Реле стартера ВАЗ 2114 – учимся определять и чинить поломки + Видео

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Источники

2shemi.ru/raspinovka-montazhnyh-blokov-avtomobilej-vaz
ladaautos.ru/vaz-2115/opisanie-montazhnogo-bloka-vaz-2115.html
galantmotors.ru/document/shema/2114/2114_rele_predohraniteli.php
drive2.ru/l/5419303/

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Неисправности и их симптомы

Если осмотреть визуально релюшку при его неисправности, вы можете заметить залипшие контакты, следы обугливания на проводке, сгоревшую обмотку, признаки износа.

Поиск несправностей

Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:

Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.

Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.

Схема управления двигателем (Январь 5.1, Bosch M1.5.4N)

Фрагмент монтажного блока;
Электровентилятор системы охлаждения двигателя;
Индикатор состояния автомобильной противоугонной системы;
Блок управления автомобильной противоугонной системой;
Датчик температуры охлаждающей жидкости;
Датчик расхода воздуха;
Дроссельный патрубок;
Колодка, присоединяемая к датчику положения дроссельной заслонки;
Колодка, присоединяемая к регулятору холостого хода;
Контроллер;
Колодка, присоединяемая к жгуту проводов кондиционера;
Датчик кислорода;
Датчик детонации;
Датчик положения коленчатого вала;
Датчик скорости;
Адсорбер;
Аккумуляторная батарея;
Главное реле;
Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
Колодка диагностики;
Плавкий предохранитель защиты цепей главного реле;
Плавкий предохранитель защиты контроллера;
Плавкий предохранитель защиты электробензонасоса и его реле;
Реле включения электробензонасоса;
Реле включения электровентилятора;
Колодка, присоединяемая к жгуту проводов панели приборов;
Колодка, присоединяемая к жгуту проводов панели приборов;
Модуль зажигания;
Электробензонасос с датчиком уровня топлива;
Свечи зажигания;
Форсунки;

F — Провод переднего жгута, идущий к клемме «В+» генератора;
G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

А — Контроллера;
Б — Блока управления автомобильной противоугонной системой;
В — Индикатора состояния автомобильной противоугонной системы;
Г — Колодки 26;
Д — Дроссельного патрубка;
Е — Датчика расхода воздуха;
Ж — Электробензонасоса и датчика кислорода;
3 — Датчика скорости;
И — Модуля зажигания.

Назначение штекеров в колодке 26:

К низковольтному входу тахометра в комбинации приборов;
—
К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
К выключателю плафона, расположенному на стойке двери водителя;
К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
К маршрутному компьютеру (сигнал расхода топлива);
К комбинации приборов (сигнал скорости автомобиля);
К выводу «15» выключателя зажигания (штекер 4 колодки выключателя).

Признаки неисправности цепей реле главного и реле электробензонасоса Уаз Хантер, их коды ошибок.

В предыдущем материале было подробно рассмотрено где находятся реле главное, реле электробензонасоса и предохранители силовых цепей электронного блока управления (ЭБУ) двигателем в Уаз Хантер, а также обоснована необходимость их защиты и периодического осмотра с обслуживанием.

А сейчас рассмотрим почему и по каким причинам связанным с этими реле или предохранителями двигатель Уаз Хантер может не завестись, а также признаки неисправности цепей реле главного и реле электробензонасоса. В конце материалы будут приведены аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса.

Если у вас в машине установлен бортовой компьютер с возможностью голосового или цифрового оповещения об ошибках, то при неисправности в электрических цепях реле главного ЭБУ или реле электробензонасоса он может выдать следующее :

Код ошибки 167 — короткое замыкание в цепи реле электробензонасоса. Код ошибки 168 — обрыв в цепи электробензонасоса. Код ошибки 169 — короткое замыкание на «массу» цепи реле эпектробензонасоса. Код ошибки 177 — короткое замыкание цепи главного реле. Код ошибки 178 — обрыв цели главного реле. Код ошибки 179 — короткое замыкание на «массу» цепи главного реле.

Эти ошибки означают неисправности электрических цепей управления электробензонасосом или главным реле, в том числе сгоревшие предохранители, отсоединение жгута проводов от выводов соответствующего реле, неисправность самих реле или короткое замыкание их проводки.

Если бортового компьютера нет, то в полевых условиях можно перевести контроллер (ЭБУ) в режим самодиагностики и определить цифровой код ошибки по числу включений (вспышек) контрольной лампы Check Engine.

После включения зажигания не горит контрольная лампа неисправности двигателя Check Engine и электробензонасос не работает.

Включение лампы Check Engine заметно визуально, а работу электробензонасоса после включения зажигания хорошо слышно. Если ничего этого нет, то надо проверить исправность реле главного и желтого предохранителя на 20 ампер, при необходимости заменить. Если после замены неисправность не исчезла, то скорее всего проблема в самом электронном блоке управления двигателем.

После включения зажигания контрольная лампа неисправности двигателя Check Engine горит, но электробензонасос не работает.

Значит ЭБУ исправен и надо смотреть реле электробензонасоса, плюс тот же желтый предохранитель на 20 ампер. Если после замены реле и предохранителя неисправность не исчезла, то надо разбираться уже с самим электробензонасосом и его исправностью.

Аналоги и варианты замены реле главного и реле электробензонасоса Уаз Хантер.

Реле главное и реле электробензонасоса полностью однотипные и взаимозаменяемые, поэтому чтобы избежать потери времени и лишней нервотрепки, желательно всегда иметь с собой в запасе одно или два реле 90.3747-10, но обязательно четырехконтактные. Вместо реле 90.3747-10 можно ставить реле 90.3747-11, их отличия только в том, что у последнего на корпусе нет кронштейна крепления. Прямые аналоги этих реле — 75.3777-10 и 75.3777-11 соответственно.

Если вдруг так случилось, что в запасе нет вообще никакого реле на замену несправному, то расстраиваться не надо. В Уаз Хантер три такие же однотипные реле 90.3747-10 (11) или 75.3777-10 (11) стоят снизу на левой боковине панели передка со стороны водителя и отвечают за включение передних противотуманных фар, ближнего и дальнего света. Снимайте одно из них, например дальнего света, и меняйте неисправное реле главное или реле электробензонасоса.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

при провороте ключа зажигания подается питание на втягивающую обмотку;
рабочая пластина, под действием тока, прижимается к контактам;
питание подается на стартер;
мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

после проворачивания ключа зажигания ничего не происходит;
стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

окислились контакты рабочей пластины;
имеется повреждение кабеля массы;
прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
Повреждение или износ коллектора.
Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

Надежно зафиксировать машину на месте.
Снять клеммы с АКБ.
От реле потребуется отключить красный провод.
При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
Ослабить и удалить стяжные шпильки крепления устройства к массе.
Демонтировать силовой кабель и снять устройство.
Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Как снять и поставить

Для удобства стартер лучше снять, хотя, многие и без этого обходятся. С другой стороны, можно разом и релюшку заменить и стартер продиагностировать, только снимать надо аккуратнее.

Для снятия самого устройства тяга первым делом отключаемся от питания аккумулятора, этот момент очень важен, иначе, вас может хорошенько долбануть током да и проводку всю точно сожжете. Сам стартер хорошо бы почистить от скопившейся пыли и грязи, будет проще работать. Процесс будет описан для того типа реле, который сборный и у которого можно заменить части, он сложнее неразборного по объективным причинам.

Клемму с АКБ снимать проще десятым ключом (снимаем минус!).
С самого реле снимать нужно красный провод, точнее, его клемму.

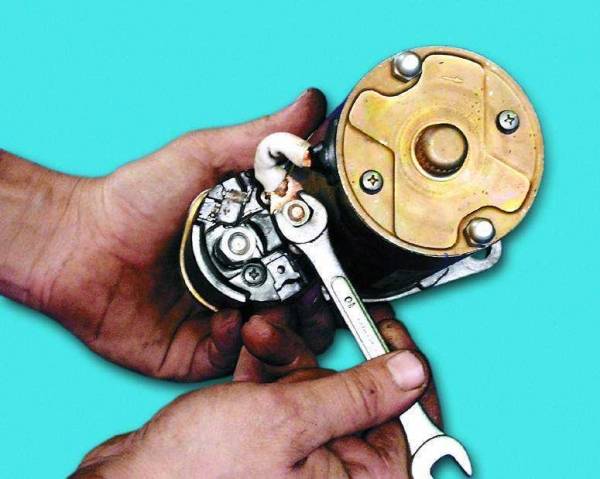

Восьмым ключом отвинчиваем гайку щеточного узла, она находится на задней части релюшки, на болте, снимаем контакт, который она держала.
Теперь отвинчиваем крепления реле к массе (это те самые стяжные виньты).
Нужно снять силовой провод и потом вытащить тягловое реле.
Теперь отвинтите торцевые крепления-гайки, снимите верхнюю часть реле.
Старый сердечник реле нужно заменить на новый.
А теперь вспоминаем, как мы все разбирали, и собираем в обратной последовательности.

Когда будете отполовинивать одну часть реле от другой – аккуратнее, во-первых, сердечник может выскользнуть, во-вторых, пружинка.

Замена втягивающего реле ВАЗ 2114 – дело простое. Еще проще, когда он неразборный, вам в принципе ничего особенного делать не надо, просто вынуть непригодную деталь и заменить ее на рабочий вариант. Гайки все те же, только винтить будем по корпусу.

Как замкнуть стартер напрямую ваз 2114

замкнуть контакты стартера напрямую, чтобы завести двигатель. Знание того, как это сделать, рекомендуется знать каждому владельцу отечественного автомобиля.

Например, человек осуществил остановку в пути на некоторое время для отдыха, а спустя 15 минут запустить мотор уже не получается. Согласитесь – это довольно неприятная ситуация. Когда стартер отказывается работать, а запустить ДВС нужно здесь и сейчас, в таком случае вам значительно поможет знание о том, как закоротить стартер для запуска мотора.

Принудительный запуск стартера

Этот способ предполагает замыкание контактов стартера, и чтобы реализовать его, вам потребуется помощь еще одного человек и длинная отвертка (гаечный ключ также сойдет).

Суть заключается в том, чтобы металлической частью выбранного вами инструмента соединить силовые контакты стартера, чтобы передать напряжение на обмотку напрямую. Последовательность действий должна быть следующей:

Помощника попросите сесть за руль автомобиля, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
Уберите контактную пластинку (фишку) со стартера.
Наконечником инструмента закоротите контакты.

Кулиса должна находиться в нейтральном положении. Удостоверьтесь, что машина находится на стояночном тормозе (ручник следует поднять).

Что делать, если нет ключа

Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер. Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.

Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.

Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.

Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.

Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.

Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.

Запуск с толкача

Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:

Установите рычаг коробки передач в нейтральное положение.
Водитель садится за руль.
Двое помощников толкают машину.
Как только автомобиль немного разогнался, включите первую или вторую передачу.
Поверните ключ в режим запуска ДВС.

Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.

Почему стартер отказывается крутить

Наиболее частой причиной поломки стартера является неисправность втягивающего реле. Определить это можно по характерному щелчку, который раздается из-под капота после того, как вы поворачиваете ключ зажигания. Этот звук говорит вам о том, что реле включено, а обгонная муфта не может повернуть коленвал ввиду недостатка мощности.

Подводя итог статьи, отметим, что теперь вы знаете, как завести мотор, когда стартер не крутит. Мы рассмотрели три способа, и один из них наверняка сработает в попытке запуска ДВС.

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Выход из строя бендикса

Стартер щелкает, электромотор вращается, но коленвал не крутит

Это признаки неисправности бендикса. Помните, его шестерня должна свободно вращаться в одну сторону, и заклинивать при попытке провернуть в противоположную сторону?

Так вот, цилиндрики, которые находятся в обгонной муфте, не прижимаются к наружной обойме и шестерня свободно вращается в обе стороны. Это значит, что при вхождении в зацепление с маховиком, бендикс не может крутить коленвал, так как прокручивается.

Это сопровождается звуками работающего электромотора. Он будет работать с большими оборотами, так как ему ничего не мешает раскручиваться до максимальных значений. Если бендикс еще не до конца «погиб», то этот признак неисправности будет периодически проявляться. То есть, сегодня стартер запустил двигатель, а через час может не крутить коленвал, а просто пищать на максимальных оборотах электродвигателя.

Запуск двигателя автомобиля сопровождается жутким скрежетом

Это может быть по двум причинам:

Бендикс полностью не вошел в зацепление с маховиком.
Изношены зубцы на шестерне или маховике.

В первом случае бендикс подклинивает на валу стартера. Его достаточно разобрать, почистить шлицы, по которым он двигается, и смазать их.

Во втором случае только замена шестерни или маховика. Кстати сказать, эта неисправность появляется не сразу, а вследствие долгой эксплуатации стартера с плохим зацеплением бендикса и маховика. То есть, из-за первой причины.
