ВАЗ 2105 настройка зажигания
Приветствую! двигатель 2105. бензин 92. ставлю на коленвале метку на самую длинную черточку (самая нижняя). подключаю на провод катушки и на массу вольтметр. кручу трамблер чтобы вольтметр показал 12+, после двигаю его до тех пор пока вольтметр не покажет отсутствие напряжения (момент искры). затягиваю гайку трамблера.
машина едет нормально… жалоб особо нету. но где то читал, что на прямой скорости (у меня на 4ой) при полном открытии дросселя на 60 км в час должна быть детонация около 2х секунд. что за детонация и как её слышуть не пойму? слушал не раз. ничего не цокотит и тп. машина просто разгоняется. без явного эффекта форсажа. ну грубо говоря она не взвывает и не начинает ехать как спорт кар. просто быстро разгоняется. предстоит на неделе дальняя дорога

посоветуйте, как быть… оставить так? или всетаки делать тонкую регулировку? или же есть вариант отвезти на сто и настроить стробоскопом за 2 доллара.
спасибо за внимание

Детоначия схожа по звуку со стуком пальцев. Звонкий металлический стук

СтасянИ чё ты паришься если всё в норме? Когда начнёт детонировать — сам поймёшь. ГиллардЗдесь посмотри: https://vazik. ru/plugins/content/content… ТарасНа нормально отрегулированном двигателе никакой детонации быть не должно! Алевтинаособо книжки не читай… если едет значит нормально всё Натулиодетонация это воспламенение топлива намного раньше ВМТ. это может происходить от того, что зажигание слишком раннее или бензин низкого качества и воспламеняется от сжатия гараздо раньше положенного (раньше искры) или залит бензин не соответствующий (с меньшим октановым числом) кстати когда»стучат пальцы» это и есть детонация (на самом деле пальцы никогда не стучат быстрее вал застучит) мы слышим этот преждевременный взрыв топлива. на отрегулированном двигателе, при движении по ровному участку, на прямой передаче где-то60—70 км/ч дай полный газ и услышишь детонацию (пальцы застучат и тутже перестанут) это нормально. Вломкак снять стартер на ваз 21072? инструкция для чайника нужнаНе идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целыкак открыть капот если оторвался тросик на ваз 11193 (калина) помогите плизВаз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?

rusauto.org

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

• на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
• с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

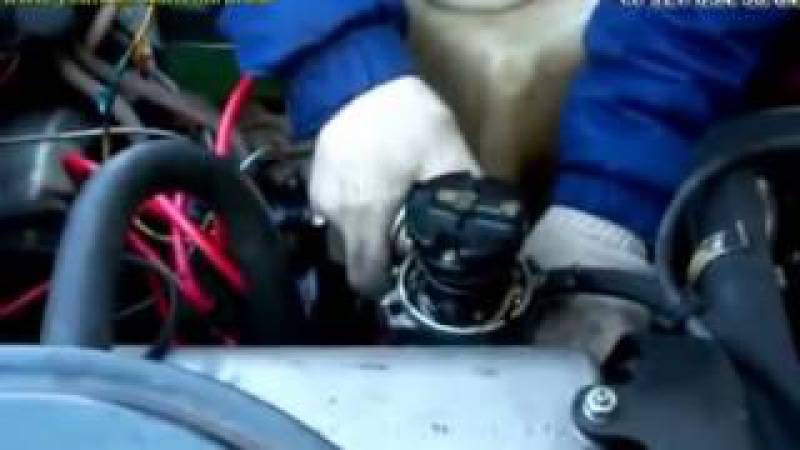

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.. Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе. С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Бесконтактное зажигание

Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.

Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.

Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.

Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.

Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».

Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода

Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий

Теперь подключайте центральный провод.

Коммутатор. Начните с выбора места для этого узла. В «семерке» лучшая точка для монтажа — между фарой с левой стороны и омывателем. На этом участке имеется ровная площадка, на которую и ставится устройство. Для начала прислоняйте коммутатор, и намечайте места для крепления. После этого вкручивайте саморезы. Не торопитесь закручивать второе крепление — подкладывайте под него провод черного цвета.

Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.

Регулировка зажигания в статическом положении:

1. Найдите стробоскоп. Если такого нет, делайте работу на слух.
2. Попускайте гайку, удерживающую катушку зажигания.
3. Запускайте мотор и прогревайте его.
4. Вращайте кожух трамблера влево и вправо.
5. Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
6. Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
7. Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
8. Протягивайте гайку трамблера и эксплуатируйте авто.

Установка момента зажигания ВАЗ-2107 в движении:

• Прогрейте мотор до температуры 80-95 градусов Цельсия.
• Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
• Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.
• Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
• При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.

Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
2. Мощность двигателя, а также число оборотов значительно снизились.
3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
4. Возрастет расход горючего.
5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

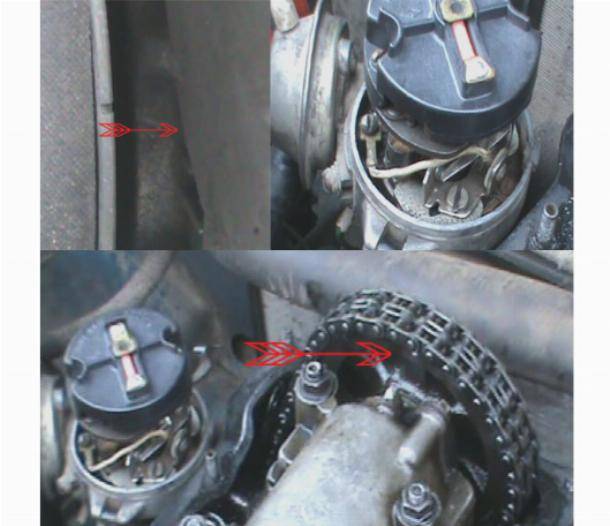

1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

1. Сначала сядьте в салон машины и заведите мотор.
2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
3. После этого медленно попробуйте провернуть распределитель в обе стороны.
4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Что входит в электросхему?

Для начала рассмотрим основные элементы электросхемы и их описание для ВАЗ 21011 или ВАЗ 21013.

Важные компоненты системы электропроводки:

• аккумуляторная батарея, предназначенная для питания электрооборудования при отключенном двигателе;
• стартерный узел;
• генераторное устройство, предназначение которого заключается в питании оборудования и электроприборов авто, а также зарядке аккумулятора во время движения;
• блок с предохранительными устройствами, позволяющими защитить элементы электрической схемы ВАЗ;
• выключатель зажигания.

Общая схема проводки для копейки Это только основные элементы электросхемы, общая же схема на ВАЗ включает в себя множество систем:

• система зажигания;
• система соединений стартерного узла;
• система активации оптики, габаритных огней, световой сигнализации и поворотников;
• стелоочистителя лобового стекла;
• звуковых сигналов;
• электромотора отопительного узла;
• приборная панель.

Конструкция и принцип работы БЗ

Бесконтактное или электронное зажигание на ВАЗ 2107 ставится на моделях с инжекторными типами двигателей. На карбюраторные семерки с завода ставились контактные системы зажигания, имеющие много недостатков. Если запланировали поставить бесконтактный модуль зажигания, тогда перед началом не помешает разобраться в вопросе о его устройстве.

Системой зажигания именуется механизм, посредством которого создается импульсное напряжение для подачи на свечи, чтобы осуществить своевременное поджег топливно-воздушной смеси в цилиндрах. Основной недостаток контактной СЗ заключается в том, что контактные группы нуждаются в регулярной зачистке, замене и регулировке. Как только возникали трудности с воспламенением горючей смеси, владелец автомобиля сразу знал, где искать причины.

С появлением БСЗ эти трудности автоматически исчезли. Чтобы понимать почему – разберемся с составными элементами механизма:

• Коммутатор электронного типа с транзисторами.
• Двухобмоточная катушка.
• Трамблер или распределитель, оснащенный датчиком Холла, бегунком и контактной крышкой.
• Свечи зажигания с бронепроводами.

Схема БСЗ на ВАЗ 2107 представлена на фото ниже.

Опираясь на эту схему, рассмотрим принцип ее функционирования:

1. При повороте ключа зажигания, происходит подача тока по первичную обмотку катушки, тем самым создается магнитное поле.
2. Когда осуществляется запуск двигателя, на катушку стартера подается питание, и ротор начинает прокручивать коленчатый вал.
3. Коленчатый вал при этом осуществляет проворачивание вала распределителя, который соединяется с бегунком.
4. Как только осуществляется вращение вала с бегунком, это явление фиксирует датчик Холла (по выступу на валу), и передает соответствующий сигнал на коммутатор.
5. При поступлении сигнала на коммутатор, происходит обесточивание первичной обмотки катушки (с низковольтной стороны).
6. Во вторичной (высоковольтной) обмотке наводится мощный разряд порядка 25-30 кВ, передаваемый на подвижный контакт, находящийся на конце вала распределителя.
7. Когда бегунок движется по кругу, то при этом он практически дотрагивается до контактов в крышке, между ними возникает искра, и происходит передача разряда высокого напряжения каждому из контактов по очереди.
8. Этот разряд протекает по бронированным кабелям к электродам свечей зажигания.

Плюсы и минусы системы

Если принято решение поставить БСЗ на ВАЗ 2107 карбюраторного типа, то рекомендуется предварительно разобраться со всеми преимуществами и недостатками устройства. К плюсам рассматриваемого механизма относятся:

1. Отсутствие контактов автоматически исключает необходимость их обслуживания. В итоге имеем более надежную систему, которая не нуждается в частом обслуживании.
2. Стабильность распространения искры по цилиндрам, что обусловлено отсутствием размыкающего эффекта контактов кулачковым способом.
3. Большой разряд в свече зажигания, величина которого достигает 25-30 кВ, в то время как в контактных модулях оно не превышает 12 кВ. Высокое напряжение способствует более сильной искре и улучшенному воспламенению ТВС, а также полному ее сгоранию.
4. Упрощенный пуск двигателя при отрицательных температурах.

Недостатков у данной системы намного меньше, и заключаются они в невозможности ремонта датчика Холла, который имеет относительно небольшой эксплуатационный ресурс до 50 тысяч км пробега. Кроме того, такая система стоит дороже, что обусловлено ее конструктивными особенностями.

Что входит в комплект БЭЗ на ВАЗ 2107

Чтобы переделать на ВАЗ 2107 систему зажигания из контактной в бесконтактную, потребуется приобрести комплект необходимого оборудования. Комплект БСЗ на ВАЗ 2107 стоит около 2,5-3 тысяч рублей. В комплектацию оборудования входят следующие элементы:

1. Транзисторный коммутатор типа 3620.3734 с разъемом.
2. Катушка зажигания типа 27.3705.
3. Трамблер 38.3706.
4. Соединительные провода с разъемами.

При переделке понадобится также заменить свечи зажигания, зазор между электродами на которых должен быть 0,7-0,8 мм. Понадобится также комплект высоковольтных проводов (желательно покупать с силиконовой изоляцией).

Что понадобится для установки БСЗ на семерку

Первые комплекты БСЗ, которые устанавливались на инжекторные семерки, имели ненадежный коммутатор, часто выходящий из строя. При этом возникала необходимость его замены, пока производители не усовершенствовали систему. В итоге самой слабой деталью бесконтактного модуля зажигания является только датчик Холла.

Зажигание ВАЗ 2105: признаки неисправности, устройство

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Принципиальная схема системы зажигания ВАЗ 2105 контактного типа

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
4. Система активируется с помощью контактной группы замка зажигания 8.

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки: 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки: 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи зажигания: 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи зажигания; 26. Валик распределителя зажигания; 27. Маслоотражательная муфта валика; 28. Шайба: 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль (фильц) кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя зажигания: 40. Боковой электрод с клеммой; 41. Крышка распределителя зажигания; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка: 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя зажигания; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника: 63. Распределитель зажигания; 64. Свечи зажигания; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель зажигания; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания: 73. 1.Катушка зажигания; 74. 11.Свеча зажигания; 75. III. Распределитель зажигания; 76. IV. Схема классической системы зажигания; 77. V. Схема работы центробежного регулятора опережения зажигания. 78. VI. Схема бесконтактной системы зажигания.

Регулировка зажигания своими руками

На некоторых отечественных автомобилях актуальна такая процедура, как регулировка угла опережения зажигания. Например, классика ВАЗ до того, как в нее стали устанавливать инжекторную систему питания ДВС, часто беспокоила автовладельцев неправильным моментом зажигания.

Долгое время, с самого рождения автомобилей ВАЗ, в этих машинах применялась контактная система возбуждения искры. Изначально она требовала часто производить регулировку зажигания у этих первых ВАЗ 2101.

Именно такая контактная система представляет собой устаревшую (хотя и очень дешевую), наиболее сложную схему распределения и передачи искры катушке, а затем цилиндрам.

Дело в том, что прежде, чем начинается регулировка зажигания ВАЗ 2106, что само по себе архаично, приходится произвести несколько подготовительных действий. Перечислим, каких именно.

1. Необходимо осмотреть ту самую контактную группу, которая находится в трамблере. Контакты смыкаются в зависимости от положения эксцентрика, который вращается от вала двигателя. Контакты часто покрываются нагаром, если они черные, их надо зачистить кусочком наждачной бумаги. Кроме того, необходимо выставить правильный зазор между контактами прерывателя 0,4 мм.
2. Необходимо также убедиться, что карбюратор работает исправно, находится в идеальном состоянии, что никаких проблем с подачей вовремя бензина к поршням не возникнет.

Только после всего этого можно приступить к регулировке зажигания у ВАЗ 2106 или у другой модификации классики ВАЗ. Также почитайте про замену щеток генератора ваз 2114 и замену тросика сцепления ваз 2110.
