Регулируем клапана на 8-клапанном двигателе Лада Гранта своими руками

Когда необходима регулировка клапанов на 8-ми клапанной Ладе Гранте

  • легкий металлический цокот в моторе при запуске на «холодную». По мере нагрева звук еле слышен, исчезает;
  • металлический цокот слышен на прогретом силовом агрегате. Указывает на чрезмерный износ, выработку деталей механизма ГРМ (газораспределительный) ;
  • нестабильная работа на холостом ходу;
  • затрудненный запуск мотора;
  • детонация силового агрегата;
  • снижение динамики разгона;
  • педаль акселератора малоинформативная;
  • падение мощности;
  • повышенный расход горючего;
  • периодические хлопки в выхлопной системе.

Вышеприведенные признаки не гарантируют 100% неисправность ГРМ, так как схожие факторы присущи другим поломкам.

Необходимый инструмент

В случае с 8-ми клапанным силовым агрегатом, может потребоваться проводить регулировочные работы каждые двадцать пять тысяч километров пробега. Но для этого вам потребуется иметь в наличии определённый набор инструментов.

Необходимый инструмент

  1. В первую очередь, мы говорим о наборе регулировочных шайб. Как правило, такие шайбы поставляются толщиной от 3 до 4,5 миллиметров с интервалом в 0,05 миллиметра.
  2. Помимо этого, под рукой должен быть щуп с аналогичным интервалом.
  3. И, конечно же, не забывайте о приспособлениях для регулировки. Его главной особенностью можно считать то, что такое приспособление значительно облегчит выполнение большинства работ по замене шайб в ГБЦ.

  4. Не лишним будет пинцет с зажимом, особенно, если у вас не слишком ловкие руки.
  5. Ключ «на 17».

Последовательность работ на 8-ми клапанном двигателе

Прежде чем начать работу, нужно полностью «остудить» двигатель.

Это необходимо открутить

  1. Желательно, чтобы его температура находилась в рамках между 20 и 30 градусами по шкале Цельсия. С этой целью можно применять штатный вентилятор, для чего достаточно будет отключить разъём с сенсора температуры, который находится возле термостата, и включить зажигание.
  2. После этого выкрутите свечи зажигания. Это необходимо сделать для того, чтобы не повредить ГРМ во время движения распределительного вала.
  3. Также нужно будет открутить кожух ремня ГРМ, чтобы полностью снять его. Аккуратно отсоединяем от клапанной крышки все патрубки, демонтировав их с автомобиля.
  4. Если вокруг клапанов есть масло (а оно там, скорее всего, есть), то его нужно убрать оттуда при помощи обычного шприца или же резиновой груши. По большей части, находится масло в непосредственной близости к толкателям клапанов.

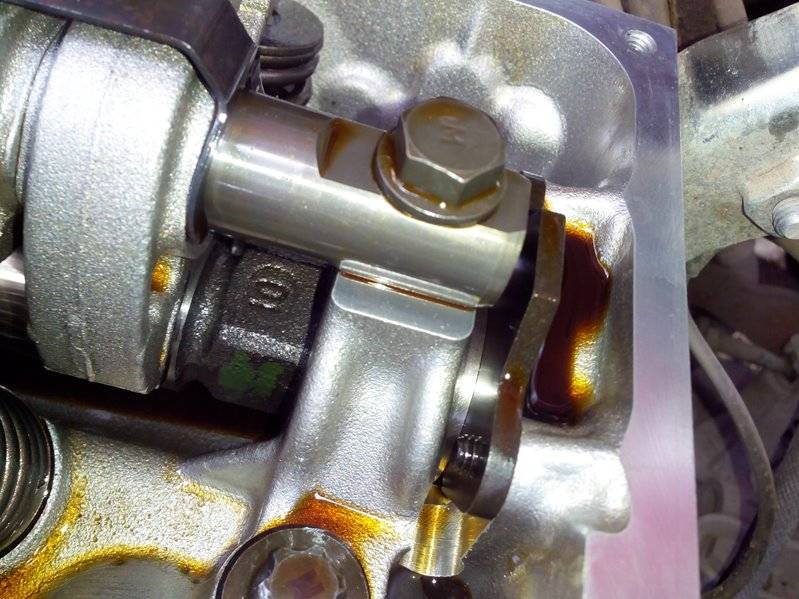

  5. Теперь устанавливается специальное приспособление для съёма шайб. Дальше важна предельная внимательность с вашей стороны. Дело в том, что регулировка клапанов проводится в определённой последовательности, которая выглядит, как 1-3, 5-2, 8-6 и 4-7. В этом случае первая цифра укажет на выпускной клапан, а вторая — на впускной.

  6. Берём в руки ключ «на 17», которым проворачиваем двигатель за распредвал. Делать это нужно по ходу часовой стрелки до того уровня, пока кулачок первого выпускного клапана не встанет в своё базовое положение.

  7. При помощи щупа замеряем существующий зазор. Для этого применяется принцип, по которому, если 0,20 щуп проходит, а 0,25 — нет, то зазор нужно считать равным 0,20 с погрешностью, которая не превышает 0,02 миллиметрам.
  8. Нормальным зазором считается тот, который для впускных клапанов составит 0,25 мм с отклонениями в 0,05 миллиметров, а для выпускных — 0,40 мм с отклонениями до 0,05 миллиметра. Постарайтесь сделать зазор именно таким.
  9. Если зазор первого или же третьего клапана вышел за рамки нормы, то стоит поменять шайбу. С этой целью удерживаем толкатель на месте, и утапливаем его приспособлением вниз, чтобы между распределительным валом и стаканом можно было установить фиксатор.
  10. При помощи пинцета удаляем шайбу, фиксируя её размер и вычисляя размер, который нужен для шайбы, чтобы выставить соответствующий зазор. К примеру, если зазор в норме 0,40, то шайба должна быть на 0,10 миллиметров меньше. В обратной ситуации — берём большую шайбу.
  11. Как только нужная шайба найдена, укладываем её в толкатель при помощи пинцета. Проверьте, чтобы шайба свободно двигалась вокруг своей оси.

  12. Теперь снова используем приспособление, которым отжимаем вниз толкатель, чтобы удалить оттуда фиксатор.
  13. Проводим замер щупом. Если он в норме, то продолжаем работу с последующими клапанами. После регулировки всех клапанов нужно проверить зазоры заново, чтобы избежать ошибок.
  14. Теперь берём клапанную крышку, и очищаем её от прокладки, устанавливая новую. Старую же применять второй раз нельзя.

Мои замеры

Мои замеры после регулировки клапанов следующие:

  1. 0,25 — выпуск
  2. 0,20 — впуск
  3. 0,30 — впуск
  4. 0,30 — выпуск
  5. 0,30 — выпуск
  6. 0,27 — впуск
  7. 0,24 — впуск
  8. 0,35 — выпуск

Техобслуживание

В соответствии с регламентом производителя двигатель 11186 необходимо обслуживать в следующем порядке:

Объект техобслуживанияВремя (год) или пробег (1000 км),

что наступает раньше

Ремень ГРМ3/50
АКБ1/20
Зазоры клапанов2/20
Вентиляция картера2/20
Ремни, приводящие в действие навесное оборудование2/20
Топливопровод и крышка бака2/40
Масло моторное1/10
Фильтр (масляный)1/10
Фильтр (воздушный)1 – 2/40
Фильтр (топливный)4/40
Фитинги и шланги обогрева/охлаждения2/40
ОЖ2/40
Датчик кислородный100
Свечи зажигания1 – 2/20
Коллектор выпускной1

Именно на такую периодичность обслуживания рассчитано устройство ДВС 11186.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Регулируем на 8-клапанном двигателе Лада Гранта своими руками

Прежде чем приступить к регулировке и замене клапанов Гранта с 8 клапанами, необходимо провести тщательную диагностику, чтобы идентифицировать источник неисправности. Для этого современными автомобилистами используется цифровое оборудование, позволяющее провести полноценный и быстрый осмотр, оценивая техническое состояние каждого узла движка.

При этом нужно придерживаться стандартных правил. Например, во время диагностики необходимо ориентироваться на звуковые эффекты, вслушиваясь в работу мотора. Если слышны постукивания, то причина поломки кроется в газораспределительном механизме

Также нужно обращаться внимание на топливный расход, динамичность разгона, эффективность работы акселераторной педали. Сбой такта работы движка на холостом ходу также может говорить о неисправности и необходимости в регулировке клапанов Лада Гранта

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

  1. Снять крышку воздушного фильтра и сам фильтр.
  2. Отсоединить трубки крепления фильтра и демонтировать крепление.
  3. Снимаем тросик управления воздушной заслонки (подсос).
  4. Снять тягу дроссельной заслонки.
  5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
  6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
  7. Снимаем крышку трамблера (распределителя).
  8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
  9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
  10. После совпадения меток приступаем к настройке зазоров клапанов.
    Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
    Угол проворота коленчатого валаРегулируемые клапана
    8 и 6
    1804 и 7
    3601 и 3
    5405 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Последовательность действий при регулировке клапанов Лада Гранта своими руками

8 -ми клапанная система выполнена так, что на каждом из цилиндров имеется 2 клапана. Один отвечает за подачу специальной смеси, а другой за выпуск рабочих газов. Вся система уравновешивается при помощи использования ГРМ.

Процесс регулировки необходимо выполнять, когда двигатель автомобиля полностью остыл

Этот момент имеет очень важное значение и его следует строго понимать и учитывать. Используя домкрат, потребуется вывесить автомашину на переднее колесо

Убираем крышку, где расположен механизм клапанов.

Ставим над двигателем головкой «вилку» (то есть специализированное устройство), которое необходимо для выполнения процесс регулировки установленных в авто клапанов. Поставьте передачу в положение МКПП и вращайте автомобильное колесо. Когда поршень дошел до 1 котла, до положения ВМТ. Перед началом регулировки, потребуется использовать шприц, чтобы откачать масло из установленной вокруг толкателя «ванночки»

Перед этим очень важно не забыть выкрутить свечи зажигания

Выполнение процесса регулировки предусматривает определенную последовательность, которая выглядит следующим образов: 1-3, 5-2, 8-6, 4-7. Самая первая цифра указывает на номер клапана, а другая номер впускного элемента.

Когда выпускной клапан подготовлен для выполнения процедуры регулировки, потребуется измерить показатели зазора. Когда этот зазор оптимален, тогда щуп будет проходить между кулачком распредвала и установленным клапаном с незначительным натягом. Производим тщательный осмотр и смотрим маркировку, которая находится на самой поверхности.

После этого, делаем несложный расчет рекомендуемых значений толщины и выбираем оптимальный размер специальной шайбы для регулировки. Необходимо помнить, что показатели зазора на клапанах (выпускных) установлены определенным параметром (регламентируемым), который составляет 0,25 мм. При этом допустимая погрешность не более +/- 0,05 мм.

Подобрав шайбу необходимой нам толщины, следует погрузить ее в толкатель. Это действие выполняем также при помощи вилки для утопления клапана.

Такие же действия потребуется аккуратно выполнить и на всех оставшихся клапанах автомобиля. Для осуществления процесса регулировки, потребуется поставить поршень в правильное положение, которое упростит процесс выполнения необходимых действий. При помощи коленчатого вала, имеется возможность быстро и достаточно легко установить поршень в нужное положение, чтобы приступить к регулировке. Кроме этого, его можно поставить при помощи высокой передачи МКПП и движением вручную колеса авто, когда понять автомашину на домкрате.

Теперь обратим внимание на «вилку» с установленной головки блока двигателя. Устанавливается этот элемент на специальные шпильки, которые необходимы для выполнения «посадки» крышки клапанов на свое первоначальное место

Эту крышку в обязательном порядке потребуется тщательно очистить. Специальная прокладка, которая необходима для монтажа между крышкой клапанов и головкой, должна быть заменена на новую. Это следует учитывать, когда вы полностью завершили процесс регулировки и собираете мотор в первоначальное состояние.

Необходимо отметить такой важный момент, что после того, как поставлена на место шайба, потребуется проверить ее вращение по своей оси. Указанные действия необходимо выполнить в обязательном порядке.

Вывод

Система ГРМ, которая установлена на автомобиле марки Лада Гранта с 8-ми клапанным мотором является достаточно слабым звеном, где на постоянной основе возникают разнообразные проблемы и неисправности. Но, при систематическом и правильном обслуживании этого узла автомобиля, спокойном стиле управления транспортным средством, срок использования ГРМ дает возможность проехать от 5 до 10 тысяч километров.

При этом, рекомендуется использовать качественный бензин, а также масло, имеющие показатели вязкости не менее 10W-40, что позволит значительно повысить ресурс мотора. Промежуток, который требуется для выполнения процесса регулировки ГРМ не реже 15 тыс. километров. Какой выбрать мотор в автомобиле марки Лада Гранта должен решать каждый владелец авто в зависимости от особенностей использования своей автомашины.

Если владельцу подходит двигатель с 8-ми клапанной системой на авто Лада Гранта, тогда потребуется периодически осуществлять проверку, ремонт и регулировку ГРМ, что имеет очень важное значение и позволит избежать неожиданного и достаточно дорого капремонта мотора

Регулировка клапанов: порядок действий

Регулировка клапанов с помощью щупа

Двигатель автомобиля устроен таким образом, что имеет 2 клапана на 1 цилиндр. Это необходимо для того, чтобы 1 клапан запускал горючую жидкость, а 2 избавлялся от нее. Весь этот процесс регулируется газораспределительным механизмом. Особую роль в этом процессе играют клапанные зазоры. При пуске двигателя и достижения им рабочей температуры, его движущие элементы расширяются.

Это приводит к тому, что недостаточные размеры зазоров могут стать причиной выхода мотора из строя вследствие перегрева его структурных элементов.

Увеличенные зазоры клапанов снижают мощность двигателя. Об этом можно судить, услышав металлический звук при холостых оборотах мотора. Таким образом, неправильная регулировка клапанов приведет к тому, что увеличится расход топлива и потребуется дорогостоящий ремонт отдельных элементов двигательной системы.

Зазоры регулируются на холодном двигателе. Проверить его рабочую температуру можно, воспользовавшись плоским щупом нужной толщины. Порядок действий:

Регулировку нужно начинать с поворота коромысел двигателя в нужную сторону. Затем следует поднять поршень цилиндра до «мертвой» точки. В этом положении клапаны двигателя находятся в закрытом состоянии. Для проверки правильности выполненных действий нужно слегка покачать клапаны. Они должны находиться в свободном состоянии, т.е. ни во что не упираться (то же касается авто с кондиционером).
Затем следует опустить гайку на регулировочном винте. С использованием щупа можно настроить нужное расстояние между клапанами, т.е. отрегулировать зазор.
Следующий этап — затягивание контргайки

Важно иметь в виду, что при сильном затягивании зазор может уменьшиться. После каждого поворота гайки следует проверять размер зазора щупом. Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Аналогичные действия производятся с другими клапанами. Чтобы до них добраться, необходимо провернуть коленчатый вал до положения, когда поршень будет в «мертвой» точке. Регулировка зазора Лада Гранта Лифтбек с 8-клапанным двигателем производится по такой же схеме.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

Порядок регулировки клапанов Лада Гранта своими руками

  1. Помещаем машину на ровную площадку, охлаждаем силовой агрегат, открываем капот.
  2. Специальным свечным ключом на «17» выкручиваем свечи с колодцев. Это делаем, чтобы не повредить ГРМ в процессе движения распредвала.
  3. Шестигранником на «5» выкручиваем четыре винта крышки кожуха ГРМ, извлекаем ее путем отвода в сторону.
  4. По периметру расположения патрубков системы охлаждения над блоком цилиндров выкручиваем крепления, отводим резиновые трубы в сторону.
  5. Домкратим правую сторону машины, вывешиваем колесо. Его снимать не обязательно.

Откручиваем гайки

  1. Фиксируем шестерню ГРМ в положение «1-й цилиндр».

  1. Головкой на «10» выкручиваем восемь болтов по периметру крепления крышки ГРМ.
  2. Медицинским шприцом откачиваем остатки моторного масла с периметра коромысел, распределительного вала, толкателей.

  1. Специальным съемником извлекаем металлические шайбы из-под толкателя клапанов по следующей схеме: 1-3, 5-2, 8-6, 4-7. Где первый клапан выпускной, второй — спускной.

  1. При помощи специального щупа делаем контрольный замер зазоров, чтобы понимать фактическое состояние ГРМ.
  2. Рекомендованный зазор для впускного клапана 0.25 мм с припуском на 0.05 мм, для выпускного — 0.4 мм с припуском на 0.05 мм.
  3. Если указанного диапазона не удается достичь, размер превышает допустимые параметры, заменяем металлическую шайбу.
  4. Удерживаем толкатель в неподвижном состоянии, утапливаем вниз, устанавливаем фиксатор.
  5. Ослабив крепление, пинцетом извлекаем шайбу, укладываем новую с учетом погрешности на размер.
  6. Делаем контрольную проверку клапанов, выставленного зазора, при необходимости корректируем вновь;
  7. По аналогии выставляем зазоры на оставшихся цилиндрах.
  8. В завершение извлекаем старую резиновую прокладку на крышке клапанов, очищаем поверхность. Обезжириваем ацетоном (бензином), наносим тонкий слой герметика, надеваем новую прокладку.

  1. Собираем конструкцию в обратной последовательности.

Характерные причины преждевременного износа клапанов

Существует немало причин, предшествующих преждевременному износу клапанной системы силового агрегата на Lada Granta. К числу таковых стоит отнести:

  • Избыточное перетягивание штока;
  • Повреждение штоковой ножки;
  • Низкокачественное горючее, на котором работает двигатель (сюда же относится газ);
  • Низкая компрессия в цилиндрических элементах;
  • Долгое использование цилиндровой и поршневой группы (ЦПГ);
  • Износ зажигательных свечей;
  • Повреждение изоляции проводки с последующими электрическими прострелами.

Сюда же можно отнести поломку форсунок и нестабильную подачу топлива в камеру сгорания горючего.

Подводим итог

Какой мотор избрать 8 клапанов или же 16 – дело каждого отдельно взятого клиента. Если будущему обладателю LADA Granta по душе движок, у которого 8 клапанов, то ему потребуется проявлять беспокойство по регламентной проверке состояния ремня ГРМ и склоняться к периодической регулировке клапанов, дабы обеспечить «здравие» агрегата. Поклонники 16-клапанного мотора будут лишены необходимости в регулировке. ГРМ здесь не обладает такой прихотливостью ввиду более прочного ремня, но это не избавляет владельца LADA Granta от аналогичной проверочной процедуры касаемо компонентов данного «капризного» узла.

Покажем как своими руками отрегулировать зазоры клапанов на 8-клапанном двигателе автомобилей ВАЗ 2115 ВАЗ 2114 ВАЗ 2113. Открываем капот, откручиваем всё что нам будет мешать. Поддомкратим правое переднее колесо. Включаем 4 передачу, прокручивая колесо, выставляем метку на шестерне распредвала:

Вот схема регулировки для лучшего понимания:

Прокрутим на 2.5 зуба шестерни от установленной метки:

Проверяем зазор на первом выпускном клапане, он должен быть 0.35 плюс минус 0.05. В нашем случае щуп на 0.30 не проходит, значит клапан зажат, пробуем щуп на 0.25, он также не проходит, на 0.20 проходит. Используем специальное приспособление для регулировки клапанов, его вы можете купить в любом специализированном магазине. Если мешает масло, то его можно откачать при помощи шприца. При помощи нашего спец инструмента (или отвёртки, если у вас его нет) нажимаем на клапан и фиксируем его “топориком”. Пинцетом достаём регулировочную шайбу. Смотрим размер шайбы (у нас 2.72). Рассчитаем размер новой шайбы:

Устанавливаем новую шайбу с рассчитанным размером 2.57 надписью вниз (чтобы она не стиралась). После установки шайбы снова замеряем зазор. Теперь замерим зазор на третьем впускном клапане, должен быть 0.20 плюс минус 0.05. Щуп на 0.20 не проходит, щуп на 0.15 проходит свободно, значит там примерно 0.18, что допустимо.

Проворачиваем ещё на 11 зубьев от последнего положения шестерни:

Аналогично проверяем 5 и 2 клапана. Проворачиваем на 10.5 зуба, проверяем зазоры на 8 и 6 клапанах.

Видео регулировка зазоров клапанов в 8-клапанном двигателе ВАЗ 2115 2114 2113:

Резервное видео как отрегулировать зазоры клапанов в 8 клапанном двигателе ВАЗ 2115 2114 2113:
