Распиновка разъемов автомагнитол

Распиновка разъемов автомагнитол

124 публикации 6,2 тысяч просмотров FacebookTwitterTelegram

На этой странице представлена ​​информация о распиновке автомобильных стереоразъемов от мировых производителей, в том числе Toyota, Kenwood Pioneer, Sony, JVC, Hyundai и многих других производителей.

Чтобы найти производителя или модель, нажмите Ctrl F и введите текст в строку поиска открывшегося браузера.

Распиновка разъемов автомагнитол ACURA.

АЛЬПИЙСКИЙ:

— TDE-7823W;

— 7190 М.

— M-Bus: модели 5957, 5952V, CHM-S600, S601, S611, S620;

— Модель AI-Net CDA;

— Великобритания — 8610;

7397J (производство Япония);

— Совет директоров 7969;

АУДИТОРИЯ.

БЕККЕР:

-АВУС, АВУС2000, ГРАН-ПРИ;

— CD ГРАН-ПРИ.

БЛАУПАНКТ:

— Альфа ЦК;

— RDM и RCM 126, 127, 128. Fun Line.

— Развлекательная линия 2: Cassablanca CD50.

-CCP08, Денвер SQR88, Sylt SQR88.

— Сан-Франциско SQR28.

— Только BLAUPUNKT.

— Любек MQ 28.

BMW:

— БАВАРИЯ C ОБРАТНЫЙ III.

Крайслер:

— Voyager, Saratoga, Le Baron, Neon, Stratus, Vision, Grand Voyager.

— 2569488- Джип Гранд Чероки.

— Крайслер — Джип, Рено.

СИТРОЕН:

ОЧИСТИТЬ:

— CXR401;

-RAX660DZ;

DAEWOO:

— АКФ-4087ХС, АКФ-9625;

— АКФ-8846, АКФ-8847;

— АКФ-9255В;

— АКФ-9255XV;

DAIHATSU.

FORD.

ГЕЛХАРД:

— GXR-2XX;

— GXR-860QM;

ГРУНДИГ:

— WKC2830, WKC2820;

— WKC2841;

— только ГРУНДИГ;

ЗОЛОТАЯ ЗВЕЗДА:

— ТСС — 330;

— ТСС — 573;

— GOLDSTAR TCC-1800;

HONDA.

HYUNDAI:

— АТОС, СОНАТА;

— H510JE;

ISUZU.

IVECO:

— ПОВСЕДНЕВНАЯ;

JVC:

— КД-ГТ5Р;

— КС-Р38;

— КС-РГ4;

— КС-Р38;

— XL-G2500;

— KS-LX200R;

Распиновка автомобильных стереоразъемов KENWOOD:

— KDC-7070R, KDC-5040R, KRC-958R;

— КРЦ-155Д;

— КДЦ-84Р, КДЦ-94Р;

— KRC-951RDS, KRC-851D, KRC-751D / L, KRC-651D / L, KRC-451D / L;

— KRC-951R, KRC-852D / L, KRC-752R, KRC-453D / L, KRC-452D / L;

— KENWOOD KRC-477R;

— KENWOOD KRC-654RD;

— KRC-X727;

KIA PRIDE.

LG (TCC-8020).

— ТСС-573;

-LG TCC-5610;

ТОВАРЫ:

— БЕККЕР АВУС, АВУС2000, ГРАН-ПРИ;

— МЕРСЕДЕС;

МИЦУБИСИ:

— ХАРИЗМА, КОЛЬТ, ЗАТМЕНИЕ, ПАДЖЕРО, ЛАНСЕР;

НАЦИОНАЛЬНЫЙ RM-Z11SAB.

НИССАН.

— ET DX (Blaupunkt BP 9349), MID LHD (Blaupunkt BP 9345);

— BLAUPUNKT MICRA CD BP2346 (NISSAN), MICRA CD BP2347 (NISSAN);

— ПН-9524У, ПН-9938У (производство Малайзия);

OPEL:

— Philips SC201, Blaupunkt SC202, Grundig CAR200;

— ФРОНТ;

ПАНАСОНИК:

— CQ-RD915LEN, DP-200V (с CD);

— CQ-H03.04.06.07.08; CQ-J03, CQ-D50, CQ-RD50;

— CQ-DP31EG, CQ-DP41EG;

PEUGEOT.

Распиновка разъемов автомагнитол PHILIPS:

— SC201;

— CAR400;

— CCR600;

-DC670;

— ФИЛИППО;

ПИОНЕР:

— KEH-1010QR;

— КЭ-1900;

— КЭ-1700СДК;

— КЕХ-1950;

— КЕХ-2500Р;

— КЭН-2600, КЭН-3600;

— КЭХ-3800 (РДС);

DEH-P443R:

— ДЭХ-624Р;

— ДЭХ-790СДК;

— DEH-M980RDS, KEH-M8300RDS, KEH-M9300RDS;

— KEH-M7005W;

— KEH-M7400RDS;

— DEQ-9200;

— ПИОНЕР;

РЕНО:

— R5, R19, R21, ESPACE, TWINGO;

ДОРОЖНАЯ ЗВЕЗДА:

— RS-110000HQL;

SKODA:

— ВЕРОНА;

СОНИ:

— XR-7300, XR-7200, XR-7201, XR-7202, XR-7400;

— CDX-R79VF;

-XR-502;

-XR-7082;

— XR-3700RDS, XR-3750, XR-3690RDS, XR-6700RDS, XR-C700;

— XR-7042, XR-4403;

-CDX-5072;

— MDX-U1RDS;

XR-C210, XR-C214;

-XR-4252;

— XR-M500R Сделано в Корее;

— SONY XR-CA340 Сделано в Малайзии;

XR-C6093SP;

SSANG-YONG:

— МУССО, КОРАНДО;

SUBARU:

— НАСЛЕДИЕ, ИМПРЕЗА, ВИВИО;

СУЗУКИ:

— БЫСТРЫЙ;

Распиновка разъемов автомобильной стереосистемы TOYOTA:

— 18302 производства Филиппин;

ТОП-15 лучших радар-детекторов видеорегистраторов на 2020 год, которые не разочаруют своих владельцев.

— 57101;

— TOYOTA 56807 (модель: 120-33040) CQ-JS8410A, TOYOTA WINDOM (модель: 86120-33120) CE-3371TL1;

— Модель 86120-3A200 FUJITSU TEN LIMITED CE-3170TL1;

— задняя панель TOYOTA 56003;

— Модель 15803;

УНИВЕРСУМ CR 439X.

VW:

— SHARAN, SEAT ALHAMBRA, FORD GALAXY.

— БЕТА V;

VOLVO:

— 850, 960, S70, V70, S40, V40;

— CR-603, CR-606;

— КТ-503;

— SC-811 (пр-во Япония);

-VOLVOHU803;

ЯМАХА:

— YM1050EQ;

— YM9600;

Если вы не нашли здесь распиновку разъемов вашей модели автомагнитолы, напишите нам, мы постараемся подобрать ее для вас. Также полезно знать распиновку разъема OBD-2.

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Распиновка

Объясняя доступным языком, какой по своему цвету провод за выполнение какой функции в устройстве отвечает. Распиновка может быть представлена в виде:

Описание словами в свободной форме. Именно этой формой представления цоколевки автомобильных проигрывателей от фирм Pioneer (Prology 1715т), Sony, Kenwood, Hyundai, JVC, Mystery) мы и будем пользоваться в данной информационной статье.

ISO-разъём – контактное техническое устройство для соединения электропроводов по их группам из восьми контактов (16), в двух или одном корпусе, прямоугольной формы.

Колодка коричневого цвета объединяет проводку для акустической системы и иногда ее управления (управление сменой радиостанций или музыкальных композиций с рулевого колеса автомашины).

Колодка черного цвета – силовое (электрическое) обеспечение контактов автомобиля и звуковоспроизводящего устройства.

Иногда контакты объединяют в одном разъеме, и их разделение производится по группам в верхней и нижней части единого корпуса. ISO (ИСО) – общепринятый технический стандарт товаров и услуг, разработанный международной организацией по стандартизации.

АСС – подключение, позволяющие прослушивать музыку и радио, не заводя автомобиль.

Как настроить кнопки руля на Андроид магнитоле

Настройка кнопок руля на Android-магнитоле производится в следующей последовательности:

ВИДЕО ОБЗОР » alt=»»>

Ответ на частый вопрос — как настроить подсветку кнопок

Чтобы изменить настройку подсветки кнопок китайской андроид-магнитолы, выполняем следующие действия:

  1. Заходим в Настройки (иконка в виде шестеренки);
  2. Выбираем пункт «Заводские настройки»;
  3. Вводим сервисный пароль — 123456 (126);
  4. В открывшемся меню выбираем вкладку Other. В списке находим настройку «Panel LED control» и выбираем, при каких условиях будет включаться подсветка магнитолы: при включении головного света, при включении питания или оба варианта.

Чтобы поменять цвет кнопок на Андроид магнитоле, нужно выбрать в меню настроек вкладку « Подсветка «. Данная функция позволяет подобрать подсветку кнопок панели головного устройства в тон подсветки панели автомобиля. Однако есть такая функция только на более дорогих моделях андроид-магнитол.

Какие бывают магнитолы?

Среди всего многообразия автомагнитол существует только два вида приборов, которые отличаются между собой формами.

В странах СНГ и Европы более распространенными являются одноблочные или 1 DIN, а для Америки, Японии и Кореи двухблочные или 2 DIN.

Также следует обратить внимание, что для установки магнитол различного типа придется приобретать соответствующие короба

Важно! Внимательно изучите панель вашего автомобиля, ведь может оказаться, что в нее может войти только прибор определенного типа

Важно! Внимательно изучите панель вашего автомобиля, ведь может оказаться, что в нее может войти только прибор определенного типа

Переходник для подключения

Современные модели автомобилей оснащаются переходниками под Европейский стандарт, но большинство их не имеет, поэтому магнитолу придется подключать непосредственно к проводке.

Но для этих целей нужно знать цветовую схему для подключения магнитолы JVC:

  • Провод красного цвета – подключается к плюсовой клемме (+12В);
  • Провод желтого цвета – также присоединяется к плюсовому проводу идущего через замок зажигания (+12В);
  • Синий провод – клемма этого цвета подключается на управление антенной (+12В);
  • Черный цвет – должен идти на корпус автомобиля, то есть является массой;
  • Белый провод – идет на передний левый динамик;
  • Серый провод – предназначен для подключения правого переднего динамика;
  • Зеленый цвет – идет на задний левый динамик;
  • Фиолетовый провод – крепится на задний правый динамик.

Провода, идущие на минусовые клеммы динамиков, маркируются дополнительной полосой черного цвета (иногда серого или белого).

Если соединить вместе два провода желтого и красного цвета можно добиться того что автомагнитола будет работать и при выключенном зажигании.

Важно! Красный плюсовой провод должен иметь предохранитель. А при соединении желтого и красного проводов в кучу, их также следует пустить через предохранитель

Процесс подключения магнитолы

Если ваш автомобиль имеет встроенную ISO клемму, то с подключением магнитолы JVC не возникнет проблем главное проверить маркировку проводов и придерживаясь схемы присутствующей в упаковке с магнитолой.

В противном случае подключение придется врезаться непосредственно в саму проводку или кидать провод непосредственно на клемму аккумулятора.

Важно! При подключении магнитолы все источники электроэнергии, следует отключить, а если это невозможно каждый провод нужно тщательно зачищать, пропаивать и изолировать (пример соединения можно увидеть на фото ниже). Не прикасаясь при этом плюсовыми клеммами к массе или проводам, идущим на динамики

Помимо этого следует избегать для подключения такие места, как прикуриватель и замок зажигания.

Для безопасной работы магнитолы JVC ее подключение нужно произвести многожильным медным проводом сечением не менее 4 мм и установленным на него предохранителем в 10-20А. Если подключение осуществляется от аккумуляторной клеммы, предохранитель должен располагаться на расстоянии более 40 см от нее.

Интересно! Монтаж магнитолы JVC непосредственно к аккумуляторной клемме обеспечивается лучшее звучание треков, благодаря меньшим просадкам и влияниям помех работающей аппаратуры.

Минусовый провод желательно использовать как можно короче для уменьшения длины, его можно присоединить к корпусу автомобиля.

Подключение динамиков и выбор акустических проводов

Для подключения динамиков к магнитоле JVC, следует применять только акустические провода соответствующего сечения. Так, для динамиков мощностью до 100 Вт можно использовать провод сечением до 4 мм выполненного из бескислородной меди. Этим провода очень мягкие и чаще всего защищены силиконовой изоляцией, что очень практично, она не «задубеет» на морозе. Также на проводах имеются стрелочки, указывающие на направление прокладки проводов от магнитолы.

На большей части динамиков имеются маркировки подключения положительного и отрицательного контакта, но иногда их нет в этом случае широкая клемма – обозначает плюс, а узкая – минус.

Подведем итог

Подключение магнитолы JVC не составит труда, главное производить все операции аккуратно и согласно схеме имеющейся с прибором. Также следует помнить, что для монтажа потребуются кое-какие инструменты, ведь для прокладки проводов понадобится частичная или полная разборка салона.

Если у Вас остались вопросы по установке JVC магнитолы, то можно просмотреть детальное видео монтажа.

Главным условием качественной установки является уверенность в своих силах, в противном случае монтаж лучше предоставить профессионалам.

Переходники разных разъемов

Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля.

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

  • питания;
  • антенны;
  • радио;
  • звука.

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.

Распиновка стандартного евроразъёма

Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

№1Пусто
№2Пусто
№3Пусто
№4Постоянное питание
№5Питание антенны
№6Подсветка
№7Зажигание
№8Масса

Несмотря на то, что в нём имеется восемь контактов, далеко не все их них могут быть задействованы в схеме подключения автомагнитолы. Давайте разберемся, каково предназначение и какую задачу каждый из этих контактов выполняет:

Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

  1. выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
  2. «REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
  3. опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
  4. а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Отечественны автолюбители как могли усовершенствовали схемы подключения автомагнитол, прибегая при этом к помощи как ручных тумблеров, так и к установке автоматического реле отключения магнитолы при постановке автомобиля на сигнализацию. Но, как мы видим, всеобщее признание получила именно эта схема подключения. Итак:

  • Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
  • Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
  • Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

Схемы распиновок магнитол с евроразъёмами и штекерами разных производителей и различных марок автомобилей:

Об ISO — разъёме и его распиновке

Распиновка магнитолы (не путать с Раскодировкой) — правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит (подключение в другое авто, например). Тогда перед пользователем встаёт дилемма, ведь если неверно подключить проводку к магнитоле — можно вывести и её, и систему питания автомобиля из строя. Но, дабы упростить подключение и замену проигрывателей, чтобы не было никаких скруток и паек,производители перешли на единый тип разъёмов или ISO — евроразъём. Только не совсем он единый получился, потому как единой вышла только распиновка проводки, что конечно внесло больше ясности, но форму самих фишек, или штекеров, каждый производитель делает свою. В общем, всё сложно.

В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к акустике авто только через ISO, но так же предусмотрен подразъем mini ISO для подключения дополнительной аппаратуры.

DIN — это «Deutsche Industriele Norme» или по-русски — немецкие промышленные стандарты. Эти нормы были введены Германским институтом стандартицации и значат они буквально вот что: 1 DIN — размер магнитолы, высота х ширина — 180×50мм. 2 DIN 180×100мм, при монтажной глубине всех DIN в 160мм. И вот, весь мир, ну или почти весь, собирает магнитолы по этим стандартам. Так же еще, хоть и весьма редко, но встречается типоразмер 1,5 DIN — 180x75mm, это как ближе к 1 DIN по характеристикам. Итак, к распиновке:

Распиновка стандартного ISO 10487 разъема

С магнитолами 2 DIN всё примерно так же, только у них добавляется еще возможность подключения через mini ISO задних камер, навигационного оборудования и прочих дополнительных функций, доступных магнитолам с большим дисплеем.

ISO разъём с мини ИСО подразъёмом, как мы можем наблюдать из схем, состоит из 2 или 3 подразъеёмов или секций. Обычно, но не всегда, секции А и B соединены меж собой, а С подразъём — mini ISO — идёт отдельно всегда.

Станадартный же ISO 10487 евроразъем состоит всего из двух секций, которые так же могут быть скомпанованы меж собой, а могут идти раздельно, в таком случае секция А — отвечающая за силовое подключение к электрической цепи автомобиля будет иметь коричневый цвет.

Счастливым же обладателям магнитол с не ISO разъёмами, при смене головного устройства на новое и его подключении советуется не брать всё в свои руки, резать, паять и прочее, а прикупить себе штекер-переходник с вашего разъёма на ISO. Такое обязательно будет где-то продаваться и стоит он копейки.

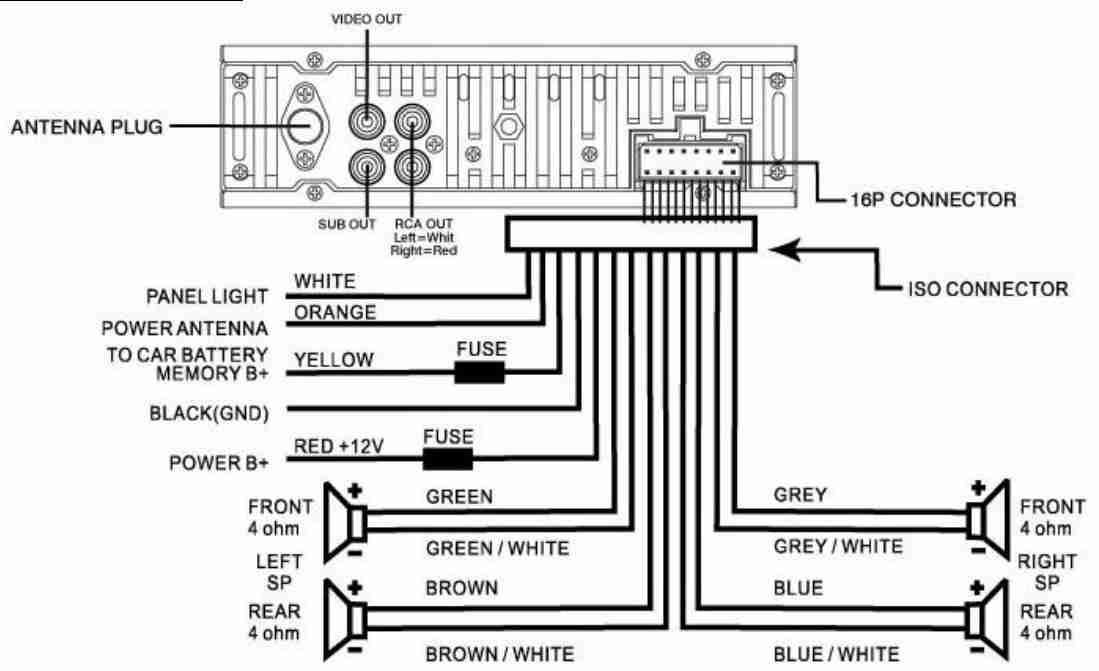

Принципиальная схема подключения магнитолы в автомобиле с распиновкой

На схеме мы можем наблюдать как жёлтым толстеньким проводом мы запитываем магнитолу от АКБ, красный — управляющий провод, идёи на замок зажигания, чтобы наша магнитола знала, когда ей нужно включаться, а когда отключаться чтобы не сажать батарею. Чёрный толстенький провод — заземление, проходит на массу автомобиля. На указанной схеме у нас два провода Remote — синий и сине-белый, их раздвоение позволит нам подключить и антенну и усилитель. Да, так можно, только помните, что провод Rem — слаботочный! Если подать на него слишком большую нагрузку или закоротить его на кузов — выйдет из строя транзисторный ключ! И тогда придётся Вам сдавать ГУ в ремонт. Все манипуляции проводите на обесточенной магнитоле! Далее, два серых провода — серый и серый с чёрной полосой — это правый фронтальный динамик, серый — на положительный контакт, серый с чёрной полосой — на отрицательный. По аналогии, оба белых — фронтальный левый динамик, оба фиолетовых — тыльный правый динамик, оба зеленых провода — тыльный левый динамик. Усилитель подключен через разветвление RCA — линейных разъёмов (по-русски — тюльпанов) mini ISO. Вот и вся принципиальная схема!

Схемы распиновок магнитол с разъёмами разных производителей и различных марок автомобилей:

Помните, что цветовая маркировка соответствует обозначениям только на ISO евроразъемах! На штатных магнитолах различных автопроизводителей может быть своя распиновка. Всегда внимательно изучайте инструкцию и схему на крышке ГУ!

Настройка магнитолы «Пионер»

После покупки магнитолы в автомобиль, возникает следующая проблема — необходимость ее настройки, для получения качественного звука MP3 файлов и радио. Если выбор пал на Pioneer из последних моделей, к примеру, Mosfet 50 Wх4 170UB или 150UB, а также на модели из линейки AVH, то настройку магнитолы можно выполнить, путем выполнения приведенных ниже рекомендаций. Если все сделать правильно, вы получите оптимальное качество звука.

Принципы настройки автомагнитолы Пионер MVH, DEH и прочих моделей

Изменение основных параметров через меню — шанс уменьшить искажение звука, которое обязательно будет, при отсутствии полноценной настройки

Основное внимание уделяется таким параметрам, как частота твитов и мощность динамиков НЧ. Все манипуляции производятся через панель управления, в центральной части которой находится специальный джойстик

Смотрите видео, как настроить автомобильную магнитолу, ниже.

Для выбора и установки требуемых показателей, требуется вращать и утапливать рукоять джойстика вглубь устройства

Чтобы быстрей разобраться в настройке магнитолы, обратите внимание на фотографии, сопровождающие инструкцию. Благодаря наглядности, выполнение работы займет меньше времени

Все магнитолы Pioneer DEH и модели, начинающиеся с 3100, настраиваются с помощью джойстика. Именно он позволяет переходить, между разделами меню, и выбирать нужные параметры. Ручка джойстика вращается во всех направлениях и может углубляться внутрь устройства.

Перед настройкой магнитолы Пионер, выставьте 30-й уровень громкости, чтобы адекватно воспринимать качество звучания. На начальном этапе, может быть слышен хрип и другие посторонние шумы. Не обращайте на них внимания — после установки правильных параметров, они пропадут.

Главные принципы настройки звука в автомагнитолах Пионер

Для настройки магнитолы, сделайте следующее:

  • Перейдите в меню настроек, путем нажатия по центру круглой рукояти.
  • Крутите джойстик влево и вправо, для выбора необходимого пункта меню.
  • Выберите раздел «Аудио» и нажмите на центральную часть круглой рукояти.
  • Найдите пункт FADER/BALANCE. Если вы только купили магнитолу, выставьте 0-ой параметр. Если на дисплее отражается другая цифра, это свидетельствует о попытке настройки магнитолы другим человеком. В этом случае, верните параметр к прежнему значению.
  • Крутите джойстик до момента, пока показатель FADER не будет равен +15.

После выполнения рассмотренных манипуляций, настройте фильтр передней акустики. Сделайте следующее:

Проверните центральный джойстик и найдите раздел HIGH PASS FILTER.
Жмите на центральную кнопку и обратите внимание на надпись на дисплее — должны засветиться символы HPF OFF. Это значит, что вы перевели диапазон на переднюю акустику.
Избавьтесь от искажений звука, для чего жмите на круглую рукоять, до появления символов HPF 50 или другого значения (здесь многое зависит от модели устройства).
После установки частоты фильтра 50 Гц, жмите на кнопку Band, для выхода из меню.
Убедитесь в отсутствии искажений звука, путем поворота рукояти громкости, в правую и левую сторону.. Если качество настройки Pioneer, на данном этапе, не устраивает, вернитесь к прошлому пункту меню и выставьте другой параметр HPF

Здесь можно менять параметры в диапазоне между 80 и 125

Если качество настройки Pioneer, на данном этапе, не устраивает, вернитесь к прошлому пункту меню и выставьте другой параметр HPF. Здесь можно менять параметры в диапазоне между 80 и 125.

Как настроить Пионер под сабвуфер

В конце статьи смотрите подборку видео по настройке магнитолы.

После устранения искажений звуков на ВЧ, добавьте низких частот, для получения большей объемности и улучшения качества звука. Для этого перейдите в меню предварительной настройки, для чего отключите и включите устройство.

Для входа в меню, жмите главную кнопку отключения магнитолы и держите ее до момента, пока дисплей не засветится. Сразу после этого, вы окажитесь в меню предварительной настройки. Далее действуйте так:

  • Используйте джойстик, для поиска раздела SW Control.
  • Надавите на кнопку управления. После вы окажитесь в подразделе EAR SP FUL.
  • Крутите рукоять до момента, пока вместо надписи FULL не появится SW.
  • Выключите устройство.

Теперь выполните дополнительную настройку магнитолы Пионер. Сделать это можно через главное меню. Снова включите проигрыватель и найдите, с помощью управляющей рукояти, раздел SW SETTING1. После этого, жмите на центральную часть ручки. На выбор предоставляется три варианта — установка OFF, REV или NORMAL. Практика показала, что лучший вариант, при настройке сабвуфера — режим REV. В завершение, включите и отключите устройство.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
