Автомобильный радиатор – «хладнокровный» напарник мотора

Что стоит знать о неисправностях

Масляный радиатор эксплуатируется в довольно жестких условиях, однако давление внутри устройства не очень велико, что положительно сказывается на ресурсе. Как правило, автолюбители сталкиваются с необходимость замены радиаторы раз в 3-5 лет, хотя в некоторых случаях замена может потребоваться и раньше

Обращать внимание стоит на такие вещи:

• Повышение температуры масла;
• Появление темного налета на стенках расширительного бачка системы охлаждения;
• Наличие подтеков масла.

Сразу отметим один важный момент : циркуляция охлаждающей жидкости и циркуляция масла в соответствующих им системах взаимосвязаны. Если контуры потеряют герметичность, одна жидкость может смешаться с другой, что пагубно скажется на двигателе. К примеру, масло может попасть в расширительный бачок. Эксплуатировать автомобиль с подобной неисправностью категорически запрещено – незначительная, на первый взгляд, поломка в долгосрочной перспективе непременно приводит к неисправности двигателя.

Визуальный осмотр радиатора охлаждения масла рекомендуется проводить раз год, а то и чаще. Подтеки масла, темный налет и жирные пятна укажут на то, что радиатор разгерметизирован . Чаще можно наблюдать нарушение целостности трубок подвода и отвода масла. Масло может подтекать в районе штуцера. Эти элементы масляной системы стоит проверять в первую очередь. Менее частой проблемой является нарушение целостности самого радиатора. Хоть радиатор и сделан из металла, его трубки имеет невысокую механическую прочность – попадание гравия с дороги может пробить одну из трубок.

Ремонт радиатора охлаждения двигателя своими руками

Устранение неисправностей разделяют на этапы, в том числе демонтаж узла, восстановление его внешнего вида и внутреннего состояния, непосредственный ремонт, установка на штатное место со стандартной проверкой работоспособности.

Подготовка к ремонту

Подготовительные мероприятия представлены следующим:

• Автомобиль устанавливают на ровной площадке под навесом или в гараже. Попадание внутрь охладительной системы пыли или природных осадков спровоцируют последующие неисправности.
• Отключают электрическое питание, сняв «минусовую» клемму с аккумуляторной батареи.
• Под днище устанавливают емкость и сливают ОЖ через краны блока цилиндров и радиатора. Если конструкцией не предусмотрены – потребуется снятие нижнего патрубка.
• На разъемах отключают провода вентилятора и датчика температуры, отсоединяют патрубки.
• Откручивают болты, предупреждая нарушения резьбы. Понадобятся ключи с размером головки подходящего размера. Снимают радиатор. Монтаж после ремонта производят в обратной последовательности. Охлаждающую жидкость лучше поменять на новую.

Промывка снаружи и внутри

Для того чтобы провести точную диагностику повреждений проводят наружную и чистку внутренних каналов. Для этого понадобиться источник воды под давлением или воздушный компрессор. Порядок работ представлен:

• вводной и выводящий жидкость патрубки, а также посадочное место датчика температуры, глушат пробками;
• жесткой щеткой под струей воды отчищают от внешних загрязнений;
• для устранения внутренних отложений и грязи используют сертифицированную чистящую жидкость, залив ее внутрь радиатора на время, указанное производителем;
• сливают химический состав, полость промывают проточной водой.

После проведения чистки делают диагностику повреждений и проверяют качество соединений элементов конструкции.

Ремонт сотовой части

При выявлении механических повреждений сот возможны следующие варианты устранения неисправностей:

Микроскопичные повреждения удаляют с помощью технологии применения эпоксидного клея или «холодной сварки». Тонкие трещины достаточно зачистить от окиси, обезжирить и пропаять. Для работы используют мощный электрический паяльник или разогреваемый газовой горелкой

Необходимо проявить особую осторожность при работе у основания соты – высокая температура может спровоцировать распайку конструкции. При значительных повреждениях сотовую трубки часть вырезают, а оставшиеся концы загибают и пропаивают

Если удалены 1-2 соты, КПД радиатора не уменьшится.

Сборные радиаторы

Неисправности этого вида изделий, как правило, не касаются сотовой части. Из строя выходят уплотнительные резиновые прокладки, используемые в процессе закрепления трубок вальцовкой. При условии использования качественного антифриза срок службы прокладок в узлах западных производителей представлен 10 – 16 годами, отечественных моделях не превышает 11 лет, а экземплярах восточных производителей не прогнозируемый.

Ввиду дороговизны специальных припоев для пайки и кропотливости работы, специалисты ремонтируют преимущественно иностранные изделия, чинить радиатор, например, на «жигулях» просто нецелесообразно.

Цельнопаянные радиаторы

Поскольку цельнопаянные варианты узлов охлаждения не устанавливают на автомобили бюджетного сегмента, относятся к категории дорогих, их ремонт себя всегда оправдывает

Специалисты при самостоятельном ремонте акцентируют внимание на следующем:

сложности пайки угловых пакетов трубок – разница толщина металла не затрудняет равное прогревание стыкуемых поверхностей; проведение работ с особой осторожностью в местах прилегания металла к пластиковым бачкам – неаккуратное использование паяльника приведет к дополнительным повреждениям; целесообразности нарушения целостности вальцовки бачков, а если такая необходимость безусловна, то подсоединение производить на фотополимеры. При всей сложности работ, новый радиатор будет стоить гораздо дороже расходов на приобретение материалов для ремонта и потраченного времени, чтобы аккуратно запаять повреждения

При всей сложности работ, новый радиатор будет стоить гораздо дороже расходов на приобретение материалов для ремонта и потраченного времени, чтобы аккуратно запаять повреждения.

Конструкция радиатора

Основными элементами радиатора являются бачки и находящиеся между ними соединительные трубки. Бачки радиатора могут располагаться по бокам или сверху и снизу, в зависимости от модели. Антифриз поступает в радиатор сверху и, опускаясь вниз, охлаждается.

Бачки делаются как пластиковыми, так и металлическими. Пластик легче и дешевле, но при повреждении уже не ремонтируются. А металл, хоть имеет более высокую стоимость, при необходимости можно «реанимировать» – заварить или запаять трещину или пробитое отверстие.

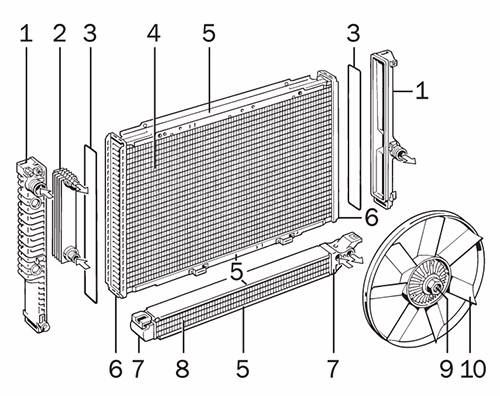

Конструкция радиатора: 1. Бачок радиатора. 2. Охладитель жидкости АКПП. 3. Прокладка. 4. Радиатор системы охлаждения. 5. Боковая соединительная скоба. 6. Основание каркаса. 7. Бачок масляного радиатора. 8. Масляный радиатор. 9. Виско-муфта вентилятора. 10. Вентилятор.

Для улучшения теплообмена между трубками располагаются дополнительные элементы – пластины (в старых моделях) или алюминиевые гофрированные полоски-ленты (в современных радиаторах). Именно ленточная конструкция сочетает в себе прочность и хорошую теплоотдачу, так что большинство радиаторов изготавливаются по этой технологии.

Виды радиаторов

Существует несколько видов теплообменников. Каждый из них предназначен для своей цели, но работают они по одному принципу – внутри них циркулирует жидкость для обеспечения обмена тепла. Вот в каких системах автомобиля используются теплообменники:

• охлаждающая;
• отопительная;
• климатическая.

Чаще всего в автомобильной промышленности используются две категории радиаторов.

1. Трубчато-пластинчатые. Это самая распространенная модификация, которую устанавливали на старые автомобили. Теплообменник в них состоит из горизонтально расположенных трубок (круглого сечения), на которые нанизаны тонкие пластины. Чаще всего их изготавливают из алюминиевого сплава. Эти модификации устанавливались на старых автомобилях. Основной недостаток – слабая теплоотдача из-за небольшой площади соприкосновения с потоком воздуха.
2. Трубчато-ленточные. В них используются длинные трубки (овального сечения), сложенные в форме змеевика. Материал, который используется для их изготовления – либо сплав меди и латуни, либо алюминий. Такие модификации устанавливают во многие современные автомобили. Медные модели обладают отличной тепловой проводимостью, но стоят очень дорого. Поэтому чаще охлаждающая система комплектуется алюминиевыми аналогами.

Среди первой категории существуют еще два вида радиаторов. Это одноходовые и многоходовые модели. Они отличаются друг от друга принципом циркуляции.

• Одноходовые. Охлаждающая жидкость поступает в полость теплообменника с одной стороны и равномерно распределяется по всем трубкам. В них есть существенный недостаток: антифриз в полости распределяется неравномерно, из-за чего теряется эффективность обмена тепла.
• Многоходовые. Охлаждающие элементы в них разделены на несколько секций. Эта конструкция увеличивает общую длину магистрали, что улучшает процесс теплообмена.

Эксплуатационные особенности чугунных батарей (видео)

Что же, чугунные батареи прошли огромный путь и используются в наших домах уже не первое столетие. Они тяжелые, грубые и обладают не лучшими показателями теплопотери, однако предлагают длительный эффект нагрева и чрезвычайно высокую продолжительность службы. Чугунные батареи отлично прогревают дом и не дают ему быстро остывать, поэтому они все еще заслуживают свое место на рынке. Основные конкуренты чугунных радиаторов – алюминиевые, стальные и биметаллические.

Среди отопительных приборов самыми распространенными выступают радиаторы отопления. Устройство радиатора отопления может быть как секционным, так и панельным. Изготавливаются такие элементы из разных материалов – это может быть и чугун, и сталь, и сплавы. Их внешний вид и эстетика в настоящее время могут быть совершенно различными, но также радиаторы отопления отличаются и конструктивными особенностями.

Передовые технологии производства на примере компании NRF

Сегодня в производстве радиаторов используется 2 технологии: механическая сборка и пайка.

В первом случае радиатор полностью изготовляется «руками»:

1. Механическим способом устанавливаются трубки в гофрированную фольгу.
2. Далее надеваются по бокам пластины-коллекторы.
3. Затем на эту конструкцию устанавливают пластиковые бачки и другие необходимые части.
4. Все фиксируется и зажимается в единую конструкцию.

По сути, в этом и заключается механическое изготовление системы охлаждения, которую далее можно использовать по назначению.

В свою очередь, компания NRF занимается изготовлением трубчато-ленточных радиаторов паяным методом:

1. Все составляющие системы изготавливаются исключительно из алюминия, но может устанавливаться пластиковый бачок.
2. Плоскоовальные трубочки теплообменников заменяются здесь трубками с турбулизатором – завихрителем, где находится охлаждающая жидкость.
3. Производство гофрированного слоя осуществляется непосредственно на заводе с помощью формовочных машин. Готовая деталь отличается особой прочностью и жесткостью.
4. Из пластин из алюминия производятся боковые коллекторы. Для их изготовления также используется две технологии: лазерное нарезание и прессование. Может использоваться комбинация обеих способов.

Теперь все детали собираются воедино и почти готовы к пайке. Спайку радиатора проводят с помощью специальных печей. Длительность пайки прямо зависит от типов теплообменников. В целом радиаторы находятся в печи 2-3 часа.

Устройство и назначение радиатора системы охлаждения двигателя

Избыточное радиаторное тепло удаляется в окружающее пространство. Этому способствует его особая конструкция. Основными элементами изделия являются:

• верхний бачок;
• нижний бачок;
• сердцевина;
• элементы крепления.

Наиболее популярными материалами для изготовления радиаторов являются:

• медь;
• алюминий;
• медные сплавы;
• сплавы на основе алюминия.

Сердцевина изделия изготавливается в разном виде. Встречается трубчатый тип, бывает пластинчатый вариант, а также выпускается в сотовом виде. Чаще всего можно встретить трубчатую конструкцию. Внутри располагаются вертикальные трубки с сечением в виде овала либо круга. Они пропускаются сквозь ряды тонких пластин, установленных горизонтально. Они припаяны к обоим бачкам.

Предпочтительными являются трубки овального сечения. У них увеличена поверхность охлаждения, а это способствует быстрому теплообмену. Также, если случается нежелательное перемерзание жидкости, то овал лишь деформируется, а круг способен разорваться, разгерметизировав систему.

Реже встречаются пластинчатые варианты исполнения. В них ОЖ перемещается по объему, который сформирован двумя спаянными друг с другом фигурными пластинами. Нижняя торцевая часть и верхняя соединены с резервуарами. Охлаждающий воздух перемещается по внешней части пластин. Чтобы увеличить поверхность охлаждения, пластины изготовлены гофрированными. Таким образом удается скорей проводить остывание, чем у трубчатых аналогов.

Однако с пластинами больше встречаются недостатки. Они проявляются в быстром загрязнении, необходимости наличия большего числа спаянных участков, применении более тщательного ухода.

Сотовые конструкции сердцевин предполагают наличие горизонтальных круглых трубок для воздуха, которые снаружи омываются анитифризом. Для обеспечения комфортной спайки таких систем трубки развальцовываются на концах до шестиугольной формы. Такой формат обеспечивает большую, чем в аналогах охлаждающуюся поверхность.

Верхняя часть бочка, расположенного выше, оснащена припаянной горловиной. Снаружи она закрыта специальной пробкой с паровым клапаном. Также к бачку подходит небольшой патрубок, который нужно соединять с гибким шлангом. Через него подводится охлаждающая жидкость.

В нижнем бачке имеется отводящий патрубок с гибким шлангом. Для качественной фиксации использованы винтовые хомуты. Подобная конструкция позволяет иметь небольшое смещение блока относительно охладителя.

Пробка помогает изолировать систему от внешней среды. В ее конструкции присутствуют такие элементы:

• металлический корпус;
• паровой клапан;
• воздушный клапан;
• блокирующая пружина.

При возможном кипении системы охлаждения повышается уровень давления внутри всех резервуаров. По достижении определенного критического значения, которое установлено производителем, происходит открытие парового клапана, и избыточное давление стравливается в атмосферу. Это является нормальным событием.

В ином случае срабатывает воздушный клапан. После остановки автомобиля происходит охлаждение жидкости, во время которого пар конденсируется и в системе давление снижается ниже атмосферного. Избежать сдавливания трубок вовнутрь помогает впускной клапан с крышки радиатора. Он после открытия пропускает немного воздуха внутрь, обеспечивая баланс внутреннего и внешнего давления.

Компенсировать необходимый рабочий объем антифриза помогает наличие расширительного бачка. В нем должна сохраняться жидкость в установленном производителем количестве

Важно мониторить уровень жидкости в расширительной емкости

В определенных моделях радиаторов отсутствует заливной патрубок. Добавлять антифриз до требуемого объема тогда следует через расширительный бак. Осуществляется контроль заполненности лишь на холодном моторе.

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Устройство прибора

Прежде чем рассматривать способы восстановления поврежденного прибора, следует немного рассказать об его устройстве. Конструкция радиатора представляет собой два бачка, соединенных между собой рядом трубок, по которым проходит охлаждающая жидкость (ОЖ). Расположение бачков бывает как горизонтальным, так и вертикальным. Охладительные трубки в сечении могут быть круглыми или сплющенными.

Для увеличения охлаждающей поверхности служат плоские пластины или петлеобразные ленты, заполняющие все пространство между бачками. Теплоотдача пластинчатых радиаторов хуже, чем ленточных, поэтому они в последнее время применяются реже. Материалом служит медь, латунь или алюминий, который сегодня используется наиболее часто.

Из-за большей, чем у латуни или меди, теплопроводности алюминиевые трубки выполняют более широкими, что повышает прочность изделия.

Конструктивно изделие выполняется как цельнопаяным, так и составным (сборным). В сборных приборах присутствует большое количество стыков, снижающих жесткость конструкции и являющихся очагом возникновения окислов. Бачки составных радиаторов изготавливают иногда из пластмассы. Надежность, долговечность и теплоотдача паяных радиаторов выше.

Общие понятия, назначение

В системе охлаждения радиатор двигателя выполняет роль основного теплообменника: по его трубкам проходит нагретый антифриз, остужаясь потоком воздуха. Для этой цели радиатор размещают в передней части кузова, сразу за радиаторной решеткой, где можно использовать встречный поток воздуха при движении. А для случаев, когда машина движется по пробкам (медленно), за радиатором устанавливается вентилятор, дающий принудительный обдув. Таким образом, антифриз, проходя через «соты», охлаждается до температуры 80-90°С, обеспечивающей оптимальную работу двигателя.

Схема системы охлаждения двигателя

В самых первых автомобилях использовалась система охлаждения с естественной конвекцией: нагретый антифриз (тогда применяли простую воду) проходил по своему пути за счет разницы температур: более горячая жидкость имеет меньшую плотность, а более холодная – большую, и за счет этой разницы антифриз свободно тек по системе. Сейчас, с развитием скоростей движения и нагрузок на мотор, увеличивается и потребность в охлаждении, поэтому антифриз циркулирует с помощью насоса, обеспечивающего скорость передвижения по системе. Изменился и радиатор охлаждения двигателя: помимо трубок, на нем появились и ребра (пластинки) для более качественного теплообмена. Но сам принцип остался прежним: горячий антифриз поступает в верхнюю часть радиатора, проходит до низа, остывая по пути, и снова поступает в систему охлаждения.

Схема потоков жидкости в радиаторе: одноходовой (обычный) — слева, и трехходовой (справа)

Как запаять пластик?

На современных автомобилях для снижения общего веса и удешевления производства многие детали делают из пластика. Не избежали этой судьбы и радиаторы. Прежде всего необходимо точно определить сорт пластмассы. Это делают по маркировке на детали. Как правило, для изготовления применяется полиамид (маркировка PA) либо полипропилен (маркировка PP). Именно с такой маркировкой и нужно приобрести сварочные прутки для пластика. Их можно заменить полосками, вырезанными из ненужной пластмассовой детали с аналогичной маркировкой.

Потребуются следующие материалы и оборудование:

• промышленный фен для нагрева заготовки;
• электропаяльник с регулируемой температурой жала;
• припой, подобранный в соответствии с материалом радиатора;
• ацетон;
• ветошь.

Действовать надо в следующем порядке:

• обезжирить место повреждения ветошью, смоченной в ацетоне;
• прогреть зону ремонта феном;
• установить температуру паяльника в 250 о С;
• повести по лини шва жалом паяльника несколько раз так, чтобы образовалась выемка по форме сварочного прутка;
• вложить пруток в выемку, и, приглаживая его паяльником, разровнять вровень с корпусом радиатора.

Во время пайки нужно следить за тем, чтобы пластик размягчался, но не плавился и не горел. После ремонта и перед монтажом обратно на автомобиль следует проверить герметичность отремонтированного места в емкости с водой.

Радиаторами называют большое семейство устройств, которые, в силу своей конструкции призваны излучать и рассеивать в воздух тепло. Отсюда и название их, созвучное со многими словами в иностранных языках. Например, по-английски «radiate» — излучать.

В различных областях современной жизни эти устройства встречаются очень часто и принцип их работы очень схож. Но когда заходит разговор о ремонте радиаторов, чаще всего имеет в виду радиаторы системы охлаждения автомобиля.

Конструкция радиатора охлаждения двигателя – изучаем схему устройства

В процессе изготовления радиаторов используют медь и алюминий. В зависимости от назначения сердцевины они бывают трубчатыми, пластинчатыми и в форме сот. Между ними находятся поперечные полоски латуни, которые придают конструкции больше жесткости и служат для увеличения площади поверхности, способствующей охлаждению. Для создания циркуляции жидкости на двигателе установлена помпа. Все узлы системы охлаждения соединены между собой прорезиненными патрубками.

В качестве жидкости для охлаждения в автомобилях используется тосол или антифриз, которые заливают в расширительный бачок. Одной из его задач является компенсация изменения объема и уровня давления ОЖ при ее нагреве или охлаждении. Для принудительного охлаждения жидкости на автомобилях устанавливаются вентиляторы. Их назначение – создание и увеличение объема воздуха, который проходит через радиатор.

На автомобилях применяется два вида вентиляторов:

1. С приводом от коленчатого вала двигателя.
2. Электрические. Их включение происходит при достижении температуры жидкости критической отметки.

Повреждения радиаторов: причины, профилактика

Как и любая деталь, радиатор в машине тоже может выйти из строя. Вот пять основных причин.

1. Механические повреждения. Так как эта деталь устанавливается впереди автомобиля, на нее часто попадают посторонние предметы. Например, это могут быть камни от впереди идущего авто. Даже незначительное столкновение машины может повредить радиатор, что нарушит герметичность системы охлаждения.
2. Окисление металла. Хотя все элементы теплообменника изготавливаются из нержавеющих материалов, радиаторы не защищены от образования накипи внутри их полостей. Из-за использования некачественной охлаждающей жидкости металлические детали мотора могут окисляться, что засоряет магистраль и препятствует свободной циркуляции антифриза.
3. Естественный износ. Постоянный нагрев и охлаждение приводит к «усталости» металла, от чего снижается его прочность. Вибрации в подкапотном пространстве способствуют разрушению соединительных швов, из-за чего может появиться течь.
4. Чрезмерное давление в магистрали. Если на расширительном бачке установлена некачественная пробка, со временем клапан для сброса давления перестает функционировать. Из-за нагрева антифриза до температуры выше 100 градусов в системе увеличивается объем. Чаще всего расходятся швы на пластиковых элементах. Но стенки старого теплообменника со временем становятся тоньше, что приводит к разгерметизации и протечкам.
5. Замерзание охлаждающей жидкости. Такое может происходить в случае использования неподходящего антифриза или обычной воды. На морозе вода кристаллизуется и расширяется. От этого на стенках трубок появляются трещины.

Большинство из перечисленных проблем можно предотвратить, применив профилактические методы. Чтобы продлить службу радиатора, хозяин авто может предпринять следующие меры.

• Не заливать в систему обычную воду. В экстренном случае можно воспользоваться дистиллированной, но в ближайшее время нужно поменять ее на тосол. Эта жидкость закипает при температуре выше 115 градусов. Помимо этого она содержит смазочный материал, что благотворно влияет на крыльчатку насоса и другие металлические детали системы.
• Своевременно менять тосол, а при уменьшении уровня – доливать его. Замену нужно производить не реже 50-70 000 км. пробега (для антифриза этот интервал составляет от 150 тысяч). Но если ОЖ поменяла свой цвет и стала черной, это явный сигнал для обслуживания системы.
• Устанавливать такой радиатор, который изготовлен для данной модели автомобиля.
• Проводить плановое техническое обслуживание всей системы охлаждения.
• Сохранять ребра теплообменника в чистоте.
• Во время замены тосола периодически применять промывку внутренних стенок змеевика.

Для чего необходим радиатор?

Что представляет собой автомобильный радиатор? Данное устройство состоит из множества трубок мелкого диаметра и тонких пластин. Внутри этой системы постоянно циркулирует жидкость, которая передвигаясь через трубки постепенно остывает и продолжает свой дальнейший путь. В ходе этого движение жидкость удаляет излишки тепла, исходящие от автомобильного мотора.

Пройдя несколько кругов в устройстве двигателя горячая жидкость, которая приняла на себя большое количество тепла от двигателя постепенно начинает возвращаться в радиатор. Эта конструкция обдувается уличным воздухом или медным вентилятором. Последнюю деталь используют для быстрого и эффективного охлаждения.

Охлаждённая жидкость быстро забирает лишнее тепло и удаляет его принудительным обдувом. Такая циркуляция продолжается до того момента, пока автомобильный мотор продолжает функционировать.

История создания

С изобретение двигателей внутреннего сгорания, начали думать как этот двигатель охлаждать. Первым автомобилем, на котором установили радиатор охлаждения является авто Benz Velo. Бенз Вело начали продавать в 1886 году. Далее, Вильгельм Майбах начал усовершенствовать охлаждающее устройство и придумал конструкцию с сотами. Такой радиатор со сотами установили на машину Mercedes 35HP. Со времен первой модели Мерседеса 35НР с охлаждающим радиатором, конструкция радиаторов сильно не менялась, кроме геометрии и некоторых доработок.

За счет эффекта термосифона жидкость охлаждения попадала в радиатор. В термосифоне происходит следующие физические явления: если вода нагревается, значит плотность ее уменьшается. Вода с уменьшенной плотностью поднимается вверх. Нагретая жидкость, которая поднималась вверх, оказывалась в устройстве проходя через верхний патрубок.

А в самом радиаторе температура жидкости уменьшалась, а плотность увеличивалась. Прохладная утяжеленная жидкость опускалась вниз и через патрубок заходила в рубашку охлаждения ДВС.

Основной минус радиатора с термосифоном в том, что такое устройство плохо начало справляться с охлаждением моторов повышенной мощности. Далее, конструкторы изобрели помпу для поддержания циркуляции в двигателях любых мощностей.

Способы охлаждения некоторых животных

Даже в широтах с умеренным климатом время от времени наступают очень засушливые дни, когда зной не позволяет свободно перемещаться по городу даже нам, людям. А ведь мы, согласитесь, вполне можем спрятаться от неблагоприятной погоды в помещениях с кондиционером или просто там, где стены настолько толстые, что солнце не в состоянии прогреть здания насквозь. А как же спасаются в таких случаях животные?

О братьях наших меньших позаботилась сама матушка Природа. К примеру, каждый из нас замечал, что собака, если ей жарко, высовывает язык изо рта. Почему? Дело в том, что таким образом жидкость испаряется и снижает температуру тела. А птицы обладают специальной системой дыхания, оснащенной легочными мешками. Предназначение такой сложной системы — не только газообмен и дыхание, но и освобождение внутренних органов от тепла в процессе обдува.

В целом нельзя не отметить, что если какие-либо организмы на планете еще и могут удивлять своей приспособленностью к окружающей среде обитания, то это теплокровные животные. Примеры можно приводить бесконечно.

Медь или алюминий?

Для качественной пайки неисправных автомобильных радиаторов, нужно узнать, из чего они сделаны. Современные устройства делают из алюминия, меди или пластика.

Проще всего различить материал по цвету:

• медь: красно-коричневый;
• алюминий: сероватые оттенки.

Пластик, используемых для радиаторов, как правило, черного цвета.

Медь достаточно легко запаять в условиях домашней мастерской или гаража. Пайка прохудившихся алюминиевых радиаторов автомобилей осложняется рядом его физико-химических особенностей.

Ремонтируем радиатор

Пайка медных радиаторов потребует подготовить следующее:

• электропаяльник большой мощности либо газовая горелка;
• правильно подобранный припой;
• флюсовая паста;
• абразивная бумага;
• плоскогубцы;
• растворитель для обезжиривания;
• ветошь.

На этапе подготовки изделие очищают от механических загрязнений и тщательно просушивают. Для ускорения просушки можно продуть его через один из патрубков сжатым воздухом под небольшим давлением. Место протечки зачищают абразивной бумагой. Если рядом находятся ламели, их аккуратно обрезают. На место пайки наносят флюсовый состав и дают ему подсохнуть.

В качестве источника тепла используют мощный паяльник либо портативную газовую горелку. Электропаяльник может питаться от сети или от аккумуляторной батареи. Припой кладут на место пайки и прогревают пламенем так, чтобы он расплавился и затек в трещину или отверстие. Если с первого раза расплавленный припой не смачивает металл и не затекает в щель, потребуется повторно зачистить поверхность и наложить флюс.

В чем заключается сложность пайки алюминия?

На поверхности любой алюминиевой детали быстро возникает слой, состоящий из оксидов с высокой температурой плавления. Эта температура втрое выше, чем у самого металла. Пока эта пленка не разрушена — паять алюминиевые детали бессмысленно.

Для ремонта алюминиевого радиатора понадобится:

• удалить с поверхности окисный слой:
• повысить текучесть припоя;
• снизить коэффициент поверхностного натяжения;
• предотвратить повторное возникновение окисного слоя.

Этого добиваются механической обработкой поверхности и применением специально подобранных флюсовых составов.

Материалы и инструменты

Чтобы починить алюминиевый теплообменник, потребуется:

• паяльник большой мощности (не менее 100 ватт);
• оловянно-свинцовый (ПОС) или оловянно-висмутный(ПОСВ) припой;
• канифоль;
• огнестойкая плавильная емкость.

Потребуется также проволочная щетка для зачистки, ручная или насадка для дрели.
