Радиальные шины – как правильно с ними обращаться? + видео

Особенности шины для внедорожников и кроссоверов

Так как внедорожники должны обладать высокой проходимостью и одновременно обеспечивать достаточный уровень комфорта для пассажиров, шины для них обладают особыми свойствами.

Они делятся на 4 класса:

HP (для езды по качественному твердому покрытию);
HT (для асфальта и грунтовой дороги);
AT (для умеренного бездорожья);
MT (шины высокой проходимости).

При выборе владельцу следует исходить из того, в каких условиях преимущественно передвигается транспортное средство. Если машина часто эксплуатируется в условиях плохой дороги, то следует выбирать покрышки со специальными выступами – грунтозацепами, которые предотвращают пробуксовку колес, и индексом МТ.

Особое внимание также следует уделить прочности шины, так как в лесу или горах возможны повреждения колес острыми предметами. Если же внедорожник передвигается преимущественно по асфальту, на него можно установить обычные направленные шины, но с более глубоким и редким рисунком протектора (НТ или АТ)

Стоимость шин для внедорожников и кроссоверов зависит от производителя.

Шина внедорожника

Например, цена на одну шину известной фирмы Нankookбудет составлять примерно 100 долларов, а такую же по характеристикам резину отечественного производителя можно приобрести за 70-80 долларов. (цены актуальны на 18.10.2018)

На внедорожной шине маркировка обозначается следующим образом:

Особенности применения

В силу своих конструкционных особенностей, радиальная шина практически вытеснила из производства своих диагональных аналогов, которые можно встретить сейчас только на грузовых автомобилях. И даже несмотря на такой «букет» недостатков, по своим характеристикам радиальные колеса далеко превосходят конкурентов, а потому используются на всех видах современного автотранспорта.

Итак, мы выяснили, какими особенностями характеризуется радиальная шина, как она маркируется и где примеряется. При рассмотрении всех преимуществ и недостатков данных колес становится очевидным, что уже в ближайшее время радиальные покрышки полностью вытеснят с мирового рынка своих диагональных собратьев.

Изобретенная в середине 19 века, первая в мире шина, прежде чем стать очевидным предметом автомобиля сегодня, прошла несколько ступеней своей эволюции, которые выводили ее на новый уровень технического прогресса. Идея облегчить нагрузку на деревянные колеса и уменьшить силу трения, пришла в голову молодому изобретателю Роберту Уильяму Томпсону. Конструкция этой шины была очень проста. Она состояла из внутренней камеры и кожи, которая ее защищала снаружи. Эта конструкция явно относится к первому виду шин нашего времени — камерному. На данный момент их существует четыре:

Камерные.
Бескамерные.
Радиальные.
Диагональные.

Следующая гениальная мысль принадлежит Чальду Кингстону Уэлтчу, который решил использовать стальную проволоку для более прочного соединения камеры и покрышки. Эта конструкция шин применяется уже больше века и только отдельные ее части подверглись совершенствованию.

Особенности покрышек

И диагональные, и радиальные шины для легковых автомобилей выполнены из специальной резины, которая сделана из каучука (искусственного или натурального). При этом основа изготовлена из кордовой ткани — плотно свитых нитей из текстильного, полимерного, металлического материала, расположенных чаще всего продольно и ответственных за прочность.

Снаружи есть брекер — залог жесткости и компенсатор ударов. Он закрыт протектором, отвечающим за качество сцепления с дорожным полотном. Для лучшего контакта на поверхность резины нанесен рисунок, он образует узор из канавок и шашечек, чтобы эффективно отводить грязь и воду.

Важный элемент, которым обладает и радиальный, и диагональный каркас шин – это борт, обеспечивающий достаточно плотное прилегание к ободу.

Визуальное восприятие покрышки зависит главным образом от рисунка протектора. При одинаковом с виду узоре оба варианта будут похожи между собой внешне. Как же их не спутать, особенно новичку? Это как раз та ситуация, когда нужно посмотреть на маркировку и отыскать в артикуле R (в 90% случаев) или D. Это даст вам представление о характере исполнения корда. Давайте разберемся, почему этот момент принципиально важен.

Ротация

Направление вращения покрышек

Некоторые покрышки (например, Бриджстоун) возможно переставлять местами. Делается это только крест – накрест. Это значит, что возможно проехать 45-60 тысяч километров, и после этого поменять расположение колёс. На место правого заднего возможно поставить переднее левое, а на левое заднее – переднее правое. Так можно сделать и с передними колёсами, но в строго определённом порядке.

Если направление движения шины задано – колёса переставляются по одной стороне, т.е. передние шины меняются на задние, и наоборот.

Когда шины симметричные – возможно менять расположение в любом порядке.

Диагональная и радиальная конструкция моторезины

Особенности радиального и диагонального строения мотошин.

Ко всем двухколесным транспортным средствам предъявляются единые эксплуатационные требования –качественные, правильно подобранные под вид дорожного покрытия шины. Будь это быстрый спортивный мотоцикл, эндуро для бездорожья или городской скутер – всех их объединяет проблема выбора колесных шин.

Шины для мотоциклов имеют свои особенности, которые связаны с конструкцией, условиями эксплуатации этих транспортных средств, но в целом их можно подразделить на два больших вида – радиальные (Radial) и диагональные (Bias).

В первой категории, радиальной, корд расположен продольно, т.е. нити не перекрещиваются. Над каркасом располагается многослойный прочный брекер с основой из стальных или синтетических нитей, воспринимающий и распределяющий нагрузки. В радиальной шине меньше внутреннее трение – отсюда и меньший нагрев. При этом центральная часть устроена так, что нити образуют дополнительный, защитный слой. Структура покрышки получается разнородной – центральная часть и боковины обладают разными свойствами. Это сделано для того, чтобы более гибкая боковина и прочный центр протектора обеспечивали надежное сцепление с дорожным покрытием. Особенность двухколесного транспорта в том, что колесо должно обеспечивать надежное сцепление с дорогой не только при вертикальном расположении, но и при кренах, в глубоких поворотах. Радиальные шины имеют широкое пятно контакта, но не такое длинное, как у диагональной покрышки. Этот фактор в сочетании с гибкой боковиной обеспечивает лучшее сцепление шины с дорогой в повороте при наклоне. Свойство пластичной боковой части шины также способствует более мягкому проезду мелких дорожных неровностей, что в общем ощущается большим комфортом в поездках.

В диагональной разновидности нити корда, образующего каркас, расположены диагонально и укладываются под углом к радиусу колеса. При этом структура покрышки получается однородной – и центральная часть, образующая пятно контакта, и боковые части обладают одинаковыми свойствами. Нити корда перекрещиваются. Нагрузка, которую может выдержать моторезина, зависит от количество слоёв корда каркаса. Как правило, их от 2-ух до 6-ти (эта информация есть в маркировке покрышки). Чем больше слоёв — тем больше выдерживаемая нагрузка. Конструкция диагональной шины проще, что обеспечивает ей более низкую стоимость по сравнению с радиальной.

Радиальная конструкция обеспечивает также равномерное давление в пятне контакта и обуславливает равномерный износ. Все эти особенности делают шины с радиальной конструкцией оптимальными для эксплуатации на мощных, скоростных спортивных моделях. Такие шины сохраняют все свойства на скоростях до 240 км/ч (150 миль/ч).

Диагональные шины отлично зарекомендовали себя на тяжелых мотоциклах, грузовых моделях, которые двигаются на относительно невысоких скоростях и загружены больше своих скоростных и спортивных собратьев. На больших скоростях структура диагональной покрышки сказывается на управляемости мотоцикла не в лучшую сторону.

Большой популярностью также пользуются мотошины, объединяющие в себе радиальную и диагональную конструкцию. 2 AT (Dual Angle Technology). Это позволяет объединить достоинства обоих видов и обеспечить сочетание высокой грузоподъемности, комфорта и устойчивости на высокой скорости. Такая конструкция оптимальна для тяжелых круизных мотоциклов, чопперов, рассчитанных на дальние поездки с комфортом. Стоит отметить модель компании Michelin, в строении каркаса модели Michelin Pilot Road 4 которой использованы элементы радиальной и диагональной конструкции.

Радиальные шины – особенности модели

В 1952 г. появились радиальные покрышки. Новинку представила компания Michelin. Дебют состоялся у модели грузовых шин. Они отличались от привычных колёс другим расположением нитей корда, которые располагались под углом 90° к боковинам. Благодаря этому резина стала более эластичная, что повысило качество комфорта передвижения.

Слойность радиального корда может быть какой угодно: 1, 2, 3, 4, 5 и т.д. такая особенность позволила инженерам облегчить конструкцию изделия. Самый крепкий слой – брекер, как правило изготавливается из металлических жил. Этот элемент обеспечивает безопасность внутренней части покрышки, а также исключает деформацию протектора. Каналы и канавки не сжимаются, а блоки и шашки не проскальзывают. Какие особенности есть у радиальных шин?

Преимущества:
- продолжительный срок службы;
- хорошая теплоотдача, что исключает перегрев;
- низкое сопротивление качению, что экономит топливо;
- широкая площадь пятна контакта с неизменяемой формой.
Недостатки:
- слабые боковины;
- высокая стоимость;
- плохая ремонтопригодность.

Покрышки данной конструкции широко используются на всех видах транспорта: велосипеды, мопеды, мотоциклы, легковые автомобили, грузовики, автобусы и прицепы. Как правило почти все они бескамерного типа TL (Tubeless). Исключения могут быть у двухколёсной техники.

Как верно выбрать?

Рассматривая типы шин, помните об общих правилах, которых стоит придерживаться в момент покупки:

Определяться следует с учетом сезонности, то есть в зависимости от температурного режима эксплуатации отдавать предпочтение зимней, летней или всепогодной резине. Первая рассчитана на морозы, заснеженные и обледенелые трассы, вторая отличается хорошим сцеплением с дорожным полотном, но теряет эти положительные свойства при +7℃ и ниже

Третьи универсальны и ориентированы на погоду с +6…+11℃.
Стоит обращать внимание не только на номинальный размер, но и на высоту протектора, которая больше у шипованных вариантов.
Не рекомендуется устанавливать диагональные модели совместно с радиальными — шины автомобиля и спереди, и сзади должны быть одного типа.
Доступность не главное. Помните: чем дешевле резина, тем хуже состав ее смеси и структура корда, что влечет за собой неприятные последствия.
Следует останавливаться на изделии с направленным узором, если в местах частых поездок традиционно выпадают значительные осадки.
На грунтовые и достаточно вязкие дорогие ориентированы покрышки с завышенным протектором.
При скоростной и агрессивной манере езды выбирайте вариант с малым количеством ламелей по горизонтали.
Учитывайте, чем толще слой истираемого покрытия, тем больше шума, и наоборот.

Особенности строения шины

По сути, автомобильная шина представляет собой элемент, выполненный из резины, кордовых и металлических нитей. Ее крепят на ободе колеса.

Устройство покрышки состоит из нескольких частей.

Каркас. Его задача препятствовать деформации. Этому способствует особое расположение нитей корда. Сырьем для их изготовления служит: хлопок, капрон, вискоза, стальная проволока.
Брекер. Он находится между протекторным слоем и каркасом, и обеспечивает их связь. Другие задачи: смягчение ударного воздействия, равномерное распределение нагрузки, предотвращение отслоения протектора. Кордовые волокна в брекере всегда располагаются по диагонали.
Протектор. Он выполнен из резины, имеет значительную толщину и особый рисунок. Функции сводятся к защите каркаса, созданию сцепления.
Борта. С их помощью осуществляется посадка на диск. Для усиления жесткости борта дополняются проволочными кольцами из стали, которые окружены резиной.
Боковины. Они защищают каркас от влаги и повреждений с двух сторон, а также служат для нанесения маркировки.
Плечевая часть соединяет боковины с беговой дорожкой, а также участвует в сцепление с дорогой при поворотах и преодолении препятствий.

Главное отличие – направление армирующих элементов

В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.

В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

На картинке: Диагональная и радиальная шина в разрезе.

Практические преимущества каждого типа шин для сельхозтехники

Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

На картинке: Пятно контакта для диагональной и радиальной шин.

Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!

У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.

Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.На видео: Разница между радиальной и диагональной покрышками (0:54сек).Статья подготовлена по заказу сайт Автор статьи: Абдрахманов А. Н.

Почитайте, получилось интересно. Кстати там еще и таблицы есть. Сегодня я хочу поговорить о диагональных и радиальных покрышках. Понятно, что тема избитая и очень много информации в интернете по этому вопросу. Однако очень много заумных статей написанных техническим языком, не совсем понятным для обычного обывателя. Сегодня я постараюсь рассказать о их строении, простым человеческим языком. НЕ буду тянуть, начнем…

Первый тип (расположение нитей в конструкции по диагонали) сейчас очень редко можно встретить на дорогах. «Почему?» – зададите вы вопрос. Да все просто, преимуществ у радиальных типов гораздо больше, поэтому многие, да практически все производители отказываются от производства диагональных шин. Поговорим о названии.

Откуда пошло такое название диагональные и радиальные покрышки? Это идет от строения самой резины. Основа любого колеса — это каркас, который делается из слоев, в котором есть тканевые нити. Именно тканевые нити дают необходимую прочность и устойчивость конструкции. Это основа колеса. Далее идет так называемый верхний слой, на котором построен сам протектор, так называемый БРЕКЕР, в который вживлен металлический силовой корд, это и есть силовая часть любого колеса. Различия кроются именно в нижнем первом слое. А точнее в его направлении в конструкции.

Строение шины

Как отличить радиальную шину от диагональной

Колесные шины бывают двух популярных разновидностей — радиальные и диагональные. В чем заключается специфика тех и других?

Что представляет собой радиальная шина?

Радиальная шина имеет в своем составе однослойный корд, который перетянут от одной боковой части к другой так, что присутствующие в его структуре нити не перехлестываются друг с другом. Расположены они под углом 90 градусов. Верхний слой каркаса данной шины обтянут специальным поясом, изготовленным из прочного жесткого корда (как правило, стального, иногда — сшитого из ткани).

Радиальная шина

Чаще всего радиальные шины классифицируются как бескамерные. Радиальная шина обычно оснащена 1 бортовым кольцом.

Тот факт, что шина — радиальная, обозначается буквой R на ее боковой части. Иногда рядом присутствуют слова Radial или Belted.

Главные преимущества радиальных шин:

высокая устойчивость к износу;
долгий срок службы;
пониженное сопротивление качению (за счет этого появляется возможность экономнее расходовать топливо);
обеспечение хорошей управляемости и устойчивости автомобиля;
обеспечение хорошего сцепления с асфальтом (это обусловлено большой площадью контакта поверхности шин с дорогой);
легкость;
способность выдерживать высокие нагрузки;
высокая теплопроводность каркаса.

Вместе с тем есть у рассматриваемых типов шин и недостатки. В числе таковых:

уязвимость боковой части к механическому воздействию;
относительно высокая цена.

Радиальные шины считаются самыми распространенными в автомобилестроении. В свою очередь, на колесах специальных технических средств, равно как, конечно же, и многих автомобилей, часто можно встретить диагональные шины. Изучим их особенности.

Маркировка шин

Существуют различные формы маркировки размеров шины.Они отличаются друг от друга с целью обеспечения различия между типами шин.

Маркировки размеров следует рассматривать таким же образом,как и номер детали для грузового автомобиля, поэтому его владелец должен быть уверен, что шины, устанавливаемые на его транспортном средстве, имеют точную маркировку, указанную в руководстве для транспортного средства, или являются одобреным альтернативным вариантом.

Большинство маркировок размеров указывают размеры, тип, конструкцию и возможности шин по достижению заданной скорости.

МАРКИРОВКА РАДИАЛЬНЫХ ШИН

Шина 315/80R22.

5 156/150 L 315 — ширина профиля шины в мм 80 — профиль (номинальное отношение высоты профиля к его ширине в процентах) R — радиальная кострукция (R=радиальная) 22.

5 — диаметр обода в дюймах 150 — индекс нагрузки (максимальная нагрузка на шину одинарного типа) 156 — индекс нагрузки (максимальная нагрузка на шину сдвоеного типа) L — индекс скорости

МАРКИРОВКА ДИАГОНАЛЬНЫХ ШИН

Традиционные шины: Традиционные внедорожные шины называют также шинами с узким основанием. Отношение высоты профиля к ширине профиля у традиционной внедорожной шины равно 95%

Шина 18.00-2518.00 — ширина профиля шины в дюймах

25 — диаметр обода шины в дюймах

Широкопрофильные шины: У внедорожных шин с широким основанием отношение высоты профиля к ширине профиля составляет около 85%

Сезонность автошин и правила их установки

Первым делом посмотрим на маркировку. На боковой части авторезины могут быть следующие обозначения:

«M+S» или «M&S» – это не указывает на сезон и обычно означает, что на таком транспорте можно передвигаться по бездорожью, грязи, слякоти. На протектор нанесены очень глубокие желобки, которые способствуют отводу загрязнений.
Если написано WATER, RAID, AQUA, значит у такого протектора очень хорошее сцепление с влажным покрытием.
Для зимних вариантов все еще проще. У них на боковине нанесена снежинка или английское слово Winter.
Прочитать All SEASON, ROAD+WINTER или ANY Weather можно на всесезонке.

Сезонная установка ничем не отличается от общих правил. Внимательно смотрите за направлением стрелки, а если ее нет – за расположением канавок.

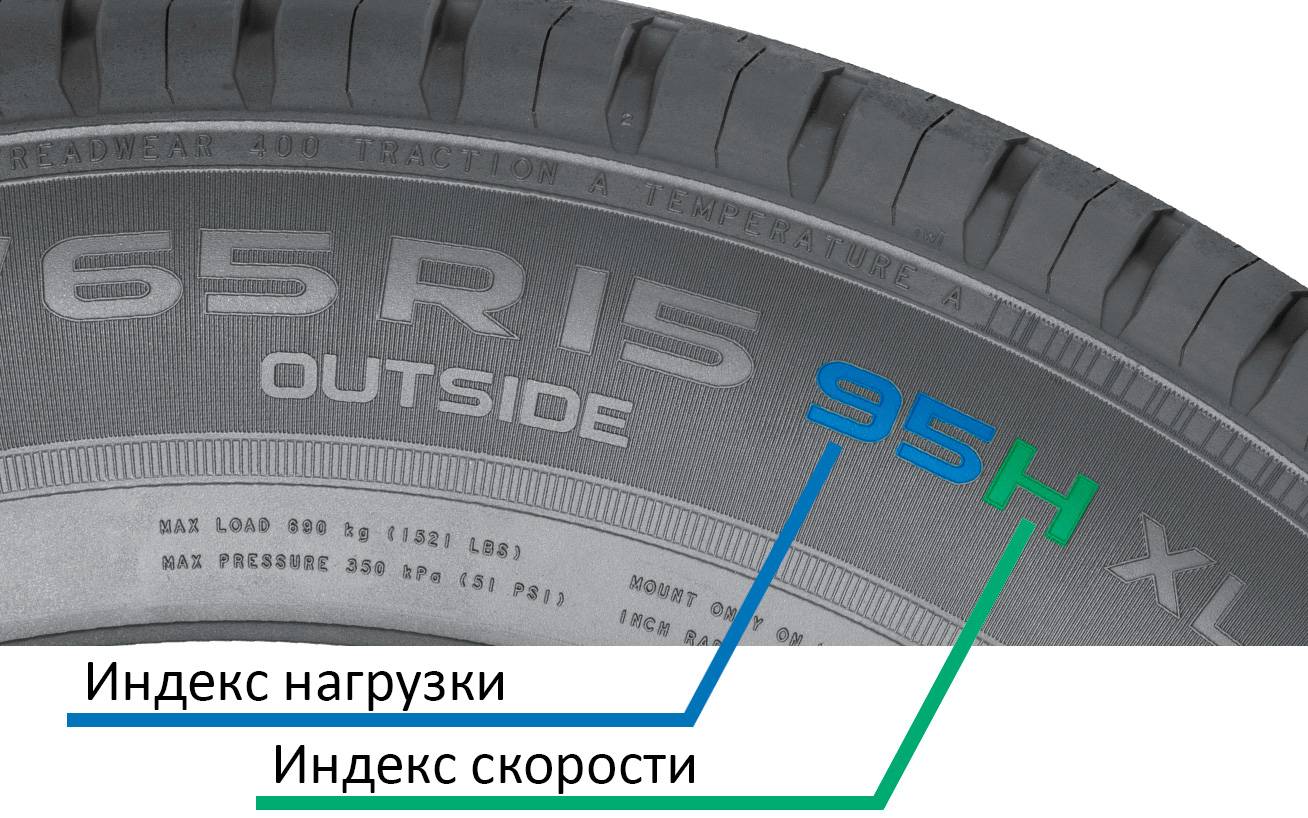

Индексы нагрузки и скорости

При покупке грузовых шин обратите внимание на индекс нагрузки. По этому показателю можно определить верхний порог веса, устанавливаемый заводом-изготовителем для резины. Его нужно сопоставлять с паспортными данными грузоподъемности транспорта и допустимого веса на колесо оси

Для определения правильного индекса можно использовать таблицы. В них доступно только два поля — само значение и вес, который для него характерен

Его нужно сопоставлять с паспортными данными грузоподъемности транспорта и допустимого веса на колесо оси. Для определения правильного индекса можно использовать таблицы. В них доступно только два поля — само значение и вес, который для него характерен.

Применительно к грузовым машинам нужно знать, что колеса могут иметь две шины. В таком случае нужно выбирать покрышки с возможностью такого применения. Распознать подходящую модель можно по указанию двух цифр индекса нагрузки, указанных через слеш (как в рассмотренном выше примере).

Если на грузовике имеется ось со спаренными колесами, нагрузка считается для шести, а не четырех шин. В таблицах чаще всего приведены данные для индексов от 50 (соответствует 190 кг) до 169 (5,8 тонн).

Для нашего примера «140/142» можно говорить, что покрышки выдерживают вес при одном колесе 2,5 тонны, а при двух — 2,65. Как видно, допустимая нагрузка при использовании спаренной версии увеличивается не в два раза, как думают многие, а всего на 5-7%.

Как правило, на грузовиках устанавливаются шины типа «М», что ограничивает скорость до 130 км/ч. Возможны и другие варианты: L(до 120 км/ч), N(до 140 км/ч)

При эксплуатации важно не только не превышать максимальный параметр, но и придерживаться скорости на 10-20% меньше разрешенной

Радиальная шина

Главная
Все о шине
Радиальная шина

Радиальной шиной называется такая автопокрышка, нити корда, в основе которой, расположены от одной боковины резины до другой, перпендикулярно окружности колеса автомобиля. Эти нити имеют один слой, поверх которого наложено верхнее покрытие из стали или плотной ткани. Маркировка этого вида автопокрышки выделяет ее при помощи буквы R на боковине автомобильного колеса или словами “BELTED” или “RADIAL”.

Какие преимущества можно выделить у радиальной шины?

Автомобильные покрышки разделяют на два типа по их структуре: диагональные и радиальные. Диагональное колесо отличается тем, что нити корда в его основе накладываются внахлест. Рассмотрим “плюсы” радиальной резины относительно диагональной:

Износостойкость и, как следствие, долгий срок эксплуатации.
Достижение высокой курсовой направленности автомашины, управляемости.
Большая и надежная область контакта поверхности автомобильной резины с дорожным покрытием приводит к надежному сцеплению шин. Место соприкосновения резины с дорогой не меняет площадь из-за брекера. Брекер — промежуточная составляющая автомобильного колеса между кордом и рисунком протектора. Эта часть покрышки не позволяет менять форму и размер пятну контакта.
Надежно защищенный каркас автопокрышки приводит к снижению вероятности трещин и других повреждений на покрытии резины.

На какие слабые места радиальных шин нужно обратить внимание?

Явных негативных качеств у этих автомобильных колес нет, но есть вытекающий из особенности структуры момент, о котором водителю нужно знать:

Невысокая прочность боковых сторон автопокрышек, как результат перпендикулярного построения нитей корда в резине. Боковины подвержены повреждениям, от которых в силах обезопасить резину сам автовладелец. Предотвратить порезы, проколы, потертости можно, соблюдая аккуратный стиль вождения без ударов по колесам во время езды или при парковке к бордюру.

Каковы показания к эксплуатации радиальных шин?

Для того чтобы автомобильное колесо смогла продемонстрировать все заложенные в нее производителем качества, нужно разобраться в рекомендациях ее установке и уходу. Если комплект радиальной резины окажется с направленным рисунком протектора, на ее поверхности будет находиться маркировка в виде стрелки. Эта стрелка обозначает направление движения автомобиля. Монтаж такой автопокрышки нужно производить в соответствии с этим обозначением.

Если производится установка радиальной шины с асимметричным рисунком протектора, то необходимо знать рекомендацию к монтажу: лицевая сторона резины должна соответствовать лицевой части автомобильного диска. Маркировка, способствующая их верному совмещению: “INSIDE” и “OUTSIDE”.

Уход за радиальным типом автомобильных колес заключается в осторожной их эксплуатации на дорогах. Бережному обращению к боковинам резины и обращение за консультацией и помощью специалистов при возникновении на протекторе или боковой части автопокрышки трещин и других дефектов

Радиальные шины – изучаем сложности характера
