Проверка высоковольтных проводов зажигания

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.
Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.

- Включите режим омметра.
- Снимите провод со свечи первого цилиндра и катушки зажигания.
- Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:

Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

2 комментариев на “Неисправности высоковольтных проводов зажигания и на что обращать внимание при выборе”

Провода высокого напряжения автомобиля могут потрепать нервы начинающему автолюбителю. Именно их некорректная работа является признаком неравномерной работы двигателя. Новичок начинает шевелить провода руками и сразу получает удар током. Кстати, были случаи с летальным исходом. Все зависит лишь от здоровья человека. Поэтому провода трогать руками категорически запрещается.

Есть простой способ убедиться в неисправности проводов высокого напряжения. Необходимо завести мотор, открыть капот, выключить свет в гараже. Если вы видите «гирлянду», по проводам «бегают» маленькие искры, то, не задумываясь, идите в магазин и приобретайте новый комплект проводов.

Рекомендую остановиться на силиконовых ПВД. Пусть они стоят дороже, Но они реально прослужат в два раза дольше своих резиновых аналогов. Силикон не дубеет со временем, он эластичен. Колпачки отлично прилегают к свечам зажигания и создают необходимую герметичность. Даже во время сильного ливня ваше зажигание будет работать как часы.

Для зажигания очень важны высоковольтные провода. Так, если сразу заметили, что движок начинает троить и вибрировать, сразу нужно бить тревогу и проверять систему зажигания вместе с проводами. Возможно, тревога будет ложной, потому что возможен просто плохой контакт со свечей (вследствие вибрации контакт мог отойти). Кстати, такая симптоматика характерна так же и неисправным свечам, их тоже следует проверить по ходу осмотра. Ну, а если заметно что есть разрывы, утечки, то тут уже без замены не обойтись

Для того чтобы подобрать правильные, правда, еще следует обратить внимание на такие характеристики, как многослойность изоляции и стекловолокно с графитовой пропиткой в сердечнике провода. Думаю, если производитель осветил эти моменты на упаковке, тогда можно смело приобретать их

Нужно помнить, что следует уделить внимание проверке зажигания и проводки перед холодами, так можно избежать лишней мороки со стартом двигателя при морозах.

Вопросы, рассмотренные в материале:

Зачем нужны высоковольтные провода зажигания
Каковы причины и признаки неисправности этих проводов
Как проверить высоковольтные провода зажигания
Как правильно выбрать высоковольтные провода зажигания

Среди всей автомобильной электрики отдельного внимания заслуживают высоковольтные провода зажигания, называемые также свечными проводами. Они особенны тем, что могут выдержать ток высокого напряжения, предохраняя от него другие узлы и механизмы автомобиля. Любой автовладелец обязан знать, каким образом проводится проверка высоковольтных проводов зажигания, ведь любая неисправность свечной электрики может повлечь за собой выход из строя дорогих комплектующих.

Ремонт высоковольтных проводов

Лучший вариант – приобретение нового комплекта ВВ. Но что делать, если неисправность случилась в пути, и рядом нет ни магазинов, ни автосервисов? Если видно, что повреждена изоляция, то дефектное место можно замотать изолентой, чтобы не было пробоев на «массу». Проблема может крыться и в наконечнике: его необходимо плотнее обжать вокруг автомобильного провода зажигания. Но в любом случае ремонт высоковольтных проводов — временная мера: поход в магазин неизбежен.

с плохими высоковольтными проводами у вас могут возникнуть много неприятних ситуаций перебои в работе двигателя, будет пробивать искра на массу,может троить , может возрасти расход топлива их нужно срочно заменить

Неисправности в первичной или вторичной цепи системы зажигания, а так же некоторые механические неисправности двигателя, влияют на форму осциллограмм выходного напряжения катушки зажигания и на форму осциллограмм выходного напряжения коммутатора. Ниже будут рассмотрены примеры осциллограмм напряжений неисправной системы зажигания, которые показаны на иллюстрациях красным цветом. Для сравнения, зеленым цветом показаны осциллограммы напряжения исправной системы зажигания.

Неисправности высоковольтных проводов

Такие неисправности как обрыв высоковольтного провода или слишком высокое его сопротивление приводят к уменьшению мощности искрового разряда между электродами свечи зажигания. В случае обрыва высоковольтного провода, в месте обрыва образуется дополнительный искровой промежуток, включенный в цепь последовательно. В зависимости от величины этого дополнительного искрового промежутка, вследствие обрыва высоковольтного провода могут возникать пропуски воспламенения топливовоздушной смеси на некоторых режимах работы двигателя, может наблюдаться снижение разгонной динамики двигателя, снижение мощности двигателя. В критических случаях обрыв высоковольтного провода может привести к полному прекращению искрообразования между электродами свечи зажигания. Продолжительная работа двигателя с неисправной системой зажигания может привести к пробою высоковольтной изоляции элементов системы зажигания, а так же к повреждению силового транзистора коммутатора. В отдельных случаях возможны механические повреждения двигателя, системы очистки отработавших газов.

Высоковольтные провода зажигания многие автолюбители привыкли называть свечными проводами. Второе название более понятно описывает их задачу в автомобиле, которая сводится к передаче электрического тока от катушки зажигания к свечам. Из названия можно понять, что данные провода отличаются от всех остальных, установленных в автомобиле. Их особенность в способности выдержать проходящее по ним высокое напряжение и защитить от него другие агрегаты машины. Каждый водитель должен знать, как проверить высоковольтные провода зажигания, поскольку эксплуатация машины при их неисправном состоянии может привести к выходу из строя дорогостоящих устройств и деталей.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

Проверка высоковольтных проводов

Проверка проводов мультиметром

Первый признак неисправности проводов – наличие наружной искры на ВВ проводах.Легко увидеть в тёмное время суток, заглянув под капот.

Следующий способ так же лучше проводить в тёмное время суток: берём кусок провода и зачищаем его с обеих сторон. Далее одним концом замыкаем провод на «массу» (аккумулятор, либо корпус машины), другим концом проводим по проводам на стыках, колпачках и т.д. если есть утечка, то образуется искра.

Для проверки же сопротивления проводов нам понадобится мультиметр в режиме омметра.

Чтобы не перепутать провода, удобнее их проверять поочерёдно, т.е. снимаем провод с 1-го цилиндра и снимаем другой конец этого провода с модуля зажигания.

Выключаем зажигание.
Снимаем один конец провода с цилиндра.
Другой конец провода снимаем с модуля зажигания (как на рисунке).
Подсоединяем оба конца к омметру и смотрим показания.
Проводим такую же операцию на всех проводах.

У исправных проводов сопротивление должно варьироваться от 3,5 до 10 кОм в зависимости от производителя (написано на изоляции проводов). А допустимый разброс составляет 2-4кОма. Если разброс больше, то провода нужно заменить (Замена высоковольтных проводов ВАЗ).

Причины выхода бронепроводов из строя

Почему бронепровода вообще перестают работать? Самая распространенная причина — это естественный износ и старение. Работая в условиях сильного перепада температур, вибраций и под воздействием высокого напряжения, изоляция высоковольтных проводов со временем перестает выполнять свою функцию. Также страдают места соединений со свечами и катушками или трамблером, то есть “колпачки”.

В результате такого воздействия провода начинают “пробивать”, теряя часть передаваемого на свечу зажигания напряжения. Также под воздействием электрического тока центральная жила со временем выгорает и истончается — поэтому у проводов растет сопротивление.

Зачастую результаты старения можно заметить визуально — по трещинам и повреждениям проводов. Но если их не видно, пробой помогут определить другие методы диагностики.

Вторая распространенная причина — это механические повреждения. Они возникают в результате некорректной замены проводов или неудачных действий во время ремонта

Поэтому важно всегда укладывать провода с использованием хомутов — так, чтобы исключить их соприкосновение с другими деталями под капотом. В таком случае чаще всего возникает обрыв внутри провода, хотя возможен и пробой — поэтому и нужна диагностика

Помните, что в случае повреждений провода их самостоятельный ремонт изолентой или силиконовым герметиком не позволяет восстановить заводские характеристики изоляции.

Более редкие причины — это неисправности других компонентов системы зажигания. Например, при пробое катушки может быть превышено максимальное напряжение для провода и он полностью выходит из строя. Или дефекты в работе свеча зажигания могут приводить к росту сопротивления соответствующего ей провода.

Специалисты рекомендуют производить замену высоковольтных проводов каждые 80-90 тысяч километров пробега либо после замены каждого третьего комплекта свечей (при условии использования обычных никелевых).

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Лучшие бренды-аналоги

В рейтинг производителей проводки входят компании NGK, Bosch, Bautler, Finwhale и Cargen. Хорошие оценки пользователей получают наборы от Beru, Tesla, Kross, Slon и Bremi.

NGK

Японская компания NGK — один из основных производителей систем зажигания. Он выпускает провода с резистором и распределенным сопротивлением. Элементы надежно защищены от загрязнений и хорошо фиксируются, но работают всего 1-2 года.

Самые распространенные на рынке — провода зажигания NGK.

Beru

Немецкий производитель Beru поставляет на рынок медные и стекловолоконные провода для различных марок автомобилей. Изделия работают до 5 лет и нечувствительны к коррозии, но могут давать пробой из-за тонкой изоляции.

К плюсам проводов зажигания Beru следует отнести их нечувствительность к коррозии.

Bosch

Немецкие провода Bosch производят из меди или стекловолокна с графитом. Комплект прослужит водителю не менее 2-3 лет. Силиконовый наконечник не допускает попадания влаги и пробоя.

Срок службы проводов зажигания Bosch 2-3 года.

Cargen

Продукция российского производителя Cargen отличается хорошей передачей тока, невысокой ценой и стабильностью в работе. Главный недостаток — недостаточно плотная фиксация колпачков. Срок эксплуатации составляет до 3 лет.

Провода зажигания Cargen отличает хорошая передача тока.

Kross

Компания из Кореи поставляет провода для азиатских автомобилей и вторичного рынка. Преимущества комплектов Kross — доступная цена и стабильная работа двигателя. К недостаткам относят непрочную изоляцию и плохую фиксацию колпачков.

Провода зажигания Kross при доступной цене обеспечивают стабильную работу двигателя.

Bautler

Английские провода Bautler имеют стекловолоконную жилу, заключенную в волокна из нержавеющей стали. Для минимальных потерь тока контакты выполняют из меди. Снаружи провод защищен каучуком, а контакты — никелем. Срок службы изделий — до 4 лет.

Контакты проводов зажигания Bautler защищены никелем.

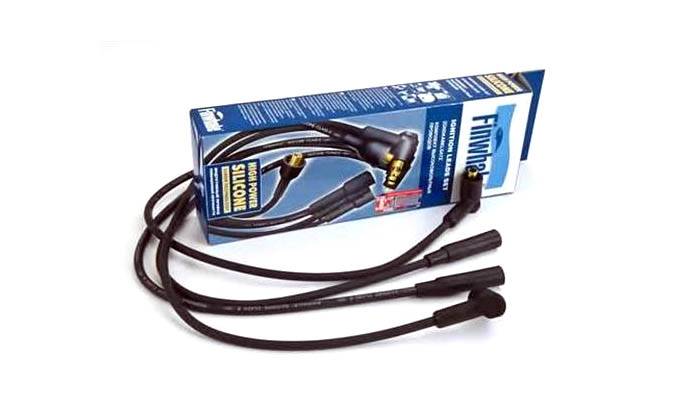

Finwhale

Швейцарские провода Finwhale имеют качественные комплектующие, которые обеспечивают стабильную работу мотора. Их сердечник выполнен из кевларовой нити с графитом, а изоляция — из 2 слоев силикона. Компания выпускает 2 серии кабелей: на 1,1 и 5,6 кОм/м.

Компания Finwhale выпускает провода на 1,1 и 5,6 кОм/м.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: Поломка в дороге. Что делать?

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Выход проводов зажигания из строя

Снижение проводимости кабелей или другие неполадки в системе зажигания приводят к неполному сгоранию топлива, повышенному потреблению бензина и повышению токсичности выхлопа. При появлении признаков поломки нужно провести тест с мультиметром.

Причины появления неисправностей

Причиной поломок проводов становятся:

нарушение изоляции;
некачественный проводящий или защитный слой;
отслоение жилы;
коррозия;
повреждение колпачка, провода или контактов.

Признаки поломки

К симптомам неполадок высоковольтных кабелей относят:

медленное зажигание;
проблемы с запуском двигателя;
запах озона под капотом;
повышение расхода топлива;
«троение» мотора, прекращение работы на высоких оборотах;
движение машины рывками;
появление открытой искры.

Проверка элементов

Порядок проверки проводов зажигания:

Открыть капот и визуально оценить состояние системы в процессе работы двигателя. В темном помещении сильные пробои тока можно увидеть без специального оборудования. Прикасаться к кабелям при работающем моторе запрещено.
Заглушить двигатель. Подготовить мультиметр, резиновые перчатки, небольшие кусочки бумаги с отметками для маркировки кабелей.
Отсоединить провода от цилиндров в последовательности «1-3-4-2», снять с трамблеров. Очистить от грязи и масла.
Осмотреть поверхность и контакты. При отсутствии видимых повреждений подключить к контактам щупы мультиметра, измерить сопротивление. Значение выше 10 кОм свидетельствует о неисправности.

Прозвонить провода можно методом поднесения к корпусу автомобиля.

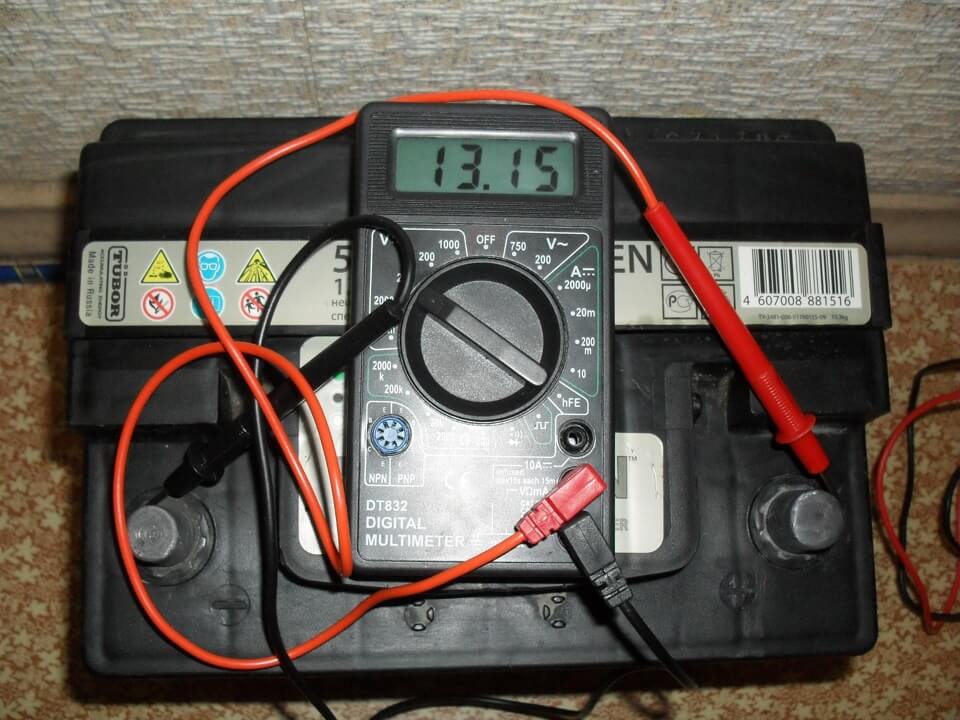

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Причины и признаки неисправности ВВ проводов зажигания

Причины неисправности: износ изоляции, разрыв защитного колпачка, коррозия металлического наконечника. Эти проблемы приводят к тому, что на свечу зажигания перестает поступать импульс достаточного напряжения для получения искры.

Как влияют на работу двигателя пробитые высоковольтные кабели:

мотор троит при запуске из-за нарушения синхронной работы цилиндров;
нехарактерные помехи во время работы аудиосистемы, FM радио;
сбоят датчики на панели приборов;
позднее зажигание.

Увеличенный расход топлива и нехарактерный цвет выхлопного газа относятся к дополнительным признакам пробоя

На них обращают внимание, только если двигатель троит, работает рывками

Игнорирование неисправности приведет к тому, что в автомобиле начнут некорректно работать электронные узлы, поскольку пробой вв провода продуцирует высокое электрополе под капотом авто.

Какое должно быть сопротивление проводов зажигания?

ВВ провода (высоковольтные) служат посредниками между катушкой зажигания и автомобильными свечами по ним проходит необходимый для запуска машины импульс. Они рассчитаны на высокое напряжение и покрыты специальным изоляционным слоем, обеспечивающим минимальную потерю значения импульса.

Нормальное сопротивление высоковольтных проводов зажигания обязательно будет пропорционально длине элемента. То есть, фактически, чем больше элемент, тем большим значением сопротивления он может обладать.

Также есть руководства, где указано, что оптимальное сопротивление должно равняться 5 КОм +/- 1. На автофорумах можно найти информацию, что данное число на практике возрастает до 8-12 КОм. В случае обрыва провода сопротивление сильно возрастет.

От чего зависит сопротивление:

Модель и мощность автомобиля
Технические характеристики провода

Для новых и исправных проводов в большинстве случаев оптимальными станут значения 7,5-10-11-14.

В любом случае сопротивление проводов высокого напряжения машины для разных авто будет различным и нужно руководствоваться мануалом. Также показатель напрямую зависит от выбранного производителя проводов.

Вот примеры разницы показателей деталей разных производителей (в КОм):

«Тесла» – 6;
«Карген» – 0,9;
«Слон» – 4-7;
«ПроСпорт» – стремится к 0.

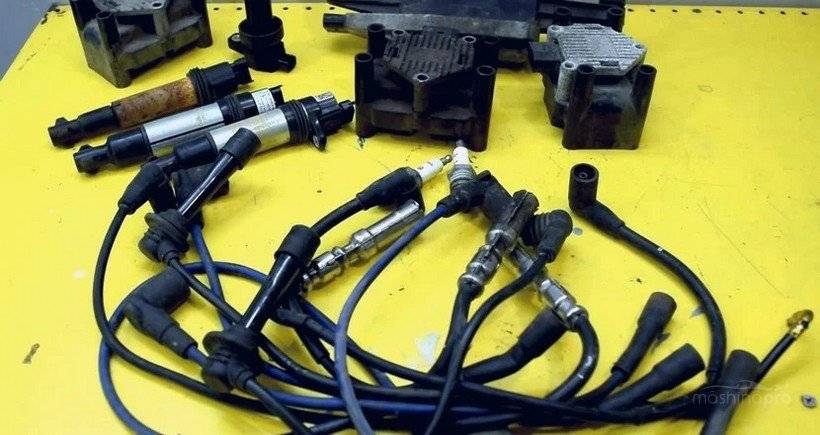

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

полимерный экранизирующий слой;
внутренняя изоляция, изготовленная на основе силикона;
каркас в виде оплетки из прочной синтетики;
наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников

Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».
