Несколько способов проточки без снятия
Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.
- Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
- Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
- Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
- Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.
После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.
Где искать неисправность
- Биение передних дисков часто отдается не только в педаль, но и в руль.
- Биение задних лучше ощущаются через вибрации на кузове.
- Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
- Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.
Методы обработки тормозных дисков
Наиболее неудобным вариантом проточки является обработка выработанной поверхности на токарном станке. Для этого придется снять колесо, разобрать узел и демонтировать деталь для обработки. После проточки возвращаем все на место.
Современные санки способны выполнить операцию даже без демонтажа диска. Достаточно лишь снять колесо, а затем зафиксировать на автомобиле агрегат. Обработка занимает несколько минут. После нее возвращаем колесо на место и можем сразу ехать.
В третьем случае достаточно воспользоваться напильником или заточным камнем. Никакого спецоборудования не нужно. Часто результат получается достаточно эффективным.
Проведение работ
Соприкасаясь с диском, колодка сама изнашивается и нарезает на поверхности диска слабые борозды. Впоследствии они становятся глубже. За счет того, что колодка начинает тереть не по все рабочей своей площади, а лишь по гребням нарезанных канавок, то эффективность работы тормозной системы уменьшается. Убрав гребни, мы вернем большую площадь соприкосновения, и качество торможения повысится.
Использование станков
Перед тем как проточить тормозной диск своими руками с помощью специального станка, необходимо снять колесо. Для этого поддомкрачиваем нужную сторону. Далее подсоединяем на болты или шпильки вращающуюся часть оборудования. На стационарные элементы колесного узла фиксируем рабочий блок, который будет проводить выравнивание поверхности.
Весь станок умещается на небольшую тележку, которую удобно подкатывать к каждому из колес поочередно. Работа с каждым колесом занимает не более 10 минут. Популярным является оборудование PRO-CUT. Параметры обработки контролируются с помощью экрана.
Удобство этого метода очевидны:
- не нужно много разбирать, достаточно снять колесо;
- полученная точность сравнима с новыми заводскими параметрами биения и чистоты поверхности;
- быстрота обработки и контроль результата в любую секунду процесса.
Также используется проточка со снятием тормозного диска. В этом случае понадобится специальная оправка, на которую будет базироваться диск, чтобы минимизировать биение. Если все сделать аккуратно на токарном станке, то можно обойтись без дополнительной балансировки. Если биение более 0,1 мм, то необходимо провести повторную обработку.
Работа подручными средствами
Для тех, у кого нет желания или возможности проводить обработку с помощью станка, то можно воспользоваться обыкновенным напильником или заточным бруском. Работать напильником удобнее со снятым диском. Основной задачей является аккуратная фиксация диска в тисах и контроль толщины в обрабатываемой плоскости. Однако такой метод даст слабые результаты и приведет к появлению биения.
Более эффективным методом можно назвать обработку неснимаемого тормозного диска. Для этого поднимаем домкратом нужную ось автомобиля и снимаем колеса. Заводим авто и прогазовываем на высшей передаче. Одновременно напарник касается напильником или крупнозернистым заточным камнем поверхности диска.
Метод дает меньшее биение, чем при ручной обработке напильником. Стоит регулировать нажим, чтобы он был примерно одинаковым, не позволяя врезаться инструменту глубоко в тело диска. Такая работа занимает 20-30 минут.
После проточки желательно промыть с помощью растворителя поверхность диска. Применять масло или масляную ветошь для промывки категорически запрещено, чтобы не снизить коэффициент трения.
Что такое проточка
Снятие и замена тормозных дисков Лада Калина
Не все автомобилисты знают, когда можно обойтись обычной шлифовкой или проточкой, а в каких ситуациях лучше провести замену тормозных колодок или самих дисков.
Есть множество причин, из-за которых на поверхностях тормозных автомобильных дисков появляются бороздки, а по краям, где прилегает колодка к диску, образуются так называемые буртики. Но на этом вопросе детально останавливаться не буду. Если захотите, напишу отдельный материал, в котором подробно опишу причины износа тормозного узла, последствия и решения возникающих проблем. Пока же продолжим изучать актуальную тему.
Технология проточки подразумевает снятие поверхностных дефектов с рабочих поверхностей автомобильных тормозных дисков.
При этом у каждого диска есть свои ограничения по минимальному слоя рабочей поверхности, при котором узел сохраняет свою эффективность. Узнать этот показатель можно из руководства по эксплуатации, если стоят заводские тормоза, либо в описании запчасти, которую вы устанавливали на свой автомобиль.
Бывалые автомобилисты и специалисты советуют одновременно с проточкой или расточкой тормозных дисков менять колодки. Это актуально в ситуациях, когда причина износа кроется именно в наличии дефектов на тормозных колодках. А когда бюджет достаточно обширный на ремонтно-восстановительные работы, зачастую лучше сразу купить комплект новых дисков, а не пытаться восстановить старые.
Особенно замена предпочтительнее расточки, если вы проводите шлифовку своими руками, не имея в распоряжении специальный стенд, профессиональный станок и соответствующие навыки
Причем совершенно неважно, какой автомобиль вы ремонтируете, старенькую Газель, ВАЗ или новую иномарку
Когда балансировку выполнить невозможно
Существуют ситуации, когда правильный баланс колеса, даже при соблюдении всех рекомендаций по проведению процедуры, установить невозможно. Происходить это может по следующим причинам:
- В колесо попал инородный предмет. К примеру, между диском и шиной оказался винтик или гайка. Проблему в этом случае решает перебортирование колеса.
- Некачественная покрышка. Если слои резины на покрышке нанесены неравномерно, добиться баланса не получится. Шину придется заменить или выполнить точечную балансировку колеса в сборе на профессиональном оборудовании.
- Деформирован колесный диск. Чаще всего неидеальной геометрией отличаются штампованные диски. Особенно российского производства. Проблема решается прокаткой или заменой диска.
Общий вес грузов, установленных на новое колесо, не должен превышать 60-ти граммов. Если для достижения баланса приходится устанавливать грузики весом более 60-ти граммов, стоит проверить правильность сборки колеса, геометрию диска и качество покрышки.
Дополнительную проверку правильной балансировки колес проводят в движении. Если на скорости 90-100 кмч не ощущаются постукивания, толчки в руль или вибрация, значит, все действия выполнены правильно. Новичку для подтверждения результатов работы целесообразно пройти диагностику на СТО. Если мастера констатируют наличие баланса колес, в дальнейшем можно смело заниматься процедурой самостоятельно.
Многие водители задаются вопросами: возможна ли балансировка колес своими руками, нужно ли самостоятельно проводить данную процедуру, не навредит ли транспортному средству этот процесс. В данной статье вы найдете ответы на все интересующие вас вопросы.
Всем знакомо приятное чувство, когда вы сделали что-то своими руками, не обращаясь за помощью специалистов. Самостоятельная балансировка колес является отличным методом сэкономить свои средства. Если понять механизм и сделать все правильно, это не займет много времени.
А зачем вообще нужна балансировка?
Может сложиться впечатление, что поменять резину с летней на зимнюю и наоборот вполне достаточно для того, чтобы пользоваться автомобилем и не знать хлопот. Однако это не так. Балансировка очень важна для обеспечения безопасности вашего автомобиля и соответственно всех тех, кто в нем находится.
Когда и как часто нужно производить балансировку?
Самостоятельная балансировка колес производится в ряде ситуаций, часть из которых является совершенно бытовой, другие же несколько нестандартными.
Опишем основные из них:
Когда вы меняете резину с летней на зимнюю и наоборот. Колесные диски остаются, заменяют лишь резину.
Когда вы нередко попадаете в ямы, либо ударяетесь колесами и это, почти наверняка, снижает баланс колес. Поэтому необходимо контролировать состояние колес и периодически проводить балансировку.
Автослесари советуют делать балансировку по достижении двадцати тысяч километров пробега автомобиля.
Не всегда удается ездить по ровной дороге, даже в городе. Попадания в ямы и ухабы неизбежны, это неблагоприятно сказывается на состоянии шин и колес.
В некоторых случаях может производиться демонтаж и ремонт поверхности шины. В данном случае просто необходимо произвести балансировку.
Если вы планируете длинную поездку, более чем на две тысячи километров, то подготовка к ней включает в себя проверку всех систем автомобиля, в том числе и балансировку колес.
В общем, по описанным выше случаям, нетрудно догадаться, что процедура эта необходима достаточно часто. И каждый раз заезжать на станцию технического обслуживания может быть накладно. А значить, есть смысл выяснить, как она выполняется самостоятельно.
В чем суть проточки?
В процессе эксплуатации на поверхности тормозного диска могут появиться едва заметные борозды. Чаще всего они образуются по краям соприкосновения диска и тормозной колодки.
Проточка тормозных дисков дает возможность убрать имеющиеся эффекты и отшлифовать поверхность.
Сейчасчитают Стук при повороте руля, причины и способы их устранения
38.6k
Генератор дает перезаряд на аккумулятор, причины и способы их устранения
76.6k
И здесь, как мы уже упоминали выше, необходимо четко знать минимально допустимую толщину диска (это не даст снять лишнее).
А как проблема решалась еще лет 10-20 назад? Автолюбитель снимал неисправные диски и становился у токарного станка (или обращался к профессиональному мастеру).
На полный комплекс работ в среднем уходило около 5-6 часов. При этом необходимо было непросто снять лишний слой, но и правильно сбалансировать диск по отношению к ступице. Одна ошибка могла привести к потере управляемости.
Сегодня все делается более профессионально.
Есть два варианта выполнения работы.
Проточка без снятия.
Здесь в большинстве случаев применяется специальный станок. Его особенность – программирование всех необходимых параметров.
При этом проточка тормозных дисков проводится в автоматическом режиме. Отсутствие необходимости в демонтаже диска с машины ускоряет время ремонта.
Специальные станки выполнены в тяжелом корпусе, что сводит на «нет» любые вибрации при выполнении работы и гарантирует высокую точность зачистки.
Популярностью пользуются и модульные устройства, расположенные на передвижных тележках. Их особенность – наличие нескольких скоростных режимов и возможность точно подобрать необходимые резцы.
Перед обработкой машина поднимается на 1-1,5 метра. После этого снимается колесо и суппорт.
Как только все готово, устанавливается специальный модуль.
Во время проточки ступицу вращает специальный приводной модуль, а сами резцы перемещаются по наружной части диска. Десять минут и работа сделана.
Последние модели станков имеют специальные моторы, которые способны совершать подачу в двух направлениях. Также есть функция, которая позволяет замедлять или, наоборот, ускорять процесс вращения диска.
Весьма популярна установка PRO-CUT.
Ее возможности позволяют быстро вернуть прежнюю геометрию вращения и держать выполнение работы под постоянным контролем.
Проточка тормозных дисков со снятием.
Выполняется на специальном станке. В этом случае поверхность обрабатывается сразу с двух сторон, что повышает качество работы и упрощает дальнейший процесс балансировки колеса.
Сама шлифовка очень проста. Диск снимается с автомобиля, устанавливается на специальную оправу и зажимается патроном.
После двухсторонней обработки диска его поверхность обрабатывается с помощью шкурки до идеального состояния.
Далее диск проверяется на биение, которое не должно превышать 0,1 мм.
Ремонт тормозных дисков своими руками
Если при торможении появилось биение, а автовладелец не готов к покупке новых ТД, проточку можно выполнить самостоятельно, не прибегая к услугам профессиональных мастеров, без использования специального оборудования, но хороший результат в этом случае гарантировать сложно. Своими руками поверхность дисков выравнивают обычно следующими способами:
- в гараже при наличии болгарки (углошлифовальной машины) и наждачного станка;
- непосредственно на автомобиле, используя ту же УШМ или снятый наждачный круг;
- установив самодельные тормозные колодки с врезанными в них кусками отрезного круга.
В первом случае вместо наждачного круга закрепляем на станке тормозной диск, предварительно его необходимо отцентровать. Включаем «наждак», запускаем в работу болгарку – отрезным, а затем шлифовальным кругом обрабатываем неровную поверхность, убирая все шероховатости и выпуклости. Шлифовку плоскости выполняем с обеих сторон, обычно проточка одного диска выполняется за 15-20 минут. Необходимо не забывать о технике безопасности: во время работы надевать защитные очки, действовать режущим инструментом аккуратно.
Когда изнашивается поверхность тормозного диска, образуется своего рода буртик, мешающий нормально установить новые колодки по своим местам. Отшлифовать плоскость можно также с помощью болгарки или наждачного круга, но выполнить эту операцию уже в составе автомобиля. Для этого производим следующие действия:

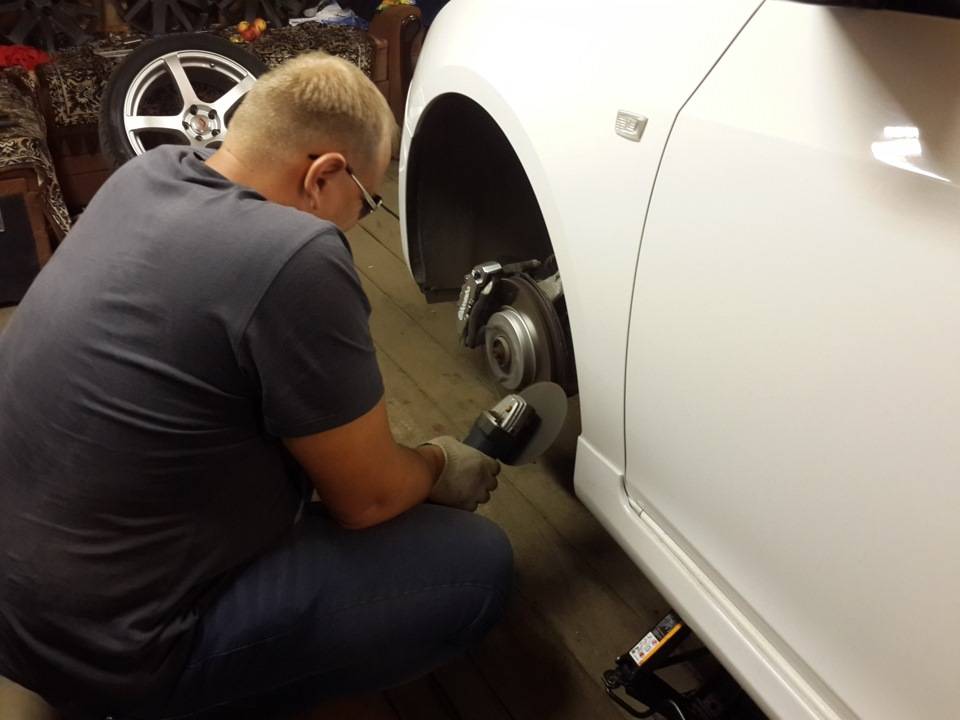

- поддомкрачиваем машину и снимаем колесо на той стороне, где будет производиться проточка ТД;
- под колеса ставим подкаты, запускаем двигатель, включаем вторую или третью передачу;

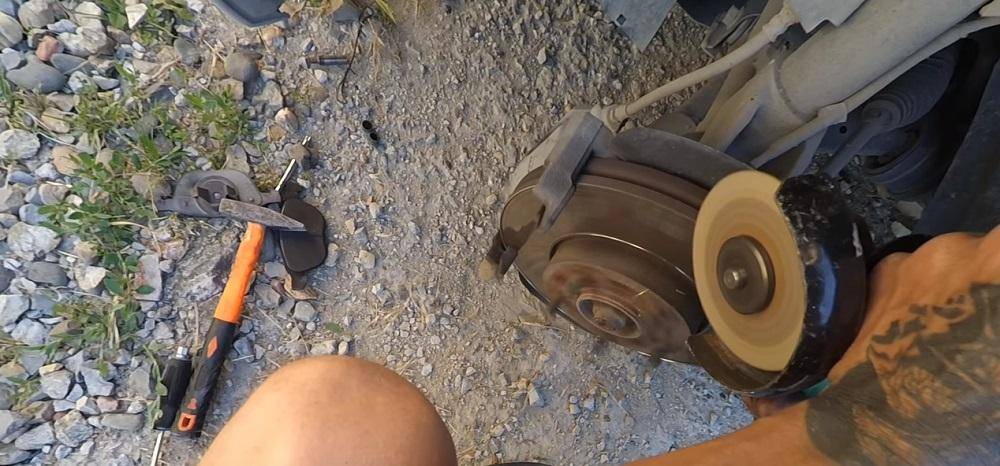

- запускаем углошлифовальную машинку, отрезным диском убираем все неровности на поверхности.
Можно не пользоваться УШМ, а к вращающемуся диску приложить круг от наждачного станка, держать его до тех пор, пока поверхность не станет относительно ровной. Идеальной обработки здесь добиться сложно, но все же это лучше, чем эксплуатировать авто с «гнутыми» ТД. В любом случае биение на руле и отдача в педаль должны уменьшиться. Еще некоторые водители для проточки применяют деревянный брусок с листом наждачной бумаги, в этом случае «наждачки» потребуется несколько штук.
Проведение работ
Методов проточить тормозной диск несколько. Это можно сделать индустриальным путём, с использованием станков и тяжёлого оборудования, но при этом колесо надо будет разобрать полностью и снять с него тормозной диск. При работе подручными средствами можно проточить диск, не снимая его с автомобиля.
Использование станков
На базе индустриальной автомобильной мастерской имеются специальные станки и стенды для проведения любых работ, в том числе и проточке тормозного диска. В специальный станок устанавливается тормозной дик. Далее работает программа станка. После всех измерений она выбирает оптимальные размеры снимаемого слоя метала для выравнивания детали и её балансировки.
Колесо полностью разбирается, освобождается тормозной диск и устанавливается на токарный станок. Такую процедуру может произвести только профессиональный токарь. Данный метод подразумевает максимальную точность проточки с минимальными потерями метала на самом диске.
После проточки диск устанавливается на место, а собранное колесо желательно заново отбалансировать на станке финишной балансировки, то есть не снимая его с автомобиля.
Минусом такого вида работ является стоимость. Ведь, как правило, разбирает колесо, автослесарь, на станке работает токарь, то есть необходимо оплатить работу, как минимум двух специалистов.
Работа подручными средствами
Проточить тормозной диск можно не снимая его с автомобиля. Но в данном случае придётся снять тормозной суппорт с колодками, он будет мешать. Для проточки можно использовать шлифовальную машинку с абразивным диском различной плотности и структуры. Для измерения толщины диска нужно использовать электронный или механический микрометр.
Обточить сколы на краях диска и явные неровности можно простым напильником. При этом суппорт снимать не потребуется. Однако и точность данной операции остаётся очень приблизительной. Зато процедура проста. Достаточно поднять автомобиль на домкратах завести двигатель и включить передачу, это в том случае если обрабатываемое колесо является ведущим. Вращающийся тормозной диск легко обрабатывается напильником, главное при этом соблюдать технику безопасности и защитить глаза от искр.
Зачем проводится расточка
Можете называть процедуру расточкой, проточкой или шлифовкой. От этого суть никак не меняется.
Такие манипуляции считаются весьма эффективным методом, направленным на увеличение срока службы элемента тормозной системы. Параллельно повышается уровень безопасности при эксплуатации транспортного средства. Ведь вне зависимости от скорости движения и стиля вождения, даже у самых аккуратных и медленных водителей тормоза подвергаются постепенному износу, выработку и пр. В итоге появляются бороздки, неровности и прочие нежелательные деформации.
Чтобы избавиться от них, и вернуть диску прежнюю эффективность, делается проточка. Избежать резких торможений, воздействия влаги, перегрева и появления коррозии практически невозможно.
Ошибочно считать, что редкое использование авто продлевает срок службы узлу. Напротив, чем больше машина стоит, тем быстрее образуется ржавчина, тормоза закисают и приходят в негодность.
Если на тормозах имеется выработка, неровности, бороздки и шероховатости, это негативно сказывается на зеркале диска. Также продукты выработки начинает активнее разрушать элемент. Не делая проточку и не меняя тормоза, вы рискуете в один момент оказаться попросту без них. В итоге машина не сможет затормозить. Про возможные последствия утраты тормозного узла говорить вряд ли стоит.
Рекомендуем: Можно ли промывать двигатель соляркой?
Потому в ход идет специальное приспособление, используется профессиональное оборудование и самодельный станок. Некоторые затачивают диски с помощью старых колодок, болгаркой и простыми абразивными дисками. Другие проделывают манипуляции на токарном станке, отчего идет рябь.
Заключение
Тормозная система – одна из самых важных конструкций в автомобиле, ведь, если, например, откажет коробка передач или двигатель, машина просто остановится. А если сломается тормоз, да ещё и на большой скорости, это может закончиться катастрофой. Малейшая вибрация приводит к расшатыванию и ослаблению всей подвески автомобиля или вытеканию тормозной жидкости.
Именно поэтому необходимо регулярно проверять качество торможения не только на дороге, но и на станциях технического обслуживания. А устранять неполадки нужно сразу при их выявлении и желательно делать это в профессиональных автомастерских, где специалисты дают гарантию на свою работу.
Стал замечать, что при умеренном торможении со скорости более 120 км/ч происходит биение руля, что совсем не комфортно. Думал уже менять тормозные диски, НО! Рассказал про данную проблему другу, он сказал-“Без паники, сейчас все сделаем, уже есть опыт”)Проблема биения руля при торможении-выпирающая бороздка(бортик) по контуру диска (можно прощупать руками). При торможении колодки слегка ходят в стороны и начинают биться об бортик (бороздку) тормозного диска отдавая вибрацию в руль, плюс ко всему диск портит колодку обдирая ее с краев.Вооружившись болгаркой с зачистным диском, и напильником, начинаем проточку:1. Вывешиваем одну сторону, снимаем колесо.2. Заводим мотор, включаем 4 передачу, включаем болгарку и убираем внешний бортик (бороздку) на тормозном диске, выводим в уровень с местом основного трения с колодками.3. Внутренний бортик меньше внешнего, и болгаркой до него не достать без снятия кожуха, поэтому точили напильником.
ИТОГ:тормозится идеально ровно, 110-190км/ч-торможение идеальное, никакой вибрации руля!) А дискам еще тормозить и тормозить)
Если собрать все вопросы за последние несколько месяцев, то есть один который точно входит в ТОП пять по популярности. Как вы, наверное, уже догадались – это проточка дисков на передней оси автомобиля. Волнует этот вопрос владельцев уже не новых машин, а скажем так с пробегом около 100 000 километров. Именно тогда им выносят вердикт – вам нужна замена! НУ нужна и нужна что тут такого, МЕНЯЙТЕ, но после того когда озвучивают цифры вместе с работой, многие мягко сказать …
- Зачем меняют или протачивают?
- Про цену
- Процесс без снятия
- Процесс со снятием
- Плюсы и минусы проточки
- Что можно сделать своими руками
- ВИДЕО ВЕРСИЯ
ОФИГИВАЮТ! И не без причин, не среднюю иномарку, если брать оригинальный комплект дисков стоит около 4000 – 6000, то есть пара 8000 – 12 000 + работа, думаю в 9000 – 13 000 можно уложиться. Конечно, есть неоригинальные варианты, но ценник однозначно будет в районе 3000 – 4000! Недешево все это.
А зачем вообще менять, можно ли с такими кататься? Эта мысль посещает многих после озвучивания ценника.
