Противотуманные фары – устройство, функционал, их роль + видео

Установка противотуманок: требования

Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.

Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:

в количестве не более 2-х единиц;
не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
включение ПТФ должно быть возможным только вместе с габаритами;

Требую продолжения банкета

Козырь PIAA LP530 – отличная фокусировка светового потока. За это отвечают инновационные кристаллы собственной разработки компании. Линзы фирменных светодиодов защищены от ударов, а внутри установлен мультиотражатель. Из минусов хочется выделить отсутствие невозможности замены кристаллов. Большинство отзывов направлены на поддержку пятизвёздочного рейтинга. Со своей задачей справляются на ура.
Philips X-treme Vision 130%!обеспечивает улучшенные условия видимости и освещённости. Луч бьёт на 130, а то и 160 метров. Но изюминка фары – запатентованная технология усиления яркости лампы. Эффект составляет 130%!, а дальность луча длиннее на 45 метров. Но из-за особенностей давления газа ресурс ограничен 450 часами, что намного ниже аналогов.

Какая ответственность за установку ксеноновых ламп в фары с отражателями?

Как мы уже сказали установка ксеноновых источников света в автомобильные фары, оборудованные отражателями под галогеновые лампы, запрещено.

Так, в соответствии с частью 3 статьи 12.5 КоАП РФ, управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации

и обязанностей должностных лиц по обеспечению безопасности дорожного движения влечет лишения водительских прав сроком от 6 месяцев до 1 года с конфискацией ксенонового оборудования и ламп.

То есть, другими словами, если вы не законно установите на свою машину ксеноновые лампы в фары, которые не предназначены для данного вида источников света, то вас не оштрафуют, а сразу лишат водительского удостоверения, а после окончания срока лишения вам предстоит пересдать теоретический экзамен.

Способы подключения

Монтаж кнопки выключения ПТФ

Итак, если установка противотуманных фар осуществляется в домашних условиях, то чтобы все сделать правильно, поставить комплект в бампер вместо заглушек и подключить к проводке, можно использовать один из двух вариантов подключения. Как мы помним, ПТФ в любом случае не включаются от габаритных огней, это необходимо помнить перед установкой комплекта в бампер и подключением всех разъемов. Вариантов монтажа приборов может быть несколько. Один из самых простых в плане установки и надежности — это соединение с проводами транспортного средства, которые уже проведены и предназначены для противотуманок.

В данном случае можно все сделать проще. Заводская проводка уже оснащена всеми нужными компонентами, в частности, проводами и разъемами, которые необходимы для подключения. В проводке есть все реле и предохранители, а также выключатель, с помощью которого можно управлять устройствами. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам. Данный вариант актуален не для всех транспортных средства, а только для машин, оснащенных заглушками или автомобилей, где нужно поменять вышедшие из строя противотуманки (автор видео — Андрей Кувшинов).

Покупая комплект ПТФ необходимо удостовериться в том, что эту модель можно установить на вашу машину. Должны соответствовать не только разъемы, но и параметры установки. В том случае, если транспортное средство не оснащено проводкой для монтажа противотуманок, вам нужно будет ее провести своими силами. Чтобы схема подключения противотуманных фар была правильной, вместе с комплектом следует купить дополнительные провода, они должны быть медными и заизолированными. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Помните о том, что противотуманная оптика ни в коем случае не должна включаться вместе с габаритами. Стандартная проводка, а также выключатель не рассчитаны на уровень тока, которые потребляют эта оптика

Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Только предохранитель позволит спасти ваше транспортное средство от возгорания, если в цепи случайно произойдет замыкание

Сам предохранитель должен быть достаточно мощным — уровень мощности рассчитывается в соответствии с мощностью самой оптики.

К примеру, если оптика рассчитана на 60 ватт, то при покупке предохранителя необходимо заранее рассчитать его мощность в соответствии с формулой:

60 Вт * 2 / 12 В = 10 А

То есть само устройство должно быть выбрано с учетом небольшого запаса. Оптимальным вариантом будет покупка предохранителя номиналом в 15 ампер.

Zvir90 › Блог › Регулировка света противотуманных фар своими руками

Безопасность дорожного движения складывается из очень многих факторов. Один из основных, это хорошая видимость дороги в процессе движения. Необходимая и достаточная освещённость позволяет хорошо видеть всем участникам дорожного движения. Для достижения этого, направление световых конусов от фар должно быть таким, чтобы дорога перед автомашиной была хорошо освещена, а водители встречных автомобилей чувствовали себя комфортно при включении света Ваших противотуманных фар, или фар дополнительного света и не ослеплялись их светом ! Это достигается правильной регулировкой фар. Регулировка света противотуманных фар, или фар дополнительного света производится вращением. Мы поворачиваем оптический элемент фары в горизонтальной и в вертикальной плоскостях, предварительно ослабив болты крепления противотуманных фар к бамперу, либо вращая регулировочные винты, в зависимости от конструкции настраиваемой оптики .

Удобнее настраивать свет фар при помощи передвижных оптических приборов, однако в нашем случае, таких приборов нет и настройку дополнительных фар нужно производить следующим хитрым способом :

необходимо поставить заправленный и полностью снаряжённый автомобиль, с нагруженным под Ваш вес водительским местом на ровной площадке в пяти метрах от гладкой стены . Подойдёт стена дома, лист фанеры, плотный забор или ширма из материи. Поставить машину к импровизированному экрану нужно так, чтобы ось автомобиля была перпендикулярна плоскости поверхности экрана, а давление в шинах соответствовало норме. Перед тем как разметить экран, нужно качнуть машину сбоку, чтобы пружины подвески приняли правильное положение!

Если всё готово и всему соответствует — размечаем наш экран так, как показано на схеме 1 и 2.

далее всё просто, включаем противотуманные фары и глядя на световой пучёк фары — регулируем. Попеременно, сначала у правой фары — левая фара в этот момент закрыта картонкой, потом у левой фары — правая фара закрыта картонкой, мы регулируем световые конуса так, чтобы верхняя граница светотени регулируемого светового пятна (на схеме это линия обозначенная двойкой) была на 10 миллиметров ниже линии проекции на экран центров противотуманных фар (на схеме эта линия обозначена единицей). Регулировка света фар не занимает много времени и не трудоёмка по своей сути.

источник

Схема Подключения Противотуманок Через Реле

Разумеется, любые ПТФ должны быть монтированы правильно, с учетом всех требований и правил. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам.

Требования законодательства

И какого цвета должно быть стекло? На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Опознать такие участки удастся по специальным заглушкам, установленным в области переднего бампера. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя.Естественно, что на дальнобойность света это не влияет никак, но для получения полной картины о состоянии дорожного покрытия противотуманки будут полезны.Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на

Установка противотуманных фар своими руками

Старайтесь размещать их как можно ближе к дорожному полотну. В ином случае, проводку придется проложить самостоятельно.Соответственно нужно ставить в примере вилку на 10 А. Также их можно использовать днем вместо ближнего света согласно ПДД.

Следовательно, в пользу противотуманных фар можно засчитать такие доводы: Словом, если мы решили ставить противотуманки любого типа, не считая ксеноновые, их нужно подключать по совсем иной схеме, осталось рассмотреть схему и перед тем, как подключить противотуманки через реле, подобрать необходимые комплектующие. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ. Это и есть та самая схема подключения реле противотуманок.

Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Автопроизводители не на все модели устанавливают противотуманки. Густой туман зачастую заставляет водителей останавливаться, особенно ночью.

Стандартная мощность фар обычно 55W, ставить более мощные не имеет смысла. С чего начать монтаж?

Противотуманные фары – устройство, функционал, их роль + видео » АвтоНоватор

Всем водителям, наверняка, будет очень интересно, какие установлены лампочки в противотуманные фары. Ведь эти элементы весьма важны в автомобиле, благодаря ним предоставляется возможность безопасно передвигаться в сложных погодных условиях, таких как снегопад, дождь, туман. Казалось бы, ведь есть обычные фары, зачем еще противотуманки? Вот обо всем этом и поговорим чуть ниже.

Противотуманные фары – в чем особенность излучения?

Обычная автомобильная оптика в условиях плохой видимости ведет себя не самым лучшим образом, из-за того что лучи света отражаются от мельчайших капелек воды или рассеиваются, создается полупрозрачная пленка и, соответственно, плохая видимость. Противотуманки излучают широкий горизонтальный луч, который стелется над дорогой, и освещают именно её, а не толщу тумана.

Ещё они являются верными помощниками на извилистых дорогах, освещая обочину, значительно облегчают ваши маневры

Стекло противотуманной фары может быть как белым, так и жёлтым, в принципе, нет никакой разницы, большее внимание надо обращать на качество и фирму-изготовителя лампочки. Сегодня появились такие фары с функцией углового освещения, при повороте руля на определенный градус либо же включении поворота зажигается и соответствующая фара, освещая нужную сторону

Что скрывает за собой стекло противотуманной фары?

Устройство противотуманок практически такое же, как и обычных фар: корпус, отражатель параболоидного типа, источник света и рассеиватель. Для того чтобы видимость во время дождя или тумана была хорошей, необходимо чтобы верхняя граница пучка была четкой, а это значит что ни свет от самой лампы, ни отраженный луч не должны идти выше горизонтальной плоскости. А для обеспечения хорошего освещения дорожного покрытия, располагать их стоит как можно ближе к дороге, но не ниже 25 сантиметров над землей.

Влияет на это еще и сама природа. Ведь туман стелется не по самой земле, а немного выше.

Первые отражатели были круглой формы, однако впоследствии были предложены эллипсоидные, дело в том, что у таких отражателей сразу два фокуса. В параболическом отражателе источник света расположен в фокальной точке, из-за этого отражатель направляет луч вдоль центральной оси, а рассеиватель, в свою очередь, расширяет этот пучок, тем самым формируя горизонтальную полосу. Специальный экран не дает проецировать луч вверх. Так получили оптимальный для туманных условий прибор освещения.

https://youtube.com/watch?v=lynHw_ojAsw

Кнопка противотуманных фар и «умный» режим свечения

Лампы в противотуманные фары устанавливаются как ксеноновой природы, так и галогенные. Нельзя однозначно ответить, какие из них лучше, так как первые светят ярче, но из-за этого могут и ослепить других водителей. И если вы их установили лично, и конструкцией авто они не были предусмотрены, то, вполне возможно, что у вас могут появиться проблемы с ГАИ. В самом устройстве предусмотрены все необходимые элементы, предохранители и реле, дополнительно может только понадобиться кнопка противотуманных фар, для их кратковременного включения, и контрольные индикаторы работы.

С помощью кнопки кратковременного включения можно подать кому-то условный сигнал и «помигать» противотуманками, такое часто практикуется среди водителей, чтобы предупредить друг друга о находящемся посте ДПС. Для того чтобы оградить себя от ДТП, в ПДД говорится о том, что водитель должен во время движения в любое время суток обозначать свое транспортное средство. Осуществить это можно с помощью фар ближнего света, либо – дневных ходовых огней. Возможно использование противотуманок в режиме DRL (дневные ходовые огни).

Подключая реле противотуманных фар в необходимые разъемы, получаем следующее: при пуске двигателя они включаются в режиме DRL, но как только вы включите габариты, они сразу же гаснут. Если вам необходимо снова включить их, тогда нужно повернуть штатный выключатель. Это достаточно удобная и нужная функция, особенно с учетом новых ПДД. Так вам не нужно всегда помнить, что при каждой вылазке на автомобиле нужно включить что-то, к чему еще совсем не привыкли.

Идеи тюнинга фар и их реализация

Как можно улучшить противотуманную оптику:

Установить вместо обычных галогенных лампочек ксеноновые. Но перед этим надо обязательно удостовериться в том, что оптика поддерживает использование газоразрядных лампочек.
Также можно установить диодную ленту в фонари, это позволит придать оптике более оригинальный вид. Светодиодная лента должна быть подключена к основной цепи питания, при этом ее надо аккуратно наклеить на внутреннюю поверхность фары. При выполнении этой задачи внутреннюю плоскость фары лучше не трогать, чтобы не оставить на ней отпечатки пальцев — это впоследствии может ухудшить качество освещения.
Можно сразу приобрести тюнингованные противотуманные фонари в виде ангельских глазок. Такой вариант тюнинга является наиболее дорогие, но также самым эффективным.
Для обеспечения лучшей защиты на туманки можно установить дополнительный слой из оргстекла.
Один из самых простых вариантов — поставить накладки на оптику. Купить их можно практически в любом магазине, при необходимости можно соорудить самостоятельно.
Еще один вариант тюнинга — затонировать оптику. Для тонировки можно использовать пленку черного, голубого или желтого цветов, причем первым вариант является менее предпочтительным. Черная тонировка может ухудшить эффективность освещения, поэтому при ее использовании нужно быть аккуратным. При тонировке оптики, возможно, придется дополнительно ставить более мощные лампочки.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

количество — 2 штуки;
не ближе 25 см к поверхности дорожного покрытия;
не больше 40 см от внешнего контура фар;
гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

какая торпеда стоит на вашем автомобиле;
есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

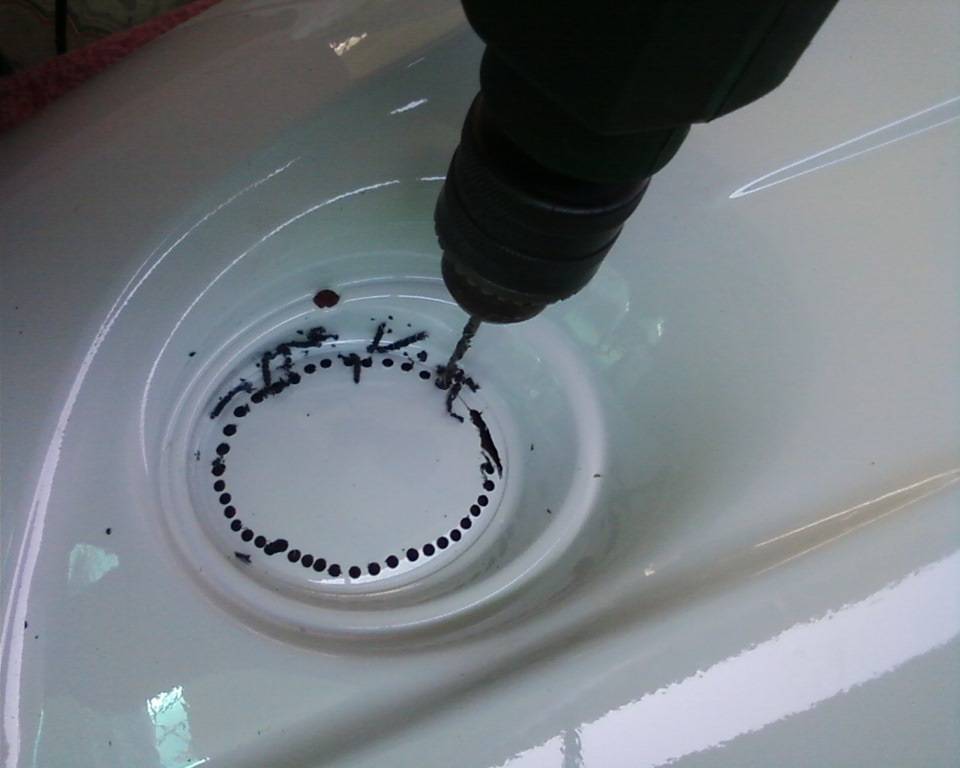

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру
