Выбор бортового компьютера для Лады Гранты
В качестве альтернативы слабому штатному БК автолюбители устанавливают многофункциональные бортовики, которые покажут не только температуру мотора, но и множество других параметров. Сегодня производители могут предложить три основных девайса, подходящих для ВАЗ 2190-91: «Мультитроникс», «Орион», «Штат».
«Мультитроникс»
Устройство относится к универсальным, так как производитель не выпускает их исключительно для Гранты. Судя по документации и инструкциям, идущим в комплекте с прибором, монтаж «Мультитроникса» вполне возможен и на более ранние вазовские авто: Калину первого поколения и Приору. Поиск места для установки девайса – забота владельца машины.
«Орион»
Компьютер этой марки также относится к универсальным и применяется не только для Гранты. Место под установку, возможно, придется дорабатывать самостоятельно.
Эта компания занимается изготовлением бортовых компьютеров исключительно для автомобилей отечественного производства. Приборы создаются не универсального применения, а конкретно для каждой модели авто.
«Штат» базируется в Тольятти и все свои разработки тестирует на автомобилях «АвтоВАЗа». Устанавливается вместо заглушки для дополнительных кнопок. Этот девайс имеет скромные размеры, при этом обладает дополнительными полезными функциями:
- режим прогрева свечей зажигания – актуально зимой;
- режим «Тропик», позволяющий установить самостоятельно нужную температуру для срабатывания вентилятора охлаждения двигателя;
- диагностика ошибок системы.
«Штат» Х1 М стоит недорого, благодаря чему заметно выигрывает у конкурентов. Но если нужен полноценный бортовой компьютер с дисплеем и интуитивно понятным интерфейсом, следует присмотреться к универсальным приборам.
1 Какую модель бортового компьютера выбрать на ВАЗ 2190 Гранта?
Выбор бортовых устройств для этой модели невелик, на отечественном рынке представлено несколько достойных моделей.

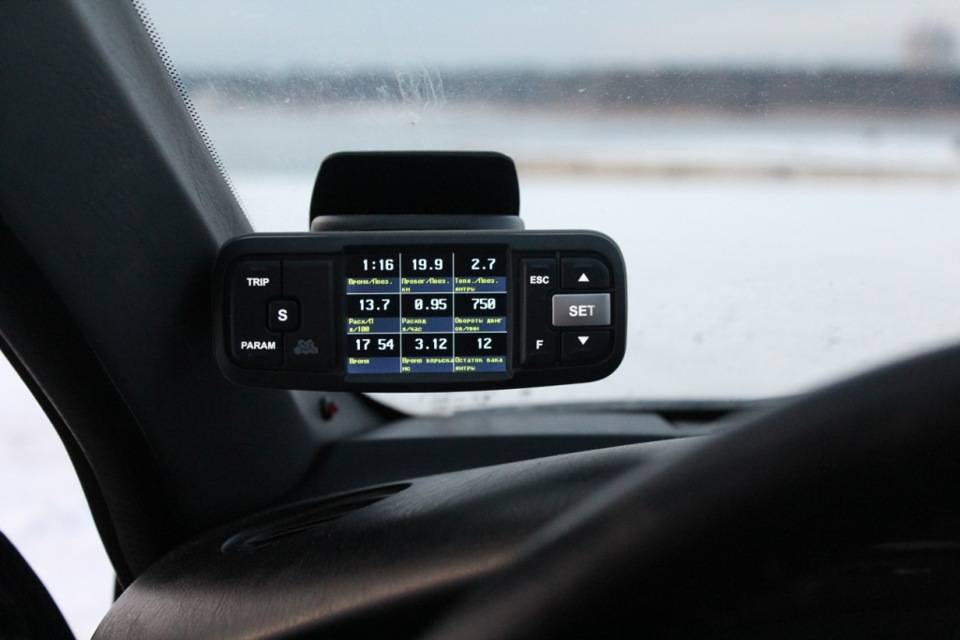

Multitronics TC 700-750 – универсальный маршрутный компьютер, который подходит для установки на большинство современных моделей авто отечественного производства, включая Лада Калина, Приора и др. Компания Мультитроникс не выпускает устройств под конкретную модель, поэтому продукты компании славятся именно универсальностью. Что касается модели Гранта, то установить такой компьютер можно в любом месте в салоне авто, а подключение выполнить несколькими способами.
Универсальный маршрутный компьютер Multitronics
Orion + обычно устанавливается на лобовое стекло или сверху панели приборов. Имеет все необходимые настройки и параметры качественного маршрутного компьютера. Штат Х1 – самая подходящая и популярная модель бортового компьютера для ВАЗ 2190 Гранта. Модель разрабатывалась именно под конкретную модель, отчего установка подобного “маршрутника” не составит труда, устройство помещается на панели приборов в место заглушки правой кнопки. Данная модель бортовика обладает такими необходимыми функциями, как:
- указатель среднего расхода топлива и времени в пути,
- расшифровка кодов ошибок от ЭБУ двигателя,
- возможность установки температуры срабатывания вентилятора охлаждения,
- “плазмер” – функция прогрева свечей в холодный период эксплуатации авто,
- отображение температуры двигателя, окружающей среды, остаточного количества топлива в баке.
Модель Штат Х1 для ВАЗ 2190 Гранта
Кроме того, простота в установке и невысокая цена (до 1000 рублей за комплект), а также большое количество положительных отзывов автолюбителей заставляют владельцев Гранты делать выбор в пользу именно данного бортового устройства. Рассмотрим, как правильно установить Штат Х1 в панель приборов Гранты.
Описание
Бортовой компьютер на Гранту подобрать и установить легко. В данном автомобиле стоит диагностическая колодка OBD-2, к которой БК подключается стандартным разъёмом (обычно идёт в комплекте). Есть модель БК Штат x1, которые устанавливаются вместо заглушки кнопки в панели. Соединительные провода подключаются к диагностической колодке (расположена возле левой ноги переднего пассажира). Универсальные бортовые компьютеры устанавливаются на торпедо или на лобовое стекло. есть также модели устанавливаемые вместо магнитолы.
Это лучшее, что когда-либо создавали в Тольятти. Гармония, оригинальность, бюджетная цена – это Lada Granta 2190. Машина пришла на смену трем «классическим» моделям – ВАЗ 2107, Kalina и Samara. Не высокая цена — главный приоритет данной модели. Для этого в компании использовали технологию, которая позволяет уменьшить количество деталей, из которых состоит авто. Например, лицевая часть состоит только из трех частей, а панель приборов из 40 деталей. Лада Гранта на 22 сантиметра длиннее Калины и имеет меньший на 5 мм дорожный просвет. Автомобиль уже вызывает огромный интерес, и очереди на него огромные.
Что бы перечислить все преимущества машины, нужно много времени, но все же, как не упомянуть о просторном салоне и красивой современной панели от Renault Logan. Высокому водителю достаточно места, пространства хватает и над головой, и с боку. Сиденья стали лучше по форме, и по дизайну, и имеют вертикальную посадку. Та же передняя панель теперь имеет стильный темный цвет, круглые отверстия вентиляции, лаконичные формы. Руль содержит три спицы, совсем как у иномарок.
Двери также приобрели более довершенную композицию, и осмысленный дизайн. Красивые дверные ручки наконец стали напоминать самих себя
Большие боковые зеркала, демонстрируют хороший обзор, и это очень важно для водителей. Наверно многим будет интересно, но именно в Лада Гранта появилась еще одна деталь салона, которой до этого никогда не было на ВАЗовских автомобилях, это два подстаканника
Комплектацию можно встретить в трех вариантах: Стандарт, Норма, Люкс. Комплект «Стандарт» содержит ручные стеклоподъемники и неокрашенные бамперы. А уже комплект «Норма» еще содержит подушку безопасности для водителя, электропривод двери багажника, бортовой компьютер, сигнализацию. Комплектация «Люкс» содержит полный электропакет, подогрев зеркал, кондиционер, обогрев передних сидений, подушки безопасности, ABS+BAS. Каждая из комплектации имеет свой двигатель, все они объемом 1.6 литра, но с мощностью в 80, 90, и 98 лошадиных сил.
Как не крути, но Lada Granta это современный автомобиль, который отличается просторным салоном, новой панелью, креслами, большим багажником. И хотя технически автомобиль далек от совершенства, но это новый и главное доступный продукт.
Мультитроникс в Лада Гранта
штат Uni Comp 620 в Лада Гранта

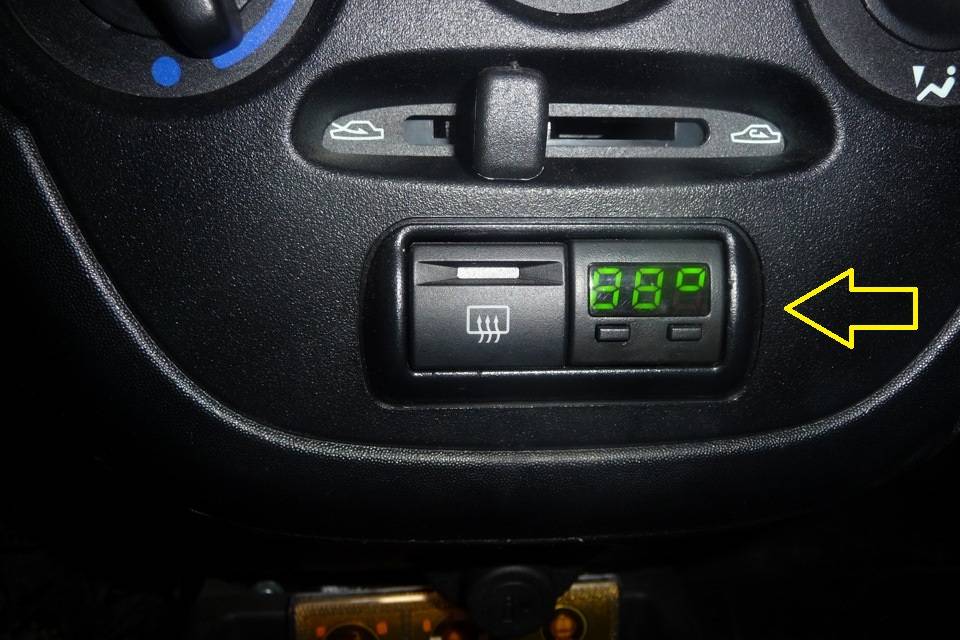

Самый «простой» бортовой компьютер для Лады Гранты – это БК ШТАТ X1-G. Он совместим с блоками ИТЭЛМА М74, М75, а также с BOSCH ME17.9.7. Подключение выполняют к разъёму OBD, который находится в салоне. Дополнительное питание подводить не требуется. Мы рассмотрим, как выполнить монтаж, а также как обновить прошивку. Обновлять её иногда нужно сразу, чтобы получить совместимость с новым авто. Поэтому читайте обзор внимательно.
Все функции БК ШТАТ на одном видео.
Дополнительная панель
Дополнительная передняя панель БСК управления нового образца имеет индикаторы:
- Изображена масленка. Если при этом лампочка работает – проверьте уровень масла;
- Загорается значок, в котором при некоторой фантазии можно «опознать» работающие дворники. Это говорит о том, что мало омывающей жидкости для стекол в бачке;
- Условное изображение градусника над емкостью с жидкостью – высокая температура тосола;
- Перечеркнутая лампочка, на которую указывает стрелка – знак того, что не работает стоп сигнал или габариты;
- Если загорается лампочка с изображением колеса с тормозными колодками, вполне возможно, что колодки износились и требуют замены;
- Знак человечка с ремнем безопасности говорит о том, что ремень следует пристегнуть.
Панель БСК ВАЗ 2110
На какие ошибки может указывать БК ШТАТ Гранта X1 при эксплуатации?
В инструкции к прибору имеется таблица ошибок и их расшифровка. Например, сочетание P0717 указывает на проблемы в количестве оборотов турбины, а P0712 сигнализирует о низкой температуре масла.
В удобном и практичном ШТАТ X1 Гранта коды ошибок передаются от основных контроллеров. Они относятся и к работе двигателя, и к работе АКПП, дополнительных систем управления и механизмам.
Правильная установка ШТАТ X1 Гранта позволяет выгодно оснастить транспорт и обезопасить его от неожиданных поломок в дороге. Проводить монтаж можно в специализированной мастерской. Но даже новичок-водитель сможет выполнить работу быстро и аккуратно. Специализированных приспособлений для монтажа не потребуется.
Установка БК для инжектора
Подключить бортовой компьютер достаточно просто. На ВАЗ 2110 предлагаются несколько моделей – штатная, которая занимает место стандартных часов или универсальные, которые могут располагаться по усмотрению.
- Необходимо найти стандартный разъем для подключения. Снимите с ваз 2110 накладку в нижней части торпед, как правило, он находится там.
- Далее следует отыскать провод K-line и подключить его к ЭБУ автомобиля. Место провода указано на схеме подключения бортового компьютера (см. фото).
К отдельным разъемам можно подсоединить датчик температуры воздуха (лучше устанавливать в заднем бампере или возле рулевых наконечников), расхода топлива или скорости авто. Распиновка колодки указана выше.
При необходимости можно установить бортовой компьютер дополнительно к штатному. Это позволит сэкономить место на панели. К примеру, компьютер Сигма или Штат, устанавливаются на ВАЗ 2112 вместо стандартной заглушки блока САУО и не надо производить распайку контактов. Необходимо присоединить три контакта – 12-ти вольтовый, K-line и масса.
блок индикации бортовой системы контроля автомобилей ваз 2110 | ваз 2111 | ваз 2112
Рис. 1-8, блок индикации бортовой системы контроля Блок индикации бортовой системы контроля (рис. 1-8) информирует о состоянии узлов и систем автомобиля ваз 2110, ваз 2111, ваз 2112 посредством сигнализаторов. 1 — сигнализатор недостаточного уровня масла в картере двигателя загорается оранжевым светом при понижении уровня масла в картере двигателя ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки. 2 — сигнализатор незакрытой левой передней двери загорается красным светом при незакрытой левой передней двери. 3 — сигнализатор незакрытой правой передней двери загорается красным светом при незакрытой правой передней двери. 4 — сигнализатор неисправности ламп стоп-сигнала и габаритных огней загорается оранжевым светом, если неисправна одна из ламп стоп-сигнала или габаритных огней. 5 — сигнализатор износа накладок колодок передних тормозов загорается оранжевым светом, если толщина накладок уменьшилась до 1,5 мм. 6 — сигнализатор незастегнутых ремней безопасности загорается красным светом при непристегнутых ремнях безопасности водителем. 7 — сигнализатор незакрытой правой задней двери загорается красным светом при незакрытой правой задней двери. 8 — сигнализатор незакрытой левой задней двери загорается красным светом при незакрытой левой задней двери. 9 — сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке загорается оранжевым светом при понижении уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого предела. Перед доливкой жидкости в расширительный бачок проверьте герметичность системы охлаждения. 10 — сигнализатор недостаточного уровня омывающей жидкости в бачке загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости. Блок индикации бортовой системы контроля машин ваз 2110, ваз 2111, ваз 2112 может находиться в следующих режимах: выключен; режим ожидания; предвыездной контроль сигнализаторов; контроль параметров. Блок индикации бортовой системы контроля автомобиля ваз 2110, ваз 2111, ваз 2112 находится в режиме «Выключен», если ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок индикации бортовой системы контроля переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока индикации бортовой системы контроля в течении 5-10 сек. будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»). В положении I ключа в выключателе зажигания блок индикации бортовой системы контроля автомобиля ваз 2110, ваз 2111, ваз 2112 переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 2-6 сек. включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 сек блок индикации бортовой системы контроля переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму: световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течении 5-10 сек, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»); одновременно со световым сигнализатором на 5-10 сек. включается звуковой сигнализатор; если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.
Читать дальше: Движение по крайней левой полосе
При использовании материалов сайта активная ссылка на car-exotic.com обязательна!
Общая информация и возможности
Остаток топлива в баке Прогноз пробега на остатке топлива Счетчик топлива Пройденный путь Время в пути Средний расход топлива за поездку Средняя скорость движения за поездку Диагностические коды системы Управление двигателем Температура двигателя Напряжение бортовой сети Положение дроссельной заслонки Цифровой тахометр Цифровой спидометр Плазмер Тропик Сигнализатор Опасный перегрев двигателя Авария бортовой сети Превышения порога скорости Энергонезависимая память Поддерживаемые автомобили — Лада Гранта, Калина-2, Приора-2, Датсун Совместим с контроллерами Итэлма М74
Коробка
Общий вид
БК устанавливается в штатный разъем вместо заглушки.
Подключение
Штат Х1-G подключается в штатный диагностический разъём. Дополнительного подключения не требуется.
Функционал
Функции разнесены на обе кнопки, как на фотографиях.
В режиме диагностики, если имеется ошибка, на дисплее высвечивается её код. Описание ошибки и возможную неисправность, можно найти в инструкции к БК или скачать программу для мобильного приложения.
Автоэлектрик — распиновка разъемов приборных панелей 2110
| 1 | Корпус (масса) | 1 | * Внешний датчик температуры воздуха |
| 2 | Тахометр (низковольтный вход с ЭБУ) | 2 | Предохранитель F19 + 12В питание |
| 3 | Тахометр (высоковольтный вх. с катушки) | 3 | Корпус (масса) |
| 4 | Const +12В от аккумулятора (через 6-й предохранитель) | 4 | Выключатель освещения приборов |
| 5 | Датчик температуры охлаждающей жидкости. | 5 | Указатель поворота ПРАВЫЙ |
| 6 | Предохранитель F1 (габаритное освещ.) | 6 | Указатель поворота ЛЕВЫЙ |
| 7 | Дроссельная заслонка («подсос») | 7 | Уровень тормозной жидкости |
| 8 | Лампа Check Engine | 8 | К маршрутному компьютеру |
| 9 | Предохранитель F19 + 12В питание | 9 | Датчик скорости |
| 10 | Предохранитель F19 + 12В питание | 10 | Клемма «Т» указателя топлива |
| 11 | Стояночный тормоз, клемма «ВК» | 11 | Предохранитель F3 (дальний свет) |
| 12 | Вывод «D» генератора | 12 | Выключатель аварийной сигнализации |
| 13 | Датчик давления масла | 13 | К клемме «50» выключателя зажигания |
* — применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды . Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы «W» датчика уровня топлива.
| Подключение проводов к панели VDO | |||||||
| Белая колодка | Красная колодка | ||||||
| 1 — Черный | 1 — Сине-красный | ||||||
| 8 | Бело-красный | 2 | Коричнево-красный | 8 | Коричневый | 2 | Оранжевый |
| 9 | 2 оранж. | 3 | Желтый | 9 | Серый | 3 | 2 черных |
| 10 | 2 оранж. | 4 | Красно-синий | 10 | Розовый | 4 | Белый |
| 11 | 2 Корич.-синих | 5 | Зелено-белый | 11 | 2 Зелено-черных | 5 | Синий |
| 12 | Коричнево-белый | 6 | Желто- черный | 12 | Сине-белый | 6 | Сине-черный |
| 13 | Серо-синий | 7 | — | 13 | Белый | 7 | Розово-синий |
| Подключение проводов к панели «Счетмаш» г. Курск | |||||||
| Белая колодка | Красная колодка | ||||||
| 1 — Черный | 1- Сине-красный | ||||||
| 8 | Бело-красный | 2 | Коричнево-красный | 8 | Коричневый | 2 | Оранжевый |
| 9 | Синий | 3 | Желтый | 9 | Серый+желтый | 3 | Черный |
| 10 | Оранжевый | 4 | Бело-красный | 10 | Розовый | 4 | Белый |
| 11 | Коричнево-синий | 5 | Зелено-белый | 11 | Зелено-черный | 5 | 2 синих |
| 12 | Коричнево-белый | 6 | 2 Коричневых | 12 | — | 6 | 2 Сине-черных |
| 13 | Серо-синий | 7 | — | 13 | Красный | 7 | Розово-синий |
| Подключение проводов к панели «АП» г. Владимир | |||||||
| Белая колодка | Красная колодка | ||||||
| 1 — Черный | 1- сине-красный | ||||||
| 8 | Бело-красный | 2 | Коричнево-красный | 8 | Коричневый | 2 | Оранжевый |
| 9 | 2 оранжевых | 3 | Желтый | 9 | Серый | 3 | 2 Черных |
| 10 | 2 оранжевых | 4 | Красно-синий | 10 | Розовый | 4 | Белый |
| 11 | 2 коричн.-синих | 5 | Зелено-белый | 11 | 2 Зелено-черных | 5 | Синий |
| 12 | Коричнево-белый | 6 | Желто-черный | 12 | Сине-белый | 6 | Сине-черный |
| 13 | Серо-синий | 7 | — | 13 | Красный | 7 | Розово-синий |
Панель «нового образца»
| Подключение VDO на автомобиле «Калина» | ||
| 1 | Розово-белый | К электроусилителю руля |
| 2 | Голубой с белым | К контрольному сигнализатору аварийной сигнализации |
| 3 | Серо-голубой | К датчику аварийного давления масла |
| 4 | Коричнево-голубой | К выключателю стояночного тормоза |
| 5 | Желто-голубой | К блоку управления иммобилизатора |
| 6 | Черный | К блоку управления подушкой безопасности |
| 7 | Желтый | К выключателю наружного освещения |
| 8 | Голубой | К переключателю указателя поворота правому |
| 9 | Голубой с черным | К переключателю указателя поворота левому |
| 10 | Бело-голубой | К ЭБУ |
| 11 | . | К датчику износа тормозных колодок |
| 12 | . | К датчику ремней безопасности |
| 13 | Черный | К блоку управления противобуксовочной системы |
| 14 | Красно-голубой | Клавиша «RESET» на подрулевом переключателе |
| 15 | Розово-голубой | К датчику уровня тормозной жидкости |
| 16 | Черный | К ABS |
| 17 | Зеленый | К выключателю дальнего света фар |
| 18 | Белый | К регулятору освещения комбинации приборов |
| 19 | Коричневый | Масса панели |
| 20 | Бело-красный | Клемма «30» |
| 21 | Оранжевый | Клемма «15» |
| 22 | Желто-красный | К датчику расхода топлива |
| 23 | Оранжево-белый | Клавиша МК «вперед» |
| 24 | Бело-черный | Клавиша МК «назад» |
| 25 | Черно-белый | Датчик наружной температуры (-) |
| 26 | Желто-зеленый | Датчик наружной температуры (+) |
| 27 | Розовый | Датчик уровня топлива |
| 28 | Серый | Датчик скорости |
| 29 | Зелено-белый | Датчик температуры ОЖ |
| 30 | Коричнево-красный | Тахометр (низковольтный) |
| 31 | . | Служебный. Диагностика панели. |
| 32 | Коричнево-белый | Клемма «L» реле-регулятора генератора |
Как самому качественно провести шумоизоляцию панели ВАЗ 2110
Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.
В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.
Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.
Основные отличия БК инжектора от карбюратора
Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:
- времени суток или настроить будильник;
- текущем и среднем расходе топлива, а также запасе хода;
- средней скорости и режиме езды;
- температуре двигателя или забортного воздуха;
- диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.
Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться
Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.
Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную
Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.
Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).
Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках
Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.
Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.
Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:
- 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
- 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
- 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
- 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
- 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.
На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.
О каком БК идёт речь? Ответ приведён на видео.
ВАЗ 2110 не работает панель приборов
2208 сообщений на форуме
ВАЗ 2110 не работает панель приборов 17 апреля 2016 в 18:27
Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов. Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем
Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели. Почему на ВАЗ 2110 не работает приборная панель?
Почему на ВАЗ 2110 не работает приборная панель?
Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель. Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно. В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть
Важно отыскать место, где произошло замыкание электроцепи и устранить его
В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда. Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно. Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.
Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам. Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка
Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток
Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка. Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую. Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.
Форма заказа автомобиля Просто выберите автомобиль, который вам нужен и оставьте свои контактные данные. Услуга бесплатная. Ваше имя: Контактный телефон:
Наш менеджер свяжется с вами Вас проконсультируют по модификациям и комплектациям, предложат варианты из наличия и под заказ
ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.
Закрыть это окно
Форма заказа автомобиля Мы гарантируем вам конфиденциальность. Никакого спама и СМС. Всего один звонок от нашего специалиста, который расскажет вам все подробности и поможет вам принять верное решение. Ваше имя: Контактный телефон:
ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.
Закрыть это окно
Зачем нужен бортовой компьютер?
В прошлых статьях мы уже говорили, что такое бортовой компьютер. для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.
Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:
- выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
- очень полезна функция сушки и прогрева свечей перед запуском двигателя.
- функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
- возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.
