Проверка радиатора на герметичность
Процесс диагностики вовсе не сложный, проводим самостоятельно, а в случае отсутствия свободного времени посетите СТО для выполнения работ профессионалами.

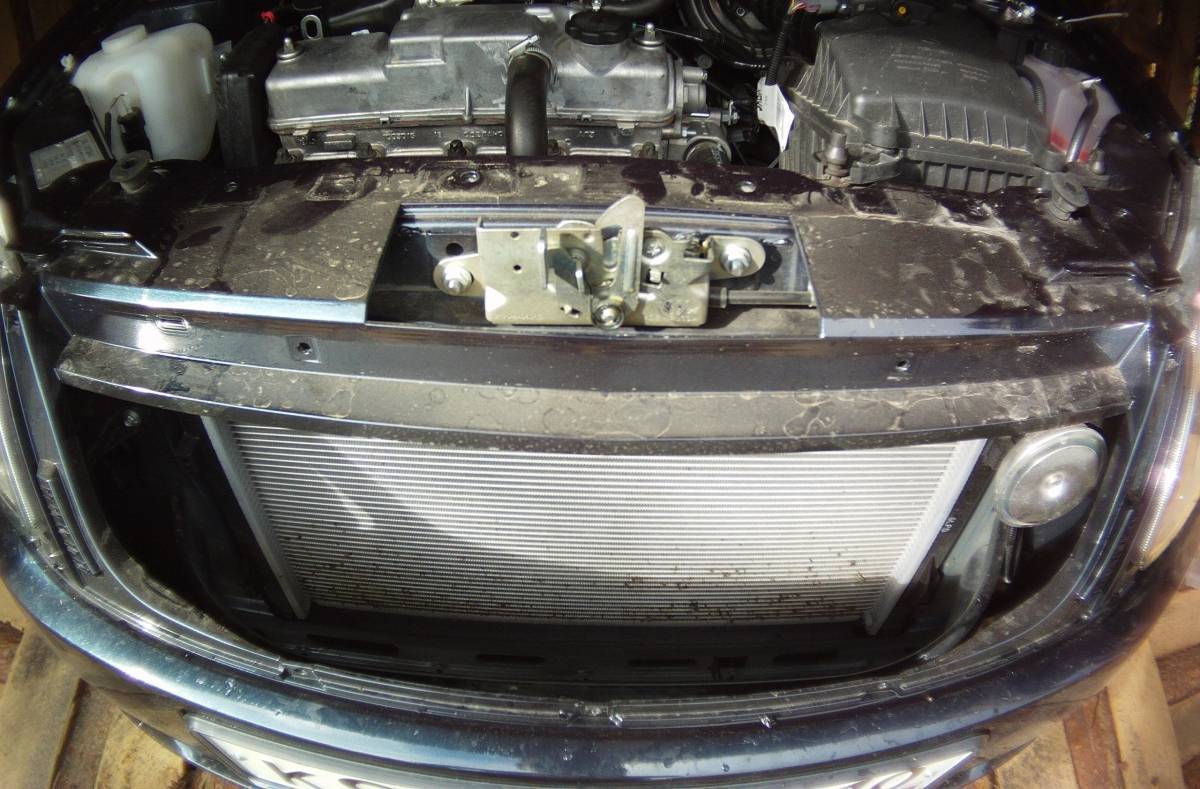

Проверка радиатора со стороны моторного отсека
- Помещаем машину в периметр ремонтной зоны, на смотровую яму, открываем капот.
- Со стороны моторного отсека осматриваем поверхность радиатора на наличие потеков, следов утечки антифриза (тосола).
- Аналогичные действия проводим из-под днища машины;
- Осматриваем магистрали подачи/обратки тосола, верхний, нижний контуры.
Наиболее распространенные места разгерметизации: углы по периметру, стыки, стяжки хомутами.
Как слить антифриз из системы охлаждения Лады Гранты
- Капот открыт, двигатель машины остыл до безопасной температуры, чтобы не повредить кожные покровы.
- Из-под днища выкручиваем 6 винтов, снимаем защиту поддона картера.
- Отвинчиваем сливную пробку в нижнем контуре радиатора.
- Параллельно отвинчиваем сливную пробку на стенке блока цилиндров. Подставляем емкость.

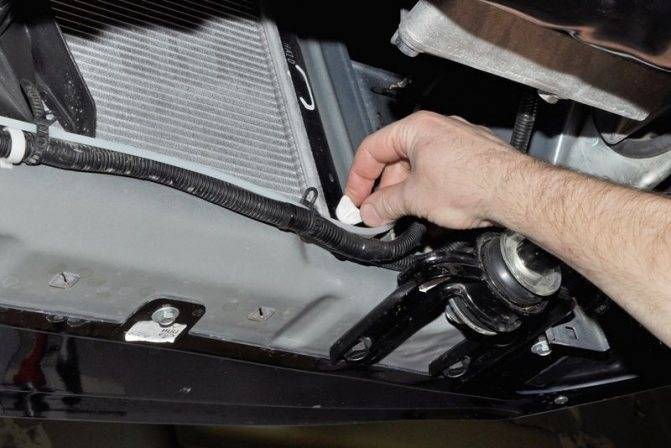

Отворачиваем пластмассовую пробку сливного отверстия бачка радиатора
Водителю на заметку!
- После того, как жидкость полностью слита с водяной рубашки, завинчиваем сливные пробки. Заливаем новый тосол в объеме 7.5 литров до отметки «Минимум» или 8.0 литров до рекомендованного среднего уровня.
Как выгнать воздух из системы охлаждения Лады Гранты
Стравить воздух из системы можно несколькими эффективными способами.
Продувка с помощью насоса
Способ №1
- Переводим рычаг печного отопителя в положение «Максимум» (салон машины). Обязательно соблюдаем основные меры безопасности, подставляем противооткатные башмаки под задние колеса.
- Отвинчиваем крышку клапанов, предварительно сняв декоративную накладку.
- Отверткой ослабляем хомут штуцера дроссельного узла, снимаем резиновый патрубок..
- Отвинчиваем крышку на расширительном бачке
- Через марлевую повязку выдуваем ртом воздух по направлению расширительного бачка.
Способ №2
- Прогреваем машину к 40 – 45°, глушим двигатель.
- Отвинчиваем хомут дроссельной заслонки, снимаем шланг.
- Если из шланга вытекает жидкость — надеваем назад, в противном случае ожидаем пока выйдет воздух.
- Собираем конструкцию в обратной последовательности.
Способ №3
- Заезжаем передними колесами автомобиля на возвышенность так, чтобы в системе охлаждения самой высшей точкой была «пробка».
- Скручиваем крышку на расширительном бачке, пробку на радиаторе.
- Заводим двигатель, он работает на холостых оборотах.
- Прогреваем машину до рабочей температуры в 40 – 45°.
- Как только уровень тосола начинает снижаться, восполняем недостающее количество.
- Повторяем процедуру до тех пор, пока не выйдет максимальное количество пробки.
- Завинчиваем крышки.
Воздушная пробка в системе способна не только снизить эффективность работы печного отопителя, но негативно отобразиться на работе двигателя в целом. После того, как затор будет ликвидирован, систематически проводите осмотр технического средства.
Рабочая температура 8-клапанного двигателя Лада Гранта
Рабочая температура двигателя на автомобиле Лада Гранта должна быть 90 градусов, но большинство владельцев жалуются на то, что температура не поднимается выше 80-градусов. Даже несмотря на плюсовую температуру за бортом.
Видимо АвтоВаз решил себя дополнительно обезопасить установкой термостата, который открывается уже при 85°. Самое интересное в том, что допуски по температуре открытия термостата АвтоВаз определяет как: (85±8,3) ºС, т.е. от 77 до 93 ºС. Вот это разброс, не правда ли?
Рабочая температура двигателя должна быть не менее 90ºС.
О том как узнать температуру двигателя, когда Ваш автомобиль не оснащён указателем температуры на панели приборов, читайте в материале: как посмотреть температуру двигателя.
Недостатки низкой рабочей температуры двигателя
Двигатель, который не достигает свой рабочей температуры работает в неправильных для него режимах.
- Самая основная проблема — это повышенный расход топлива (как уменьшить расход топлива на Лада Гранта читайте здесь).
- Также существует риск поломки.
- Ну и салон автомобиля будет не так хорошо прогреваться.
Способы устранения
Поможет только замена термостата на модель, у которой температура открытия не менее 92 градусов. Грантоводы приобретают термостат WAHLER 3091.92D, высовывают из него внутренности, и вставляют в старый термостат.
Чтобы не разбирать раньше времени родной термостат, можно приобрести термостат для Лады Гранты, и в него засунуть внутренности от неродной замены.
Это термостат родной Luzar
Информационное письмо АвтоВаз (выдержка)
Выдержка из «Информационного письма дилерам АвтоВаз».
4.3 Владельцы автомобилей семейства Лада Гранта (2190) и Калина FL (2192, 2194) констатируют факт: средняя температура ОЖ на их нынешних автомобилях на 7– 10 градусов ниже, чем на прежних моделях Приора, Самара и Калина. По причине субъективной «непривычности» этот факт возведен потребителями и персоналом СТО в ранг несоответствия (дефекта) под названием «недогрев» двигателя.
4.4 Поддержание на автомобилях семейства Лада Гранта (2190) и Калина FL (2192, 2194) температуры ОЖ в диапазоне температур ниже «привычных» на прежних моделях автомобилей Приора, Самара и Калина не приводит к повышению расхода топлива, повышенному износу деталей двигателя и никаким другим негативным последствиям. Соответственно, при отсутствии негативных последствий и отсутствии норматива температуры ОЖ, «недогрев» двигателя по п.4.3 несоответствием (дефектом) не является.
4.5 Претензия потребителя по несоответствию (дефекту) «недогрев»двигателя не должна приниматься персоналом СТО, если она не сопровождается жалобой потребителя на какое-либо дополнительное сопутствующее негативное проявление. При отклонении необоснованной претензии потребителю должно быть разъяснены особенности системы охлаждения двигателей автомобилей семейства Лада Гранта (2190) и Калина FL (2192, 2194).
Вот и смысл всей гарантии! Клепай автомобили изначально с браком, и шли всех лесом! Объясняя это тем, что это особенность конструкции системы охлаждения автомобиля.
При какой температуре включается вентилятор на гранте
При какой температуре должен срабатывать вентилятор на Лада Гранта?
Автомобиль: Лада Гранта. Спрашивает: Новокшонов Семён. Суть вопроса: При какой температуре охлаждающей жидкости включается вентилятор на Лада Гранта?
Добрый день, здравствуйте! Скажите пожалуйста при какой температуре должен срабатывать вентилятор радиатора? У меня поднимается температура уже до 100 градусов, а он так и не хочет работать! Может быть он просто сломан у меня?
Для того, чтобы узнать при какой температуре охлаждающей жидкости включается вентилятор на вашем автомобиле, достаточно лишь посмотреть на нижеуказанную таблицу, и найти ваш тип ЭБУ и машины.
Январь 7.2 ПО AI201CO565758 Т=101 градус
Т=101(1) градус
Т=105(2) градусов
Т=101(1) градус
Т=105(2) градусов
Т=101(1) градус
Т=105(2) градусов
Bosch 797 ПО B1C02Q05
T=103 градуса
Т=101(1) градус
Т=105(2) градусов
Т=103 градуса
В104CR02 Т=101(1) градус
Т=105(2) градусов
Т=101(1) градус
Т=105(2) градусов
Диагностика вентилятора охлаждения
Для того, чтобы продиагностировать работоспособность своего вентилятора достаточно лишь отсоединить разъем от датчика терморегулятора. При этом датчик должен заработать принудительно.
Изменение значений
Изменить заводские настройки включения, можно через систему практически любого бортового компьютера (ШТАТ или МУЛЬТИТРОНИКС), рекомендуемые значения при этом не должны быть ниже 95-97 градусов.
Что представляет из себя система охлаждения на Лада Гранта
На автомобилях ВАЗ-2190 или по-простому Лада Гранта, хоть и была создана и установлена модернизированная система охлаждения двигателя, но всё же конструктивная схожесть с предшественником Лада Калина, все же осталась.
Так как система охлаждения в Грантах, как и на всех российских автомобилях представляет собой систему закрытого типа, жидкость по ней равномерно и распределяется по всем закрытым её участкам.
Стоит отдельно отметить, что в новых моделях Лада Гранта разработчики убрали из панели приборов указатель как температуры двигателя (охлаждающей жидкости). Вместо же него предусмотрена специальная сигнальная лампа – сигнализирующая о предельной температуре антифриза и моменту включения вентилятора радиатора.
Что делать, если вентилятор не срабатывает вообще?
Искать поломку. Чаще всего виноват предохранитель включения вентилятора охлаждения.
Блок предохранителей (наносил цифры весь день)
F1 — предохранитель включения вентилятора; K1 — реле вентилятора.
При какой температуре включается вентилятор на гранте
Добавлено через 10 минут
За время работы 10 минут разница была в 10 копеек по БК (стоимость поездки при цене 32-40).
При какой температуре включается вентилятор на гранте
Ответ на часто задаваемые вопрос :Когда включается вентилятор СОД ,те Т_включения вентилятора ? Здесь будут выложены все типы ЭБУ устанавливаемые на авто(на конвеере) и температура/ры включения вентилятора СОД ! Cистемы с троссовым дросселем . 8_ми клапанные ДВС 1.Январь 7.2 AI 201CO5657 Т=101гр AI 201CO58 T=103гр (есть и 101гр ,но на машинах где ставили Я7.2 с ПО СО58 ,реализована только одна скорость в проводке и подключена только на канал максимальной скорости . Для реализации первой скорости при Т=101гр ,нужно в разъёме к ЭБУ перенести провод с 29_го пина на 68_й !) Январь 7.2+ AI201CP57 T=103гр 2.Bosch 797 B1C02Q05 T=103гр 3.Bosch 797+ B102CQ05 Т=103гр B101CR01 T=103гр В102СR06 T=103гр В104CR02 Т=101(1_я скорость -малая )Т=105(2_я скорость -максимальная) В103СU03 Т=101(1)Т=105(2)
16_ти клапанные ДВС. 1,4_16кл(11194) В173CR03 Т=101(1)Т=105(2) В174CR03 Т=101(1)Т=105(2) B174CT04 Т=101(1)Т=105(2) Приоро ДВС(2112611196) B11KSS01B13KSS02 Т=101(1)Т=105(2)
4.M73: 8_ми клапанные ДВС АI303CD04CE05CF06 Т=101(1)Т=105(2)
16_ти клапанные ДВС AI373CA01
Система охлаждения (ВАЗ «Лада Калина») включает в себя целый ряд функциональных элементов:
- Радиатор охлаждения ДВС. Данный агрегат предназначается для снижения температуры нагретого тосола при помощи холодного потока воздуха.
- Вентилятор радиатора. Эта деталь выполняет функцию повышения интенсивности охлаждения ОЖ () в системе.
- Радиатор отопителя. Это, по сути, источник теплого воздуха для салона автомобиля.
- Расширительный бак. Поскольку охлаждающая жидкость имеет свойство расширяться и сужаться при постоянном колебании температур, данная емкость служит для компенсации объема тосола в системе.
- Центробежный насос или же «помпа». Этот элемент осуществляет принудительную циркуляцию ОЖ по каналам системы автомобиля.
- Термостат. Эта маленькая, на первый взгляд примитивная деталь, выполняет очень важную функцию: регулирует нужное количество тосола, проходящего через радиатор охлаждения двигателя. Благодаря термостату обеспечивается наиболее оптимальный температурный режим в системе.
- Датчик температуры ОЖ. Это один из элементов управления СОД.
Схема системы охлаждения двигателя («Калина 2117») показана на фото ниже:
Особенности устройства, описание, неисправности кондиционера Лада Гранта ВАЗ 2190
На автомобили Лада Гранта ВАЗ 2190 устанавливают кондиционер воздуха компрессорного типа.
Кнопка включения кондиционера расположена на консоли панели, общей с органами управления отопителем.
Компрессор кондиционера
Установлен на блоке цилиндров двигателя и приводится во вращение поликлиновым ремнем. Он обеспечивает циркуляцию хладагента в системе кондиционирования.
Вал компрессора кондиционера установлен в передней крышке корпуса на подшипниках и уплотнен со стороны шкива привода сальником.
Шкив привода компрессора кондиционера установлен на двухрядном шариковом подшипнике и при работающем двигателе постоянно вращается.
При включении кондиционера крутящий момент передается от шкива к валу компрессора через фрикционную муфту с электромагнитным приводом.
Примечания:
Если система кондиционирования исправна, во время включения кондиционера раздается щелчок — это прижимной диск муфты под действием электромагнита входит в зацепление со шкивом привода, и начинает вращаться ротор компрессора.
Но в процессе эксплуатации кондиционера могут возникнуть следующие неисправности компрессора:
1. Если при выключенном кондиционере муфта во время вращения издает посторонние звуки, греется или появляется запах гари, то, вероятно, начал разрушаться ее подшипник. В этом случае необходимо заменить подшипник. В некоторых серьезных случаях может потребоваться замена муфты компрессора кондиционера в сборе или составляющих ее частей.
2. Если после включения кондиционера щелчка неслышно, то возможны следующие неполадки: — произошла утечка хладагента, и система управления блокирует включение компрессора кондиционера; — вышел из строя датчик давления в системе кондиционирования; — неисправности в электрических цепях системы управления; — сгорела обмотка катушки электромагнита муфты; — блок управления двигателем по какой-либо причине (высокая температура охлаждающей жидкости двигателя, высокие обороты двигателя) заблокировал включение компрессора кондиционера.
3. Если муфта вращается легко и свободно, но при включении кондиционера отчетливо слышны посторонние шумы или даже глохнет двигатель, то, скорее всего, заклинило компрессор. Внутренняя насосная часть компрессора кондиционера ремонту не подлежит. В этом случае компрессор кондиционера придется заменить.
4. И последний, самый неприятный вариант. Щелчок раздается, муфта легко вращает вал компрессора, а воздух в салоне не охлаждается. В этом случае компрессор работает вхолостую, ничего не перекачивая. Определить эту неисправность может только опытный специалист при наличии специального контрольно-диагностического оборудования. Наиболее точно определить причину неисправности можно после полной диагностики в специализированном сервисном центре по ремонту автомобильных кондиционеров.
Радиатор кондиционера (конденсор)
Многопоточного типа расположен перед радиатором системы охлаждения двигателя. Он крепится с помощью кронштейнов к рамке радиатора.
Соты радиатора кондиционера изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружным оребрением для улучшения теплообмена.
Бачки алюминиевые, с фланцами для подсоединения трубок кондиционера. По высоте бачки разделены на секции, поэтому проходя через радиатор кондиционера (конденсор), поток хладагента несколько раз меняет направление.
В радиаторе кондиционера происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух.
При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора охлаждения двигателя, что улучшает теплообмен в радиаторе кондиционера и снижает давление в системе кондиционера.
Полезные советы:
Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребрение (А) сот радиатора кондиционера от налипшей грязи, пыли и противогололедных реагентов (Б). Это улучшит теплообмен, снизит давление в системе кондиционирования и увеличит срок службы элементов системы.
Не применяйте для мойки радиатора кондиционера моющие установки со струей воды под высоким давлением. Это может привести к повреждению (В) тонкостенных пластин оребрения.
Даже при регулярной мойке необходимость замены радиатора кондиционера возникает гораздо чаще, чем хотелось бы. Это связано с тем, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги.
Испаритель кондиционера
Проверка радиатора на герметичность
Процесс диагностики вовсе не сложный, проводим самостоятельно, а в случае отсутствия свободного времени посетите СТО для выполнения работ профессионалами.
Проверка радиатора со стороны моторного отсека
- Помещаем машину в периметр ремонтной зоны, на смотровую яму, открываем капот.
- Со стороны моторного отсека осматриваем поверхность радиатора на наличие потеков, следов утечки антифриза (тосола).
- Аналогичные действия проводим из-под днища машины;
- Осматриваем магистрали подачи/обратки тосола, верхний, нижний контуры.
Наиболее распространенные места разгерметизации: углы по периметру, стыки, стяжки хомутами.
Как слить антифриз из системы охлаждения Лады Гранты
- Капот открыт, двигатель машины остыл до безопасной температуры, чтобы не повредить кожные покровы.
- Из-под днища выкручиваем 6 винтов, снимаем защиту поддона картера.
- Отвинчиваем сливную пробку в нижнем контуре радиатора.
- Параллельно отвинчиваем сливную пробку на стенке блока цилиндров. Подставляем емкость.
Отворачиваем пластмассовую пробку сливного отверстия бачка радиатора
Водителю на заметку!
В Ладе Гранте 16-ти клапанной предварительно демонтируем стартер, так как он препятствует свободному доступу к заглушке. Если не снять стартер, то антифриз зальет деталь, временно приведя ее в непригодное состояние.
- После того, как жидкость полностью слита с водяной рубашки, завинчиваем сливные пробки. Заливаем новый тосол в объеме 7.5 литров до о или 8.0 литров до рекомендованного среднего уровня.
Как промыть систему охлаждения на Ладе Гранте
Нарушение сроков проведения замены жидкости, покупка дешевых аналогов способствует образованию осадка в магистрали, помутнению тосола.
Из-за потери химических и физических свойств водяная рубашка силового агрегата подвергается коррозии, отслоению.
Постоянная повышенная рабочая температура — первый признак загрязнения, образования отложений, неисправности термостата. Изготовитель рекомендует проводить очистку магистралей через каждые 50000 км. Замена тосола через 75000 км.
Объем системы охлаждения Лады Гранты 8.0 литров.
Способы очистки
- внешняя;
- внутренняя.
В первом случае удаляются все загрязнения с наружной части при помощи напора воды, добавлением моющего средства. Во втором случае промывка осуществляется внутри специальными химическими средствами.
Если промывка не дала положительного результата, тогда заменяем штатный радиатор новым, так как на дне скопилось избыточное количество окаменелостей, начался процесс коррозии.
Дистиллированная вода
Используем дистиллированную воду
Достать дистиллированную воду можно несколькими способами:
- купить в аптеке;
- растопить чистый снег;
- отстаивать на протяжении полугода воду из-под крана.
Процесс промывки выглядит следующим образом:
- Помещаем машину на смотровой канал, отвинчиваем крепления защиты поддона картера.
- Скручиваем сливную пробку системы, стачиваем тосол. Предварительно выкручиваем крышку с расширительного бачка, сбрасываем давление.
- После того, как отработка сточена, закручиваем пробку, заливаем в систему 8.0 литров дистиллированной воды.
- Запускаем двигатель, прогоняем его на средних оборотах в течение нескольких минут, глушим.
- Повторяем п. 2, 3. Как только на выходе будет вода чистого цвета — промывка окончена.
- Заправляем новый тосол. Очередная замена через 75000 км.
Сода, кислота и уксус
Промывка подручными средствами
Смешиваем указанные ингредиенты в процентном соотношении: 25 / 50 / 25, добавляем литр воды. Аналогичный объем сливаем с системы, добавляем «зелье», оставляем автомобиль в неподвижном состоянии на 6 – 8 часов, лучше на ночь.
Поутру стачиваем отработку, промываем один раз систему, заливаем чистый тосол.
Специальные средства
Процесс аналогичен вышеописанному. Проводим с соблюдением основных правил безопасности. Приобрести присадки можно в любом специализированном автомагазине, авторынке.
Почему включается вентилятор охлаждения на холодном двигателе
Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.
Нехватка жидкости в системе
Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.
Замыкание датчика
Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора
Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.
Видео: проверка датчика включения вентилятора
Замыкание на массу
Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:
- короткий срок службы вентилятора;
- разряд АКБ (при включённом зажигании и заглушённом моторе);
- самовозгорание проводки в случае её перегрева.
Датчик термостата
Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.
Дополнительный датчик
В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.
Окисление либо обрыв контактов
Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.
Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.
Как проверить датчик включения вентилятора?
Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.
Проверка снятого датчика:
- Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
- Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
- Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
- Постепенно охлаждая воду, определить температуру размыкания контактов.
- Сравнить полученные данные с паспортными значениями.
При отсутствии тестера датчик включения вентилятора можно проверить контрольной лампочкой, которая зажигается в момент срабатывания контактной группы.
Секретами проверки датчика вентилятора делится автор видеоролика Дмитрий Мазницин.
В авто с карбюраторным двигателем
Последовательность проверки датчика на автомобиле с карбюратором:
- Выключить зажигание.
- Аккуратно снять провода с датчика. При демонтаже держать руки и одежду на расстоянии от крыльчатки вентилятора, поскольку пуск электродвигателя возможен и при выключенном зажигании.
- Соединить провода в штекере.
- Включить зажигание. Вентилятор должен начать работать. Если механизм вращаться не начал, то проблема кроется в электродвигателе или проводке.
Допускается эксплуатация двигателя автомобиля с замкнутыми контактами проводки, идущей от датчика. Соединенные кабели должны быть изолированы от замыкания на кузов автомобиля.
В авто с инжекторным двигателем
Процедура проверки датчика на инжекторном автомобиле:
- Снять колодку разъема с датчика.
- Включить зажигание. На комбинации приборов может активироваться индикатор Check Engine, указывающий на ошибку в системе охлаждения.
- Запустить двигатель. Через некоторое время блок управления мотором перейдет в аварийный режим и принудительно запустит вентилятор на постоянную работу.
- После приезда в автосервис требуется провести диагностику автомобиля и удалить записанные в блоки управления ошибки.
Если включение вентилятора в аварийном режиме не происходит, то проблема кроется в приводе крыльчатки или проводке. Автомобиль доставляется на сервис при помощи буксира или эвакуатора.
Устройство и принцип работы
Измеритель температуры на Гранте представляет собой термический переменный резистор. Термоэлемент, заключённый в бронзовом корпусе с резьбовым наконечником, при нагреве снижает сопротивление электрической цепи. Это позволяет ЭБУ определить температуру ОЖ.
Устройство ДТОЖ:
Если рассмотреть датчик в разрезе, можно увидеть два лепестка-контакта, находящихся вверху и внизу терморезистора из особого сплава металлов, меняющего своё сопротивление в зависимости от степени нагрева. Он замыкает собой оба контакта. На один подаётся питание от бортовой сети. Ток, пройдя через резистор с изменённой характеристикой, выходит через второй контакт и попадает по проводу в микропроцессор ЭБУ.
От ДТОЖ зависят следующие параметры работы ДВС:
- показания индикатора температуры на панели приборов;
- своевременное включение вентилятора принудительного охлаждения ДВС;
- обогащение топливной смеси;
- обороты холостого хода двигателя.
Рабочая температура 8-ми клапанника
Нормальная рабочая температуры у восьмиклапанных двигателей на Калинах и Грантах – ровно 90 ºC. Но владельцы жалуются, что порой она с трудом достигает отметки 80 градусов даже в теплую погоду. Причина кроется в термостате – он полностью открывается при температуре 85 градусов. Причем допустимое отклонение от этого значения очень большое – (85±8,3) ºС.
Но ведь топливная смесь сможет нормально воспламеняться лишь при условии, что температура мотора будет около 90 градусов. Именно это значение заложено в электронном блоке управления. При слишком низкой температуре смесь оказывается обогащенной (увеличивается количество бензина). Это основная проблема, которая возникает при понижении температуры. А еще зимой отопитель работает хуже.
Ваш случай
Схема температур. Нормальная рабочая температура находится на отметке в 90 на панели приборов.
Заклинивание клапана термостата – типичная неисправность системы охлаждения двигателя.
То есть ещё не прогретая жидкость подаётся на радиатор охлаждения, и обдувается сильным потоком ветра. Действительно, при увеличении температуры воздуха проблема отчасти уйдёт. Именно поэтому раньше подкладывали картонки и ездили так годами. Но мы не рекомендуем так делать.
Решение проблемы
Устранить проблему низкой температуры системы охлаждения двигателя можно, установив термостат, у которого открытие осуществляется при 92ºС. Отлично показывает себя элемент WAHLER 3091.92D.
Оригинальная упаковка термостата wahler 3091.92d.
Сам элемент – температура открывания выбита на корпусе.
Только придется разобрать его и внутреннюю часть перенести в родной термостат Калины.
Отпиливаем пластину, отгибаем корпус и вытаскиваем термоэлемент.
Подтачиваем пружину, чтобы место прижима стало более плоским.
Для сравнения – термоэлементы wahler 3091.92d и родной.
Обязательно используйте новые прокладки и смазывайте их небольшим количеством герметика – это позволит избежать возникновения утечек охлаждающей жидкости.
Как работает датчик вентилятора охлаждения радиатора
Чтобы понять способы проверки датчика, необходимо сперва разобраться в его принципе работы. Устроен датчик вентилятора охлаждения радиатора очень просто, но он несколько отличается на карбюраторных и инжекторных двигателях.
В карбюраторе в нем имеется два контакта и биметаллическая пластинка. При нагреве биметаллической пластины до определенной при производстве датчика температуры, контакты замыкаются, и через них начинает протекать ток к вентилятору, включая его в работу. На инжекторе система активации датчика практически такая же, за исключением того, что команду на включение отсылает блок управления двигателем, анализируя необходимость активации вентилятора на основе информации, поступающей с нескольких других датчиков.
Датчики на карбюраторных двигателях срабатывают при достижении определенной температуры, и водитель может посмотреть маркировку на корпусе устройства, чтобы определить, в каком температурном диапазоне сработает датчик. Обычно, подобные датчики активируются при температуре от 92 до 97 градусов по Цельсию. Если водитель беспокоится о возможном перегреве двигателя, он может найти в продаже датчик, срабатывающий при более низкой температуре, и установить его. На инжекторных двигателях температура срабатывания датчика прошивается в «мозги» блока управления автомобилем.
