Подключение сигнализации к центральному замку

Подключение сигнализации к центральному замку – основные трудности процедуры

В наши дни автомобилисты имеют возможность подобрать для своего транспортного средства любой вид охранной системы, ориентируясь на собственные потребности и пожелания.

Конкретные точки подсоединения охранного устройства подбираются в зависимости от следующих факторов:

вид приобретенной сигнализации (без дистанционного управления либо с таковым);
модель транспортного средства, на которое планируется устанавливать систему;
место расположения главного охранного механизма (блока).

Определиться с точками подключения сигнализации с автоматическим запуском позволяет паспорт приобретенного устройства, ламповый пробник или вольтметр. Кроме того, вам понадобится электросхема ТС. Именно с ее помощью вы сможете найти элементы, к которым будет подключаться сигнализация.

Перед началом работ необходимо определиться с видом центрального замка (ЦЗ) вашего автомобиля. Чаще всего встречаются следующие типы ЦЗ:

управляемые положительным импульсом;
управляемые отрицательным импульсом;
с переменной полярностью.

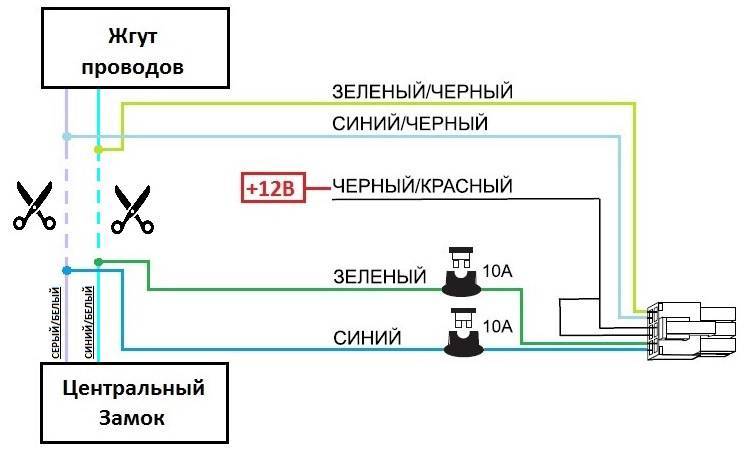

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией

И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители)

Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

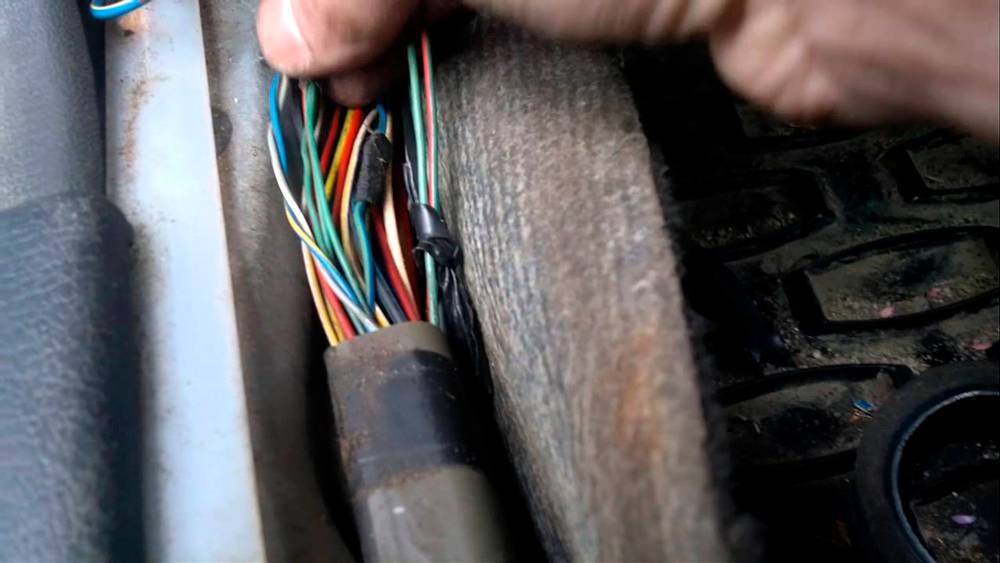

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Поиск центрального замка (силовые провода)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Основные моменты

Об установке нужно знать следующее:

Процедура установки в целом достаточно сложная. При неправильном подключении сигнализация попросту не будет работать. В случае установки GSM ваша задача усложняется, поскольку эту систему придется еще и самостоятельно программировать. Поэтому перед установкой нужно взвесить свои силы; если вы чувствуете, что не справитесь, следует обратиться за помощью к опытному специалисту.
Сегодня на рынке можно встретить такие системы, как Шериф, Томагавк и другие. Противоугонные системы очень похожи друг на друга, однако изготавливаются из комплектующих разного качества, что может повлиять на эксплуатационные свойства устройства.
Существует несколько схем монтажа противоугонных систем. Поэтому при подключении следует учитывать тот факт, что в разных системах разъемы одного и того же цвета могут использоваться для совершенно различных целей.
Желательно не использовать самодельные противоугонные системы, поскольку даже опытные автомобилисты при изготовлении таких устройств допускают ошибки, которые могут привести к серьезным последствиям (порча автомобильного оборудования, короткое замыкание и так далее).

Монтаж актуатора замка ВАЗ-2110

Установка автосигнализации – процедура не из простых, если вы не являетесь специалистом в данной области и не имеете навыков работы с электропроводкой, но вполне осуществимая и без привлечения профессионалов.

Способы монтажа вариативны, последовательность установки сигнализации к центральному замку определяется его типом (с постоянной, переменной полярностью или пневматический).

Сам замок объединяет все элементы центральной блокировки замков машины и имеет несложную конструкцию, включающую:

Блок управления, являющийся главным элементом, обеспечивающим корректное функционирование всех узлов запирающей системы.
Входные датчики, в роли которых выступают концевые выключатели дверей и замочные микропереключатели.
Исполнительные устройства (актуаторы).

Запирание и отпирание автомобильных дверей, а также багажника, люка топливного бака, выполняется путём поворота ключа или нажатием кнопки, находящейся в салоне. Сигналы поступают от датчиков в электронный блок управления, командующий процессами, откуда уже последний сигнализирует приводам управления дверьми, воздействуя на исполнительные механизмы.

Перед процедурой необходимо ознакомиться с документацией, изучив штатное запираемое устройство, его строение, и подключаемое, после чего заняться поиском точек доступа. Определить, куда нужно подключать автосигнализацию можно, подсмотрев в паспорт устройства, с помощью лампового пробника, вольтметра, мультиметра. К замкам охранные комплексы подключаются через электроцепи с помощью коммутирующих устройств. Выбор точек установки основывается на следующих факторах:

Тип сигнализации, наличие или отсутствие дистанционного управления охранной системы
Марка, модель автомобиля, куда будет осуществляться подключение.
Место расположения главного охранного блока.

Точки подключения отмечают в схемах к системам сигнализации и электрических схемах машины. Эта документация значительно облегчит монтаж даже в условиях отсутствия опыта у автомобилиста.

Инсталляция

Продолжаем далее, установка автосигнализации самостоятельно потребует того, что необходимо обмотать жгут проводов изолентой. Оптимальным вариантом является изолента черного цвета, ее будет не так видно, как синюю или другого цвета. Это делается с двумя целями

Это даст хорошую изоляцию, и создаст видимость заводской проводки, что тоже немаловажно

Помните, что замыкать необходимо только со стороны разъема самой сигнализации. Далее проводку нужно подключить к блоку самой сигнализации и аккуратно спрятать провода. Далее нужно соединить провода машины и сигнализации. Для этого можно использовать особые зажимы, но можно использовать только нож и зажигалку. Дальнейшим шагом будет протяжка кабеля сигнализации под капотом. Речь идет о проводе самой сирены и концевике. Провода уже пропущены, можно прикреплять к ним и сирену. Второй кабель сирены нужно прикрепить к массе. Сирена устанавливается в штатное отверстие, для крепления используют болт М6. Концевик нужно закрепить на раме. Плюс надо подключать к тому проводу, на котором в любом положении будет необходимое напряжение в 12 В. Эффективная автосигнализация своими руками почти установлена.

Функции центрального замка

Преимущество устройства центральный замок с дистанционным управлением в автомобиле:

Экономия времени. Вместо того что бы по очереди закрывать каждую дверь, необходимо закрыть одну – остальные блокируются автоматически.
Универсальность. Устройство стандартное. Нет необходимости подбирать модель.

Стандартный комплект замка авто состоит из:

Электропривод (пятипроводной).
Центральный замок.
Двухпроводные электроприводы.
Контролёр управления.

Систему приводит в действие ключ или пульт ДУ.

Система работает с сигнализацией любого типа.
Кнопку запуска ДУ размещают на брелок для удобства.
Если в автомобиле установлена сигнализация и есть пульт, нет смысла заказывать еще один– лучше сэкономить.
Кроме дверей и лючка, подключить можно еще багажник авто

Им тоже можно управлять пультом ДУ.
Важной особенностью является перекодировка предохранительных возможностей. Например, при превышении скорости, двери автоматически запираются

Или установить поочерёдное открытие: сначала дверь со стороны водителя, при повторном нажатии – остальные.

Проверка правильности установки

Для проверки правильности установки выполняют следующие дествия:

Подключают аккумулятор и с дистанционного пульта дают команду на блокировку центрального замка. Для подстраховки нужно оставить одно из дверных стекол открытым. Это позволит открыть автомобиль вручную, если по каким-то причинам команда разблокировки не сработает.
После блокировки ЦЗ подают команду с пульта на разблокировку.
После правильного выполнения команд соединения проводов изолируют термоусадочными трубками или изолентой.

Если на каком-то этапе проверки система не будет получать сигнал и срабатывать, следует еще раз проверить правильность соединения проводов. Если они соединены верно, возможно где-то есть повреждения.

Опрелеляют неисправность вдвоем — один будет подавать сигналы с пульта на блокировку и разблокировку ЦЗ. В это время другой с помощью тестера будет делать проверку напряжения на силовых выходах охранной системы и на контактах предохранителей. Также нужно проверить напряжение на контактах кнопки ЦЗ.

Общие рекомендации по установке сигнализации своими руками

Перед началом работы нужно изучить инструкции по эксплуатации машины и монтажу сигнализации. Это поможет заранее определить места монтажа блока, датчиков, антенны и индикатора. Если авто не оборудовано центральным замком, стоит запастись им заранее.

При подключении сигнализации «Старлайн» к электросети автомобиля своими руками нужно соблюдать следующие правила:

нештатные соединения проводов необходимо пропаять и заизолировать;
проводку (особенно клеммы и соединения) нужно располагать в местах, куда гарантированно не попадет влага;
в местах изгиба проводов и контакта с деталями кузова нужно помещать их в кембрик;
нельзя допускать замыкания электрических цепей с «массой» при подключенном аккумуляторе.

Последовательность монтажа элементов не имеет особого значения. Первым можно устанавливать блок или датчики. Однако прокладка проводов всегда завершает процесс установки.

Проверка работы сигнализации и регулировка датчиков

Если сигнализация устанавливается самостоятельно впервые, ошибки на каких-то этапах практически неизбежны

Важно, чтобы они не привели к серьёзным негативным последствиям из-за несоблюдения общих правил монтажных работ

Поэтому проверку правильности выбора мест подключения и срабатывания должным образом охранных и сервисных функций следует проводить на каждом этапе до окончательной сборки. Процесс программирования соответствующих функций подробно описывается в инструкции к сигнализации.

Отдельного внимания заслуживает регулировка чувствительности датчиков, прежде всего датчика удара. Регулировочные винты обычно расположены на видном месте, а сама регулировка проводится (после подключения датчика) пробными механическими воздействиями на кузов (постукиванием). Если оставить датчик на максимальной чувствительности сигнализация может срабатывать от несильных порывов ветра или проезжающего близко транспорта.

После окончательной сборки следует ещё раз тщательно проверить срабатывание всех желательных функций установленного оборудования.

На видео ниже подробно показан процесс установки автосигнализации с обратной связью своими руками.

Лучшие спутниковые охранные системы для авто с АлиЭкспресс

Спутниковая сигнализация позволяет контролировать автомобиль находясь в любом месте. При попытке взлома она не завывает громогласной сиреной, а просто сообщает владельцу об инциденте. При желании, конечно, можно подключить и сирену. Управление осуществляется через любое мобильное устройство. Минус моделей в возможности вычисления алгоритма кодируемых сигналов. Минимизирует риски установка механических противоугонных средств: блокираторов подачи топлива, электроэнергии, трансмиссии. Но даже при угоне авто сигнализация сообщит о его местонахождении, чем поможет в розыске злоумышленников. В нашем обзоре представлены как полноценные GSM-сигнализации, так и дополнительное оборудование для спутниковых сигнализаций.

Секретные маячки слежения

Многие авто оснащаются секретными GSM-маячками, которые следят за местонахождением машины:

Обычно самостоятельная установка маячка не требуется, поскольку в большинстве случаев маячки устанавливаются в автомобильном салоне при покупке.
Маячок обычно прячется под обшивку.
Периодически маячок будет оповещать владельца о местонахождении автомобиля. Также оповещение придет в случае срабатывания сигнализации.
Оповещение о местонахождении авто происходит через SMS-сообщения. В сообщении указываются точные координаты местоположения авто (точность координат составляет от 10 метров до 2 километров в зависимости от типа местности). При помощи SMS-сообщений можно также сменить режим оповещения.

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
паяльник и паяльные принадлежности (припой, кислота);
разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
линейные измерители и мультиметр;
изоляционные материалы;
крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

проводить электромонтажные работы при отключенном аккумуляторе;
соединять электропроводку только пайкой или клеммами, изолировать соединения;
использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Подробно посмотреть, как подключить сигнализацию к центральному замку на ВАЗ 2110 можно на видео:

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

https://www.youtube.com/watch?v=7F8l0kOOrLk Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Наличие функции автозапуска

Все современные автосигнализации имеют функцию автозапуска, которую можно активировать непосредственно самому или путем програмирования брелока. Как и любая система данная функция имеет свои преимущества и недостатки.

Преимущества

Разобравшись с основными особенностями автоматического запуска автомобильной сигнализации, можно оценить все преимущества, которые обеспечивает подобная функция. Среди основных положительных факторов можно отметить:

Возможность выходить утром к полностью прогретому автомобилю

Это позволяет не мёрзнуть в машине, а выходить из подъезда, садиться в авто и сразу ехать.
Значительная экономия времени, что так важно для современного человека. Применение опции автозапуска позволит не тратить время на ожидание, пока двигатель нагреется до рабочего состояния.
Водитель гарантированно сможет ездить на своём авто даже в сильный мороз

Если установить автозапуск при определённом режиме, то двигатель будет заводиться при снижении температуры до запрограммированность параметра.
Значительное снижение возможного износа деталей, что существенно увеличивает общий ресурс двигателя.

Наряду с положительными сторонами применения сигнализации с автоматическим запуском стоит отметить некоторые недостатки его использования.

Недостатки

Самым главным минусом является повышенный расход используемого топлива. В холодное время года двигателю придётся заводиться несколько раз за ночь, что приведёт к тратам дополнительного количества топлива.

Ещё одним недостатком является возможность посадить аккумулятор. В процессе запуска стартера потребляется достаточно большое количество тока, в результате аккумулятор может быть разряжен немного быстрее положенного.

Чтобы не столкнуться утром с вышедшей из строя батареей, важно правильно настраивать систему. Необходимо дать время мотору поработать примерно 15 минут, чтобы заряд был полностью восстановлен

Это интересно: Отзывы о Kia Optima

Основным предназначением сигнализации является обеспечение максимального уровня комфорта в процессе эксплуатации авто. По этой причине все минусы и положительные стороны стоит рассматривать именно в этом спектре. При правильном подходе все недостатки можно значительно уменьшить. Главное знать, как завести машину с автозапуска правильно. Нельзя исправить только повышенную трату топлива, но за комфорт, как известно, нужно платить.

1-ый тип: центральный замок, управляемый отрицательным импульсом

Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы. Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.

Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.

Подключение сигнализации к центральному замку своими руками
