Появился хруст при повороте руля: диагностика системы управления
Если в рулевом управлении автомобиля возникли определенные неполадки, следует незамедлительно исправить их, иначе промедление может привести к тому, что важнейшая система вашего авто даст определенные сбои и перестанет нормально функционировать. Если выходит из строя произойдет резко и прямо во время движения, то не исключены серьезные неприятности в виде потери управления и прочих не слишком удачных последствий
Хруст при повороте руля может означать несколько неполадок, каждой из которых стоит уделить особое внимание при диагностике. Самостоятельное исправление или обращение в специализированный сервис – это решать непосредственно вам
Машине обязательно потребуется хорошая диагностика, потому у сервиса в этом случае есть много преимуществ.
На хорошей станции обслуживания вам помогут провести действительно хорошее исследование каждого узла ходовой и рулевого управления, чтобы получить достоверные ответы на вопрос, что стал причиной хруста. Поворот руля затрагивает далеко не только рулевую рейку. В данном процессе включаются в работу рулевые наконечники, а также тяги, которые тянут за элементы ходовой части. Потому стук или хруст в руле далеко не всегда означает проблемы с рулевым механизмом. Это могут отдавать неприятности, связанные с ходовой частью. Сегодня мы рассмотрим три самые распространенные проблемы, дающие хруст при повороте рулевого колеса.
Шрус – один из вероятных виновников хруста руля
Рулевой механизм не так часто издает звуки, похожие на хруст, а вот для шруса – это главный показатель возможной неполадки. Потому первым стоит проверить именно эту поломку. Если хрустит при повороте именно в движении, значит, в 90% случаев виновником будет шрус, также именуемый гранатой. Этот механизм имеет прямое соединение с рулевым механизмом. При повороте руля на максимально возможный угол и равномерном небыстром движении при поломанной гранате происходит хруст, который со временем усиливается. Бороться с этой проблемой можно только заменой, которая выполняется достаточно сложно. Последствия несвоевременного ремонта могут быть следующие:
- постепенный полный выход из строя гранаты и отказ этого узла от выполнения своих функций;
- колесо при повороте начинает проскакивать или притормаживать, в зависимости от характера поломки;
- хруст увеличивается и уже не кажется столь безобидным для водителя и пассажиров автомобиля;
- вместе с хрустом появляется небольшое подскакивание автомобиля при повороте на максимальный градус;
- тяга от двигателя имеет все шансы просто вылететь из крепления с колесом, что сделает дальнейшее движение невозможным;
- при резком выпадении гранаты со своего рабочего места возможен перепад нагрузки на двигатель.
Не следует доводить до такой стадии поломки и проверять, что же на самом деле может случиться с силовым агрегатом. Намного лучше просто устранить причину хруста и забыть о том, что такая проблема присутствовала. Немногим автомобилистам доводилось ощущать на себе, что значит слишком запущенная проблема со шрусом, и отзывы об этом опыте не самые лестные. Если во время поворота в вашем автомобиле возникает хруст в районе рулевого управления или отчетливо на колесах, стоит просто заменить гранату на новую. Это делается на любом сервисе, который обслуживает вашу марку автомобилей.
Причины стука и способы устранения
Диагностика проблем с рулем
- Вышедшая из строя шаровая опора. При этом она может просто разорваться. Это влечет за собой выворачивание колес вовнутрь, или наружу неестественным путем. Машина лишена возможности двигаться самостоятельно. Единственный выход – замена шарнира на новый.
- Вышедшая из строя граната. Если слышен стук при повороте руля вправо, то нагружается левая граната. Естественно, для решения такой проблемы, как стук при повороте руля влево, следует заменить правую гранату и наоборот.
- Износ втулок стабилизатора. Для решения проблемы нужно приобрести силиконовую смазку и просто побрызгать на втулки.
- Неисправности рулевой рейки, или ее ослабление. Диагностика поможет определить проблему и починить/заменить запчасть.
- Ослабление болтов крепления защиты картера двигателя. Для этого нужно закрутить болт, или поменять, если резьба сорвана. Редко метчиком приходится создавать новую резьбу.
- Возможно, после замены колеса плохо закрутили гайку, тогда стук может появится после неудачной замены, со временем он усиливается вибрацией. Решение – подкручивание гаек до нужного момента.
- Учитывая качество запчастей и совесть продавцов, легко может лопнуть пружина. Решение проблемы лежит в замене на новую пружину.
- Потекшие амортизаторы – еще одна причина появления характерного стука, в момент проседания машины. Замена на новый амортизатор поможет решить эту проблему.
Определяем какой шрус хрустит внутренний или наружный
Для диагностики ШРУСов используется несколько методов. Самым простым из них является визуальный осмотр пыльников и проверка валов.

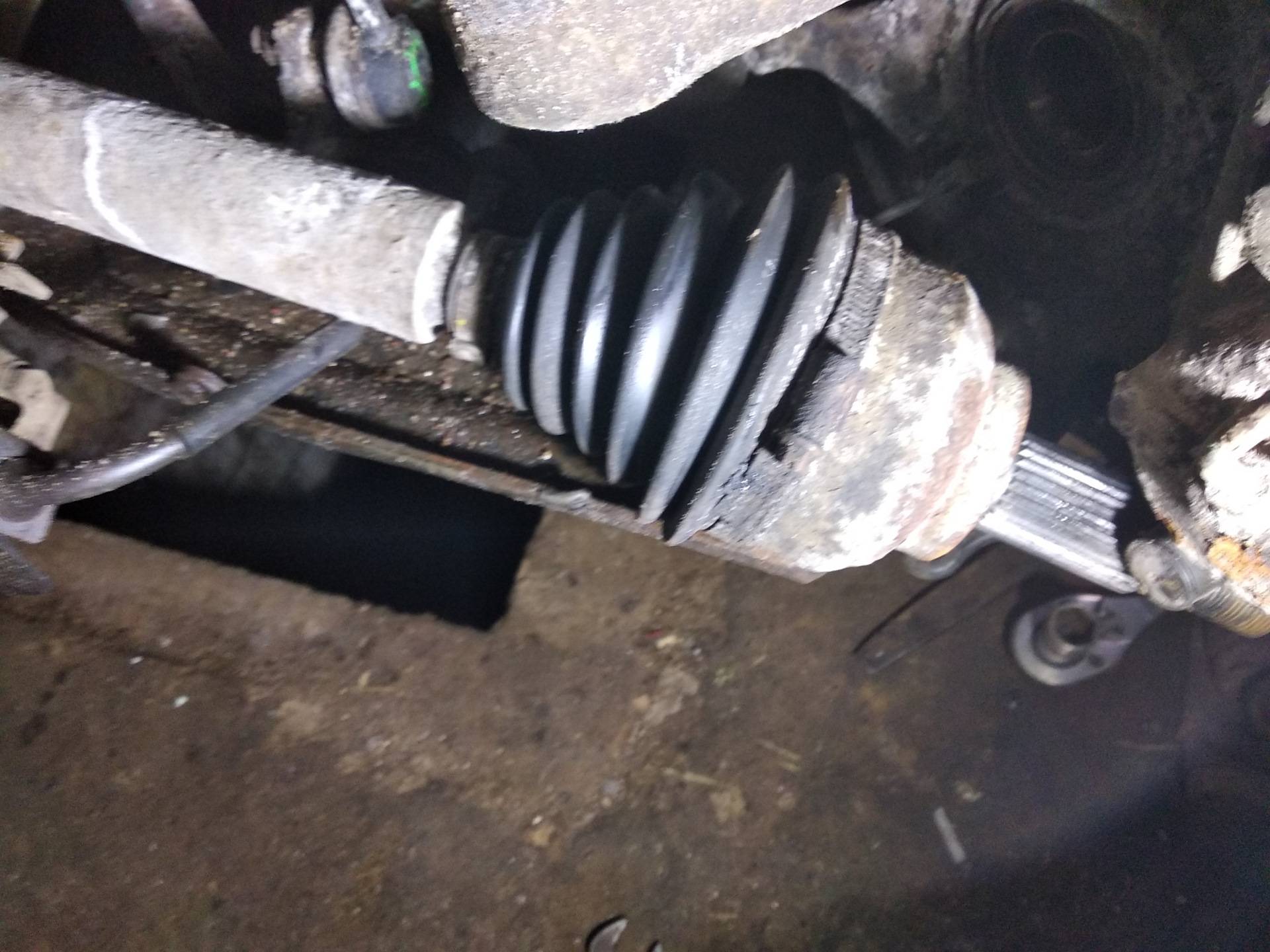

Основной причиной проблем, связанных с появлением хруста является попадание внутрь узлов грязи, что может произойти только из-за повреждения пыльника.
Если резинотехнический элемент порван, то при осмотре на нем будут следы вытекающей смазки, по которым и можно понять, в какой из узлов попали песок и пыль.
Также при осмотре следует рукой попытаться сместить приводной вал в поперечном и продольном направлениях. ШРУСы – узлы с высокой точностью изготовления, и, если ощущается, что в них есть люфты, пора принимать меры.
Если же при визуальном осмотре порывов пыльник не обнаружено, но симптомы неисправности шарнира проявляются, выявить какой из ШРУСов проблемный позволяют несколько простых методов.
Диагностика наружных шарниров
Наружные шарниры проверяются путем создания сильной нагрузки на них. Для этого просто выворачиваем до упора колеса в правую или левую стороны и пытаемся начать движение на повышенных оборотах. После эту же процедуру еще раз проводим, но уже при повороте колес в другую сторону.
При проверке ШРУСов этим методом начало движения с поворотом колес влево создаст значительную нагрузку на правый узел, и, если в нем ест люфты, он начнет хрустеть.
Выворотом же колес вправо проверяется левый шарнир. Но отметим, что хруст может издавать и наружный ШРУС с той стороны, куда осуществляется поворот.
Поэтому при проверке не лишним будет присутствие помощника, который находясь возле авто на слух установит, с какой стороны издается звук.
Проверка внутренних узлов
Чтобы определить, какой внутренний ШРУС хрустит, используется другой метод. Для его проведения нужен ровный участок дороги, но имеющий ухаб (яму).
Суть проверки сводится к проезду по яме на умеренной скорости одним из передних колес. Затем все повторяется, но уже с заездом в яму вторым колесом.
При попадании колеса на ухаб, возникает ударная нагрузка на внутренний шарнир, и если в нем есть люфты, то проявятся они в виде стуков или негромких хрустов.
Универсальный метод
Единственным недостатком метода заезда на скорости в яму является тот факт, что не всегда есть подходящий участок дороги с ухабом. Поэтому для диагностики можно использовать еще один метод, причем он является универсальным и позволяет проверить как внутренние, так и внешние ШРУСы.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое ШРУС автомобиля, устройство, принцип работы, возможные поломки
Алгоритм действий такой:
- Домкратом выдомкрачиваем одно из ведущих колес;
- Под автомобиль ставим упор и задействуем ручной тормоз;
- Запускаем двигатель, включаем первую передачу и постепенно отпускам педаль сцепления (имитируем начало движения. При этом благодаря дифференциалу, вывешенное колесо начнет вращаться, а стоящее на земле останется неподвижным);
- Набрав обороты двигателя, начинаем притормаживать вращающееся колесо тормозами (при этом педаль сцепления не трогаем. Таким образом тормозными механизмами создаем нагрузку на внутренний узел, и если он проблемный, то это сразу проявиться стуками и хрустами);
- После проверки внутреннего шарнира, устанавливаем состояние наружного. Для этого достаточно отпустить педаль тормоза, набрать обороты, вывернуть колеса до упора в одну из сторон и снова использовать тормоза. Большой угол привода и усилие тормозов создадут необходимую нагрузку, из-за чего наружный узел захрустит, если он не исправен.
После проверки с одной стороны повторяем аналогичные работы с приводом второго колеса.
Почему возникает хруст при повороте головы?
Еще каких-то пару десятилетий назад считалось, что только у возрастных людей может возникать хруст в суставах. Но последние исследования показали, что как раз люди в возрасте до 30 лет чаще всего сталкиваются с такими явлениями. Причина этому, в том числе, омоложение многих суставных заболеваний. С точки зрения анатомии источником хруста или щелчков становятся обычно суставы, которые тоже имеются в шее. Кроме этого часто хрустеть могут напряженные мышцы при сгибании в области шеи.
Фасеточные суставы позвоночника
Врачи в своей практике подразделяют причины хруста на физиологические (не опасные) и патологические (опасные). Если хруст сопровождается другими симптомами, то следует отнестись более внимательно к этому и проконсультироваться с врачом.

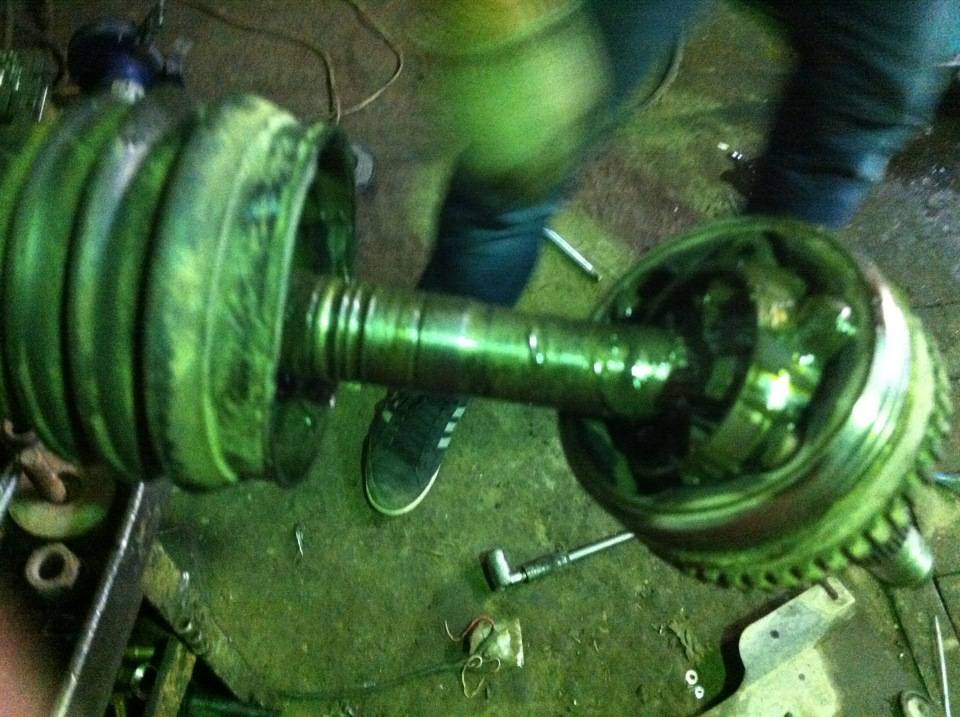

Замена наружного ШРУСа, пошаговая инструкция
- Разжимаем ступичную гайку. Это следует сделать на автомобиле, который стоит на земле.
- Приподнимаем рабочую сторону транспортного средства при помощи домкрата и снимаем колесо.
- Откручиваем болты шаровой опоры, что наиболее проще сделать находясь в яме.
- Стойку вытягиваем вбок от автомобиля и плавно вытаскиваем гранату.
- Что бы упростить процедуру замены внешней гранаты, изымаем защитный чехол.
- Теперь необходимо выбить гранату.
- Располагаем пыльник на оси и надеваем новый ШРУС.
- Затягиваем хомуты на одетом пыльнике и осуществляем обратную сборку. Закручиваем болты шаровой, монтируем шайбу, закручиваем гайку, ставим колесо обратно.
Виды ШРУСов, их конструктивные особенности
Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.
Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.
Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).
В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.
Шариковые ШРУСы по конструкции частично сходы с обычными подшипниками – есть две обоймы, между которыми располагаются шарики в сепараторе.
Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.
Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.
Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.
Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.
В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.
Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.
Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.
Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.
Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно делать тюнинг и усиление подвески автомобилей ВАЗ
Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.
Хруст ходовой части автомобиля
При исключении вышеописанных причин хруста следует переходить к диагностике ходовой части. Возникновение неисправностей такого характера в данном узле имеет низкую вероятность и сопряженно со множеством технических сложностей поиска конкретной причины.
Единственный элемент ходовой части, что способен издавать хруст при поломке – это подшипник ступицы. Чаще всего при неисправности они издают низкий гул на высоких скоростях.
Для диагностики таких подшипников необходимо:
- Поднять переднюю часть машины при помощи домкрата;
- Установить машину на ручник;
- Посадить 1 человека за руль, который заведет машину и плавно отпустит сцепление, медленно нажимая на газ;
- После разгона необходимо выключить двигатель и позволить вращаться колесу на большой скорости. Неисправные подшипники сразу выдадут себя сильным гулом.
Такую проверку нельзя проводить на автомобилях, которые оснащены системой полного привода или имеют блокировку межосевого дифференциала.
Разбитые подшипники могут стать причиной более серьезных проблем с ходовой частью и привести к непредсказуемым ситуациям на дороге.
Хруст руля при повороте всегда является признаком поломки компонентов автомобиля, поэтому не стоит игнорировать такую проблему. При отсутствии надлежащего опыта и оборудования лучше всего проводить диагностику и ремонт автомобиля у квалифицированных специалистов.
Незнакомые до какого-то момента звуки, издаваемые машиной при вращении руля (а это может быть стук, скрип, рокот, скрежет, гул и др.) еще не означают возникновения неисправности, которая обязательно должна быть устранена. Скажем, машины с ГУР порой весьма громко издают некоторый гул при повороте рулевого колеса (это одна из специфических черт некоторых ГУР). С другой стороны, если вместо гула явно слышен скрип или, тем более, стук – самое время не рассчитывать на авось, а заехать в автомастерскую.
Весьма важным при диагностике машины будет то, способны ли вы четко описать характер звука во время поворота – визг, хруст, рокот, скрежет и т. д. Ниже мы рассмотрим наиболее распространенные симптомы таких звуков и дадим вам рекомендации по устранению шума. Тем не менее, вам лучше быть заранее готовыми к тому, что мастер сервиса может спросить у вас ряд вещей, на которые будет лучше дать ответ – это поможет ему разобраться в проблеме. По возможности, подготовьте ответы на следующие вопросы, касающиеся шума во время вращения руля:
- Тип возникающего звука (рокот/скрежет/хруст и т. д.).
- Слышен ли звук при кручении руля, или еще при каких-то условиях?
- Как на возникающий звук влияют метеоусловия, прогрев элементов рулевой системы или подвески, погоды, нагруженности машины и т. д.?
- Издает ли машина шум во время кручения в обоих направлениях или в одном?
- Вспомогательные признаки или явления, возникающие при данном шуме.
Если вы в состоянии ответить на подобные вопросы, выявить неисправность и причину шума будет значительно легче.
Фронтальная часть вашей машины берет на себя массу разных функций:
- не позволяет машине наклоняться вбок при прохождении поворотов;
- позволяет колесной паре перемещаться вверх-вниз для демпфирования нагрузок;
- управлять направлением движения автомобиля при помощи рулевого колеса;
- передает мощность мотора к колесам, придавая машине ускорение (передний привод).
Как видите, существует множество факторов, способных влиять на снижение ресурса элементов фронтальной части подвески и системы рулевого управления. Но не все так плохо – многие элементы, ресурс которых заканчивается, словно предупреждают водителя странными звуками: «смажь меня», «замени меня», «почини меня». Правда, такие предупреждения почти всегда означают, что «кричащая» деталь уже на грани износа или выхода из строя – посему крайне рекомендуется не тянуть с диагностикой. Ведь какие-то звуки походят на скрежет, другие на скрип и т. д.
Ниже мы рассмотрим ряд типичных звуков, издаваемых машиной во время кручения рулевого колеса, а также факторы, которые являются причинами возникновения таких шумов. Именно отсюда и следует проводить выявление поломки. Разумеется, этот перечень далеко не полный. В общем, приступаем к обзору, так что читайте и запоминайте хорошо.
Устройство и принцип работы ШРУСа
В первую очередь шарнир предназначен для передачи движущей силы от двигателя к колесам автомобиля. Вторая важная функция – это сохранение движения при разных плоскостях колес. Простыми словами, наезжая на бугорок или яму, одно из колес будет расположено выше, чем второе, при этом движения автомобиля будет неизменно. Сложное устройство конструкции позволяет колесам двигаться в разных положениях. Принцип работы каждого вида шарниров одинаковый, отличается только конструкция. Граната может поворачиваться под углом до 70 градусов, при этом передавая вращательное движение колесам.
Принципиального различия в схеме работы ШРУСа нет. Одна часть привода крепится при помощи ступичного подшипника к двигателю, вторая присоединяется к колесам. При включении передачи, двигатель передает движение по трансмиссии, и автомобиль совершает движение. Каждый ШРУС состоит из внутренней и внешней части. Внутри конструкции находятся специальные шарики, которые соединяют два элемента в жесткую конструкцию. Внешняя часть более подвижная и может работать при углах до 70 градусов. Внутренний элемент работает в пределах 20 градусов.
Важное значение, в работе гранаты имеет смазка. Все внутренние детали движутся с большими скоростями, поэтому хорошая смазка способна уменьшить трение и износ элементов конструкции. Как правило, каждый шарнир закрыт резиновым колпаком, чтобы грязь не попадала внутрь
Стоит отметить, что резиновая защита имеет большое значение в работе механизма. Если пыльник повреждается, смазка выходит наружу, грязь попадает на важные элементы и шарнир выходит из строя
Как правило, каждый шарнир закрыт резиновым колпаком, чтобы грязь не попадала внутрь. Стоит отметить, что резиновая защита имеет большое значение в работе механизма. Если пыльник повреждается, смазка выходит наружу, грязь попадает на важные элементы и шарнир выходит из строя.
Внешний ШРУС
Внешний шарнир очень легко определить визуально. Находится он возле ведущего колеса, как правило, оборудован многогранником системы ABS и большим резиновым пыльником пирамидообразной формы. Как мы уже писали, пыльник защищает гранату от попадания влаги, грязи и пыли.
Конструкция ШРУСа чем-то напоминает карданный вал. Но последний, в связи с особенностью конструкции не может поворачиваться на критические углы. Это связано с тем, что угол работы карданной передачи очень маленький, а при критических углах начинаются рывки, которые пагубно влияют на коробку передач.
Совершенно другое дело – ШРУС. Конструкция позволяет выполнить механизм небольшого размера, который будет поворачивать колесо в разных плоскостях, при этом сохраняя плавность хода и комфортную езду.
Внешняя «граната» состоит из корпуса и полуоси, а также защитного кожуха. Внутри механизма находятся металлические подшипники (шарики). Все элементы конструкции соединены между собой при помощи металлического кольца. Принцип работы простой, механизм поворачивается в разные стороны, шарики крутятся внутри корпуса в специальных пазах, при этом происходит плавная передача вращательного движения.
Внутренний ШРУС
В некоторых случаях, схема внутренней «гранаты» может быть похожей с внешней. Но, как правило, разработчики внедряют иную схему. Если ШРУС двигается при помощи трех подшипников, его называют трипоидным. Как показывает практика, подобный механизм ломается намного реже. Это связано с тем, что он меньше подвержен критическим нагрузкам и смены углам, так как находится ближе к дифференциалу, то есть к центру авто. В зависимости от конструкции он может состоять из шариков, разного размера и диаметра.
Принцип работы аналогичный внешней гранате, только из-за конструктивной особенности и расположению, внутренний шарнир работает при меньших градусных диапазонах. Как правило, рабочий угол составляет до 20 градусов.
Видео работы внешнего и внутреннего шруса на приводном вале.
Как отремонтировать ШРУС
Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.
Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:
Новый внутренний ШРУС
- Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
- Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
- Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.
Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.
Заключение
Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.
Признаками неисправности рулевой рейки являются следующие симптомы:
- Появление постороннего звука при повороте руля в любом направлении, даже когда машина стоит на месте;
- Ощущается вибрация, слышны стуки, которые отдаются на рулевое колесо;
- Когда мотор заглушен, в крайних свободного хода рулевого колеса чувствуется стук или люфт;
- Во время поворота руля появляется чрезмерная тугость или же наоборот, аномальная легкость;
- Колеса плохо реагируют на руль, повороты даются с трудом.
Если в перечне признаков неисправности вы встретили знакомую проблему, необходимо заняться ремонтом рулевой рейки. Как правило, на большинстве новых авто рейка не обслуживаемая, то есть меняется полностью в случае поломки, хотя встречаются умельцы, которые умудряются полностью перебрать рулевую рейку и восстановить ее работу.
Ходовая часть: подшипники и др. редко встречающиеся причины хрустения при повороте
Если при проверке вышеописанных узлов вам так и не удалось обнаружить неисправность, следует обратить внимание на другие возможные причины, которые встречаются намного реже, однако также могут стать причиной неприятного хруста или скрежета. Одно можно сказать точно, что если это не ШРУС и не рулевая рейка, то скорее всего причина заключается в ходовой части
Безусловно диагностировать неполадки ходовой довольно-таки сложно, поскольку ходовая включает в себя большое количество деталей, каждая из которых может скрипеть, щелкать, стучать, да много чего еще может. Смысл в том, что в домашних условиях найти, что именно и где у вас “накрывается” — не просто, поэтому для диагностики неисправностей ходовой лучше заехать на диагностический стенд или как его еще называют между собой водилы — “трясучка”.
В случае с ходовой посторонние звуки может издавать ступичный подшипник. Хотя с другой стороны, подшипник ступицы на скорости совсем не хрустит, неисправный ступичный выдает себя характерным гулом, который усиливается при увеличении скорости. Редко, но все же встречается, когда причина хруста кроется в опорных подшипниках, которые из-за неисправности или попадания во внутрь песка, начинают хрустеть когда вы поворачиваете руль.
