Не работает парктроник: причины и способы их устранения

Конструкции парктроников

В данный момент активно используются ультразвуковые и электромагнитные парктроники, которые отличаются по своему принципу действия. В России и странах СНГ более распространены ультразвуковые варианты системы, которые могут быть двух видов – проводные и беспроводные.

Ультразвуковые парковочные радары представляют собой систему, которая состоит из «мозга» (блока управления) и ультразвуковых датчиков, установленных в задний (а иногда и в передний) бампер для контроля дистанции до ближайших объектов. Принцип работы датчика крайне простой – он генерирует ультразвуковой сигнал, который направлен в сторону от автомобиля. В зависимости от того, как сигнал отражается от других объектов, блок управления рассчитывает примерное расстояние до них и принимает решение о необходимости извещения водителя об опасности возможного столкновения.

Стоит отметить, что ультразвуковые парковочные системы могут быть как проводными, то есть взаимодействие между элементами системы происходит напрямую при помощи проводов, так и беспроводными. Проводной вариант более распространенный и надежный.

Конструкция электромагнитных парктроников несколько отличается от ультразвуковых вариантов. В таких системах в качестве датчика выступает металлизированная лента, которая крепится с внутренней стороны бампера автомобиля. Данная лента создает вокруг задней части машины электромагнитное поле. Когда любое препятствие оказывается в зоне данного поля, «мозг» парктроника это понимает и оповещает водителя. Стоит отметить, что впервые электромагнитные парктроники представила компания Audi, которая по сей день активно использует их на своих автомобилях. Подобные парктроники считаются более надежными, поскольку создаваемое электромагнитное поле не имеет «мертвых зон», в отличие от датчиков, которые могут контролировать строго определенную площадь.

Обратите внимание: В последнее время развитие парктроников шагнуло вперед. Сейчас зачастую парковочные радары являются частью системы кругового обзора автомобиля, которая позволяет еще лучше водителю контролировать наличие посторонних объектов вокруг машины при парковке

Конструкция парктроника и принцип его работы

Основные конструктивные элементы ультразвукового парковочного датчика автомобиля:

  1. Управляющий микропроцессорный модуль. Используется для получения и обработки импульсных сигналов, которые поступают от ультразвуковых контроллеров. Элемент является «мозгом» и центральным ядром системы парковки. Основное предназначение микропроцессорного устройства заключается в своевременном предупреждении водителя о наличии неисправностей.
  2. Контроллеры, их количество отличается в зависимости от модели и класса устройства. Датчики используются для своевременного определения объектов и препятствий. Контроллеры выполняют передачу информации на микропроцессорный модуль. Установка элементов производится как сзади автомобиля, так и спереди. Действие контроллеров основывается на применении ультразвуковых импульсов.
  3. Биппер. Звуковое устройство монтируется в салоне автомобиля. Оно располагается посредине центральной консоли, под зеркалом заднего обзора либо слева рядом с боковым зеркалом. Когда датчики обнаруживают препятствие, биппер воспроизводит предупредительный сигнал. Элемент может быть оснащен дисплеем, на который выводится расстояние в метрах или сантиметрах до препятствия.

Принцип действия устройства:

  1. При функционировании контроллер, установленный на заднем бампере авто, излучает ультразвуковой импульс без перерыва. Если отправленный сигнал определяет объект в виде препятствия, то импульс возвращается обратно по типу зеркала. Точное время для отражения ультразвукового импульса определяет расстояние до объекта.
  2. Контроллер в среднем определяет препятствия до двух метров от транспортного средства. Если объект находится на расстоянии больше двух метров, его можно увидеть в зеркало заднего обзора.
  3. Активация парковочного радара выполняется после включения задней скорости водителем. Но машина может быть оборудована датчиком, который функционирует в неавтоматическом режиме. Использование таких устройств целесообразно в городах с интенсивным движением либо в пробках. Автоматические парковочные радары без перерыва издают предупредительные импульсы. Для предупреждения автовладельца могут применяться как звуковые, так и световые компоненты.

https://youtube.com/watch?v=-VBEkzKWBuE

Пути решения

Итак, мы перечислили основные причины, из-за которых часто глючит парктроник. Теперь обозначим все возможные пути решения:

Чтобы сенсоры работали, их нужно почистить, внешне и изнутри. Для этого придется выполнить демонтаж, предварительно, сняв бампер. Датчики протирают мягкой ветошью, просушивают, удаляют наждачной бумагой следы окиси, наросты. Чтобы освободить локаторы от наледи, загоните авто в теплый бокс, и хорошенько просушите элементы (демонтаж не нужен).

  • Чтобы восстановить изоляцию в местах врезки, когда будете вставлять сенсоры назад, используйте герметик.
  • При подозрении на перекос или нарушение устойчивости крепления, следует отрегулировать посадку датчиков.
  • Если вы поняли, что датчик не работает по отобразившемуся на экране коду, придется обращаться в сервисный центр.
  • Блок управления, а также монитор, зуммер или LED-дисплей можно разобрать, очистить мягкой щеточкой от пыли, зашкурить места видимых окислений наждачной бумагой. Нелишней станет сушка устройства в теплом помещении;

  • Хорошенько изучите настройки гаджета, снизьте порог чувствительности мануально, откалибруйте точность;
  • Если парктроник перестал работать после замены аккумулятора, попробуйте выполнить сброс настроек гаджета до заводских. Еще один нехитрый выход – отключение/подключение аккумулятора. Этот метод на удивление часто работает – системные ошибки бесследно исчезают.
  • Если электронный блок после всех произведенных манипуляций по-прежнему не работает, увы, обращения к квалифицированным мастерам не избежать. Они произведут ремонт или замену датчиков.
  • Если вы пришли к выводу, что парковочный радар не работает из-за проводки, придется проверить все кабели. Прозвонить мультиметром каждый проводок от сенсора к блоку управления, а также кабеля от блока к фарам. При необходимости, проводку полностью реставрируют.

Что делать

Покупая парктроник для своего автомобиля, нужно убедиться, что он исправен. Новая деталь должна реагировать на любые препятствия, размещенные спереди или сзади машины. Если сигнал о преграде отсутствует, лучше отказаться от приобретения этой модели и подыскать другой вариант.

При появлении проблем в работе старого устройства следует провести очистку его поверхности от грязи и пыли, которая скапливается по мере использования системы. В частых случаях такие простые манипуляции восстанавливают работоспособность деталей.

Осуществляя чистку, важно уделять особое внимание местам, где закреплены датчики. На них не должны присутствовать загрязнения, иначе датчик не сможет нормально принимать сигнал и передавать его электронному блоку. Также следует осмотреть надежность крепления рабочих элементов

Также следует осмотреть надежность крепления рабочих элементов.

Как определить неисправный датчик

Определить неисправный датчик парктроника несложно. Проверку осуществляют посредством прикасания к датчику во время работы силовой установки на холостом ходу. При отсутствии неисправностей датчик должен слегка вибрировать, а при контакте с пальцем издавать треск. Если такие признаки не замечаются, значит он не был выведен строя.

При необходимости диагностировать блок управления, понадобится обращение в автомастерскую. Своими руками проверить такую сложную систему невозможно. Но делать вывод, что неработоспособность парктроника связана с блоком, можно только после тщательного диагностирования других частей прибора.

Чтобы проверить парковочный радар на предмет короткого замыкания, достаточно применить омметр и соединить концы щуп с выводами блока. При появлении замыкания или наличии обрыва, стрелка прибора будет оставаться на нуле. Для устранения дефекта нужно связаться со специалистом.

Но в домашних условиях несложно продиагностировать печатную плату. Для этого выполняется демонтаж крышки, под которой может накопиться грязь или пыль. Нередко внутри конструкции блока оказываются следы накипи. В таком случае понадобится замена радиодеталей, включая конденсатор.

Ремонт

При повреждении датчиков парктроников можно попытаться восстановить их своими усилиями. Первое решение — просушивание радаров. Если устройство глючит после дождя, снега или посещения мойки, возможно на нем находится жидкость. В таком случае система вернется к прежнему режиму работы сразу после просушки. Если этого не случилось, понадобится демонтаж и вскрытие устройства для проверки мембраны на предмет повреждений. Вышедшая из строя деталь нуждается в замене. Но осуществлять такое действие самостоятельно не стоит. Лучше доверить его автомобильному мастеру.

Если не работают парктроники, но датчики очищены от грязи и воды, возможно случилось повреждение металлизированной ленты. Определить проблему несложно — любой дефект будет замечаться визуально.

При отсутствии сигнала от ленточного парктроника, диагностика и ремонт будут осуществляться по тем принципам, что и в случае с системой датчиков.

Первым делом нужно оценить внешнее состояние рабочих узлов и избавиться от загрязнений.

Дальше следует проверить надежность соединения и фиксацию проводов.

Устранить сбой в заднем или переднем парктронике своими руками проблематично. Такую задачу лучше доверить специалисту из сервисного центра или станции технического обслуживания.

Как предотвратить поломки

Чтобы не сталкиваться со сбоями в работе парктроников, необходимо вовремя обслуживать их, защищая от негативных факторов. В первую очередь следует обезопасить систему от воды и грязи, поэтому после каждой езды в дождливую или снежную погоду, посещения мойки и езды по бездорожью, нужно проводить очистку датчиков. При появлении незначительных проблем в виде нечастых ложных срабатываний обращаться в сервисный центр не обязательно.

Но если проблема заключается в полном выходе из строя или отображении неточных результатов, без вмешательства профессионального мастера не обойтись.

Основные признаки и причины возникновения неисправностей датчика парктроника и его составляющих

Если устройство стало работать некорректно, это может стать поводом неприятных для автовладельца последствий. Выполнить проверку можно, если пользователь знает о причинах и признаках неисправности.

Почему может не работать датчик парктроника?

Причины, указывающие на необходимость диагностики и ремонта устройства:

  1. Проблемы в работе проводки, электроцепи пережаты либо повреждены. В зависимости от типа парковочный радар может быть проводным либо беспроводным. Если устройство проводное, то есть вероятность обрыва либо пережатия электролиний, что приведет к проблемам в функционировании системы. Возникнут сбои в передаче сигналов.
  2. Ошибки, допущенные при фиксации устройства. Если установка выполнялась самостоятельно, то контроллер или сенсорная лента может быть некачественно зафиксирован. Одна из ошибок, которую допускают автовладельцы — неправильно крепят датчик, в результате чего он направлен не на потенциальные препятствия, а вверх. При установке девайс надо качественно зафиксировать, чтобы не допустить его вибрирования во время езды, это приведет к искажению результатов.
  3. Заводской брак, от этого не защищен ни один электронный прибор. Парковочная система включает в себя несколько компонентов, поэтому поломка одного из них приведет к сбоям в работе всего устройства. Если ломается электронный блок, то автовладелец обычно предупрежден об этом, в то время как поломку контроллеров диагностировать сложнее.
  4. Негативное воздействие влаги и грязи на контроллеры либо на блок управления. При попадании воды на датчики сенсорные элементы начинают функционировать с перебоями. Поэтому выбирая место для монтажа устройств, надо продумать, чтобы на них не мог попасть камень из-под колеса автомобиля, идущего сзади. А во влажную погоду на приборах не должна оседать вода. Электронный модуль нужно разместить в салоне так, чтобы на него не воздействовала влага или пыль.
  5. Короткое замыкание микропроцессорного модуля парковочной системы. Если на плате микропроцессорного блока происходит замыкание, прибор выходит из строя или функционирует с перебоями. Причина замыкания может заключаться в загрязнении платы либо воздействии высоких температур.

Основные признаки неисправности устройства

Ремонтировать поврежденный парковочный радар надо после появления первых признаков поломок. Если система устанавливалась штатно при производстве авто, то на контрольном щитке должен быть соответствующий индикатор. Появление этого символа на приборке может сообщить о неисправности устройства.

Если монтаж парктроника производился самостоятельно, то определить проблему можно, проследив за его функционированием. При приближении к препятствию парктроник будет беспрерывно подавать сигналы о наличии объекта или вовсе не реагировать на него.

Сергей Лавров показал, с какими неисправностями можно столкнуться при покупке дешевого парктроника китайского производства.

В каких случаях можно отремонтировать парктроник самостоятельно?

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Последовательность действий при ремонте устройства

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.
Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется

Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.
Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур

К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Канал Arsis44 представил подробное руководство по выполнению ремонтных действий для восстановления работоспособности парковочного радара.

Преимущества и недостатки

Автоматическая парковка, как и любое другое устройство, имеет достоинства и недостатки. Некоторые водители утверждают, что устанавливать ее на автомобиль нет смысла, поскольку в раньше было достаточно зеркал заднего обзора. Это в корне неверно, так как в прежние времена технологии не давали водителям столько возможностей, сколько сегодня.

Наличие в машине автоматической парковки дает водителю следующие преимущества:

  • возможность припарковаться даже там, где мало места;
  • предотвращение аварии в непогоду, когда обледеневшие или запотевшие окна не дают полноценного обзора и видимость ограничена;
  • если сзади неожиданно появился пешеход, водитель может экстренно затормозить;
  • неуверенным в себе автомобилистам гораздо легче избежать повреждения машины.

Из недостатков подобных устройств можно назвать лишь то, что распознавание препятствий не всегда бывает корректным. Это случается в следующих ситуациях:

  • уклон дороги иногда воспринимается как объект;
  • дождь и туман могут отражать ультразвуковые сигналы, вводя водителя в заблуждение;
  • меховая шуба поглощает сигналы, не отражая: датчики парктроника могут не зафиксировать пешехода в одежде из меха.

Лазерная противотуманная фара или стоп-сигнал

Профилактика

Избежать поломок на 100% невозможно, но можно значительно снизить их вероятность. Для этого потребуется соблюдать следующие рекомендации:

Периодически проверяйте состояние датчиков, очищайте их от пыли и грязи. При установке выбирайте те места, в которые попадание влаги наименее вероятно. Это особенно актуально при влажной погоде, осадках и слякоти.
При использовании электромагнитного парктроника иногда проверяйте состояние ленты. Защищайте ее от загрязнений и физических повреждений. Если приходится очищать ленту от следов грязи, то делать это следует мягкой тряпкой, не применяя физической силы и агрессивных химических средств. Также следует избегать использования порошковых средств, так как они могут оставлять глубокие царапины, которые испортят ленту. Удалять грязь следует полностью, тщательно очищая как внешнюю, так и внутреннюю сторону

Парктроник может реагировать на крупные куски грязи как на предметы, находящиеся позади автомобиля.
Придется регулярно снимать и осматривать датчики, зачищать контакты, делать это рекомендуется при помощи специальных жидкостей, купить которые можно в автомоагазине
Например, подходят те, которые используются для очистки клемм аккумулятора.
Очищение от пыли требуется и блоку управления, однако платы требуют очень осторожного обращения, поэтому обрабатывать их требуется осторожно, но тщательно.
Обращайте внимание на то, как установлены датчики, иногда их требуется подтягивать, чтобы они не болтались.
Диагностику парктроника стоит проводить после ДТП, если был поврежден бампер.

Чистая проводка

Следует помнить, что от парктроника зависит успех передвижения автомобиля в узком пространстве, условиях плохой видимости, при движении назад. Прибор убережет от столкновений с автомобилями, наездов на разные предметы, которые могут повредить вашу машину

Именно потому обслуживанию системы нужно уделять должное внимание

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Для определения исправности датчика – нужно прикоснуться к нему пальцем. Исправный датчик слегка вибрирует. При прикосновении слышится легкий треск. Проверка проводится при включенном двигателе транспортного средства.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Проверить на короткое замыкание просто. Нужно взять простой омметр и прикоснуться концами щупа к выводам блока, если в приборе обрыв или его замкнуло, то омметр покажет или ноль, или бесконечность. В этом случае нужно вмешательство квалифицированного специалиста. Самому браться за ремонт блока управления стоит только в том случае, если есть опыт в работе с электронными схемами разных типов.

Наиболее распространенные неисправности и способы их устранения

  1. Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
  2. Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
  3. Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
  4. Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
  5. У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Если самостоятельно определить причину неисправности не удается, то, естественно, нужно обратиться к специалистам. Можно снять парктроник и отнести его в автомастерскую, можно отогнать туда технику с установленным прибором – погонять парктроник на стенде, проверить настройки и т. д.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

  1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

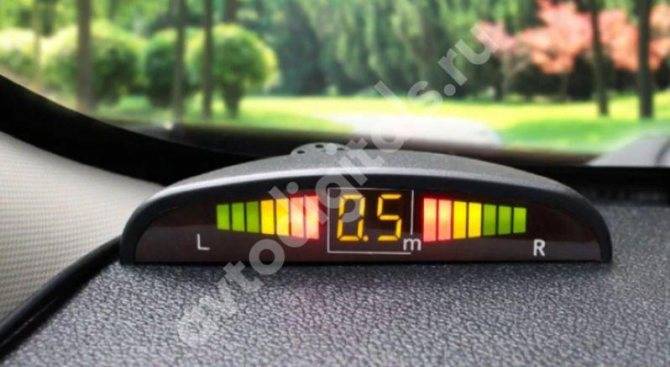

  1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
  2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

Подробности установки

Для монтажа необходимо все содержимое из багажного отделения убрать. Питание можно произвести от фонаря заднего хода: при включении задней скорости одновременно включается радарная конструкция. Для установки блока можно воспользоваться нишей под хранение домкрата. Подача питания осуществляется одножильным удлинителем, который подключают к «+» фары, заизолировав соединение. Провод ведется к месту монтажа блока парктроника. Далее нужно снять небольшую часть изоляции на плюсовом проводе и прикрепить удлиняющий провод к питающей фаре. Потребуется качественная изоляция. Снимая уплотнительную резинку багажника, удлиняющий провод проводят под обшивочным материалом с выводом в нишу установки блока. Сам удлиняющий провод соединен в итоге с «+» блока. Дальше понадобится четыре датчика.

Минимальная высота от земли до места монтажа должна составить не меньше 45 см. Для размещения на бампере в некоторых комплектациях парковочных устройств идет разметочная линейка, с ее помощью легче фиксировать датчики, прибегнув к сверлению. Не у всех эта работа получается, лучше обратиться к специалистам, ведь даже при верных действиях имеют место ошибки. Парктроник установить не так уж просто.

Что такое парктроники?

Прежде чем переходить к причинам поломок, кратко рассмотрим, что из себя представляет устройство.

Парктроники или парковочный радар – это система бесконтактных датчиков, ультразвуковых или электромагнитных, которая сканирует пространство в радиусе своей зоны чувствительности на наличие посторонних объектов. При обнаружении последних начинает работать звуковой индикатор, а, если комплект включает графический дисплей, расстояние до препятствия отображается на цветной сегментированной шкале. Так, парктроники позволяют водителю безопасно маневрировать автомобилем в условиях ограниченного пространства, в том числе, при движении задним ходом.

Устройство – нехитрое по комплектации. Есть несколько видов сенсоров: они бывают ультразвуковыми или электромагнитными. Вторые крепятся к магнитной ленте, выполняющей роль антенны, первые монтируются, каждый по отдельности. Кстати, электромагнитные датчики можно разместить с внутренней стороны кузова, а вот ультразвуковые должны располагаться снаружи, поэтому они требуют сверления в бампере отверстий.

Датчики размещают на переднем или заднем бампере авто (или комплексно), а провода от них тянут в салон к блоку управления. Там же устанавливают индикатор – зуммер (звукоизлучатель), LED-дисплей (с графической шкалой) или ЖК-монитор. Электронный блок соединяют кабелем с фонарями заднего хода (для подключения задних парктроников) и лампами стоп сигнала или поворотников (для передних сенсоров).

Вот и все. Парковочный радар работает автоматически, как только рычаг коробки переводится в режим движения задним ходом, или скорость движения машины снижается ниже 20 км/ч.

Далее, давайте рассмотрим основные причины, почему такой простой механизм, как парктроник, перестал работать.
