Ремонт передней подвески ВАЗ 2110 своими руками Подробная инструкция
В процессе эксплуатации автомобиля, наибольшую нагрузку принимает на себя его подвеска. От того, в каком техническом состоянии она находится, зависит не только безопасность, но и комфорт движения. Сегодня мы попробуем разобраться с тем, как провести ремонт передней подвески ВАЗ 2110 в домашних условиях.
Ремонт подвески своими руками
Стоит заметить, что большая часть ремонтных работ может быть выполнена своими силами, без привлечения дорогостоящих специалистов и пользования услугами сервисных центров или СТО. Итак, в первую очередь необходимо поставить машину на ручной тормоз и зафиксировать колёса противооткатными колодками. Весь процесс ремонта можно условно разделить на несколько этапов. Подробно разберём каждый из них:
Ремонт шаровых опор – снимают колесо и очищают элементы подвески от скопившейся грязи. С помощью домкрата слегка приподнимают переднюю часть автомобиля. Отворачивают гайку пальца верхней шаровой опоры и выпрессовывают палец из поворотного кулака. После его выхода, снимают крепление шаровой опоры и извлекают её из верхнего рычага вместе с защитным кожухом. Устанавливают новое устройство и проводят его сборку в обратной очерёдности. Нижняя опора меняется аналогичным образом;
Рычаги передней подвески – работу начинают со снятия верхнего элемента, для чего из шаровой опоры выпрессовывают палец поворотного кулака. Снимают болт кронштейна с бампера и откручивают крепёжные гайки с оси, после чего извлекают её, а сам рычаг снимают с авто. Посредством специального съёмника извлекают повреждённые сайлентблоки и устанавливают на их место новые. Сборку проводят в обратном порядке. Нижний элемент снимать не обязательно, достаточно лишь открутить гайки на его оси и с помощью съёмника вынуть шарниры на резинометаллической основе, поставить на их место новые и затянуть гайки. Снятие проводят только лишь в случае повреждения детали, что, впрочем, встречается достаточно редко;
Амортизатор – для замены данного компонента откручивают крепёжную гайку, расположенную на его штоке. Снимают с него все установленные шайбы и верхнюю резиновую подушку. Откручивают нижний кронштейн амортизатора, который соединяет его с нижним рычагом. Извлекают сломанную деталь через технологическое отверстие. Снимают крепёжный кронштейн и устанавливают новый амортизатор. Сборку выполняют в обратной очерёдности
Важно помнить, что даже если сломался один амортизатор, замене подлежат оба;
Пружина – в первую очередь снимают амортизатор и отсоединяют стабилизатор устойчивости от рычага. Ослабляют крепёжные гайки на нижней оси, слегка поджимают домкратом нижний рычаг и при помощи подъёмника извлекают из него палец шаровой опоры. Опускают домкрат, слегка ослабляя пружину, и посредством лопатки вынимают её из опорной чашки расположенной снизу. Сжимают новую пружину с помощью специальных стяжек и ставят её на место. Используя домкрат, слегка поджимают нижний рычаг вверх и вставляют в поворотный кулак шаровую опору. Фиксируют её и после этого убирают с пружины фиксаторы. Оставшиеся части подвески собирают в порядке, обратном тому в котором они были демонтированы.
Вместо послесловия
В целом, стоит признать, что самостоятельный ремонт передней подвески на автомобилях ВАЗ 2110 особой сложностью не отличается. Впрочем, он способен вызывать определённые трудности, поэтому рекомендуем вам соблюдать все описанные выше рекомендации. Будьте внимательны и всё у вас обязательно получится.
Управляемость
Казалось бы, уменьшенная база (если сравнивать с «десяткой») должна была сделать автомобиль более послушным, но почему-то у «двенашки» все иначе. Управляемость тут весьма посредственная. На поворотах часто приходится бороться с рулем, который все время стремится вернуться в первоначальное положение. Попадаются машины без гидроусилителя руля, вождение которых доставляет мало удовольствия, а руль будто залит свинцом и вообще отказывается адекватно вращаться.
Lada 2112 (1999–2008)
На поворотах кузов часто начинает раскачиваться и крениться в сторону, из-за чего колеса теряют сцепление с асфальтом. Особенно часто такое происходит на неровной дороге. На ВАЗ 2112 лучше сильно не разгоняться, потому что на больших скоростях легко можно потерять управление.
Визуальная диагностика неисправностей
Среди методов определения неисправностей визуальный способ хорош тем, что позволяет определить незначительные повреждения деталей задолго до того, как они приведут к серьезной поломке
В этом случае не потребуется экстренный ремонт передней подвески, а самое важное — не возникнет риск создания аварийной ситуации
Осматривать детали ходовой автомобиля ВАЗ 21099 лучше в ясный солнечный день. Если это невозможно, следует приготовить мощный фонарик. Кроме того, необходимо заранее припасти тряпку и щетку с мягкой щетиной для стирания пыли и грязи с осматриваемых поверхностей.
Замена сайлентблоков подвески
Если повреждений не было выявлено, не считайте, что потратили время зря. Подобный осмотр необходимо проводить через каждые 5000 километров пробега. Он позволит избежать серьезных проблем во время движения.
С чего начать ремонт ходовой? Правильно, с осмотра всех компонентов))) После осмотра я определил что нужно будет купить для ремонта и составил список:
Мы определяем, что элемент не сработал
Существует несколько признаков, по которым можно определить неисправность:
- Тело усиливается, вибрируя на гребне со стороны поврежденного амортизатора;
- Ощущается в рулевом колесе;
- Тормозное расстояние становится длиннее;
- При повороте автомобиль входит;
- Следы пятен масла;
- При движении по прямой линии автомобиль уносит;
- В стойке есть стук, посторонний шум.
Диаграмма устройства
Если вы не отремонтируете передние стойки на СТО в срок или своими руками, это может привести к печальным последствиям:
- Несущие подшипники рухнут;
- Шины будут неравномерно изнашиваться, прыгать, формировать удары на поверхности резины;
- Несущие подшипники не пройдут;
- Тормозное расстояние будет длиннее, что опасно на любой части дороги;
- Тормозные колодки будут неисправны, их срок службы значительно сократится.
Существует два основных способа проверки элементов для их неисправности. Один профессионал, второе ремесло, но и довольно эффективный.
- Специальный стол для встряхивания. Он управляется автомобилем, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показать результат около 75%!, но это вполне нормально. Если процент меньше 50, то пришло время изменить деталь.
- Ручной поворот. Вам нужно занять переднюю часть автомобиля, за его крылом, и начать качаться. Попытайтесь достичь максимальной амплитуды, которая позволяет вам получить вес вашего тела. Во всяком случае попросите друга помочь. Суть в том, что после качания резко удалите руки и посмотрите на машину. Если она немедленно вернется в исходное положение и больше не колебется, тогда все будет в порядке. Если вы обнаружите даже небольшое колебание, вы можете предположить, что стойки должны быть предпочтительно заменены в ближайшем будущем.
Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109Видео руководство по самостоятельной замене передних стоек, опор и пружин на переднеприводных автомобилях.
Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109Видео руководство по самостоятельной замене передних стоек, опор и пружин на переднеприводных автомобилях.
Работы на отечественных автомобилях
Итак, разберем, как проходит ремонт у ВАЗ 2107, с любой из сторон. Как известно, спереди колеса ведомые, поэтому конструкция не сложная. Она включает два рычага, у которых изнашиваются сайлентблоки, шаровые шарниры, состояние которых нужно регулярно проверять, стабилизатор и амортизатор, из которого может вытечь масло.
Для примера рассмотрим, как делается на данном автомобиле замена наиболее часто выходящего из строя элемента – амортизирующей стойки. Для работ нам потребуются следующие инструменты и принадлежности:
- комплект ключей;
- отвертки;
- плоскогубцы.
Работы производим из смотровой ямы.
- В подкапотном пространстве зажимаем шток плоскогубцами. Гаечным ключом тут же отворачиваем гайку штока. Затем удаляем гайку, шайбы плюс подушку.
- Теперь из смотровой ямы отворачиваем две гайки кронштейна, затем вытаскиваем дефектный узел, кроме того, извлекаем с его штока еще одну подушку.
- Откручиваем кронштейн от стойки двумя ключами.
- Новую сборочную единицу устанавливаем в обратном порядке.
Заметим, что такой ремонт подвески у ВАЗ 2106 проходит аналогично. Замену шаровой опоры в похожей конструкции рассмотрим на примере Нивы. Ведь у Нивы принципы ремонта подвески напоминают работы с классикой ВАЗ. Хотя в конструкции присутствует ШРУС – шарнир угловых скоростей, так как колеса уже могут стать ведущими. Для работ возьмем:
- набор гаечных ключей;
- молоток;
- подставка.
- Поддомкрачиваем, снимаем колесо с нужной стороны.
- Открутив центральную гайку, сдергиваем ступицу и тормозной диск.
- Откручиваем верхние гайки шаровой опоры.
- Отворачиваем нижнюю гайку.
- Опускаем автомобиль так, чтобы рычаг уперся в крепкую подставку.
- Отведя ШРУС, бьем по кулаку молотком, тем самым высвобождая шаровой шарнир.
- Сборку с новой деталью производим от обратного.
Также почитайте про замену прокладки крышки головки блока цилиндров и как поменять масляный насос на ваз 2110.
У подвески на Шевроле Нива ремонт производится аналогичным образом.
А теперь разберем, как поменять, скажем, амортизирующую стойку, если колеса спереди полностью ведущие. Для примера расскажем, как делается такой частичный ремонт передней подвески у ВАЗ 2110. В целом, механизм под передком у «десятки», помимо стойки, состоит из шаровых опор, ШРУСа, стабилизатора поперечной устойчивости, поворотного рычага, рулевых тяг.
Ходовая часть ВАЗ 2103 / ВАЗ 2106
Передняя подвеска
- Палец шаровой опоры верхнего рычага.
- Поворотный кулак.
- Подшипник шаровой опоры верхнего рычага.
- Верхний рычаг.
- Шаровая опора верхнего рычага.
- Буфер хода сжатия.
- Кронштейн буфера хода сжатия.
- Резиновые прокладки крепления штока амортизатора.
- Шайба резиновой прокладки штока амортизатора.
- Опорный стакан амортизатора.
- Ось верхнего рычага.
- Резиновая втулка шарнира.
- Ось нижнего рычага.
- Поперечина.
- Кронштейн крепления поперечины к лонжерону.
- Кронштейн крепления штанги стабилизатора к лонжерону.
- Штанга стабилизатора поперечной устойчивости.
- Лонжерон.
- Нижний рычаг.
- Болты крепления оси нижнего рычага к поперечине.
- Кронштейн крепления штанги стабилизатора.
- Пружина.
- Амортизатор.
- Обойма вкладыша шаровой опоры нижнего рычага.
- Ограничитель поворота передних колес.
- Ступица колеса.
- Пыльник шаровой опоры.
- Палец шаровой опоры нижнего рычага.
- Колпачок гайки ступицы.
- Регулировочная гайка.
- Цапфа поворотного кулака.
- Тормозной диск.
Передняя подвеска независимая, с гидравлическими амортизаторами (двухстороннего действия) и цилиндрическими пружинами (упругими элементами). Поворотный кулак соединяется с верхним и нижним рычагами подвески шаровыми опорами. Шаровые опоры фиксируются на рычагах тремя болтами. В корпусе опоры располагается подшипник, защищенный от загрязнения резиновым пыльником. Палец шаровой опоры устанавливается в отверстие в поворотном кулаке и фиксируется самоконтрящейся гайкой.
Для уменьшения крена кузова на поворотах и улучшения управляемости автомобиля, передняя подвеска оснащена стабилизатором поперечной устойчивости. Стабилизатор фиксируется двумя кронштейнами на лонжеронах кузова и двумя кронштейнами на нижних рычагах.
Задняя подвеска
- Пружина.
- Опора буфера хода сжатия.
- Чашка.
- Верхняя прокладка пружины.
- Верхнее седло пружины.
- Верхняя продольная штанга.
- Тяга рычага привода регулятора давления.
- Шайба шпильки крепления амортизатора.
- Резиновая втулка головки амортизатора.
- Кронштейн крепления амортизатора.
- Дополнительный буфер хода сжатия.
- Кронштейн крепления верхней продольной штанги к балке заднего моста.
- Распорная втулка верхней продольной штанги.
- Резиновая втулка верхней продольной штанги.
- Шайба распорной втулки.
- Распорная втулка нижней продольной штанги.
- Резиновая втулка нижней продольной штанги.
- Кронштейн крепления верхней продольной штанги к балке заднего моста.
- Нижняя продольная штанга.
- Амортизатор.
- Кронштейн крепления поперечной штанги к кузову.
- Регулятор давления задних тормозов.
- Защитный чехол регулятора давления.
- Ось рычага привода регулятора давления.
- Болты крепления регулятора давления.
- Торсионный рычаг привода регулятора давления.
- Крепление опорной втулки рычага.
- Опорная втулка.
- Поперечная штанга.
- Нижняя прокладка пружины.
- Опорная пластина кронштейна крепления поперечной штанги.
- Кронштейн крепления троса привода стояночного тормоза.
- Нижнее седло пружины.
- Буфер хода сжатия.
- Кронштейн крепления верхней продольной штанги.
- Болт крепления верхней продольной штанги.
Задняя подвеска зависимая, с гидравлическими амортизаторами (двухстороннего действия) и цилиндрическими пружинами (упругими элементами).
Задняя подвеска представляет собой четыре продольных и одну поперечную штангу. Продольные и поперечная штанги соединены с кузовом и балкой моста резинометаллическими шарнирами.
Ход балки заднего моста вверх ограничен двумя основными, установленными в пружине, и одним дополнительным, установленным на кронштейне на днище кузова, буферами хода сжатия.
Как проявляется неисправность передних сайлентблоков
Ваз 2110 смена сайлентблоков фронтальной подвески
Выяснить, верно ли они работают, несложно. Для этой цели нужно отметить то:
- Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на маленькие дистанции, скрип не должен наблюдаться. Это не означает, что скрип будет очень приметен – он а возможно малослышимым;
- Нет ли на резине каких-либо изъянов. Обычно, если сайлентблоки плохо работают, то у них возникают маленькие трещинки, разрывы.
- Не слышен ли какой-либо стук в фронтальных колесах. Существует, что сайлентблоки начинают плохо скользить, потому в течении времени им становится нашему клиенту остается труднее вертеться, потому они и начинают издавать звуки, похожие на стук.
Передняя подвеска ВАЗ-2110, 2111, 2112
↑ Устройство передней подвески ВАЗ 2110
1 – шаровая опора, 2 – ступица, 3 – тормозной диск, 4 – защитный кожух, 5 – поворотный рычаг, 6 – нижняя опорная чашка, 7 – пружина подвески, 8 – защитный чехол телескопической стойки, 9 – буфер сжатия, 10 – верхняя опорная чашка, 11 – подшипник верхней опоры, 12 – верхняя опора стойки, 13 – гайка штока, 14 – шток, 15 – опора буфера сжатия, 16 – телескопическая стойка, 17 – гайка, 18 – эксцентриковый болт, 9 – поворотный кулак, 20 – вал привода переднего колеса, 21 – защитный чехол шарнира, 22 – наружный шарнир вала, 23 – нижний рычаг
↑ Описание конструкции
Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основа подвески — телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.
↑ Передняя подвеска (вид снизу)
Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.
В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж
Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно
↑ Поворотный кулак
Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя «глухими» болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.
В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.
↑ Стабилизатор
Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб – для размещения приемной трубы системы выпуска. Концы стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.
Какому тюнингу подвергается подвеска «семерки»?
В целом, автомобиль ВАЗ-2107 очень похож на уже устаревшую «копейку». Последняя же полностью срисована с Fiat-124. Поэтому многие автомобилисты стараются максимально улучшить конструкцию, чтобы добиться более высоких характеристик. Тюнинг позволит добиться таких результатов:
- Повысить плавность хода.
- Значительно улучшить управляемость автомобилем.
- Существенно улучшить устойчивость при движении на высокой скорости.
- Повысить долговечность и надежность всех элементов конструкции.
Самый простой способ тюнинга — это установка на автомобиль более качественных изделий, которые производятся зарубежными фирмами. В частности, это применимо к амортизаторам, тонкий выбор которых может позволить решить массу проблем, а также «заточить» автомобиль под конкретные нужды. Вы можете сделать ее либо мягкой и плавной, либо же жесткой, но более устойчивой при движении на высоких скоростях.
Задняя подвеска ВАЗ 2107
Задняя подвеска «классических» автомобилей ВАЗ непосредственно связана с остальной частью ходовых агрегатов. В заднюю подвеску ВАЗ-2107 вписан ведущий задний мост, который через карданную передачу и остальную трансмиссию связан с двигателем автомобиля. Колёса ориентированы строго по ходу движения автомобиля. Эти условия и обусловили особенности задней подвески ВАЗ-2107. Как и передняя подвеска, задняя является модернизированным вариантом первой модели ВАЗ.

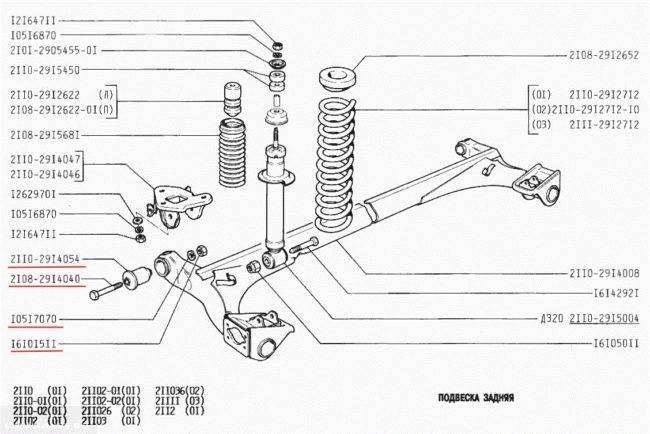

На приведённом рисунке показано устройство задней подвески ВАЗ-2107. Под цифрой 1 показана упорная пружина между мостом(4) и кузовом автомобиля. Номер 2, телескопический амортизатор гасящий резкие колебания. Поперечная реактивная тяга 3, предотвращает смещение моста в стороны от оси автомобиля. Продольные тяги 5 и 6 фиксируют положение по ходу движения. Такое расположение узлов позволяет компенсировать неровности дороги.
Устройство передней подвески ВАЗ 2107
Условно подвеску ВАЗ 2107 можно разделить на 4 узла. Два рычага треугольной формы. Основаниями, оба рычага, присоединены к кузову автомобиля на подвижных креплениях. Между выступающими вершинами «треугольников-рычагов» закреплен пальцевыми шарнирами поворотный рычаг, связанный с рулевым управлением. Между нижним рычагом и лонжероном, через проём верхнего рычага проходит пружина с амортизатором внутри.
Для синхронизации подвески правой и левой сторон, между ними установлена штанга поперечной устойчивости, имеющая, впрочем, приличную свободу положений. Крепится она к нижним рычагам. В основном, это всё модификация передней подвески ВАЗ 2101, потом ВАЗ 2103, 2106. Профилактический ремонт передней подвески ВАЗ 2107 заключается обычно в замене шаровых соединений и резиновых втулок.
Схема стабилизатора поперечной устойчивости на ВАЗ-2112
Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.
Штанга стабилизатора и тяги
Узел состоит из штанги и двух тяг. Артикулы:
- 2110-2906050 – тяга или стойка;
- 2110-2906010 – узел в сборе;
- 10516870 – пружинистая шайба;
- 2110-2906040 – подушка;
- 10519601 – шайба;
- 2108-2906042 – кронштейн;
- 2110-2906016 – штанга;
- 2110-2906078 – верхняя втулка тяги;
- 15971321 – винт М10;
- 12164711 – гайка M10;
- 16104111 – самоконтрящаяся гайка M8;
- 2108-2906079 – нижняя втулка тяги.
Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.
Схема стабилизатора поперечной устойчивости на ВАЗ-2112
Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.
Штанга стабилизатора и тяги
Узел состоит из штанги и двух тяг. Артикулы:
- 2110-2906050 – тяга или стойка;
- 2110-2906010 – узел в сборе;
- 10516870 – пружинистая шайба;
- 2110-2906040 – подушка;
- 10519601 – шайба;
- 2108-2906042 – кронштейн;
- 2110-2906016 – штанга;
- 2110-2906078 – верхняя втулка тяги;
- 15971321 – винт М10;
- 12164711 – гайка M10;
- 16104111 – самоконтрящаяся гайка M8;
- 2108-2906079 – нижняя втулка тяги.
Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.
Устройство передней подвески на ВАЗ-2110 устройство, конструкция
Передняя подвеска ВАЗ-2110: устройство и конструкция
Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы
Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу
ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.
Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:
Схема подвески.
Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.
Передняя стойка
Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).
Где-то тут спряталась стойка подвески!
В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.
Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.
Передние стойки масляные, разборные.
Пружины передней подвески.
Опоры передних стоек.
Амортизаторы передних стоек и защитные чехлы.
Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.
Шаровая опора и нижний рычаг
Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.
Узел крепления шаровой опоры.
Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.
Шаровая опора с чехлом.
Нижний рычаг подвески с сайлентблоками.
Растяжки
Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.
Передняя подвеска ВАЗ-2110.
Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.
Поворотный кулак
Не менее важная деталь — поворотный кулак.
Узел поворотного кулака и ступицы.
Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.
Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.
Поворотный кулак.

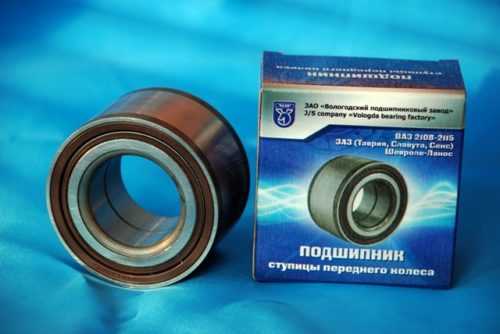

Подшипник ступицы.
Выводы
Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!
https://youtube.com/watch?v=gS1brgDQlSk
Ремонт передней подвески ВАЗ 2110 своими руками
Каждый автомобилист понимает, насколько большую роль играет передняя подвеска ВАЗ 2110. Но этот узел может иметь определенные проблемы, характерные неисправности, знать и устранять которые способен практически каждый, кто обладает более-менее небольшим опытом ремонта машин. Потому сегодня мы поговорим именно о передней подвеске «десятки».
Предназначение
На передней подвеске крепятся колеса, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость во время движения, регулировку колес, развал, схождение.
Устройство передней подвески ВАЗ 2110 достаточно сложное, но разобраться в нем может любой из вас. Здесь главное вооружиться руководством по эксплуатации, а также понять суть основных углов.
Основные узлы передней подвески
Главным элементом передней подвески считается гидравлическая телескопическая стойка , которая просто-таки незаменима в вопросе амортизации, обеспечении комфортабельной езды на автомобиля. Машину не будет особо трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.
Чтобы менять развал колес, в передней подвески имеется стойка. Если быть точнее, за этот процесс отвечает поворотный кулак и верхний болт, который имеет эксцентриковую шайбу и пояс.
На стойку монтируют:
- Специальные пружины;
- Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент изготовлен из полиуретана;
- Верхнюю опору. Она крепится к стойке, к которой, в свою очередь, закреплен брызговик. Учтите, гайки для фиксации используются только самоконтрящиеся. Потому при ремонте обычные гайки не подойдут;
- Подшипник для обеспечения поворота стойки вместе с колесами;
- Амортизаторы с пружиной и плунжером.
Кстати, поперечина передней подвески ВАЗ 2110 является штангой, с которой соединяются нижние рычаги. По центру она крепится к кузову по средства резиновой подушки.
Это краткая схема передней подвески ВАЗ 2110, поближе познакомиться с которой вам поможет ваше руководство по эксплуатации. Многие автомобилисты недооценивают значение этой литературы, которую прилагает производитель к каждому своему авто. Но на самом деле там подробно и во всех красках изложена необходимая, полезная и важная информация про каждый узел, агрегат и систему машины. Включая переднюю подвеску, разумеется.
Характерные неисправности
Для передней подвески характерны определенные поломки, которые определяются двумя явлениями:
- Стуки;
- Шум;
- Износ шин.
Их следует рассматривать отдельно, поскольку причины появления разные.
Стуки
Если вы начали слышать стуки, которые идут от передней подвески, это может быть вызвано несколькими причинами:
- Стойка имеет определенные неисправности;
- Стяжки на поперечине, подушки износились или ослабло крепление болтов;
- Крепление к кузову оказалось недостаточно прочным;
- Пружины вышли из строя;
- Шарниры износились;
- Резиновая часть подвески нарушила свою целостность. Стук при этом должен быть четким, как удар металла по металлу;
- Регулировка колес имеет нарушенный баланс.
Если вы слышите не стук, а шум, тогда причины проблем передней подвески могут заключаться в следующем:
- Болты, отвечающие за крепление штанги стабилизатора поперечной устойчивости к кузову, ослабли;
- В опоре стойки разрушились резиновые компоненты;
- Износились резиновые подушки стяжки или штанга;
- Пружина подвески сломалась или нарушила свою геометрию;
- Колеса разбалансировались;
- Разрушился буфер хода сжатия.
Повышенный износ резины
Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:
- Углы установки колес выбраны неправильно;
- Шарниры износились;
- Нарушен баланс колес.
