Парковочные радары, парктроники

Парктроник

Также это устройство принято называть парковочным радаром. Ультразвуковой прибор сканирует область перед автомобилем или сзади него и сигнализирует о приближающемся препятствии по принципу обычного эхолота или радара. Кроме этого, девайс может оповещать водителя не только звуковыми, но и световыми сигналами. Парктроник состоит из электронного блока управления и специальных сенсоров, количество которых может отличаться:

• Устройства с 2 датчиками. Такие приборы считаются самыми дешевыми, но из-за недостатка сенсоров чаще всего образуются «мертвые зоны».
• Парктроник на 3-4 датчика. Этот вариант является оптимальным исходя из соотношения цена-качество. При установке четырех датчиков на задний капот машины водитель будет уверен, что никаких слепых зон во время парковки не создастся.
• Прибор с 6 датчиками. Устройства такого типа называются также «парктроник по кругу», так как в этом случае датчики устанавливаются на заднем и на переднем бампере автомобиля (по 4 и 2 сенсора соответственно). Такая конфигурация позволяет точнее определять расстояние до объектов в любом направлении машины.
• Парктроник передний и задний (8 датчиков). Этот прибор считается дорогостоящим, но при этом устройство является самым надежным в обнаружении препятствий. Такие модели отличаются несколькими преимуществами. Они не отвлекают водителя, когда он двигается вперед и срабатывают только в момент нажатия тормоза. При этом о препятствии парктроник сообщает только в случае его обнаружения в опасной близости к автомобилю.

Важно! Парктроники на 8 датчиков обладают конструктивными особенностями, которые не позволяют устанавливать их на некоторые марки автомобилей. Установка парктроников не требует обращения в специализированные автосалоны

Устройства можно монтировать самостоятельно, проделав в бампере отверстия для датчиков и соединив их с блоком управления. При этом парктроник передний устанавливается по такому же принципу что и задний. Существуют также более простые в установке сенсоры – накладные. Такие датчики попросту приклеиваются на бампер. Но при этом существует риск потерять их во время мойки авто

Установка парктроников не требует обращения в специализированные автосалоны. Устройства можно монтировать самостоятельно, проделав в бампере отверстия для датчиков и соединив их с блоком управления. При этом парктроник передний устанавливается по такому же принципу что и задний. Существуют также более простые в установке сенсоры – накладные. Такие датчики попросту приклеиваются на бампер. Но при этом существует риск потерять их во время мойки авто.

Это интересно: Таблица вязкости трансмиссионного масла

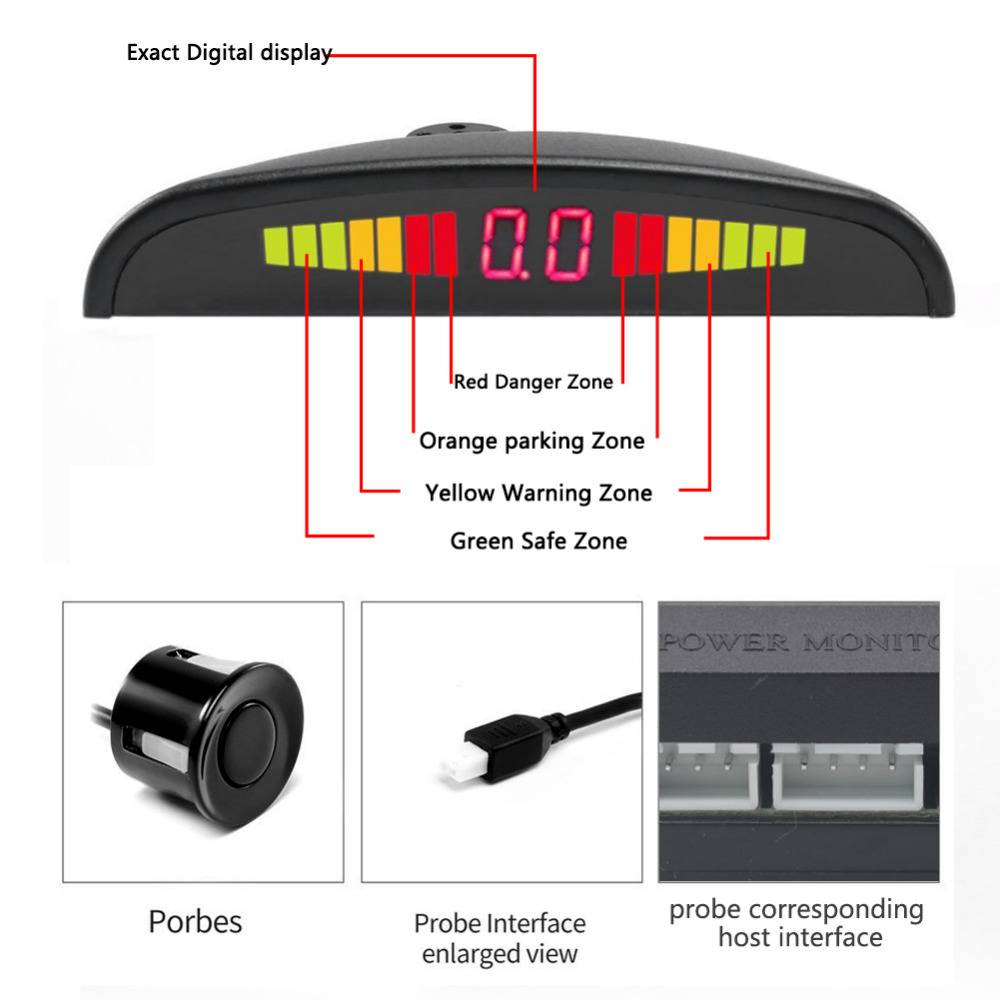

При выборе парктроника необходимо обратить внимание на способ индикации обнаруженного объекта. Таким образом, информировать о препятствии приборы могут несколькими способами:

• С помощью звукового сигнала, который нарастает по мере приближения к объекту. Это самый недорогой вариант, но он обладает одним немаловажным недостатком. Если в салоне машины громко играет музыка, то сигнал просто не будет слышно.
• Светодиодно-звуковая индикация. Если прибор обладает световой шкалой, которая состоит из цветных полосок (индикаторов), то при приближении к препятствию шкала будет меняться с зеленой (в безопасной области) на красную (в момент риска столкновения).

Полезно! Индикаторы, состоящие из одной шкалы, стоят дешевле, но существуют также и более «навороченные» модели, в которых есть сразу два симметричных индикатора. Они информируют о состоянии левой и правой стороны автомобиля.

Цифровая индикация оповещает водителя с помощью цифр.

Самые дорогие модели парктроников оснащены ЖК-дисплеем, таким образом, водитель видит сразу несколько индикаторов – цифровой и световой. Стоит ли переплачивать за монитор? На самом деле такое устройство работает так же, как и обычные индикаторы. Единственное его отличие – это возможность схематичного изображения автомобиля. Эта опция выглядит эффектно, но никак не влияет на улучшение обзора. Если вы хотите ориентироваться в пространстве, не опираясь на схематичный рисунок, а действительно видеть что происходит позади машины, то лучше приобрести более современный парктроник-гибрид.

Как он работает?

Датчики парктроника излучают волны, которые отражаются от препятствия и, возвращаясь обратно, предупреждают о преграде

Для осуществления выбора оптимального устройства, необходимо как следует разобраться в их принципах работы, преимуществах и недостатках. В общем виде парктроник представляет собой несколько ультразвуковых датчиков, смонтированных в бампере авто. Эти сонары излучают волны, которые, отражаясь от препятствий, возвращаются к источнику. Управляющий блок, исходя из времени возврата, вычисляет расстояние до преграды.

Единственным ограничением является эффективное расстояние работы датчиков – парктроник будет хорошо работать в диапазоне расстояний до «цели» от 25 до 180 см. В противном же случае он просто ослепнет.

Так выглядит датчик парктроника в заднем бампере

Датчики парктроника в бампере на «корме» авто начинают работать одновременно с активацией реверса, а фронтальные задействуются после нажатия на педаль газа. Однако сейчас, в силу пущего удобства, все больше владельце прибегают к установке парковочных помощников с ручной активацией ультразвуковых передатчиков.

Разновидности парктроников

Основной классификацией парктроников служит место их постоянной «дислокации»: отдельно в заднем или переднем бамперах либо же комбинированно в обоих.

Совершенно не удивительно, что наибольшее распространение получили «кормовые» парковочные радары.

С передним расположением датчиков есть несколько нюансов.

Процедура установки

Монтаж

Вначале на бамперы в предполагаемом месте установки датчиков наклеивается полоса малярного скотча. Место для размещения датчиков выбирается таким образом, чтобы за ним было достаточно свободного пространства.

Снятие бампера, как правило, не требуется. На бампере находится линия, от которой можно производить разметку — например, длинный и ровный изгиб, какая-либо накладка и так далее. От этого места размечаются по 4 точки на равной высоте и с равным расстоянием между собой на каждом бампере.

Важно, четко разметив отверстия, отойти на некоторое расстояние и визуально оценить их расположение — насколько ровно выполнена разметка. Если все в порядке, сверлятся отверстия при помощи шуруповерта и коронки, идущей в комплекте с парктроником

Далее малярный скотч удаляется, а острым ножом удаляются заусенцы.

На видео- как установить парктроники задние и передние:

Размещение электроники

• Теперь нужно определиться с расположением центрального блока парктроника. Как правило, он располагается в задней части автомобиля, так как требуется подключение к сигналу заднего хода. Поскольку многие автомобили имеют фонарь заднего хода, блок нужно размещать именно с его стороны.
• Дисплей парктроника крепится либо на приборной панели, либо, что зачастую удобнее — на зеркало заднего вида. Чаще всего крепление осуществляется при помощи двухстороннего скотча. Перед приклеиванием обе поверхности тщательно обезжириваются.
• Провод от дисплея протягивается под передней стойкой вверх и далее под дверными уплотнителями и средней стойкой к задней части автомобиля к главному блоку парктроника.
• Сам центральный блок подключается к массе автомобиля, сигналу заднего хода (для работы датчиков в заднем бампере) и плюсу после замка зажигания (для работы передних датчиков). В задней части автомобиля проще всего найти плюс зажигания на питании топливного насоса, в этом случае парктроник будет работать только при заведенном двигателе — зачастую это удобно.

Возможно вам так же будет интересно узнать о том, какая автосигнализация лучше всего использовать в своём автомобиле.

А вот как правильно происходит установка автосигнализации с автозапуском своими руками, можно узнать из статьи.

Можно протянуть провод питания и от блока предохранителей вместе с проводом от дисплея, а также подключиться к задним габаритам. Все нужные провода легко найти простейшим светодиодным пробником.

• Сами датчики устанавливаются при помощи крючка из толстой медной проволоки. Сначала устанавливается датчик со стороны, противоположной размещению блока парктроника.
• Сначала крючок из следующего по порядку отверстия проводится в нужное, затем он цепляется за провод и протаскивает его.
• Из второго отверстия в третье протаскиваются уже два провода и так далее. Проведя все четыре провода, их расправляют и жгутуют изолентой, а далее через подходящую заглушку проводятся внутрь автомобиля.

Важно не перепутать их порядок (например, 1-2-3-4 слева направо, либо L-LC-RC-R). Не надо сильно нажимать на середину датчика, защелкивая его в бампере, это может его повредить

Затем провода от датчиков в возможных местах фиксируются нейлоновыми стяжками и подключаются к центральному блоку.

Как видите, обращение к специалисту для установки парковочного радара вовсе не нужно, если Вы уверены в своих силах.

А вот какой парктроник с камерой самые лучший и как правильно его выбрать, поможет разобраться информация из статьи.

Так же будет интересно посмотреть и узнать какие цены парктроника существуют. Вся информация подробно указана в статье.

Как пользоваться парктроником?

Обычно парктроник включается вместе с началом работы двигателя. Система проводит самодиагностику и успешно переходит в спящий режим или полностью отключается.

Передние датчики активизируются при нажатии на тормоз. Часто водители их отключают, потому что в пробках они постоянно будут извещать вас о приближении к другим автомобилям.

Похожее Какую карту памяти лучше купить для видеорегистратора — советы по выбору

При использовании парктроника не следует на них полностью полагаться. Как свидетельствует практика, наличие парковочного радара притупляет бдительность.

А ведь они могут и ошибаться:

• во время сильного дождя и снегопада;
• при попадании внутрь датчиков влаги;
• при их сильном загрязнении.

Дешевая модель может не заметить кота, собаку, ребенка. Поэтому используйте парктроники только как вспомогательное средство и не теряйте бдительность. Запомните, что ни один прибор не сможет вас на сто процентов уберечь от потенциальной опасности.

На что обратить внимание при выборе

1. Нужны ли вам датчики сбоку и на переднем бампере? Если вы нормально маневрируете машиной в условиях переднего хода, возможно, вполне достаточно будет только задних парктроников, чтобы исключить наезд на препятствия в слепых зонах при движении назад.
2. Сколько локаторов вам нужно? Отталкивайтесь от объективной оценки собственных умений парковаться. Имейте ввиду, чем меньше локаторов, тем больше останется слепых зон;
3. Предпочитаемый цвет и размер локаторов. Последний важен, если вы меняете один парковочный радар на другой (дырки, то уже просверлены). Цвет также имеет значение для сохранения фактора незаметности. Кстати, белые парктроники легко перекрасить под цвет кузова;
4. Сколько денег вы готовы потратить на комплектацию (готовы ли заплатить за полноценный экран или вам будет достаточно звукового оповещения);
5. Чувствительность к расстоянию должна быть в пределах 0,1-2,5 м;
6. Нужны ли вам дополнительные опции, готовы ли вы за них переплатить?
7. Ознакомьтесь с рейтингами, они смогут направить вас в нужное русло.

Теперь вы знаете, каких видов и типов бывают парктроники. Смело ступайте в магазин и не бойтесь общаться с консультантами. «Грамотностью» они вас точно не задавят! Берите то, что нужно вам и пусть покупка вас не разочарует!

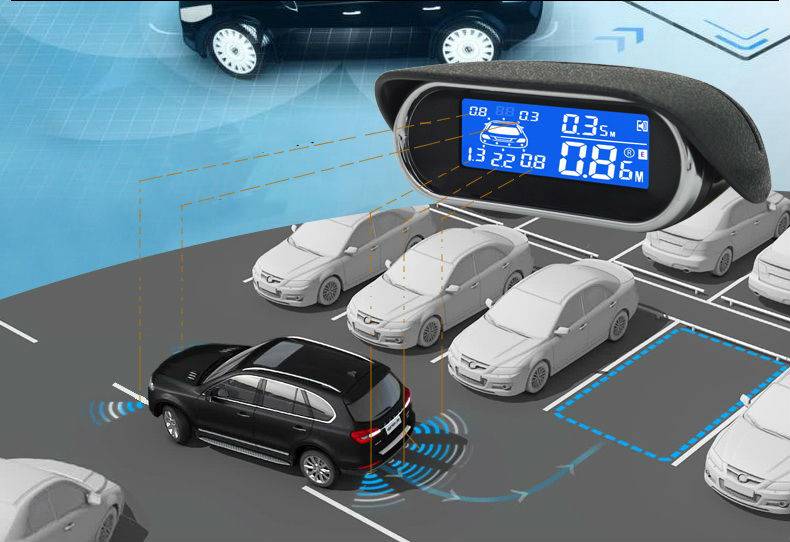

Модели с индикацией на дисплее

Исследования наглядно доказывают, что человек лучше и быстрее воспринимает именно зрительные образы, то есть изображения. Этим и объясняется использование дорожных знаков вместо дорожных звуков.

Даже символическое отображение информации позволяет водителю быстрее сориентироваться при возникновении критической и экстренной ситуации, правильно приняв решение.

Не удивительно, что парктроники, где предусмотрена индикация в виде графического дисплея, пользуются такой большой популярностью.

В этой подкатегории рейтинга определить лишь 3 фаворита было сложно, потому сформирован топ 5. Каждый из представленных парктроников заслуживает внимания и места в вашем автомобиле.

• ParkMaster 238. Если составлять топ по возрастанию, то замыкать топ 5 будет эта модель парктроника. Всё бы ничего, но завышенная стоимость не позволяет претендовать на более высокие позиции. При этом это отличный универсальный парктроник с длинной проводкой, возможностью регулировки по наклону и высоте, а также с симпатичным дисплеем, способным отображать информацию в крупном и легко читаемом формате. Здесь используется LCD индикатор. Блок обработки и сбора информации собирает данные от 8 датчиков. Система оповещения комбинированная, где сочетается графика на дисплее и звук.
• AAALine LCD18. Ещё один дорогой, но очень качественный парктроник, который выводит информацию на дисплей в виде графики. Цветовая палитра довольно скромная, зато можно регулировать дальность срабатывания, а звуковые предупреждения и приближении объекта реализованы на русском языке. LCD дисплей имеет удобную и легко читаемую графику, и может устанавливаться на лобовое стекло. Звуковое оповещение приятное, хорошо воспринимается, отсутствует эффект синтезированного языка. Но производитель не позволяет выбирать парктроник под цвет кузова. При этом сенсоры можно самостоятельно окрасить эмалью. В комплекте идёт 8 датчиков, по 4 на каждый бампер.
• InCar PT208B. Интересный парктроник, лишённый функции голосового оповещения и не позволяющий настраивать высоту и угол облучения датчиков. Зато характеризуется высокой точностью идентификации, громкими звуковыми предупреждениями и комплектуется контрастным, ярким дисплеем. Помощник парковки от InCar также привлекает адекватной ценой, которая не превышает 5,5 тысяч рублей. Рабочий диапазон составляет 30-200 сантиметров. Цена могла бы оказаться и ниже, но производитель решил включить в комплектацию сразу 8 датчиков, 4 из которых работают на благо переднего бампера. Хотя всегда можно отключить эти сенсоры. Но тогда зачем переплачивать, не совсем понятно.
• ShoMe 2616. Это младший близнец следующего парктроника, который будет рассмотрен позже. Справедливое 2 место в подкатегории потребители отдают ShoMe и парктронику 2616. Устройство оснащается компактным матрично-цифровым экраном со светодиодами. Очень бюджетный аппарат, доступный буквально каждому. Купить его будет не дороже, чем заправить полный бак. В комплекте идёт 4 датчика, способные обнаружить препятствие на расстоянии от 10 сантиметров. Предупреждения звуковые и графические, разделённые на 3 цветовых индикатора. Пользователи считают, что парктроник работает эффективно, слаженно и максимально точно. Претензий к качеству сборки и эффективности нет никаких.
• AVS PS124U. Вряд ли это можно считать большим минусом, но единственным объективным недостатком этого парктроника считается слишком громкая работа системы звукового оповещения. В остальном это улучшенная версия предыдущей модели. Парктроник предлагается по низкой цене, имеет широкие функциональные возможности, занимает минимум места и комплектуется 4 герметичными датчиками. Степень защиты от влаги и пыли удалось повысить до IP67. То есть сенсоры полностью герметичные. Они выдерживают диапазон температур от -30 до +80 градусов Цельсия. Плюс здесь есть приятный бонус в виде функции памяти элементов кузова. То есть парктроник не будет реагировать на фаркоп и прочие выступающие элементы. Дальность срабатывания увеличена по сравнению с конкурентом от ShoMe до 2,5 метров.

Этот рейтинг не способен в полной мере отразить общую картину происходящего на рынке автомобильных парктроников. Слишком огромный выбор и чрезмерно множество требований и критериев, на основании которых можно подобрать идеально подходящее оборудование для помощи при парковке.

Но если приложить некоторые усилия, определиться со своими потребностями, предъявить определённые требования и учесть особенности самого автомобиля, то справиться с задачей по выбору оптимального парктроника будет не так сложно.

Что такое парктроник в авто: виды, схема и принцип работы

Парковка — одна из самых сложных и требующих максимальной концентрации ситуаций как для молодых, так и для опытных водителей. Столбики и боксы, на какие просят ориентироваться и в которые учат заезжать в автошколе, всегда одни и те же, а в реальности в конце каждой поездки (для некоторых это – несколько раз в день) нужно адаптироваться к новым условиям. И раз эта задача точно не из легких, к ее решению подходят серьезно не только автолюбители, но и автоконцерны и производители автозапчастей.

Что такое парктроник и для чего он нужен?

Парктроник, акустическая парковочная система (АПС) или парковочный радар, — это и есть то устройство, которое облегчит парковку. С ним становится проще понять габариты автомобиля и правильно сориентироваться в доступном для маневра пространстве.

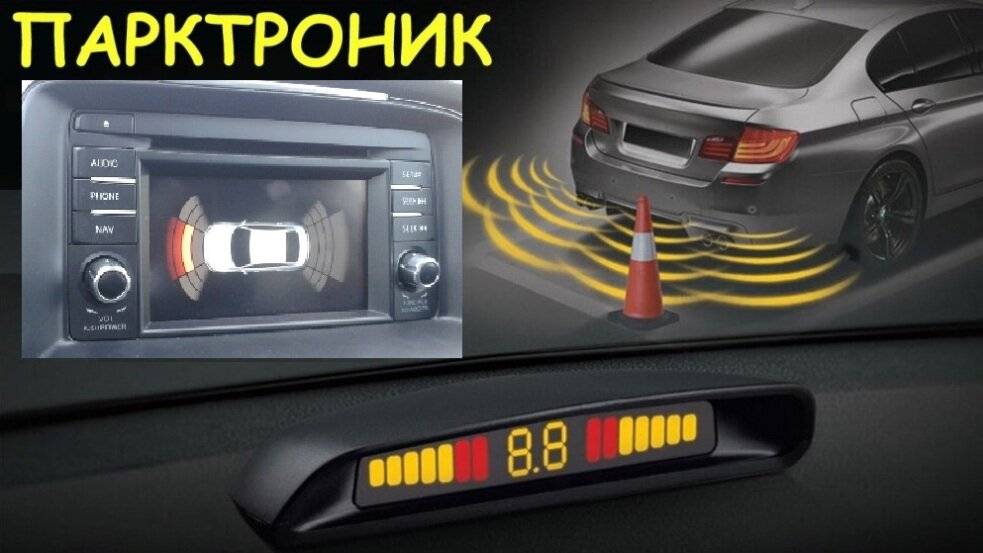

Как работает ультразвуковой парктроник с шкалой на приборной панели

Из чего состоит АПС?

Работа радара невозможна без трех компонентов:

• Датчиков-излучателей, которые будут отправлять и принимать импульсы. Они – «глаза» системы.
• Электронного блока, анализирующего поступившие сигналы. Это – «мозг» прибора.
• Средств индикации: бипера, экрана или проектора – «голоса» устройства.

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков

. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон».

Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4).

Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения

. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию.

Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида.

Необходимые материалы для монтажа

Для установки системы парковки самостоятельно не нужны профессиональные навыки. Такую работу может выполнить любой водитель. Для этого необходимо просверлить отверстия в бампере и выполнить электрическое соединение проводов. Основная часть инструмента имеется в любом гараже.

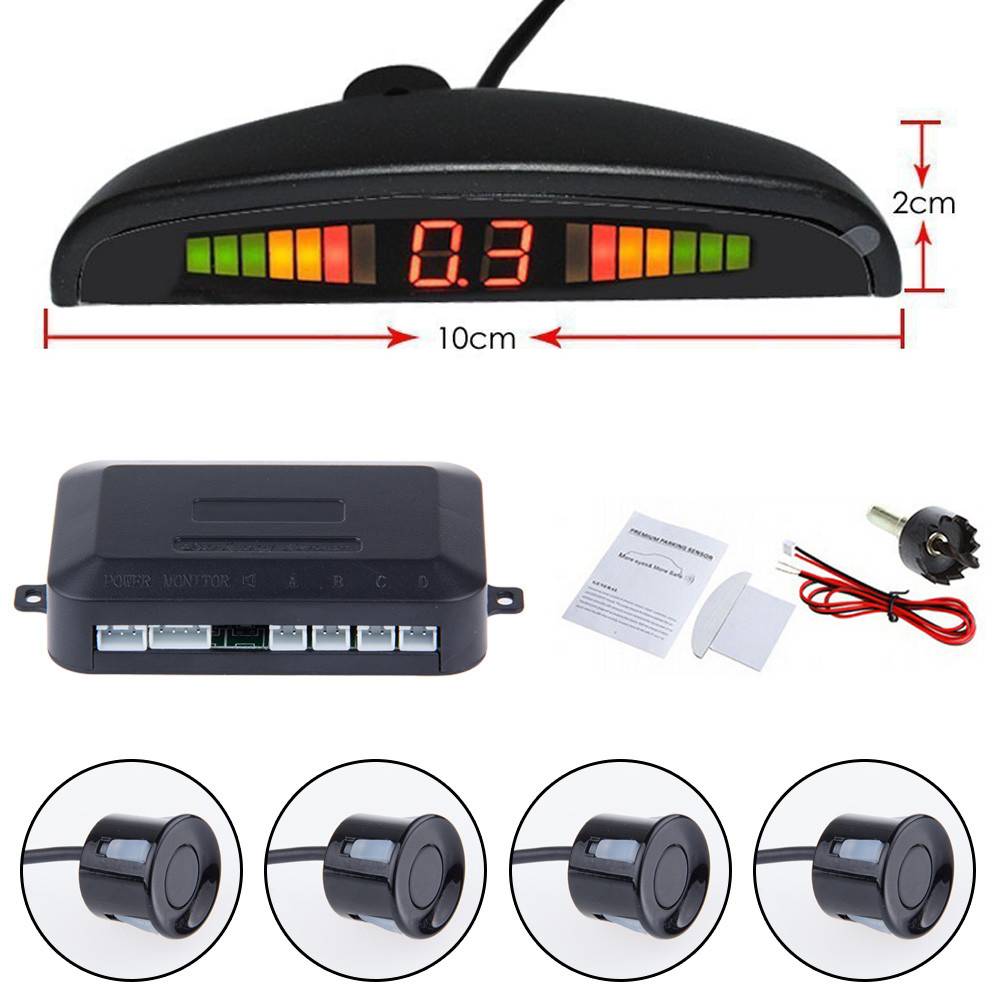

Набор многих парковочных радаров включает в себя:

• Ультразвуковые датчики. Количество зависит от приобретаемой модели.
• Соединительные провода.
• Дисплей.
• Электронный блок.

В комплектации некоторых исполнений включена фреза для выполнения отверстий для датчиков, и другие мелочи. Если такой фрезы нет в комплекте, то можно воспользоваться обычным сверлом, которое легко приобрести в любом магазине. Перед этим необходимо точно измерить посадочный диаметр датчика, учитывая, что фреза должна превышать диаметр датчика на величину 1 мм.

Для монтажа и подключения системы парковки потребуются следующие материалы:

• Комплект элементов парктроника.
• Фреза для отверстий датчиков.
• Дрель или шуруповерт.
• Гаечные ключи.
• Мультиметр, рулетка, изолента и карандаш.

Все автомобили разные и сразу невозможно учесть все нюансы установки, поэтому могут понадобиться и другие инструменты, и разные мелочи, например, паяльник, пассатижи или схема электропроводки автомобиля.

Как установить

Монтаж проводного врезного парктроника состоит из следующих этапов:

• Покраска датчиков парковки в цвет кузова автомобиля (при необходимости).
• Просверливание ранее намеченных отверстий в бампере с помощью сверлильной фрезы и монтаж датчиков в них. Для точного обнаружения препятствий в дальнейшем, датчики должны быть установлены на оптимальном расстоянии друг от друга и высоте, а так же направлены горизонтально.
• Фиксация датчиков в отверстиях с обратной стороны бампера с помощью зажимных колец, продаваемых в комплекте с парковочной системой.
• В случае, если система датчиков накладная, клейка осуществляется на ранее обезжиренную поверхность.
• Установка ЭБУ в соответствующем месте, например багажном отделении, с помощью двухстороннего скотча. Место для установки должно быть защищено от механических повреждений ЭБУ какими-либо перевозимыми предметами.
• Установка в салоне автомобиля звукового, светового индикаторов или дисплея в любом удобном месте;
• Подключение к ЭБУ проводов электропитания, дисплея (или индикатора) и датчиков парктроника соответственно каждому разъему.
• Увязка электропроводки в кузове автомобиля под обшивочным материалом.

Способы установки

Самым действенным и правильным способом установки считается монтаж системы непосредственно в бампер автомобиля. Достаточно просверлить отверстия и закрепить компоненты. Расстояние между отверстиями рекомендуется оставлять 30-40 сантиметров. Остается закрепить их, провести проводку и соединить с блоком управления и индикатором. Сами датчики небольшого размера диаметром чуть больше 1 см. Имеют цилиндрическую форму черного или металлического цвета.

Есть варианты, которые приклеиваются к поверхности бампера. Не самый популярный способ, так как со стороны выглядит не очень эстетично. Также при мойке или тряске они могут просто отклеиться. Плюсом такого способа является его дешевизна и доступность.

Лучшие парктроники с камерой

Рейтинг парковочных радаров 2019 года замыкает тройка гаджетов, которые можно смело назвать оптимальным приобретением с точки зрения функционального назначения, удобства установки, уровня обеспечиваемой безопасности при движении и, разумеется, цены. Это парктроники, передающие полноформатную цветную картинку на монитор с камеры заднего вида.

При этом набор датчиков может отличаться от стандартных 4/8, а диапазон цен приятно удивит своим разнообразием.

3CRS 9701-L

Стоимость

3

Качество

10

Надежность

8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

7.0Оценка

Плюсы

• Максимальная комплектация
• Мощные видео-компоненты

Минусы

• Только 4 датчика в наборе
• Низкая дальность обнаружения

Практически самым опциональным (но и самым дорогим) приобретением из ряда станет парктроник CRS 9701-L — универсальный комплект, фактически полноценная система видеонаблюдения.

В её составе огромное салонное зеркало заднего вида с встроенным 7-дюймовым дисплеем и сенсорной панелью управления. Помимо своего прямого назначения этот монитор может быть использован для DVD-плеера: автолюбители с детьми точно оценят! Кроме того, 4 датчика и камера заднего обзора передают данные по радиоканалу, а настраивать режимы работы парктроника можно с помощью пульта дистанционного управления.

Такой насыщенный функционал радио-видео части привел к некоторому уменьшению характеристик обнаружения — максимальная дальность составляет только 1,8 м.

2Masterpark 6-DS-N

Стоимость

5

Качество

5

Надежность

7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

5.7Оценка

Плюсы

• Две камеры в комплекте
• Выбор цвета датчиков
• Четкое изображение

Минусы

• Низкая дальность обнаружения
• Завышенная цена

Аналогичной системой помощи при парковке, но обеспечивающей уже двусторонний обзор является парктроник Masterpark 6-DS-N. В комплекте поставки присутствует:

• 6 выносных датчиков на оба бампера (апертуры передатчиков увеличены);
• 2 камеры для монтажа на горизонтальные поверхности;
• Фреза на 16,5 мм;
• Блок коммутации и анализа;
• Радиомодем;
• Зеркало заднего вида с дисплеем (диагональ равна 7“).

Система получила максимум положительных откликов в Интернете, особенно среди начинающих водителей, который плохо “ощущают” габариты новой машины. Производитель предлагает на выбор 4 цвета датчиков для гармоничного сочетания с бампером.

1ParkCity Moscow

Стоимость

10

Качество

8

Надежность

7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

• Доступная цена для всех
• Надежная работа датчиков

Минусы

Сложный монтаж проводов в салоне

Для тех, кто хочет получить максимум уверенности при передвижении автомобиля задним ходом, но не готов за это отдать более 50$, идеально подойдет парктроник ParkCity Moscow.

В составе системы 4 выносных датчика, дисплей для монтажа на приборной консоли автомобиля, блок управления и набор проводов. На корпусе дисплея имеет видеовход для соединения с камерой заднего вида, но (что странно) самой камеры в комплекте нет.

Передача сигнала от датчиков на БУ и далее на монитор осуществляется по проводам, это позволяет получать сигнал максимально точный и увеличивает дальность обнаружения преграды до 2,5 метров. Однако, с монтажом такой парковочной системы придется повозиться — лучше обратиться в специализированный сервис.

Подведем итоги

Конечно, данный рейтинг не может представить полный спектр систем помощи при парковке, которые способны упростить вам жизнь за рулем в условиях большого города. Однако, сделать правильный выбор среди основных направлений номенклатуры, понять какой лучше купить парктроник для автомобиля с тем или иным клиренсом и способны ли вы самостоятельно произвести монтаж — эту задачу можно точно считать решенной.

Год 2019 только начался, но направления уже заданы ведущими производителями парктроников. Посмотрим, кто вырвется в лидеры к концу года!

Подробная установка парктроника своими руками

Сегодня я подготовил пошаговую инструкцию по тому, как выполняется установка парктроника. Устанавливать буду устройство фирмы ParkCity на примере автомобиля Hyundai Accent.

Устанавливаю парктроник ParkCity SMART на 4 датчика, он же задний парковочный радар. В комплектацию парктроника ParkCity SMART входит:— инструкция пользователя на русском языке;— дисплей;— комплект проводов;— центральный блок парктроников;— фреза для просверливания отверстия в бампере— датчики парковки, серого цвета, похожего на цвет автомобиля;— стяжки;— лента для разметки.

Плюсами парктроника ParkCity считаю большую цветовую гамму и длинные провода от датчиков до блока, поэтому такой комплект можно ставить даже на перед автомобиля.

Начинается установка парктроника с разбора багажника автомобиля. Я снял декоративную защитную пластмассу и боковую обшивку.Задний ход в Hyundai Accent находится на правом фонаре, поэтому все провода будем тянуть к нему. Провод от дисплея и парктроников протянем в багажник, где установим центральный блок парктроника. Все это подключим к фонарю. Также я заглянул под низ бампера, посмотрел на каком расстоянии находится усилитель бампера.

Теперь необходимо разметить, где будет производиться установка парктроника. Для этих целей я использую лазерный уровень, но если вы хотите установить парктроник самостоятельно и не имеете данного инструмента, то можно спокойно обойтись без него.

Выставляем лазерный уровень так, чтобы он ловил горизонт и середину автомобиля. Разметку делаем от центра. Два центральных парктроника я стараюсь разместить немного подальше, на случай если владелец авто захочет поставить фаркоп. Обязательно проверяем ровно ли стоит автомобиль. Если нет, то домкратом приподнимаем нужную сторону. Разметив точки, помечаем их с помощью карандаша.

Ковыряем шилом отверстия и просверливаем фрезой отверстия под датчики в бампере. За один раз не просверливаю, потому что фреза забивается. Если ее не чистить, то можно сделать отверстие большего размера.

Готовые отверстия подрезаем ножом от фасок и заусенцев.

Следующий этап — прокладка проводов под парктроники

Обращаем внимание на нумеровку, чтобы не перепутать стороны. Для прокладки проводки парковочного радара под бампер я использую металлическую протяжку

Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю.

Я оставляю небольшой хвостик, чтобы в дальнейшем было проще менять нерабочий датчик.

Когда все провода просунуты под бампером, заводим их в багажник с помощью протяжки. В багажника аккуратно укладываем провода и пристяживаем их.

Определяемся с местом под блок парктроника.

Оставшийся клубок проводов закрепляем и по возможности прячем где-то в багажнике. Я разместил их в нише багажника.

Теперь переходим в салон автомобиля. Монитор парктроника закрепим на зеркало заднего вида, сверху. Чтобы увеличить площадь контакта, я немного подклеил монитор двусторонним скотчем.

Приклеив монитор, закрепляем провод на ножке зеркала. Далее, под обшивкой потолка, ведем к стойке, и вдоль боковой поверхности на зад автомобиля. Мне пришлось дополнительно снять боковую стойку и козырек.

Протянув все провода в багажник, подключаем их к центральному блоку парктроника.

Все, что осталось сделать — подключить провода питания. Черный провод, массовый — «минус». «Плюс» — зеленый. Фиксируем провода, изолируем.

Установим датчики парктроника. Немного подгибаю металлические усики фиксатора датчика, чтобы в дальнейшем его было не так тяжело вынуть. Для этого снимаю их и немного выгибаю внутрь. На сколько гнуть, определяю эмпирическим путем. Необходимо, чтобы датчик можно было достать, но при этом он не выпадал.

Далее соединяем датчик с проложенным в бампере проводом. Полученный провод сматываем петлей, чтобы он не выпал снизу бампера.

Вставляем датчики парктроника широким вниз, меткой «UP» — вверх. Привязываться к нумерации датчиков при установке не обязательно, поскольку они идентичны.

Проверяем, как работает парктроник. Убедившись, что все подключено верно, закрепляем центральный блок. Я креплю его на двусторонний скотч и пристяживаю за ушко, для надежной фиксации. Собираем багажник машины обратно.

На этом установка парктроника своими руками подошла к концу. Вопросы и комментарии обязательно оставляйте под постом.

Для вас трудился — автоэлектрик Сергей Зайцев!

Запись пользователя stozaycev из сообщества Сделай Сам на DRIVE2

Правила пользования парктроником

Зачастую работа парктроника начинается автоматически с запуском двигателя. Система производит диагностику и переходит в спящий режим. Задние датчики активируются как только вы включаете заднюю передачу, а передние при нажатии на педаль тормоза.

Хоть система и призвана помогать автомобилистам, не стоит полностью на нее полагаться, также необходимо не забывать про бдительность. Существует ряд факторов, в связи с которыми парковочный радар может не сработать, а именно:

• тонкие и острые предметы, такие как: цепи, столбики указательных знаков и прочее;
• предметы способные поглощать ультразвуковые излучения: пористые материалы, снег и прочие;
• предметы, отражающие сигналы в другую сторону от датчиков.

Также есть вероятность выдачи ложных сигналов в некоторых случаях:

• при сильном загрязнении датчиков и попадании влаги;
• во время обильного снегопада и сильного дождя;
• при движении по пересеченной местности, дорог с неровной поверхностью;
• при буксировке прицепного устройства.

Система не способна обнаружить открытые колодцы, провалы в дорожном покрытии, острые предметы и прочие небезопасные объекты, которые находятся вне поля обнаружения датчиков. Для вашей безопасности не стоит забывать про внимательность на дороге.

Виды парктроников по количеству, цвету и размеру датчиков

Парктроники могут быть с двумя, четырьмя, шестью либо восьмью датчиками. Чем больше их количество, тем меньше слепых зон. Конечно, езда на машине с двумя сенсорами будет комфортнее, чем вообще без парктроника. Однако в этом случае можно не увидеть небольшие преграды, к примеру столбики. Система с четырьмя сенсорами подходит для установки на заднюю часть авто. Это позволит улучшить видимость, водитель будет замечать даже тонкие препятствия.

Когда авто укомплектовано системой с 6–8 сенсорами, которые расположены с двух сторон транспортного средства, то автомобилист будет видеть все, что происходит сзади и спереди машины. Такое решение оптимально, когда капот удлинен, поскольку водителю будет проще осуществлять параллельную парковку.

Диаметр локатора составляет 1,8–2 см. От размера датчика зависит величина отверстий, которые придется просверлить в бамперах, чтобы установить систему. Учитывайте данную характеристику, если на вашем авто уже есть парктроник и вы планируете установить новые датчики.

Если приобрести сенсоры с таким же диаметром, не придется пересверливать отверстия.

Обычно локаторы парктроника выпускаются белого, черного либо серого оттенка. Однако, если вы хотите непременно датчики, совпадающие с цветом кузова, но не находите таковых в продаже, есть простой выход. Например, если у вас красная машина, можно выбрать белые датчики, а затем покрасить их, чтобы они сливались с ЛКП.
