Как сделать обманку подушки безопасности своими руками

Как действовать, если подушка безопасности раскрылась?

Автолюбители часто теряются и не знают, как поступить при открытии airbag. На многих автомобилях (Лада Гранта и Приора, Форд Фокус 2, Лада Приора, Опель Астра и других), придется выполнить следующие манипуляции:

• Установить новые подушки безопасности, поменяв те, что уже сработали;
• Подкорректировать «мозги» системы управления, то есть блока, который отвечает за SRS. Вместо ошибки устанавливается дамп новой машины (как будто и не было аварии);
• Установить специальную обманку (заглушку).

Проблема в том, что у каждого производителя информация засекречена, что заставляет автолюбителей покупать новый блок управления для airbag. Кроме этого, подушки безопасности часто привязываются к VIN-номеру или модели транспортного средства.

Если же отправиться на СТО, то стоимость восстановительных работ «бьет» по кошельку.

Автолюбители с опытом копируют дамп системы безопасности и записывают его на выносное устройство памяти.

Данные хранятся до продажи. Если машина попала в ДТП, то специалисту проще восстановить систему.

В этой ситуации покупается микросхема и программатор, после чего устройство прошивается. Средние затраты на такую работу — от 5-7 тысяч рублей.

Мануал по замене AirBag

Прежде чем начать работу, в обязательном порядке, отсоединяется отрицательный провод от АКБ автомобиля, извлекается из блока предохранителей в моторном отсеке предохранитель подушек безопасности и натяжителей ремней. На протяжении 5 минут произойдет полная разрядка всех резервных емкостей в контрольном блоке. Для демонтажа подушки со стороны водителя, на Рено Меган необходимо выкрутить шестигранным ключом пару винтов крепления защитной крышки с обратной стороны рулевого колеса и модуля. Для удобства проворачиваем колесо

В последующем, колесо необходимо вернуть в первоначальное положение.

Теперь с осторожностью снимаем модуль вместе со ступичной частью и отсоединяем контактный электрический разъем часовой пружины с обратной стороны модуля.  . Перед установкой системы SRS на Рено проверяется зафиксированность самого разъема шлейфа электропроводки модуля

Эта сборка устанавливается по центру ступичной части рулевого колеса

Перед установкой системы SRS на Рено проверяется зафиксированность самого разъема шлейфа электропроводки модуля. Эта сборка устанавливается по центру ступичной части рулевого колеса

Проводка должна находиться в свободном положении, ни в коем случае не зажатой. Теперь вкручиваем винты защитной крышки, устанавливаем предохранитель SRS на место и подключаем провод к АКБ. Только после этого включается зажигание, при этом внутри автомобиля никого не должно быть. Если контрольная лампа сработала, значит, все действия были проведены правильно. Для замены подушки со стороны пассажира необходимо снять панель приборов. Отсоединить электрические разъемы и открутить крепежные болты и гайки. После этого снимается модуль с опор и извлекается из приборной панели. Новый или исправный модуль вставляется на место в районе бардачка. Обязательно необходимо отследить правильность запирания фиксатора крышки модуля.

Теперь укладываем электропроводку и связки с проводами в исходное место, при этом не забудьте проверить защелкивающиеся фиксаторы. Жгуты закрепляются обвязками в предусмотренных для этого местах, и только после этого ставится панель приборов. Теперь устанавливаем предохранитель SRS и проверяем исправность работы контрольной лампы.

Что представляет собой подушка безопасности приора

По внешнему виду подушка безопасности выглядит как эластичный мешок он начинает мгновенно наполняться воздухом после удара. Подобный жизненно необходимый элемент отлично дополнит ремень, отвечающий за безопасность – защита сидящего за рулем при этом должна увеличиться в несколько раз. В приора сегодня надувной подушкой будет оборудовано только лишь водительское место, желание установить их на дополнительные пассажирские места относится уже к доукомплектации. Очень часто она выполняется в связи с желаниями клиента в соответствующих сервисных центрах.

Важен и этот показатель: все будет зависеть от того, насколько жесткий объект, с которым происходит столкновение. Если он способен деформироваться, то система придет в действие при скорости, которая будет превышать показатель 25 км/час, только при лобовом взаимодействии.

Как сделать обманку своими руками

Обманка не отличается высокой стоимостью или сложностью монтажа. Чтобы обмануть систему контроля, применяют реле времени или резистор определенного сопротивления.

Что потребуется

Независимо от выбранного способа понадобится приобрести накладку на руль.

При выстреливании подушки отлетает рулевая крышка.

В первом случае понадобится купить реле времени. Во втором необходимы:

• резистор;
• сканер для очистки блока памяти.

Пошаговые действия

Установленное реле будет обесточивать лампу через определенный промежуток времени. То есть, после включения зажигания она загорится и практически сразу потухнет. За счет этого получается полноценная имитация нормальной работы системы безопасности.

Для этого нужно:

• подключить реле к системе зажигания;
• подсоединить к сигнальной лампочке.

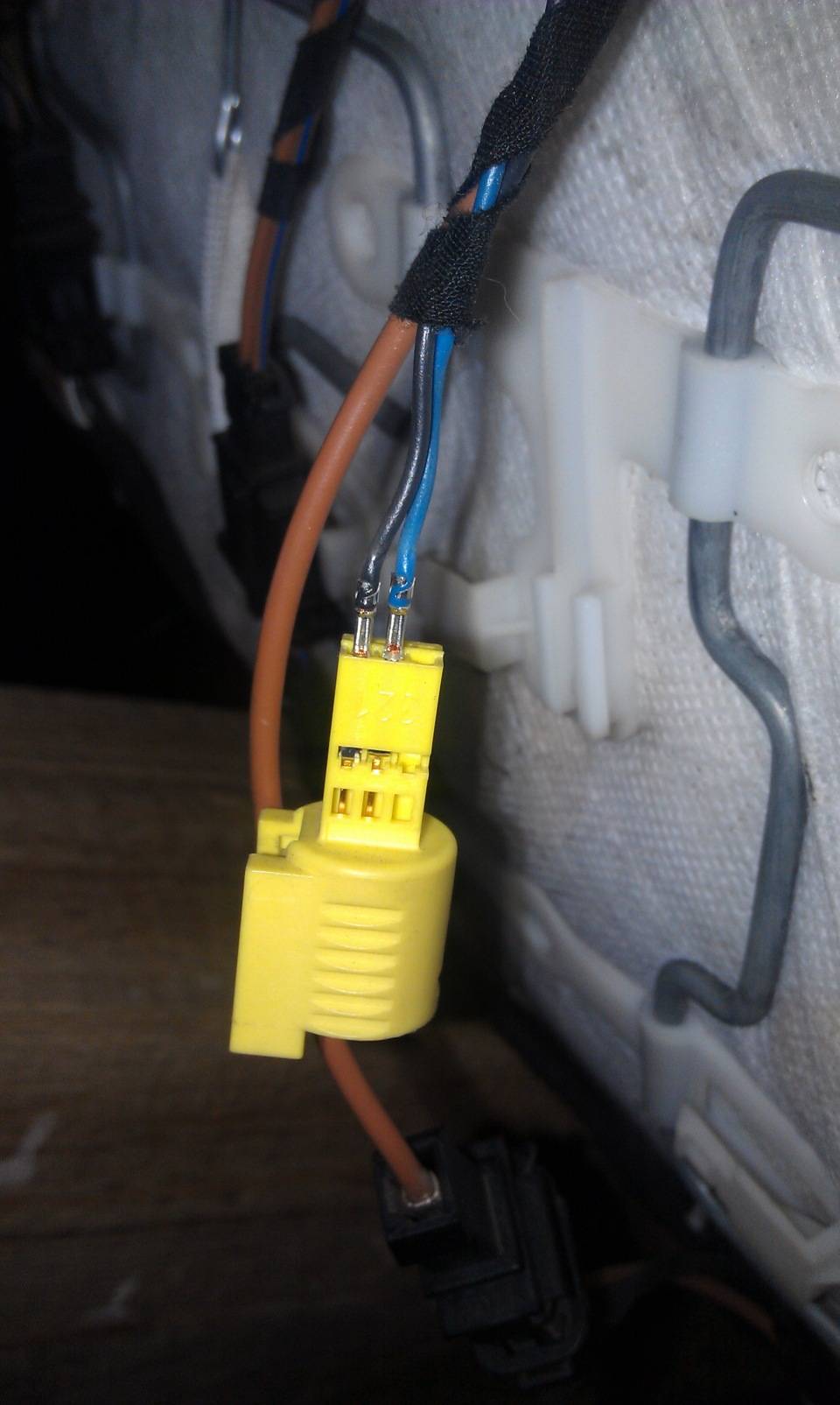

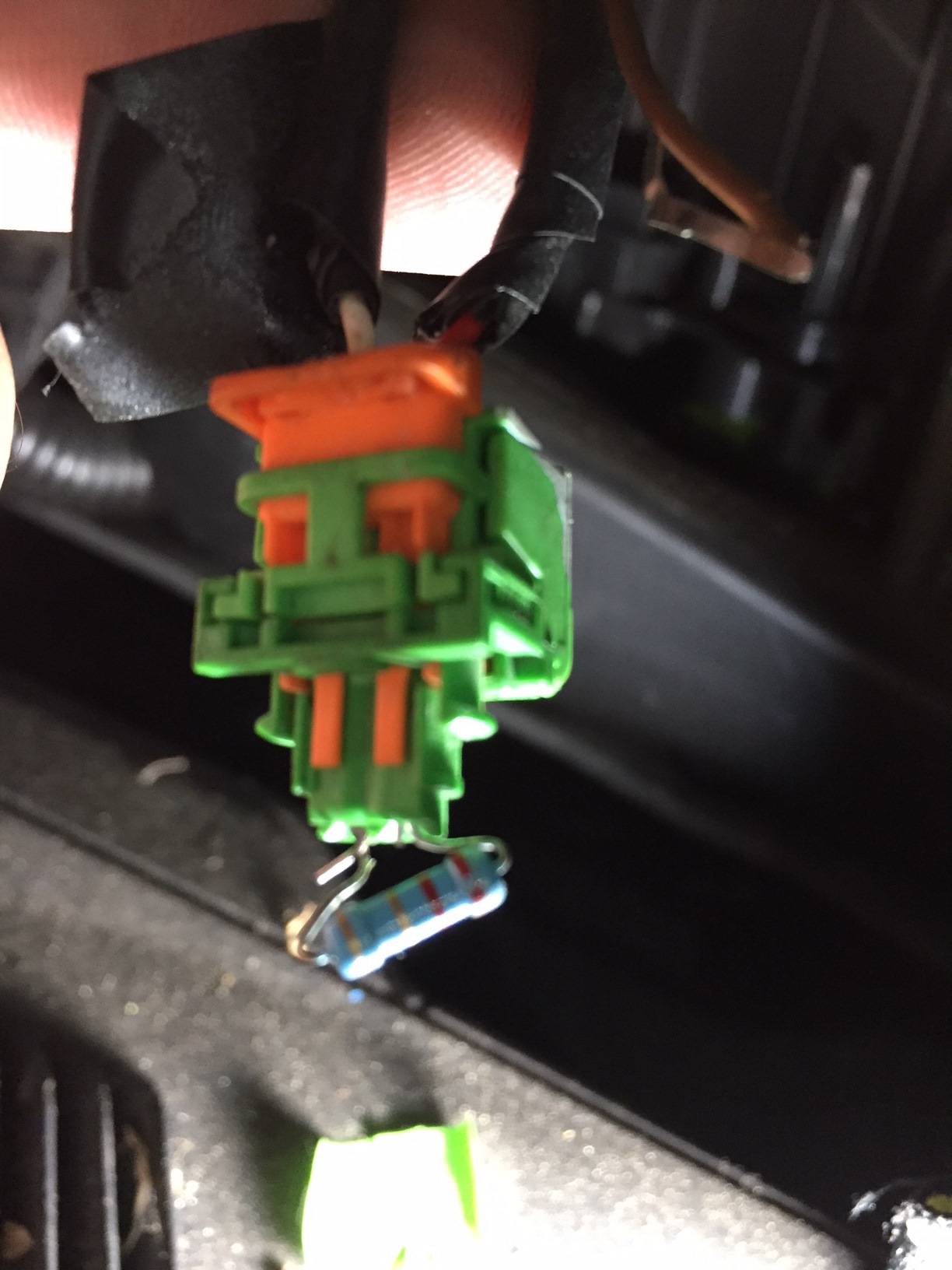

Установка резистора происходит еще проще. Для этого:

• в инструкции к автомобилю находят стандартное сопротивление пиропатрона;
• подбирают подходящий резистор;
• подключают его к проводке, ведущей к пиропатрону;
• сканером чистят память устройства.

Прошивка блока управления автомобиля (ЭБУ)

Обмануть систему контроля кислорода и топлива можно также с помощью перепрошивки электронного блока управления. При таком сценарии на электронный блок вместо заводского устанавливается другое программное обеспечение. Оно не отслеживает работу кислородных датчиков и не переводит машину в аварийный режим при отклонении показателей воздушно-топливной смеси от нормы. Что нужно знать о перепрошивке:

• Использование прошивки позволяет полностью заблокировать показания со второго зонда. Поэтому машина не будет переводиться в аварийный режим даже при полном выходе из строя катализатора.
• В случае перепрошивки ЭБУ лямбда-зонды рекомендуется полностью удалить из системы. Впрочем, некоторые механики указывают, что делать это необязательно, однако лучше не рисковать.
• ЭБУ различных производителей используют разное программное обеспечение. Поэтому придется подбирать оптимальные программы под каждый отдельный случай.
• Сделать перепрошивку можно своими руками. Однако оптимальным вариантом будет обращение в небольшие, но надежные мастерские, где могут осуществить такую операцию.
• Стоимость перепрошивки находится в пределах от 1 до 30 тысяч рублей. Все зависит от модели вашего блока управления (чем сложнее блок, тем труднее подобрать и настроить программы).

Лямбда-зонд – это устройство, которое отслеживает концентрацию газов при сгорании топлива. На практике это устройство часто применяется для контроля состояния катализатора. Если вы не хотите, чтобы из-за состояния катализатора ваша машина была переведена в аварийный режим работы, можете поставить обманку. Она бывает двух видов – механическая и электронная. Стоит такой прибор до 1 тысячи рублей, а монтаж устройства занимается не более 20 минут. Чтобы обмануть кислородный датчик, можно также сделать перепрошивку блока управления (ЭБУ).

История

Неким подобием подушек безопасности оснащались самолёты в 1940-х годах, первые патенты были оформлены в 50-х.

В 1964 году японский автомобильный инженер Ясузабуру Кобори (小 堀 保 三郎) начал разработку системы «подушки безопасности» для подушек безопасности. В его конструкции использовалось взрывчатое вещество для надувания подушки безопасности, за что он был позже награжден патентами в 14 странах. Он умер в 1975 году, прежде чем увидел широкое распространение систем подушек безопасности.

Американский изобретатель Аллен Брид создал ключевой компонент для использования подушек безопасности в автомобилях — шариковый сенсор для определения столкновения. Он представил своё изобретение в 1967 году компании Крайслер. В то время американцы редко пользовались ремнями безопасности и такая инновация, позволяющая защитить непристёгнутых пассажиров в случае лобового столкновения, была весьма востребована.

Форд создал экспериментальную партию автомобилей, оснащённых подушками безопасности, в 1971 году (). Первый образец подушки безопасности в серийном автомобиле был представлен в 1972 году, когда был выпущен Олдсмобиль Торонадо (Oldsmobile Toronado), модель 1973 года. В 1974 двойные подушки безопасности были опцией на некоторых крупногабаритных автомобилях, выпущенных подразделениями Бьюик, Кадиллак и Олдсмобиль. Эти устройства не получили признания на рынке.

В 70-х годах, в партии из 10 000 оснащённых подушками безопасности автомобилей марки Дженерал Моторс (General Motors, GM) столкнулись с семью смертельными случаями. Предполагается, что один из них случился по вине подушки безопасности. Сила удара была небольшой, однако произошёл сердечный приступ. В то время таких случаев было слишком мало для того, чтобы достоверно установить эффективность подушек безопасности, но несмотря на это для Национальной администрации по безопасности дорожного движения (NHTSA) оказалось достаточно оснований, чтобы выступить с предложением устанавливать подушки безопасности на все выпускаемые автомобили.

Затем в 1981 году, Мерседес-Бенц вновь представила подушку безопасности, как опцию в своей последней модели W126. В системе, представленной Mercedes, при аварии сначала затягиваются ремни безопасности, а затем развёртывается подушка. Таким образом подушка безопасности больше не позиционировалась как средство, заменяющее ремни безопасности, а как способ дополнительной защиты пассажиров.

Подушки безопасности приобрели популярность, когда компании «Форд» и «Дженерал Моторс» в середине 80-х представили серийные образцы, теперь подушки безопасности стали стандартным оборудованием. Компания «Autoliv», специализирующаяся на разработке автомобильных систем безопасности, запатентовала боковую подушку безопасности и она также стала появляться в автомобилях выпуска середины 1990-х.

11 июля правительство США потребовало оснащать автомобили, выпущенные позже 1-го апреля 1989 года, подушкой безопасности для водителя либо автоматическими ремнями безопасности (сейчас эта технология не используется, она «заставляла» водителя пристёгиваться).

Несмотря на внедрение подушек безопасности в автомобили марки «Дженерал Моторс» ещё в 70-х годах, во многих других автомобилях они начали появляться только в середине 90-х.

Первым российским легковым автомобилем, на который устанавливалась подушка безопасности, был экспортный вариант ВАЗ-21093 в исполнении люкс известный под названием Lada Samara Baltic GL, сборка которого велась на заводе Valmet (Финляндия) с по 1998 годы. С конца 2000-х годов подушки стали обязательным элементом пассивной безопасности в стандартной комплектации автомобилей марки Lada.

В 2006 году Хонда представила первую систему подушек безопасности для мотоцикла, установленную на серийном образце модели «Золотое Крыло» (Gold Wing).

Как снять подушку безопасности

На автомобиле Лада Приора и Тойота Королла AirBag демонтируется без снятия рулевого колеса, а на Smart сначала необходимо снять руль и затем газогенераторную подушку.

Перед демонтажем на любом автомобиле необходимо выполнить подготовительные работы:

• выставить рулевое колесо для движения авто прямо;
• вынуть ключ из замка зажигания и заблокировать руль;
• отключить минусовую клемму на аккумуляторной батарее;
• выждать 2–3 минут. Пауза необходима для полной разрядки конденсатора в системе управления подушкой безопасности.

Инструкция по демонтажу на Лада Приора

Для успешного демонтажа понадобится инструмент: ключ TORX («звёздочка») номер 5, плоская отвёртка, небольшое зеркальце (оно поможет в поиске технологических отверстий на руле с обратной стороны).

1. Открутить два винта крепления с помощью приготовленного ключа TORX. Винты доступны с тыльной стороны руля.

   1 — место расположения левого болта крепления газогенераторного модуля; 2 — рулевое колесо

2. Аккуратно приподнять подушку безопасности над рулевым колесом.

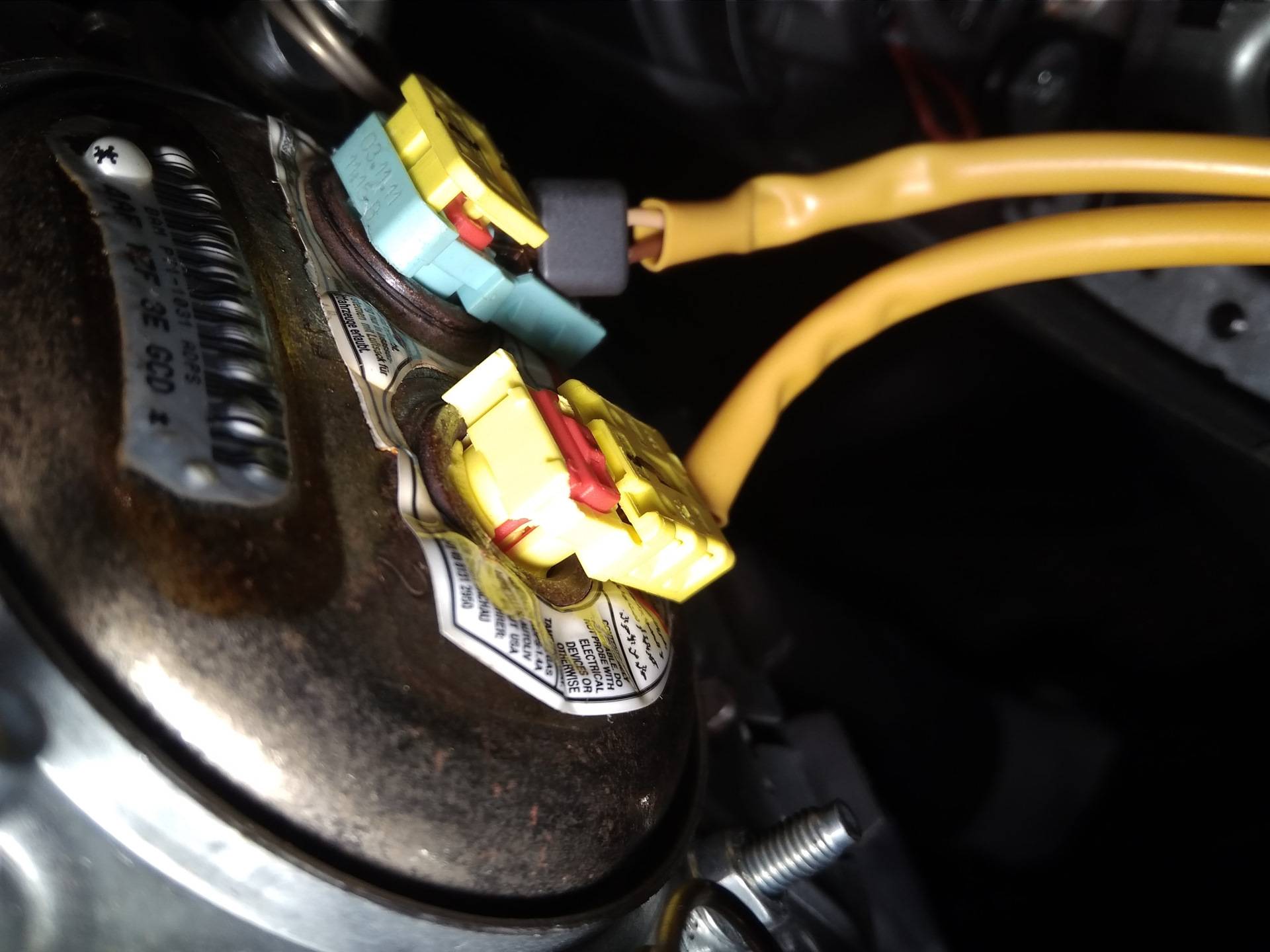

3. Отсоединить контакты модуля. При необходимости поддеть отвёрткой.

   При демонтаже необходимо отсоединить фишки на подушке безопасности, отключить массу и провод сигнала

4. Снять AirBag и отставить в сторону.

Снятие AirBag на Тойоте Королла 2006 года выпуска

Демонтаж водительской подушки безопасности на японском автомобиле немного отличается. Для крепления AirBag не использовали винты. Подушка фиксируется на руле за счёт пружинного механизма и двух защёлок. Самостоятельно снять модуль с рулевого колеса в Тойоте Королла не составить труда. Подготовьте авто, как описано выше. Подберите инструмент: плоскую отвёртку небольшой длины (10–15 сантиметров).

1. Найдите небольшое отверстие сзади рулевого колеса с помощью небольшого зеркальца или на ощупь.
2. Вставьте отвёртку в обнаруженное окошко и нажмите на пружинный механизм. Если нажатие было точным, то подушка освободится с двух сторон. Иначе защёлкните AirBag назад и повторите попытку.
3. Отсоедините разъём и отставьте подушку в сторону.

Как снять руль и разобрать на Smart

На автомобиле Smart снять подушку безопасности без демонтажа рулевого колеса не выйдет. Самостоятельно выполнить эту операцию можно, но необходимо быть аккуратным и осторожным. Если есть сомнения в своих силах, но обратитесь на станцию технического обслуживания. Ниже приведена краткая инструкция для автомобиля Smart.

1. На тыльной стороне руля находится технологическое отверстие. С помощью ключа TORX 40 открутите болт крепления рулевого колеса на вале.
2. Отсоедините разъём от катушки. Будьте внимательны с ней, так как внутри размещён контактный шлейф. Не допускайте, чтобы он размотался.
3. Потяните на себя руль с небольшим усилием и снимите его.
4. Расположите рулевое колесо на столе подушкой вниз.
5. Снимите задний кожух, он крепиться с помощью клипс.
6. Отщёлкните пластмассовые элементы с лицевой стороны.
7. Подушка безопасности крепится к рулю с помощью двух винтов. Открутите их.
8. Отсоедините разъём и отставьте подушку в сторону.

Как сделать обманку своими руками

Обманка не отличается высокой стоимостью или сложностью монтажа. Чтобы обмануть систему контроля, применяют реле времени или резистор определенного сопротивления.

Самостоятельное проведение процедуры требует наличия минимальных знаний в автоэлектрике.

Что потребуется

Независимо от выбранного способа понадобится приобрести накладку на руль.

При выстреливании подушки отлетает рулевая крышка.

Установка муляжа позволит вернуть автомобилю первоначальный вид.

В первом случае понадобится купить реле времени. Во втором необходимы:

• резистор;
• сканер для очистки блока памяти.

Пошаговые действия

Установленное реле будет обесточивать лампу через определенный промежуток времени. То есть, после включения зажигания она загорится и практически сразу потухнет. За счет этого получается полноценная имитация нормальной работы системы безопасности.

Для этого нужно:

• подключить реле к системе зажигания;
• подсоединить к сигнальной лампочке.

Установка резистора происходит еще проще. Для этого:

• в инструкции к автомобилю находят стандартное сопротивление пиропатрона;
• подбирают подходящий резистор;
• подключают его к проводке, ведущей к пиропатрону;
• сканером чистят память устройства.

Самостоятельная прошивка

Для того чтобы это сделать нужно взять компьютер, ноутбук будет значительно удобнее. Также вам потребуется купить или каким-то образом найти программное обеспечение для вашего авто. И еще будет нужен специальный кабель.

Лучше конечно же этим не заниматься, так как кабель стоит около 3-х тысяч, ПО тоже не дешевое. Если у вас все-таки все это есть то, конечно же дешевле будет это сделать самому, но если нет, то съездите лучше в сервис.

Ваша задача просто заменить старую программу на новую, но если у вас новая машина, то намного правильнее будет установить новый бортовик. Дело в том, что датчик регулирования одноразовый и не факт, что все будет идеально при прошивке старого. Для проверки можете подключить старые подушки, и посмотреть пропадет ли значок ошибки на панели приборов, если да, то можете подключать новые.

Если вы не проверите систему, так как описано выше, то есть вероятность, что при подключении новых они сразу выстрелят и вы снова будете должны их менять, а стоит это все дорого.

Как убрать ошибку?

На многочисленных форумах автолюбители рассуждают, как убрать ошибку после срабатывания подушек безопасности. Это логично, ведь ездить с горящей лампой — удовольствие неприятное и опасное.

При загорании индикатора стоит предпринять следующие меры:

• Проверить работу airbag при пуске мотора;
• Сделать диагностику на факт ошибок, определить код. Сделать такую работу часто реально только на СТО;
• Поменять или отремонтировать airbag;
• Обновить модуль системы.

Известны случаи, когда лампочка горит из-за недостаточного контакта или из-за отсутствия подушек, демонтированных после ДТП.

Ремонт и возможные риски

Как уже говорилось, недостаточно просто поставить другую подушку. Она не будет функционировать. Для должной работы потребуются следующие мероприятия.

1. Замена датчиков удара.
2. Перепрошивка или установка нового электронного блока SRS.
3. Проверка и возможная замена всей проводки блока.
4. Замена подушек безопасности, которые сработали при ударе.

Если нет возможности подобрать оригинальные комплектующие, то отчаиваться не стоит. Практически каждый автосервис сможет подогнать под автомобиль элементы доступных производителей. Но лучше оригинала нет ничего.

Если возникли поломки электронного модуля, то при покупке заменителей нужно учитывать количество подушек безопасности в автомобиле и блоке. Они должны полностью совпадать.

Риски

Снятие и установка подушек безопасности травмоопасное занятие

Важно соблюдать все меры предосторожности. Что может случиться? Все дело в срабатывании пиропатрона

Что нужно сделать, чтобы обезопасить себя?

Отключить питание блока от аккумулятора, чтобы он случайно не подал сигнал активации.
Подождать 5-10 минут – за это время внутренний запас энергии исчерпается.
Отключить и снять блок.
Максимально осторожно произвести снятие и установку подушек.
Никогда не держите голову перед рулем, а соответственно, и подушкой.

По возможности следует минимизировать использование металлических инструментов, во избежание замыканий и срабатывания. Не менее осторожным нужно быть и при работе с пиропатроном. По сути, это небольшая взрывчатка. Смешивание элементов приводит к созданию тепловой реакции и взрыва.

Замена неисправных подушек безопасности

Первое, с чего нужно начать – стирание Crash Data из памяти. Производители предполагают замену на новый электронный блок, но цена его достаточно велика и не всем по карману.

Второй вариант – обратиться в сервисный центр. Многие из них проводят стирание памяти. Эта процедура возможна почти всегда, но встречаются случаи, когда необходима только полная замена.

Завершает ремонт подушек безопасности их замена. После этого можно проверять систему. При включении зажигания должна загореться лампочка SRS. Прогорев 5-10 секунд, она выключается. Если этого не произошло, то потребуется проверка электронного блока на его полную исправность. На этом, в основном, и заканчивается действие – восстановление подушек безопасности завершено.

От слов к делу

Как снять подушку безопасности? Если трудности не отпугивают, то давайте рассмотрим процедуру монтажа/демонтажа подушки с руля своими силами.

Порядок действий следующий.

1. Отрегулировать руль для удобной работы. Опустить его максимально вниз и вытянуть.
2. Повернуть рулевое колесо в левую/правую сторону. С обратной стороны руля можно будет заметить отверстие, в котором располагается защелка.
3. Просунуть отвертку в это отверстие и приподнять крепление.
4. Повторить процедуру для второй стороны.
5. Отсоединившуюся подушку слегка вытянуть вперед. Отсоединить провода на рулевом колесе.

Все. Установку новых элементов проводят в обратном порядке.

Примечание

Для полного восстановления безопасности потребуются сделать еще кое-какие манипуляции.

1. Заменить торпеду – деформация и осколки после удара могут повлиять на срабатывания.
2. Заменить пружину рулевого переключателя.
3. Заменить натяжители ремней.

В заключение хочется добавить несколько советов. Первый – замена надежнее перенастройки. Только полная замена всех активных компонентов гарантирует правильную работу системы. Второй – восстановление после удара не делается наполовину. От этого может снизиться вероятность срабатывания в экстренных ситуациях и безопасность. Третий – при покупке аналогов нужно полностью убедиться в полном соответствии с определенным автомобилем.

Что делать со сработанными ремнями безопасности?

Вместе с подушкой безопасности часто срабатывает пиропатрон ремней. Здесь варианта два — обратиться к специалистам или сделать работу собственноручно.

Во втором случае последовательность, следующая:

Выдвигайте переднее сидение вперед до предела;
Выкручивайте глухой край ремня от кузовной части;
Разбирайте нижний край стоечной обшивки (там находится механизм);
Подковыривайте заглушку на механизме регулировки;
Демонтируйте обшивку стойки, чтобы уточнить уровень износа;
Осторожно выкручивайте ремень и отбрасывайте его от регулятора;
Демонтируйте устройство и отбрасывайте разъемы системы;
Снимайте крышку и стопорный узел;
Под пластиной из стали расположен механизм с возвратной пружиной. Последняя при работе пиропатрона срабатывает, соскакивает со своего места и фиксирует ремень;
Сжимайте пружины и ставьте все на место.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Переустановка шлейфа

Если при вождении автомобиля Меган слышен треск или хруст в момент поворота руля, или горит индикатор Check AirBag, то это может говорить о том, что произошла поломка электронного блока. Электронный блок состоит из контактной катушки со шлейфовым кабелем. И чаще всего из строя выходит сам шлейф.

1. Перед основной работой, в обязательном порядке, отсоединяется провод от отрицательной клеммы аккумуляторной батареи и изолируется. Только через минут пять можно будет приступать к работе.
2. Блок на модели Меган расположен на рулевом колесе под крышкой. Поэтому изначально снимается модуль, после него – само рулевое колесо. Колеса автомобиля должны быть выставлены в прямом положении.

3. Крышка рулевого колеса снимается с внутреннего кольца сборки блока управления радиоприемником, ослабив при этом крепежные винты.Для снятия самой рулевой колонки откручиваются крепежи и отсоединяется электрический разъем. Теперь блок можно снимать. Контактная катушка состоит из двух пластмассовых деталей скрепленных между собой защелками.

4. На Меган длина шлейфа составляет примерно 51-56см. Если длина не соответствует, а так же заметна деформация шлейфа, требуется его замена. При выборе нового шлейфа самое главное – учесть количество жил на шлейфе (их должно быть 7) и его длину. Запаянный шлейф укладывается в катушку спирально. Контактный блок должен быть отцентрован. Установка электронного блока производится в обратном порядке.
