Как самому проверить реле бензонасоса

Устройство ТННД

ТННД состоит из:

1. Приводного вала;
2. Ротора с определенным количеством лопастей;
3. Статора;
4. Диска распределения;
5. Регулятивной приводной шестерни;
6. Муфты соединения.

Устройство топливного насоса низкого давления

Когда ротор начинает свое движение, то его лопасти начинают сближаться со статором и под влиянием центробежной силы возникают определенные камеры. Так как внутри существует определенное напряжение, то из этих камер горючее направляется непосредственно к ТНВД. Для этого используются специальные каналы в диске распределения. При этом незначительное количество горючки направляется в клапан редукции, если давление создается больше, чем настроено системой.

Так как оба устройства неразрывно связаны, то для поддержания необходимых условий используется топливный сливной дроссель (в виде жиклера), вкрученный в насос высокого давления. Таким образом, конструкция этой детали позволяет создавать необходимые условия в камерах в зависимости от скорости движения приводного вала. Такая конструкция подходит для дизелей, но есть и другие виды, о которых речь пойдет дальше.

Топливный насос низкого давления используется абсолютно на всех машинах любого года выпуска и марки. Без него обойтись не получится, так как именно он выкачивает горючее из бака и подает его в остальную систему. Однако есть разные виды таких насосов. Например, вместе с карбюратором работает слабый механический ТННД, в то время как на инжекторах устанавливается более серьезный топливный электронасос. В дизельных же моторах такой топливный насос транспортирует горючее исключительно к ТНВД.

Механический тип

Механический вариант устанавливается на блоке цилиндров и крепится обычными винтами. Его работа обеспечивается валом коленчатого типа с эксцентрическим кулачком. Нажатие на кулачек приводит к сокращениям и таким образом бензин подается в камеру. Для предотвращения попадания топлива обратно используется специальный клапан. При последующих нажатиях топливо поступает в карбюратор, где и сгорает.

Кстати, механический тип устройства позволяет легко завести машины после длительного простоя. Для этого можно вручную подкачать топливо и пересыхание не станет проблемой.

Механический топливный насос низкого давления

Электрический тип

С появлением инжектора и внедрения большого количества электрических устройств, использование механического нагнетателя стало просто невозможным, так как он не справлялся со своими функциями и не создавал нужного низкого давления.

Электронасос в упрощенном виде состоит из насосного элемента и приводного электрического двигателя в корпусе. В нем же размещен фильтр, топливозаборник и датчик расхода бензина. Работает он по схожей схеме с механическим вариантом, за исключением того, что топливо перемещается в системе с помощью того самого электродвигателя.

Топливный насос низкого давления располагается внутри бака. Многие считают, что это небезопасно, но это ложное мнение. Если в механических вариантах этого устройства часто перегревался бензин из-за тепла, выдаваемого двигателем, то на электрических вариантах такой проблемы нет. Бензин без перерыва движется по системе топливных трубок и это не дает ему нагреваться до предельных температур. То есть, такое расположение способствует сохранению нормальной температуры, ведь расстояние до источника тепла максимальное.

Более того, из-за непрерывного контакта элементов конструкции и бензина исключается возможность возникновения коротких замыканий, приводящих к возгоранию.

Электрические варианты устанавливаются и на дизельные машины. Сейчас они служат в качестве дополнения в системе и используются для транспортировки дизеля к ТНВД.

Здесь топливный насос низкого давления очень часто объединен с насосом высокого давления. Это объясняется необходимостью постоянной подачи топлива для обеспечения стабильной работы на разных оборотах.

Диагностика обмотки

Всегда перед тем, как проверить реле бензонасоса или любое другое на обрыв – нужно узнать сопротивление катушки. Часто эта информация пишется на корпусе или можно найти даташит. Если ничего нет – просто ориентируйтесь в интервал от десятков до сотен Ом.

Итак, приступаем:

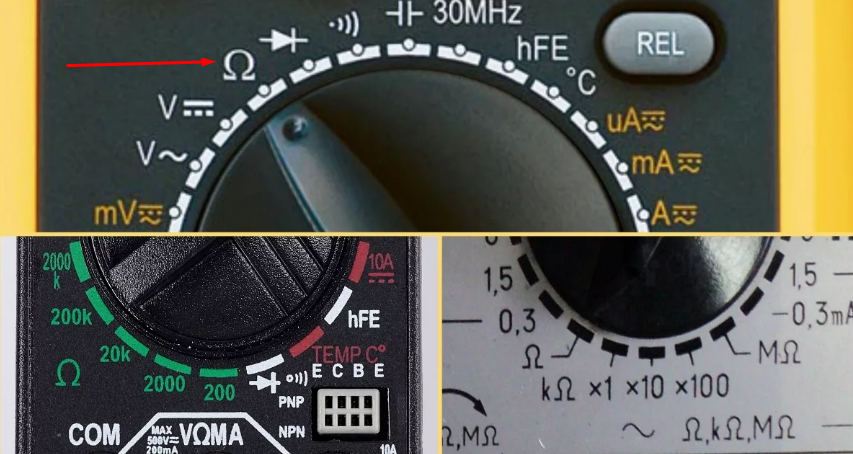

Сначала нужно выставить режим сопротивления. Он обозначается вот таким символом Ω. Просто выставьте переключать в это положение.

Красный щуп установите в гнездо, обозначающееся как VΩmA. Черный – СОМ, в самом низу.

Например, реле дворников в автомобиле часто идут с ним. Этот компонент может показывать разные значения, в зависимости от полярности. Поэтому для надежности поменяйте щупы местами после первого замера.

Не заводится Ланос (Lanos 1.5) часть 1: не гудит бензонасос

Однажды, вернувшись из двухнедельного отпуска, я обнаружил, что мой Ланос не хочет — подумал я и, вооружившись мультиметром, ринулся решать проблему — тащить машину в сервис не видел смысла, да и хороших авто-электриков у нас найти сложно. Первое что я проверил — заряжен ли аккумулятор. Аккумулятор оказался заряжен и стартер отлично крутился, но никак не хотел запускать двигатель.

Проблема оказалась не так проста, как я думал, и заставила прилично потратить время на изучение автомобильных форумов. В моем случае мне отчасти повезло, т.к. Ланос сломался и сломался конкретно. Некоторых форумчан такая проблема настигала в дороге и имела периодический характер: то возникая, то исчезая.

Первое на что я обратил внимание после поворота ключа зажигания — не гудит бензонасос. Проблема усугублялась тем, что в баке было очень мало бензина, а так делать крайне не рекомендую, т.к

бензонасос может хапнуть воздуха, перегреться и сгореть — именно такого исхода дел я и боялся.. Я выделил две причины, из-за которых может не работать бензонасос на Ланосе, искать проблему лучше по мере возрастания сложности.

Бензонасос на Ланосе, особенно оригинальный — не дешевая деталь, по этому прежде чем приговаривать его, необходимо проверить цепи питания, идущие до него. Итак, предположение первое: насос жив и здоров, проблема в питании. Рассмотрим классическую очередность проверки бензонасоса на обрыв цепи питания.

Сейчас я расскажу вам один совет, который касается всех предохранителей в целом, и который может в будущем сэкономить кучу нервов и денег.

И вот мой совет — не верьте своим глазам! Если у вас есть запасной предохранитель, то лучше установите его, и вот почему: бывает так, что предохранитель не сгорает, а просто трескается, когда вы достаете предохранитель — визуально он целый и даже прозванивается, но когда вы вставляете его обратно, ножки раздвигаются в стороны и контакт пропадает!

Что может случиться с реле в принципе, из-за чего оно перестанет коммутировать силовую цепь (от аккумулятора): могут обгореть контакты внутри реле из-за искрообразования, во-вторых: плохой контакт между клеммами и ножками реле и третье, что нужно будет проверить — уровень напряжения на управляющей цепи (напряжение, которое заставляет контакты реле притягиваться). На картинке выше показан принцип работы реле, на картинке ниже показаны номера контактов реле и электрическая схема.

Проще всего найти в блоке реле такое же, например, реле включения вентилятора радиатора и поменять местами, при этом предварительно осмотрев ножки реле и клеммы на предмет нагара, а также проверить, не расплавились ли посадочные места под клеммы.

После того, как поменяете реле местами, разумеется, нужно будет проверить, заработал ли бензонасос, повернув ключ в замке зажигания. Если результат отрицательный, нужно померить мультиметром величину управляющего напряжения: вынуть реле бензонасоса, повернуть ключ в замке зажигания и проверить напряжение между клеммами 85 и 86.

Если нет мультиметра, можно поступить проще: вставить перемычку между силовыми клеммами 30 и 87, тем самым исключить присутствие реле в принципе. После этого сесть в салон и повернуть ключ в замке зажигания. В моем случае бензонасос не заработал.. Тогда я приступил ко второму этапу проверки — к самому бензонасосу.

Изрядно помучившись, настало время помучиться еще больше.. Чтобы получить доступ к крышке бензонасоса, нужно «дернуть» задний диван: он крепится в двух местах к полу ( видно на фото сверху), примерно в тех местах и нужно дергать.

Сняли диван — отковыриваем отверткой крышку и видим разъем бензонасоса (на фото сверху справа). Чтобы проверить непосредственно бензонасос, исключая все остальные элементы электропроводки автомобиля, нужно подать на бензонасос напряжение сразу с аккумуляторной батареи.

Для этого нужно сперва найти, какие же контакты в разъеме С901 отвечают за питание бензонасоса.

Испытав некоторое недоумение в связи с полученной диагностической информацией (насос рабочий, предохранитель рабочий, реле рабочее — все очевидные участники цепи — рабочие!), я решил проверить тестером напряжение на второй половине разъема бензонасоса (С901), идущей из недр автомобиля. Напряжение на нем было! То есть, на бензонасос подавалось напряжение, бензонасос был рабочий, но не работал! Как же такое возможно, спросите вы?

Почему сложилась такая ситуация, и что такое переходное контактное сопротивление, я расскажу вам в следующей части моих приключений автолюбителя: Не заводится Ланос (Lanos 1.5) часть 2: не горит «Чек», не гудит бензонасос или «разъем С301»

Ремонт, замена

Если окислились внешние контакты (на самом узле или в посадочном месте), то их зачищают, обрыв на цепи исправляют скруткой, заменой проводков, ставят новый предохранитель — пожалуй, это все случаи, когда ремонт целесообразен.

Если неполадка внутри реле, то такое обычно не чинится — выбрасывают и покупают новое. Конечно, можно попробовать раскрыть приборчик и разобраться в его внутренностях — но корпус детали герметичный, нужно будет его заново надежно склеить. Даже если удастся починить внутренние части — то, как правило, срок функционирования пережившего такое вмешательство автовыключателя может быть недолгим.

Хотя есть и успешные случаи починки — на изобр. ниже удачная, но лично нам не внушающая особого доверия.

Опишем восстановление реле Opel Vectra. В данном случае такой ремонт успешный и уместный — потребовалось только подпаять ножки (на фото видно, что припой отошел).

Монтаж и подбор реле элементарный: берут приборчик для конкретной марки автомобиля или такой с аналогичными параметрами, замена — старый вынимается из посадочного места новый вставляется. Места размещения и пример, как вынуть блок с реле на ВАЗ мы описали.

Нужно понимать, что мы рассмотрели неполадки именно реле. То есть при нем исправном сломанным может быть именно бензонасос или оборвана его линия. Некоторые аспекты проверки этого узла мы затронули достаточно глубоко. Пользователь сможет проверить два механизма.

Предохранитель бензонасоса ВАЗ 2115: Где находится, горит, неисправности

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива.

Оглавление

Где находится Горит Как определить неисправность

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Горит

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса. Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

25 125

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

20 мая

Статьи Кузов Прочее по ремонту

19 696

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

09 янв

Статьи Двигатель и его компоненты Система зажигания

15 058

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

28 дек

Статьи Двигатель и его компоненты

15 042

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Двигатель и его компоненты

14 819

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

24 дек

Ремонт Электроника и оборудование

12 897

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 сен

Статьи Тормозная система

12 160

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

17 дек

Автоновости

10 725

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

09 фев

Двигатель и его компоненты Система зажигания

9 251

Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

8 485

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

7 385

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Механический бензонасос «десятки» ВАЗ

Автомобиль ВАЗ 2110 (Лада-110) производился на АвтоВазе с 1995 года, и первые моторы на этой модели шли с карбюраторами. Восьмиклапанные двигатели ВАЗ 2110 мощностью 72 л. с. ставились на «десятки» до 2000-го года, и бензонасосы на этих ДВС, соответственно, были механические.

Топливный механический насос 2110 состоит из частей:

• металлического корпуса (двух половин);
• верхней крышки;
• толкателя с диафрагмой;
• двух клапанов;
• возвратной пружины.

Закачка бензина из топливного бака производится за счет колебаний диафрагмы, открытия и закрытия клапанов. В движение диафрагма с толкателем приводится от эксцентрика распределительного вала, на нижнем корпусе БН есть рычаг ручной подкачки бензина.

Признаки неисправности топливного насоса.

Нестабильная работа двигателя на холостом ходу.

Данное следствие наиболее точно указывает на неправильную работу насоса или засорение топливного фильтра. Часть автолюбителей, при возникновении данных неполадок прибегает к полной замене топливного модуля. Как правило, при поломке бензонасоса сам модуль остается исправен. Поэтому перед тем как приступить к замене элемента топливной системы, необходимо провести более подробную диагностику. Ведь причинами также могут стать и элементы системы питания. Наиболее распространенными из них являются:

• Поврежден предохранитель бензонасоса.
• Неисправно реле системы питания топливного компрессора.
• Неправильное крепление массы.
• Неисправен привод бензинового насоса.
• Повреждена герметичность контактов топливного насоса.

Возникновение одной из вышеуказанных причин, неизбежно приводит к нарушению функции насоса. Как известно, бензонасос весь важный компонент топливной системы, при поломке которого нарушается подача топливной смеси в карбюратор. Поэтому разберем каждую составляющую и причины ее неисправности подробнее.

Система давления.

Бензонасос создает оптимальное давление в топливной магистрали. Если давление в системе снизилось или увеличилось двигатель будет работать неверно. Поэтому одним из этапов диагностики, будет замер давления в системе. Для этого, подключим манометр к штуцеру давления. Когда стрелка прибора медленно набирает показатель, возможно, причиной может быть засоренный топливный фильтр. Если при нажатии на педаль газа стрелка находится в нулевой позиции, возможно, неисправен сам бензонасос. Аналогичные показатели прибора при включении зажигания, говорят о неправильной работе регулятора.

Проводка.

Проводка бензонасоса включает в себя три основных провода: показатель уровня топлива, положительный и отрицательный контакты. При нарушении питания, бензонасос откажется функционировать. Поэтому, если диагностика давления принесла положительные результаты приступаем к проверке контактов. Для начала, необходимо провести визуальную диагностику проводников. Если внешних повреждений не обнаружено, необходимо проверить контакты электроизмерительным прибором.

Моторчик компрессора.

Если проверка давления и контактов не показала неисправности, необходимо обратить внимание на привод насоса. Моторчик является основным элементом обеспечения циркуляции топлива

Если клеммы моторчика засорены, движение топлива по системе прекратится

Если клеммы моторчика засорены, движение топлива по системе прекратится.

Масса.

Если датчик уровня бензина показывает недостоверные результаты, посмотрим в каком состоянии находиться масса. Если, крепление недостаточное, топливо также перестанет циркулировать по системе. Масса закреплена в области ручного тормоза. Если провода подвергались механическим воздействиям, масса могла просто отпасть. Установить массу на место несложно. Для этого, необходимо снять оболочку ручного тормоза и закрепить ее в исходное положение.

Реле насоса находится под панелью приборов. При включении зажигания, реле создает необходимое давление для включения бензонасоса и отключается. Правильную работу реле сопровождает характерный звук. Для проверки необходимо снять нижнюю панель, под которой находится три реле. Самое нижнее из них от бензонасоса. Если при включении зажигания мы слышим характерный щелчок — реле исправно. Если звуковое сопровождение отсутствует, повреждены контакты или неисправно само реле бензонасоса. В таком случае необходимо произвести замену поврежденного элемента.

Предохранитель бензонасоса.

Заключительным, но не менее важным этапом диагностики является проверка предохранителя. Предохранитель, так же как и реле стоит с внутренней части. Также, можно добраться до предохранителя с внешней стороны (из-под капота). Открыв крышку капота, можно заметить небольшой ящик на блоке управления двигателем. Необходимо вскрыть малый блок и обнаружить предохранитель, который стоит на самом верху. Сила тока предохранителя должна составлять пятнадцать ампер. Демонтируем предохранитель и производим визуальную диагностику. Если контакты элемента целые — предохранитель работает. Поврежденные контакты свидетельствуют о неисправности предохранителя. Поврежденный предохранитель не поддается восстановлению, поэтому необходимо его заменить. Рассматриваемый элемент найти достаточно просто и стоит он недорого. Если блок разобран, установить исправный элемент достаточно просто. Проверив работу каждого компонента, можно выявить причину неправильной работы насоса и восстановить функцию автомобиля своими руками.

Устройство, и где находится

Реле топливного насоса служит для управления топливным насосом. Проще говоря, этот электронный блочек, по команде ЭБУ подает или прекращает подачу напряжения электрического питания на бензонасос. Само реле функционирует как первичный электронный переключатель, который контролирует напряжение подаваемое на топливный насос.

Место установки ”релюшки” зависит от марки и модели конкретного автомобиля. Преимущественно его расположение под приборной панелью возле блока предохранителей или в подкапотном пространстве возле блока управления впрыском.

К примеру в автомобилях Daewoo-Lanos реле насоса (К9) находится в монтажном блоке подкапотного пространства. Работоспособность реле можно легко услышать при включении зажигания в положение «ON». Обычно, при повороте ключем в замке слышно, как включается бензонасос, и нагнетает давление. При неработающем реле, щелчка включения бензонасоса Вы не услышите и соответственно автомобиль не заведется. Причиной такого поведения может быть именно реле насоса. Для того, чтобы понять, что же там может поломаться, давайте рассмотрим устройство реле.

Состоит реле из двух частей:

• Контактные пары. Под воздействием якоря электромагнита, подвижная часть контактов входит в соприкосновение со своей парой и замыкает коммутируемую проводку.
• Электромагнит с якорем. Представляет собой простую катушку с намотанным тонким медным проводом. При прохождении напряжения по обмоткам электромагнита образуется магнитное поле. Под воздействием этого поля, якорь притягивается к рабочей поверхности и замыкает между собой пары контактов.

Каждый вывод обозначается соответствующей маркировкой. Имеет следующее обозначение контактов:

• – силовая проводка.
• – обмотка катушки электромагнита. Получает согнал управления от электронного блока управления автомобиля.
