Замена ремня ГРМ на 8-ми клапанной Ладе Гранте своими руками

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

• 11183-50;
• 11186;
• 21126;
• 21127;
• 21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Рекомендации по выбору: какая фирма лучше?

Современные ремни для газораспределительных механизмов автомобильных двигателей — изделия высокотехнологичные, а потому недешевые. Изготавливаются они на основе искусственного каучука (неопрена, полихлорпрена) с различными добавками, усиленного кордом из прочных нитей. Последние делаются из стекловолокна, нейлона и хлопка.

Чтобы правильно подобрать новый ремень, предлагается следовать таким рекомендациям:

1. Лучший способ не ошибиться с размером и формой зубьев — взять с собой в магазин старый ремень и сравнить его с предлагаемыми образцами. Совпадать должно все — длина, ширина, профиль зубцов.
2. Не пытайтесь сэкономить, выбирая более дешёвые изделия. А если ваша машина эксплуатируется в экстремальных условиях, то стоит выбрать лучший вариант — оригинал, по итогу он себя окупит.
3. Проверяйте жёсткость резинотехнического изделия. Чем оно эластичнее, тем дольше прослужит на автомобиле. Заметьте: чем дешевле ремень ГРМ, тем он жёстче (специалисты говорят – «дубовый»).
4. Внешне новое изделие не должно иметь на зубцах наплывов (маленькие заусенцы допускаются), раковин или пор. На ощупь поверхность должна быть гладкой, не шершавой.
5. По возможности сверяйте каталожный номер либо артикул, если он нанесён на тыльной стороне ремня.

Поскольку рынок автозапчастей насыщен всякого рода подделками, то всегда есть вероятность нарваться на некачественное изделие. Чтобы обезопасить себя, старайтесь покупать ремень и ролик для ГРМ в торговых точках от официальных дилеров. Оригинальные запчасти продаются комплектами, запечатанными в одной упаковке.

Комплект оригинальных деталей — ремень и два ролика

Наиболее популярные производители ременных приводов — бренды Gates и Bosch. Их и подделывают чаще всего, да так, что отличить довольно сложно. Практикуется такой способ проверки: попросите показать вам несколько одинаковых изделий и сверьте номера, нанесённые на тыльной стороне. У «правильных» ремней комбинации цифр не должны повторяться. Если номера одинаковые, то перед вами наверняка поддельная продукция из Поднебесной.

Разные цифры — признак подлинности изделия

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

Снятие ремня ГРМ

_x000D_

Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.

_x000D_

Порядок действий:

_x000D_

1. _x000D_
2. Снять пластиковый кожух двигателя.

_x000D_

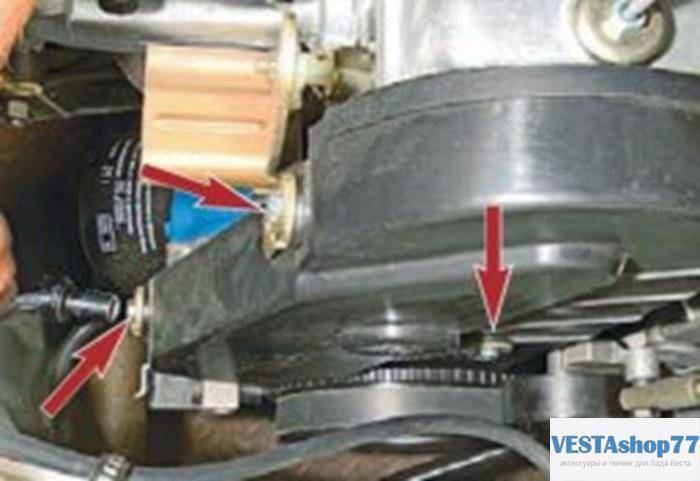

Снять защитную крышку привода ГРМ, вывернув три болта крепления.

_x000D_

Схема ГРМ.

_x000D_

_x000D_

снять пластиковый кожух двигателя Лада

снять пластиковый кожух ГРМ Лада

схема ГРМ 8 клапанов

_x000D_

Установить поршень первого цилиндра в положение верхней мертвой точки:

_x000D_

1. _x000D_
2. Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.

_x000D_

Снять заглушку окна в верхней части кар­тера сцепления и убедиться, что риска на расположена напротив про­рези шкалы.

_x000D_

Зафиксировать коленвал от проворачивания, вставив через окно отверт­ку между зубьями маховика.

_x000D_

_x000D_

Повернуть коленвал по часовой стрелке до совмещения меток

проверить совмещения меток ГРМ

вставить отвертку в маховик

_x000D_

Далее:

_x000D_

1. _x000D_
2. Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.

_x000D_

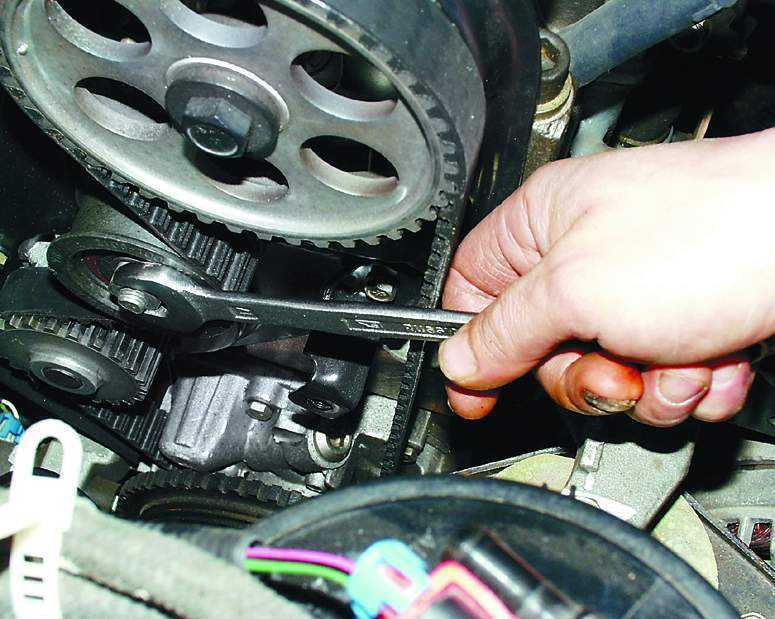

Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.

_x000D_

Снять натяжной ролик, вывернув гайку его крепления.

_x000D_

_x000D_

снять шкив привода генератора

снять ремень ГРМ Лада Калина 8 клапанов

снять натяжной ролик ГРМ лада 8 клапанов

_x000D_

Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.

_x000D_

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

• 11183-50;
• 11186;
• 21126;
• 21127;
• 21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Киковы причины и последствия обрыва ремня ГРМ

Теоретический ресурс этого резинотехнического изделия довольно велик, но не вечен. Он лежит в пределах от 50 до 150 тыс. км пробега в зависимости от марки и модели авто. В реальности указанный срок службы может значительно сократиться, а ремень — преждевременно оборваться в силу таких причин:

1. Эксплуатация машины в экстремальных условиях. Сюда относится постоянная езда по плохим либо грунтовым дорогам, перевозка груза и буксировка прицепа, а также движение на высокой скорости с раскручиванием коленчатого вала до максимальных оборотов.
2. Из-за технических неполадок — течи масла или охлаждающей жидкости, попадающей на элементы ременного привода в течение длительного времени. Это снижает его ресурс, хотя современные ремни ГРМ достаточно стойкие к химическим воздействиям масел и антифризов.
3. Нынешний либо предыдущий владелец машины пытался сэкономить и установил резинотехническое изделие низкого качества.
4. Заклинивание подшипников натяжного или паразитного ролика. Так случается, когда их не меняют в соответствии с инструкцией по эксплуатации авто.
5. Вследствие износа подшипников водяного насоса (помпы) и его остановки. При заклинивании шестерни помпы возникает резкий рывок от усилия коленвала, отчего ремень разрывается.

Обратите внимание: водяной насос заклинивает далеко не сразу. Изношенный подшипник даёт о себе знать, издавая разные звуки, — от писка на первой стадии до треска при полном разрушении сепаратора

При этом вал помпы может перекоситься, появляется течь антифриза, а ремень совершает перескок на несколько зубьев.

Так выглядят загнутые клапаны, не прилегающие к сёдлам

Обрыв ременного привода на ходу во многих случаях ведёт к ремонту двигателя, а именно — замене клапанов. Это настоящая лотерея, где шансы удачного и плачевного исхода примерно равны — 50/50. Все зависит от положения клапанов в момент разрыва, ведь распределительный вал останавливается, а поршни продолжают двигаться вверх-вниз.

Если какая-то пара клапанов замерла в положении «полностью открыты», то удар поршнями по их тарелкам практически неизбежен. От ударной нагрузки штоки клапанов изгибаются и детали приходят в негодность. Тогда замена ремня превращается в ремонт двигателя со снятием головки блока цилиндров (ГБЦ). Худшее из зол — повреждение самого поршня, что можно понять уже после разборки.

Поршни после встречи с клапанами

Признаком обрыва ремня является полная остановка двигателя прямо на ходу. При попытке запуска мотор не подаёт признаков «жизни», а стартер вращается легче и быстрее обычного. Иногда разрыв сопровождается металлическим стуком, свидетельствующим, что встреча клапанов с поршнями состоялась. Если вы услышали такой звук, то не пытайтесь заводить двигатель, пока не проверите состояние привода газораспределительного механизма, чтобы не нанести дополнительный вред.

Если он порвался: чем грозит обрыв ремня ГРМ на видео

Замена ремня ГРМ на двигателе ВАЗ 21127 Лада Гранта своими руками

В отличие от моторов ВАЗ 21126, с которыми разницы практически нет, новые Гранты комплектуются механическими и автоматическими коробками передач без контрольного отверстия в картере КПП. Это усложняет замену ремня, поскольку проконтролировать положение коленвала в ВМТ первого цилиндра практически невозможно с помощью меток (на отливе масляного насоса метки тоже пропали).

Как видим, метки на масляном насосе больше нет

Поэтому если у нас есть стрелочный глубиномер (микрометр с индикатором), было бы очень неплохо приобщить его к делу. С помощью прибора будет проще выставить поршень первого цилиндра в ВМТ. В противном случае будем использовать длинную отвертку или что-то в этом роде.

Идеальный вариант индикаторный глубиномер. Спасибо, ВАЗ

Как бы там ни было, порядок работы у нас следующий:

Выдерживаем температурный режим

Это важно, поскольку натянуть новый ремень правильно у нас не получится. Температура антифриза должна быть 20-25 °С

Только при такой температуре метки на натяжном ролике будут совпадать. Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно.
Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят.

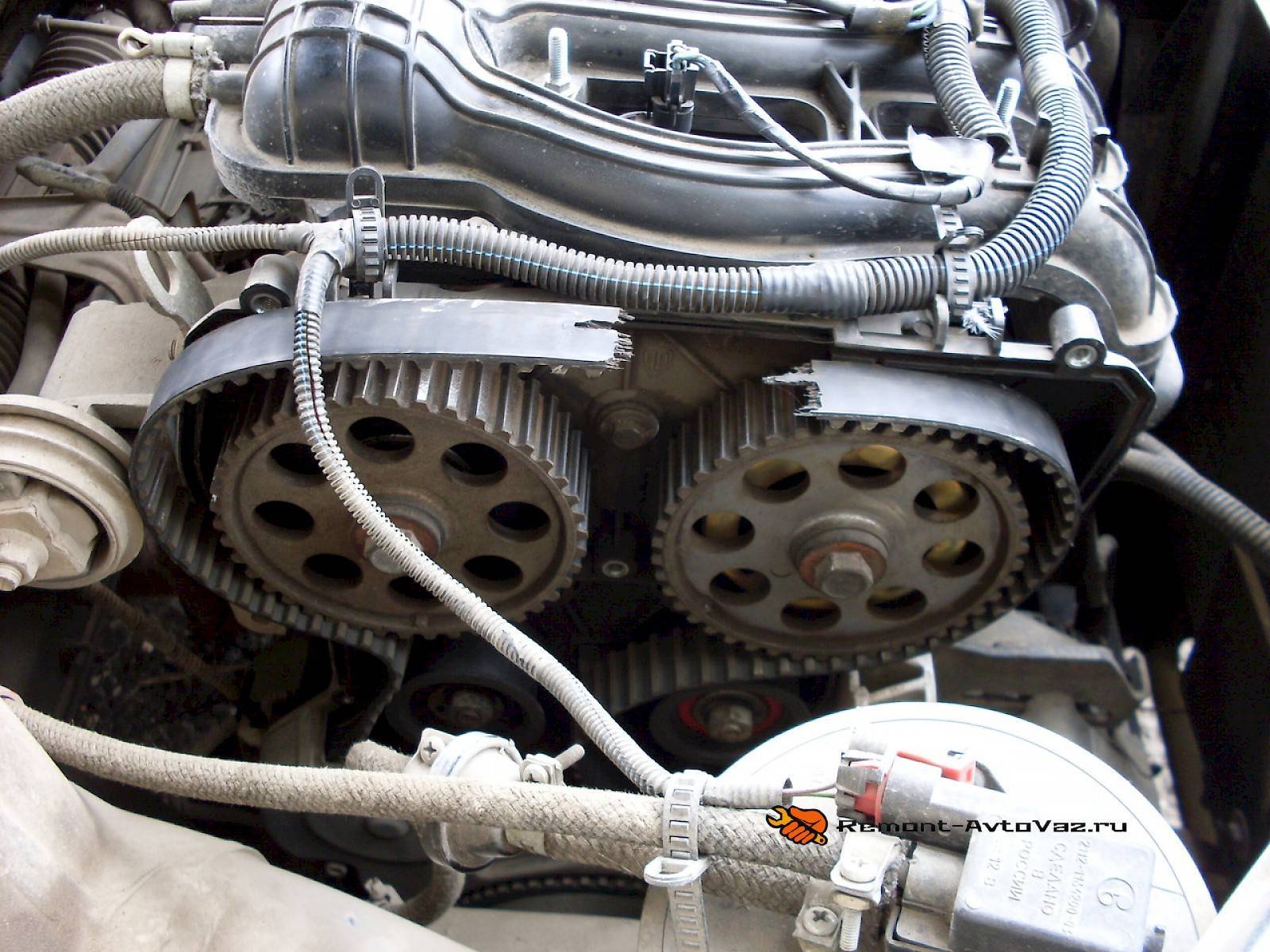

Битой Torx T30 откручиваем верхнюю крышку привода ГРМ. Оцениваем состояние привода в целом, в частности, ремня, роликов и шкивов.

Совмещаем метки 1 на шестернях привода распредвалов с вырезами 2 в задней крышке. Если не получилось с первого раза, проворачиваем коленвал еще на два оборота.

Откручиваем той же битой нижнюю переднюю крышку.

Снимаем ее.

Снимаем шкив привода генератора, предварительно отпустив ремень и сняв его. Для фиксации коленвала используем отверстие под стартер, зубья маховика и мощную отвертку.

Битой Torx E8 откручиваем катушку зажигания первого цилиндра, выкручиваем свечу.

Устанавливаем тонкую длинную отвертку в свечное отверстие и вычисляем верхнюю мертвую точку путем проворота коленвала. Должно получиться примерно так.

Фиксируем шестерни распредвалов. Для этого используем либо специальное приспособление, либо простой деревянный брусок из мягкой породы.

Дальше все просто. Распускаем натяжитель, снимаем ремень ГРМ.

Снимаем обводной и натяжной ролики.

Не теряем шайбы, которые установлены под роликами.

Сливаем антифриз из блока цилиндров с помощью пробки, предварительно закрыв отверстие стартера.
Снимаем помпу. Ставим новую.
Устанавливаем новые ролики, обводной затягиваем с усилием 125 Н·м, натяжной наживляем, пока не закручиваем до конца.

Устанавливаем новый ремень. Регулируем силу натяжения ремня, проворачивая натяжной ролик против часовой стрелки.
Фиксируем натяжной ролик при совмещении меток 1 и 2 на наружной обойме и корпусе ролика.

Затягиваем болт ролика моментом 25 Н·м.

Устанавливаем шкив привода генератора, устанавливаем его приводной ремень и затягиваем болт крепления шкива моментом 110 Н·м.
Проверяем совмещение меток и натяжение ремня, дотягиваем болт натяжного ролика до 41 Н·м.

Ремень и ролики установлены. Осталось проверить моменты затяжки болтов роликов (2,3…3,6 кгс.м) и подтянуть ремень спецключом, либо съемником для стопорных колец (с диаметром губок не более 3,2 мм, головка сменная на 15 мм) до совмещения меток.

Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов

1. Износ зубчатого ремня с передней стороны — основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
2. Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Диагностика и замена ремня ГРМ на 8-ми клапанном моторе

Перед самостоятельной заменой не забудьте провести комплексную диагностику с целью изучения общего технического состояния автомобиля, идентифицировать поломки, прочие неисправности. Без предварительной диагностики проводить разбор механизмов — вершина непрофессионализма.

Этапы диагностики:

• Правую сторону машины поддомкрачиваем, вывешиваем на достаточную высоту, чтобы колесо свободно вращалось рукой;
• Активируем пятую передачу;
• В моторном отсеке снимаем пластиковый кожух, проворачиваем ремень приводных механизмов. Оцениваем его состояние, принимаем решение о необходимости замены.

После того, как принято окончательное решение о замене, начинаем демонтаж. Предварительно подготавливаем набор автомобильных инструментов, ветошь, новый ремень, роликовый подшипник. Замена подшипника обязательна. Ресурс эксплуатации приблизительно равный с ремнем приводных механизмов.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Замена ГРМ

Эта операция может быть как плановой, так и вынужденной. В первом случае заменить ремень можно тогда, когда он отработал свой ресурс, а во втором когда были выявлены повреждения рабочего тела изделия. Подготовленный водитель может выполнить её самостоятельно. Операцию выполняют в гараже или на ровной площадке. Понадобиться набор гаечных ключей и головок. И также нужно приобрести набор ключей Torx. Работать руками придётся в стеснённых условиях поэтому понадобятся перчатки. Понадобиться автомобильный домкрат, надёжная подставка под кузов машины, противооткатные башмаки.

На 16-клапанных моторах в отличие от 8 клапанных установлены два распредвала, а не один. И также присутствует дополнительный доводной ролик для движения ремня.

Перед началом работы следует отключить клеммы от аккумулятора. Если автомобиль имеет дополнительное оборудование (кондиционер, гидроусилитель руля) придётся в первую очередь снять их приводной ремень, который не позволит произвести замену в приводе ГРМ. Для этого ослабляют натяжное устройство после чего привод вспомогательных механизмов легко снимается.

Привод механизма ГРМ закрыт защитными кожухами из пластика, которые также следует демонтировать. Понадобиться ключ Т-30 с трещоткой, которым выворачивают болты крепления сначала на верхней крышке, далее на нижнем кожухе. Снятию нижнего кожуха мешает натяжное устройство ремня привода вспомогательных механизмов, которое следует приподнять вверх. После этого механизм привода будет открыт.

Теперь требуется выставить привод ГРМ по меткам, это следует сделать для того, чтобы не допустить повреждения клапанов.

Фиксатор валов в действии Следующим шагом будет снятие шкива на коленчатом валу двигателя. Для этого следует зафиксировать коленчатый вал в неподвижном состоянии. Можно поступить таким образом:

1. Приподнимают правую сторону автомобиля домкратом, устанавливают кузов на подставку. Колесо снимают со ступицы машины.
2. Помощник садится за руль автомобиля, включает пятую передачу, давит тормозную педаль.
3. Владелец торцовой головкой на 17 отворачивает шкив на коленчатом валу.

Далее следует освободить крепление натяжного ролика (находится с правой стороны по ходу движения машины), после чего снимают приводной ремень механизма ГРМ.

После этого при необходимости замените ролики.

Установку Ремня ГРМ выполняйте в обратном порядке.
