Какой люфт должен быть в рулевом управлении, как устранить

Диагностика неисправностей

В процессе движения автомобиля шаровые пальцы поворачиваются в разных плоскостях и постепенно истирают сухари, отчего возникает люфт. О критическом износе наконечника (или нескольких) свидетельствуют такие признаки:

• явственное глухое постукивание при езде по любым неровностям;
• вибрация от люфта шаровых пальцев передаётся на руль;
• на ровном участке дороги автомобиль самопроизвольно уходит с прямой траектории;
• вращение баранки затруднено, снизу слышится скрип.

Когда для поворота руля необходимо прилагать большое усилие, изношенный наконечник нужно менять незамедлительно. Симптом указывает на заклинивание шарового пальца внутри корпуса. Если вовремя не принять меры, шарнир может выскочить из гнезда — автомобиль станет неуправляемым.

Похожая история случилась с моим родственником. Когда до гаража осталось ехать буквально полкилометра, на «семёрке» оборвался правый рулевой наконечник. Водитель проявил смекалку: подвязал конец отпавшей тяги к рычагу подвески, выровнял колесо руками и медленно продолжил движение. Когда требовалось повернуть, он останавливался, выходил из машины и вручную подправлял колесо в нужную сторону. Путь длиной 500 м был преодолён за 40 минут (считая заезд в гараж).

Чаще всего шарниры приходят в негодность из-за порванного защитного чехла

Рулевые тяги «Жигулей» приходят в негодность по ряду причин:

1. Естественный износ. Люфт и стук проявляется при 20—30 тыс. км пробега в зависимости от условий и манеры езды.
2. Эксплуатация с порванными пыльниками шарниров. Через дырки внутрь узла затекает вода, проникает пыль и песок. Коррозия и абразивный эффект быстро выводит шаровой палец из строя.
3. Недостаток смазки ведёт к повышенному трению и ускоренному износу. Наличие смазывающего материала нужно проверять перед установкой детали на авто.
4. Изгибание тяги вследствие удара о камень или другое препятствие. При удачном исходе элемент можно снять и выровнять, подогревая горелкой.

Когда выработка всех наконечников достигает критического предела, у передних колёс появляется большой свободный ход в горизонтальной плоскости. Чтобы ехать прямо, водителю приходится «ловить» машину по всей дороге. Как диагностировать износ рулевых тяг и не перепутать с неисправностями подвески:

1. Поставьте авто на смотровую канаву либо эстакаду и затормозите «ручником».
2. Спуститесь в яму и внимательно осмотрите трапецию, особенно после удара по днищу.
3. Возьмитесь рукой за стержень возле наконечника и покачайте вверх-вниз. Если ощутите свободный ход, меняйте изношенный элемент. Операцию повторите на всех шарнирах.

   Для проверки рычаг нужно раскачивать в вертикальной плоскости, ухватившись возле шарнира

Большое значение имеет способ раскачки тяги при диагностике. Крутить рычаг вокруг собственной оси бессмысленно — это его нормальный рабочий ход. Если проверка показывает небольшой тугой люфт, шарнир считается исправным — это срабатывает внутренняя пружина.

Давить снизу на шарнир бессмысленно — вы только почувствуете сопротивление пружины

Допустимые люфты в автомобилях

В ПДД прописаны нормированные показатели суммарного люфта для различных автомобилей. Кроме того, этот параметр не должен превышать цифр, указанных в документации по эксплуатации машины.

Если в бумагах производителя отсутствуют специальные рекомендации, люфт должен быть следующим:

• Для легковых машин, а также сделанных на их основе узлов автобусов и грузовиков — 100;
• Для автобусов — 200;
• Для грузовиков —250.

Также существуют отдельно взятые рекомендации для некоторых моделей:

• Для ВАЗ-2106, 2107, 2110, 21213 — 50;
• Для Газель 3302 — 200 (пассажирский вариант) и 250 (грузовая машина).

2 Неисправности, при которых использование ТС категорически запрещено

Чаще все причиной невозможности безопасного использования машины выступают проблемы с рулевым управлением и тормозной системой. С неисправными тормозами авто использовать нельзя, ведь такое транспортное средство представляет серьезную угрозу безопасности дорожного движения. В ПДД указывается, что эксплуатация ТС возможна, только если тормозная система может обеспечить неподвижное состояние автомобиля при полной нагрузке на дороге под углом до 16 градусов. Для легковых автомобилей и автобусов угол остановки под наклоном составляет 23 градуса, а для грузовых – 31.

Существует всего две неисправности тормозной системы, при которых дальнейшая эксплуатация авто возможна:

1. Уменьшенный свободный ход педали.
2. Нерабочая лампа тормозов.

Не менее распространены и , из-за которых использовать машину нельзя. Транспортное средство запрещено эксплуатировать, если люфт рулевого колеса превышает допустимую норму. Для разных автомобилей эта норма различается:

1. Для легковушек – 10.
2. Для автобусов – 2.
3. Для грузовиков – 25.

Кроме того, автомобиль категорически запрещено использовать в случае неисправностей внешних световых приборов. Ночью и при плохой видимости авто с неработающими фарами не может нормально и безопасно двигаться по дороге, оно представляет собой прямую угрозу для водителя и других автомобилистов. Количество осветительных устройств должно полностью соответствовать числу, предусмотренному конструкцией.

Эксплуатация авто невозможна также в следующих условиях:

1. Если внешние световые устройства сильно загрязнены.
2. Если неправильно выполнена .
3. Если на фары не установлены рассеиватели или они не соответствуют типу используемых осветительных приборов.
4. Если на машине не работают задние габариты.
5. Если установлены передние фары с огнями любого цвета, кроме белого.

Цвет внешних световых огней регламентируется ГОСТом. Если установлены приборы, не соответствующие п. 2.5.6 ГОСТа, то эксплуатация такого ТС будет запрещена. А вот автомобиль без противотуманных фар использовать можно, не опасаясь проблем с автоинспекторами.

Отдельно стоит затронуть тему автомобилей с неработающими омывателями и стеклоочистителями. Машину с такими неисправностями разрешено использовать, но только в условиях, когда эти проблемы не оказывают негативного влияния на безопасность дорожного движения. В периоды, когда в таких устройствах есть необходимость, к примеру, при сильном дожде или снегопаде, использовать автомобиль нельзя, ведь водитель попросту не сможет нормально следить и своевременно реагировать на ситуацию на дороге.

Если авто с неработающими стеклоочистителями остановят во время дождя, в отношении водителя могут быть приняты штрафные санкции, которые будут сопровождаться снятием с транспортного средства номерных знаков. Однако это еще не самых худший результат эксплуатации ТС с неработающими очистителями из возможных, ведь из-за такой проблемы повышается вероятность аварии. Если автомобиль эксплуатируется вместе с прицепом, то его нельзя будет использовать в случае неработающего или ненадежного сцепного устройства.

Какой статьей регламентируется штраф за тормозную систему

Для тормозной системы применяется довольно распространенная статья КоАП РФ, а именно 12.5. Однако если для большинства случаев это часть 1, то для тормозной системы выделили даже специальную часть, а именно 2.

Здесь встречается очень интересное слово – ЗАВЕДОМО. То есть если водитель ехал, ехал, и все было хорошо. И тут вдруг раз и сломалось, при этом он был не в курсе до последнего, пока сам инспектор его не остановил и не обнаружил неисправность вместе с водителем, то вроде как и нарушения нет. Но кто же поверит в такое стечение обстоятельств…В целом можно сказать о том, что практически не возможно сесть за руль автомобиля и не понять, что была неисправность тормозной системы. А это значит, что поездка была с заведомо неисправной тормозной системой. Так вот, штраф здесь в принципе не большой, минимальный. Однако это не само страшное, что может грозить.

Возможные причины большого люфта

Увеличение градуса свободного хода руля всегда связано с неполадками в работе связки рулевого колеса и колес. Среди основных причин можно выделить:

• стачивание зубьев шестерни рейки и износ зубчатой планки;
• выход из строя ступичного подшипника. Однако, причина будет заметна по более серьезным проблемам с управлением, нежели люфт;
• повреждение наконечников и рулевых тяг;
• ремонт ходовой части, выполненный с нарушениями технологии. Частая причина – недостаточное затягивание гайки ступичного подшипника;
• выход из строя шаровой опоры;
• несвоевременная замена масла в гидроусилителе;
• не очевидными причинами могут служить:
  • поломка или неверная настройка сцепления «червяка» и роликового механизма;
  • выход из строя оси или втулки маятникового рычага;
  • разболтанность места крепления картера.

Какие признаки поломки

Ещё до проведения диагностики можно определить наличие чрезмерного люфта по следующим побочным симптомам:

• наличие посторонних шумов в рулевом механизме, чаще всего стуков;
• ощутимая вибрация руля при движении;
• поскрипывание на определенных амплитудах поворота;
• потеря управляемости: автомобиль постоянно отклоняется от заданной траектории, несмотря на то, что руль находится в неизменном положении.

В тоже время, слишком маленький люфт (ниже стандартных параметров) может также быть признаком поломки.

Диагностика и применяемые приборы

Для точного определения величины люфта используется люфтомер. Наиболее распространенные его модели, используемые на большинстве СТО – К-524 М или ИСЛ-М. Этот прибор удобен не только из-за точности измерений, но и из-за оперативности выполнения задачи. Для установки, проведения проверки и снятия люфтомера потребуется не более 2-3 минут.

Инструкция по использованию люфтомера:

1. Запустить двигатель автомобиля на холостом ходу.
2. Выставить передние колеса параллельно продольной оси. Убедиться в исправности гидроусилителя.
3. Закрепить люфтомер на рулевом колесе.
4. Повернуть руль в одну сторону до момента получения реакции от колес, затем повторить операцию в другую сторону. При выполнении этой процедуры потребуется помощник, наблюдающий за колесами.
5. Зафиксировать показания прибора на рулевом колесе.

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

• Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
• Автобусы — 20°
• Грузовые автомобили — 25°

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Нормативные требования к рулевому управлению

Что такое сход-развал, и каким он должен быть

Требования к элементам рулевого управления транспортных средств регламентируются Правилами ЕЭК ООН №79. Этот документ содержит в основном конструктивные требования к данным элементам. Основные эксплуатационные требования, согласно которым и проводится проверка технического состояния рулевого управления, изложены в СТБ 1641-2006.

Суммарный люфт в рулевом управлении — это угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону.

Суммарный люфт в рулевом управлении в регламентированных условиях испытаний не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, а при отсутствии таких данных не должен превышать:

• 10° для легковых автомобилей и созданных на их базе агрегатов грузовых автомобилей и автобусов
• 20° для автобусов
• 25° для грузовых автомобилей

Начало поворота управляемого колеса — это угол поворота управляемого колеса на (0,06 ± 0,01)°, измеряемый от положения прямолинейного движения.

При проверке суммарного люфта должны выдерживаться следующие предварительные условия:

• шины управляемых колес должны быть чистыми и сухими
• управляемые колеса должны находиться в нейтральном положении на сухой ровной горизонтальной асфальто- или цементо- бетонной поверхности
• испытания автомобилей, оборудованных усилителем рулевого привода, проводятся при работающем двигателе

Значение суммарного люфта в рулевом управлении определяют по углу поворота рулевого колеса между двумя зафиксированными положениями начала поворота управляемых колес в результате двух или более измерений.

Натяжение ремня привода насоса усилителя рулевого управления и уровень рабочей жидкости в бачке должны соответствовать требованиям, установленным изготовителем транспортного средства в эксплуатационной документации.

При органолептической проверке рулевого управления проверяется выполнение следующих нормативных требований:

• вращение рулевого колеса должно происходить без рывков и заеданий во всем диапазоне угла его поворота, неработоспособность усилителя рулевого управления (при его наличии на транспортном средстве) не допускается
• самопроизвольный поворот рулевого колеса от нейтрального положения при неподвижном состоянии транспортного средства с усилителем рулевого управления и работающем двигателе не допускается
• максимальный поворот рулевого колеса должен ограничиваться только устройствами, предусмотренными конструкцией транспортного средства
• не предусмотренные конструкцией перемещения деталей и узлов рулевого управления относительно друг друга или опорной поверхности не допускаются; резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем транспортного средства
• применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, трещинами и другими дефектами не допускается

Повреждение и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также не предусмотренное изготовителем транспортного средства в эксплуатационной документации повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы) не допускаются.

Не допускается подвижность рулевой колонки в плоскостях, проходящих через ее ось. Рулевая колонка должна надежно соединяться с сопрягаемыми деталями, не иметь повреждений. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса, а также устройство, предотвращающее несанкционированное использование транспортного средства, должны быть в работоспособном состоянии.

Осевое перемещение и качание плоскости рулевого колеса, качание рулевой колонки определяются путем приложения к рулевому колесу знакопеременных сил в направлении оси рулевого вала и в плоскости рулевого колеса перпендикулярно к колонке, а также знакопеременных моментов сил в двух взаимно перпендикулярных плоскостях, проходящих через ось рулевой колонки.

Взаимные перемещения деталей рулевого привода, крепление картера рулевого механизма и рычагов поворотных цапф определяются поворачиванием рулевого колеса относительно нейтрального положения на 40…60° в каждую сторону, а также приложением непосредственно к деталям рулевого привода знакопеременной силы.

Источник статьи: https://ustroistvo-avtomobilya.ru/rulevoe-upravlenie/normativny-e-trebovaniya-k-rulevomu-upravleniyu/

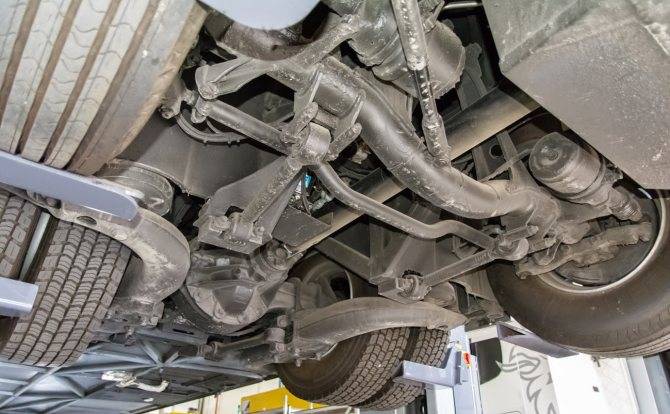

Проверяем люфт

Для правильной проверки значения люфта автобуса нужно придерживаться нескольких правил:

• резина на управляющих колесах перед проверкой должна быть чистая и сухая;
• управляемые колеса установить в нейтральное положение на ровной асфальтированной площадке;
• автомобили, которые оснащены рулевым приводом, испытывают с работающим двигателем.

Угол определяют вследствие двух испытаний при помощи люфтомера.

Рулевое управление можно проверить на «глаз» выяснить соответствует ли авто таким требованиям:

• руль должен вращаться плавно, не должны чувствоваться рывки и заедания, а усилитель рулевого управления должен быть исправен (его поломка недопустима);
• когда автобус заведен, руль не должен поворачиваться самопроизвольно (это в случае, когда установлен усилитель рулевого управления);
• механизм рулевого управления не должен иметь в составе деталей с деформациями и трещинами;
• детали, которые соединяются при помощи резьбы, должны быть туго зажаты и зафиксированы, как предусмотрено в инструкции изготовителя.

Люфт образовывается вследствие трения деталей рулевого управления и является нежелательным явлением.

При эксплуатации автобусов следует следить за возникновением люфта и своевременно принимать меры по его устранению. Это обезопасит вас от возникновения аварийных ситуаций на дороге и не даст повода вас оштрафовать представителям ДАИ.

В виду того, что я по службе своей инженериШка, а по жизни зануда получаем в итоге что то с чем то — занудную инженериШку. И вот я решил в относительно свободное время глянуть, а что там у нас в нормативной базе сказано про люфт рулевого управления. Проблема известная. Иногда бывает сыкатно на обгонах — машин плавает. Заглянул в толмут. На стр. 137 инструкции указано «Суммарный люфт не должен превышать 20°». На стр. 21 «Суммарный люфт рулевого управления (угол поворота рулевого колеса от положения соответствующего началу поворота правляемых колес в одну сторону до положения рулевого колеса соответствующего началу поворота управляемых колес в противоположную сторону), град, не более — 20°». Закрались смутные сомнения. Что то как то много. После автошколы осталась цифра 10°.

Ищу что такое люфт. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки», п. 3.33 «суммарный люфт в рулевом управлении: Угол поворота рулевого колеса от положения, соответствующего началу поворота управляемых колес в одну сторону, до положения, соответствующего началу их поворота в противоположную сторону от положения, примерно соответствующего прямолинейному движению АТС».

Далее по ГОСТу. Глава 4 Требования к техническому состоянию АТС, п. 4.2.3 «Суммарный люфт в рулевом управлении не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, или при отсутствии данных, установленных изготовителем, следующих предельных значений: — легковые автомобили и созданные на базе их агрегатов грузовые автомобили и автобусы 10°» Есть фраза «предельных значений, установленных изготовителем». Непонятно…

Пишу на завод. Просто решил узнать что это такое и как измеряется.

Являюсь обладателем Уаз Париот 2013 г.в.

В инструкции по эксплуатации на стр. 137 в разделе «Рулевое управление» указано, что суммарный люфт рулевого управления не должен привышать 20 гр. Прошу разъяснить, суммарный люфт имеется в виду от крайнего левого положения до крайнего правого положения (до начало поворота колес)? Или имеется в виду угол от прямого положения руля до крайнего положения до момента начала поворота колес.

Через 33 минуты (!) получаю ответ

Проверка люфта рулевого управления а/м УАЗ-Патриот осуществляется при работающем в режиме холостого хода двигателе:

1. Рулевое колесо поворачивают до положения, соответствующего началу поворота управляемых колес АТС в одну сторону, а затем — в другую сторону до положения, соответствующего началу поворота управляемых колес в противоположную сторону от положения, соответствующего прямолинейному движению. Начало поворота управляемых колес следует фиксировать по каждому из них раздельно или только по одному управляемому колесу, дальнему от рулевой колонки. При этом измеряют угол между указанными крайними положениями рулевого колеса, который является суммарным люфтом в рулевом управлении.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Ремонтировать или ставить новую

Хотя большинство деталей рулевой рейки при выходе из строя сразу подлежат замене, сама она вполне себе ремонтопригодна, и в случае неисправности полностью её менять вовсе не обязательно. Однако дать однозначный совет, стоит ли чинить этот агрегат или лучше сразу приобрести новый, довольно сложно.

Конечно, новая брендовая рейка будет работать надёжнее отреставрированной, но и цена её скорее всего значительно превысит затраты на ремонт. Замена этого агрегата в случае неполадок оправдана для автомобилей премиум-класса. На такой шаг могут пойти также автолюбители, не стеснённые в средствах. Компромиссным вариантом ещё являются неоригинальные устройства либо контрактные, но в хорошем состоянии.

Что касается реек с электроусилителем руля, то при обращении с ними в автосервис, независимо от сложности поломки, с большой вероятностью будет предложена замена устройства. Просто с такими агрегатами мало кто хочет возиться.

Дело в том, что при неисправностях с механикой реек, оснащённых УЭР, шлифовкой детали не обойтись. А для наладки электроники могут потребоваться диагностика или пайка, что нередко занимает много времени и требует высокого мастерства специалистов.
