Корзина сцепления: назначение и функции

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Распространённые неисправности сцепления и их признаки

  • Неполное включение сцепления (с «пробуксовками») – последствие замасливания либо износа фрикционных накладок ведомого диска, поломок пружин, неправильной амплитуды хода педали (её малого свободного хода). Чтобы устранить данную неисправность, требуется заменить ведомый диск, устранить задиры на дисках, осмотреть привод на предмет неисправностей.Когда имеет место «пробуксовка», то при отпущенной полностью педали сцепления диски проскальзывают один относительно другого. От длительной пробуксовки диски начинают значительно нагреваться, стальной ведомый диск при этом может покоробиться, а чугунный маховик и нажимной (или нажимные) диски могут покрыться трещинами. Фрикционные накладки в ускоренном режиме изнашиваются и обгорают, и этот горелый запах достигает кабины. Если не ремонтировать, то процесс постепенно прогрессирует, сперва на высоких, потом на низких скоростях. Вплоть до того, что невозможно становится даже тронуться с места на первой передаче.
  • Неполное выключение сцепления (когда сцепление «ведёт») – последствие большого свободного хода сцепления, поломок пружин, покоробившегося ведомого диска или неправильно установленного диска нажимного. Также это возможно при деформации выжимных рычагов; или выжимной подшипник заедает, не передвигается вместе с нажимной муфтой. Возможно, ведомый диск сцепления не передвигается по шлицам (загустела или загрязнилась консистентная смазка). Для устранения этой неисправности необходимо удаление воздуха из гидропривода, регулировка свободного хода педали, замена неработоспособных дисков и пружин.Неполное выключение проявляется хрустящими звуками шестерён при переключении передач и, соответственно, ведёт к ускоренному износу деталей коробки передач.
  • Рывки при включении сцепления. Когда автомобиль, несмотря на плавный отпуск педали сцепления, трогается «рывками», то это свидетельствует о разрушении фрикционных накладок, короблении ведомого диска, либо о поломке демпферных пружин, либо об износе фрикционных шайб. Также возможно заедание ведомого диска при передвижении по шлицам первичного вала коробки передач, а также заедание нажимной муфты или разрушение выжимного подшипника.
  • Неисправности системы гидропривода. При попадании воздуха в гидравлический привод выключения сцепления возможно «проваливание» педали, и как следствие — неполное выключение сцепления. В этом случае, необходимо удалить пузырьки воздуха с частью жидкости (прокачать сцепление), и долить свежей.
    Когда в механизмах с тросовым приводом сцепление вообще не выключается, то, возможно, произошёл обрыв троса. Когда педаль сцепления не возвращается в первоначальное положение – произошло отсоединение возвратной пружины. Если при выключении сцепления раздаётся сильный шум, создаваемый выжимным подшипником, то это свидетельствует о его износе.

Если привод сцепления механический (рычажный или тросовый) – то по мере износа фрикционных накладок педаль сцепления будет постепенно подниматься, а при гидравлическом приводе педаль не меняет своего положения, и происходит снижение уровня жидкости в бачке.

Итак, механизм сцепления играет огромную роль в функционировании любого автомобиля или трактора. От его исправности и работоспособности во многом зависит техническое состояние всего транспортного средства

Поэтому, для обеспечения долгой и надёжной работы всех элементов механизма сцепления важно пользоваться им плавно, и без необходимости не практиковать излишне долгих нажатий на педаль. При таких щадящих условиях работы сцепление прослужит долго

Ресурс узла

Спалить новые накладки можно за один день,
если попасть в песок, грязь или снег. Колеса постепенно зарываются,
просаживаясь все глубже. Двигатель и маховик продолжают крутиться, но
присоединяемый к ним диск не может передать усилие дальше, поскольку не способен
преодолеть сопротивление колес, увязших в почве. Фрикционы нагреваются,
появляется характерный специфический запах, толщина накладки уменьшается,
стираясь о маховик и прижимной диск. Так узел сгорает и необратимо портится.

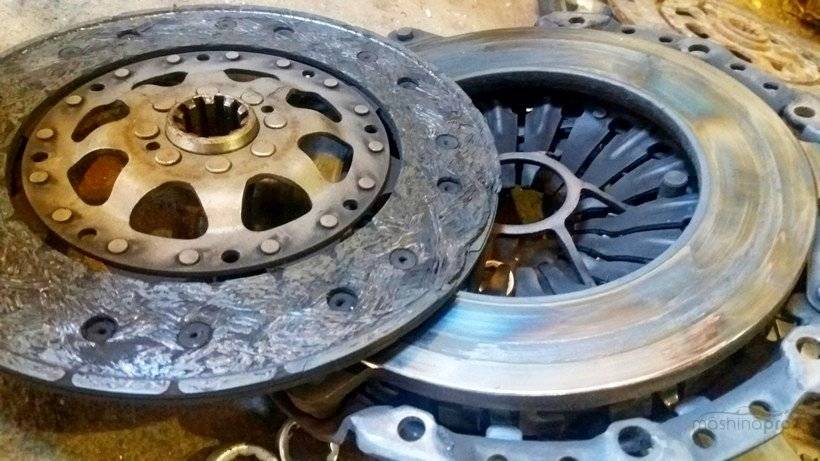

Сгоревший диск сцепления
Спаленный
диск

При обычной эксплуатации все зависит от качества
деталей (кто производитель) и привычек езды. Если трогаться плавно, не держать
ногу на педали в процессе движения, и не буксовать в песке, ресурса
гарантированно хватит на 100 тыс. км. Нередко узел служит и дольше — до 150-200
тыс. км. После такого пробега его придется заменить.

Сухой и мокрый типы сцепления

Кроме того, сцепление может быть мокрым либо сухим. В сухом типе сцепления производится работа дисков в условиях сухого трения. Мокрое сцепление предусматривает эксплуатацию дисков в жидкости. Самым распространённым в современных транспортных средствах является сухое однодисковое сцепление.

Мокрый тип сцепления (работающее в масляной ванне) в наше время применяется, главным образом, на мотоциклах с поперечным расположением двигателя. Поскольку мотоциклетные силовые агрегаты имеют общий масляный картер и для мотора, и для коробки переключения передач. Детали сцепления в них являются совмещёнными с моторной передачей и системой запуска двигателя, и смазываются они общим моторным маслом. На автомобилях же сцепления в масляной ванне практически вышли из употребления.

По числу потоков передач крутящего момента

По этому показателю системы можно поделить на:

  1. Однопоточные. Самый распространенный вариант установки механизма между маховиком мотора автомобиля и ведущим шкивом трансмиссии представлен на фото. Собственно роль ведущего шкива выполняет непосредственно маховик. К торцевой части устройства при помощи пружин подсоединяется ведомый шкив с фрикционами, монтированный при помощи специальных креплений к валу трансмиссии. Основной плюс — это универсальность таких систем, чего не скажешь о двухпоточных.
  2. Двухпоточные. По факту данный вид являет собой совмещение двух однодисковых устройств, и каждое из них оборудовано как ведомыми, так и ведущими шкивами, которые сжимаются посредством специализированных пружинок. Основным минусом системы является ее не универсальность — такие механизмы применяются только на тракторах и другой сельскохозяйственной технике.

Состав узла сцепления

Нажимной диск

Данный элемент, получивший простонародное название «корзина», является основанием выпуклой округлой формы. Выжимные пружины имеют соединение с прижимной площадкой (также округлой).

Ведомый диск

Также имеет округлую форму, конструкция же его состоит из следующих компонентов: основание, шлицевая муфта, фрикционные накладки, демпферные пружины. Последние расположены вокруг муфты и служат цели гашения вибраций. В основу состава фрикционных накладок входит углепластиковый композит, к тому же они могут быть выполнены из керамики, кевлара и т.д. Присоединяются они к основанию с помощью специальных заклепок.

Выжимной подшипник

Одна из его сторон представляет собой нажимную площадку округлой формы. Располагается на первичном валу, выступающем из коробки передач, и крепится на защитном кожухе вала. Вилкой привода подшипник приводится в действие вследствие нажатия на оправку последнего. Принцип работы подшипника может быть либо оттягивающий, либо нажимной.

Система привода

Она может быть механической, электрической и гидравлической.

  1. В механической системе усилие, оказываемое нажатием на педаль, передается на выжимную вилку тросом, находящимся внутри кожуха.
  2. В состав электрической системы входит электромотор, к которому подсоединен трос и включающийся нажатием на педаль.
  3. Гидравлическая система состоит из главного и рабочего цилиндров, соединенных между собой трубкой высокого давления. Давление на педаль включает в работу шток главного цилиндра, на конце которого располагается специальный поршень. Последний нажимает на тормозную жидкость, создавая давление, передающееся к рабочему цилиндру по трубке. Конструкция рабочего цилиндра аналогична: также имеются шток и поршень. Из-за давления поршень толкает шток, который нажимает на выжимную вилку.

Педаль сцепления

Она располагается возле педалей газа и тормоза, находится всегда слева. В машинах с автоматической коробкой передач этот элемент отсутствует, но сам механизм сцепления имеет место быть.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

  • по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
  • по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
  • по режиму включения – постоянно замкнутые и непостоянно замкнутые;
  • по числу ведомых дисков – одно-, двух-, или многодисковые;
  • по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
  • по числу потоков передач крутящего момента – одно-, или двухпоточные.

При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа.
Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.
Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Двухдисковое сцепление

Двухдисковые сцепления не следует путать с двойными сцеплениями, которые используются на тракторах и имеют два независимых приводных вала (вал привода ходовой части и вал отбора мощности).
Как уже упоминалось ранее, способность сцепления к передаче крутящего момента можно ощутимо улучшить за счет увеличения количества поверхностей трения при сохранении диаметра дисков сцепления.
Поэтому двухдисковые сцепления имеют два ведомых диска, соединенных с одним первичным валом коробки передач.

Двухдисковое сцепление легкового автомобиля

Двухдисковые сцепления используются в конструкции легковых, спортивных и гоночных автомобилей, если они должны передавать очень высокий крутящий момент, однако конструктивное пространство сильно ограничено и высокий момент инерции масс нежелателен.
Как показано на примере Porsche 928 (рис. 21 «Устройство двухдискового сцепления легкового автомобиля на примере Porsche 928«), в двухдисковом сцеплении передаваемый сцеплением крутящий момент удваивается, так как оно имеет четыре поверхности трения.

Два ведомых диска (2) отделены друг от друга промежуточным диском (3), на котором расположен также зубчатый венец (4) привода стартера. Ведущий диск (1) по конструкции аналогичен диафрагменному сцеплению с обратным выжимом.

Двухдисковое сцепление грузового автомобиля

Двухдисковые сцепления для грузовых автомобилей могут иметь диаметр до 380 мм. Применяются как сцепление с витыми нажимными пружинами, так и диафрагменное сцепление. Оба варианта способны передавать от двигателя на трансмиссию крутящий момент до 2000 Н-м.
Двухдисковое сцепление модели GF-2 с витыми нажимными пружинами производства F&S (рис. 22 «Стандартное двухдисковое сцепление с витыми нажимными пружинами модели GF2 для тяжелых транспорт­ных средств промышленного назначения«) давно завоевало прочные позиции в качестве стандартного оборудования для тяжелых транспортных средств промышленного назначения.

При монтаже нажимного диска сцепления GF-2 следует обязательно помнить о том, что рычаги отжимного приспособления могут биться о кожух. Отжимное приспособление способно надлежащим образом выполнить отведение нажимного диска только при равномерном износе фрикционных накладок обоих ведомых дисков.

Вариант с обратным выжимом (рис. 23 «Двухдисковое диафрагменное сцепление с обратным выжимом модели GMFZ для грузовых автомобилей«) обеспечивает передачу высоких крутящих моментов при относительно небольшом диаметре дисков в сочетании с небольшой конструктивной высотой сцепления в сборе. Помимо минимальных конструктивных размеров, он обладает также всеми известными преимуществами диафрагменного сцепления.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

Сцепление: диск, корзина и выжимной

Итак, в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

  • педаль сцепления в салоне автомобиля;
  • приводной механизм, который может быть гидравлическим, пневматическим или механическим;
  • вилка сцепления;
  • выжимной подшипник;
  • ведомый диск;
  • корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее

Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно

При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины посредством специальных пластинчатых пружин (тангенциальные пружины). Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента от ДВС на коробку передач.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу. Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки корзины перемещаются ближе к маховику. Конструкция проста, проверена и надежна.

Если же на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика. Второй тип корзин имеет меньшие размеры, часто устанавливается для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах и автомобилях, которые не являются серийными.

Виды

Всего существует несколько видов систем сцепления, которые отличаются между собой некоторыми свойствами, особенностями конструкции и характеристиками.

Подробно расписывать про каждый вид сцепления не вижу смысла. Но вот коротко пройтись по разновидностям стоит:

  • В зависимости от числа ведомых дисков, системы могут быть однодисковые или многодисковые. Причем первый тип, то есть однодисковое сцепление, является более распространенным. Хотя все чаще можно встретить такое понятие как двойное сцепление. Но пока это прерогатива дорогих автомобилей;
  • По принципу работы классификация подразумевает разделение сцеплений на сухие и мокрые системы. Здесь по популярности превосходство на стороне сухого сцепления;
  • В зависимости от принципа активации маховика, сцепление делится на механическое, самое популярное гидравлическое, более современное электрическое и комбинированное.

Замечу, что для обеспечения надлежащей передачи усилия от ноги водителя, давящей на педаль, на сцепление зачастую на современных автомобилях используют гидравлический тип привода. Помимо того, что здесь присутствует специальный трус, муфта и датчик, особую роль в работе СС играет главный цилиндр. Чаще всего неисправности такой гидравлической системы сцепления обусловлены дефицитом рабочей жидкости, либо же проникновением в нее воздуха.

Чтобы понять, с каким именно сцеплением вы имеете дело, просто загляните в руководство по эксплуатации. Там указан диск, особенности работы маховика, а также принцип воздействия на прижимные диски. Это и даст ответ на вопрос о том, какое же сцепление стоит на вашем транспортном средстве.

А мы двигаемся дальше и продолжаем изучать мое авторское мини-руководство для чайников. Рассмотрим составные компоненты СС, чтобы еще детальнее разобраться в устройстве. Ведь именно это является нашей задачей.

Мы отдельно и коротко поговорим про:

  • нажимные элементы;
  • педаль;
  • привод;
  • выжимные элементы;
  • ведомый шкив.

Давайте узнаем, что чего нужно в конструкции гидравлического или иного сцепления использовать представленные компоненты.

Нажимные элементы

В простонародии такой специальный диск носит простое название корзина. Это особое устройство, имеющее округлую форму.

Пружины, предусмотренные в конструкции нажимного элемента, нужны для соединения с прижимными специальными площадками. Они, в свою очередь, также округлые по своей внешней форме.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.


Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

  • Передавать крутящий момент от коленвала двигателя на трансмиссию;
  • Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

  1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
  2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
  3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
  4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
  5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
  6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.


Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

  1. Педаль сцепления;
  2. Главный цилиндр с расширительным бачком;
  3. Рабочий цилиндр с толкателем;
  4. Трубопровод и шланг;
  5. Выжимная вилка.

Принцип работы:

  1. Усилие передается от педали через толкатель на шток главного цилиндра;
  2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
  3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
  4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин.
Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

  1. В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера;

  2. В салоне вынуть ручку КПП;

  3. Из ямы снять приемную трубу выхлопной системы;

  4. Открутить карданный вал от главной передачи, пометить места соединения на фланцах;

  5. Открутить поперечину задней опоры коробки передач;

  6. Открутить болты крепления КПП (4 штуки);
  7. С датчика задней передачи отсоединить провод;
  8. Открутить тросик спидометра;

  9. Открутить крепление рабочего цилиндра сцепления;
  10. Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее.

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Как увеличить срок эксплуатации сцепления

Стандартный ресурс сцепления механической коробки составляет 100 тысяч километров пробега. На роботизированных коробках ресурс меньше, около 70 тысяч км пробега.

Указанные ресурс рассчитан при щадящем аккуратном использовании машины. Если постоянно резко стартовать, бросать сцепление и т.д., то ресурс значительно меньше.

Рывки, пробуксовки приводит к быстрому изнашиванию диска сцепления, поэтому начинаетс пахнуть, когда плавится диск.

У корзины слабые детали — это лепестки. Со временем они становятся слабее и прижимают с меньшей силой. А в этом случае, сцепление не выключается полностью, поэтому иногда можно услышать хруст, когда водитель пытается переключить скорость. В итоге страдают и корзина, и выжимной подшипник, и диск сцепления.

Правильным действием водителя будет также плавное отпускание педали сцепления, а не бросание его. При трогании с места не следует давать большие обороты двигателю, а начинать движение плавно. И еще, полностью отпускать сцепление. Некоторые водители положат ногу на педаль и она остается немного нажатой. По отзывам, наиболее надежным сцеплением является сцепление SACHS.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
