Инструкция по снятию элемента
Для разборки необходимо подготовить нехитрый набор инструментов:
- головка размером 10 мм и вороток с трещоткой;
- отвёртка крестообразная;
- узкое зубило (ширина 5—8 мм);
- молоток;
- круглогубцы с зауженными загнутыми концами.
Инструмент для замены замка зажигания
Чтобы успешно поставить новый или отремонтированный замок на место, желательно приобрести 4 специальных болта крепления с резьбой М6 с размером шляпки 10 мм, длина — 20 мм. Их особенность — головки, отрывающиеся ключом при определённом моменте затяжки. После отрыва головок на поверхности остаются полукруглые шляпки, которые гораздо сложнее открутить неподготовленному человеку. Но вам при разборке придётся это сделать.
Перед началом работ аккумулятор нужно отключить
Как и любое мероприятие, связанное с вмешательством в электрическую часть автомобиля, демонтаж замка зажигания начинается с отключения «минусовой» клеммы аккумуляторной батареи. Дальше действуйте в таком порядке:
- «Крестовой» отвёрткой выверните саморезы, скрепляющие между собой 2 половинки пластмассового обрамления рулевой колонки.
- Ручку, фиксирующую положение руля при регулировке, опустите до упора вниз и снимите пластиковые панели. Отсоедините колодку замка зажигания и аккуратно разрежьте ленту, соединяющую ваш пучок проводов с общим жгутом. Чтобы не цепляться в процессе работы за подрулевой переключатель, его тоже можно выдернуть из разъёма.

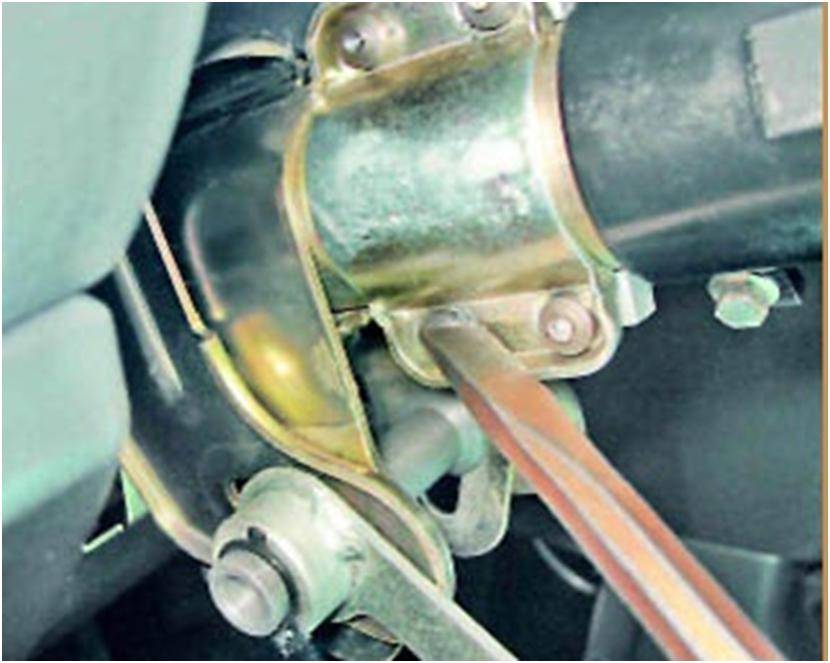

- На металлическом кожухе рулевой колонки вы увидите крепление замка, состоящее из двух хомутов. Они стянуты 4 болтами с оторванными головками (видны с левой стороны). Наставляя зубило на полукруглые шляпки, ударами молотка поочерёдно ослабьте затяжку этих болтов.
- Пользуясь круглогубцами, а потом и руками, выкрутите все 4 болта и снимите замок зажигания.
Раскручивание пластикового кожуха рулевой колонки
Болты с целыми головками можно открутить ключом
На этапе отсоединения разъёмов появляется возможность проверить работоспособность контактной группы путём замеров сопротивления, как было описано в предыдущем разделе. Если же вы снимаете замок по причине утери ключей и хотите ехать дальше, то после демонтажа нужно сделать следующее:
- На колодке «мама», оставшейся висеть после отключения замка, найдите контакты с толстыми проводами фиолетового и синего цвета (последний — с чёрной полосой).
- Соедините эти клеммы любым проводником, после чего включится зажигание.
- Толстый красный провод ведёт к стартеру. Для запуска его контакт нужно временно соединить с установленной перемычкой. Когда двигатель завёлся, красный провод нужно отключить.
Так в колодку вставляются перемычки, чтобы завести двигатель без ключа
После откручивания креплений и отключения проводов замок легко снимается с машины
Сборка производится в обратной последовательности, но с учётом таких предостережений:
- не затягивайте болты крепления, пока точно не выверите положение замка на кожухе, чтобы облицовочная пластиковая панель спокойно встала на своё место;
- перед окончательным зажатием болтов убедитесь, что фиксатор защёлкивается при повороте руля, в противном случае откорректируйте положение замка;
- момент затяжки должен быть таков, чтобы головки новых болтов оторвались и остались круглые шляпки.
При установке и затяжке болтов их головки должны оторваться
Если вы считаете, что специальный крепёж не препятствие для угонщиков, то можете вкрутить обычные болты с резьбой М6 и аккуратно их зажать.
Ремонт замка зажигания ВАЗ 2101
В любом случае, чтобы понять точную причину поломки замка зажигания, а также определиться с тем, стоит ли его ремонтировать, или сразу заменить, устройство необходимо демонтировать и разобрать. Об этом мы и поговорим дальше.
Снятие замка зажигания ВАЗ 2101
Чтобы демонтировать замок, нам понадобятся такие инструменты:
- гаечный ключ на 10;
- отвертка с крестовидным лезвием (лучше короткая);
- небольшая шлицевая отвертка;
- кусачки или ножницы;
- шило.
Порядок работ следующий:
- Ставим машину на ровной площадке, включаем передачу.
- При помощи ключа на 10 откручиваем и отсоединяем клемму «-» от аккумуляторной батареи.
- Переходим в салон. Используя отвертку с крестовидной битой, отворачиваем четыре винта крепления двух половин кожуха рулевой колонки.
- Этим же инструментом откручиваем саморез фиксации кожуха к подрулевому выключателю
Извлекаем из посадочного места кнопку выключателя световой аварийной сигнализации.
Отводим нижнюю половину кожуха и кусачками или ножницами перерезаем пластиковый хомут крепления проводов.
- Снимаем нижнюю половину кожуха.
Тонкой шлицевой отверткой поддеваем уплотнительное кольцо замка зажигания. Снимаем уплотнитель.
- Отсоединяем верхнюю половину рулевого кожуха.
Рукой аккуратно отсоединяем разъем с проводами от замка зажигания.
- Вставляем ключ зажигания в скважину
- Устанавливаем ключ в положение «0», покачивая рулевое колесо, чтобы оно разблокировалось.

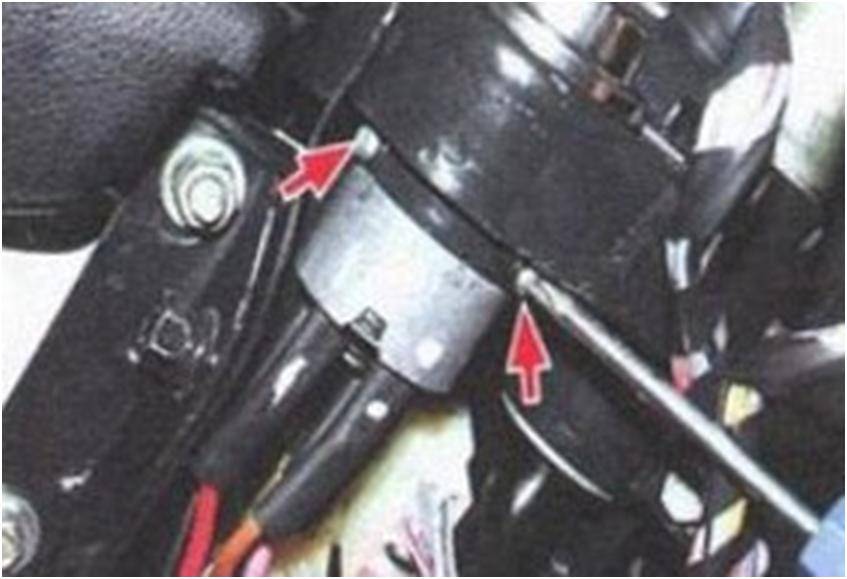

При помощи отвертки с крестовидным лезвием отворачиваем два винта, крепящих замок к кронштейну на рулевом вале.

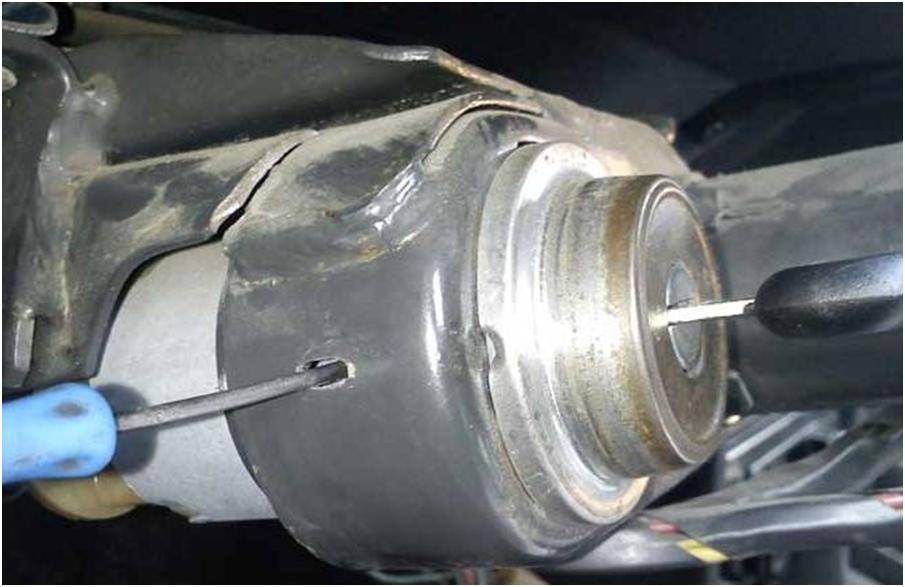

Используя шило, утапливаем запорный стержень через боковое отверстие в кронштейне.
- Извлекаем замок зажигания из кронштейна.

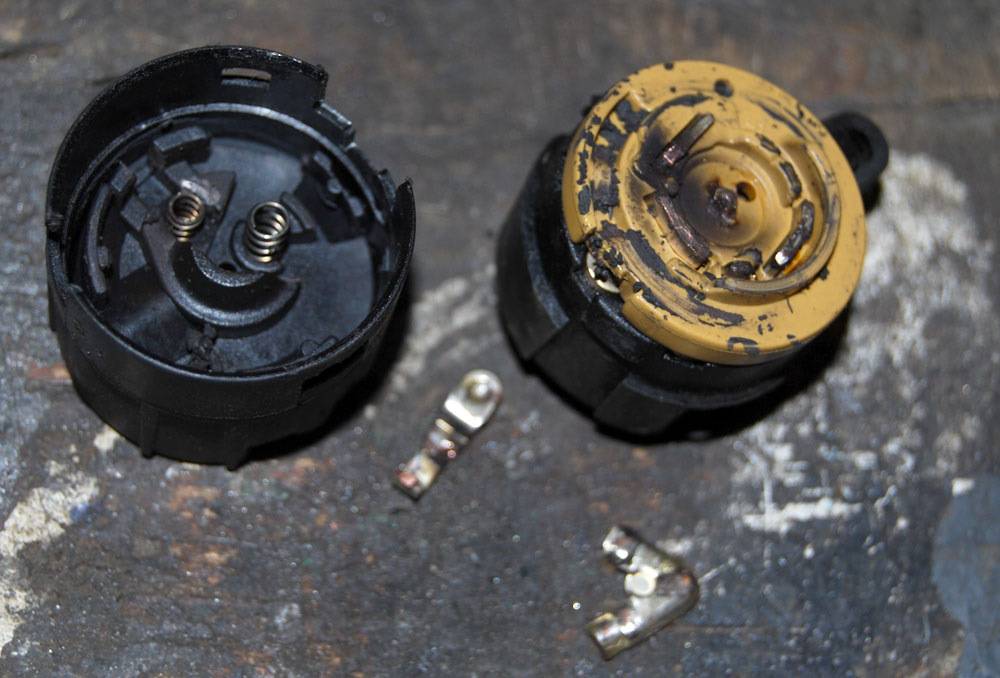

Разборка замка
Для разборки замка зажигания понадобится только тонкая шлицевая отвертка. Порядок разборки следующий:
- Используя отвертку, поддеваем стопорное кольцо, расположенное в проточке корпуса устройства.
Снимаем кольцо.
- Вынимаем контактную группу из корпуса замка.
О том, как снять личинку, мы поговорим чуть позже.
Когда целесообразен ремонт
После разборки замка стоит внимательно осмотреть и кважину, и запорный механизм, и контакты
В зависимости от признаков неисправности устройства, особое внимание следует уделить именно тому узлу, к которому она относится. Если ключ в замке зажигания не проворачивался по причине поломки личинки, отремонтировать ее вряд ли вам удастся. Но ее можно заменить
Благо, они есть в продаже и стоят недорого
Но ее можно заменить. Благо, они есть в продаже и стоят недорого.
Если причина неисправности замка в износе или окислении контактов, можно попытаться их восстановить при помощи специальных антикоррозийных средств типа WD-40 и сухой грубой тряпки. Для этих целей нежелательно использовать абразивы, так как глубокие царапины на поверхностях контактов спровоцируют их дальнейшее подгорание. В случае критического повреждения контактов можно купить саму контактную группу.
Но, если поломался запорный стержень, придется покупать замок в сборе, так как один корпус не продается. Замена замка производится в обратном порядке, приведенном в инструкции по его снятию.
Таблица: примерные цена за замок зажигания, личинку и контактную группу для ВАЗ 21201
| Наименование детали | Каталожный номер | Примерная цена, руб. |
| Замок зажигания в сборе | 2101–3704000 | 500–700 |
| Личинка замка зажигания | 2101–6100045 | 50–100 |
| Контактная группа | 2101–3704100 | 100–180 |
Замена контактной группы
Чтобы заменить группу контактов замка зажигания ВАЗ 2101 никаких инструментов не нужно. Достаточно вставить ее в корпус разобранного устройства, сопоставив размеры вырезов на корпусе и выступов на контактной части. После этого необходимо закрепить ее стопорным кольцом, установив его в проточку.
Замена личинки

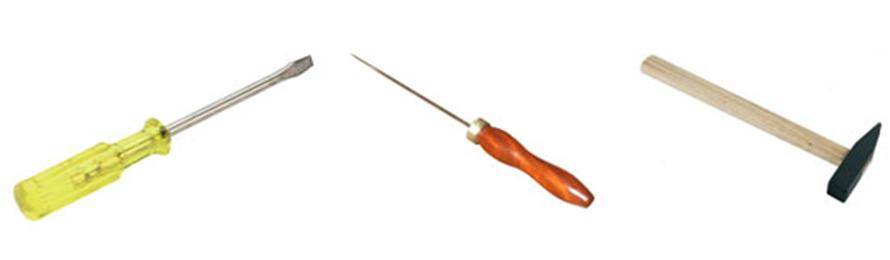

А вот с личинкой придется немного повозиться. Из инструментов здесь пригодятся:
- электродрель со сверлом диаметром 0,8–1 мм;
- штифт такого же диаметра длиной 8–10 мм;
- шило;
- тонкая шлицевая отвертка;
- жидкость типа WD-40;
- небольшой молоток.
Порядок работ такой:
Шлицевой отверткой поддеваем накладку личинки снизу и снимаем ее.
- Находим на корпусе замка штифт, фиксирующий личинку.
Высверливаем штифт при помощи электродрели, стараясь не повредить корпус замка.
При помощи шила извлекаем остатки штифта из отверстия.
- Вынимаем личинку из корпуса.
- Жидкостью WD-40 обрабатываем рабочие части новой личинки.
- Устанавливаем новую личинку в корпус.
- Фиксируем ее при помощи нового штифта.
Утапливаем штифт полностью при помощи небольшого молотка.
- Устанавливаем накладку на место.
Неполадки замка зажигания
Проблемы возможны как с механической, так и с электрической частью устройства.
Ключ не поворачивается
Одной из неисправностей замка является проблема с ключом, когда он туго проворачивается либо не проворачивается вовсе. Довольно часто ситуация заканчивается поломкой ключа, в результате чего его часть остаётся внутри механизма. Решением проблемы подклинивающего замка может быть применение проникающей смазки, например, WD-40. Но не стоит забывать, что это всего лишь временное решение и в ближайшее время выключатель всё-таки придётся заменить.
Видео: замена замка при поломке ключа
Не функционируют приборы
Если наблюдается такая проблема, когда ключ поворачивают в замке, но при этом приборы на щитке не подают «признаков жизни», это может свидетельствовать о повреждении контактов механизма, в результате чего они прилегают друг к другу недостаточно плотно. Неисправность решается путём замены контактной группы либо попросту зачисткой контактов мелкой наждачкой. Желательно проверить, насколько плотно садятся разъёмы на контакты — возможно, их потребуется поджать плоскогубцами.
Не включается стартер
При неполадках замка также могут возникать проблемы с запуском стартера. Причиной является повреждение контактов выключателя либо выход из строя контактной группы. Как правило, неисправность характерна для контактов, подающих питание на стартер. Проблема проявляется следующим образом: стартер не запускается либо для его включения требуется совершить несколько попыток. Чтобы определить, действительно ли неисправность в контактах, можно проверить напряжение на выводах при помощи контрольной лампы либо мультиметра.
Порядок подключения проводов к замку зажигания
Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней и нижней части колонки рулевого управления. Теперь с помощью маркера или обычной краски наносим метки на проводки, подсоединенные к задней замковой части, после чего их разрешается аккуратно отсоединить.
С помощью отвертки «под крест» отворачивается пара винтов, расположенных снизу и фиксирующих непосредственно замковое устройство:
Теперь вставляем ключ и проворачиваем его в нулевое положение для отключения противоугонки, блокирующей рулевое управление. Одновременно тонким шилом либо отверткой надавливаем на фиксирующий элемент, при помощи которого замок удерживается на своем месте:
Выполнив данные действия, следует потянуть за ключ, чтобы извлечь замковый механизм из кронштейна:
Чтобы установить новый замок, следует все операции осуществить в обратной последовательности.
Использование замка зажигания автомобиля Калина
Большинство легковых автомобилей оборудовано приспособлением для включения и выключения системы зажигания. Как использовать замок зажигания Калина?
Как снять замок зажигания: советы профессионалов
Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:
- зубило с хорошей заточкой;
- молоток;
- отвертка с плоским концом;
- пассатижи.
Работа выполняется в определенном порядке:
- нужно отсоединить минусовую клемму от аккумулятора;
- снять переключатели, стоящие под рулем;
- с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
- снять с рулевой колонки освобожденную скобу и сам замок зажигания;
- отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
- отключить колодку контактной группы от общего жгута проводов.
- Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
- Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
- Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
- Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
- Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
- Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.
Правила пользования замком
Штатный замок зажигания автомобиля Лада Калина имеет 3 стандартных положения ключа зажигания.
- Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
- Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
- Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.
В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.
Замена замка зажигания
Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.
Прозвон проводки
Итак, в зависимости от причины неисправности, замена может представлять собой:
- Замену замка полностью
- Замену личинки замка
- Замену контактной группы.

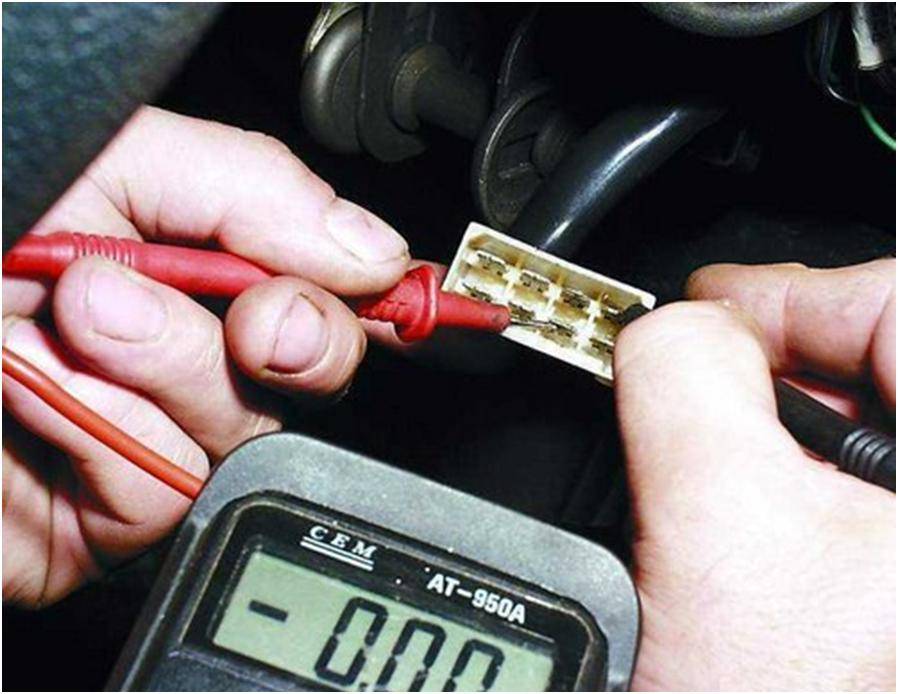

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.
Проверяем исправность контактной группы
Демонтаж замка
Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.
Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

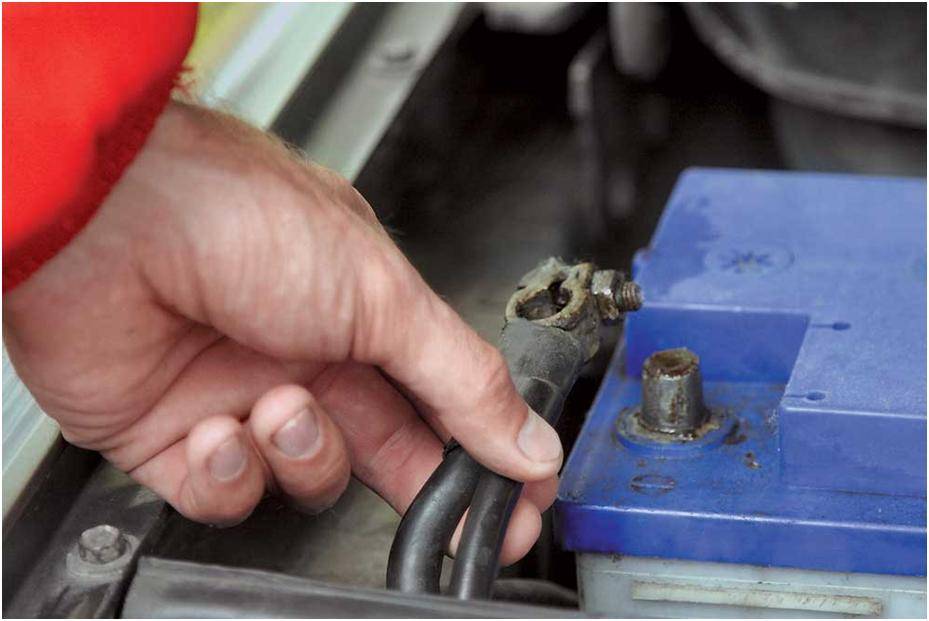

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.
Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.
Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.
В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.
Разбираем сам замок
Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.
Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.
Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.
Более поздние модели ВАЗа
Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.
Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.
Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.
Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.
Причины выхода из строя
Неисправности элементов замка отражаются при эксплуатации автомобиля. Проблемы возникают при запуске двигателя и проявляются в виде:
- прерывистой работы стартера;
- несвойственных посторонних щёлчков реле;
- замедленной реакцией при смене положений ключа или полным отсутствием отклика.
Иногда встречаются ситуации, когда автомобиль невозможно заглушить. Диагностировать поломку можно при обследовании элементов контактной группы на предмет окисления.
Механическое
Если происходит заклинивание ключа в личинке замка, неисправность ищут в элементах конструкции устройства. Попадание частиц пыли в замочную скважину сопровождается засорением и преждевременным механическим износом. В таком случает понадобиться замена всего замка.
Часто проблема заключается в износе оболочки проводов – это случается из-за механического перетирания друг об друга.
Следует проверить плотность контактов клемм, а потрескавшуюся изоляцию — на целостность. Заменить поврежденные участки проводки и поджать клеммы для плотного контакта.
Истираются и внутренние детали паза под ключ. Чтобы увеличить срок службы — внутрь личинки регулярно добавляют смазку. Не исключают механический излом геометрии и износ ключа — понадобится запасной экземпляр или сделанный заранее дубликат.
Электрическое
Потребность в преждевременной замене контактной группы возникает при перегрузке устройства. Со временем элементы обмотки контактов подгорают из-за перегрева. Образующийся внутренний нагар приводит к нарушению плотности пятен контакта и пропускной функции нагрузки цепи.
Устанавливая дополнительные звуковые и световые элементы — проверяйте устройства на совпадение по силе тока. Подключают дополнительные устройства в электроконтур с помощью специальных реле или через предохранители.
Классические способы модернизации
Итак, на сегодняшний день для осуществления подобной модернизации есть множество универсальных способов.
1-й способ
Один из наиболее простейших классических вариантов – установка кнопки «старт стоп» с ключом. Это полумодернизированная схема, имеющая как свои преимущества, так и недостатки.
Дело в том, что без ключа будет невозможно завести машину. Сначала нужно вставить его, затем установить в нужное положение, а уже после воспользоваться кнопкой для запуска ДВС. Если надо мотор заглушить, ключ поворачивается обратно.
Схема 1
2-й способ
Другой способ тюнинга уже полностью исключает наличие ключа. Однако схема проведения модернизации более сложная, нужно обзавестись специальным реле (подойдет модель реле, управляющая на автомобилях ВАЗ задними «противотуманками»).
Схема 2
Если на машине имеется сигнализация, то подсветку кнопки можно запитать от неё, а не от АКБ. Таким образом, можно обеспечить свечение кнопки сразу после снятия автомобиля с «охраны». Кнопка «старт стоп» будет сигнализировать водителю о готовности к запуску ДВС.
Что касается специфических особенностей этой схемы:
- Как только автомобиль снимается с «охраны», на кнопке запуска появляется напряжение 12 вольт (одновременно загорается светодиод);
- Когда водитель нажимает на кнопку и немного удерживает её, срабатывают реле и стартер, двигатель запускается;
- После отпускания кнопки, отключается стартер, зажигание остаётся в рабочем положении;
- Когда вновь водитель нажимает на кнопку, силовой агрегат останавливается;
- Как только автомобиль ставится на сигнализацию, с кнопки полностью снимается напряжение, светодиод гаснет.
3-способ
Третий вариант классической модернизации практически ничем не отличается от второго, с одной небольшой разницей. Стартер уже не будет включаться в работу после нажатия кнопки, задействуется лишь реле. Для того чтобы запустить мотор, водитель должен нажать на одну из педалей (в данном случае – подключаем педаль тормоза).
Этот вариант схемы характерен для большинства современных иномарок. А педаль тормоза задействуется по той лишь причине, что она имеет собственный датчик. Педаль выжимается и, тем самым, обеспечивается задействование 5-контактного реле.
Замок зажигания ВАЗ 2109.
На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.
Виды замков зажигания ВАЗ 2109.
Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.
При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.
- реле зажигания,
- штекерный разъем выключателя зажигания,
- выключатель зажигания.
Наименование режимов, положение замка и цепи питания.
| 0 — выключено | 30 и 30/1 | Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору |
| «I» — зажигание | 30 — INT | При текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля. |
| 30/1 — 15/1 | Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода. | |
| 30/1 — 15/2 | При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители. | |
| «II» — стартер | 30 — INT | Работают те же цепи, что при положение «зажигание» |
| 30/1 — 15/1 | Работают те же цепи, что при положение «зажигание» | |
| 30 — 50 | Включается стартер | |
| «III» — стоянка | 30 — INT | Работают те же цепи, что при положение «зажигание» |
| 30/1 — Р | Стояночное освещение |
Как проверить исправность/неисправность замка зажигания «девятки»?
Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?
Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.
Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.
Наиболее распространенные неполадки замка зажигания.
Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!
Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.
Видео
