Карбюратор ВАЗ 21083 – устройство и ремонт

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления. Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Особенности проведения ремонта

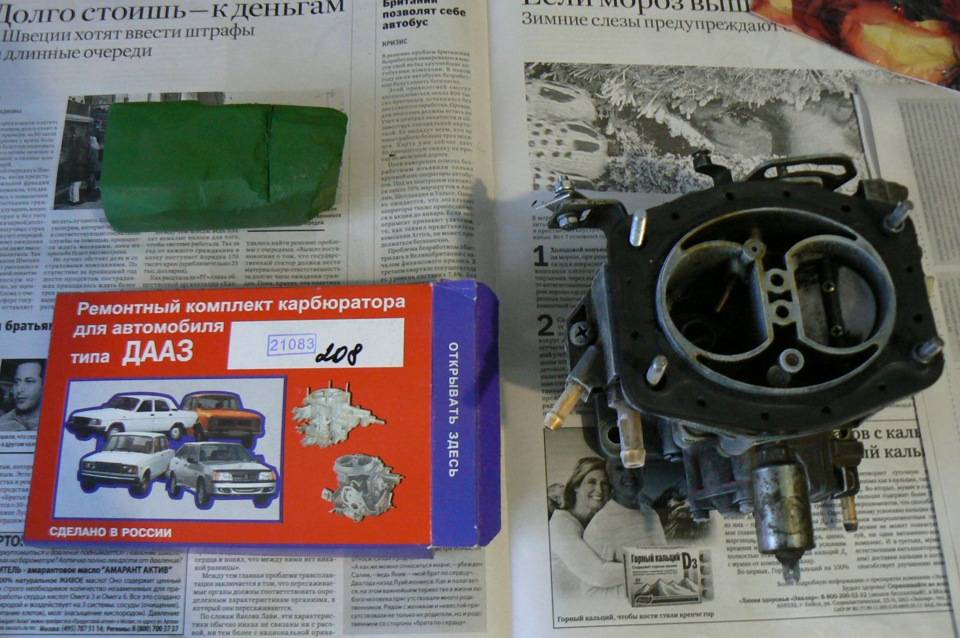

Как проводить ремонт карбюратора ВАЗ 2110? Прежде всего, нужно провести разбор карбюратора и убедиться в отсутствии гаек и других посторонних предметов, способных упасть в карбюратор, а затем — в цилиндр и привести к капитальному ремонту мотора. Только после успешно проведённой разборки и проверки можно вернуться к карбюратору.

  1. Электромагнитный клапан нужно вывернуть. С него рекомендуется снять жиклёр холостого хода, а затем — прочистить его и проверить на работоспособность.
  2. Следующий обязательный этап — чистка крышки с проверкой зазора холодного пуска и целостного состояния диафрагмы холодного пуска.
  3. Поплавок, устанавливаемый на карбюратор, должен обладать идеальной геометрией и быть целостным.
  4. Одна из самых распространённых неисправностей карбюратора ВАЗ 2110 — залипание игольчатого клапана. Для устранения неисправности нужно установить возвратную скобу, взятую из «классической» иглы или созданную из пружинки обычной шариковой ручки. Заворачивать электромагнитный клапан нужно с оптимальной аккуратностью, так как в противном случае резьба будет подпорчена в крышке.
  5. Следующий этап — корпус карбюратора. Гайки крепления должны быть тщательно затянуты к впускному коллектору.
  6. Насос-ускоритель нужно проверить на полноценную работу. С самых первых секунд открытия дроссельной заслонки должны виднеться бензиновые струйки из распылителей. Если струйки появляются не сразу, разгон автомобиля не будет быстрым. Для устранения дефекта нужно заняться рычагом, эксцентриком привода ускорителя и его диафрагмой. Нужно убедиться в чистом состоянии распылителя. Если же проблема заключается в диафрагме, устройство будет приводить к перерасходу топлива, нарушению работы мотора.

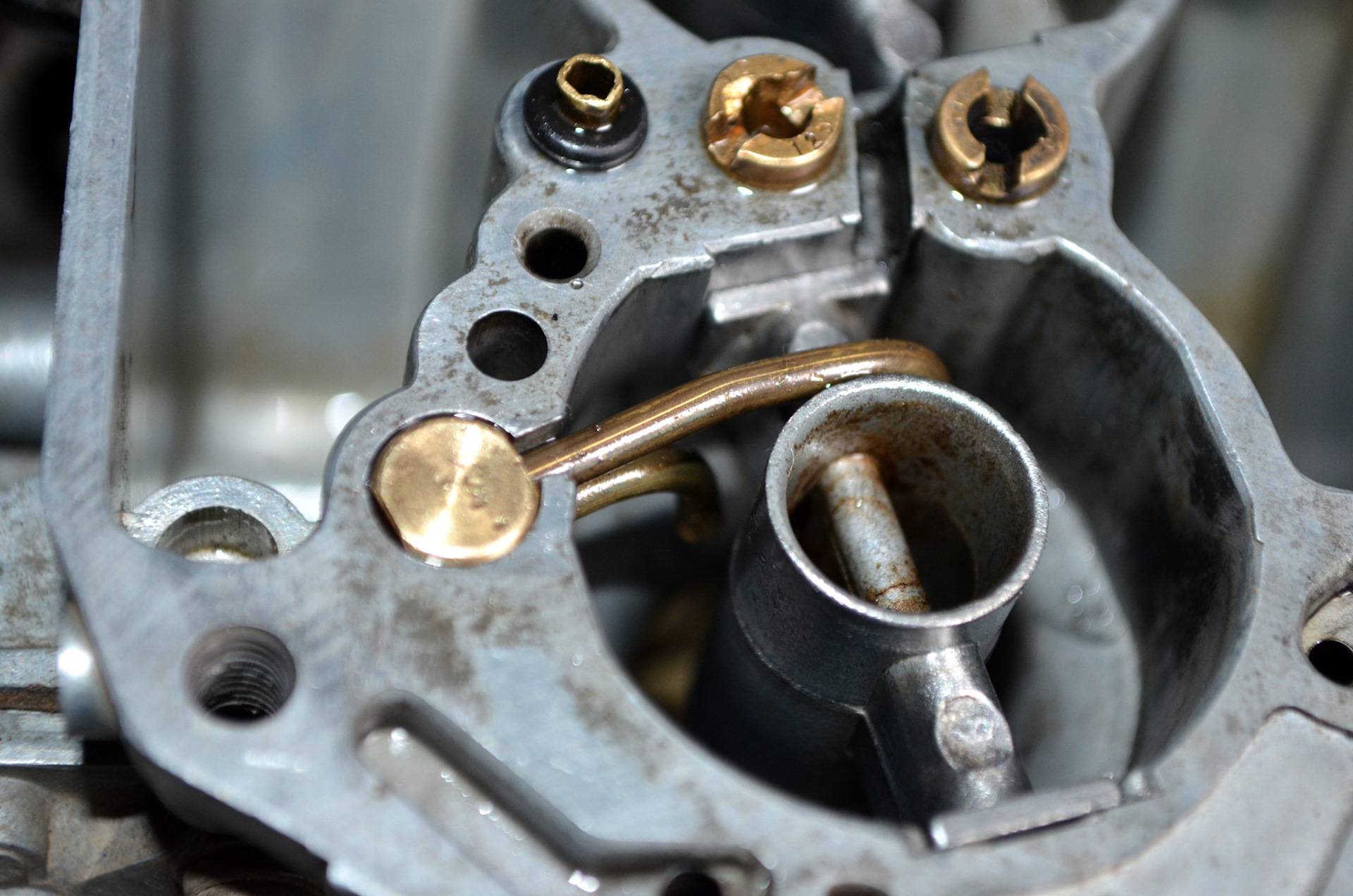

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя

Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор

Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

  1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
  2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
  3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
  4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
  5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

  1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
  2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
  3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Регулировка высоты для поплавков

У штангенциркуля потребуется его глубиномер, который необходимо будет вытащить на длину, равную тридцать четыре миллиметра. Если под рукой нет необходимого инструмента в виде штангенциркуля, то может выручить простая и обыкновенная линейка. Ее нужно будет приложить к картонной прокладке на крышке карбюратора и отмерить расстояние от верхней части всех поплавков до картонной прокладки. Расстояние должно равняться тем самым тридцати четырем миллиметрам, которые были отмерены. Если цифры не равны этому значения, то нужно будет подгибать рычаги и язычок, пока цифра не достигнет тридцати четырех миллиметров.

Неисправности

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

  1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
  2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
  3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Регулировка карбюратора «ВАЗ 2108»

Выполнив работы, описанные выше, приступаем непосредственно к производству регулировочных мероприятий, заключающихся в следующем:

1.1 Регулировка приводов

1.1.1 Дроссельная заслонка

Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:

  • При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
  • Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
  • При соблюдении данного условия фиксируем контргайку.
  • Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем положение воздушной заслонки, которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:

  • Ослабляем болт крепления тяги к рычагу.
  • Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
  • При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.
  • Вытягиванием рукояти привода проверяем степень закрытия заслонки.
  • Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
  • Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.

1.1.3 Настройка пускового устройства

Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:

  • Снимаем корпус воздушного фильтра.
  • Рукоять привода воздушной заслонки полностью вытягиваем.
  • Запускаем двигатель.
  • Посредством отвертки приоткрываем заслонку примерно на треть.
  • Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
  •  Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
  • Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
  • Настройка завершена.

1.1.4 Регулировка режима «холостого хода»

Корректность настройки режима «холостого хода» обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:

  • Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
  • Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
  • После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.

Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.

Регулировка привода дроссельной заслонки

На рисунках ниже показаны положения воздушной заслонки при утопленном и вытянутом подсосе.

Регулировка воздушной заслонки карбюратора ВАЗ 2104, 2105, 2106 и 2107 заключается в следующем:

  1. Утапливаем подсос.
  2. При помощи шлицевой отвертки отворачиваем винт фиксирующий тягу (пружина ставит ее вертикально).
  3. Закручиваем винт.
  4. Проверяем ход воздушной заслонки.

Если вы почувствовали, что приемистость двигателя крайне низкая, а динамика разгона оставляет желать лучшего, то рекомендуем вам обратить внимание на регулировку привода дроссельной заслонки, проще говоря — «газа». В данной регулировки лучше задействовать напарника

Из инструментов нам понадобится отвертка, фонарь, штангенциркуль и ключ на 8

Из инструментов нам понадобится отвертка, фонарь, штангенциркуль и ключ на 8.

  1. Утопите полностью «подсос» или закройте воздушную заслонку.
  2. Далее, напарник должен полностью выжать педаль газа до упора в пол. В этом случае воздушная заслонка должна полностью открыться, как показано на рисунке ниже. После отпускания педали «газа», заслонка должна полностью закрыться без каких-либо остаточных зазоров.
  3. При помощи штангенциркуля измеряем длину тяги — она должна составлять восемь сантиметров. Для тяги подгоняется при помощи вращения наконечников, предварительно открутив контргайки.
  4. Ставим тягу на место и повторно проверяем степень открытия воздушной заслонки при помощи педали «газа».

В данной статье мы описали вам, как самостоятельно отрегулировать карбюратор ВАЗ 2104, 2105, 2106, 2107. Надеемся, что наша статья оказалась для вас полезной.

Если за приводом не следить, то машина может глохнуть. Для этого потребуется простая крестовая отвёртка, и ключ рожковый 7 мм.

Выше показаны положения заслонки при вытянутом и утопленном «подсосе».

Для регулировки привода делаем следующее:

  1. утопите «подсос»;
  2. Отверните отверткой винт фиксации тяги (пружина вытолкнет ее вертикально)
  3. Затяните винт;
  4. Проверьте ход заслонки.

При неправильной настройке этого привода, у автомобиля падает приемистость двигателя и ухудшается динамика разгона. Настройка выполняется с помощником.

Понадобятся следующие инструменты: отвертка, рожковый ключ на 8, фонарик, линейка или штангенциркуль.

  1. Утопите полностью «подсос» (привод воздушной заслонки).
  1. Пусть ваш помощник полностью выжмет педаль «газа» до упора в пол. Дроссельная заслонка полностью откроется, как показано на рисунке ниже, можно посветить в первую камеру фонариком. При отпускании педали заслонка должна полностью перекрыть первую камеру без каких-либо зазоров. Если есть зазоры, то переходите к следующему пункту.
  1. Далее измеряем штангенциркулем длину тяги, должно быть ровно 8 см. Чтобы подогнать длину тяги до необходимого размера, вращайте наконечники, отвернув контргайки.

После всех этих проделанных операций поставьте тягу на место и повторите проверку. В наше время тяги выполняются из некачественной пластмассы, которая со временем даёт усадку. Поэтому нужно через неделю-две проверить работу тяги.

Мы рассмотрели все способы как выполнить регулировку карбюратора своими руками. Надеемся вам помогла эта статья, если остались вопросы, задавайте их в комментарих и мы обязательно ответим.

Видео — Регулировка Солекс своими руками

https://youtube.com/watch?v=zXsp8ev5iA0

Настройка «х/х»

Регулировка карбюратора «Солекс» без выполнения данного пункта не имеет смысла, а потому выполнение данной настройки требует особого внимания. Итак, приступаем:

Выставляем уровень, прогреваем и глушим двигатель

Закручиваем винт регулировки «качества» (поз.2) топливной смеси до упора (по часовой стрелке) с соблюдением мер предосторожности. После этого отворачиваем его же на 5-6 оборотов в обратном направлении. Запускаем силовой агрегат и полностью убираем «подсос»

Посредством винта регулировки «количества» (поз.1) топлива производим регулировку оборотов до момента устойчивой работы двигателя с одновременным возникновением минимального разряжения в штуцере вакуумного опережения. Показания тахометра должны находиться в диапазоне 500-1200 об/мин. Путем вкручивания винта «качества» добиваемся неустойчивой работы силового агрегата, после чего, открутив (медленно) винт на 1,5 оборота, возвращаем работу двигателя в устойчивый режим. Медленно вращая винт «качества» добиваемся показаний тахометра 850-900 об/мин в режиме «х/х»

Запускаем силовой агрегат и полностью убираем «подсос». Посредством винта регулировки «количества» (поз.1) топлива производим регулировку оборотов до момента устойчивой работы двигателя с одновременным возникновением минимального разряжения в штуцере вакуумного опережения. Показания тахометра должны находиться в диапазоне 500-1200 об/мин. Путем вкручивания винта «качества» добиваемся неустойчивой работы силового агрегата, после чего, открутив (медленно) винт на 1,5 оборота, возвращаем работу двигателя в устойчивый режим. Медленно вращая винт «качества» добиваемся показаний тахометра 850-900 об/мин в режиме «х/х»

В случае возникновения сбоев в работе немного выкручиваем винт качества. Два последних пункта необходимо выполнять до момента, когда устойчивая работа силовой установки не совпадет с соответствующими показаниями тахометра (смотри выше). Настройка выполнена.

Винты регулировки системы холостого хода: 1 — датчик-винт регулировки количества горючей смеси; 2 — винт регулировки качества (состава) горючей смеси; 3 — уплотнительное кольцо; 4 — заглушка канала установки винта качества горючей смеси

При выполнении вышеописанных действий, имеющих своей целью настройку режима «х/х» могут возникнуть проблемные вопросы, на которые мы постараемся дать вам правильные ответы. Самым распространенной проблемой является следующая: двигатель не «отвечает» на манипуляции с винтом регулировки «количества» топлива. Данный симптом свидетельствует о поступлении в канал «х/х» большого количества бензина. Причинами данного явления могут быть: — несоответствие размеров жиклера «х/х»;

  • электромагнитный клапан (заглушка) установлен некорректно. Неплотный монтаж позволяет «подсасывать» бензин минуя жиклер;
  • деформация посадочного места жиклера (самого жиклера) «х/х». В заключение нашего повествования предлагаем информацию о некоторых нюансах, иногда возникающих в процессе регулировки карбюраторов «Solex».

Случается, что при реализации схемы настройки описанной выше, конечный результат абсолютно не устраивает автолюбителя. Силовой агрегат в режиме «х/х» работает нестабильно. Причинами «капризности» двигателя являются:

  • некорректное функционирование экономайзера принудительного «х/х»;
  • частичное загрязнение основных элементов карбюратора (каналы, жиклеры и т.д.);
  • уровень топлива не соответствует стандартному.

В данном случае необходимо предпринять одно из следующих действий:

  • Выявление и устранение неисправности;
  • Открутить вин регулировки «качества» топливной смеси и добиться стабилизации числа оборотов коленчатого вала. После чего, винтом регулировки «количества» топлива довести число оборотов до показателя 850.

Регулировка карбюратора «Солекс» завершена.

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Карбюратор

Внешний вид карбюратора

1 – блок подогрева зоны дроссельной заслонки; 2 – штуцер вентиляции картера двигателя; 3 – крышка ускорительного насоса; 4 – электромагнитный запорный клапан; 5 – крышка карбюратора; 6 – шпилька крепления воздушного фильтра; 7 – рычаг управления воздушной заслонкой; 8 – крышка пускового устройства; 9 – сектор рычага привода дроссельных заслонок;

10 – колодка провода датчика-винта ЭПХХ; 11 – регулировочный винт «количества» смеси холостого хода; 12 – крышка экономайзера; 13 – корпус карбюратора; 14 – штуцер подачи топлива; 15 – штуцер отвода топлива; 16 – регулировочный винт состава смеси холостого хода (по стрелке); 17 – штуцер для подачи разрежения к вакуумному регулятору зажигания.

Схема устройства и работы карбюратора

I – первая камера; II – вторая камера; 1 – рычаг привода ускорительного насоса; 2 – регулировочный винт; 3 – диафрагма пускового устройства; 4 – воздушный канал пускового устройства; 5 – электромагнитный запорный клапан; 6 – топливный жиклер холостого хода; 7 – главный воздушный жиклер первой камеры; 8 – воздушный жиклер холостого хода; 9 – воздушная заслонка; 10 – распылитель главной дозирующей системы первой камеры; 11 – распылители ускорительного насоса; 12 – распылитель главной дозирующей системы второй камеры; 13 – распылитель эконостата; 14 – главный воздушный жиклер второй камеры; 15 – воздушный жиклер переходной системы второй камеры; 16 – канал балансировки поплавковой камеры; 17 – поплавковая камера; 18 – игольчатый клапан; 19 – калиброванное отверстие перепуска топлива в бак; 20 – топливный фильтр карбюратора; 21 – штуцер подачи топлива; 22 – диафрагма экономайзера мощностных режимов; 23 – топливный жиклер экономайзера мощностных режимов; 24 – шариковый клапан экономайзера мощностных режимов; 25 – поплавок; 26 – топливный жиклер эконостата с трубкой; 27 – топливный жиклер переходной системы второй камеры с трубкой; 28 – эмульсионная трубка второй камеры; 29 – главный топливный жиклер второй камеры; 30 – выходные отверстия переходной системы второй камеры; 31, 33 – дроссельные заслонки; 32 – щель переходной системы первой камеры; 34 – выходное отверстие системы холостого хода; 35 – блок подогрева зоны дроссельной заслонки; 36 – регулировочный винт состава (винт «качества») смеси холостого хода; 37 – штуцер вентиляции картера двигателя; 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 – главный топливный жиклер первой камеры; 40 – эмульсионная трубка первой камеры; 41 – шариковый клапан ускорительного насоса; 42 – диафрагма ускорительного насоса.

Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор. На двигателях -2108, -21081 и -21083 устанавливаются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дроссельных заслонок. Привод дроссельных заслонок — механический, тросовый. Карбюраторы имеют сбалансированную поплавковую камеру, систему отвода картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромагнитный запорный клапан холостого хода. Двигатель -21081 комплектуется карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010. Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

  • в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
  • для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

Из описанных выше аспектов и особенностей карбюраторов Солекс можно сделать простой вывод: для разных объемов двигателя нужно подбирать соответствующую конфигурацию, обеспечивающую качественное создание горючей смеси.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

  • При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
  • При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
  • Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года

Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.
