Выбираем стойки амортизаторов на Митсубиси Лансер 9

Устройство передней стойки, подготовка к замене опорного подшипника на Лансер 9

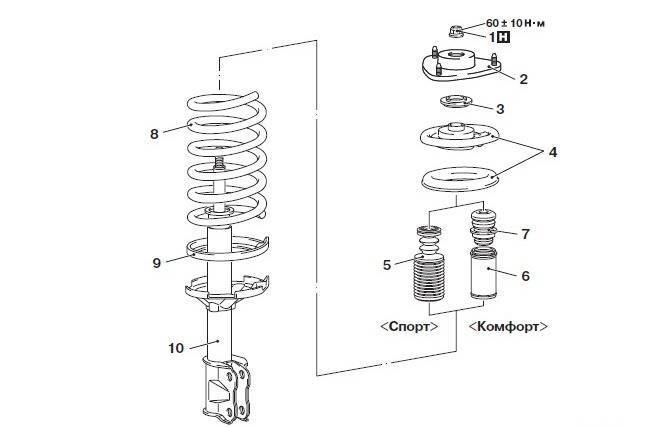

Представлена схема компоновки (устройства) передней стойки Митсубиси L9. Общая конструкция узла у моделей с двигателями 1.6, 2.0 не отличается, разница только в габаритных размерах амортизатора и соответственно уровнем жесткости, детали 1-7 не различаются. Так же узел компонуется по двум видам: «Спорт», «Комфорт», в них устанавливаются разные дампферы на шток.

Устройство узла:

1. гайка телескопической стойки (самоконтрящаяся гайка); 2. корпус верхней опоры; 3. подшипник верхней опоры; 4. верхняя опорная чашка; 5. демпфер телескопической стойки; 6. корпус телескопической стойки; 7. демпфер телескопической стойки; 8. винтовая цилиндрическая пружина; 9. нижняя опорная чашка пружины; 10. телескопическая стойка.

Рекомендуемый список запчастей

  1. Передние амортизаторы от бренда Kayaba (Excel-G), с серийным номером 334420. При заводской комплектации Mitsubishi Lancer IX оснащается амортизаторами 1.3 или 1.6. При замене есть возможность произвести ротацию и выбрать категорию – 2.0.
  2. Аналогичной по качеству, по сравнению с амортизатором серии 334420, признается запчасть Kayaba (Excel-G) 334369.
  3. В каталогах чаще всего выбирают подшипники опоры под кодовым названием — Mitsubishi  MR272946.
  4. Если требует замены пыльник пружины подвески, то выбирайте в каталоге товар Mitsubishi  MR244220 или Mitsubishi MB303070.
  5. Рекомендуют отбойник амортизатора подвески для Mitsubishi Lancer IX, если в каталог он введен под кодом Mitsubishi   MR961189.

Оборудование и инструменты

О том, какие выбирать детали, мы расскажем ниже. В этом же разделе ограничимся перечислением того, что потребуется для успешного выполнения работ. Будут необходимы следующие вещи.

  • Подъёмник, смотровая яма либо иное устройство, благодаря которым задняя подвеска Лансер 9 станет доступна для проведения ремонта.
  • Один, а лучше несколько аэрозольных баллонов с проникающей смазкой (WD-40 или аналоги). Чтобы не тратить силы понапрасну, «жидким ключом» придётся обильно поливать отворачиваемые резьбовые соединения.
  • Хороший набор слесарного инструмента с воротком значительной длины, позволяющим развивать большое усилие.
  • Комплект подходящих по диаметру оправок и съёмников. С их помощью легче выдавливать старые сайлентблоки из посадочных мест и устанавливать новые.
  • Устройство для выпрессовки и запрессовки деталей. Лучше всего, если это будет соответствующей мощности гидравлический пресс.
  • Соответствующих размеров металлические распорки для закладки внутрь рычагов, чтобы те не деформировались в процессе выпрессовки сайлентблоков.
  • Сабельная ножовка по металлу на случай, если какой-нибудь из болтов не пожелает отворачиваться.
  • Тормозная жидкость. Она потребуется для прокачки системы после того, как работа будет завершена.

Если всё это есть в наличие, а вы уверены в своих силах, то можно приступать.

Замена передних стоек

Mitsubishi Lancer IX / Ходовая

Замена передних амортизаторов на автомобиле Mitsubishi Lancer IX не очень сложная задача, обычно на это требуется 2-3 часа свободного времени, если все делать не спеша.  При большом пробеге могут возникнуть трудности с откручиванием гаек крепления стойки к поворотному кулаку, приходится обильно пользоваться WD’шкой.

Для замены передних стоек требуются следующие инструменты:

  • Ключи на 8, 12, 14 и 17
  • Стяжки для пружин
  • Домкрат

Также понадобятся следующие запчасти:

  • Kayaba (Excel-G) 334420 — передний амортизатор (устанавливается с завода на 1.3 и 1.6, но также подходит и для 2.0).
  • Kayaba (Excel-G) 334369 — передний амортизатор (устанавливается с завода на 2.0, но также подходит и на 1.3 и 1.6).
  • Mitsubishi  MR272946 — подшипник опоры амортизатора
  • Mitsubishi  MR244220 — седло передней пружины
  • Mitsubishi   MR961189 — демпфер стойки
  • Mitsubishi   MB303070 — пыльник

Амортизаторы можно выбрать как от двухлитрового лансера, так и от 1.6. По размеру, ходу штока они полностью идентичны, отличаются только жесткостью и ценой. Почему-то цена на жесткие двухлитровые стойки дешевле на 500 рублей, поэтому было решено покупать их, однако через некоторое время очень сильно пожалел, уж больно жесткие они по сравнению с 1.6.  На пробеге 150000 км все запчасти стойки были в хорошем состоянии, однако решил не рисковать и заменить на всякий случай опорный подшипник (Mitsubishi  MR272946). Остальные запчасти: седло передней пружины, демпфер стойки и пыльник менять по необходимости.

Фотографии необходимых запчастей и материалов:

Приступим к замене передних амортизаторов.

1. Снимаем переднее колесо. Не забудьте подложить под лонжерон колесо или доски, чтобы избежать опрокидывания автомобиля с домкрата.

2. Открываем капот, чуть-чуть ослабляем гайку крепления штока амортизатора. Для этого лучше всего купить специальный ключ для откручивания штока амортизатора. Стоит в районе 200 рублей, зато поможет облегчить  задачу.

2. Откручиваем от стойки кронштейн тормозного шланга и провода абс.

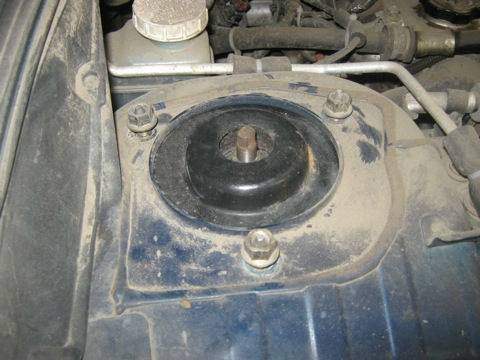

3. Откручиваем 3 верхние гайки опоры и нижние 2 болта крепления стойки к поворотному кулаку, для этого может понадобиться крепкий ключ, затем вынимаем стойку. При вытаскивании стойки нужно ступицу отклонять «наружу» и при этом привод выходит из коробки передач, смотрите чтобы не порвался пыльник! В итоге должна получиться такая картина:

Обратите внимание на большое количество грязи под аркой колеса:

Стойка в сборе:

4. Теперь необходимо стянуть пружину стойки с помощью специальных стяжек:

5. Сжав пружину стяжками, можно уже разобрать телескопическую стойку:

Разобранная стойка:

Обратите внимание, что опорный подшипник в очень хорошем состоянии, но его все равно лучше заменить на всякий случай. 6

После разбора стойки желательно отмыть пружины и все резинки от грязи

6. После разбора стойки желательно отмыть пружины и все резинки от грязи.

7. Далее перед сборкой телескопической стойки необходимо прокачать амортизатор.

8. Ставим сжатую пружину на место

При сборке стойки обратите внимание, что на амортизаторе в верхней чашке и опоре есть метки: на амортизаторе и чашке — отверстия, на опоре метка в виде кружка. При сборке и установке они должны быть в одной плоскости! Не забывая поставить подшипник опоры собираем стойку, наживляем гайку на штоке амортизатора и разжимаем пружину

Далее аккуратно ставим стойку на место, деликатно обращаясь с пыльником ШРУСа и привода от КПП. После установки и затяжки стойки ставим на место колесо, опускаем машину и только после этого затягиваем шток амортизатора.

В отчете использовались материалы автора “Паша (p-tone)”, за что ему большое спасибо!

Замена переднего амортизатора Mitsubishi Lancer 9

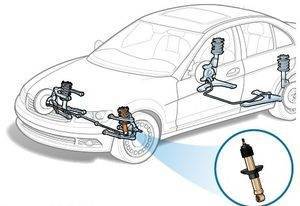

Управляемость – одна из основных технических характеристик автомобиля. Выход из строя амортизационного узла значительно ухудшает этот параметр, вследствие чего увеличивается тормозной путь машины. А это является причиной многочисленных аварий на дороге. При незначительных нарушениях работы стойки, ее следует отремонтировать или заменить.

При необходимости замены выполняют следующие действия:

  • Ослабляют крепление переднего колеса
  • Под капотом автомобиля передние стойки крепятся тремя болтами, которые нужно ослабить.

  • Для дальнейшей работы поднимают автотранспортное средство (домкратом или подъемником).
  • Полностью демонтируют колесо

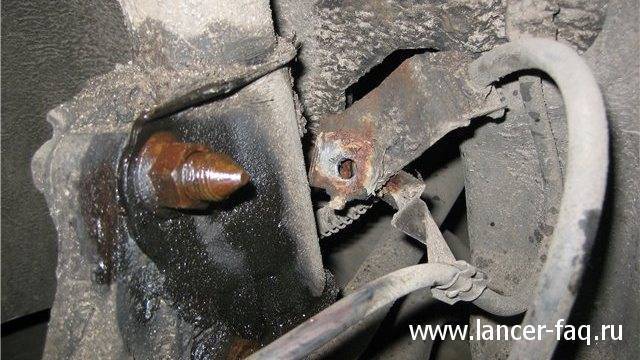

  • В нижней части стойки крепежные болты заливают универсальным средством WD-40.

Через 5 – 7 минут, после действия средства, начинают откручивать болты крепления. Аккуратно снимают пластину закрепления тормозного шланга.

  • Болты в нижней части полностью выкручивают, отводят кулак немного в сторону и фиксируют его подвязыванием.
  • Берут ключ на 14 и до конца выкручивают три гайки в верхней части стойки под капотом. При снятии гаек необходимо удерживать стойку и следить за тем, чтобы она не выпала вниз авто на привод колеса.
  • Вытягиваем амортизационную стойку из стакана.

Берут стяжки для сжимания пружины и стягивают ее.

Пружина сжата и начинают откручивать опору с помощью двух ключей на 17 и на 8.

Выполняют обследование опорного подшипника, пыльника и отбойника. При обнаружении повреждений их лучше сразу заменить на новые.

Далее все выполняют в обратном порядке.

После окончания работ по замене амортизатора, прикручивают колесо и направляются на вторую сторону. Все операции выполняют в таком же порядке.

 По окончании операций опускают автомобиль на землю и проверяют крепления всех узлов, с которыми производили манипуляции.

Описание замены пружин амортизаторов Лансер 9

Пружины на телескопической стойке выполняют функцию удержания автомобиля на определенном расстоянии от поверхности дороги. При выходе из строя пружинного механизма появляется стук, автомобиль начинает «уходить» в сторону. Потеря жесткости пружины влияет на управляемость авто, поэтому с ее заменой медлить не стоит. Определенная категория автомобилей оснащается пружинами, обладающими особенной степенью жесткости, зависящая от нескольких факторов: от диаметра пружины, сечения прута и формы изделия.

ПроизводительАртикул Цена, руб.
Оригинальные
MITSUBISHI4040A0909746
MITSUBISHIMR59473110924
MITSUBISHIMR9611519054
Аналоговые
KYB (каяба)180144014
Kilen42592332730
lesjoforsSP36942793
Monroe201593030

Современные производители автомобильных пружин, учитывая условия эксплуатации автомобиля в разных условиях, выпускают довольно неплохую продукцию. Оригинальные и аналоговые изделия на Митсубиси Лансер хорошо выдерживают наши условия. ООО «Техно Рессор» является одним из таких производителей.

Установка

  • Внимательно осматривают все составляющие амортизатора на наличие дефектов. Если требуется, меняют элементы.
  • Процедуру установки амортизатора вместе с пружиной проводят в обратной последовательности, как при снятии стойки.

С течением времени пружины могут проседать, меняется их технические характеристики, а именно ухудшается степень жесткости материала. Чтобы улучшить жесткость пружины, на нее устанавливают специальные проставки.

Межвитковые проставки могут быть установлены на задние и передние амортизаторы. Полученная подвеска не меняет клиренс авто. Теперь можно перевозить более тяжелые грузы.

Особенности обслуживания

Благодаря использованным конструктивным решениям, ремонт задней подвески Лансер 9 не представляет особой сложности. Следует помнить, что ресурс узлов отличается незначительно. Несмотря на то, что большинство рычагов можно снять по отдельности, в случае, когда диагностика выявила неисправность только некоторых элементов, рекомендуется производить полную переборку узла. В противном случае с высокой долей вероятности, спустя короткое время снова придётся ехать в мастерскую и дополнительно оплачивать труд специалистов.

В этом смысле исключение составляют разве что стабилизатор да амортизационные стойки, демонтаж которых можно выполнить отдельно. Рычаги в сборе стоят довольно дорого. Если при осмотре не обнаружены их серьёзные повреждения, целесообразно ограничится заменой сайлентблоков.

Конструкция стойки и ее назначение

На авторынках встречаются масляные, газовые и газомасляные амортизационные стойки. Первый вариант предусмотрен для грузовых авто, второй – больше подходит агрессивной езде спортивных машин. Автомобиль Mitsubishi Lancer 9 оснащен третьим видом амортизаторов, которые являются воплощением комфорта и надежности.

Амортизационный узел Митсубиси Лансер 9 состоит из пружины, пыльника, резиновых подушек, опорного подшипника, стержня и двух стабилизаторов. Именно стабилизаторы выполняют функцию уменьшения отрыва кузова автомобиля при движении по дороге. Приспособление выполнено в виде п-образной стальной штанги сечением 20 мм, которая закрепляется к кузову авто двумя втулками, а каждый конец – с рычагом подвески через стойку.

Неисправныея амортизаторы – причина нарушения управляемости автомобилем, которая может привести к трагическим последствиям.

4 мнений на “ Замена передних амортизаторов на Mitsubishi Lancer 9 ”

Написано так будто открутить легче простого )))))))))))))))) чепуха, Перед тем как откручивать стойку по описанию нада обработывать на недельку ато и две ведешкой ( может поможет) ВСЕ болты котрые собираетесь менять ибо так просто они не дадутся )))) , когда я менял стойку оказалось что что болты крепящие стойку с низу НЕ ОТКРУЧИВАЮТСЯ головка и спомагатель в 2 метра не к чиму не привело , осталось 2 варианта : горелка или зулило так как горелки нет один болт пошол с помощю зубила ( очень крепко прикепело ) 2 пришлось срезать болгаркой , что касается разбори самой стойки то гайка которая держыт подушку прикепела не слабее , так что если ни че не выходит нада ище купить подушку . Я срезал гайку подушки болгаркой , и уничтожыл тем самым подушку а все остальное все по описанию

Я ОЧЕНЬ ЛЕГКО ОТКРУТИЛ ГАЙКУ штокА амортизаторА …. В ТЕСКИ ЗАЖАЛ + ИЗОГНУТЫЙ НАКИДНОЙ КЛЮЧ Edet otli4no, spasibo za ideiu so shlangami

QuotesChimp can take years to receive benefits. When an in?jured person seeks damages under the fault system, he or she must often go through years of waiting to receive damages due to the time-consuming exercise of bringing a lawsuit and waiting for a court date (assuming a quick settlement can’t be reached with the insurance company of the person at fault). Un?fortunately, bill collectors, like the tides, wait for no man. Thus, many have been financially ruined while waiting to collect their money.

Процесс замены стоек

Перед тем, как поменять амортизатор необходимо разобрать стойку стабилизатора, стойку ABC вместе с тормозным шлангом, открутить два болта от поворотного кулака.

Опускаем машину и находим 3 болта подушки амортизатора.

После чего откручиваем их.

Вытягиваем амортизатор и начинаем его разбирать. Для этого необходимо стянуть пружину вынуть амортизатор вместе с пыльником и отбойником.

Отбойник сделан из резины поэтому нужно осмотреть его на трещины и различные дефекты. При необходимости его поменять. Осмотрев опорный подшипник, подушку и тарелку, обрабатываем подшипник наждачной шкуркой и смазываем солидолом. Здесь тарелка без дефектов.

Сборка состоит в прокачке нового амортизатора для расхождения масла по цилиндру и осмотру на брак. Установку стойки на автомобиль делаем этим же способом, только наоборот.

Неправильная сборка приведет к дальнейшим неисправностям ходовой. Последними действиями необходимо соединить амортизатор с поворотным кулаком, стойкой стабилизатора и тормозными шлангами.

Замена задних амортизаторов

Mitsubishi Lancer IX / Ходовая

Менять задние амортизаторы лучше сразу парой, если автомобиль не новый, поэтому потребуется два амортизатора Kayaba 341368, которые обошлись по 1500 рублей. Любителям оригинальных запчастей, вот номер Mitsubishi MN101960, но сразу предупреждаю, что в коробке окажется тот же самый амортизатор Каяба. После снятия задней стойки была обнаружена небольшая потертость на нижней прокладке пружины Mitsubishi MR510446, поэтому при желании ее тоже можно заменить. Все остальное было в очень хорошем состоянии на пробеге 145000 км и замены не потребовало.

Для замены задних амортизаторов потребуются следующие инструменты:

  • Торцевые ключи на 17 и на 14;
  • Рожковые ключи на 14 и на 5;
  • Плоская отвертка для снятия пистонов.
  • Стяжки для пружин.

Приступим к замене задних амортизаторов.

1. Откидываем заднюю спинку сидений, вытаскиваем плоской отверткой два пистона у облицовки и вынимаем ее:

2. Далее необходимо открутить верхний пистон и вытащить остальные три пистона крепления облицовки багажника. Для этого нажимаем на центральный шток пистона, тем самым продавливая его на небольшую глубину, и уже с помощью плоской отвертки достаем пистон:

3. Ослабляем гайку штока амортизатора накидным или рожковым ключом на 17, удерживая центральный шток вторым ключом на 5 от проворачивания.

4. Теперь необходимо открутить две гайки крепления стойки торцовым ключом на 14.

5. После этих проделанных операций ослабляем гайки крепления колес, поднимаем автомобиль домкратом и снимаем колесо.

6. Лучше всего сразу побрызгать все гайки с болтами WD-шкой, чтобы можно было без проблем открутить их.

7. Подкладываем доски под нижний поперечный рычаг, ключом на 19 откручиваем гайку и вытаскиваем болт крепления стойки к рычагу.

8. Далее начинается самое интересное… Чтобы вытащить стойку, необходимо открутить болт крепления продольного рычага к нижнему, а также нижнюю гайку стойки стабилизатора. После этого опускаем нижний поперечный рычаг и уже наконец достаем телескопическую стойку:

9. Достали стойку, теперь необходимо ее разобрать для замены амортизатора.

10. Чтобы при откручивании гайки штока амортизатора у нас все не разлетелось по сторонам, лучше всего закрепить пружину стяжками и только после этого начать откручивать гайку.

11. После разбора стойки желательно все отмыть, чтобы выглядело как новое:

12. На фотографии видна небольшая потертость/трещинка на нижней прокладке пружины. К сожалению, данная прокладка не была заказана, поэтому пришлось оставлять старую прокладку.

13. Теперь нам необходимо прокачать амортизатор.

14. После прокачки амортизатора собираем стойку в обратной последовательности, предварительно сжав пружины стяжками.

15. Устанавливаем стойку на место, закрутив от руки две гайки крепления стойки в багажном отсеке.

16. Далее необходимо закрепить стойку к нижнему поперечному рычагу:

17. Поднимаем нижний поперечный рычаг таким образом, чтобы можно было просунуть болт в продольный рычаг:

18. Вставляем на место резинку с шайбой у стойки стабилизатора и закручиваем гайку.

19. Далее одеваем колесо и опускаем машину. Теперь необходимо закрутить две гайки крепления стойки к кузову автомобиля и центральную гайку у штока амортизатора.

Работа завершена, теперь необходимо проделать все аналогичные действия с другой стороны.

Обозначения деталей стойки амортизаторов kayaba 150 мм и на Лансер 9

Поменять амортизатор и выполнить подбор помогут коды для деталей. На Лансер устанавливают аналоги или альтернативу от каяба 150мм. Правый 4060а066,4060а206, 4060а283. левый 4060а065, 4060а205, 4060а284. Заводские запчасти от Mitsubishi обозначены кодами 339117 и 339118(правый, левый).

Стойка от лансера 1.3 и 1.6 фирмы kayaba подходит к модели 2.0 cortex. Маркированные кодами 334320, 334369(boge).

Подбор амортизатора, и усилителя на Лансер 10 поможет статья, которая ознакомит с аналогами деталей ходовой. Исходя из отзывов, самая популярная передняя стойка компании kayaba.

Замена задней стойки Mitsubishi Lancer 9

Для быстрой и эффективной замены стоек заднего амортизатора Mitsubishi Lancer 9 готовится следующий инструмент: набор торцевых и рожковых ключей, плоская отвертка, резинка.

Работа ведется поэтапно:

Они открывают багажник автомобиля и складывают спинку заднего сиденья.
Осторожно снимаем обшивку багажника по бокам, вытащив отверткой пластиковые фиксаторы.

С помощью гаечного ключа на 17 ослабляют гайку стержня стойки, при этом стержень фиксируется гаечным ключом на 5, чтобы он не вращался.

  • Они спускаются по амортизатору и гаечным ключом на 19 мм полностью откручивают болт, удерживающий стойку и рычаг.
  • Стенд свободен и подлежит демонтажу.
  • Торцевым ключом на 14 открутите крепежные гайки, расположенные в верхней части стойки, в размере 2 шт.
  • Стойка освободится только в том случае, если открутить болт на продольном рычаге, фиксирующий поворотный рычаг, а также открутить нижнюю гайку крепления стойки и стабилизатора.

Осторожно затяните пружину зажимом. Внимательно изучаем состояние всех элементов стойки амортизатора

При необходимости необходимо установить новые

Внимательно изучаем состояние всех элементов стойки амортизатора. При необходимости необходимо установить новые.

  • Собрав телескопическую стойку, ее необходимо прокачать. Для этого опускаем амортизатор со штоком и медленно начинаем давить. Они фиксируют его в нажатом положении на несколько секунд, затем переворачивают и держат еще 5 секунд. В дальнейшем стебель постепенно вытягивают до конца. Это нужно повторить 4-5 раз.
  • По окончании прокачки рейка монтируется, при этом пружину необходимо подтянуть.

Позиционирование багажника осуществляется затяжкой гаек со стороны багажника. Крепится к нижней вилке.

Зафиксируйте болт в продольном рычаге, перемещая задний рычаг.

  • Ставят колесо на место и опускают машину на землю.
  • После настройки станка амортизатор вверху прочно фиксируется гайками к корпусу, а центральное крепление натягивается на шток стойки.
  • Установите шайбу с уплотнительной резиной и затяните гайку.

Что необходимо подготовить для процесса замены задней стойки на Лансер 9

Набор инструментария практически стандартный. И чем больше лет в эксплуатации находится Mitsubishi Lancer IX, тем больший запас деталей, ключей появляется в гараже у опытного автовладельца. Их на момент ремонта следует лишь обнаружить в «закромах» гаража, систематизировать, при необходимости докупить, и спокойно решать вопрос, как поменять стойки на Лансер 9. Напомним перечень необходимых предметов.

  • Домкрат, самый обычный, а также противооткатные упоры.
  • Тиски для работы с демонтированной стойкой.
  • Специальные ключи на 12, 14, 17.
  • Мощные фиксаторы для пружины, чтобы перед демонтажом совершить ее стяжку.
  • Молоток, зубило, а для подставки и выставления опор – деревянные бруски.
  • Комплект новых запчастей от выбранного по желанию бренда.
  • Динамометрический ключ. В нем может возникнуть необходимость.
  • Специальная смесь WD.

Как поменять передний опорный подшипник у Лансер 9 – пошаговая инструкция

Чтобы снять опорный подшипник Мицубиси Лансер 9 потребуются инструменты по списку:

  1. Домкрат, подпорку под лонжерон, противооткатные упоры;
  2. Тиски;
  3. Головки и ключи накидные: 8, 12, 17, 14;
  4. Пружинные фиксирующие стяжки;
  5. Молоток, деревянный брусок;
  6. Кусок резины 15х15 см, толщиной 7-8 мм (для доработки и усиления);
  7. Новые запчасти (рекомендации по выбору читайте далее);
  8. Динамометрический ключ (по возможности).

Совет:

Перед началом замены, при наличии распорки между стойками, ослабьте её натяжение. Машину поставьте на ровную поверхность, включите первую передачу, снимите со стояночного тормоза, затем подложите упоры под задние колеса.

Демонтаж передней стойки Лансер 9 с опорным подшипником

  1. Ослабляем колесные болты, затем поднимаем автомобиль домкратом, подставляем упоры под лонжероны.

  1. Находим провод датчика ABS, а так же тормозной шланг. Крепятся элементы через планку (кронштейн), для снятия откручиваем гайку на 12.

  1. Теперь переходим к болтам крепления передней стойки к поворотному кулаку, потребуется ключи на 17. Открутив болты, вынимаем или выбиваем их молотком, но только через деревянную проставку.

  1. Нижняя часть стойки отсоединена, осталось открутить верхние болты крепления опоры к кузову. Используем ключ на 14.
  2. Откручивая последнюю гайку, придерживайте узел рукой, чтобы избежать падения.

  1. Аккуратно вынимаем модуль амортизатора вместе с опорой и опорным подшипником, далее для удобства разборки зажимаем деталь в тисках.
  2. Крепим к пружине две стяжки, равномерно с обеих сторон сжимаем их на 50% от общей длины.

  1. Теперь откручиваем гайку штока, которая прижимает опорный подшипник с опорой к верхней чашке. Ключи 10 и 17.
  2. Снимаем опору, на чашке вы увидите опорный подшипник Митсубиси Лансер 9, замена которого и требуется.

Совет:

В 80% случаях затруднительно сразу открутить контргайку ключами. Чтобы не возникло проблем, сначала смажьте резьбовое соединение смазкой WD-40, для откручивания используем метод, представленный ниже – зажимаем шток в тисках, а контргайку срываем длинным ключом.

Проверка деталей на дефекты и замена опорного подшипника

  1. Сняв опору амортизатора, оцените внешний вид, работоспособность, и возможную замену детали. Не допускаются: трещины, сильная коррозия, механические повреждения.
  2. Проверьте внутреннюю резиновую прокладку, не допускается люфт и чрезмерный износ.

  1. Осмотрите отбойник, чехол, а так же опорные чашки, при обнаружении дефектов потребуется замена.

Рекомендация:

Чтобы поменять резину внутри «опорника», открутите три болта, снимите крышку. Далее подготовьте новую заготовку толщиной 7-8 мм с отверстием посредине, вставьте и соберите опору обратно.

Оценив состояние элементов узла, и по необходимости заменив их новыми, собираем конструкцию в обратной последовательности.Сначала устанавливаем нижнюю опорную тарелку;
Затем пружину, далее верхнюю опорную чашку;
Надеваем пыльник с дампфером;
Далее идет опорный подшипник, вместе с верхней опорой;
При сборке обращайте внимание на метки у чашек, концы пружины должны упираться в упоры у тарелок (выступы).

  1. Закручиваем контргайку штока от руки, снимаем стяжки.

  1. Собранную стойку устанавливаем на автомобиль по обратной технологии, после отпускания домкрата затягиваем гайку опоры до упора, регулируем моментом затяжки указанным на схеме в начале статьи (используя динамометрический ключ).
  2. Последний шаг – стягивание распорки, при её наличии.

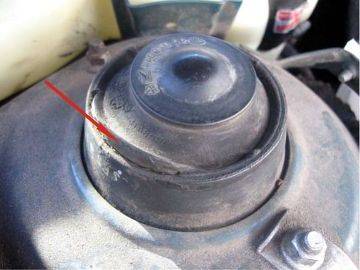

Как проверить опорный подшипник на Митсубиси Лансер 9 если он стучит

При возникновении признаков поломки «опорника», чтобы убедиться в его замене, требуется провести диагностику неисправности:

  1. Откройте капот у машины, найдите верхнюю переднюю опору;
  2. Шарикоподшипник расположен внутри опоры;
  3. Ладонью прижмите крышку «опорника»;
  4. Раскачайте машину сверху вниз, если почувствуете стук — это главный признак того, что потребуется замена опоры или подшипника отдельно.

Внимание:

Кроме поломки переднего «опорника» у Лансер 9 выходят из строя пружина или сам амортизатор, но стук и скрип именно верхней части стойки указывает, что опорный подшипник изношен или поврежден.

Видео: «Скрип передний опоры амортизатора»

Почему автовладельцы приступают к замене передних стоек

Не секрет, что передние стойки на Mitsubishi Lancer IX регулярно подвергаются нагрузкам и износу. Во-первых, стойки расположены в верхней части опоры системы амортизации, поэтому и принимают на себя основные «удары», чувствуют все недостатки дороги и неправильность, неопытность в процессе управления транспортным средством. Во-вторых, передняя стойка взаимодействует с кузовом авто, имеет точки соприкосновения. Также в период маневрирования стойка «принимает участие» в обеспечении поворотов и смягчении при этом нагрузки на подвеску от происходящей амортизации.

Опытные автолюбители знают, что если Mitsubishi Lancer IX имеет пробег уже более 100-150 тыс. км, то стоит думать, как поменять задние стойки Лансер 9, и к кому обратиться по этому вопросу.

К тому же, водители с опытом привыкли «прислушиваться» к дыханию своего автомобиля. А услышав первые симптомы, стремятся в сервис на консультацию. Что может насторожить водителя?

  1. Еле уловимый треск в передней части машины, когда она входит в поворот, особенно очень резкий.
  2. Кажется, что что-то постукивает внизу капота, особенно в районе передних колес.
  3. Появляется ощущение, что руль «чувствует» все неровности дороги, словно подрагивает и нехотя реагирует на манипуляции, направленные на него.
  4. Выполняя визуальный осмотр передней опоры под капотом, водитель может рассмотреть повреждения, появившиеся изменения во внешнем виде системы амортизации. Чаще всего выдает износ себя видом резиновых прокладок, они словно выпирают из отведенных для них пределов и посадочных мест.
  5. По взгляду специалиста или опытного водителя можно определить нарушение в схождении передних колес, а это уже ярчайший признак, что надо думать, как поменять стойки на Лансер 9, хватит ли сил выполнить все самостоятельно.
  6. Плохое маневрирование, «непослушание» машины замечается с завидным постоянством. В такой ситуации водителю нельзя затягивать с ремонтом своего транспортного средства, это уже сопряжено с опасностью на дороге.

Таким образом, опытный водитель не будет затягивать решение вопроса, как поменять задние стойки Лансер 9, понимая, что это приведет к большим повреждениям и, быть может, полной остановке транспортного средства.

2 вида амортизаторов: новые и старые

Mitsubishi lancer X автомобиль, который способен выдержать плохие дороги и быструю поездку. Техническое состояние зависит от применяемых запчастей, как оригинальных так аналогов. Лансер 10 уверенно двигается с амортизаторами Куяба. Заводские стойки придется менять каждые 45 тысяч километров. Применяя бильштайн в стойках, улучшаются ходовые качества

Перед заменой стоек, важно проконсультироваться у специалистов или просмотреть видео мастеров, специализирующихся на замене стоек

Лансерам обозначенным Нью ср применяют адаптивные амортизаторы 150 мм и 165 мм компании kayaba.

Описание замены пружин амортизаторов Лансер 9

Пружины телескопической мачты используются для удержания транспортного средства на определенном расстоянии от поверхности дороги. При выходе из строя пружинного механизма появляется стук, машина начинает «уходить» в сторону. Потеря жесткости пружины сказывается на управляемости автомобиля, поэтому не медлите с заменой. Определенная категория автомобилей оснащается пружинами с определенной степенью жесткости, которая зависит от нескольких факторов: диаметра пружины, сечения штока и формы изделия.

РежиссерКод продавцаЦена, руб.
Оригинал
МИЦУБИСИ4040A0909746
МИЦУБИСИMR59473110924
МИЦУБИСИMR9611519054
Аналоговый
KYB (каяба)180144014
Килен42592332730
lesjoforsSP36942793
Монро201593030

Современные производители автомобильных рессор, учитывая условия эксплуатации автомобиля в разных условиях, выпускают неплохую продукцию. Оригинальная и аналоговая продукция на Митсубиси Лансер хорошо себя держит в наших условиях. ООО «Техно Ресор» — один из таких производителей.

Ремонт

Ослаблять болты значительно удобнее в тот момент, когда машина ещё стоит на колёсах. Чтобы не зализать грани на гайках и головках болтов, рекомендуется набраться терпения и несколько раз, со значительными промежутками времени, обработать резьбовые соединения проникающей смазкой. Это сильно облегчит работу. Далее действуем в следующей последовательности:

  • приподняв заднюю часть машины, снимаем задние колёса;
  • отсоединив тросы и шланги, демонтируем детали тормозной системы (суппорты, диски, колодки, монтажные щитки) — будьте готовы к тому, что эта работа потребует изрядного количества сил и времени;
  • если вы намерены менять продольные рычаги, то разбираем ступицу;
  • отворачиваем стойки стабилизатора поперечной устойчивости;
  • откручиваем все поперечные рычаги, включая управляющие;
  • снимаем продольные рычаги.

Когда это сделано, отмечаем или запоминаем расположение старых сайлентблоков. Производим выпрессовку деталей и устанавливаем новые запчасти в точном соответствии со сделанными отметками. Если будет допущена ошибка, даже самые качественные комплектующие не «проживут» долго.

Внимание! Сборку осуществляем в обратной последовательности. Болты только наживляем, а окончательную затяжку резьбовых соединений производим лишь после того, как автомобиль будет поставлен на колёса

В самом конце прокачиваем тормоза, удаляя воздух, попавший в систему во время выполнения работ.

При замене амортизационных стоек и пружин нет нужды выполнять вышеперечисленные операции. Достаточно просто отвернуть нижние концы амортизаторов от рычагов, а верхние от кузова, и стойки можно будет демонтировать и полностью разобрать. Их конструкция предельно проста. Если передняя подвеска Лансер 9 оснащена опорными подшипниками, необходимыми для нормальной работы рулевого управления, то здесь имеются просто втулки и шайбы, установленные на демпфирующих резиновых подушках. Главное, надёжно зафиксировать пружины с помощью стяжек, и можно начинать демонтаж

Следует обратить особое внимание на состояние отбойников, одновременно выполняющих роль пыльников. От их целостности напрямую зависит ресурс амортизаторов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
