Меняем втулки стабилизатора на Тойота Королла Е120 своими руками

Артикул и примерная стоимость оригинальных втулок стабилизатора на Тойота Королла 150 и их аналогов

На автомобилях Toyota Corolla 150 применяется два вида рычагов стабилизатора:

  • 48811-12А10, диаметр которого составляет 23,2 мм;
  • модернизированный 48815-02190, с артикулом и диаметром в 22,5 мм.

Главным отличием модернизированного стабилизатора помимо диаметра является чистота обработки поверхности, которая контактирует с втулкой. Поэтому для Corolla 150 существует несколько видов втулок, которые отличаются по своим эксплуатационным характеристикам.

Для не модернизированного стабилизатора применяются:

  • левая, артикульный номер которой — 48815-12370, а цена составляет 600-1000 рублей;
  • правая, с артикулом 48815-12390, стоимостью от 600 до 1000 рублей.

Оригинальные модернизированные втулки имею артикул:

  • левая — 48815-12400, стоимостью 500-900 рублей;
  • правая — 48815-12410, ценой от 500 до 900 рублей.

Использование модернизированных втулок со стабилизатором 48811-12А10 не рекомендуется. Из-за шероховатой поверхности посадочного места происходит ускоренный износ резинового изделия. Применение не модернизированных втулок с 48815-02190 также не рекомендуется. Такая комбинация ведет к появлению скрипа, способного перебить звук из динамиков.

Для Тойота Королла 150 выпускаются специальные ремкомплектные втулки:

  • левая, с каталожным номером 48815-02140 и стоимостью 800-2000 рублей;
  • правая, с артикулом 48815-02150 и ценой от 800 до 2000 рублей.

Таблица — Втулки стабилизатора на Toyota Corolla 150 от сторонних производителей, являющиеся аналогом 48815-12370

Фирма производительАртикульный номерСтоимость, рубль
Blue PrintADT380125300-380
NippartsN4272000160-200
Febi42840340-400
CTRCVT86L180-230
Swag81942840580-690

Таблица — Хорошие аналоги оригинальных втулок 48815-12390

ПроизводительАртикулПримерная стоимость, рублей
YamatoJ72059YMT140-180
GSP513151160-200
Profit2305-0656210-290
MasumaMP-1016200-250
NippartsN4282000240-310

Таблица — Хорошие аналоги 48815-12400

ПроизводительАртикулПримерная стоимость, рублей
HanseHR 821 446600-650
SWAG81 94 2841610-720
VTRTO1418RP560-620
Sidem845823520-570
Kavo partsSBS-9081500-550

Таблица — Наилучшие аналоги оригинальных втулок 48815-12410

ПроизводительАртикулПримерная стоимость, рублей
SWAG81 94 2840600-650
Febi42840460-510
NakamotoR010566420-460
Blue PrintADT38012540-490
FebestTSB-ZZE150L270-320

Таблица — Хорошие аналоги 48815-02140

ПроизводительАртикулПримерная стоимость, рублей
Profit2305-0655200-250
Q-fixQ001-0582140-180

Таблица — Рекомендуемые аналоги втулок 48815-02150

ПроизводительАртикулПримерная стоимость, рублей
GSP513151160-205
AshikaGOM-287220-270

Среди автовладельцев популярностью пользуются полиуретановые втулки. Они имеют более плотную структуру, что в лучшую сторону сказывается на их ресурсе. При этом следует учитывать, что использование втулок из полиуретана приводит к повышенным нагрузкам на стабилизатор поперечной устойчивости и кузов. Поэтому их использование не всегда является оправданным.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источники

  • https://g-light-auto.ru/prochee/stoiki-stabilizatora-na-toiota-korolla-120-zamena-vtulok.html
  • https://GrandFart.ru/servis/zamena-vtulok-stabilizatora-tojota.html
  • https://phonepress.ru/toyota-korolla-120-kak-pomenyat-vtulki-stabilizatora/
  • https://auto-prokat32.ru/korolla/zamena-stoek-stabilizatora-tojota-120.html
  • https://cooptech.ru/obsluzhivanie-i-tyuning/zamena-vtulok-stabilizatora-tojota-korolla-120.html
  • https://DriversTalk.ru/zamena-vtulki-stabilizatora-na-tojote-korolla-svoimi-rukami.html
  • https://zapchasti.expert/toyota/corolla-120/stojki-i-vtulki-stabilizatora.html
  • https://RetroTruck.ru/servis/zamena-vtulok-stabilizatora-tojota-korolla-120.html
  • https://corollafan.ru/obsluzhivanie/vtulki-stabilizatora-tojota.html
  • https://iris-auto.ru/zamena-vtulok-stabilizatora-tojota-korolla
  • https://avznn.ru/tehobsluzhivanie-i-tyuning/vtulki-stabilizatora-tojota.html

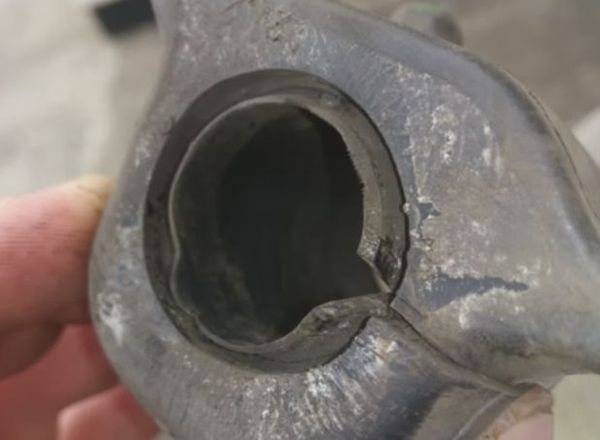

Как выявить повреждение втулок стабилизатора

Необходимость замены втулок можно определить только их визуальным осмотром. При наличии износа он будет очень хорошо заметен, резина на них будет сильно скошена на конус, а иногда может быть практически полностью протерта. Чтобы появился небольшой стук, достаточно появления зазора порядка 1 миллиметра. На мягкости хода Toyota Corolla это отразится сразу.

Внешние признаки, указывающие на проблемы со стабилизатором, выглядят следующим образом:

  • при повороте рулевого колеса Toyota Corolla появился люфт;
  • во время поездки чувствуется «биение» руля;
  • на дороге автомобиль стал неустойчивым, для Тойота Королла это заметно при появлении мельчайших дефектов;
  • появилась вибрация, шум, снизилась общая комфортность поездки.

Все это требует немедленного поиска причины и ее устранения. При диагностике втулок стабилизатора автомобиля Toyota Corolla можно пойти двумя путями:

  1. Попытаться провернуть стабилизатор руками. Если получилось, то втулки следует заменить, даже при отсутствии внешних повреждений. Не стоит лишаться комфорта езды на Toyota Corolla из-за каких-то резинок.
  2. Надо снять крепежную пластину, открутив ключом на «17» четыре фиксирующих винта. Проще это сделать торцовым ключом. Для удобства можно отодвинуть еще и защиту двигателя, но делать этого необязательно. Потом просто снять деталь со стабилизатора и осмотреть ее состояние.

ЧИТАТЬ ДАЛЕЕ: Как самостоятельно сделать ремонт рулевой рейки на Тойоте Королла Прежде чем выбрасывать старую втулку, лучше всего поинтересоваться в автомобильных магазинах об их наличии, иногда приходится их заказывать. Всегда уточняйте, что модель машины – Тойота Королла. Это избавит от неожиданностей во время замены, когда новая деталь оказывается не того размера. Продавец же по каталогу определит код детали, соответствующий указанной модели, что и дает гарантию привоза нужной модели.

Критерии выбора деталей: на что обратить внимание

При поиске новых элементов учитывают:

  1. Материал изготовления. Японские машины снабжаются качественными резиновыми втулками. Однако большим сроком службы характеризуются полиуретановые детали.
  2. Код элемента. При замене рекомендуется использовать аналоги уже имеющихся запасных частей. Тойота предлагает несколько видов оригинальных комплектов высокого качества.
  3. Данные автомобиля. Эта характеристика помогает искать элементы в интернет-каталогах. Нужно выбрать марку, модель и комплектацию машины. В современных каталогах присутствует опция автоматического подбора заменителей.
  4. Совместимость с транспортным средством. Если водитель знает диаметр стабилизатора, он сможет легко подобрать втулку. Изделия меньшего или большего размера установить не получится.
  5. ВИН-код автомобиля. Знание таких данных исключает ошибки при покупке запасных частей.

Toyota Corolla Terra Type › Бортжурнал › Замена стоек и втулок стабилизатора

Проездив пару недель после замены втулок стаба на “Точку опоры”, они ужасно за скрипели на лежаках… Терпел, терпел, да не выдержал, заказал оригинал за 800 рублей.

Поставил их на выходных в деревне. Скрипы пропали) Так же перед выходными появился еще какой то стук. Пошатал машину из стороны в сторону, что-то есть. Полез под капот, начал дергать за стаб, ага вот оно. С вывернутыми колесами все было тихо. После замены втулок стук остался, значит стойки. Думал, гадал. что же выбрать и остановился на QSTEN A01SL10380 — 624р. за штуку.

По отзывам вроде все довольны

Сегодня их забрал и первое на что обратил внимание — это отсутствие колец на пыльниках. Еще некоторые писали, что типа QSTEN это и есть оригинал, но у меня явно были не они

Да похожи, но разве, что только сама палка и то, что палец держится шестигранником. На родных на пыльнике было кольцо и задняя часть иной формы

Еще некоторые писали, что типа QSTEN это и есть оригинал, но у меня явно были не они. Да похожи, но разве, что только сама палка и то, что палец держится шестигранником. На родных на пыльнике было кольцо и задняя часть иной формы

На CTR отъездил почти 30к и чуть меньше полутора лет. После снятия понял, что верхние пальцы в хорошем состояние, пыльники все целы, а вот нижние пальцы на обеих стойках были ушатаны.

Будет полезно: Вариатор на Хонда Фит: расход топлива и технические характеристики, советы по обслуживанию и ремонту, рекомендации специалистов и отзывы владельцев

Стуки пропали, точнее пропали те которые появились на прошлой неделе, а вот грохот при проезде по щебню или чему-то подобному остался… Честно они меня уже достали. На осмотре подвески никто и ничего не находит. Я почему то склоняюсь к рулевому карданчику. Пробовал снимал пластик под рулем, проверял затяжку болтов — сидят мертво. Подергал за них, вроде не шатаются

Поэтому подскажите как их проверить? Только снимать? Или есть еще какой-то способ? Жду ваших советов) Спасибо за внимание! Всем мир =)

Цена вопроса: 2 050 ₽ Пробег: 135 500 км

Признаки появлению износа втулки стабилизатора

Признаками износа данного соединительного элемента:

  1. Появление биения рулевого колеса.
  2. Появление щелчков, других посторонних звуков при крене автомобиля.
  3. Во время движения плохая устойчивость автомобиля также может стать признаком неисправности.
  4. Увод транспортного средства в одну сторону при движении на небольшой скорости.
  5. Появление шума, скрипа и других звуков, которых ранее не было слышно во время попадания колеса в яму.

После того как появились подозрения того, что втулка стабилизатора изношена, ее нужно осмотреть: при наличии сколов и трещин, а также изменение формы детали говорят о ее износе и необходимости замены.

Перечень лучших втулок для Тойоты в 150 кузове

Водители часто устанавливают более дешевые детали худшего качества, из-за чего их приходится часто менять. Использование оригинальных элементов решает эту проблему.

Оригинал

Для Тойоты 150 предназначены детали с каталожным номером 48815-12370. Средняя стоимость детали равна 1000 руб. Она подойдет и для автомобилей в 140 кузове.


Втулки с номером 48815-12370 предназначены для Тойоты.

Аналоги

Список лучших заменителей можно изучить с помощью таблицы:

МаркаКаталожный номерСтоимость, руб.
FebestTSB-ZRE151LH450
Blue PrintADT380125500
FebestTSB-ZZE150L500
GSP513153300
Febi42840750
MasumaMP-1078450
Japan PartsRU-286450
SWAG81 94 28401000
NippartN42720001200
Stellox79-00006-SX750

Этапы проведения замены втулки стабилизатора Тойоты Королла

Провести замену втулки стабилизатора на автомобиле Тойота Королла можно самостоятельно, что позволит значительно сэкономить на выполнении подобной работы. Весь процесс разделим на следующие этапы:

  1. Для удаления грязи и другого мусора, что значительно упростит процесс замены втулки, посещаем мойку и проводим очистку подвески.
  2. Устанавливаем автомобиль на подъемники. При отсутствии подъемника можно использовать домкрат.
  3. Снимаем колесо, при необходимости, а также проводим снятие защиты картера. Для этого достаточно открутить несколько болтов крепления.
  4. При помощи ключа торцевого типа на «17» проводим откручивание и снятие болтов крепления втулки.
  5. Снимаем защитную пластину.
  6. При помощи монтировки, молотка и зубила удаляем старую втулку.
  7. Удаляем мусор и грязь с места крепления этой детали.
  8. Новую втулку смазываем техническим вазелином и устанавливаем на место.
  9. Проводим сборку всех элементов в обратном порядке.

Подобную работу можно выполнить за 30 минут, а для этого нужно иметь только несколько ключей, домкрат или подъемник, новую деталь. На оригинальной втулке стабилизатора можно проехать около 30 000 километров в зависимости от манеры вождения.

Втулка стабилизатора поглощает вибрацию, исходящую от узлов подвески, тем самым обеспечивая большую плавность хода автомобилю, снижая шум. Как определить, что необходима замена, и как поменять эту деталь на Тойоте Королле об этом пойдет речь ниже.

Последовательность замены втулок стабилизатора

Процедура демонтажа старых деталей нередко связана с такими трудностями, как ржавые болты. Не избежала этого и Toyota Corolla. Фактическое состояние креплений зависит от окружающей среды, в которой эксплуатируется машина. Например, в зимнее время, когда в черте города приходится ездить по лужам, образованными химическими реактивами, то у крепежных деталей может наблюдаться повышенная коррозия. При сильных дефектах на поверхности болтов сразу открутить их не получится.

Подготовительные работы обычно заключаются в обработке мест соединения препаратом WD-40. Иногда приходится повторять обработку, но если машине регулярно проводится техническое обслуживание, то особых проблем с откручиванием болтов не возникнет.

Замена втулок стабилизатора Тойота Королла делается по следующей схеме:

  1. Автомобиль закрепляется на подъемнике и выставляется на удобную для мастера высоту (можно воспользоваться и ямой, но придется использовать домкраты).
  2. Снимаются передние колеса, подкрылки, защитные пластиковые элементы. Все это будет мешать при замене, хотя в полевых условиях можно обойтись и без снятия.
  3. Откручивается крепление стабилизатора (4 винта, именно их отмачивают WD-40), оно зажимает втулки в местах их крепления, без снятия скобы ничего заменить не получится, даже несмотря на высокое качество исполнения Toyota Corolla.

Теперь можно снимать их и устанавливать другие. Для снятия застрявших втулок можно воспользоваться монтажкой или другим удобным инструментом. Хотя на автомобилях Тойота Королла используется довольно эластичный материал, так что в большинстве случаев можно обойтись без излишних усилий.

Предварительно, лучше место установки зачистить, а новые детали можно смочить растительным маслом для упрощения их надевания (нельзя смачивать нефтяными маслами или тормозной жидкостью, они повредят резину).

Стоит отметить, что замена втулок нередко осуществляется при общем ремонте подвески, чтобы через некоторое время не пришлось заново все разбирать. Модели Тойота Королла обладают надежной подвеской, поэтому такая мера обычно эффективна. При регулярном техническом осмотре авто можно добиться долгой работы без капитального ремонта.

Выбираем втулки стабилизатора на Toyota Corolla 150

К TOYOTA COROLLA в 150 кузове подойдут не любые втулки. Ниже приведены лучшие аналоги оригинальным деталям, с их артикулом и ценой.

  1. Blue Print. Каталожный номер: ADT380125. Достаточно распространенный вариант, подходит к Тойоте Королла (кузов 150), в магазинах можно найти предложения до $8.
  2. Febest. Артикул: TSB-ZRE151LH, TSB-ZZE150L. Сумма около $7-8.
  3. Febi. Артикул: 42840. Менее распространена в магазинах, но изготовлена из более качественных материалов. Стоимость в пределах $12.
  4. GSP. Артикул: 513153. Один из самых выгодных вариантов, до $6.
  5. Nippart. Артикул: N4272000. По заявлению производителя, срок годности этой втулки самый высокий вреди всех остальных. Цена соответствующая, $17-19/
  6. Yamato. Артикул: J72058YMT. Бюджетный вариант, рассчитанный на малые пробеги или хорошие дороги. Цена $5.


Рекомендации производителя по выбору деталей для ремонта подвески Помимо аналогов и оригинальных деталей, автомобилисты ищут «усиленные втулки». На самом деле таких втулок не существует, это маркетинговый ход. Существуют втулки повышенного качества, которые стоят значительно больших денег, но покупать их или нет, мы уже разобрались.

Понять, когда время менять втулки стабилизатора, можно по следующим признакам:

  1. Стук в передней подвеске при проезде неровностей.
  2. Скрип в передней части автомобиля.
  3. Отсутствие поперечной устойчивости автомобиля в дороге.
  4. Склонность кузова к кренами и поперечному раскачиванию.
  5. Шумы в подвеске при езде на любой дороге.

Если вовремя производить замену втулки, можно предотвратить многие поломки, связанные с ней. Для этого нужно пройти осмотр автомобиля, и при необходимости произвести ремонт подвески.

Интересное по теме: Skoda представила самый маленький кроссовер Vision X. Первые изображения


Спецификация передней подвески Королла 150

Статья и примерная стоимость оригинальных втулок стабилизатора для Toyota Corolla 150 и их аналогов

В автомобилях Toyota Corolla 150 используются стабилизаторы двух типов:

  • 48811-12А10, диаметр которого составляет 23,2 мм;
  • Обновленный 48815-02190, с номером продукта и диаметром 22,5 мм.

Основным отличием модернизированного стабилизатора помимо диаметра является чистота обработки поверхности, которая контактирует со втулкой. Поэтому для Corolla 150 существует несколько типов втулок, которые отличаются своими эксплуатационными характеристиками.

Для необновленного использования стабилизатора:

  • Слева, артикул №. 48815-12370, а цена. 600-1000 рублей;
  • Правильно, со статьей 48815-12390, стоимостью от 600 до 1000 руб.

У оригинальных модернизированных втулок есть статья:

Не рекомендуется использовать модернизированные втулки со стабилизатором 48811-12A10. По всей шероховатой поверхности сиденья ускоряется износ резинового изделия. Использование не модернизированных втулок с 48815-02190 также не рекомендуется. Эта комбинация вызывает писк, который может прервать звук из динамиков.

READ Замена стоек стабилизатора Volkswagen Jetta 5

Для Toyota Corolla 150 доступны специальные ремонтные комплекты:

  • Слева, с каталожным номером 48815-02140 и стоимостью 800-2000 рублей;
  • Правильно, с артикулом № 48815-02150 и ценой от 800 до 2000 руб.

Таблица. втулки стабилизатора для Toyota Corolla 150 от сторонних производителей, которые аналогичны 48815-12370

Производственная фирмаНомер статьиСтоимость, рубль
Синяя печатьADT380125300-380
ниппельN4272000160-200
Феба42840340-400
Рейтинг кликовCVT86L180-230
Schwag81942840580-690

Таблица. Хорошие аналоги оригинальных втулок 48815-12390

Режиссеркод продавцаОриентировочная стоимость, руб.
YamatoJ72059YMT140-180
Gsp513151160-200
прибыль2305-0656210-290
MasumaMP-1016200-250
ниппельN4282000240-310

Таблица. Хорошие аналоги 48815-12400

Режиссеркод продавцаОриентировочная стоимость, руб.
ГанзаHR 821,446600-650
Schwag81 94 2841610-720
VTRTO1418RP560-620
Семь845823520-570
Запчасти кавоSBS-9081500-550

Таблица. Лучшие аналоги оригинальных втулок 48815-12410

Режиссеркод продавцаОриентировочная стоимость, руб.
Schwag81 94 2840600-650
Феба42840460-510
НакамотоR010566420-460
Синяя печатьADT38012540-490
FebestTSB-ZZE150L270-320

Таблица. Хорошие аналоги 48815-02140

Режиссеркод продавцаОриентировочная стоимость, руб.
Прибыль2305-0655200-250
Q-коррекцияQ001-0582140-180

Таблица. Рекомендуемые аналоги втулок 48815-02150

Режиссеркод продавцаОриентировочная стоимость, руб.
Gsp513151160-205
ASHIKAGom-287220-270

Полиуретановые втулки популярны среди автовладельцев. Они имеют более плотную структуру, которая лучше

влияет на их ресурс. Следует учитывать, что использование полиуретановых втулок приводит к увеличению нагрузки на прилавок и корпус. Поэтому их использование не всегда оправдано.

Последовательность замены втулки стабилизатора

Процедура демонтажа старых деталей часто связана с такими трудностями, как ржавые болты. Toyota Corolla не пропустила это. Фактическое состояние крепления зависит от среды, в которой используется машина. Например, зимой, когда в городе приходится путешествовать по лужам, образованным химическими реагентами, крепежные детали могут испытывать повышенную коррозию. При сильных дефектах на поверхности болтов их нельзя сразу отвинчивать.

Подготовительные работы обычно включают обработку стыка с WD-40. Иногда необходимо повторить обработку, но если автомобиль регулярно обслуживается, особых проблем с отвинчиванием болтов не возникнет.

Втулки стабилизатора Toyota Corolla заменяются следующим образом:

  1. Машина установлена ​​на подъемнике и установлена ​​на высоте, удобной для владельца (вы также можете использовать яму, но придется использовать домкраты).
  2. Передние колеса, крылья, защитные пластиковые элементы удалены. Все это помешает замене, хотя в полевых условиях можно обойтись без удаления.
  3. Крепление стабилизатора отвинчивается (4 винта, они пропитаны WD-40), оно зажимает втулки в местах их крепления, ничто не может быть заменено без снятия кронштейна, даже несмотря на высокое качество Toyota Corolla.

Теперь вы можете удалить их и установить другие. Вы можете использовать крепежный инструмент или другой удобный инструмент для удаления застрявших втулок. Хотя в автомобилях Toyota Corolla используется довольно гибкий материал, поэтому в большинстве случаев вы можете обойтись без лишних усилий.

Лучше предварительно очистить место чистки, а новые детали можно смочить растительным маслом, чтобы упростить их нанесение (их нельзя смочить маслом или тормозной жидкостью, они повредят резину).

Как мы проводим восстановительные работы

Комплекс услуг по ремонту, покраске и полировке кузова, оказываемых в нашей автомастерской, достаточно широк и в то же время универсален. Мастера, имеющие за плечами большой опыт работы с элитными автомобилями, проведут квалифицированную диагностику повреждений кузова и разработают оптимальную схему частичного или полного кузовного ремонта Тойоты.

Так, работы по замене отдельных панелей проводятся в случае, если восстановить части кузова не представляется возможным. Рихтовочные операции проводят на специальном оборудовании — стапеле — до тех пор, пока контрольные точки не совпадут с установленными производителем. Восстановление его формы также включает в себя шпатлевание, нанесение грунтовки и окрашивание поверхности.

Самостоятельная замена: подробная инструкция

Установка новых деталей своими руками помогает экономить на услугах мастеров. Работу выполняют так:

  1. Отправляют автомобиль на мойку. Это помогает очистить рабочие области от мусора и пыли, упрощает процесс монтажа.
  2. Заводят машину на подъемники. Если такого оборудования нет, кузов приподнимают домкратом.
  3. Демонтируют колесо, при необходимости удаляют защиту картера. На этом этапе нужно вывинтить несколько крепежных элементов.
  4. Торцевым ключом на 17 выкручивают и вынимают болты, удерживающие стабилизаторы. Удаляют защитную накладку.
  5. С помощью зубила или монтировки выбивают изношенную втулку. Очищают посадочное место от пыли и грязи.
  6. Обрабатывают новую деталь смазкой, монтируют ее. Собирают все компоненты в обратном порядке.

Все действия можно выполнить за полчаса. Для этого понадобятся домкрат, набор ключей, новые втулки. Замену оригинальных элементов рекомендуется выполнять каждые 30 тыс. км пробега.

Собираем инструмент и готовимся к замене

В качестве подготовки автомобиля к замене, его моют, снизу. Так работать будет комфортнее. Для замены будет необходимо использовать смотровую яму или эстакаду. Домкрат не проходит. Дело в том, что поднимая одну сторону автомобиля, мы изменяем нагрузку и геометрию стабилизатора, что вызовет трудности при установке а также не гарантирует, что втулка станет так, как ей положено.

Кроме стандартного инструмента нам пригодится динамометрический ключ, чтобы затянуть хомуты после установки втулок с усилием 87 Нм. Если все под руками, можно приступать к работе.

Меняем втулки своими руками

Установка автомобиля на смотровую яму.

Если нет возможности поставить машину на яму, то нужно снимать передние колеса, пластиковую защиту и подкрылки, устанавливать машину ступицами на подставки с обеих сторон. Там расположен стабилизатор, под которым находятся втулки.

После этого нужно снять защитные кронштейны, откручивая болты, на которых они крепятся.

На втулках стабилизатора расположена фиксирующие хомуты, их нужно демонтировать.

Теперь предстоит работа с самой втулкой. Без защиты втулка стабилизатора видна сразу. Ее износ заметен невооруженным глазом: трещины, деформации, неравномерное прилегание к балке и стабилизатору.

Втулка снимается легко, рукой, для этого не нужны инструменты.

Место промывается от пыли и грязи.

Заменяем изношенную деталь на новую

Форма втулок для левой и правой стороны различная, обратите внимание, что новая втулка должна по форме соответствовать старой. При установке новой детали, смажьте их

Также, если втулка не вставляется на свое место, можно и нужно воспользоваться растительным маслом или WD-40.

Контролируем, чтобы выступ на втулке попал в отверстие хомута.

Болты крепления втулок затягиваются с усилием 87 Нм.

Нужно обратно собрать защиту, соблюдая порядок, плотно закручивая все детали.
Вторую втулку на другой стороне заменяем точно так же.

Интересное по теме: Проходим непроходимое с Toyota Land Cruiser Prado 2018

Встречаются подделки, которые не просто не соответствуют требованиям качества, но и могут принести значительный вред подвеске и рулевой системе автомобиля. Замена втулки вручную не требует много сил и особых навыков. Цена не ударит по карману, требуется только наличие смотровой ямы или эстакады и времени.

Цена на замену втулки на СТО не слишком кусается, но если можно проделать работу самому, почему бы не сэкономить на новый комплект втулок? А игнорирование таких проблем не приводит ни к чему хорошему, втулку нужно менять при появлении первых признаков износа и ставить оригинальные втулки.

Стойки переднего стабилизатора

Примечание: – Ниже описаны снятие и установка стойки стабилизатора с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

– Заменяйте стойки стабилизатора парами (левая и правая).

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Удерживая палец стойки ключом с шестигранником на 5, накидным ключом на 14 отворачиваем гайку крепления стойки стабилизатора к амортизаторной стойке. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

5. Затем отсоединяем стойку стабилизатора от амортизаторной стойки.

6. Таким же образом отворачиваем гайку крепления стойки стабилизатора к штанге стабилизатора. Гайку удаляем в отходы, поскольку повторное ее использование недопустимо.

7. Извлекаем нижний палец стойки стабилизатора из штанги стабилизатора и окончательно снимаем стойку.

8. Берем новую стойку стабилизатора и вставляем нижний палец стойки стабилизатора в штангу стабилизатора. Наживляем новую гайку крепления.

9. Вставляем верхний палец стойки в амортизаторную стойку и также наживляем новую гайку крепления.

10. Затем окончательно затягиваем верхнюю и нижнюю гайки крепления стойки стабилизатора с моментом затяжки в 75 Н∙м, удерживая при этом пальцы стойки от проворачивания.

11. Аналогично заменяем стойку стабилизатора с другой стороны.

Процесс замены втулок стабилизатора

Новые втулки стабилизатора.

Алгоритм замены

Чтобы заменить втулки стабилизатора самостоятельно потребуется инструментарий: ключ для откручивания кронштейна и металлической защиты, домкрат, ну и время.

Итак, приступим непосредственно к проведению процесса:

  1. Устанавливаем автомобиль на яму и поддомкрачиваем сторону, где будет меняться втулка.
  2. Если проводим процесс без ямы, то придётся демонтировать колесо, и находим стабилизатор, а вместе с ним и втулки.

Находим стабилизатор и втулки.

После снятия защиты видна втулка стабилизатора.

Процесс демонтажа втулки стабилизатора.

Демонтированная втулка стабилизатора.

Замена

Если передний стабилизатор поперечный требует замены подушек, то такой вид ремонта можно достаточно просто произвести самостоятельно. Последовательность действий:

  1. Над ямой или на подъемнике автомобиль устанавливается в неподвижное состояние.
  2. При помощи инструментов ослабляется каждый передний болт крепления колеса.
  3. Производится полное снятие колес с автомобиля.
  4. Гайки, закрепляющие стойки, откручиваются полностью.
  5. Передний механизм подвески отцепляется от стоек.
  6. Каждый задний болт ослабляется, и выкручиваются скобы крепления.
  7. Перед тем как заменить расходники, место их установки протирается от мусора и грязи.
  8. Перед установкой все детали смазываются специальной универсальной смазкой, чтобы уменьшить возможное трение.

Процедура установки на место всех механизмов делается в обратном порядке. На видео показано как поменять указанные детали на Тойота Королла, у которой 2008 год выпуска:

Бывают ситуации, когда после замены, возникает характерный скрип. Его причиной могут стать погодные условия – сильный мороз или длительная засушливая погода. Но иногда подушки могут скрипеть по таким причинам, как:

  • низкое качество расходного материала;
  • потеря резиной эластичности;
  • сильный износ втулки;
  • конструктивные особенности автомобиля.

Решением проблемы, если скрип появляется сразу после замены, может стать выжидание в течение двух недель, возможно замененные части «притрутся», и звук пропадет. Но, если этого в указанный срок не происходит, то они подлежат замене. Причем лучше выбирать модели, выполненные из полиуретана.

Как выглядят изношенные и утратившие свои эксплуатационные свойства подушки, можно увидеть на многочисленных фото.

Артикул и стоимость оригинальных стоек стабилизатора на Тойота Королла 120 и их аналогов

Фирменные стойки Королла 120 имеют артикул 4882032010. Их цена составляет от 1600 до 2500 рублей. Широкую популярность среди автовладельцев получили аналоги оригинальных стоек от производителей, которые представлены в таблице ниже.

Таблица — Наилучшие альтернативы оригинальных стоек стабилизатора автомобиля Corolla120

Фирма производительАртикульный номерПримерная стоимость, рубль
AYD9601814260-280
NippartsJ4962026155-270
Japan PartsSI111300-320
Glober614767290-400
Blue PrintADT38530500-550
Febi22993520-570
ABS260381310-340
TRWJTS7552590-635

Для того, чтобы выполнить замену стоек на Corolla120, рекомендуется придерживаться нижеизложенной инструкции.

  • Поднять автомобиль на подъемнике или поддомкратить переднюю часть. Для большей надежности рекомендуется подложить опоры. Также следует зафиксировать машину стояночным тормозом и подложить противооткатные упоры под заднюю ось.
  • Отвернуть колесные гайки. Демонтировать колесо.
  • Снять подкрылок.
  • Очистить все загрязнения при помощи металлической щетки.
  • Резьбовые соединения находятся под постоянным воздействием агрессивной внешней среды. Поэтому прежде чем их отворачивать, следует обработать все проникающей смазкой.

Расположение креплений стойки

  • Открутить гайку крепления стойки к амортизатору. Для этого необходимо удерживать палец ключом шестигранником. Отворачивание следует производить накидным ключом «на 14».
  • Отвернуть гайку, которая крепит стойку стабилизатора к его штанге. При этом следует учитывать, что повторное использование гаек запрещено, поэтому они должны отправляться в утиль сразу после отворачивания.
  • Движением на себя демонтировать стойку.
  • Установить новую стойку. Затянуть верхнюю и нижнюю гайки с моментом равным 75 Нм. При этом необходимо следить, чтобы не было проворачивания пальцев.

Смонтированная новая стойка

  • Согласно аналогичному алгоритму заменить стойку со второй стороны автомобиля.
  • Собрать все в обратной последовательности.
  • Проконтролировать поведение Corolla 120 во время движения на скорости и в поворотах.

Это интересно: Плавают обороты холостого хода на холодном двигателе Рено Логан — разбираемся детально

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
