Замена жидкости ГУР своими руками

Принцип работы гидравлического усилителя руля

ГУР — гидравлический усилитель руля. В настоящее время такими насосами оснащаются многие современные иномарки.

Основные функции гидроусилителя:

• создавать дополнительное усилие при повороте колеса;
• повышать комфорт управления;
• сохранять управляемость машиной и смягчать удары, передаваемые на руль при наезде на «лежачих полицейских» или другие неровности.

Система ГУР может ставиться на руль любого типа. Но в последнее время наибольшее распространение получил реечный механизм. Поэтому схема гидроусилителя в этом случае подразумевает наличие следующих элементов:

• бачок — находится в самой верхней части схемы, сюда заливается масло;
• насос — непосредственно связан с бачком, обычно бывает лопастного типа, поддерживает нужное давление в системе;
• распределитель — расположен на валу или деталях привода, служит для корректировки направления потоков жидкости в соответствующую полость гидроцилиндра или бачок;
• гидроцилиндр — встроен в рейку, и перемещает ее под действием давления, продолжает систему ГУР после распределителя;
• магистрали — соединяют все элементы гидроусилителя, служат каналами для движения рабочей жидкости.

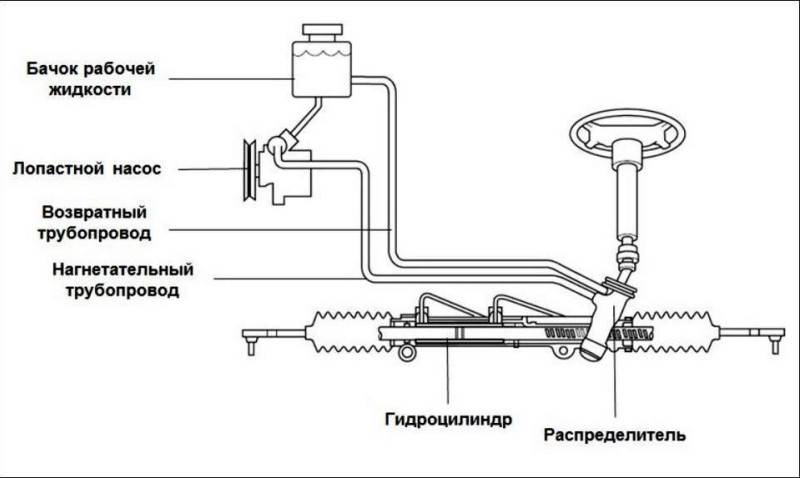

Схема гидроусилителя руля автомобиля

Что касается принципа работы, то его можно представить так. Как только водитель вращает руль, усилие передается на вал распределителя. Открывается канал для подачи жидкости в полость гидроцилиндра. Масло давит на штоковый поршень, за счет чего рулевая рейка перемещает колеса автомобиля.

Замена одним махом

Откачайте всю жидкость из бачка с помощью шприца и шланга. Снимите резервуар и хорошо промойте его;
шланг обратной магистрали опустите в емкость. Установить ее так, чтобы старая жидкость не проливалась в процессе слива;
вывесите переднюю ось автомобиля;
выверните руль до упора влево, затем в противоположную сторону. Повторяйте процедуру до того момента, пока из шланга обратки не перестанет течь старая смазка. Для еще лучшего результата выдерните предохранитель бензонасоса либо снимите катушки зажигания, а затем покрутите двигатель стартером не более 10 с. С малыми промежутками повторите процедуру несколько раз. Заводить двигатель не стоит, так как работа без смазки может негативно сказаться на трущихся элементах насоса. При наличии компрессора, кратковременно подавайте в шланг подачи смазки порции сжатого воздуха. Это поможет максимально избавиться от старой жидкости. Будьте аккуратны, так как давление может привести к разбрызгиванию жидкости;
установите бачок и подсоедините шланги;
теперь необходимо долить новую жидкость, оставьте крышку открытой;
попросите помощника либо собственноручно покрутите рулевое колесо до упора влево и вправо

Поначалу не важно, сколько вы будете лить жидкости, так как она будет уходить для заполнения системы. Если вы хотите правильно менять жидкость гидроусилителя руля, не позволяйте бачку пустеть

Это приведет к завоздушиванию системы;
когда уровень перестанет уменьшаться, заведите двигатель. Продолжайте вращение руля с небольшими задержками в крайних положения до того момента, пока из системы не перестанет выходить воздух.

Альтернативный метод

Когда вы выполните пункт №2, установите бачок и заглушите в нем отверстие обратки. Менять жидкость будем, не сливая предварительно всю старую смазку. Залейте новое масло. Теперь необходимо вращать рулем, как это было описано выше, и пополнять уровень в бачке до момента, пока старая смазка, вытекающая из шланга обратки, не сменится на новую. Многие считают, что так менять жидкость ГУР более правильно, так как «замена одним махом» метод приводит к тому, что система часто завоздушивается.

Использование ГУРа на легковых автомобилях вызвано не только желанием конструкторов и покупателей уменьшить физическое усилие, прилагаемое к рулевому колесу при повороте. Гидроусилитель повышает безопасность езды, позволяя водителю, например, быстро вывернуть руль в нужную сторону при попадании колеса в глубокую колею, яму. Еще один плюс в сторону безрискового вождения – меньшая утомляемость при длительных поездках, удобство при парковке. Чтобы агрегат эффективно работал, его необходимо своевременно обслуживать, и один из этапов ухода – замена жидкости ГУР. Почему надо это делать, зачем, когда и как? Об этом – ниже.

Устройство гидроусилителя руля

Сначала рассмотрим устройство ГУР, чтобы владельцам автомобилей было понятно куда заливать масло и как обслуживать механизм.

Гидроусилитель руля состоит из таких элементов:

• бачок для масла;
• насос ГУР;
• масляные магистрали;
• распределитель в корпусе с рулевым редуктором;
• гидравлический цилиндр в корпусе с рулевой рейкой.

Жидкость для гидроусилителей тоже занимает не последнее место в системе.

Гидравлический усилитель работает так:

• при запущенном двигателе с помощью ремня работает насос ГУР;
• при неподвижном руле, насос прогоняет масло через распределитель и обратно в бачок;
• при вращении рулевого колеса, распределитель направляет поток жидкости в одну из полостей гидроцилиндра;
• из другой полости масло засасывается, толкая поршень в сторону поворота руля. Благодаря этому облегчается поворот руля.

Посмотрите познавательное видео, где подробно рассказывается про общее устройство и принцип работы системы рулевого управления:

Проверка уровня и доливка

Подробнее о том, как проверить количество смазки в системе гидроусилителя. Диагностика уровня расходного материала осуществляется на ровной поверхности. Резервуар с маслом имеет две отметки: MIN и МАХ. Если силовой агрегат машины заглушен, то объем рабочей жидкости, скорее всего, будет максимальным. Если уровень смазки ближе к минимуму, то в систему надо обязательно добавлять смазку. Сколько лить, зависит от объема, которого не хватает.

Как определить утечку?

Чтобы самостоятельно выявить место протечки, делаем следующее:

1. Остановите мотор и подождите, пока он остынет.
2. Протрите тряпкой все компоненты системы рулевого управления, особенно патрубки и места соединений.
3. Проверьте объем смазочного вещества в расширительном бачке. Если есть необходимость, добавьте жидкость.
4. Запустите силовой агрегат и повращайте рулевым колесом влево и вправо до предела. В результате вращения смазка начнет активно циркулировать по системе. Если есть повреждения, то вы сможете увидеть место утечки. В зависимости от проблемы принимаются решения по ее ликвидации.

Причины утечки и их устранение

Чаще всего в Фокусах протекает рулевая рейка. Если в работе этого узла имеется неисправность, это приводит к утечке расходного материала.

Признаки проблемы:

1. Во время движения в районе рейки появляется стук, который можно четко услышать через рулевое колесо.
2. При повороте руля появился зазор.
3. В работе насосного устройства гидравлического усилителя появились посторонние звуки.
4. Для вращения рулевого колеса водителю приходится прикладывать больше усилий.

Один из этих «симптомов» говорит о нехватке жидкости и необходимости диагностики системы на предмет утечек. Неисправности, связанные с работой рейки, можно ликвидировать своими руками. Для этого рейка подлежит снятию с машины и разбору. Все изношенные компоненты, обнаруженные в ходе диагностики, надо поменять. Затем производится сборка рейки с дальнейшей установкой в машину.

Причина может заключаться в неработоспособности насоса гидроусилителя. Насосное устройство функционирует в условиях высоких нагрузок, поэтому со временем в работе узла появляются сбои. Также причина может крыться в нарушении герметичности устройства или повреждении патрубков и магистралей, по которым циркулирует смазочный материал. Для решения проблемы надо произвести визуальную диагностику шлангов и выполнить их замену. При наличии трещин и других дефектов магистрали подлежат замене. Желательно перебрать насосное устройство и произвести в нем монтаж новых сальников.

Иногда происходит такое, что руль проворачивается свободно, но по мере прогрева двигателя для его поворота приходится прикладывать больше усилий. Это говорит о неполадках в работе насосного устройства и протечке расходного материала. Узел подлежит демонтажу и разбору. Выполняется визуальная диагностика устройства на предмет наличия повреждений. Все вышедшие из строя детали меняются на новые, а перед сборкой все элементы протираются спиртом или растворителем. При нарушении герметичностей магистралей надо внимательно осмотреть все патрубки системы на предмет надежности и прочности. Если вы сомневаетесь в качестве герметичности соединительных компонентов, их надо обновить и надежно зафиксировать.

3 Операция по замене – несколько простых действий

Чтобы поменять рабочую жидкость в гидроусилители своими руками, понадобится меньше часа работы и простые приспособления: шприц на 20 см3, кусок шланга, емкость для слитой жидкости, торцевой ключ 10 мм. Сначала нужно слить старую жидкость. Известны 2 способа: откачивание шприцом или частичная разборка узла с расширительным бачком. Второй способ требует немножко больше времени, но в системе не остается остатков старой субстанции.

Последовательность действий следующая:

1. Отпускаем хомуты на обоих шлангах, откручиваем болты, крепящие бачок. Наклоняем его, снимаем возвратный патрубок и сливаем содержимое в подставленную посуду.
2. Перед сливом закрываем ремни тряпками. Снятый бачок обильно промываем водой, высушиваем и устанавливаем на место.
3. К насосу гидроусилителя крепим всасывающий патрубок, другой – на штуцер в бачке, прикрепляем шланг, подходящий по размеру и емкость под ним.
4. Для обеспечения легкого поворота передних колес поднимаем их домкратом, устанавливаем на опоры. Заливаем масло по максимальному уровню, крутим рулем вправо-влево до упора.
5. При повороте руля до упора выливается старое масло, из расширителя в систему поступает новое. Повторяем свои действия, пока система не очистится полностью.
6. Закрепляем бачок, затягиваем хомуты на патрубках, заливаем до отметки Max. Запускаем двигатель, крутим рулем, проверяем уровень и доливаем, если требуется.

Случается, в систему попадает воздух. Если его не удалить, появляются проблемы с рулевым управлением: требуется прикладывать усилия для вращения руля, слышен шум, появляется вибрация. Включаем мотор и даем поработать. В течение пяти минут при работе на холостых воздух должен выйти. Если не удалось, пробуем вручную: вывешиваем колеса, вращаем руль в обе стороны до упора, пока не прекратится выход воздушных пузырьков.

Любое масло рассчитано на работу при минимальной температуре 40° мороза. Но чтобы продлить срок службы ГУРа, не поленитесь перед поездкой прогреть масло, поворачивая рулевое колесо до упора в обе стороны. Никогда не оставляйте автомобиль с вывернутыми колесами, и гидроусилитель прослужит долго. Не забывайте следить за уровнем в бачке: достаточно нескольких минут работы всухую, и система умрет.

Чем промыть ГУР

Эксперты не рекомендуют промывать гидроусилитель руля ничем кроме масла, которое будет использоваться в процессе эксплуатации.

04.07.2017 1 138

Вопрос как заменить бачок ГУР (гидроусилителя руля) возникает, как правило, в случае механического повреждения корпуса бачка, также замена иногда производится чисто из эстетических соображений. В этой статье вы узнаете, как заменить бачок ГУР на Форд Мондео IV в домашних условиях.

Для работы потребуется:

• Новый бачок гидроусилителя руля Ford Mondeo IV (код: 1789056);
• Чистая жидкость ГУР + пустая емкость и шприц со шлангом;
• Набор ключей и отверток + пассатижи;
• Домкрат (а лучше — два);
• Ну и желательно наличие помощника.

Предназначение гидроусилителя ↑

Основная функция – управление автомобилем с помощью перераспределения давления в маслоканалах. Сила передаётся от насоса к поршню. Агрегат обеспечивает комфортной ездой, плавностью управления. Скорость взаимодействия напрямую зависит от вязкости трансмиссионного масла. Не следует принимать буквально, что чем больше вязкость, тем хуже и наоборот. Нет, это глубокое заблуждение.

Жидкость для рулевого механизма заливается в специальный бачок, расположенный в моторном отсеке автомобиля. Масляный насос в дальнейшем перераспределяет смазку в соответствии с потребностями механизма. Попутно, смазывается всё устройство. Равно как и в моторе, присутствует сила трения, выделяется тепло, изнашиваются детали. Маслянистая основа охлаждает механизм, отводит излишнее тепло, предотвращает перегрев, выход со строя, защищает от коррозии.

Меняем жидкость самостоятельно

Замена масла гидравлической системы — несложная процедура, ее можно выполнить самостоятельно, придерживаясь последовательности:

1. Дайте мотору остыть, поддомкратьте автомобиль, передние колеса должны быть во взвешенном положении.
2. Откройте капот и отыщите расширительный бачок, часто на его крышке присутствует значок руля или указан тип необходимого гидравлического масла.

1. Открутите крышечку бачка. С помощью шприца или любого другого приспособления удалите некоторое количество гидравлической жидкости в заранее приготовленную тару. Эти манипуляции необходимы для снижения уровня смеси в бачке ниже входа патрубка обратной магистрали. Без предварительного уменьшения объема смеси, начав сразу снимать бачек, вы увидите: из него прольется масло через отверстие входа обратной магистрали.

1. Закрутите крышечку на бачке.
2. Возьмите отвертку и открутите крепежные элементы бачка, снимите его.
3. Осмотрите бачек на наличие повреждений, трещин и сколов, при необходимости замените этот элемент ГУР.
4. Слейте оставшеюся жидкость с патрубка обратной магистрали в тару. Для этого поворачивайте руль вправо, затем влево, предварительно.
5. Промойте бачек большим количеством воды от отработавшей жидкости, протрите и дайте ему просохнуть.
6. Установите бачек на прежнее место, подсоедините нижний шланг, который идет от насоса, к бачку. Шланг обратной магистрали опустите в заранее приготовленную тару. Заполните бачек новым гидравлическим маслом до отметки «максимум». Затем заведите мотор на 2-3 секунды, после этого остановите привод, поверните руль до упора вправо далее влево, затем долейте масло в бачек. Повторите процедуру несколько раз, до тех пор, пока из патрубка обратной магистрали не потечет чистое масло.
7. Подсоедините шланг обратной магистрали к бачку, заполните бачек гидравлической смесью до отметки максимум.
8. Опустите авто на землю, заведите привод, вновь поверните руль вправо, затем влево, проверьте уровень смеси в бачке, повторяйте эти действия пока жидкость установится на одном уровне.

Этот нехитрый метод позволит вам заменить гидравлическое масло в системе ГУР, без привлечения специалистов.

>

Когда менять жидкость

Вопрос сложный, сроки замены будут всегда разными, ведь все ездят на авто по разному. Ориентироваться надо на три фактора:

1. Пробег.
2. Условия эксплуатации.
3. Состояние масла в бачке.

Лучше всего задуматься о замене жидкости при пробеге подходящем к 30 000 км. При средней эксплуатации это полтора-два года. Эти цифры условны ведь стиль вождения у каждого свой и вот мы подошли ко второму фактору.

Условия эксплуатации или Ваш стиль езды. Жизнь гидроусилителя напрямую связан с тем, как вы обращаетесь с ним. И для продления срока службы не стоит делать следующее:

• держать руль в крайних положениях больше пяти секунд;
• резко поворачивать без необходимости;
• резко трогаться с места при повернутом руле.

При такой эксплуатации давление скачет как бешенное и приводит в негодность, как саму систему, так и масло.

Периодически проверяйте состояние жидкости. Хотя бы для того чтобы долить его. Сравните цвет, со временем он станет темнее. Если Вы почувствуете запах горелого масла, руль начнет хуже слушаться, вращается рывками или будут слышны посторонние звуки, то стоит задуматься о замене. Тут есть два варианта, ехать в сервис или заменить масло своими руками.

Можно ли смешивать жидкости ГУР между собой?

Да, разрешается смешивать масла для ГУР. Однако есть несколько ограничений. Главное из них — запрет на смешивание минеральных и синтетических масел между собой.  Это приводит к ухудшению эксплуатационных свойств и уменьшению срока службы полученного продукта.

Рекомендуется смешивать технические жидкости, имеющие одинаковую основу и цвет.

Допускается смешивание одинаковых смазочных материалов, но изготовленных разными производителями, а также соединение синтетических жидкостей красного и жёлтого цвета.

Обратите внимание, что запрещается смешивать масла зелёного цвета

Порядок замены масла в ГУР

Замена масла производится на неработающем остывшем двигателе с выключенным зажиганием.

Перед заменой масла производят тщательную проверку отсутствия утечек во всех элементах системы гидроусилителя и рулевой рейки. Если замена масла производится по причине уменьшения его уровня в бачке, следует найти причину утечки, в противном случае поменять все сальники и уплотнители.

Далее подготавливают емкость для отработанного масла, освобождают место для необходимых работ.

Видео — замена масла в гидроусилителе руля своими руками:

Последовательность операций:

1. Демонтируется бачок, проверяется на целостность. Бачок обычно расположен в видимой доступной части подкапотного пространства.

2. Отсоединяется шланг от бачка снизу, производится слив масла в заранее подготовленную емкость из бачка. В некоторых авто шланг от бачка отсоединить проблематично, в этом случае можно использовать медицинский шприц.

3. Конец снятого шланга помещается в емкость слива.

4. Включается зажигание, заводится двигатель. В автомобилях с электронасосом ГУР заводить авто не требуется.

5. Далее производится медленный поворот рулевого колеса вправо-влево до упора несколько раз. При этом оставшаяся в системе жидкость выталкивается через шланг. Разворот рулевого колеса производится проще, если они «вывешены» при помощи домкрата.

6. Глушится двигатель.

Видео — как производится замена жидкости в гидроусилителе руля методом вытеснения старой жидкости новой:

7. Одевается шланг, бачок устанавливается на штатное место.

8. Производится заливка жидкости до верхней метки MAX. В некоторых авто есть две метки MAX COLD и MAX HOT, соответственно, максимальный холодный и горячий. Лучше выбрать средний уровень между ними.

9. Заводится двигатель. Производятся повороты рулевого колеса вправо-влево до упора, тем самым, выдавливание оставшегося в системе воздуха. При необходимости производится доливка жидкости.

10. Закручивается крышка бачка.

11. Производится контрольный заезд на несколько километров. Если жидкость установилась в промежутке между уровнями MAX и MIN, то замена масла в гидроусилителе руля прошла успешно.

12. Дальнейший контроль уровня жидкости следует производить ежедневно в течение недели после первой поездкой.

Своевременный контроль уровня и замена жидкости ГУР – одно из основных требований исправности системы рулевого управления.

Видео — как производится замена жидкости ГУР на автомобиле Тойота Королла:

Утечка жидкости, где искать и как устранять

Перейдем непосредственно к технической части. Итак, на руле при движении значительно возросло усилие. Самой часто причиной данного явления – уход жидкости из системы.

Причин данного явления не так уж и много: повреждение или протечка бачка системы, возможно также послабление крепления трубопроводов на входах в составляющие системы, пробой самих трубопроводов.

Эти неисправности обнаружить легко, достаточно внимательно осмотреть все трубопроводы и элементы крепления на наличие подтеков.

При обнаружении течи устранить ее можно путем подтягивания или заменой поврежденного трубопровода.

Но не только там может образоваться течь. Значительно хуже, если течь происходит из-за изношенных резинотехнических изделий, входящих в конструкцию насоса или распределителя.

Устранить данные течи сложнее из-за надобности снятия узлов гидроусилителя руля с авто и проведения ремонтных работ с заменой поврежденных элементов.

Но даже если в ГУР все в порядке, все же жидкость требует периодической замены.

При неинтенсивном использовании авто менять ее рекомендуется раз в два года.

При активной эксплуатации заменять жидкость ГУР нужно каждые 30 тыс. км. Сигналом к замене также может служить потемнение жидкости.

Каким образом следует пополнять уровень жидкости гидроусилителя?

На самом деле, это весьма простой порядок действий. Авто должно стоять в устойчивом положении, двигатель должен находиться в выключенном состоянии. Достаточно открутить или поднять крышку резервуара и долить жидкость так, чтобы не превышать контрольной отметки, указанной на бачке. При пополнении эксплуатационных жидкостей, а в данном случае жидкость гидроусилителя, всегда следует использовать перчатки. Они уберегут ваши руки от грязи и вредного воздействия жидкостей на кожу. Во время замены жидкости нужно придерживаться одного правила. В систему разрешено заливать только такую жидкость, которая соответствует параметрам, указанным производителем автомобиля. Информацию о том, какую жидкость необходимо использовать в системе гидроусилителя, можно найти в инструкции автомобиля.

Полная замена

Как утверждают некоторые дилеры, масло, находящееся в системе гидроусилителя, благополучно должно прослужить на протяжении всей эксплуатации автомобиля. Но ведь оно является расходным материалом, а значит, подвергается старению в процессе своего использования и уже не может в полной мере выполнять свои функции.

Нередко водители задаются вопросом, как поменять жидкость в гидроусилителе руля? Чтобы произвести данную процедуру, вам потребуется помощник. Замена жидкости в гидроусилителе руля не представляет особой сложности, и каждому автолюбителю вполне по силам провести эту процедуру самостоятельно.

Порядок действий будет следующим:

• Прежде всего, необходимо поднять домкратом переднюю часть автомобиля так, чтобы передние колеса находились в воздухе, а также установить опоры. Это нужно для того, чтобы насос ГУРа не испытывал чрезмерных нагрузок, а также для свободного вращения колес при отключенном двигателе.
• Предварительно защитите от попадания масла ремни и прочие детали двигателя, закрыв их ветошью.
• Открутите заглушку бачка.
• Шприцем с присоединенной к нему гибкой трубкой удалите жидкость из бачка до фильтра.
• С помощью пассатижей ослабьте хомуты на патрубках и открутите торцевым ключом болты крепления.
• Шланги от бачка отсоедините, его снимите и при необходимости промойте.
• Далее, снимите возвратную трубку (обратку) и поместите свободным концом в заранее приготовленную пластиковую тару. Для того, чтобы жидкость вытекла из системы, необходимо медленно вращать рулевым колесом влево и вправо. Таким вот образом из системы удаляется жидкость. При этом включать двигатель не стоит, так как в противном случае, хоть процесс будет идти и в разы быстрее, в систему может попасть воздух.
• Теперь переходим к всасывающему шлангу, который идет на насос. Необходимо вставить воронку в шланг и налить через нее свежую жидкость. При этом нужно крутить рулем до тех пор, пока из обратки не пойдет чистая жидкость.
• После этого необходимо все вернуть на место: обратно установить бачок и прочие элементы. Перед этим по мере необходимости его нужно промыть и проверить его на наличие дефектов.
• Долить жидкость в бачок до необходимого уровня. Прокрутить рулем, затем завести двигатель и вновь вращать им. Необходимо следить за тем, чтобы пузырьки воздуха исчезли из бачка.
• После того, как заглушили мотор, опустите автомобиль и вновь долейте жидкость до отметки МАХ.

Когда требуется замена жидкости в ГУР

Менять жидкость в гидроусилителе руля необходимо в нескольких случаях.

1. Несмотря на отсутствие в некоторых мануалах по обслуживанию авто определенного срока замены масла в рулевой системе, жидкость не может сохранять свои качества бесконечно. Специалисты рекомендую придерживаться следующей формулы. Если в год машина «пробегает» от 10000 до 20000 км, то замену можно производить через 2-3 года. При этом лучше провести простой тест. Достаточно взять из расширительного бачка ГУР несколько капель рабочей жидкости и поместить их на светлую бумагу или салфетку. Если масло прозрачное с четко выраженным цветом, то оно может еще эксплуатироваться. А вот когда на поверхности салфетки видны механические частички, примеси, само масло мутноватое или имеется горелый запах, то жидкость подлежит немедленной замене.
2. Производить полную замену жидкости приходится в таких неприятных случаях, как ремонт гидроусилителя или снятие рулевой рейки. Даже относительно свежее масло в процессе демонтажа, восстановления и последующей сборки загрязняется. Поэтому следует приобрести новую жидкость, чтобы заправить ее в отремонтированную систему.

Подготовительный процесс

Поднятие авто с помощью домкрата

Перед проведением смазочных работ переднюю часть автомобиля поднимают над землёй с помощью домкратов. Передние колеса должны находиться на расстоянии 5—10 см от поверхности земли.

При вращении руля поворачивают колеса в разные стороны. Подъем колес необходим для контроля процесса смены жидкости и свободного ее проникновения в труднодоступные места. Для увеличения пластичности смазки автомобиль прогревают в течение 3—5 минут.

Совет. Специалисты рекомендуют осуществлять смену масла в гидроусилителе руля через каждые 100000 км пробега. Не реже одного раза за 4—5 лет проводят полную замену смазывающей эмульсии.

Для смены жидкости в рулевой колонке потребуются следующие материалы:

• металлическая или пластиковая емкость объемом 0,5—1,0 литр;
• резиновый или пластиковый шланг-шприц диаметром 5—10 мм;
• чистая и сухая ветошь.

Емкость предназначена для слива отработанного масла. Ветошью удаляют следы смазки и других загрязнений с элементов гидроусилителя руля.
