Меняем датчик скорости на ВАЗ-2114 своими руками (видео внутри

Как проверить датчик скорости на ВАЗ-2114: фото и видео

Причиной, почему ВАЗ-2114 начинает глохнуть на холостом ходу, становятся датчики, а точнее их неисправность. Конечно, непосредственно причиной могут стать ДПДЗ, РХХ или ДМВР.

Но, как показывает практика, обычно причина кроется в датчике скорости. Но, не стоит сразу прибегать к замене, поскольку необходимо определить точно проблему. Для этого стоит провести диагностику.

В данной статье будет рассказано о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Устройство датчика скорости

Новый и старый датчик скорости

Косвенными показателями того, что датчик скорости вышел из строя становятся: увеличение расхода, не рабочий спидометр, пропадание тяги двигателя.

Поэтому, опираясь на данные факторы можно предположить, что необходимо провести диагностику датчика. Для этого стоит понимать устройство и работу данного узла.

Принцип работы

Датчик скорости

Измеритель скорости передает определенные импульсы в электронный блок управления, который считывает данные работы датчика и передает показатели на приборную панель, а также проводит регулировку работы главного силового агрегата, в зависимости от полученных показателей.

ЭБУ даёт импульс и ждет возвратного действия от датчика. Обратная реакция пропорциональна частоте вращения колёс и коленчатого вала. Итак, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса).

Электронный блок управления вычисляет скорость по интервалу между приходящими импульсами от датчика.

Также, датчик скорости, при нормальной работе регулирует расход топлива в автомобиле. Каким образом это происходит. При отпускании педали газа, датчик воспринимает ситуацию, как торможение и ЭБУ перестает подавать топливо. Так, при скорости 20 км/час закрывается дроссель, и подача топлива прекращается полностью, что экономит горючее. Это одна из многих полезных функций датчика скорости.

Месторасположение датчика под капотом ВАЗ-2114

Непосредственно сам датчик скорости расположен на коробке переключения передач, возле щупа. Это оптимальное месторасположение, поскольку считывание скорости проходит с вала КПП, который дает возможность измерять показатель максимально четко и корректно при любой скорости.

Месторасположение датчика скорости на автомобиле

Признаки неисправности

Когда рассмотрели устройство и принципы работы датчика скорости можно определиться с прямыми и косвенными признаками неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

• Нестабильная работа или СТОП двигателя на холостом ходу.
• Нестабильная работа или отказ спидометра.
• Увеличенный расход горючего.
• Падение тяги и динамики главного силового агрегата.

Проверка работоспособности

Рассмотрев все необходимы данные, можно приступить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. Прежде всего, можно подключиться к электронному блоку управления, который покажет ошибки связанные с работоспособностью датчика скорости, а именно:

• Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
• Р0503 — Перемежающийся сигнал измерителя скорости (тут скорее всего виновата проводка).

В данном случае, самой частой причиной становится обрыв проводов контакта, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно при помощи тестера.

Проверка самого датчика

Вторым способом становится проверка контакта непосредственно датчика. Для совершения процесса понадобиться тестер. Итак, рассмотрим последовательность действий:

Распиновка проводов датчика скорости

1. Снимаем разъём с датчика.

   Отсоединяем колодку проводов

2. Вставляем «плюс» контакта тестера в левое гнездо, а «минус» в правое. Центральный разъём не трогаем.
3. Поворачиваем ключ зажигания и пробуем завести двигатель. Показатель датчика на сопротивление должен быть до 5 Ом. Если он завышен или занижен, значит, датчик не рабочий.

Выводы

Проверить датчик скорости ВАЗ-2114 достаточно просто, и даже начинающий автомобилист справиться с этим заданием.  Для совершения процесса достаточно заглянуть в ЭБУ или провести диагностические операции мультиметром.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

• машину ставят на смотровую яму либо эстакаду;
• при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
• снимают корпус (его следует поддеть отверткой);
• снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество. В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию

При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Меняем датчик скорости на ВАЗ-2115 своими руками

В процессе эксплуатации автомобиля периодически из строя могут выходить те или иные детали. Не является здесь исключением и датчик скорости. Проблемы с его работой на «пятнашке», конечно, не самая распространенная поломка, однако все-таки они случаются. О неисправности можно узнать благодаря бортовому компьютеру. В частности:

• код Р0500 сигнализирует об отсутствии поступления информации с датчика скорости;
• код Р0503 – о прерывающемся сигнале.

Помимо этого, есть еще определенные признаки, по которым можно понять, что проблемы именно с этим узлом автомобиля. К ним, в частности, относятся неустойчивая работа спидометра или его полное «умирание», снижение мощности двигателя и повышенный расход топлива

Обратите также внимание и на обороты двигателя. При проблемах с датчиком скорости они плавают на холостом ходу. Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке»

Иногда заведенный автомобиль может попросту заглохнуть, стоя или катясь на «нейтралке».

Конечно, приведенные выше причины не всегда указывают на проблемы с датчиком скорости, однако специалисты рекомендуют проверять его при такой симптоматике одним из первых. Соответственно, нужно знать, где именно искать проблемную деталь.

В «пятнашке» датчик скорости расположен на задней стороне коробки передач, возле дифференциала. Перед тем как приступать непосредственно к демонтажу, сперва убедитесь, что все провода целые, и нет никаких обрывов.

Заодно проверьте также и их фиксацию. Если здесь все в порядке, значит, отключаем аккумуляторную батарею и приступаем к снятию датчика. Для этого нужно взять минимальный набор инструментов:

• отвертки – фигурная и плоская;
• плоскогубцы;
• гаечные ключи – на 10 и 21.

Для того чтобы процесс замены был более удобным, рекомендуется снять адсорбер. Сделать это несложно. Нужно просто открутить соответствующие гайки и отвести адсорбер в сторону. Сама процедура займет очень мало времени, зато существенно облегчит доступ к датчику. Далее зажимаем фиксатор, после чего снимаем колодку с проводами.

Теперь можно приступать и к снятию самого датчика. Его нужно поворачивать против часовой стрелки до тех пор, пока устройство не будет выкрученным. Затем вынимаем его полностью, используя для этого ключ на 21. Осталось только очистить место, где был датчик, от грязи, и можно приступать к установке нового.

Работать здесь нужно довольно аккуратно. Все дело в том, что корпус датчика изготовлен из пластмассы. Соответственно, он не очень устойчив к серьезному механическому воздействию, и при чрезмерном усилии может попросту сломаться в руках. Далее установите устройство таким образом, чтобы пазы ДС и втулки точно совпали. В ином случае датчик не удастся правильно посадить на место и зафиксировать. Если все сделано правильно, можно приступать к финальному этапу. То есть осталось только лишь надежно зафиксировать датчик. Особо усердствовать здесь не нужно. Достаточно просто закрутить устройство по часовой стрелке до появления первого серьезного сопротивления. Сильно зажимать не нужно, поскольку риск сломать новый, довольно хрупкий прибор весьма высок.

Кстати, если вы сомневаетесь в том, что первопричиной проблем, возникших в работе автомобиля, является именно датчик скорости, то рекомендуется провести небольшую проверку, и только после этого отправляться покупать новый, если, конечно, будет нужно. Суть данного метода проста. Просто попросите у кого-то из приятелей одолжить вам заведомо работоспособный датчик и установите его на свое авто. Если проблемы исчезли, значит, нужно покупать новый. Однако бывает и так, что никаких изменений в лучшую сторону так и не произошло. Это означает, что следует продолжить поиск первопричины проблемы.

Как видим, в процедуре замены датчика скорости на вазовской «пятнашке» действительно нет ничего сложного. Даже если вы раньше никогда этого не делали, вся работа вряд ли займет более 30 минут. При этом не стоит забывать о сэкономленных средствах, которые пришлось бы выложить из своего кармана при визите на автосервис. Ну и удовлетворение от удачно проделанной своими руками работы – также немаловажный момент для любого мужчины.

Признаки неисправности датчика скорости

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам:

• Некорректно или полностью не работает спидометр, а также одометр. В частности, его показатели или не соответствуют действительности или «плавают», причем сумбурно. Однако чаще всего спидометр не работает полностью, то есть, стрелка указывает на нулевую отметку либо бешено скачет, подвисает. То же касается одометра. Он неверно указывает пройденное автомобилем расстояние, то есть, он попросту не отсчитывает пройденное автомобилем расстояние.
• У автомобилей с автоматической коробкой переключения передач непосредственно переключение происходит рывками и в неподходящий для этого момент. Происходит это по той причине, что электронный блок управления коробкой-автомат не может правильно определить значение движения машины и происходит, по сути, случайное переключение. При движении в городском режиме и на трассе это опасно, поскольку автомобиль может вести себя непредсказуемо, то есть, переключение между скоростями может быть сумбурным и нелогичным, в том числе очень быстрым.
• У некоторых автомобилей электронный блок управления двигателем (ЭБУ) в принудительном порядке отключают антиблокировочную систему тормозов (АБС) и/или систему контроля тяги мотора. Делается это, во-первых, для обеспечения безопасности движения, а во-вторых, для снижения нагрузки на элементы двигателя в аварийном режиме.
• На некоторых автомобилях ЭБУ в принудительном порядке ограничивает максимальную скорость и/или максимальные обороты двигателя. Делается это также в целях безопасности движения, а также дял снижения нагрузки на двигатель, в частности, с тем, чтобы он не работал при низкой нагрузке на высоких оборотах, что вредно для любого мотора (работа вхолостую).
• Активизация на приборной панели сигнальной лампы Check Engine. При сканировании памяти электронного блока управления в ней зачастую обнаруживаются ошибки с кодами р0500 или р0503. Первая говорит об отсутствии сигнала от датчика, а вторая — о превышении значения указанного сигнала, то есть, превышения его значения допустимых инструкцией пределов.
• Увеличенный расход топлива. Это происходит по той причине, что ЭБУ выбирает неоптимальный режим работы двигателя, поскольку в основе ее принятия решений лежит комплекс информации от нескольких датчиков двигателя. По статистике перерасход составляет порядка двух литров топлива на 100 километров пути (для автомобиля ВАЗ-2114). Для автомобилей с более мощным мотором значение перерасхода, соответственно, будет увеличиваться.
• Снижаются либо «плавают» обороты холостого хода. При резком торможении автомобиля обороты также резко снижаются. У некоторых автомобилей (в частности, у некоторых моделей автомобильной марки Chevrolet) электронный блок управления в принудительном порядке отключает двигатель, соответственно, дальнейшее движение становится невозможным.
• Снижаются мощность и динамические характеристики автомобиля. В частности, машина плохо разгоняется, не тянет, особенно в нагруженном состоянии и при движении в гору. В том числе, если она буксирует грузы.
• У популярного отечественного автомобиля ВАЗ Калина в ситуации, когда не работает датчик скорости, либо возникают проблемы с сигналами от него на ЭБУ, блок управления в принудительном порядке отключает электрический усилитель руля на машине.
• Не работает система круиз-контроля на машинах, где она предусмотрена. Электронный блок отключается ее принудительно в целях безопасности движения на трассе.

Стоит оговориться, что перечисленные признаки неисправности могут быть также симптомами проблем с другими датчиками или прочими узлами автомобиля. Соответственно, необходимо провести комплексную диагностику автомобиля с помощью диагностического сканера. Возможно в памяти электронного блока управления сформировались и хранятся другие ошибки, связанные с другими системами автомобиля.

Замена

Даже если у вас есть опыт в ремонте авто, на вам еще ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации для вашего ВАЗ 2114.

Запаситесь необходимым набором инструментов и материалов:

• Ключи на 21, 14, 10 миллиметров;
• Сухая ветошь для очистки корпуса КПП;
• Новый ДС.

Что касается нового датчика скорости, то вы его можете легко отыскать по номеру каталога — 2111-3843010. Его ориентировочная стоимость сегодня составляет в районе 300 рублей.

Начинаем работу.

1. Заменить устройство можно через подкапотное пространство. Но такой вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к искомому объекту. Вы можете их снять, но тогда откручивать датчик все равно будет проблематично.
2. Чтобы избежать лишних демонтажных работ и облегчить самому себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
3. Находится искомое устройство непосредственно на корпусе коробки переключения передач над карданом кулисы. Посмотрите в район щупа для проверки количества масла в КПП. Именно там вы и найдете ДС.
4. Заехав на яму, подождите некоторое время, чтобы корпус мотора остыл. Откройте капот, что ускорит процесс остывания. Не закрывайте, начиная работу. Это обеспечит дополнительное освещение.
5. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
6. Найдите искомый датчик, с помощью сухой ветоши удалите всю скопившуюся на корпусе КПП грязь. Всю коробку чистить не обязательно, достаточно расчистить участок, где находится ДС.

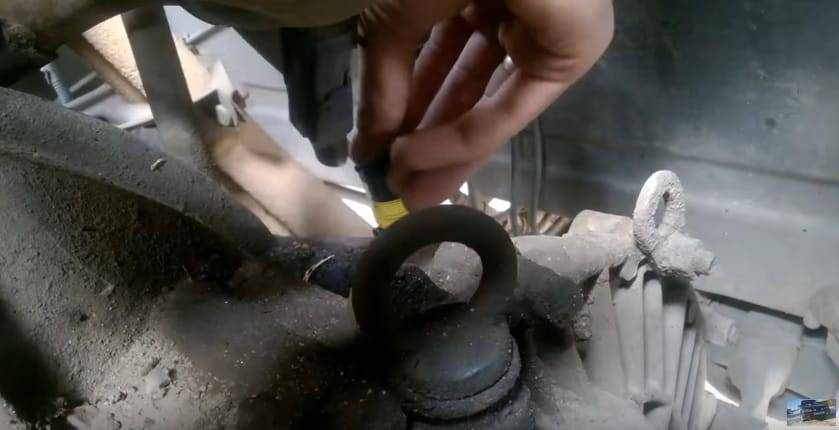

7. Отключите контакты, демонтировав колодку с проводкой. Для этого достаточно просто нажать на фиксатор пружинного типа.
8. Выкручивать ДС следует аккуратно, двигаясь против часовой стрелки.
9. Не всегда удается извлечь датчик вручную, поскольку налипшая грязь способствует прилипанию. Воспользуйтесь ключом на 21 миллиметр, чтобы снять ДС со своего посадочного места.
10. После демонтажа ДС проверьте состояние привода. Как именно это сделать, мы уже говорили.
11. При сломанном штоке вам придется демонтировать привод полностью.
12. С помощью ключа на 10 миллиметров откручивается крепежная гайка, извлекается вместе с шайбой.
13. Накидным ключом на 14 миллиметров расшатайте немного привод в его гнезде, что позволит потом его аккуратно извлечь с посадочного места.
14. Обязательно проследите, чтобы шток не оказался в коробке. В противном случае придется демонтировать КПП и выполнять ее разборку. А это сложная задача.
15. Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от уровня износа.
16. Замените шток, верните привод на место и выполните сборку в обратной последовательности.
17. Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
18. Верните обратно клеммы с проводами, подключите контакты и проверьте работоспособность устройства.

Замена ДС

Вкручивать ДС следует максимально аккуратно, поскольку корпус датчика изготавливается из пластика. Повредить его очень легко.

Выполнить замену такого устройства как ДС не сложно. Соблюдайте последовательность операций, действуйте аккуратно и используйте качественные запчасти для замены. Плюс не забудьте сначала убедиться, что именно ДС является виновником неприятностей. Иначе работа может оказаться проведенной напрасно.

 Загрузка …

Не работает спидометр на ВАЗ 2114

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

• Откройте крышку капота своего автомобиля;
• Уберите адсорбер для удобства;
• Найдите в районе ШТРУСа провод, идущий собственно на датчик;
• Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

• плоская и крестовая отвертки;
• плоскогубцы;
• набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

1. Р0500 — отсутствие сигнала датчика скорости.
2. Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114

МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
3. Значительно повышается расход топлива.
4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

• снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить. Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.
