Регулировка зажигания ВАЗ 2106: как выставить зажигание

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

• на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
• с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.. Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе. С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Как выставить зажигание ВАЗ 2106 своими руками — пошаговая инструкция

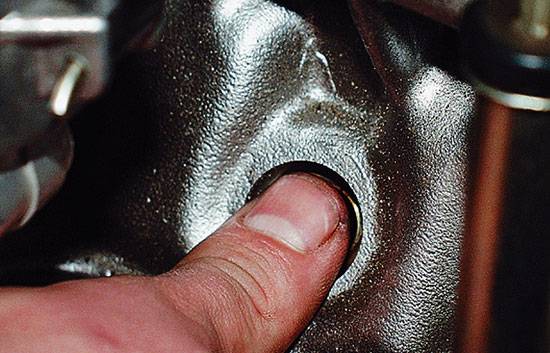

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

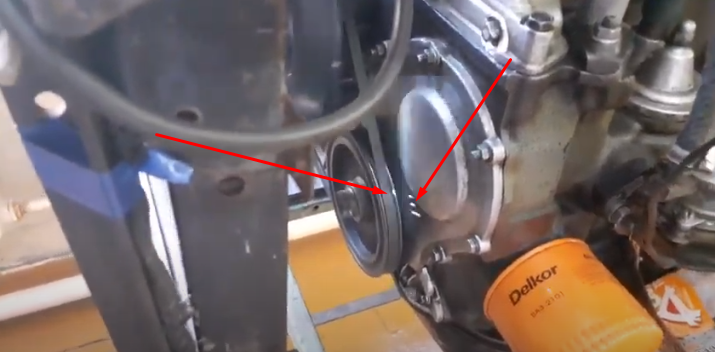

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на “92” или “95” бензине совмещайте со средней меткой, если же на “72” или ниже, совмещайте с длинной меткой, которая соответствует “0” углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6

Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:. 7

Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите “контрольку” следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на “массу”.

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на “газ”.

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон “пальцев”), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание “раннее”. Если у вас вообще не появилась детонация, зажигание — “позднее”. В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой. Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.

Как самостоятельно выставить зажигание на Ваз 2106

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

• бесперебойная работа силового агрегата;
• легкий запуск;
• нормальный расход топлива;
• динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Вам нужно взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру
Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Инструкция по выставлению зажигания ВАЗ 2106

О том, как правильно выставить зажигание на ваз, можно написать целую книгу, в которую войдут промышленные и народные методы. Здесь собраны 3 простейших метода, доступные любому «рукастому» водителю.

Стробоскопическим методом

Пожалуй, самый правильный способ выставления по меткам зажигания. Для этого необходим автомобильный стробоскоп – продается в любом автомаге и стоит около 1500 рублей.

Действовать нужно так:

Автомобиль нужно заглушить.

Откиньте капот и открутите гайку на трамблере. Чтобы потом не промахнуться – поставьте метку несмываемым маркером.

Теперь осмотрите двигатель на предмет меток: 2 короткие и 1 длинная. Выглядят они примерно так.Их нужно очистить от бензина и масла с помощью ветоши.

Минус стробоскопа киньте на плюс двигателя, а плюс на катушку зажигания. Свободный провод на цилиндр No1.

Нужно сопоставить метки. Медленно двигайте трамблер (на ВАЗ 2106 это можно делать без ключа). Нужно, чтобы метки на шкава совпали с пазами на корпусе.

Постоянно проверяйте обороты мотора (многие стробоскопы оснащены этой функцией). По необходимости отрегулируйте холостой ход.

Когда все совпало, можно закрутить гайку трамблера.

Четвертую метку (показана на картинке выше) обычно совмещают с третьей.

«Лампочный» метод

Как выставить метки ГРМ на ваз 2106, если нет строба, а выставить нужно срочно и сейчас? Здесь поможет обычная двенадцативольтовая лампочка. К ней необходимо припаять 2 провода.

Действуйте так:

• На первом цилиндре понадобится выкрутить свечку. Для этого возьмите свечной ключ.
• Храповиком или ключом вращайте коленчатый вал, пока подготовленный цилиндр не начнет сжиматься.
• Сопоставьте шкивные метки с корпусными приливами.
• Снимите с трамблера кожух. Не забудьте отметить бегунок.
• Чуть ослабьте крепления трамблера. Фиксаторы должны быть параллельны расположению двигателя.
• Теперь понадобится лампочка. Минусовой провод бросьте на корпус, а плюсовой на трамблерный двенадцативольтовый кабель
• Запустите автомобиль, но не включайте стартер.
• Если выставление зажигания на ВАЗ 2106 было удачным – лампочка не загорится. Контакты в этот период разомкнуты. Свет говорит о том, что есть поломка и нужно менять настройку.

Обратите внимание, что установка зажигания лампочкой на ваз 2106 – не самое точное. При низком напряжении она не зажжется, но это уже говорит о замыкании контактов

Вместо нее можно взять вольтметр. Подключается он аналогичным образом.

По звуку

Как выставить зажигание на классике на глаз? Это невозможно, зато можно на слух. Вряд ли получится сделать это правильно, тем более с первого раза, но работать машина будет и еще долго.

Он может издавать побочные звуки, которые которые легко спутать неправильно регулированием.

Действовать нужно так:

Запускайте двигатель и дайте ему хорошенько прогреться
Обратите внимание, что ручку карбюратора нужно утопить.
Чуть ослабьте крепеж трамблера и начните его понемногу поворачивать.
Прислушивайтесь: повороты к большие углы должны заставлять двигатель глохнуть или наоборот разгоняться.
Важно добиться, чтобы при 700-800 оборотах двигатель работал ровно. Не должно быть стуков или тресков
Если получилось этого добиться – значит система зажигания ВАЗ выставлена.

Обратите внимание, что такая регулировка зажигания ВАЗ 2106 – это вариант на пару дней. Ее обязательно нужно будет перепроверить стробом или мультиметром

Как выполнить установку зажигания на ВАЗ-2106

Для того чтобы произвести данную процедуру точно, используют прибор – стробоскоп. Но не любой автомобилист имеет его в своем гараже. Поэтому в условиях работ проводимых в гараже, можно использовать подручные приспособления. Вам нужно иметь 12-вольтовый световой элемент и ключ, предназначенный для коленвала. Помимо этого потребуется ключ на «тринадцать».

Регулировка зажигания в «Классике» осуществляется при неработающем двигателе. Изначально выкручивается свеча. Поршневой цилиндр переводится в режим зажигания. После отверстие закрывается и выполняется вращение. В момент выталкивания пальца с отверстия, можно определить, что такт сжатия был выполнен.Далее осуществляется процедура подразумевающая подсоединение бронепровода. Дальше необходимо будет определить момент зажигания.

Возьмите ключ (на «тринадцать») и открутите гайку в крепеже системы распределения. Потом возьмите световой элемент с 2 проводами. Первый из них подключите к «массе», а другой – к катушке зажигания. Индикатор должен загореться. Потом производится закручивание крепления. Автомобиль необходимо проверить в процессе езды. Кроме того, в интернете загружено огромное количество видео, с регулировкой своими руками зажигания на ВАЗ (2106).

Правильность выставления зажигания на ВАЗ-2106 достаточно важный вопрос. Это стоит делать непосредственно во время движения. Изначально осуществляет прогрев двигателя, а после разгон транспортного средства до скорости в пятьдесят километров. Потом переключитесь на 4 передачу и продолжайте движение без увеличения скорости. Теперь резко надавите на газ до упора и послушайте работу двигателя. Вы услышите звук детонации или так званный «звон пальцев».Правильной можно считать работу, если этот звон по прошествии определенного времени затихает. По стрелке спидометра преодолевается отрезок 5 км в час.Когда вы наблюдаете детонации более длительный период времени, то стоит скорректировать положения трамблера.

Бесконтактный трамблер

Прибор распределителя, функционирующего с механизмом электронного зажигания, схож с конструкцией механического трамблера. В данном устройстве тоже есть бегунок, пластина с подшипником, вакуумный корректор и центробежный регулятор. Однако контактную группу и конденсатор заменяет датчик Холла и металлический экран, фиксирующийся на валу.

Бесконтактный трамблер в 2106-й модели работает следующим образом:

1. Постоянный магнит и датчик Холла располагается на подвижном участке. Между ними крутится экран, имеющий прорези.
2. Как только экраном перекрывается поле магнита, напряжение равно нулю на выводах и датчик бездействует.
3. При вращении валика и преодолении прорези поле магнита доходит до поверхности датчика. В свою очередь, на выходе элемента образуется напряжение, направляющееся на электронный блок (коммутатор). Последний отправляет сигнал катушке, которая вырабатывает идущий на бегунок зажигания разряд.

Более прочен в работе бесконтактный распределитель. Подшипник и датчик Холла выходят из строя реже по причине отсутствия механического напряжения.

Неисправности бесконтактного зажигания

Встречаются следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу, расположенную ниже.

обрыв в цепи датчика и ТК	проверить проводку
датчик бесконтактного типа не функционирует	проверить гаджет
отсутствие контакта в проводке на участке ТК-боббина или ТК-выключатель	проверить проводку и сочленения
ТК не работает	проверить ТК с помощью осциллографа или другого аналогичного электронно-измерительного устройства, заменить по необходимости
пропал контакт выключателя системы зажигания	протестировать контактную группу, заменить по необходимости
дефект или слабый контакт уголька	проверить изделие
дефекты крышки или бегунка распределительного датчика	проверить изделия и по необходимости заменить
неисправность сопротивления в бегунке	обновить деталь
дефект боббины	обновить деталь
масло на свечных электродах или не установлен требуемый зазор	чистка и регулировка свечей
дефекты изоляторов	замена свечей
нарушение схемы подключения высоковольтной проводки	восстановить схему
некорректная установка зажигания	установить зажигание
неустойчивая работа мотора или холостой ход не установлен	выставить корректно
увеличенное расстояние между электродами свечей	выставить корректно
низкий коэффициент жесткости пружин регуляторных отвесов в датчике	замена пружин, протестировать регулятор центробежного типа на спецстенде

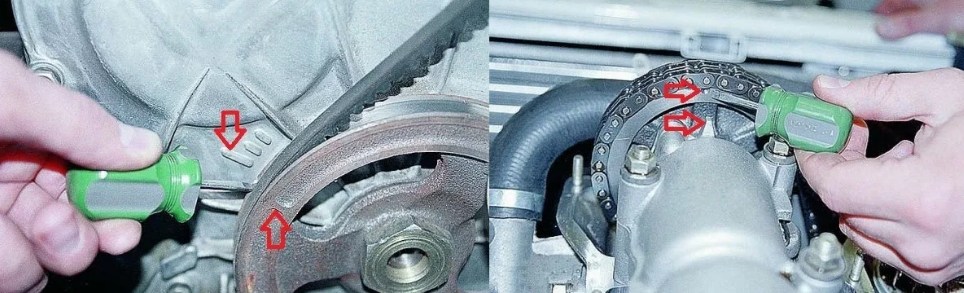

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

• Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
• Во время ремонта газораспределительного механизма также требуется корректировка их положения

Неисправности

Типичными поломками для системы БСЗ являются.

1. Отказ элемента Холла. Двигатель внезапно глохнет или не заводится.
2. Подгорание контакта высоковольтного провода. Распространенная неисправность для всех систем зажигания. Мотор троит или плохо запускается.
3. Повреждение контактных групп прибора. Здесь частой причиной становится банальное окисление клемм.
4. Отказ контроллера. Подобное может случиться по причине перегрева, попадания воды или механического воздействия.

Нет искры на электронном зажигании

Причины того, что на бесконтактном модуле пропала искра, обычно не сильно отличаются от аналогичных проблем на классических элементах.

1. Повреждение свечи, высоковольтного провода. Эти части наиболее подвержены воздействию вибрации и прочих негативных факторов.
2. Если зажигание периодически пропадает — проверьте контактные группы и проводку на наличие окислов, повреждений.
3. Повреждена управляющая аппаратура. Здесь может быть контроллер или датчик Холла.

Не заводится Лада 2106

Если авто не запускается, опытный автомобилист может сразу определить схему, дающую сбой. Если дело в зажигании, потребуется проверит цепь на наличие неисправностей. Обычно начинают со свечей и заканчивают на катушке.

При нахождении поврежденной детали, ее меняют на заведомо исправную.

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 —>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 —>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 —>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 —>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 —>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 —>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 —>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 —>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

p, blockquote 25,0,0,0,0 —>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 —>

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 —>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 —>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>

Регулировка опережения зажигания ВАЗ 2106

Существуют несколько способов регулировки зажигания ВАЗ 2106. Рассмотрим самые быстрые и простые из них.

Регулировка опережения зажигания с помощью стробоскопа

Этот способ регулировки считается самым быстрым, при условии наличия любого автомобильного стробоскопа.

1. Подключаем стробоскоп к электросети автомобиля
2. Снимаем и заглушаем шланг октан-корректора с трамблера
3. Заводим и прогреваем двигатель до рабочей температуры
4. Ослабляем болт крепления корпуса трамблера
5. Направляем свет от стробоскопа на шкив коленвала
6. Поворачиваем трамблер пока метка №1, на шкиве коленвала не будет находиться против меток №2, нанесенных на крышке газораспределительного механизма.
7. Добившись нужного положения, фиксируем винтом корпус трамблера.

Во время выполнения этой регулировки обязательным условием является устойчивые обороты холостого хода двигателя, так как во время повышения оборотов начинает работать центробежный регулятор, что скажется на конечном результате регулировок.

Также во время этой операции рекомендуем проверить и другие параметры работы зажигания.

Увеличьте обороты. Угол опережения зажигания должен вырасти, так как сработает центробежный регулятор. Если при средних оборотах снять шланг вакуум-корректора, то УОЗ должен уменьшится при надевании – увеличится.

Также можно определить состояние подвижной пластины распределителя зажигания ваз 2106. Если метка прыгает, то скорей всего в подшипнике есть выработка.

Регулировка опережения зажигания с помощью лампочки

1. Ключом проворачиваем коленвал до тех пор, пока метки не совпадут, таким образом, как показано на рисунке и при этом бегунок трамблера стоял на высоковольтном проводе первого цилиндра.
2. Подключаем один контакт лампочки к проводу, который идет на катушку зажигания ваз 2106, а второй на массу.
3. Вынимаем центральный провод с трамблера и прислоняем к массе автомобиля
4. Ослабляем болт фиксации корпуса трамблера и включаем зажигание.
5. Проворачиваем трамблер по часовой стрелке, пока лампочка не погаснет, что свидетельствует о размыкании контактов.
6. Затем медленно вращаем в обратную сторону. Контакты должны сомкнутся, и лампочка погаснет.
7. Теперь медленно вращаем, корпус трамблера по часовой стрелке пока лампочка снова не загорится.
8. Фиксируем это положение винтом.

В случаи если в автомобиле используется транзисторная или тиристорная система зажигания, то при этой регулировке вам понадобится вольтметр или диодный пробник, так как напряжения может не хватить для горения лампочки.

Проверка регулировок зажигания ВАЗ 2106 во время движения автомобиля

1. Прогрейте двигатель до оптимальной температуры
2. На ровном участке дороге разгоните автомобиль до скорости 40-50 км/ч. и, включив 4-ую передачу, резко нажмите на педаль газа. При этом в двигателе должны прослушиваться в течении 1-2 секунд характерные детонационные стуки, и автомобиль должен набирать скорость. Если этого не происходит, то проверните трамблер на одно деление, расположенное на шкале у его основания, против часовой стрелки.
3. Если наоборот, детонация присутствует более долгий промежуток времени, поверните распределитель зажигания ваз 2106 на одно деление по часовой стрелке.

Если во время этих регулировок положение трамблер существенно изменилось по сравнению с положением, найденном на втором этапе, то это является признаком неисправности в работе трамблера, либо в существенном отклонении состава горючей смеси от номинального.

Как проверить датчик Холла на Ладе 2106: электронное воспламенение

Этот контроллер является самой большой болячкой на системах БСЗ. Его проверка выполнятся так.

1. Метод исключения. Отказавший датчик меняется на заведомо исправный. Для этого понадобится его приобрести или попросить у соседа целый сенсор. Если после монтажа работа двигателя выровнялась, деталь меняется.
2. Второй метод подразумевает следующие действия. Для проверки вынимается клемма из трамблера и включается зажигание. Далее нужно замкнуть контакты 3 и 6. Если датчик поврежден – появится небольшая искра.

Есть и другие методики проверки, подразумевающие использование мультиметра и прочих прозвонок. О них здесь писать не будем, так как для этого потребуется наличие специального оборудования и глубоких познаний в автоэлектрике.
