Выставление угла опережения зажигания своими руками

Настройка угла опережения зажигания на Yamaha 9.9 GMHS по инструкции

При повороте ручки газа открывается дроссельная заслонка в карбюраторе и одновременно момент зажигания становится ранним. При первом запуске или на холодную, закрытие воздушной заслонки влияет на опережение зажигания и вот эта вот тяга делает опережение зажигания ранним.

Если на механизме опережения зажигания и открытия дроссельной заслонки зазор (см картинку) будет более 1 мм. его необходимо отрегулировать.

Для этого нужно открутить гайки на тросах 1 и 2 и либо верхним, либо нижним тросом выставить нужный зазор.

Так же нужно обратить внимание на то, чтобы при выкручивании ручки газа на максимум, дроссельная заслонка открывалась полностью. Если она открывается не до конца, тогда нужно выкрутить винт, который фиксирует тягу, а затем зажимаем её так, чтобы она открывала заслонку как надо. На пластмассовом корпусе ручного стартера лодочного мотора Yamaha 9.9 GMHS  (15 FMHS) есть метка

Так же на одной стороне маховика есть метки, отмеряющие каждые 5 градусов. Среди них есть метка TDC (Top Dead Center), т.е. Верхняя Мертвая Точка

На пластмассовом корпусе ручного стартера лодочного мотора Yamaha 9.9 GMHS  (15 FMHS) есть метка. Так же на одной стороне маховика есть метки, отмеряющие каждые 5 градусов. Среди них есть метка TDC (Top Dead Center), т.е. Верхняя Мертвая Точка.

На маховике выделена метка TDC

Под маховиком есть еще одна метка. Но такую метку вы найдете не на всех лодочных моторах, к примеру китайцы не всегда удосуживаются поставить её на свои выпускаемые модели.

На лодочном моторе Yamaha 9.9 (15) и его аналогах, максимальный угол опережения зажигания составляет 30 градусов. Для того, чтобы настроить этот угол нужно прокрутить маховик мотора по часовой стрелке (против часовой маховик крутить нельзя, т.к. это вывернет лепестки крыльчатки системы охлаждения) до отметки 30 градусов. Метку 30 градусов совмещаем с меткой на корпусе ручного стартера.

Выставляем угол опережения зажигания в 30 градусов

Под маховиком можно обнаружить флажок желтого цвета. А на противоположной его стороне находится датчик момента искрообразования. Толкая механизм опережения зажигания до предела, до того, как конструкция с желтым флажком упрется в ограничитель, она должная совпасть с меткой под маховиком. Если он не совпадает (как на картинке ниже) то нужно снять пластмассовую тягу, которая сидит на стальном шарике (просто поддеваете её отверткой). Затем с помощью ключа (а данном случае на ослабляем контргайку и укорачиваем или удлиняем тягу так, чтобы она в итоге совпала с меткой под маховиком. Ставим все обратно и проверяем. Если флажок совпал с меткой под маховиком, затягиваем контргайку. Таким вот образом выставляется максимальный угол опережения зажигания в 30 градусов на лодочном мотора Yamaha 9.9 GMHS.

Флажок не совпадает с меткой

А теперь они на одной линии

Угол опережения зажигания на холостом ходу

Что касается угла опережения зажигания на холостом ходу, то для этого сначала прокручиваем маховик по часовой стрелке до метки верхней мертвой точки (TDC) и докручиваем еще немного, до 5 градусов после TDC, т.е. в 5 градусов в позднюю. Так же нижняя метка на маховике должна быть совмещена с желтым флажком.

Если же нижняя метка не совпадает с флажком, то нужно ослабить контргайку на тяге и подкрутить винт отверткой. Таким образом вы выставляем первичный угол опережения зажигания в меньшую или большую сторону. В этом положении дроссельная заслонка находиться в минимально открытом состоянии.

Регулируем первичный, минимальный угол опережения зажигания

Основные работы по регулировке опережения зажигания на лодочном моторе закончены. Выполнялись они по инструкции, которая прилагается к мотору (в данном случае это Yamaha 9.9 GMHS). Стробоскоп не использовался. Двигатель не заводился.

Донастройка угла опережения зажигания на работающем моторе

Ранее мы отрегулировали угол опережения зажигания на холостом ходу на 5 градусов. При открытии дроссельной заслонки опережение зажигания становиться более ранним. Если при таких настройках уже на работающем моторе наблюдается его неустойчивая работа, то нужно закрутить винт регулировки минимального угла опережения зажигания  так, чтобы двигатель работал устойчиво и ровно.

Если ваш мотор не перестает чихать, то нужно отрегулировать качество топливно-воздушной смеси с помощью винта. Если же и это не помогает, то у вас скорее всего есть подсос воздуха через сальники или прокладки.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

  • Стробоскоп;
  • Набор ключей;
  • Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

  1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

    . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

  2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
  3. Послабляем гайки крепления распределителя;
  4. Включаем зажигание, но авто не заводим;
  5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
  6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Как самостоятельно выставить зажигание на Ваз 2106

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

  • бесперебойная работа силового агрегата;
  • легкий запуск;
  • нормальный расход топлива;
  • динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Вам нужно взять с собой в гараж:

  • ключ для свечей;
  • ключ на 13;
  • вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру
Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Особенности зажигания ГБО

Как было отмечено ранее, зажигание ГБО – это слегка отличная система воспламенения топливной смеси, если сравнивать с теми же бензиновыми агрегатами. Связано это, опять же повторимся, с высоким октановым числом газа. Так, самый высокооктановый бензин – это 98-ой, а у пропана-бутана порядка 100-105 единиц в этом показателе. Если же говорить о метане, то он вовсе имеет 120 октан.

Высокое октановое число топлива влияет на скорость его догорания в камерах двигателя внутреннего сгорания. Если быть точнее, то оно становится более длинным, при этом транспортировка горючего в мотор не останавливается, дабы дать оставшейся смеси догореть. Этот момент ГБО, однозначно, является отрицательным в его использовании и требует некоторой нейтрализации. Подтвердить выдвинутый тезис способны следующие явления, которые вызывает неправильно настроенное зажигание при езде «на газу»:

  • Постоянная работа двигателя в повышенном температурном режиме;
  • Преждевременное прогорание клапанов;
  • Скоротечный износ многих элементов выхлопной системы машины;
  • Повышенный расход топлива;
  • Плохие показатели работы автомобиля (слабая тяга, потеря в динамике и т.п.).

НЕКОТОРЫЕ ОСОБЕННОСТИ САМОСТОЯТЕЛЬНОЙ РЕГУЛИРОВКИ ЗАЖИГАНИЯ

Все системы зажигания делятся на два типа – электронное и механическое, и регулировка каждого из них имеет некоторые особенности, несмотря на то, что в обоих случаях выполняется вращением трамблера. Так, механический распределитель генерирует искру при размыкании контактов. Поэтому прежде, чем начинать процедуру настройки опережения необходимо проверить и отрегулировать зазор межу контактами. Эта процедура не отличается какой-либо сложностью, и выполняется достаточно быстро:

  • коленвал поворачивается до тех пор, пока зазор между контактами не достигнет своего максимума;
  • специальным щупом проверяется зазор и, при необходимости, поворотами специальных винтов вносятся коррективы;
  • после повторных, заключительных замеров крепко заворачиваются крепежные винты.

В электронной системе отсутствуют какие-либо, а за искрообразование отвечают определенные датчики и коммутаторы. Искра в такой системе имеет куда большие размеры, нежели в механической, что благотворно сказывается на числе оборотов, характере пуска и процессе воспламенения топливной смеси. Для оптимального угла электронного зажигания можно изменять расположение корпуса распределителя (не более 1,5 мм за один раз) и проверка результата на ходу. Таким образом, можно подобрать оптимальное положение трамблера и добиться идеального зажигания.

Установка угла опережения зажигания

  • С помощью рожкового ключа, в этом случае, это ключ на «13», ослабляем гайку крепления трамблёра;
  • Затем, вращая корпус трамблёра по часовой стрелке, совмещаем центр бегунка с риской на корпусе;
  • Затягиваем крепёжную гайку.

На этом первоначальная установка зажигания выполнена. Бегунок в данный момент установлен как раз напротив вывода 1 цилиндра на крышке трамблёра.

Бегунок на 8 клапанном двигателе двигается только по часовой стрелке, а напротив часовой движется только на 16-клапанном. Порядок расположения проводов на крышке трамблёра, соответствует работе цилиндров 1-3-4-2.

В крышке изнутри видим выводы, по которым бегунок, крутясь, распределяет искру по высоковольтным проводам. Попутно нужно почистить бегунок и внутри крышки ветошью от налёта графита.

Как видим, установить зажигание можете своими руками этим методом либо обратиться на СТО, где угол опережения зажигания выставят по стробоскопу.

Автор видео Андрей Северный (см. внизу видео) делает следующим образом. Поворачивая корпус трамблёра немного против часовой стрелки, выставляет пораньше зажигание и запускает двигатель. Если детонации нет, то так и оставляет для дальнейшей эксплуатации авто.

Если же есть детонация, то поворачивает по часовой стрелке, делая зажигание немного позднее.

Получается, что при проворачивании корпуса против часовой стрелки, трамблёр двигается навстречу бегунку и, следовательно, искра в цилиндре произойдёт пораньше.

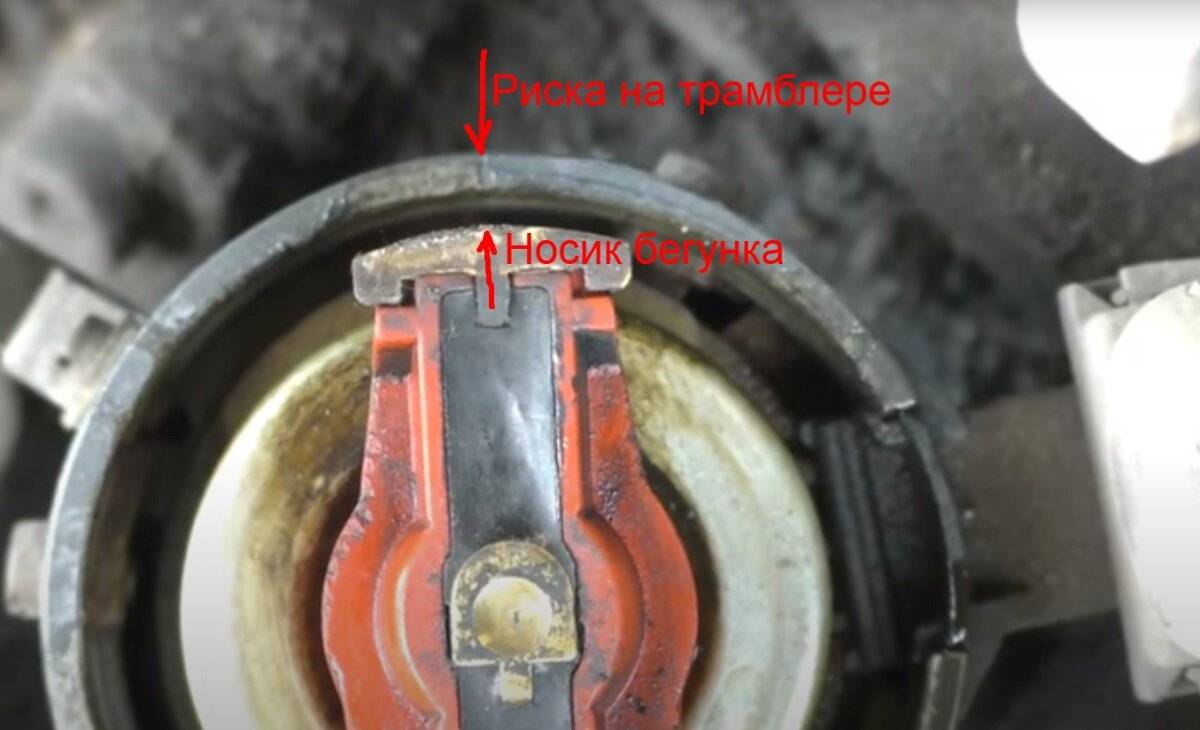

И вот у нас бегунок смотрит против метки на корпусе. Затем одеваем крышку трамблёра и поднимаем фиксаторы крышки.

Проверка метки газораспределения

В этом положении проверим метки газораспределения, для чего снимаем защитный кожух, который крепится двумя гайками.

Как сняли кожух, на тыльной стороне шкива распределительного вала можно увидеть метку в виде лунки. На некоторых моторах метка находится на лицевой стороне шкива, и она должна совместиться с меткой на кожухе.

Аналогично меняется и ремень ГРМ. На маховике устанавливается «0», бегунок ставится напротив риски на корпусе трамблёра, и совмещаем метки на ремне газораспределения.

Нужно демонтировать два шкива, пластиковую защиту и отпустив натяжной ролик, снимаем старый ремень ГРМ. Затем ставим новый ремень, проверяем, что все метки на месте и ставим снятые элементы.

Итак. Заводим двигатель и посмотрим, как он себя поведёт после установки зажигания. Запустили мотор и видим, что при резких подачах газа, двигатель плохо отзывается.

Откручиваем крепёж трамблёра и проворачиваем корпус влево, чтобы сделать зажигание немного раньше. Затягиваем гайку крепежа и запускаем двигатель вновь для проверки работы.

После запуска видим, что мотор стал сразу хорошо отзываться на нажатия педали газа, стало быть, зажигание установлено правильно. Детонации при этом не слышно. Сейчас необходимо проверить работу двигателя на ходу.

Проверка работы двигателя на ходу

Для этого мотор прогреем и можно выезжать на дорогу для проверки. При резком разгоне, либо когда машина нагружена, то возможна детонация, которая должна быть еле заметная и кратковременная.

Если же при проверке детонация длительная, то необходимо корпус трамблёра отпустить и провернуть его немного по часовой стрелке и вновь проверить двигатель в движении.

Главное — не путать передачи, включив вместо 2-й, четвёртую передачу, когда раздаётся длительный цокот из-под капота.

При правильной установке момента зажигания двигатель не должен тупить, и вяло отзываться на  газ, но при этом не должно быть детонации. Нужно найти «золотую» середину.

Смотрите на видео, как машина идёт на 5-той передаче, где-то 60 км/ч. При нажатии на педаль акселератора проскочила лёгкая еле заметная детонация. Значит, в этом случае, найдена золотая середина при установке угла опережения зажигания. Двигатель отзывается хорошо и не детонирует.

При этом машина отлично отзывается на педаль газа. Можно чуток установить пораньше, но можно оставить и как есть.

Диагностика неисправностей системы зажигания

В целях экономии времени и средств проверку работоспособности системы зажигания ВАЗ 2106 рекомендуется проводить в определённом порядке. Для диагностики потребуются:

  • свечной ключ на 16 с воротком;
  • головка на 36 с рукояткой;
  • мультиметр с возможностью измерения напряжения и сопротивления;
  • контрольная лампа (обычная автомобильная 12-вольтовая лампа с подсоединёнными проводами);
  • пассатижи с диэлектрическими ручками;
  • шлицевая отвёртка;
  • набор плоских щупов для измерения зазоров;
  • небольшой плоский надфиль;
  • запасная свеча зажигания (заведомо рабочая).

Проверка аккумулятора

Если двигатель совсем не запускается, то есть при повороте ключа зажигания не слышно ни щелчка реле стартера, ни звука работы самого стартера, проверку следует начать с аккумулятора. Для этого нужно включить на мультиметре режим вольтметра с диапазоном измерения 20 В и измерить напряжение на клеммах АКБ — оно не должно быть ниже 11,7 В. При меньших значениях стартер не запустится и не сможет прокрутить коленчатый вал. Как следствие, не начнут вращаться распредвал и ротор распределителя, приводящий в движение контакт прерывателя, а в катушке не будет образовываться достаточное для нормального искрообразования напряжение. Решается проблема путём зарядки аккумулятора или его замены.

Проверка выключателя

Если аккумулятор исправен и при запуске реле со стартером работают в штатном режиме, но двигатель не запускается, следует проверить выключатель зажигания. Чтобы не разбирать замок, можно просто измерить напряжение на низковольтной обмотке катушки. Для этого необходимо подключить плюсовой щуп вольтметра к выводу, обозначенному знаками «Б» или «+», а минусовой — к массе автомобиля. При включённом зажигании прибор должен показать напряжение, равное напряжению на клеммах АКБ. Если напряжения нет, следует «прозвонить» провод, идущий от контактной группы выключателя к катушке, и в случае обрыва заменить его. Если же провод целый, придётся разобрать замок зажигания и зачистить контакты выключателя или полностью заменить контактную группу.

Чем грозит неправильно выставленный УОЗ

Итак, мы уже выяснили, что если воспламенение ТВС в виде искры, генерируемой свечой зажигания, происходит раньше обычного, расширение сжатой смеси в результате её сгорания начнет происходить ещё до того, как поршень прошёл ВМТ, то есть на стадии его подъёма. А значит, поршню будет тяжелее пройти остаток пути вверх, прежде чем начнётся его движение вниз, во время которого и происходит оптимальная отдача энергии отработанных газов.

При позднем зажигании количество полезной работы, совершаемой поршнем, также уменьшается, поскольку часть пути он будет проходить по инерции, а часть энергии будет растрачена впустую и направлена в систему выпуска, разогревая её вместо повышения КПД силового агрегата.

Последствия неправильно выставленного зажигания могут оказаться очень серьёзными. Если допустить длительную работу мотора на позднем зажигании, будут нарушены все условия оптимального процесса сгорания горючего. В частности, в момент, на который приходится пик давления отработанных газов, поршень уже движется вниз, поэтому вся ТВС сгореть не успевает, что приводит к оседанию несгоревших частиц на стенках цилиндра. Накапливаясь, такой нагар может привести закоксовке двигателя, что чревато его поломкой с необходимостью выполнения капитального ремонта.

Но не следует полагать, что ранее зажигание менее опасно. В этом случае энергия, выделяемая в процессе горения, направлена против движения поршня, тормозя его на пути в ВМТ, а это становится причиной возникновения серьёзных ударных нагрузок, причём не только на ЦПГ – пострадать может и КШМ. Вот эти ударные воздействия и проявляются в виде хорошо различимых металлических стуков. Если не реагировать на такие симптомы, дальнейшая эксплуатация силового агрегата грозит деформацией шатунов, прогоранием поршней, а также ускоренным износом вкладышей коленвала. А эти проблемы более серьёзные, чем последствия позднего зажигания.

Так что правильный УОЗ – гарантия длительной и беспроблемной работы мотора. Однако на современных инжекторных двигателях за правильную установку отвечает бортовой компьютер, так что самостоятельно поправить угол опережения зажигания не удастся. Единственная возможность в случае появление проблем – перепрошивка ЭБУ, или же внесение в блок управления корректирующей информации.

Вы спросите, почему же электроника допускает сбои в зажигании? Тому есть объективные причины. Дело в том, что регулирование момента зажигания осуществляется на основе данных, поступающих от многочисленных датчиков. Ориентируясь на эту информацию, ЭБУ определяет, в каком объёме и в какой момент подавать в камеру сгорания горючее и воздух, а также когда подать искру для воспламенения смеси. В данном случае сбои в работе датчиков и являются основной причиной изменения УОЗ, и далеко не всегда бортовой компьютер правильно реагирует на такие ситуации. Вторичной, менее распространённой причиной изменения УОЗ является нарушение геометрии составных частей силового агрегата.

В таких ситуациях остаётся только проверить исправность работы датчиков. И, конечно, совпадение меток на коленчатом/распредвале. Впрочем, на ранних версиях инжекторных двигателей ЭБУ отвечает только за функционирование системы подачи топлива, поэтому регулировочные работы по выставлению зажигания выполняются примерно так же, как на карбюраторных моторах.

Зажигание: позднее и раннее

Какое зажигание лучше? Опытный автомобилист или эксперт сразу скажет: оптимальное. А само по себе позднее или ранее зажигание уже крайности, способные доставить автовладельцу немало головной боли.


Виды зажигания

Стабильность функционирования инжекторного двигателя напрямую зависит от грамотно проведенной регулировки системы зажигания. Это поможет повысить мощность ДВС, уменьшить расход горючего, улучшить отдачу.

В идеале на 4-тактных ДВС ТВС обязана воспламеняться в конце такта сжатия. Это означает, что топливо должно загореться в тот самый момент, когда поршень уже доходит до ВМТ. Обусловлен данный процесс нюансом того, что ТВС нужно конкретное время для сжигания, после чего образовавшаяся сила толкнет поршень вниз.

Так вот, позднее или раннее зажигание подразумевает задержку или опережение срабатывания вышеописанного процесса. Говоря иначе, система зажигания настроена так, что искра образуется и воспламеняет ТВС не в оптимальный для этого момент. Это происходит раньше или позже.

Определить не оптимальность выставленного зажигания несложно. Сбои в работе двигателя, наблюдаемые периодически, этому свидетельство. Также можно изучить основные признаки, которые определяют неверно выставленное зажигание.

  1. Если налицо неустойчивая работа силового агрегата в режиме ХХ.
  2. Пуск ДВС явно затруднен.
  3. Увеличился расход горючего.
  4. Отзывчивость педали акселератора не впечатляет, как раньше.
  5. Двигатель часто перегревается, наблюдается детонация.
  6. Падает мощность силового агрегата, он теряет приемистость.


Как выставить зажигание уоз

Кроме того, неправильно выставленный УОЗ приводит к возникновению хлопков, отдающих в систему впуска. Дальнейшая эксплуатация автомобиля с кривым УОЗ непрактична, ведет к более серьезным неполадкам силового агрегата. Особенно это опасно, если заметна детонация.

Симптомы и признаки раннего зажиганияСимптомы и признаки позднего зажигания
Чрезмерная детонация (дефект поршня, разрушение шатунов).Потеря мощности.
Хорошо слышимый звук стука в двигателе (повышенный износ).Плохой запуск (из-за чего страдает аккумулятор).
Потеря мощности (особо заметная на малых оборотах).Повышенный расход топлива.
Увеличенный расход топлива.Перегрев двигателя (может вообще заклинить).

Сложность определения зажигания на инжекторных ДВС связана с тем, что все упирается в электронику. Решать проблему в данном случае нужно не механическим вмешательством, а путем настройки и программирования ЭБУ.

Примечательно, что на подержанных автомобилях со временем в памяти ЭБУ накапливаются различные ошибки. Последние способны провести к сбоям прошивки и неправильному функционированию систем двигателя и зажигания. Для выявления и сброса найденных ошибок потребуется, как и говорилось выше, использовать специальное программное оборудование.
