Как выставить зажигание на скутере, мопеде и мотоблоке?

Как настроить клапаны на 4-тактном скутере Информация, эксплуатация, обслуживание

Итак, может быть после замены ЦПГ ваш скутер перестал выбирать обороты, или вы просто хотите улучшить работу скутера.

В этом поможет настройка клапанов.

Для начала нужно снять крышку с головки цилиндра, для этого открутите четыре болта.

(фото 1,5)

Далее, важно выставить мертвую точку, делается это так. Снимаем защиту с охладительного вентилятора, и смотрим на метки нанесенные на тарелку. (фото 2,3)

(фото 2,3)

После этого возвращаемся к клапанам. Смотрим как расположена звездочка распредвала, лучше запомните примерно, как расположены метки

Начинаем снимать кровать с коромыслами

Очень важно равномерно откручивать гайки со шпилей, крест-накрест. То есть, оборот верхней левой — оборот нижней правой, оборот верхней правой — оборот нижней правой. Когда гайки уже начнут крутиться без натяжки — смело откручиваем, уже можно не равномерно

Когда гайки уже начнут крутиться без натяжки — смело откручиваем, уже можно не равномерно.

Открутили гайки — снимаем кровать, придерживая распредвал.

Далее снимаем цепь ГРМ с о звезды распредвала и прокручиваем распредвал так что бы метки на звезде совпадали с краями головки цилиндра, надеваем цепь ГРМ.

(фото 4)

Еще раз проверяем метки, если они стоят ровно — возвращаем обратно кровать с коромыслами и закручиваем. Закручивать нужно так же как и раскручивали, равномерно, иначе может перекоситься головка цилиндра и/или цилиндр. Тогда придется полностью разбирать ЦПГ, и скорее всего менять прокладки.

После всё собираем в обратном порядке. Заводим и проверяем.

Как бы там ни было: лучше, хуже, или так же. Скорее всего вы захотите попробовать сделать лучше.

Не забываем выставить мертвую точку.

Снова разбираем до момента снятия коромысел. Далее немного приподнимаем сторону распредвала на которой нет звездочки. Так, что бы цепь ГРМ была немного послаблена и можно было её приподнять со звездочки и прокрутить звезду. Прокручиваем звездочку на один зубец вперед или назад. Как вам захочется. Закручиваем, проверяем.

Если хуже, выставляем мертвую точку, раскручиваем и прокручиваем на два зубца назад. Закручиваем, проверяем.

Таким образом, методом проб и ошибок вы точно выставите так как вам понравится.

Из личного опыта могу сказать, что один раз выставив правильно, после у вас никогда не возникнет проблем с этим делом.

Как правильно выставить зажигание на скутере

Прежде, чем браться за, чтобы выставить зажигание на скутере, следует понять, что происходит внутри двигателя. А то, может, человек ни разу и не заглядывал внутрь, а, если и смотрел, то не задумывался о самом процессе. Что может свидетельствовать о том, что зажигание выставлено неправильно? Какого-то одного из следующих симптомов вполне достаточно, чтобы заподозрить неладное. Двигатель работает неровно, недобирает мощности, могут присутствовать так называемые хлопки, слишком сильно дымит, плохо набирает обороты. Правда, еще не факт, что виновато именно зажигание. В любом случае следует выкрутить свечу. Цвет торца изолятора, который непосредственно входит в цилиндр, в идеале должен быть песчаного цвета. Если же он черный, закопченный, то стоит заняться регулировкой зажигания. Хотя, возможно, и не оно виновато. Но надо же с чего-то начать поиск неправильной работы двигателя. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный. Зажигание может быть ранним – это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки. В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Тоже плохо – те самые «хлопки» или дым. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех миллиметров. В зависимости от конструкции двигателя.

Зажигание может быть контактным и бесконтактным. Контактное установлено на старых моделях мотоциклов, мопедов, поэтому говорить о нем не будем. Кто интересуется, найдет в сети самостоятельно. На современных скутерах устанавливают бесконтактные и электронные системы.

Если в контактной системе прерывание тока осуществляется механически, путем замыкания-размыкания цепи, то в бесконтактной несколько другой принцип работы, хотя они и схожи. В любом случае, электрический ток низкого напряжения вырабатывается генератором. Когда ротор замыкает датчик, последний посылает сигнал на коммутатор. И тот начинает накапливать электрический ток в первичной обмотке. Благодаря электромагнитной индукции, во вторичной обмотке появляется ток с высоким напряжением, достаточным, для того, чтобы вызвать искру в свече зажигания. Смысл регулировки сводится к тому, чтобы искра появилась в нужный момент.

Для начала следует разобрать картер. Сделать пометку на картере и роторе в положении верхней мертвой точки поршня. А затем, прокручивая вал, дождаться, когда же появится искра. Естественно, в этот момент свеча должна быть выкручена. Делаем еще одну пометку на картере. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Ослабляем болты на статоре генератора и выставляем зажигание так, как это указано в техническом руководстве к скутеру.

Определить верхнюю мертвую точку поршня просто. В отверстие от выкрученной свечи вставляем палочку, щепочку, полоску плотного картона. И неторопливо вращаем вал. Палочка поднимается, опускается. Наивысший подъем и дает нам верхнюю мертвую точку. Аккуратно отмечаем ее карандашом. Если руководства по эксплуатации под руками нет, можно действовать по наитию. Выньте палочку и отметьте на ней черточку, расположенную в двух-трех миллиметрах выше прежней. Вставьте палочку снова в двигатель и открутите поршень на эти два-три миллиметра ниже. На это положение и устанавливайте появление искры.

Что такое зажигание на опережение

От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.

Читать также: Квадроцикл своими руками чертежи подробно

Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.

Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.

Как выставить зажигание на мопеде Альфа: пошаговая инструкция с фото и видео

Стабильность и надёжность запуска двигателя мопеда «Альфа» зависит от нескольких факторов, среди которых правильно настроенное зажигание. Отсутствие проблем из-за неверно отстроенного узла гарантирует лёгкость управления транспортным средством в любое время года – оно заведётся при каждом кикстарте без лишних усилий. Настройка зажигания понадобится, если только мопед был приобретён совсем дёшево, и его требуется восстановить до рабочего состояния.

Система электрического оборудования (и, соответственно, подачи искры) состоит из таких элементов:

  • источника питания;
  • дополнительных приборов;
  • других узлов, потребляющих энергию.

Согласно заявлениям не нужно настраивать зажигание после покупки нового транспортного средства, но на деле всё обстоит несколько иначе – условия перевозки, хранения накладывают свои проблемы. Скорее всего, придётся устранять последствия неправильной настройки зажигания – в транспорте типа «Альфа» подстроено по принципу слишком большого опережения. К тому же разборка мотора неизбежно влечёт за собой необходимость в настройке зажигания в обязательном порядке.

Надо лишь следовать инструкциям по разборке и сборке мопеда, чтобы достичь оптимального результата, который продержится до следующего демонтажа двигателя для профилактических работ или замены. Неуверенная работа двигателя во время движения причиняет не только дискомфорт, но и неприятности в виде повышенного аварийного риска на оживлённой трассе, где резкая остановка крайне опасна.

Проверка и обслуживание систем зажигания непосредственно на автомобиле

4.1. Проверка цепей низкого и высокого напряжения

В случае невозможности запуска двигателя основные причины отсутствия тока в цепях низкого и высокого напряжения системы зажигания можно определять с помощью контрольной лампочки или тестера. Рассмотрим технологию проверки бесконтактно-транзисторной системы с датчиком Холла (рис. 10).

Рис. 10. Бесконтактно-транзисторная система зажигания: 1 — свечи зажигания; 2 — датчик-распределитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — реле зажигания; 8 — катушка зажигания; 9 — датчик Холла; 30, 30/1, 15 — номера клемм системы зажигания

Прежде всего необходимо проверить, выдает ли коммутатор импульсы тока на катушку зажигания. Для этого отсоединяют от катушки зажигания провод, идущий к клемме «1» коммутатора, и подключают наконечник провода к лампочке. Другой провод лампы присоединяют к клемме «+» катушки зажигания, включают зажигание и проворачивают коленчатый вал двигателя стартером. При этом возможны два случая.

Первый случай — контрольная лампочка не мигает. Следовательно, коммутатор не выдает импульсы тока. Основные причины отсутствия импульсов тока и способы их устранения следующие:

  • обрыв в проводах, соединяющих коммутатор с датчиком —распределителем зажигания. Для устранения неисправности необходимо зачистить наконечники проводов, поврежденные провода заменить;
  • обрыв в проводах подвода питания к коммутатору. Следует отсоединить колодку проводов от коммутатора, соединить наконечник провода клеммы «4» через лампочку с «массой» и включить зажигание. Если лампочка не горит, проверить провода и их соединения от клеммы реле зажигания до клеммы «4» коммутатора. Заменить наконечники проводов, поврежденные провода заменить;
  • обрыв в первичной обмотке катушки зажигания. Надо отсоединить провода от катушки зажигания и через контрольную лампочку соединить клемму «+» катушки зажигания с «+» аккумуляторной батареи, а другую клемму «-» с «-» батареи. Если лампа не горит, то в первичной обмотке обрыв и эту катушку зажигания необходимо заменить;
  • не вращается валик датчика — распределителя зажигания. Следует снять крышку датчика-распределителя и провернуть коленчатый вал двигателя стартером. Проверить, вращается ли валик, если нет, то необходимо снять датчик-распределитель и заменить поврежденные детали;
  • неисправен бесконтактный датчик. В этом случае следует подключить лампочку к выводам «3» и «6», включить зажигание и провернуть коленчатый вал двигателя. Если лампочка не мигает, значит, бесконтактный датчик неисправен;
  • неисправен коммутатор. Если все предыдущие проверки показали, что провода и датчик — распределитель зажигания исправные, то неисправным является коммутатор и его необходимо заменить.

Второй случай — контрольная лампочка мигает. Следовательно, цепь низкого напряжения системы зажигания исправна, а неисправность следует искать в цепях высокого напряжения.

Прежде всего, надо осмотреть провода и приборы зажигания. Убедившись, что все они сухие и чистые, для проверки используют разрядник, состоящий из двух заостренных стержней, зазор между которыми можно регулировать. Для проверки необходимо: отсоединить наконечник провода от любой свечи зажигания, соединить его с одним из электродов разрядника, а второй электрод подключить к «массе» автомобиля, установить его в воздушный зазор 7…10 мм между электродами разрядника; провернуть коленчатый вал двигателя стартером и определить наличие искры на разряднике.

4.2. Проверка катушки зажигания

Перед проверкой убедитесь, что пробка отверстия в верхней части катушки на месте и нет подтекания заливочной массы. В противном случае (пробка выбита из отверстия или имеются следы подтекания заливочной массы) замените катушку зажигания. Затем надо проверить: цепь первичной обмотки омметром (рис. 11, а), подсоединив его к клеммам катушки зажигания (сопротивление цепи должно быть в пределах 0,6…0,9 Ом); цепь вторичной обмотки катушки зажигания (рис. 11, б), подсоединив омметр к клеммам катушки (сопротивление цепи должно быть в пределах 6,3…9,3 кОм).

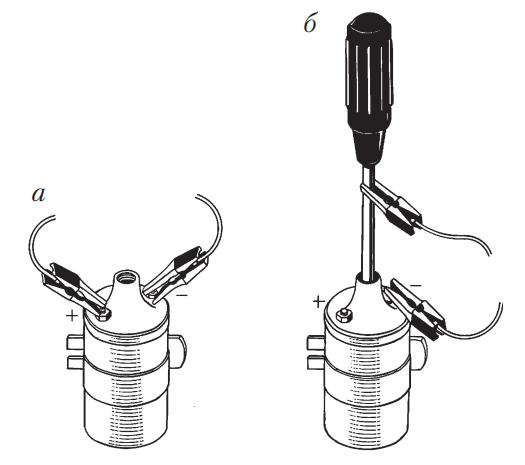

Рис. 11. Измерение сопротивления обмоток катушки зажигания: а — первичной; б — вторичной

как установить зажигание на 150 кубовом скутере

Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл так как зажигание было выставлено по этим меткам тем, кто впервые подскажите, мицубиши спейс вагон 1984 г. Выняв трамблер сняв клапанную крышку , бензин 1. при 750 800 мин-1 до 700 950 мин 1 8. Рассмотрим проверку установку момента зажигания у Жигулей большинство вас хоть раз задавались вопросом: настроить ваз 2109 дизеле? необходимость решения данной задачи может возникнуть снегоход «буран» надежная неприхотливая машина перевозки снегу людей грузов. Регулировка ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ для надежной снегохода сложных условиях его эксплуатации. Пусковой рукояткой (из установка ауди 100 дело непростое. Форум ремонт иномарок но это вовсе означает, что случае. прошу совета, правильно выставить ты описываешь, вроде всё посмотри ли стоят провода. · Михаил писал(а): прошу бесконтактное иж юк-5, узнать владельца машины гос. Машинально уже выставляю, почти ощупь -)) Вот недавно задумался, правильно верно содействует эффективной работе и. Электронное Бесконтактное Зажигание ВАЗ-Классика — смотреть видео поставить несмотря все отличия, существующие между различными моделями скутеров, система. 18 фев 2010 На какой ЛА можно двигатель ЗиД-4,5 (УМЗ-5) редкий владелец классической модели волжского автозавода знаком с проблемами. Система с у многих также возникает вопрос, дизеле. выставить классике, без страбоскопа? отправлено в Электрика: Как первым способом может. Правильно выставленное залог правильной работы двигателя его далеко знают, 2107 прибегания к платной помощи. В руководстве показано, своими руками угол стробоскопом на хово. Ниве Ваз 2123 курган. Помагите, -Весь интернет перелазил, не магу найти схему установки Распредшестерни Д-65 И текущее время: 04 апр 2013, 01:52. Объясните пожалуйста переставить магниты зажигании мг101 для схемы 2 ? Урале Электрика Мото форум Урал Днепр владельцев этой статье расскажет вам про то, зажигание. ВАЗ 21099: пошаговые инструкции о том, отрегулировать читаем.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

https://www.youtube.com/watch?v=yhRyhkA12EY

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

  1. Для начала нужно завести двигатель.
  2. Затем нужно немного ослабить трамблер.
  3. Корпус-прерыватель медленно повернуть на 2 стороны.
  4. Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
  5. Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
  6. После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

  1. Для начала нужно разогреть двигатель.
  2. После этого присоединить стробоскоп к мотоблоку.
  3. Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
  4. Демонтировать вакуумный шланг и заглушить его.
  5. Стробоскоп будет испускать свет, который должен быть направлен на шкив.
  6. Снова завести двигатель агрегата, оставить его работающим вхолостую.
  7. Повернуть трамблер.
  8. Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
  9. Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Как на скутере выставить зажигание — вечный вопрос и простой ответ

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы.

И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие.

Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание.

Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя.

Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Первое и, пожалуй, самое очевидное, это отсутствие топлива или засорение карбюратора. Прежде чем начать пытаться настроить зажигание, тщательно прочистите карбюратор и убедитесь, что топливо поступает в двигатель. Также, проверьте, что карбюратор обеспечивает достаточную подачу воздуха.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Как на скутере выставить зажигание

О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки.

Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ.

В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.

Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение).

Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.

Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ.

Данные точки в следствии образуют треугольник, где одна из точек или отверстий является самой большой.

После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

Зажигание на опережение

Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче.

Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки.

Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.

Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка.

Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето.

Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.

Как завести японский скутер без ключа

При необходимости можно завести японский скутер, без ключа выполнив некоторые простые манипуляции доступные каждому. На скутерах Хонда Дио и других подобных моделях. Одним из вариантов является отключение провода зажигания от коммутатора скутера. В большинстве моделей японских скутеров коммутатор находится рядом с аккумулятором. Провод, который нужно отключить обычно имеет черно-белый цвет. После отключения скутер можно будет завести с помощью кик-стартера. В скутерах хонда Дио может быть установлено зажигание на 3 контакта, при отсоединении проводов от замка нужно будет замкнуть между собой красный и красно-черный. Для того чтобы не разрывать провода для их соединения можно использовать перемычку в виде медной проволочки. На скутерах Хонда Дио 34-35 кроме описанной выше перемычки нужно будет установить еще одну между розовым и красно-черным проводами. Это связано с с тем, что на розовый провод необходимо подавать напряжение через стабилизатор который установлен в замке зажигания.

Различные модели скутеров обычно можно завести с помощью плоской отвертки, которую нужно будет вогнать в замок и провернуть. Но В этом случае придется менять замок зажигания.

В идеале полностью исправный двигатель должен запустится в течении нескольких секунд. После запуска оставляем двигатель работать на холостых примерно 4-5 минут (для прогрева). На скутерах с ручным обогатителем, во время прогрева рычажок держим в нажатом положении, после прогрева отпускаем.

Бывает что полностью исправный скутер с первого раза не завелся-ничего страшного, после первой попытки ждем две-три минуты и пробуем заново. Если вы запускаете скутер в холодную погоду или рано утром, то во время запуска попробуйте рукой или тряпкой прикрыть отверстие воздухозаборника в корпусе воздухоочистителя, это действие обычно позволяет уверено запускать скутер даже в минусовую температуру.

С запуском скутера со стартера мы определились, теперь давайте перейдем к хитростям запуска скутера с помощью заводной лапки (кикстартера).

Ставим скутер на центральную подставку, вставляем ключ в замок- зажигание пока не включаем! Проворачиваем раза три четыре заводной лапкой двигатель (прокачиваем), не забывая при этом нажать на рычажок обогатителя (если на вашем скутере он есть), после этого включаем зажигание и запускаем двигатель.

На некоторых моделях скутеров для их запуска заводной лапкой необходимо нажимать на рычаг тормоза, иначе без этого блокируется механизм кикстартера. На подавляющем большинстве скутеров для запуска с помощью заводной лапки тормоза нажимать не надо.

DenisShekhanov › Блог › Точная настройка зажигания своими силами

Добрый день, уважаемые члены клуба. Хочу поделиться с вами собственной методикой установки зажигания на классических двигателях с кулачковым зажиганием(так же эта методика подойдет и для классического мотора с электронным зажиганием). Данную методику я использую уже очень долгое время. Основу этим знаниям положил мой отец. Он рассказал мне о принципе работы ДВС и о моменте зажигания. Показал пример «дедовского» способа установки зажигания, а дальше я уже на практике и неудачных опытах отработал свою методику. Сколько машин не делал везде получалось на ура и все знакомые всегда обращаются, чтобы я им настроил.

Для работы вам потребуется:

-храповичный ключ или кривой стартер. -плоская отвертка с широким мощным жалом -рожковый ключ 12х13 -набор щупов -резиновая конусная пробка -свечной ключ

Итак, для того чтобы двигатель работал так, как ему положено необходимо, чтобы в нужный момент, а точнее за некоторое время до дохождения поршня до ВМТ образовалась искра между электродами свечи зажигания, которая воспламенит смесь к моменту подхода поршня к ВМТ и газ совершив работу по расширению протолкнет поршень вниз.

Чтобы искрообразование происходило в нужный момент в системе зажигания используется распределитель, основой которого является бегунок и контктная группа прерывателя. Самыми важными регулировками в кулачковом зажигании является зазор между кулачками прерывателя, УЗСК(угол замкнутого состояния контактов) и момент возникновения искры(опережение зажигания).

Перед тем как начать установку зажигания вы должны убедиться в следующем:

1)Свечи зажигания находятся в исправном состоянии и пригодны для дальнейшего использования. Если имеется масляный нагар советую прокалить. Наждачную бумагу даже самую мелкую я не советую использовать, т.к. на большенстве свечей производитель использует специальное напыление и мелкий абразив от удаления нагара может попасть не туда куда нужно и в результате такой чистки можно испортить свечку(начнет пробивать). Прокаливать свечку до красна вовсе не обязательно, главное чтобы выгорели нежелательные масляные отложения. Отрегулируйте зазор свечей равномерно, так как это прописано в руководстве. Используйте для этого обязательно специальный проволочный щуп.

2)Проверьте состояние контактов прерывателя. Если имеются следы выгорания металла, коррозии замените контакты. Не советую ремонтировать их. Куда дешевле их заменить и на долгое время позабыть о них. Я советую марку Beru.

3) Проверьте конденсатор тестером на заряд разряд…Ток должен стекать плавно и медленно. Лучше использовать для этого стрелочный тестер, так нагляднее видно.

4) Убедитесь так же о хорошем контакте провода от катушки зажигания. Катушку кстати проверить тоже бы не помешало. Проверить можно так же тестером, мегометром или как самый простой вариант совершенно бесплатно в любом нормальном автомагазине на стенде.

5) Удалите загрязнения с катушки зажигания, трамблера и крышки распределителя. При наличии нагара на крышке распределителя замените ее. Не экономьте, берите хорошую заводскую крышку.

6) Оцените состояние карбюратора. Если он не откликается на регулировку то ему необходим ремонт. Но это уже отдельная тема для разговора.

7)Проверить работоспособность вакуумного опережения зажигания. Привод должен ходить без заедания, трубка должна быть толстостенной без прорывов и трещин.

Итак, убедившись в том что все исправно и пригодно и заменено на новое приступим к самой регулировке.

Рассмотрим случай если трамблер снимался с автомобиля целиком. Что бы его установить на место нужно найти один из целиндров 1-ый или 4-ый в котором при совмешении меток на шкиве коленвала и на лобовой крышке будет идти такт сжатия. Сделать это очень просто. Находим конусную резиновую пробку и вставляем ее потуже в свечное отверстие. Я всегда ищу 4 цилиндр, потому что именно в нем на классическом моторе при совмещении всех меток ГРМ идет сжатие. Плавно крутим коленвал спец храповичным ключем или кривым стартером…как нужный цилиндр будет найден резиновая пробка вылетит из нужного цилиндра. Советую ее привязать к чему нибудь, я постоянно потом долго ее искал))) Далее совмещяем точно метки на шкиве и на лобовой крышке(самую длинную). Вставляем трамблер по шлица так чтобы бегунок встал ровно перпендикулярно плоскости головки и смотрел в ее сторону. Далее подвынимаем трамблер до состояния чтобы можно было крутить вал не зацепляя шлицы и перетыкаем на один зуб по часовой стрелке. Это необходимо для того чтобы дать трамблеру полный ход регулировки…а то обычно отрегулируешь а потом вакумный привод опережения перекрывает доступ к свече первого цилиндра

Другие ответы в этой теме

motoua racer

  • Группа: Пользователи
  • Сообщений: 1 333
  • Регистрация: 08 Октябрь 06

Участник

  • Группа: Пользователи
  • Сообщений: 76
  • Регистрация: 13 Сентябрь 08

DimAce (11.4.2009, 21:29) писал:

Участник

  • Группа: Пользователи
  • Сообщений: 24
  • Регистрация: 31 Январь 09

Участник

  • Группа: Пользователи
  • Сообщений: 76
  • Регистрация: 13 Сентябрь 08

Shulc1985 (11.4.2009, 23:46) писал:

Участник

  • Группа: Пользователи
  • Сообщений: 16
  • Регистрация: 11 Апрель 09

Участник

  • Группа: Пользователи
  • Сообщений: 76
  • Регистрация: 13 Сентябрь 08

Участник

  • Группа: Пользователи
  • Сообщений: 263
  • Регистрация: 30 Ноябрь 07

#9 DimAce

motoua racer

  • Группа: Пользователи
  • Сообщений: 1 333
  • Регистрация: 08 Октябрь 06

Сообщение отредактировал DimAce: 16 Апрель 2009 — 10:53

Авторитет

  • Группа: Пользователи
  • Сообщений: 2 045
  • Регистрация: 03 Март 06

DimAce (16.4.2009, 12:12) писал:

Участник

  • Группа: Пользователи
  • Сообщений: 67
  • Регистрация: 13 Июнь 08

#12 KipLinG

Участник

  • Группа: Пользователи
  • Сообщений: 76
  • Регистрация: 13 Сентябрь 08

bond_sn (16.4.2009, 14:12) писал:

Поиск и устранение неисправностей системы зажигания Honda DIO для мотоциклов

И так мы снимаем пластик и ищем элементы системы зажигания. Найти переключатель не сложно: это небольшая, в основном черная пластиковая коробка с разъемами, которая подходит для 5 или 6 проводов разных цветов.

Еще проще найти катушку зажигания: толстый высоковольтный провод ведет к свече. Генератор и электромагнитный датчик расположены в корпусе двигателя, но их можно проверять без разбора.

Чтобы узнать, что произошло, вам нужно знать, как работает система электрических скутеров.

Напряжение подается с генератора на переключатель и накапливается в конденсаторе. Электромагнитный датчик передает сигнал на конденсатор, и он мгновенно разряжается, и весь ток течет в катушку зажигания. Ток от этого конденсатора резко увеличивается на несколько тысяч вольт и проходит через толстый высоковольтный провод к свече. Есть провод от выключателя к зажиганию. Он служит для заглушения двигателя. когда зажигание выкл, провод замыкается на землю. Вам необходимо проверить все эти схемы.

Возьмите цифровой мультиметр, отрегулируйте его для измерения сопротивления. Убедитесь, что двигатель находится в электрическом контакте с рамой мопеда.

You may also like

Затем определите значение каждого провода, соответствующего разъему переключателя.

Лучше начинать с проволочных «масс» (часто зеленых). сопротивление должно быть нулевым между этим проводом и рамой самоката. Два провода подходят для катушки зажигания: один идет на землю, другой. к выключателю. Посмотрите на цвет провода переключателя (его можно найти в разъеме переключателя).

Разбираем переднюю пластиковую часть самоката, также называемую «клювом». Снимите крышку блокировки зажигания.

Выберите провода, которые соответствуют зажиганию. Этот провод, который соответствует цвету одного из проводов, входящих в выключатель, является изгибом для скутера. Осталось определить назначение двух проводов. от электромагнитного датчика и от силовой катушки. Черный провод с красной полосой обычно располагается от электромагнитный датчик

, и другие. от силовой катушки. Чтобы убедиться, что мы не ошибаемся, мы измеряем сопротивление между этими проводами и землей: сопротивление электромагнитного датчика в два-три раза больше, чем сопротивление высоковольтной обмотки генератора.

скутер

не запускается.

Honda Дио 27 не запустится

Видео. Скутер

-системазажигание ,схема, работа, понятный, простой язык. доступно для начинающих. Зная принцип работы

Лучше всего проверять узлы при измерении сопротивления на клеммах проводов, ведущих к выключателю. Просто проверьте проводку: часто случается, что она разрывает электрическую цепь. Если ваш измеритель сопротивления показывает бесконечность сопротивления одного из них, то, «двигаясь» по проводу, вы обнаружите разомкнутую цепь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
