Как установить подлокотник на Рено Логан: фото и видео +артикулы

Видео

В этом видео подробно показывается, как сделать подлокотник для авто своими руками.

Вариант подлокотника для автомобиля Renault Sandero Stepway (Рено Сандеро Степвей).

Как сделать перетяжку подлокотника своими руками на Приоре.

Как сделать подлокотник из фанеры и обшить кожей.

Готовые новые автомобильные подлокотники.

Как установить петли.

Во время поездки одна рука самопроизвольно ложится на выступ двери. Если в этом месте твердый пластик, то удерживать локоть в этом месте становится неудобно. В таком случае сделать эксплуатацию автомобиля более удобной можно при помощи простой доработки дверей. Разбираемся, как сделать для двери мягкий подлокотник.

Изготовление подлокотника показано на примере седана Лада Веста. Для других автомобилей LADA (XRAY, Гранта, Калина, Приора, Ларгус и Нива 4х4) процесс выглядит аналогично.

оргалит (толстый прессованный картон) или ДВП;
поролон;
кожзам;
клей;
двухсторонний скотч.

Изготавливаем шаблон, используя газету.

Переносим размеры шаблона на оргалит. Приклеиваем к нему поролон, отрезаем по периметру с запасом в несколько миллиметров.

Перетягиваем кожзамом. Тянуть материал нужно сильно, чтобы со временем подлокотник не потерял форму. Края приклеиваем на клей.

Подлокотник закрепляем на обшивке двери при помощи двухстороннего скотча. Поверхность на двери предварительно обезжириваем.

Теперь локоть руки будет находится на мягком подлокотнике и не будет уставать. При необходимости самодельный аксессуар можно быстро демонтировать. Дополнить обшивку двери можно при помощи декоративных кожаных вставок, а также чехлами для штатного подлокотника, ручки КПП и сидений (подробно).

Напомним, ранее мы рассматривали другие аксессуары для автомобилей LADA, например, как самому сделать выкидной ключ.

Делаем самодельный подлокотник на Рено Логан своими руками

Рено Логан позиционируется как бюджетный автомобиль, поэтому он не компонуется подлокотниками. Заказать версию с подлокотником можно было только в самой дорогой комплектации, которая у нас в стране не пользовалась успехом. Поэтому сегодня я расскажу Вам как изготовить самодельный подлокотник, который будет лучше, чем недорогие его аналоги.

Как устроен несущий узел с регулировкой по высоте – изучаем комплект на видео.

Недорогие универсальные китайские подлокотники

Я не рекомендую их покупать, так как Вы выбросите деньги на ветер. С виду они конечно на любителя, а вот по функционалу вообще никакие.

Универсальный дешевый подлокотник выглядит как-то так

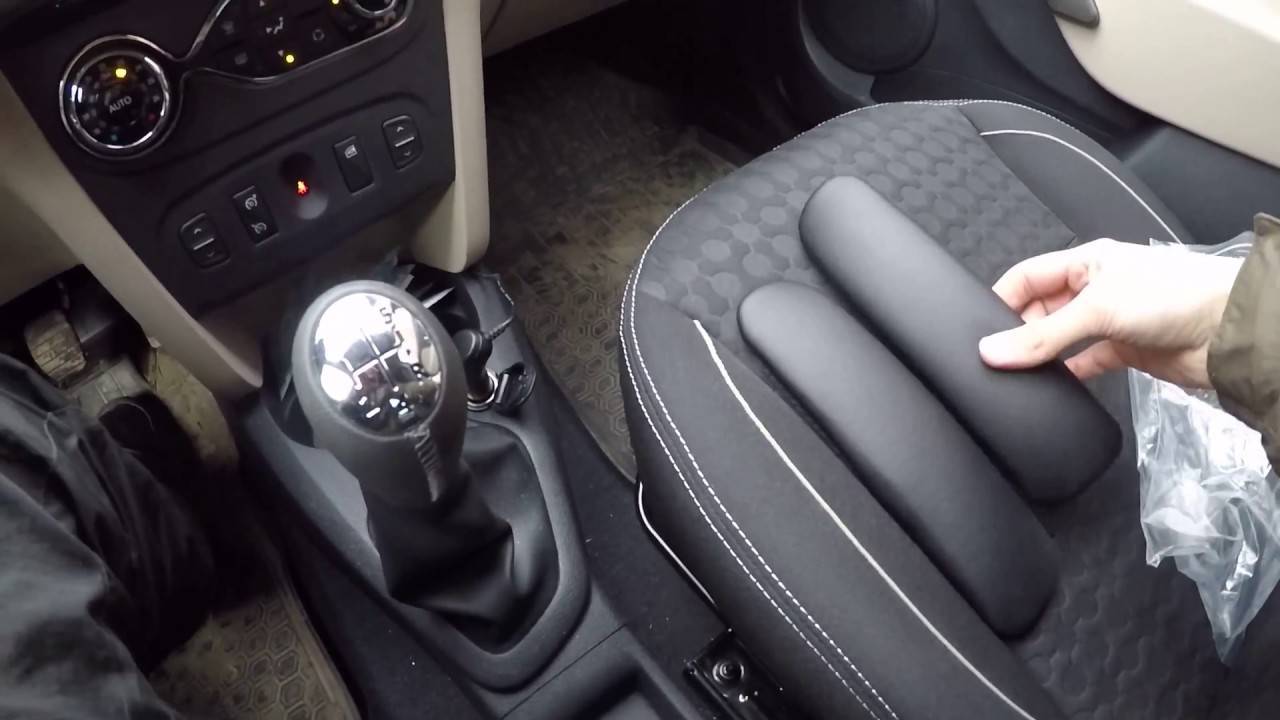

В процессе установки подлокотоника

Изготавливаем самодельный подлокотник

Если Вы дружите с руками, у вас есть лобзик и желание, то можно изготовить подлокотник самостоятельно. В этом ничего архи-сложного нет! Поехали.

Знайте, что стандартное крепление подлокотника – это кронштейн, который устанавливают под облицовку ручника.

Монтаж штатного подлокотника Рено

В кронштейне находятся резьбовые отверстия, а в облицовке эти отверстия придётся сверлить. Чего делать как раз не хочется.

Вначале нужно изготовить симметричные боковины. Основным материалом будет картон – его разрезают, склеивают скотчем, примеряют «подлокотник» по месту.

Макет подлокотника, гофрокартон

Когда «трафареты» готовы, по ним изготовляют фанерные детали и обтягивают их карпетом. Проще использовать самоклеящийся карпет.

Боковая деталь перед монтажом

Главной частью самодельного подлокотника будет металлический «верх», заимствуемый из «китайского» набора. Металлическая деталь крепится к фанере 6-ю саморезами (см. фото). К ней, в свою очередь, прикручен «верх» из фанеры.

Две боковины и верхняя деталь

Осталось всего ничего: добавить 1-2 распорки между боковинами, ну и установить «подлокотник» в авто. Вся конструкция смотрится вполне солидно.

Подлокотник из «проекта 1» в сборе

Можно ничего не покупать, а просто взять пятислойную фанеру, чтобы изготовить детали самому. Склеивайте фанеру герметиком, используя стяжки. Затем можно вкрутить саморезы.

Используется 11 фанерных деталей

Если не считать вещевого ящика, конструкция состоит из боковин, передней распорки и верхней стенки (присмотритесь к фото справа). Крышка ящика – это два прямоугольника, которые склеены друг с другом. Никаких шарниров покупать не требуется.

Покупаем и пользуемся

Когда фанерная конструкция собрана, её обтягивают кожзаменителем. Проще использовать самоклеющуюся искусственную кожу. Боковые «окна», как видим, автор проекта решил закрыть полностью.

Установленный подлокотник из «проекта 2»

Кстати, кожзам продавцы называют винилискожей. Суть от этого не меняется.

Проект 3 – слесарно-сварочные работы

После монтажа подлокотника, показанного в начале статьи, обычно не двигаются сиденья. Причина – в особенностях крепления: используются кронштейны, которые в штатном виде должны перемещаться по рельсам. Но если деталь закрепить с одной стороны, то и застопоренным останется одно сиденье. Например, это будет сиденье водителя.

Основная деталь подлокотника из «проекта 3»

Изготовьте «односторонний» кронштейн. Его вид показан на фото.

Может понадобиться набор деталей:

Уголок 40 мм;
Пруток, который сможете согнуть;
Листовая сталь 3-4 мм.

А ещё потребуется сварочник, а также шлифовальный станок. Результат можно видеть на фото.

Прочность кронштейна – это основа безопасности при эксплуатации. Не переоценивайте свои силы! Тем, кто не знаком с понятием «газосварка», проект к повторению не рекомендуется.

Универсальные варианты

Эта категория самая многочисленная и способна представить разнообразные изделия всевозможных форм и габаритных параметров. Львиная доля изделий имеет китайское происхождение. Методы крепления также носят самый разнообразный характер. Универсальность аксессуаров дает о себе знать, поскольку многие подлокотники требуют доработки с целью подгонки при монтаже. Данные аксессуары весьма часто грешат присутствием дефектов, в роли которых могут выступить:

пропущенный строчный шов;
некачественная подгонка компонентов изделия;
низкое качество пластика и пр.

Такой подлокотник не рекомендуем к приобретению, если имеется доступ к адаптированным под LADA Largus вариантам. Выбирайте правильно, и устанавливайте подлокотник своими руками!

Renault sandero stepway фильтро продулли › logbook › задние подкрылки брызговики. виброизоляция всех подкрылков

Отпуск выдался скучноватым, погода не баловала. Зато удалось немного поковыряться с машиной.

Задние подкрылки и брызговики

Давно прикупил подкрылки и брызговики фирмы Novline и все ждал подходящего момента для установки. Сразу решил заодно делать виброизоляцию всех подкрылков. Использовал вибру от Шумoff М3.

Виброизоляция передних подкрылок

Чистка кондиционера и мытье двигателя

Кондиционер этим летом стал холодить слабо. Было решено почистить радиаторы. При снятии бампера было обнаружено множественное замятие сот радиатора кондиционера (снизу камнями, сверху керхером, спасибо прежнему хозяину) и сильное загрязнение. Кстати говоря, если сняли бампер, то радиатор кондиционера легко снимается, он держится на двух защелках.

Предварительно снимаем пластиковую направляющую воздуха на 6 маленьких пистонах, отщелкиваем две защелки и выводим радиатор кондиционера для чистки. Как оказалось, очень удобно, радиатор на шлангах выводится практически весь(я только немного поддомкратил правое переднее колесо) и его можно пролить водой с обеих сторон.

Кондиционер, как и в прошлый раз, чистил пенным недорогим (158 рублей) очистителем Runway.

Знаю что у многих под бачком обмывателя на логанах идет коррозия, вот и я решил заглянуть под жабо и посмотреть как там дела. Машине 6 лет, а там порядок. Грязи было тоже не так много. Решил ничего не менять, протер пыль и собрал все обратно.

Виброизоляция подкрылков дает заметный эффект при проезде луж и грязи с камнями, щебня. В этом случае звуки гасит довольно эффективно. Шум дороги на трассе от родных дубовых шестилетних колес Amtel Planet практически никуда не ушел, разницы не чувствую, если она и есть, то очень маленькая.

Кондиционер после помывки радиатора стал холодить лучше. Друг рекомендовал продувать пару раз в сезон радиатор на мойке керхером перпендикулярно с расстояния не ближе 1 метра. А вообще заменить бы замятый радиатор на Лузаровский и затем заехать на заправку кондиционера, но это уже как-нибудь в будущем. Этим летом и с таким кондиционером можно простыть.

Брызговики — NLF4128E11.Подкрылок задний правый — NLL4128004.Подкрылок задний левый — NLL4128003.Очиститель кондиционера — RW6122.

Жаркого лета, тишины и прохлады в салоне автомобиля!

Установка на сиденье

Данный процесс полностью осуществим своими руками. Подлокотник на Renault Logan имеет конструкцию, предусматривающую крепление на салазку водительского сиденья.

Для начала нам придется демонтировать водительское кресло. Для этого нужно открутить четыре болта: два спереди и два сзади. После чего нужно отсоединить электрический разъем ремня безопасности.
После проведения вышеперечисленных манипуляций мы вынимаем кресло наружу и устанавливаем его на стол.
По правому краю кресла находится замок ремня безопасности, его необходимо демонтировать. Также снять придется пластиковую накладку в нижней части кресла.
Отверстие, через которое проходил провод замка ремня, необходимо рассверлить под диаметр на 8 миллиметров.
В комплекте с подлокотником на Renault Logan будет поставляться специальный кронштейн, оборудованный шпилькой и гайкой.
Устанавливаем подлокотник, продевая шпильку в просверленное отверстие, после чего накручиваем и затягиваем гайку.
Устанавливаем на место замок ремня безопасности и затягиваем крепежную гайку.
Надеваем пластиковую накладку и ключом торкс Т20 закручиваем фиксирующий винт.
Устанавливаем кресло в салон, после чего производим его монтаж.

Операция по установке своими руками завершена.

Какой вариант наиболее лучший?

Перед выбором конкретной модели необходимо посмотреть видео о Renault Duster, которое поможет определиться какой лучше вариант именно для Вашего автомобиля. По стоимости Nitrobox и Alamar – это середнячки, а вот Omsa и стандартный вариант обойдутся дороже. Но большей популярностью пользуется все же у автолюбителей Renault Duster подлокотник фирмы Nitrobox.

По всем позициям такой подлокотник более выгоден. К тому же, достаточно комфортен, визуально приятен. Не требует особой инструкции при установке. Достаточно рисунка-схемы, которая прилагается к этому аксессуару, и легко производится установка своими руками.

Установка подлокотника

Монтаж подлокотника для Рено Дастер ведется согласно приложенной схеме. Это касается как оригинальных изделий, так и аналогов. Процесс установки немного отличается на рестайлинговых и первых модификациях французского кроссовера. При этом аксессуар фиксируется на штатных креплениях, поэтому во время монтажа не возникает необходимость в доработке конструкции.

Установка на дорестайлинговую версию

На первые модификации устанавливаются подлокотники в Дастер с артикулом 877003175R. Процедура проходит в несколько этапов. Перед началом основных манипуляций необходимо удалить центральный тоннель, расположенный между передними креслами. Чтобы выполнить эту операцию, нужно выключить подогрев и снять накладку. Последняя демонтируется с помощью плоской отвертки, которой нужно поддеть пластик так, чтобы раскрылись защелки.

На следующем этапе, используя ключ Torx, откручиваются саморезы в нишах, расположенных около центральной панели (на приложенной схеме обозначаются буквами А и В), а также около спинки кресла (буква D). После этого нужно снять гайку, которая находится рядом с рычагом ручного тормоза (буква С).

На следующем этапе осуществляется демонтаж тоннеля, выполняемый в определенном порядке:

Деталь поднимается на максимально возможную высоту так, чтобы разъединились разъемы.
Удаляются крепления полозьев, для чего используется ключ на «8».
Согласно приложенной схеме разрезается ковролин.
Под полозья устанавливается кронштейн, после чего последний сдвигается вперед так, чтобы пластина зашла под «язычок».
В крепежное отверстие вкручиваются шпилька и гайка. Первая устанавливается в место, где ранее располагался саморез D. Для обеспечения лучшей фиксации под шпильку рекомендуется положить гайку и закрутить на половину.
Полозья монтируются обратно.

Установка на рестайлинговой модели Рено Дастер

Процесс монтажа нового подлокотника в Рено Дастер в этом случае проводится по аналогичной схеме. Некоторые различия наблюдаются после этапа, когда разрезается ковролин. Под последним располагается заглушка, которую необходимо снять, используя плоскую отвертку.

Далее монтируется скоба-кронштейн и фиксируется с помощью элемента, удаленного на предыдущем этапе. Следом устанавливается тоннель. В этой детали с помощью шила намечаются точки, предназначенные для крепления. Спереди необходимо сделать отверстия диаметром 9,5 мм (под муфты), сзади — 3 мм.

По завершении описанных манипуляций завершается монтаж оставшихся компонентов и узлов. Саморезы можно вкручивать непосредственно в кронштейны. Шайба, которая в схеме указана под номером 4, размещается в подстаканнике. Эта деталь в Рено Дастер дорестайлинговой версии не используется.

Какой вариант наиболее лучший?

Как выбрать правильно аксессуар

Любая специализированная точка продажи предоставит мало-мальский выбор подлокотников для Рено Дастер. Однако, при покупке в официальных центрах расценки на эту услугу могут быть существенно высокими. Как вариант, некоторые автолюбители предпочитают для себя аналог с модели Рено Логан, поскольку он подходит по большинству технических характеристик. За гораздо большие средства можно получить многофункциональные аналоги и более качественные изделия, однако по стоимости они выше в 2 и более раза.

В процессе выбора аксессуара, следует позаботиться о том, чтобы в полной доступности для водителя оставались ремень безопасности и стояночный тормоз. Другими словами, подлокотник Рено Дастер не должен мешать их свободному перемещению и выполнению своих обязанностей.

Как устанавливается подлокотник в Рено Логан на водительское сиденье

Как правило, установка своими руками такого элемента, как подлокотник на авто Renault Logan, под силу даже новичку. Элемент имеет инструкцию с креплением на спецсалазку водительского кресла. А для облегчения задачи многие используют чертежи.

Демонтируем строго по инструкции водительское кресло. И именно для этой цели открутим 4-е болта, соответственно 2 передних и 2 задних. После отсоединяем электрический небольшой разъем от переднего ремня безопасности.
Извлекаем кресло, конечно же, наружу и ставим его для удобства на стол.
С правой стороны кресла имеется замок необходимый для ремня безопасности, соответственно его также следует снять. Снимается и пластиковая декоративная накладка, которая располагается в нижней части сиденья.
Отверстие для провода к замку ремня, нужно немного расширить, для этого рассверливаем его на 8мм.
Вместе с аксессуаром в комплекте идет специальный кронштейн, соответственно гайкой и небольшой шпилькой.
Ставим подлокотник, сразу после этого продеваем шпильку в расширенное отверстие, затем накручиваем достаточно плотно гайку.
Уже все, сделав, на место ставим замок от штатного ремня безопасности, далее, не теряя времени, устанавливаем на прежнее место крепежную гайку.
Устанавливаем назад пластиковую декоративную накладку и, используя инструмент, закручиваем один фиксирующий винт, все делается ключом торкс Т20.
Водительское кресло ставится назад в салон и закручивается.

Итак, подлокотник установлен в автомобиль Рено Лонаг.

Оригиналы

Logan продается с 2004 года. До 2013 года выпускалось первое поколение, а с 2012 года на рынке появилась 2 генерация этого авто

Хотя в плане выбора подлокотника не так важно, 2010, 2014 или 2016 года выпуска ваш автомобиль. Оригинальные модели всегда подойдут под размеры машины, предусмотренные заводом

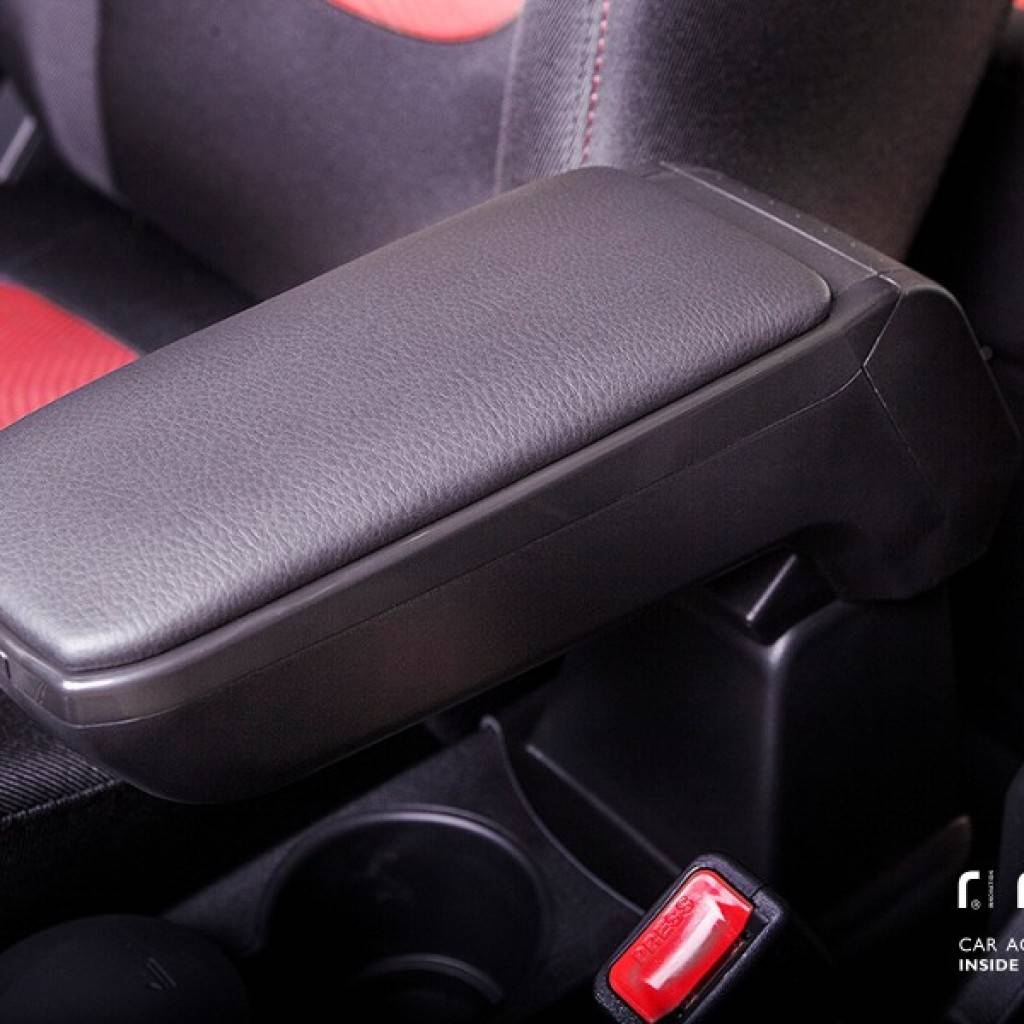

Оригинал производит компания Armster. Именно на нее стоит ориентироваться, если хотите взять идеально подходящий под Логан вариант подлокотника. Монтируются саморезами.

Чтобы поставить такой аксессуар, много времени и сил не потребуется. К преимуществам изделий Armster стоит отнести:

высокое качество;
простота установки;
комфортная эксплуатация;
стильный дизайн;
надежная конструкция.

Но продукция не самая дешевая. Купить ее решаются не все, поскольку видят на рынке и более бюджетные варианты. Цена тут выступает показателем качества, потому не рекомендуют экономить, покупая что-то дешевое и неизвестного происхождения.

Также в ассортименте Armster есть модели с портативными карманами. Их артикул найти не сложно. Плюс в том, что карман крепят к ремню безопасности и он позволяет хранить разные бумаги, документы.

Если нужно, карман легко снимается. Этим и отличается от обычного подлокотника.

Устанавливаем оригинальный подлокотник в Рено Логан

Итак, чтобы поставить элемент на авто Renault Logan с крепежом в полу, собственноручно, вам потребуется разобрать автомобильную центральную автоконсоль. И понятное дело, это требуется для оригинальных подлокотников, использовать можно, в том числе и чертежи.

В торцевой части центральной консоли нужно поддеть заглушку предметом, типа отвертки и снять ее.
Используя ключ торкс Т20 открутить винт, который фиксирует на месте непосредственно консоль тоннеля в центральной части авто.
После всего проделанного пути консоль сдвигаем немного на себя и тащим наверх, непременно продев рукоятку ручного тормоза.
Вытащите пластиковую гаечку, которая крепила консоль, и впоследствии на это самое место должен будет становиться новенький кронштейн приобретенного подлокотника.
Сразу отметим, что с кронштейном вместе в комплекте идут необходимые гаечки, болты определенных размеров и фиксаторы приобретенного металлического элемента.
Обязательно обратите свое внимание на то, что в кронштейне имеются прорези, их следует разместить так, чтобы получился своеобразный замок.
Там где осуществляется установка, нужно поставить шайбу, затем закрутить шпильку соответственно с гайкой. Если есть желание, то гайку можно легко сплющить, используя молоток

Необходимо этого, чтобы в процессе последующей эксплуатации данная гайка не смогла раскрутиться.
Далее примеряем консоль и делаем отверстия для болтов крепления.
Устанавливаем консоль на свое законное место, помните, что полностью ее прикручивать не рекомендуется, после этого приложите из комплекта кронштейн, после этого вам придется отметить те места, где будут просверлены отверстия под крепеж.
Спокойно не спеша установите гайки непосредственно на кронштейн, затем поставьте гайки на кронштейн и установите после этого и консоль соответственно на ее обычное место, уже, после чего ее обязательно закрепите гайкой.
Поставьте подлокотник непосредственно сверху консоли и по бокам закрепите его 4-мя болтами.

Итак, установка подлокотника оригинального или нет, на Renault Logan закончена будет сразу же после того, собственно, как вы все опробуете. Такая конструкция очень напоминает по всем параметрам оригинал, в том числе по своим внешним данным.

Монтаж

Многие владельцы транспортны средств интересуются, как установить подлокотник Рено Сандеро своими руками. Для этого достаточно следовать простой инструкции:

Провести демонтаж кресла, руководствуясь инструкцией производителя транспортного средства.
Обеспечить установку максимального лифта сидения.
Удалить пистон, после чего рассверлить отверстие держателя. Глубина сверления должна быть около 8 миллиметров.
Положить провод над пластиной, к которой крепится кронштейн изделия.
Обеспечить установку кронштейна при помощи саморезов, после чего установить сидение на место.

Установка подлокотника на рестайлинговой модели Рено Дастер

Подлокотник Рено Дастер второго поколения устанавливается похожим образом. Сперва необходимо повторить шаги 1-3 из предыдущего руководства, чтобы убрать тоннель между сиденьями.

Разрезается ковролин согласно схеме. Под ним будет располагаться специальная заглушка, которую можно удалить при помощи плоской отвертки.
Устанавливается кронштейн, который крепиться специальной вставкой. После этого его можно накрыть ковролином
Сверху на кронштейн устанавливается тоннель. В нем при помощи шила необходимо наметить отверстия под крепления. Диаметр передних должен быть 9,5 миллиметров для установки муфт, а задних – 3мм.

После этого производят полную сборку узлов. Саморезы вкручиваются напрямую в кронштейн, а винты подобраны таким образом, чтобы можно было использовать стандартные муфты.

Шайба под номером 4 используется для фиксации самореза в районе подстаканника.

Подлокотник своими руками( часть 1) — Renault Logan, л., года на DRIVE2

Это полезные и информативные советы, позволяющие своими руками собрать такую конструкцию. Я ничего не имею против тех, кто решает собрать самодельный подлокотник. Но есть несколько нюансов, которые надо учесть: Затевать все ради экономии не вижу смысла.

Подлокотник Рено Логан: купить оригинальный или сделать своими руками

По факту вы можете сделать подлокотник подлокотник рено логан своими руками рублей, но он совершенно не сравнится по качеству и прочим характеристикам с тем же Armster за тысячи рублей.

Но выбор за вами. Я соглашусь, что купив подержанный Логан или другой автомобиль в пределах тысяч рублейвкладывать в него много денег не всегда есть возможность. Но тут вопрос в вашем комфорте.

Стоит ли экономить на нем?!

Делаем самодельный подлокотник на Рено Логан своими руками

Наша компания поможет вам подобрать подходящий именно под ваш автомобиль подлокотник.

Если же вы хотите приобрести более дешёвую модель — то вы можете купить китайский подлокотник, но при его выборе стоит быть очень внимательным! Где купить подлокотник для Renault Logan?

Ответ на этот вопрос прост — купите его у нас! Мы напрямую сотрудничаем с производителями подлокотников, так что наши цены не сильно отличаются от заводских! А качество продукции мы гарантируем.

Кроме того, если вам нужна помощь с подбором подлокотника — вы можете позвонить. Мы вам поможем! Так же наша компания производит доставку подлокотник рено логан своими руками в любой район Российской Федерации. Установить подлокотник для Renault Logan достаточно просто — нужно всего лишь выполнить несколько пунктов: Делаем правильный выбор В настоящее время есть сразу несколько видов этого аксессуара, и отличаются они методами крепления и непосредственно фиксации.

Крепится устройство к центральному тоннелю в кузове машины. Крепится устройство к боковине водительского кресла.

Есть также подлокотник рено логан своими руками особенности, и мелкие нюансы, о которых расскажем ниже, а сейчас узнаем, как осуществляется установка своими руками элемента непосредственно на модель Рено Логан.

Как устанавливается подлокотник в Рено Логан на водительское сиденье Как правило, установка своими руками такого элемента, как подлокотник подлокотник рено логан своими руками авто Renault Logan, под силу даже новичку. Элемент имеет инструкцию с креплением на спецсалазку водительского кресла. А для облегчения задачи многие используют чертежи.

Демонтируем строго по инструкции водительское кресло. И именно для этой цели открутим 4-е болта, соответственно 2 передних и 2 задних. После отсоединяем электрический небольшой разъем от переднего ремня безопасности.

Устанавливаем подлокотник на Рено Логан своими руками (+видео)
