Устанавливаем парктроник на Рено Логан своими руками

Устанавливаем парктроник на Рено Logan без помощи автосервисов

Установив парктроник на свой автомобиль, вы получите необходимый в городе прибор, который облегчит процесс парковки. С его помощью вы можете свободно парковаться, не опасаясь столкновения с препятствиями, которые находятся вне поля зрения на ограниченном пространстве. В случае опасности столкновения парковочный радар своевременно проинформирует вас звуковым сигналом о приближении к объекту.

Установочный комплект парктроника на Renault Logan

Технология установки парктроника

Инструменты, необходимые для установки:

  • Упражнение;
  • Отвертка;
  • изолента;
  • паяльное устройство;
  • стальная проволока;
  • Плоскогубцы;
  • Пинцет;
  • Гаечный ключ;
  • Шлюха;
  • Файлы;
  • Застежка-липучка (жесткая сторона);
  • Супер клей.

Этапы установки

Для установки этого устройства на Renault Logan нет необходимости использовать какие-либо сервисные центры. Благодаря простой системе крепления вы можете установить радар за несколько часов, а затем использовать его в течение многих лет по назначению.

Подготовка рабочего места

Чтобы ничего не мешать, все лишнее нужно убрать из багажного отделения. С правой стороны багажного отделения поднимите штангу, сняв пластиковые застежки. Дойдя до правого заднего фонаря, аккуратно отсоедините от него все провода, а затем разберите блок.

Подключение и тестирование парковочного радара

Очень важно перед установкой парковки проверить исправность электронного устройства. Сверлить корпус или бампер не обязательно, это можно сделать так: припаять красный провод питания датчика парковки к тракту лампы, который обращен к плюсу заднего фонаря

Провод заземления (черный) с винтом прикреплен к корпусу в стандартном месте крепления прожектора. Выполнив данные инструкции, проверьте работу изделия, для чего достаточно подать напряжение на бортовую систему и переместить селектор передач в положение заднего хода. Убедившись, что все датчики работают правильно, можно переходить от тестирования к полной установке.

Отверстия под сонары

Станок поставляется с фрезой, поэтому для получения чистых отверстий просто вставьте его в сверлильный патрон и просверлите в отмеченных местах на бампере. Гидролокаторы всегда устанавливаются на высоте 50-60 см от земли. Этому значению соответствует практически центральная часть бампера Логана. Отверстия в бампере желательно обозначить маркером, отметки нужно поставить на одинаковом расстоянии. Начните с изгибов бампера, которые будут составлять приблизительно 120 см между крайними отметками, а расстояние от отметки до отметки будет приблизительно 40 см. Когда все размечено, можно приступать к сверлению отверстий под гнезда датчиков. Делать все нужно аккуратно и медленно, чтобы ничего не испортить. Как только все 4 отверстия будут проделаны, их края нужно обработать напильником.

Протягиваем провода

Отверстие для проводки

Во избежание короткого замыкания или преждевременного выхода из строя устройств место подключения датчиков к электрической системе лучше защитить изолентой или термоусадочной муфтой.

Установка дисплея

Если на приборной панели есть место, можно установить дисплей на автомобильную консоль. Однако это не является обязательным требованием, и многие люди также размещают электронное устройство в задней части автомобиля, поскольку также возможно ориентирование с помощью акустического сигнала. Крепежный элемент снабжен застежкой-липучкой, что позволяет легко установить дисплей в любом месте гостиной. Чтобы проложить кабель от электронного устройства к багажнику, сначала снимите спинку. Процедура очень проста и понятна. Прежде всего нужно снять подушку заднего сиденья. Затем открутите два винта, которые используются для крепления спинки. Вот и все, спинка готова к снятию. Его можно вернуть на место с помощью тех же действий, но в обратном порядке. После снятия спинки необходимо пропустить проволоку через одно из больших отверстий, это ребра жесткости. Затем проведите его под панелями ствола и подключите к радару.

Тестирование системы

Если все установлено правильно, устройство будет сигнализировать о наличии препятствия в пределах его досягаемости, поэтому вы легко можете догадаться, все ли установлено правильно. Парктроник реагирует на препятствия в 25-50 см от бампера.

Самостоятельная установка системы помощи при парковке

Чтобы парковочное устройство давало четкую информацию, выполняйте резервное копирование плавно и медленно. Устройство не способно со скоростью молнии реагировать на изменение внешних факторов.

  • Установка бокса запаски нива шевроле



  • Установка тд 27 на уаз буханку



  • Гремит глушитель лада ларгус



  • Мазда 323 замена цепи



  • Форд фокус 12 года автомат не едет назад при езде вперед дергается

Установка парктроника

Поиск информации в Интернете показал, что принцип действия у всех моделей одинаковый, и практически все — китайского производства. Они различаются лишь по количеству датчиков — от 2 до 8, дальности действия датчиков и известности марки. Остальные «вкусности» зависят только от вашего кошелька. Решил брать дешёвый и часто встречающихся — Legendford с 4 датчиками за 1000 рублей. Помогал друг — «Кулибин» по имени Сергей. Вся установка заняла около 3 часов.

Нам понадобятся: сам блок, 4 датчика, фреза, двухсторонний скотч, дисплей, — есть в комплекте; также: отвёртки, изолента, шуруповёрт, проволочка, пробник (лампочку с проводами), резинка или стяжка.

1. Устанавливаем дисплей на зеркале в салоне (рис. 1).

2. Прокладываем проводку по кромке дверей, сначала над правой передней дверью (рис. 2), потом — над задней. Далее — по задней кромке дверного проема вниз до сиденья. У стыка сиденья и спинки, проводим провода в угол сиденья, предварительно перемотав контакт изолентой, чтобы не повредить. Вывели провода в правом нижнем углу багажника (рис. 3).

3. Теперь «раздеваем» багажник: сняли балонник, его крепеж и все клипсы обшивки справа. Вот что получилось (рис. 4).

4. Дальше мы сняли правую заднюю фару (держится на двух гайках-«барашках»), и отсоединили клеммную колодку — потом будет легче прокладывать провода от датчиков. Под фарой есть отверстие в кузове, которое позволит не снимать бампер (рис. 5).

5. Подключаем «плюс» питания от блока парктроника (красный) к найденному проводу*, а «минус» (черный) — на «массу» (рис. 6).

6. Отмечаем по замку багажника центр бампера (рис. 7), от центра на бампере отмечаем точки по 20см вправо и влево. От полученных точек отмечаем еще по 40см в стороны.

7. Сверлим бампер (рис. 8). После этой процедуры мы получили 4 ровные дырочки

8. Наконец, вставили датчики**, от левого до правого угла (рис. 9).

9. Теперь поочерёдно привязываем провода от датчиков к проволочке и тащим снизу под бампером к месту крепления правой фары через отверстие.

10. После этого все провода возле фары связываем какой-нибудь резинкой или стяжкой и подключаем к блоку парктроника, который заранее закрепили двойным скотчем на крыле.

11. Датчики установлены и подключены, но не спешите всё собирать! «методом профессора Тыка» и переключением проводов на блоке парктроника проверьте соответствие сторон (право и лево).

*Нам нужен «плюс» с фонаря заднего хода. Обычно это кремовый провод (рис. 11). Если нет такого, поворачиваем ключ зажигания во второе положение и включаем заднюю передачу, берём пробник (лампочку с проводами) и ищем: один провод на железо, другой — в колодку поочередно ко всем проводам. Если лампочка горит — это наш провод.

**Обычно они просто вставляются в отверстия и держатся там на уплотнителе. Чуть не забыл — датчики вставляем маркировкой «up» вверх и по схеме: «При подключении кабелей датчиков блока управления нужно, чтобы маркировка на проводах датчиков M1, L, M, R соответствовала маркировке на плате управления (слева направо). Еслди смотреть на автомобиль сзади, то датчики должны быть установлены слева направо»

https://youtube.com/watch?v=5KDwoqRXfBg

Как установить парктроник на Рено Логан

После того как вы ознакомились с принципом работы, и выбрали для себя подходящий вариант парктроника (см. статью «Парктроник выбор, отзывы»), перед Вами встанет вопрос о его установке. Можно просто установить парктроник отогнав автомобиль в автосервисе, но и вариант установки парктроника своими руками также имеет право на жизнь. Тем более, что при должном отношении, внимании и мастерстве, установка парктроника не столь уж и проблематичное дело.

Рис. 1 Внешний вид комплекта для установки парктроника своими руками

Установка парктроника будет показана на автомобиле Рено Логан, но суть установки парктроника для всех других моделей автомобилей конечно по умолчанию одинакова.

Прежде всего необходимо подготовить место для установки. Сам блок парктроника устанавливается как правило в задней части автомобиля. Например на «шубе» крыла при помощи монтажного скотча. То есть вам необходимо будет извлечь все из багажника и снять обивку внутри него. Необходимо разметить бампер. При этом лучше всего это сделать предварительно вымыв автомобиль, то есть на чистом бампере.

Разметку под центры датчиков необходимо сделать так, чтобы установленные сонары парктроника охватывали максимальную площадь задка автомобиля при движении назад, не стоит их устанавливать в линейку, дублируя тем самым показания соседних датчиков. Разнесите крайние датчики на радиусные части заднего бампера, а между ними равномерно установите оставшиеся датчики. Высота устанавливаемых сонаров должна быть порядка 0,5 м от поверхности земли.

Маркировку лучше производить маркером с мягким пером. Оно не царапает ЛКП, соответсвенно предварительно намеченные места установки датчиков парктроника смогут быть откорректированы без непрятных последствий. Маркер стирается спиртом или водой.

Отключите аккумулятор от бортовой сети, это позволит вам избежать нежелательных КЗ во время установки парктроника.

Снимаем один из задних фонарей, во-первых, для того чтобы пропустить провода до блока и во-вторых, чтобы присоедениться к питанию фонаря заднего хода. Питание фонаря заднего хода, будет также паралеллно питать и сам парктроник при движении автомобиля назад. Провод можно просто припаять к токопроводящей дорожке фонаря. Красный «+» и черный «-«.

Рис. 2 Провод питания парктроника припаиваем к дорожке фонаря

Сверлим отверстия в бампере. Часто в наборах парктроника уже прилагается фреза в размер под устанавливаемые датчики парктроника.

Рис. 3 Фреза для сверловки отверстий под датчики парктроника.

Будьте аккуратны, чтобы предотвратить растрескивание пластика. Для сверления отверстий лучше всего использовать легкую дрель, при этом сверлить на низких оборотах.

Рис. 4 Сверлим отверстие под установку датчика парктроника

Если вам проще просунуть провод из багажника чем в багажник, то так и сделайте. Потом примотайте временно, при помощи изоленты, штекер датчика к проводу и вытяните колодку датчика обратно в багажный отсек.

Рис. 5 Протягивание проводов датчика парктроника

Иногда на проводе имеется дополнительный штекер, который можно отсоеденить и пропустить сам провод из багажника, а после соединить с датчиком. После этого можете установить датчик на свое место.

Рис. 6 Установка датчиков парктроника.

Каждый датчик имеет стопорное кольцо, которое фиксирует его на месте. При пропуске провода и при установке датчика, кольцо должно быть надето на провод. Далее это кольцо фиксируется с другой стороны бампера на датчике, тем самым закрепив его на месте.

Фото 7 (Стопорное кольцо надето на провод датчика)

Такую операцию проделайте со всеми имеющимися датчиками (как правило 4 шт.).

Провода протяните в отверстие заднего фонаря.

Фото 8 Протягивание проводов от датчиков до основного блока парктроника.

Штекера от датчиков в багажнике подключите к основному блоку. Обычно на проводах датчиков и на основном блоке имеется маркировка (A, B, C, D), в итоге, каждый датчик подключается в предназначенный для него штекер.

Фото 9 Место установки основного блока парктроника с уже подключенными штекерами.

Шлейф от блока, через салон, протягивается до информационного табло, устанавливаемого в зоне видимости водителем, на панели приборов. Как правило, где-то рядом с одним из зеркал заднего вида, чтобы контролировать одновременно вид сзади визуально по прибору и в зеркале.

Вот собственно и все основные рекомендации по установке парктроника своими руками.

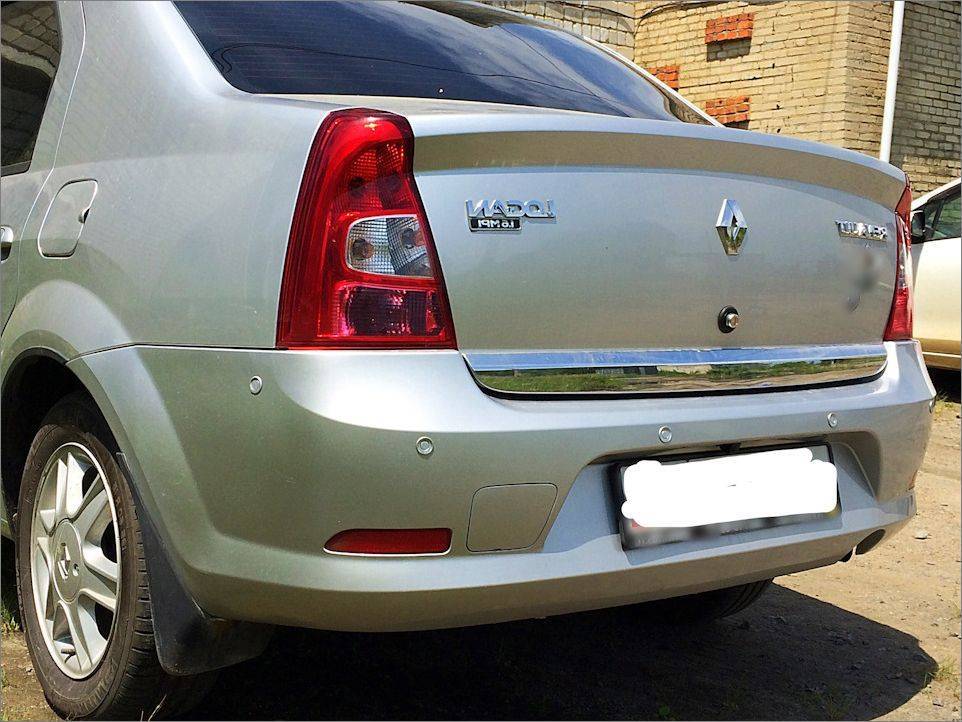

Фото 10 Парктроник, датчики и дисплей установлены.

Посмотрите интересное видео по этой теме

Установка парктроника

Если будете устанавливать как я, то сверлить никаких отверстий и снимать обивку не надо. Делаем это следующим образом: Устанавливаем на нее мониторчик. Берем кабель от него и пропускаем его под резиновый уплотнитель двери, затем порогов и таким образом тянем к заднему сидению для этой операции даже отвертки не требуется, достаточно немного отогнуть уплотнитель руками. Снимаем заднее сидение только его сидушку, спинку снимать не надо.

Под сидением Вы увидите другие провода, которые прокладывали на заводе, они закреплены пластиковыми пистонами-стяжками, к ним мы пристыковываем и наши провода.

Затем любуемся красотой монтажных работ, можно было бы получше на заводе сделать. Провод от мониторчика подключаем к контроллеру «парктроника».

Схема работы парктроника

Если вы приняли решение самому поставить парктроник своими руками на кузов или бампер авто, то для начала разберемся со схемой работы устройства. Основным его предназначением является сигнализирование автолюбителю при помощи звуковых и световых импульсов о том, что транспортное средство находится слишком близко к препятствию. На сегодняшний день существует много типов таких приборов, в том числе оснащенных камерами, выводящими картинку на дисплей магнитолы, отдельный монитор либо даже лобовое стекло.

Итак, если вы решили установить парктроник, то ознакомьтесь с его схемой работы, приведенной ниже:

  1. Схема оснащена несколькими датчиками, которые после подключения позволяют выявлять препятствия, используя при этом ультразвуковой импульс.
  2. Когда регулятор обнаруживает препятствие, на него возвращается волна.
  3. Регулятор передает импульс об имеющихся помехах на блок управления, который впоследствии обрабатывает полученные данные.
  4. В итоге, если подключение и настройка были произведены правильно, водителя оповещают о помехах. Это может быть звуковой сигнал, визуальный либо комплексный. На дисплей магнитолы или самого устройства может быть выведено расстояние до объекта помехи. Но по факту наши автолюбители обычно воспринимают только звуковые импульсы.

Причины демонтажа и замены

Замена подкрылков производится в нескольких случаях. Во-первых, это попадание автомобиля в ДТП. В этом случае подкрылок повреждается вместе с крылом вашего Логана. Так как при авариях больше всего повреждается переднее крыло, то вполне естественно, что вам придется часто менять именно передний защитный элемент.

Кроме того, зимой, когда разнообразные бордюры и поребрики скрыты за слоем снега, автомобиль во время движения часто цепляется за них, в результате чего защита отрывается или раскалывается. Меньше всего от этого страдают здание подкрылки, так как автомобиль обычно задним ходом движется мало.

Однако задние подкрылки могут часто повреждаться по другой причине, а именно из-за того, что ваш автомобиль имеет задний привод

То же самое относится и к переднеприводным моделям, поэтому во время движения стоит обращать внимание на любые посторонние толчки и звуки, раздающиеся снаружи автомобиля

Во-вторых, задние подкрылки меняют в случае проведения каких-либо ремонтных работ. Например, иногда требуется замена бампера, и стандартные подкрылки по своей форме к нему не подходят. Кроме того, установка брызговиков может потребовать замены подкрылков, так как они крепятся непосредственно на них и в случае порчи брызговика обычно портиться и сама арочная защита.

Устанавливаем парктроник: глаза на затылке

В крупных городах становится всё теснее — шутники говорят, что обостряется чувство локтя. А искусством парковаться в тесных пространствах владеет далеко не каждый. Таким в помощь и нужен парктроник, который предупреждает за полтора-два метра о приближении к препятствию впереди или позади автомобиля. По мере сближения устройство подает все более интенсивные звуковые сигналы, а на дисплее отображается расстояние до объекта и направление.

Парктроник состоит из нескольких ультразвуковых датчиков (от трех до шести), блока обработки сигнала и устройства индикации. Наборы, продающиеся для самостоятельной установки, практически всегда содержат четыре ультразвуковых датчика (их правильнее называть приемопередатчиками направленного сигнала ультразвуковой частоты). Устройство обработки сигналов располагается под обивкой багажника и всегда подсоединяется к проводу, идущему к лампе заднего хода

Поэтому парктроник начинает работать, лишь когда коробка передач автомобиля (механическая или автоматическая — не важно) переведена в режим заднего хода. Причем даже перегорание этой лампы не приведет к отказу парктроника

Многие устройства при обнаружении препятствия ограничиваются подачей звукового сигнала, изменяющегося по тону или частоте в зависимости от расстояния до объекта. По такой схеме зачастую работают устройства, установленные на автомобиль на конвейере. При этом расстояние, начиная с которого подаются предупреждающие сигналы, у штатных парктроников зависит от настроек. У большинства машин система начинает пищать примерно за полтора метра до препятствия, а, например, у некоторых моделей Mercedes-Benz она просыпается лишь за полметра. Универсальные парктроники чаще имеют визуальный индикатор, показывающий приблизительное направление и расстояние до препятствия.

Парктроник или камера заднего вида?
Низкая цена, достаточная стойкость к загрязнениям; принимающее устройство может быть очень компактным
Выход из строя одного или нескольких датчиков обычно никак не отображается
Всегда существует обратная связь: если камера грязная, это сразу видно, если не работает — тоже видно
Требует установки устройства с дисплеем

Какие они бывают?

Парктроников на рынке море. Устройства, обслуживающие исключительно заднюю часть машины, стоят от 1000 рублей. А если система контролирует еще и пространство перед автомобилем, то цена начинается с 3500 рублей.

Раньше задний блок соединялся с устройством индикации длинным проводом, который приходилось тянуть через весь салон. Сегодня у многих парктроников эти элементы общаются по радиоканалу, что сильно упрощает монтаж, но облегчает кошелек: цены начинаются примерно с 2500 рублей. Кроме того, существуют модели парктроников, у которых устройство индикации может выполнять и дополнительные функции — например, маршрутного компьютера.

Не хотите возиться с установкой сами — обратитесь к профессионалам. В сервисе, специализирующемся на монтаже дополнительного оборудования, предложат, как правило, модель-другую, имеющуюся в наличии. Работа вместе со стоимостью прибора обойдется не меньше чем в 4000–5000 рублей. Если речь идет об установке парктроника на новый автомобиль в автосалоне, готовьте сумму в полтора-два раза бóльшую. Преимущество установки у официалов только одно: если в гарантийный период возникнут какие-то неисправности с электрикой, дилер не сможет отказать вам в бесплатном устранении неисправности.

Лучший вариант — если парктроник установлен автопроизводителем на заводе. Гарантия на штатное оборудование длиннее, да и опыт подсказывает, что такие системы надежнее.

Часто бывает так, что парктроник отдельно заказать нельзя — только в составе так называемого пакета, вместе с другим оборудованием. А это недешево. Например, пакет, в который входит парктроник, на Volkswagen Polo обойдется почти в 40 тысяч рублей.

Renault sandero stepway фильтро продулли › logbook › задние подкрылки брызговики. виброизоляция всех подкрылков

Отпуск выдался скучноватым, погода не баловала. Зато удалось немного поковыряться с машиной.

Задние подкрылки и брызговики

Давно прикупил подкрылки и брызговики фирмы Novline и все ждал подходящего момента для установки. Сразу решил заодно делать виброизоляцию всех подкрылков. Использовал вибру от Шумoff М3.

Виброизоляция передних подкрылок

Чистка кондиционера и мытье двигателя

Кондиционер этим летом стал холодить слабо. Было решено почистить радиаторы. При снятии бампера было обнаружено множественное замятие сот радиатора кондиционера (снизу камнями, сверху керхером, спасибо прежнему хозяину) и сильное загрязнение. Кстати говоря, если сняли бампер, то радиатор кондиционера легко снимается, он держится на двух защелках.

Предварительно снимаем пластиковую направляющую воздуха на 6 маленьких пистонах, отщелкиваем две защелки и выводим радиатор кондиционера для чистки. Как оказалось, очень удобно, радиатор на шлангах выводится практически весь(я только немного поддомкратил правое переднее колесо) и его можно пролить водой с обеих сторон.

Кондиционер, как и в прошлый раз, чистил пенным недорогим (158 рублей) очистителем Runway.

Знаю что у многих под бачком обмывателя на логанах идет коррозия, вот и я решил заглянуть под жабо и посмотреть как там дела. Машине 6 лет, а там порядок. Грязи было тоже не так много. Решил ничего не менять, протер пыль и собрал все обратно.

Виброизоляция подкрылков дает заметный эффект при проезде луж и грязи с камнями, щебня. В этом случае звуки гасит довольно эффективно. Шум дороги на трассе от родных дубовых шестилетних колес Amtel Planet практически никуда не ушел, разницы не чувствую, если она и есть, то очень маленькая.

Кондиционер после помывки радиатора стал холодить лучше. Друг рекомендовал продувать пару раз в сезон радиатор на мойке керхером перпендикулярно с расстояния не ближе 1 метра. А вообще заменить бы замятый радиатор на Лузаровский и затем заехать на заправку кондиционера, но это уже как-нибудь в будущем. Этим летом и с таким кондиционером можно простыть.

Брызговики — NLF4128E11.Подкрылок задний правый — NLL4128004.Подкрылок задний левый — NLL4128003.Очиститель кондиционера — RW6122.

Жаркого лета, тишины и прохлады в салоне автомобиля!

Аналогичные модели на замену

В продаже есть немалое количество аналогов, которые обладают привлекательными качествами

При выборе нужно уделить внимание нижеприведенным моментам:

  • Угол обзора должен быть не менее 170°.
  • Современные устройства могут выводить изображения качества HD.
  • Защита корпуса класса IP66. Она обеспечивает защиту от воздействия повышенной влажности и пыли.
  • Некоторые модели снабжаются функцией ночного видения.

При выборе аналога следует уделить внимание популярности бренда. Низкокачественные изделия могут рассыпаться даже в руках, поэтому перед непосредственной покупкой прибора нужно изучить подробно все отзывы

Как выбрать подкрылки?

Не все комплектации Рено Логан способны иметь в своем арсенале подкрылки на фазы. Это заставляет владельцев своих авто предаваться собственноручному поиску, приобретению и процедуре монтажа этих аксессуаров. Для осуществления корректной установки автовладельцу следует обзавестись следующими знаниями:

  • вне зависимости от фаз Рено Логан, сами по себе подкрылки потребуют определения своего конкретного набора с целью последующего монтажа;
  • потребуется набор клипс, которые крепятся в заранее подготовленные производителем посадочные места;
  • здесь разработчиками предусмотрено наличие отверстий для «посадки» крепящих клипс вне зависимости от фазы модификации авто и стороны машины (правая или же левая);
  • официальные магазины запчастей и аксессуаров предоставляют широкий выбор крепежа (клипс), для правильного подбора которых следует узнать их артикул;
  • присутствует возможность заменить неправильно подобранные клипсы, поскольку для различных поколений модели Renault Logan они наделялись некоторыми отличиями, в чем легко ошибиться;
  • нюансы в артикулах для рассматриваемых нами аксессуаров могут различаться из-за их принадлежности к определенной стороне автомобиля (как правой, так и левой) и его части (к переду или корме);
  • роль артикула нельзя переоценить, поскольку он оказывает помощь в корректном подборе комплекта элементов, учитывая фазы модели Рено Логан;
  • также данный аспект позволяет осуществить оперативный подбор клипс для каждой из сторон машины и исключить вероятность ошибки. После того, как все приобретено, следует установка подкрылок.

Подлокотник Рено Каптур

Рено Меган 2 универсал Универсал Рено Меган 4 фото После приобретения по артикулу требуемого комплекта можно приступать к «операции» по замене или первичному монтажу. Ссылаясь на фазу модели Рено Логан, различают пластмассовые подкрылки и аналогичные аксессуары с покрытием, призванным усилить шумоизоляционные возможности автомобиля. Установка подкрылок происходит следующим образом:

    1. В числе особенностей Рено Логан имеет место присутствие брызговиков только для арок передних колес, а для кормы они конструктивно не предусматриваются. Ввиду этого, установка подкрылков в передке авто носит более трудоемкий характер. Это вызвано необходимостью снятия брызговиков, что составляет основное различие с аналогичным мероприятием в задней части. Данный нюанс является справедливым для обеих сторон автомобиля Renault Logan.
    2. Для снятия в целях замены откручиваем винты и снимаем пистоны фиксации брызговика к поверхности поперечины кузова. Эти крепежные элементы демонтируются посредством отвертки обычного профиля.
  1. Монтаж правого или левого аксессуаров следует выполнять сразу после извлечения брызговика. Для этого клипсами крепим элементы к кузову (к аркам, лонжеронам и поперечинам) в заранее предусмотренные посадочные отверстия. Процедуру монтажа брызговиков осуществляем в строго обратной снятию последовательности по одинаковому алгоритму не зависимо от стороны авто.
  2. Монтаж подкрылков в задней части производим по следующей схеме. Ввиду отсутствия брызговиков у кормы процедура монтажа или замены выполняется существенно быстрее. Места крепления подкрылка расположены на бампере (под 2 винта) и на поверхности арки. Новый аксессуар, подобранный согласно соответствующему артикулу, крепим посредством клипс и винтов. Рекомендуется крепежные средства всегда заменять новыми элементами, что повысит надежность фиксации подкрылка.

Парктроники задние Renault Duster: установка своими руками, штатный, передний

Парктроники задние для Рено Дастер в большинстве случаев не входят в комплектацию автомобиля. Монтировать систему можно как с помощью специалиста, так и своими руками. Во втором случае потребуются некоторые материалы и инструменты, которые можно приобрести в специализированных магазинах.

Оригинальная комплектация

В комплект штатного парктроника входит 3 датчика, из-за чего качество работы может быть низким. Поэтому рекомендуется дополнять устройство четвертым сенсором. Делается это в салонах дилера в Москве или в любом другом городе России.

Как выбрать

При выборе парковочной системы нужно ориентироваться на следующие параметры:

  • Количество датчиков. Оптимальным является наличие 8 сенсоров, обеспечивающих полноценный обзор пространства, окружающего автомобиль. Допускается установка задних парктроников, снабженных 4 датчиками.
  • Способ получения сигнала. Устройство может оповещать пользователя о появлении препятствия звуковой или цветовой индикацией. Выпускаются и парктроники, оснащенные видеокамерой, подающей изображение на дисплей.
  • Чувствительность датчиков. Этим показателем определяется корректность определения расстояния до объекта.

Как установить и подключить

Перед началом установки парктроника своими руками нужно подготовить следующие материалы и инструменты:

  • кабельные стяжки;
  • дрель со сверлами различных диаметров;
  • рулетка;
  • пассатижи;
  • шило;
  • двусторонний скотч;
  • отвертки с разными насадками;
  • малярная лента;
  • мультиметр.

Процесс монтажа и подключения парктроника на Рено Дастер включает следующие этапы:

  1. Разметка. На бампер наклеивают малярную ленту, защищающую покрытие кузова от повреждения. С помощью маркера в местах установки датчиков наносят точки.
  2. Высверливание отверстий. Начать рекомендуется с крайних сенсоров. По краям бампера фреза легко входит в материал. После этого переходят к обустройству отверстий, расположенных посередине. За бампером находится пластиковый усилитель, который нужно просверлить насквозь.
  3. Прокладка проводов. Кабели датчиков пропускают через подготовленные отверстия. С нижней части автомобиля провода прикрепляют к перекладинам усилителя бампера. Кабели прокладывают по направлению к правой стороне багажника. Провода скрепляют стяжкой и скрывают в отсеке для домкрата.
  4. Подключение датчиков к головному блоку. Последний фиксируется на боковой стенке багажника. Провода пропускают через расположенные на днище отверстия, концы выводят наружу и соединяют с блоком управления.
  5. Подсоединение к источнику питания. К управляющему блоку подводят кабели заднего хода и массы. Чтобы система активировалась только при необходимости парковки, головной блок должен подпитываться от фонаря правой фары. Снимать лампу не нужно, достаточно вывести наружу разъемы с кабелями. Провода соединяют посредством сжатия скотч-локами. После подключения разъемы возвращают на место, кабели подводят к головному блоку. Последний прикручивают к декоративной обшивке шурупами.
  6. Подключение дисплея. Сдвинув дверной уплотнитель, кабель монитора пропускают вниз. Плюсовую часть подсоединяют к проводу заднего хода, минусовую — выводят на кузов.

Неисправности и их устранение

В процессе эксплуатации парктроника Renault Duster могут возникать следующие неисправности:

  • Отсутствие сигнала. Нужно проверить правильность подключения блока управления к источнику питания. Провода осматривают на наличие повреждений. Рекомендуется попробовать собрать систему заново и заменить поврежденные кабели. Проверить нужно и заземление блока.
  • Неправильное определение расстояния до препятствия. Главной причиной неисправности является попадание пыли и грязи в корпуса датчиков. Детали нужно демонтировать и очистить.
  • Подача ложного сигнала. Если устройство оповещает о препятствиях, которых нет, нужно настроить чувствительность датчиков. Если при прошивке головного блока были выбраны слишком высокие значения, прибор будет работать некорректно. Причина поломки может крыться и в загрязнении датчиков. Детали нужно снять и прочистить. При необходимости сенсоры заменяют.
  • Отсутствие оповещения о наличии препятствия. В этом случае ремонт будет подразумевать повышение степени чувствительности и очистку датчиков. Сигнал может не передаваться из-за попадания в мертвую зону. Нужно переставить сенсор или добавить дополнительный элемент.

Если ремонт своими руками невозможен, следует обратиться в пункт технического обслуживания.

Процесс подбора подкрылков

Подкрылки еще называют локирами, что является прямой транскрипцией их названия с английского. Это стоит помнить при выборе данных аксессуаров, так как продавцы в автомагазинах могут назвать их по-разному. При этом стоит знать, что опытные автомеханики советуют приобретать локиры сразу комплектом, так как если у вас повреждено только крыло заднее левое и вы решите поменять защиту исключительно на нем, оно может просто не подойти для вашего автомобиля и вам придется его подгонять на месте.

Кроме того, стоит внимательно проверять, какой именно локир вы приобретаете, дело в том, что если защите подлежит крыло переднее правое, то и устанавливаться на него должен подкрылок передний правый, а не левый. Дело в том, что каждый такой аксессуар сконструирован для установки именно на то место, для которого он рассчитан и несмотря на техническую возможность их замены менять их местами не стоит.

Так же имеет смысл подкрылок задний левый и подкрылок задний правый менять парой в том случае, когда вы решите производить какие-либо манипуляции с подвеской. Дело в том, что дорожный просвет в этом случае может измениться, и локиры потребуются менее габаритные.

Штатные устройства

Комплект штатного парковочного радара на Largus Cross включает:

  • 4 датчика с проводами и разъемами;
  • блок управления;
  • LED-индикатор для отображения информации;
  • провода питания;
  • фрезу для изготовления отверстий;
  • руководство по монтажу.

В состав более функциональных и дорогих устройств может дополнительно входить 4 сенсора для установки в передний бампер. Передача информации в таких системах безопасной парковки может передаваться как по проводам, так и по радиоканалу.

Некоторые штатные комплекты не имеют дисплея. В таких случаях парктроник предупреждает водителя о наличии препятствия звуковым сигналом. Частота импульсов увеличивается по мере приближения к препятствию. Парктроник с бипером легко устанавливаются, т. к. отпадает необходимость прокладки проводов к показывающему устройству. Динамик монтируют либо на потолке у заднего ряда кресел, либо на внутренней стороне погрузочной двери.

Некоторые модели парковочных радаров комплектуются индикатором информации с возможностью зеркального отображения показаний. Они могут устанавливаться на зеркало салона или на потолок в задней части автомобиля. В этом случае водитель считывает информацию, глядя в зеркало. Показывающий индикатор на Ларгус Кросс вмонтирован в консоль и снабжен визуальной и звуковой сигнализацией. На дисплее отображается графическая информация о стороне наличия препятствия и расстояния до него.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
