Типы ламп
Фонари на Форде Фокус отличаются назначением: одна ближнего (н7), одна лампа дальнего света (н1), одна для указателей поворотов (PY21W) и последняя для габаритов (W5W). В этой статье мы разберем, как выполняется замена лампочки ближнего света Форд Фокус 2.
На эту модель установлены однонитевые галогеновые расходники типа н7 с мощностью от 55 до 60 Вт.
Когда и на что менять
Если лампа ближнего света для Форд Фокус 2 еще не перегорела, но светит уже плохо (дает слабый, неровный световой поток), срочно нужно искать замену: она будет светить хуже. Это связано с помутнением колбы. В галогеновых лампах нить и колба перегреваются, в итоге нить разрушается, стекло мутнеет.
Ставить новые расходники стоит перед тем, как они окончательно перестанут работать, ведь это может произойти в самый неожиданный момент. А при движении на дороге, да еще и в ночное время, последствия могут быть не самыми приятными.
Трудно назвать точный срок, когда нужно менять лампу, это зависит от множества факторов. Если расходник перегорает через 2-3 месяца после замены, причин тому несколько:
Самостоятельно найти причину проблематично, лучше обратиться в автосервис.
Любая лампа с характеристиками Н7 и 55Вт подойдет как для рестайлинговой версии, как и для Форд Фокус 2 дорестайл
Важно проверить качество светового потока. Опытные водители не советуют выбирать расходники с цветным стеклом, сделанные «под ксенон», так как, несмотря на эффектность, они крайне непрактичны
Лучше устанавливать оригинальные лампы. Их характеристики подходят идеально и точно не испортят проводку. С завода установлены General Electric с артикулом 17123, если машину собирали за границей. Форд рейсталинг всеволожской сборки комплектуется «Электрик» или «Филипс» с артикулом 12972 PR.
Если не удалось найти оригинальных расходников, то это не повод расстраиваться. Главное – производитель. Чем известнее фирма, тем больше доверия она вызывает у покупателей. Особой популярностью у владельцев фордов пользуется продукция фирм Philips и Osram.
Цена колеблется от 300 до 2500 рублей в зависимости от качества и производителя. Тут не работает правило «Чем дороже – тем лучше».
Водители иногда сомневаются, выбирая между галогеновыми и светодиодными лампами. Диоды непривычны для русского человека, но они более долговечны.
Это интересно: Как долить тормозную жидкость форд фокус 2 — читайте во всех подробностях
Типы ламп на Форд Фокус 2
На Форд Фокус второго поколения в корпусе блок-фары головного света установлены четыре лампы — ближнего света с цоколем Н7, лампа дальнего света с цоколем Н1 и лампы габаритов и указателей поворотов с цоколями W5W и PY21W соответственно. Сегодня нас интересует замена лампочки ближнего света на Форд Фокус 2 рестайлинговой и дорестайлинговой версий.
Когда и на что менять
Это связано в первую очередь с помутнением колбы лампы , которая выполнена или из кварцевого, или из стекла повышенной прочности. Ресурс галогеновых ламп сам по себе невелик, поскольку колба и нить в среде инертного газа сильно нагреваются, нить может разрушится от вибрации, а колба помутнеть. При ежедневной эксплуатации это может быть не сильно заметно, но лампа теряет эффективно с каждым днём.
Поэтому менять источники света нужно периодически и не дожидаясь, пока они перегорят. Безопасность превыше всего. На втором Фокусе установлены однонитевые галогенки ближнего света с цоколем Н7, при этом подобрать лампу можно любую. Главное, чтобы характеристики светового потока нас устраивали. Опытные водители избегают установки сине-белых ламп «под ксенон», поскольку выглядят фары с включённым светом эффектно, но дорогу освещают отвратительно.
На фото слева новая лампа «под ксенон», справа старая обычная.
Выбор производителя
Поэтому предпочтение стоит отдавать лампам с характеристиками, близкими к дневному свету: Philips H7-12-55 Longlife Eco Vision P-12972llecoc1 , Philips H7-12-55 +30% Vision, Osram H7-12-55 Ultra Life O-64210ult и им подобным.
При этом нужно помнить, что чем ярче заявленный свет у лампы, к примеру, Philips H7-12-55 +130% X-tremeVision , тем быстрее лампа перегорит.
Замену ламп Форд Фокус 2 можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.
Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.
Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре
Отводим блок-фару от кузова для удобства отсоединения колодки проводов.
Нажимаем на фиксатор колодки проводов.
Отсоединяем колодку проводов от разъема жгута блок фары.
Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.
Вынимаем патрон вместе с лампой.
Поворачиваем лампу по часовой стрелке и извлекаем из патрона.
В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.
Для замены лампы ближнего света снимаем защитную крышку.
Нажимаем на фиксатор колодки проводов и снимаем колодку.

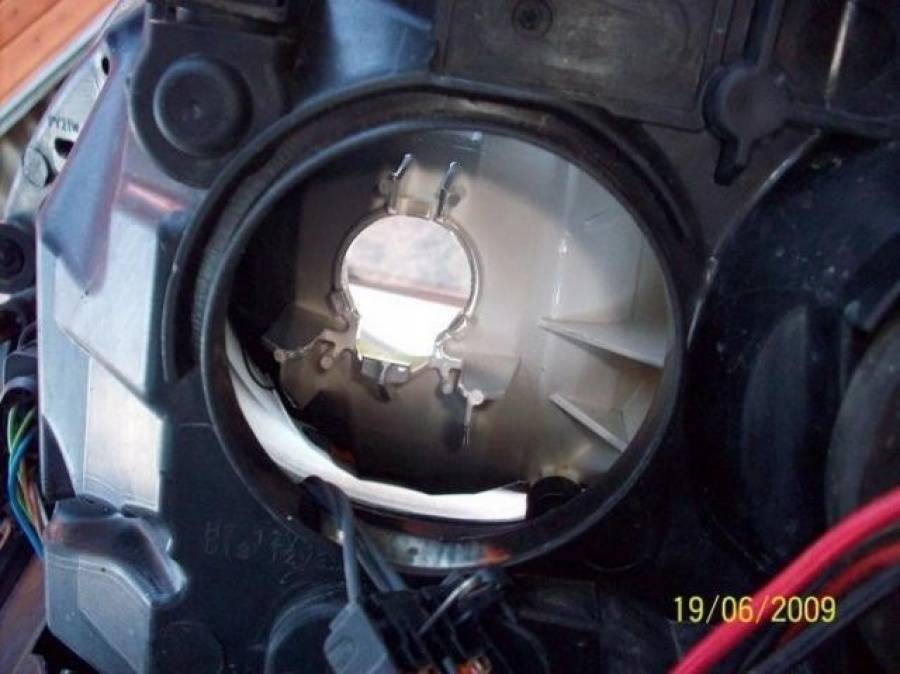

Вынимаем лампу ближнего света, удерживая ее за контакты.
В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.
Для замены лампы дальнего света снимаем защитную крышку.
Нажимаем на фиксатор колодки проводов.
Снимаем колодку и отводим ее в сторону.
Вынимаем лампу дальнего света, удерживая ее за контакты.
В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.
Для замены лампы габаритного света снимаем защитную крышку.
Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.
Извлекаем патрон из гнезда корпуса блок-фары.
Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона.
Лампа габаритного света Форд Фокус 2 имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.
Регулировочные болты фар:
1 — регулировочный болт по вертикали;
2 — регулировочный болт по горизонтали
— регулировку фар проводите болтами при открытом капоте;
— включите зажигание и ближний свет;
— вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;
— вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);
— после такой регулировки ближнего света дальний свет будет соответствовать норме.
Возможно, вам будет интересно:
Система выпуска отработавших газов Форд Фокус
Процесс замены
С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.
В кузове седан
В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.
Замена лампочек в основных фонарях
Для работы нам понадобятся:
- Две лампы P21W.
- Умелые руки.
- Аккуратность.
Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.
Верхняя клипса крепления задней крышки на Форд Фокус 2 Седан
Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.
Снятая крышка на ФФ2 с кузовом Седан
Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.
Фиксаторы крепления
Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.
Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:
- сигнал торможения;
- задний ход;
- сигнал поворота (желтая);
- габаритный свет.
Получается, что нам нужна верхняя, которую я указал стрелкой.
Лампа указателя торможения в Форд Фокус 2 Седан
Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.
Замена лампочек в дополнительном стоп-сигнале
Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.
Снятие защитного кожуха
Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.
Демонтаж стоп-сигнала
Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.
Снятие защитного стекла с дополнительного стоп-сигнала на Форд Фокус 2 с кузовом Седан
Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.
Замена лампочек в дополнительном указателе торможения
Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.
Хэтчбек и Универсал
Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:
- Крестообразная отвертка.
- Лампы P21/5W с красной колбой.
Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.
Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал
Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.
Снятие фонаря на Форд Фокус 2 Хетчбек и Универсал
Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.
Процедура замены
Процедура замены лампы простая, не требует особых знаний, поэтому выполнить ее сможет любой автолюбитель (автор видео — Lelik Bolek).
Инструменты и материалы
Для проведения замены потребуется минимум материалов и инструментов:
- плоская отвертка, с помощью которой выполняются все необходимые манипуляции;
- новый расходный материал.
Кроме того, можно запастись перчатками, чтобы не запачкать руки.
Этапы
При замене нельзя брать лампу за стекло голыми руками, так как на поверхности остаются жировые пятна, которые влияют на качество света. При нагреве жир испаряется и фары светят хуже.
Взятие изделия руками за цоколь
Замена лампочек ближнего света состоит из следующих этапов:
- Перед заменой фару желательно очистить от пыли и грязи.
- Чтобы добраться до фары сначала следует открыть капот.
- Далее на раме нужно открутить верхний болт, с помощью которого фара крепится к корпусу.
- Снизу фары находится защелка. Необходимо надавить на нее и отщелкнуть. Далее следует потянуть фару на себя.
- На резиновой крышке, закрывающей доступ к оптике, находится ушко, за которое следует потянуть и снять крышку.
- Затем нужно отключить от оптики разъем проводов. Для этого следует отщелкнуть защелку снизу.
- Теперь можно вынуть сгоревшую лампочку и заменить ее новым расходником.
- Далее все делается в обратном порядке. Сначала подключается разъем питания, а потом устанавливается на место резиновая защита.
- Затем оптика ставится на свое штатное место, пока не щелкнет защелка.
- На последнем шаге фара прикручивается к раме.
Типы используемых лампочек
Прежде чем мы займемся заменой, разберемся, какие лампы на Форд Фокус 2 используются. Ведь прежде, чем менять, нужно купить то, что необходимо. Итак, производитель устанавливает в свои автомобили до рестайлинга и после рестайлинга следующие типы ламп.
Внешний вид лампочек, используемых в Форд Фокус 2
На фото цифрами обозначены:
- 1 – ближний свет. Галогенная, цоколь H7, мощность 55 Вт;
- 2 – дальний свет. Галогенная, цоколь H1, мощность 55 Вт;
- 3 – противотуманные фары. Галогенная, цоколь H11, мощность 55 Вт;
- 4 – подсветка номерного знака (седан), освещение салона (дорестайл). Лампа накаливания типа C5W, мощность 5 Вт;
- 5 – повторитель поворотов. Лампа накаливания с оранжевым баллоном типа W5W, мощность 5 Вт;
- 6 – подсветка номерного знака, вещевого ящика, багажника, салона, передние габаритные огни. Лампа накаливания типа W5W, мощность 5 Вт;
- 7 – стоп-сигнал/задние габаритные огни. Двуспиральная накаливания с красным баллоном типа P21/5W, мощность 21 и 5 Вт;
- 8 – указатели поворота. Накаливания с оранжевым баллоном типа PY21W, мощность 21 Вт;
- 9 – сигнал заднего хода. Накаливания типа PY21W, мощность 21 Вт;
- 10 – задний противотуманный фонарь, задние габаритные огни. Двуспиральная накаливания типа P21/5W, мощность 21 и 5 Вт.
Какие лампы стоят на форд фокус 2
Лампа ближнего света на Форд Фокус 2: замена лампочки рестайлинг, дорестайл, выбор
Если говорить о том, какие недостатки у ламп ближнего освещения H7, то знатоки называют только один серьёзный фактор — высокую рабочую температуру, которая ощутимо влияет на срок службы оптики.
Какие лампочки стоят на Форд Фокус 2
Замена ламп ближнего света на Ford Focus 2 Откручиваем болт крепления фары Ford Focus 2 Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного. Замена ламп в тип лампы ближнего света форд фокус 2 осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей.
Безусловно, помощь спецов избавит вас от лишних хлопот. Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Тем более самостоятельная замена лампочки в фаре поможет избежать лишних финансовых расходов.
Лампы применяемые в автомобиле Форд Фокус 2
Оно потребует от вас минимальных навыков в обращении с простым инструментом. Как уже говорилось выше, они расположены в блок-фаре, поэтому замена потребует её снятия. Для того чтобы все прошло успешно, нам потребуется плоская отвёртка, чистые сухие перчатки, новая лампа и 15 минут свободного времени. Следует знать, что галогенные фонари нельзя брать голыми руками — это негативно влияет на их тип лампы ближнего света форд фокус 2. Как известно, наши пальцы покрыты тонким слоем жира — он остаётся на поверхности колбы и потом во время работы начинает испаряться в фаре, из-за чего свет становится мутным.
Замена лампы ближнего света Форд Фокус 2
Это относится не только к Ford Focus 2, но и к любым другим маркам автомобилей. Снимаем заглушку на обратной стороне фары Ford Focus 2 А теперь давайте рассмотрим пошагово, как происходит замена ламп ближнего освещения на Ford Focus 2: Если вы решили поменять источники освещения на Форд Фокус самостоятельно, начните с очистки фар. Удаляем с них пыль, грязь и влагу, чтобы внутрь не попало ничего лишнего — это тип лампы ближнего света форд фокус 2 повлияет на свет фар. Снизу фары есть 2 заглушки — нажатием открываем.
Двигаем фару к. Отсоединяем коммутацию штекера и вытаскиваем. Фара у нас в руках — открываем её, размыкая 4 защёлки.
Снимаем штекер лампочки ближнего освещения и вынимаем её. Ставим на её место новую исправную лампочку.
Собираем всё в обратном порядке. С завода установлены General Electric с артикуломесли машину собирали за границей. Если не удалось найти оригинальных расходников, то это не повод расстраиваться. Главное — производитель. Чем известнее фирма, тем больше доверия она вызывает у покупателей.
Особой популярностью у владельцев фордов пользуется продукция фирм Philips и Osram. Чем ярче горит расходник, тем быстрее он перегорит. Цена колеблется от до рублей в зависимости от качества и производителя.
Водители иногда сомневаются, выбирая между галогеновыми и светодиодными лампами. Hella H7. Мы умышленно не рассматривали светодиодные и ксеноновые лампы, поскольку для их установки необходимо проводить полную реконструкцию оптики. Иначе световой поток будет неоткорректирован и вреда от таких ламп будет больше, чем пользы.
Замена ламп ближнего света на Ford Focus 2 Откручиваем болт крепления фары Ford Focus 2 Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного.
Замена ламп в фаре осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей. Безусловно, помощь спецов избавит вас от лишних хлопот.
Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Открутить заглушку из резины. Изъять разъем, подающий питание на лампу.
Произвести замену детали. Установить все в обратном порядке. Какую лампу ближнего света для Форда Фокуса 2 выбрать? Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В.
На сегодняшний день насчитывается три выпустившиеся модели фокус, второе поколение выпускалось с года по Рестайлинг фокуса был произведен в году.
Как выбрать лампу ближнего света на Ford Focus 3
Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.
Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.
Лампа ближнего света ФФ3 оснащена:
- цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
- напряжением – 12 V;
- мощностью – 55 W.
Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.
Современный рынок может предложить большой выбор источников света для головной оптики автомобиля
На Ford Focus 3 лампа ближнего света устанавливается 2 видов:
- Биксеноновая с оптической линзой.
- Галогенная вместе с рассеивателем потока.
С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.
Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:
- Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
- Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
- IPF. При выборе H11 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
- Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.
Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда
Замена лампы дальнего света lada kalina sedan (ваз калина)
Замена лампы габаритов на Калине (фото и видео)
Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.
Какие лампы в габаритах Лада Калина?
В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.
Замена лампы габаритов на Калине — фото
Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.
Замена лампы габаритов производится при открытом капоте.
Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.
Вот этот патрон желтого цвета внизу фары нам и нужно снять.
Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.
Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.
Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).
Теперь доступ стал лучше.
Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.
После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.
Вместо нее вставляем новую лампу габаритов.
Затем вставляем патрон обратно на место, до щелчка.
Не забываем воткнуть на место фишку лампы дальнего света.
После этого желательно включить габариты и проверить, все ли работает.
Если лампа работает, закрываем кожух фары и капот.
Замена лампы габаритов на Калине — видео
Несколько дней назад в блоге Лада Калина я писал свой пост о том, что на моей машине возникла не очень приятная картина с запотеванием левой фары (водительской). В общем, ситуация, как оказалось позже, знакома многим владельцам не только Калины, но и других отечественных автомобилей. Дело в том, что по каким-то причинам во внутренней полости фары образуется конденсат, и лампочка постоянно перегорает. Причем, касается это именно ближнего света, так как с ним приходится ездить постоянно в связи с законодательством.
Когда делал это впервые, конечно пришлось потратить немало времени и нервов, хотя при наличии терпения и спокойствия, а также ровных рук, все делается довольно просто. Ниже постараюсь более подробно описать подробный порядок действий, который необходимо выполнить, для того, чтобы произвести замену лампы.
Инструкция по замене лампы ближнего света фар на Калине
Так, первым делом нужно открыть капот машины. Затем с той стороны, где у нас сгорела лампочка, нужно вытащить (извлечь) резиновую заглушку.
Когда резинка снята, можно приступать к дальнейшим действиям. Тут-то нам и понадобится терпение. Необходимо пальцами нащупать защелку, которая фиксирует лампу, и отщелкнуть ее. Там получается два усика с каждой стороны, и их надо вывести из зацепления.
Остается сдернуть два проводка питания, которые идут к лампочке и можно после этого ее вынимать
Но делать это нужно аккуратно, чтобы не разбить ее.
При установке новой стоит обратить внимание, чтобы ее выступ на корпусе был совмещен с аналогичной по размеру прорезью в фаре. Ставим на место защелку и подсоединяем все провода.
Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно. Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага.
Лампа не сгорела, но не работает, что еще может быть?
Иногда отказ осветительных приборов автомобиля происходит не по причине перегорания ламп, и к этому надо быть готовым. Ниже я перечислю проблемы, которые могут вызвать отказ тех или иных ламп, и кратко опишу методы их поиска и устранения:
Сгорел предохранитель. Такое может случиться при бросках напряжения в бортовой сети (плохой контакт на клемме аккумулятора, генератора и любого мощного потребителя при запущенном двигателе), а также в случае, если сам предохранитель некачественный или имеет не тот номинал. Проблема решается довольно просто – проверяется качество силовых контактов, меняется предохранитель. Где они расположены и за что отвечают, я опишу ниже.
Окислились соединительные колодки. Неисправность выявляется разъединением колодок и визуальным осмотром. Если на контактах присутствует белый или рыжий налет, их нужно почистить.
Замыкание питающего провода на кузов. При этом, как правило, сгорает соответствующий предохранитель. Устанавливаем новый того же номинала. Если он тут же сгорает, то причина в замыкании. Выявляется оно визуальным осмотром жгутов питания
Особое внимание нужно обратить на места прохождения проводов через острые углы и ребра кузова, а также через отверстия в нем. Устраняется при помощи изоленты и ПВХ трубки, разрезанной вдоль и надетой на место повреждения.
Обрыв или отгорание питающего провода
Простой обрыв особых последствий не вызывает (кроме, естественно, погасшей лампы). Если провод перетерся об кузов, то прежде чем отгореть, он сожжет соответствующий предохранитель. Если новый предохранитель не сгорает повторно, но фара не горит, дело в обрыве. Выявляется визуальным осмотром жгутов питания. Если отгоревший провод “залатать” невозможно, можно пробросить параллельно ему новый, а сгоревший отключить.
Где находится блок предохранителей
В Рено Сандеро таких блоков два. Один находится в салоне (левый торец панели приборов), второй – в моторном отсеке рядом с аккумулятором.
Предохранители, отвечающие за световые приборы, расположены в блоке, который стоит в салоне. Ниже я привожу нумерацию предохранителей, их местоположение и номинал для обоих поколений Рено Сандеро.
Нумерация и назначение предохранителей, отвечающих за световые приборы в Рено Сандеро первого поколения:
| Обозначение | Номинал | Назначение |
| F03 | 20 А | стоп-сигналы, задний ход |
| F04 | 10 А | указатели поворотов |
| F09 | 10 А | ближний свет левая фара |
| F10 | 10 А | ближний свет правая фара |
| F11 | 10 А | дальний свет левая фара |
| F12 | 10 А | дальний свет правая фара |
| F18 | 10 А | габариты левой фары и левого заднего фонаря, освещение номерного знака |
| F19 | 10 А | габариты правой фары и правого заднего фонаря, плафон вещевого ящика |
| F20 | 7.5 А | задний противотуманный фонарь |
| F28 | 15 А | освещение салона, освещение багажника |
| F31 | 15 А | питание реле противотуманных фар |
Нумерация и назначение предохранителей, отвечающих за световые приборы в Рено Сандеро второго поколения:
| Обозначение | Номинал | Назначение |
| F2 | 10 А | дальний свет левая фара |
| F3 | 10 А | дальний свет правая фара |
| F4 | 10 А | ближний свет левая фара |
| F5 | 10 А | ближний свет правая фара |
| F6 | 5 А | задние габариты, освещение номерного знака |
| F7 | 5 А | передние габариты |
| F9 | 7.5 | задний противотуманный фонарь |
| F13 | 10 А | освещение салона |
| F15 | 15 А | задний ход |
| F17 | 7.5 А | дневные ходовые огни |
| F18 | 7.5 А | стоп-сигнал |
| F24 | 15 А | указатели поворотов |
Вот, пожалуй, и все по замене лампочек на Renault Sandero (Stepway). Приведенной мной информации, я думаю, будет достаточно, чтобы ты смог самостоятельно поменять лампочку габарита на своем Рено Сандеро, а при необходимости и сделать ремонт световых приборов.
Предыдущая
Замена автолампКак поменять лампочки ближнего света в фаре Renault Sandero
Следующая
Замена автолампКак заменить лампы ПТФ на Lada Largus своими руками
Спасибо, помогло!1Не помогло
