Как обновить пластик салона Chevrolet Aveo

Выкручиваем винты крепления нижней крышки колонки и демонтируем панель.

Chevrolet Aveo Sedan ⓇⒺⒹ ⒹⒺⓋⓘⓁ › Logbook › Снятие пластиковых накладок с торпеды, руля,…

Далее отсоединяем контакты переключателя поворотников. Используя съемник удаляем баранку с вала.

Вытаскиваем разъем сигнала и часовую пружину. Остается демонтировать замок зажигания и блок управления иммобилайзером. Стоимость руля для Авео T может меняться от 50 .

Авто вышло не только мощным, но и эстетически привлекательным.

Не зря Camaro постоянно встречается в различных кинокартинах. Для того чтобы снять старое понадобится TORX T50 и некоторые инструменты, которые найдутся на полках в гараже или у соседа.

Стоимость руля для Авео T может меняться от 50 у. Демонтировать пластиковую накладку с руля. А то купил оплетку руля и хочу снять руль, чтобы дома качественно обтянуть руль новой оплеткой.

С помощью небольшой отвертки, через пазы на тыльной стороне ступичной части руля, отщелкиваем 2 крепления подушки безопасности. Тогда можно без промедления приступать.

Отожмите отверткой фиксатор колодки жгута проводов выключателей звукового сигнала Ослабьте гайку крепления рулевого колеса.

Резкими ударами рук сбейте рулевое колесо со шлицев вала. Окончательно отверните гайку и снимите рулевое колесо. Зафиксируйте от проворачивания штифтом подходящего диаметра контактное кольцо звукового сигнала и подушки безопасности.

Если будет нужно, снимите контактное кольцо. Далее отсоединяем контакты переключателя поворотников. Выкручиваем винты крепления нижней крышки колонки и демонтируем панель.

Аналогичную операцию проводим с верхней крышкой. Вытаскиваем разъем сигнала и часовую пружину.

Чем вызвано желание заменить рулевое колесо?

Слегка надавливаем с двух сторон на корпус, тем самым демонтируем переключатель головного света. Далее снимаем органы управления стеклоочистителя, делается примерно так же, как и с элементами управления светом.

Остается демонтировать замок зажигания и блок управления иммобилайзером. Нужно отсоединить от них питающие провода и выкрутить болты крепления. На очереди снятие стяжного винта клеммного зажима, кронштейна.

Как регулировать рулевое колесо в автомобиле

Не забудьте перед установкой смазать детали литиевой смазкой и замените центрирующую втулку рулевого вала

Еще раз обратим внимание на использования съемника

Если снимать рулевое колесо без него, то придется прикладывать большие усилия, что зачастую сопровождается ударными нагрузками. Это может повредить провода, пластиковые элементы. Итак, еще раз вкратце и по порядку рассмотрим порядок снятия рулевой колонки:

подключение кнопок руля к магнитоле Андройд Шевроле авео т300

Chevrolet Aveo подключаем мультируль к AndroidПодробнее

Обучение кнопок на руле магнитола FarCarПодробнее

Собираюсь усовершенствовать штатную магнитолу в АвеоПодробнее

Тайны и секреты автомагнитол Junsun на Андроид и еще раз о подключении камеры заднего видаПодробнее

Адаптер кнопок на руле для Chevrolet, HummerПодробнее

Подключение кнопок руля к магнитоле Pioneer MVH-AV185Подробнее

15 КРУТЫХ ВЕЩЕЙ НА ШЕВРОЛЕТ НА АВЕО/RAVON R3 ИЗ КИТАЯ CHEVROLET / NEXIA AVEO T250/300 АВТОТОВАРЫПодробнее

Chevrolet aveo T300Подробнее

Canbus. Нужен ли canbus для Вашего авто и магнитолы JunsunПодробнее

Как привязать кнопки управления и руля на штатную андроид магнитолу junsunПодробнее

Беспроводное подключение Android на штатный монитор Opel и ChevroletПодробнее

Штатная магнитола Chevrolet Aveo (2011-2015) Android TA060Подробнее

Автомобильный держатель для телефона Шевроле Авео т300Подробнее

Подробный обзор недорогой универсальной 2DIN магнитолы на Android. Универсальное головное устройствоПодробнее

Установка китайской магнитолы в Chevrolet Cruze с AliexpressПодробнее

Chevrolet Cruze Android автомагнитолаПодробнее

Камера заднего вида как подключить . Просто и понятно 100%Подробнее

Распайка штатной магнитолы Chevrolet Aveo T300Подробнее

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Рулевое колесо и рулевая колонка

Замена рулевого колеса

Примечание: Предварительно снять модуль подушки безопасности водителя (см. главу 20 «Пассивная безопасность»).

Внимание: Необходимо деактивировать систему дополнительной пассивной безопасности перед проведением работ на компонентах системы. 1

Ослабить болт крепления рулевого колеса (1), но не отворачивать полностью, чтобы два-три витка резьбы оставались по прежнему вкручены

1. Ослабить болт крепления рулевого колеса (1), но не отворачивать полностью, чтобы два-три витка резьбы оставались по прежнему вкручены.

2. Отсоединить все электрические разъемы.

3

Покачивая, осторожно полностью отсоединить рулевое колесо (2)

4. Полностью отвернуть болт крепления (1) и снять рулевое колесо (2).

5. Установка производится в порядке, обратном снятию. Нанести на резьбу болта рулевого колеса фиксирующий состав и затянуть моментом 30 Н·м.

Верхний облицовочный кожух

1. Отверните два крепления (1) верхнего кожуха рулевой колонки.

Примечание: Для получения доступа к креплениям поверните рулевое колесо влево и вправо.

2. Снимите верхний облицовочный кожух рулевой колонки (2):

  • Используйте пластмассовый отделочный инструмент с тонким жалом с правой и с левой стороны облицовочной панели, чтобы открыть фиксаторы, которые крепят верхнюю декоративную крышку к нижней декоративной накладке.
  • Поднимите вверх и назад верхнюю декоративную крышку, чтобы отпереть фиксаторы, расположенные вдоль передней кромки верхней декоративной крышки.

3. Установка производится в порядке, обратном снятию.

Chevrolet Aveo Sedan ▒▓█╠╣EVROLEґ █▓▒ › Бортжурнал › Сигнализация, установка своими руками

Жена подарила мне на наш первый юбилей сигнализацию (я выбрал а она подарила ))

Ну что ж, надо ставить! И как же иначе как не самому. Перепахав необъятные поля интернет сообществ, набравшись мужества и выделив денек, поставил.

Решил расписать что и как. А вдруг кому пригодиться?!

Единомышленникам не решившемся еще посвящается:

1. Я сперва вечерком перед установкой подготовился. Распечатал необходимые схемы:

вот отсюда: myaveo.ru/ огромное спасибо автору сайта!

и вот эта табличка для удобства yadi.sk/i/jnpcjCl0W5mEE

Дальше все необходимые провода малярным скотчем пометил и подписал в соответствии с инструкцией (можете это на фото увидеть)

На следующее утро пошел к машине. Первым делом установил доп. концевик капота, сирену, протянул провода от АКБ в салон. Из соображений «не заставлять дураков молиться чтоб не расшибли мне лобовуху» описывать секреты фирмы подробности где как проводил и подключал не стану, думаю каждый сообразит сам, если хоть сам лазил под капот не только чтобы долить омывайки.

А вот про основные точки подключения расскажу:

Лезем в салон. Разбираем вот до такого состояния:

У меня комплектация со штатной сигнализацией, это сильно упрощает дело, вернее трудозатраты. На фото я отметил где что искать.

По схемам и уже подготовленным проводам протягиваем и подключаем сигнализацию к проводам штатного блока сигнализации, концевика педали тормоза, проводам замка зажигания и панели. На панель подключается провод уровня оборотов (к проводу тахометра).

Все ставим, подключаем и прячем:

блок обходчика ИММО отдельно от сигналки и подальше, кнопку Валет (доступно, но не видно), приемо-передаточный блок (антенну на верх лобовухи), индикатор (синюю лампочку)

а) если не хотите ставить дополнительный концевик капота, то родной у нас надо ставить через нормально разомкнутое реле, так как наш в закрытом состоянии дает постоянный минус, а в открытом нразмыкается, у сигналки мозги работают наоборот. б) несколько раз перепроверьте правильно ли подписаны предварительно провода, рекомендую писать на них еще полярность сигнала и ток потребления. в) пользуйтесь тестером (электронным) если не уверены правильно ли выбран провод по схеме (я из-за усталости под конец начал торопиться и пришлось поменять потом 4! предохранителя (3 в авто и 1 в сигналке) соответсвенно: д) не торопитесь г) запаситесь предохранителями

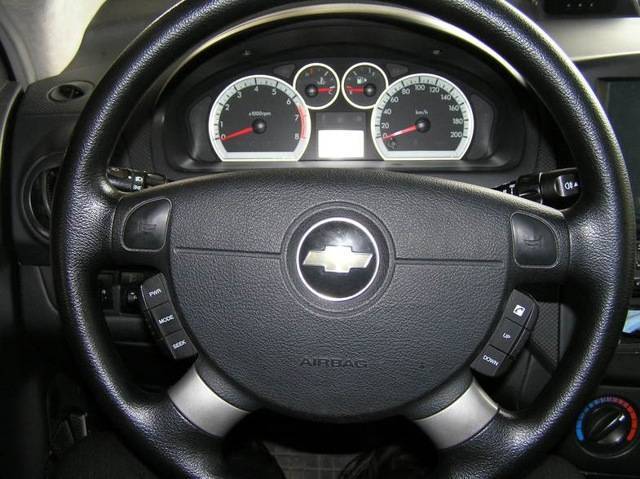

Aveo: Мультируль — Ремонт и тюнинг Шевроле

Теперь немного подробнее о процессе установки

Нам понадобится

— купить сами пульты управления и расширенную контактную группу

я покупал заранее

и изготовить кронштейны для установки ремоконов

кронштейны для установки ремоконов Что потребовалось из инструмента: — Отвертка крест и плоская — Пасатижи, кусачки — Шуруповерт, сверла по металлу: 5мм

— Ключ TORX 50 с дырочкой, вороток с удлинителем, головка на 22

САМ процесс

1. Разборка. — Снимаем клемму аккумулятора и курим пока разряжаются буферные кондеры подушек безопасности.

Вытаскиваем заглушки по бокам руля поддев отверткой

Берем ключ TORX Т-50 с отверстием

откручиваем два болта с двух сторон руля, которые крепят подушку безопасности

— Вынимаем подушку (она же центральная часть руля). Сзади подушки нужно снять разъем: вытаскиваем фиксатор который на петельке висит, затем просто вытаскиваем разъем в направлении перпендикулярном плоскости подушки.

Убираем подушку подальше

Поворачиваем руль на 90 град. в обе стороны и откручиваем два винта, крепящих верхний кожух.

Снимаем верхний кожух рулевой колонки

— Выкручиваем три винта снизу рулевой колонки и снимаем нижний кожух. — Берем вороток с удлинителем и головкой на 22 и откручиваем гайку крепления руля, но не до конца. — Теперь надо снять руль.

У меня получилось просто сдернуть его тянул рывками на себя и поворачивал немного в разные стороны. Отворачиваем гайку до конца и снимаем руль, не забыв отсоединить разъем бибикалки.

— Помечаем или фиксируем изолентой положение в котором находится контактная группа. — Откручиваем четыре винта, крепящих контактную группу.

— Отслеживаем куда идут провода с задней части группы. Отсоединяем два разъема (сигнал и подушка) под торпедо и аккуратно вытаскиваем контактную группу.

  • С разборкой закончили
  • 2 Кронштейн для пульта ДУ.
  • Увидев в первый раз руль я поначалу расстроился — на нем не оказалось отверстий для кронштейна, но это не так, отверстия есть и их видно если перевернуть снятый руль… но просверлены они не до конца
  • (поэтому их и не видно на лицевой стороне) и до сверлить немного все равно придется…

  1. до сверлить немного все равно придется
  2. 3. Сборка

— Ставим контактную группу, — подключаем разъемы под торпедо. — Ставим верхний и нижний кожухи рулевой колонки. — Ставим руль — Выводим штекер для ремокона наружу, подключаем разъемы сигнала, ставим подушку, подключив ее разъем. — Заворачиваем оба болта подушки.

  • — Подключаем разъем ремокона и прикручиваем его винтами к кронштейнам.
  • Все.
  • Контрольное время примерно 5 часов.
  • Поездил я немного с пультом и… — сууупееерррр, очееееееень удобно.
  • Всем спасибо, до новых встреч)

З.Ы. Коды запчастей…

Переключатель радио 96550711 handsfree с каталожным номером 96552853 Механизм подрулевой 9638757(для одного ремокона — радио)

Механизм подрулевой 96602902 (для 2-х ремоконов)

Процесс замены

Для того чтобы провести насос ГУРа замену на Chevrolet Aveo необходимо иметь инструментарий, который поможет в проведении процесса. Для этого понадобится набор головок и отвёрток, которые можно найти в любом гараже. Приступаем непосредственно к процессу замена насоса ГУРа на Chevrolet Aveo:

  1. Для начала необходимо слить жидкость с системы гидроусилителя. Для этого необходимо раскрутить крышку бачка Гура, и выкачать при помощи шприца оттуда жидкость.
  2. Теперь необходимо открутить хомуты и снять соединительные шланги самого насоса.
  3. Что бы заменить насос ГУРа придется снимать дополнительные элементы. Для начала необходимо снять корпус воздушного фильтра. Для этого придется раскрутить три болта на 10.
  4. Также придется снять гофру воздуховода к воздушному фильтру.
  5. Отсоединяем колодку проводов от датчика давления воздуха, и вынимаем сам датчик.
  6. Теперь можно полностью снять систему подачи воздуха с авто.
  7. Следующим этапом необходимо снять ремень генератора. А если быть точнее, просто его скинуть с верхней части.
  8. Поддомкрачиваем автомобиль и снимаем переднее правое колесо.
  9. Также потребуется снять правый подкрылок с автомобиля.
  10. Снимаем нижнюю защиту двигателя, для этого потребуется яма или эстакада.
  11. Теперь необходимо сдвинуть натяжной ролик ремня генератора.
  12. Когда всё освобождено сбрасываем ремень генератора, который запитан на насос ГУРа.
  13. Чтобы снять насос ГУРа необходимо снять также правую подушку двигателя.
  14. Теперь самая сложная часть, необходимо поддомкратить двигатель, чтобы его немного приподнять.
  15. Далее берем ключ на 12 и откручиваем 2 гайки крепления, которые удерживают насос гидроусилителя.
  16. Ключом на 14 необходимо открутить 3 гайки и полностью демонтировать правую подушку двигателя.
  17. Для дальнейшего проведения операции потребуется снять правую фару.
  18. Теперь можно открутить 2 гайки крепления на 10 самого насоса ГУРа.
  19. Вынимаем насос ГУРа от посадочного места.
  20. Откручиваем извлекаем металлический патрубок с насоса гидроусилителя руля.
  21. Прежде чем монтировать новый насос необходимо поменять уплотнительную прокладку, которая идёт с ним в комплекте.
  22. Устанавливаем насос ГУРа на двигатель.
  23. Проводим сборку противоположную разборки.
  24. В бачок с гуром необходимо залить жидкость, всего потребуется около литра.
  25. После сборки необходимо прокачать систему, при этом не забываем доливать жидкость до нужного уровня.

Теперь можно завести автомобиль и смело ехать. Если насос качает неправильно, то необходимо устранить недочёты или долить жидкость.

Сайт установщиков

ЦепьЦветРасположениеДополнительно
12 ВольтКрасно\черный (+)Жгут замка зажигания, Белый 6-контактный разъем, PIN 2
ЗажиганиеЖелтый (+)Жгут замка зажигания, Белый 6-контактный разъем, PIN 3
Зажигание 2Н/Д
Зажигание 1Розовый (+)Жгут замка зажигания, Белый 6-контактный разъем, PIN 4
Зажигание 2Н/Д
Зажигание 3Н/Д
АСС 1Красно\черный (+)Жгут замка зажигания, Белый 6-контактный разъем, PIN 1
АСС 2Желтый (+)Жгут замка зажигания, Белый 6-контактный разъем, PIN 6
Наличие ключаСветлозеленый (+)Зажигание KEY SWITCH, Белый 2-контактный разъем, PIN 2
Габаритные огни ( — )Белый (-)Переключатель света фар, Белый 6-контактный разъем, PIN 4
Габаритные огни ( + )Фиолетовый (LEFT) & Коричневый/Белый (RIGHT)Водительская кикпанель, Желтый 22-контактный разъем, PINS 7 & 8
ЦЗ ЗакрытиеGREY/DARK Зеленый (-) TYPE BDOOR LOCK RELAY BELOW BLOWER MOTOR, Белый 8-контактный разъем PIN 1
ЦЗ ОткрытиеЖелтый/DARK Зеленый (-) TYPE BDOOR LOCK RELAY BELOW BLOWER MOTOR, Белый 8-контактный разъем PIN 7
LOCK MOTOR WIREН/Д
ДвериБелый to DARK Зеленый/Белый (-)Водительская кикпанель, Черный 10-контактный разъем
Вежливая подсветкаБелый to DARK Зеленый/Белый (-),(Requires #775 relay)Водительская кикпанель, Черный 10-контактный разъем
Открытие багажникаН/Д
Раздвижная дверьН/Д
СигналЧерный/БелыйилиЧерный (-)Жгут рулевой колонки
ТахометрСерый to Белый (AC)ECM,Разъем K, Pin 25,
WAIT TO START LIGHTН/Д
ТормозКоричневый (+)Водительская кикпанель, Белый 15-контактный разъем, PIN 6
Отключение штатной сигнализацииDARK Синий (-)Водительская дверь HARNESS
ANTI-THEFTGM’S TRANSPONDER ANTI-THEFT SYSTEM,Зажигание TUMBLER
NOTES
NOTE #1: Equipped with GM’S TRANSPONDER ANTI-THEFT SYSTEM, requires Part #791 BYPASS MODULEиan extra Зажигание Key for Remote Зажигание Operation. To order go to the SECURITY BYPASS MODULE Page on this website.

NOTE #2: The ECM (Engine Control Module) is located on the DRIVERS FENDER in front of

источник

avtodobryak › Блог › Установка сигнализации StarLine A94 на автомобиль Chevrolet Aveo 2014

Сегодня в установочном центре АвтоДобро.ру мы произвели инсталляцию автомобильной сигнализации StarLine A94 с функцией автоматического запуска двигателя. Для обхода штатного иммобилайзера при дистанционном запуске был установлен бесключевой модуль Fortin. Этот модуль обеспечивает безопасный запуск без вмешательства в штатную охранную систему. Никаких дубликатов ключей изготавливать нет необходимости.

Охранная сигнализация StarLine A94 2CAN оснащена интегрированным CAN модулем, который позволяет произвести инсталяцию по цифровой шине данных. Это наиболее «мягкий» и безопасный способ установки. Так же при такм способе подключения сохраняется функция Slave, т.е. управлять основными функциями сигнализации можно со штатного брелка автомобиля и наоборот. При желании A94 можно дополнить GSM/GPS модулем, что позволит не только отслеживать местонахождение автомобиля по спутникам GPS, но и осуществлять удалённое управление всеми функциями сигнализации при помощи мобильного телефона, приложения для смартфона или компьютера. Все работы производятся квалифицированными специалистами. По итогам инсталляции клиенту выдаётся копия лицензии на право проведения работ, а так же делаются все необходимые отметки. На всё оборудование и работы даётся гарантия! Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Видео отчёт о проделанной работе.

Установочный центр АвтоДобро.ру — качественно и надёжно! Контакты: Владимирская область, г. Ковров, ул. Чкалова, 31 тел.: 89209278510, 89607302135

Режим работы: ПН-ПТ: с 9-00 до 18-00 СБ: с 9-00 до 15-00 ВС: выходной

источник

Карта установки автосигнализации на Chevrolet Aveo 2005

Основные точки — на фотографиях. Замечание: штатный концевик капота, установленный на автомобиле, прерывает +, то есть является плюсовым концевиком. Поэтому, чтоб не заморачиваться, я поставил свой, дополнительный

Вдруг, кому это важно. Машинка с иммобилайзером

Для обхода использовать блок обхода.

Управление центральным замком (-) — серый/зелёный (запирание) и жёлтый (отпирание) на блоке штатной сигнализации справа от рулевой колонки.

Ручник (-) — коричневый/белый на панели приборов, левый малый разъём

Концевики дверей (-) — белый Генератор (+) — коричневый на панели приборов левый большой разъём

Бензонасос (+) — коричневый Повороты (+) — синий, небесно голубой Концевик багажника (-) — серый/чёрный в левом пороге

Отпирание багажника (+, силовой) — коричневый из жгута водительской двери

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Условные обозначения на схемах электрооборудования

Перовое, в чем необходимо начать разбираться – это в условных обозначениях цепи. На электрических схемах латинскими буквами обозначаются соответствующие элементы цепи:

  • Предохранитель – F.
  • Диод — D.
  • Разъем — C.
  • Предохранитель — Ef.
  • Соединительный разъем — S.
  • Масса — G.

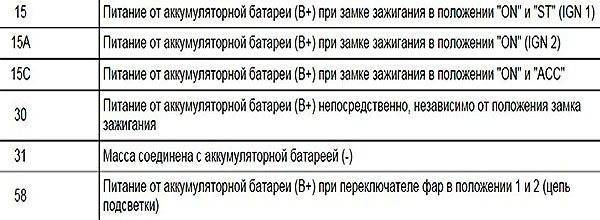

Также стоит понимать обозначения электрических линий, которые указываются внизу или вверху схем.

Назначение электрических линий

Цвет проводов на схемах обозначается латинскими буквами:

  • Белый – W/
  • Черный — B.
  • Желтый — Y.
  • Зеленый — G.
  • Оранжевый — Or.
  • Фиолетовый — V.
  • Коричневый — Br.
  • Светло-зеленый — Lg.
  • Синий — L.
  • Голубой — Sb.
  • Серый — Gr.
  • Красный — R.
  • Розовый — P.

Электроприборы соединятся между собой при помощи колодок, которые имеют разное количество пинов (контактов). Для того чтобы найти нужный по счету пин, помните, что считать следует слева направо, сверху вниз.

В следующей таблице указано, где в Шевроле Авео следует искать нужные вам колодки и сколько пинов они имеют (колодки начинающиеся с 100 находятся в подкапотном пространстве, а с 200 в салоне автомобиля).

Маркировка колодок, которые соединяют электроприборы

Теперь вы сможете без труда прочитать любую схему электрооборудования Авео

Установка сигнализации Chevrolet Aveo, точки подключения Шевроле Авео — StarLine A91

• Автосигнализация StarLine A91 Dialog с функцией автозапуска двигателя, несканируемый код управления — Бесплатная доставка

• Модуль обхода штатного иммобилайзера BP-03

1. Снимаем подторпедник Шевроле Авео, левый порог

2. Снимаем кожух рулевой колонки Chevrolet Aveo. Для этого выкручиваем 4 самореза и 1 винт

3. Устанавливаем светодиод в левую стойку лобового стекла Chevrolet Aveo, антенный модуль под салонное зеркало заднего вида, датчик удара на вал рулевой колонки, сервисную кнопку на корпус блока предохранителей

4. Прячем блок сигнализации между поперечной балкой и воздуховодом. Блок сдвигаем в направлении стрелки.

5. Снимаем левую фару Chevrolet Aveo. Для этого необходимо открутить 3 болта М6, извлечь фару и отсоединить 2 разъема

6. Устанавливаем под капотом концевик капота, датчик температуры двигателя и сирену

7. Подключаем провода массы, центрального замка, стояночного тормоза, поворотников, концевиков дверей и багажника

8. Подключаем провод тахометра

9. Вынимаем разъем из замка зажигания и подключаем силовые цепи автозапуска-зажигание 1, зажигание 2, аксессуары, стартер, питание сигнализации

10. Провода под капот прокладываем через штатную резинку слева

11. Для обхода штатного иммобилайзера делаем 3-4 витка провода вокруг замка зажигания

12. Дополнительную блокировку можно сделать, разорвав 4 провода питания форсунок

13. Настраиваем датчик удара и программируем параметры запуска двигателя.

Программируемая функция Значение функции

№ 8 (алгоритм работы синего провода 6- конт. разъема ) Вариант 2 = IGN 1

№ 9 (длительность прокрутки стартера) 3,6 сек

№ 11 (контроль работы двигателя) Тахометр

14. Проверяем работу системы.

15. Сборка салона Авео производится в обратной последовательности.

источник

Выводы

При наличии определённых навыков и инструмента это займёт у вас 20–30 минут.

Недавно как раз нужно было руль снять с Авео, так в сервис центре шкуру с меня содрали. Побоялся сам снять, чтобы не навредить, а до этого видео как то не дошел, а жаль.

В машине перестал работать переключатель поворотников. Для того что бы его сделать, нужно в первую очередь снять руль. Данный сайт помог разобраться как снять его. Сам смог самостоятельно исправить проблему.

Дибил, для ремонта поворотников снимать руль не надо.

Категория: Сделать авто самому

Характеристики автомобиля: Габариты авто следующие, длина — 3756, ширина — 1100, высота — 1265 мм. Колесная база составляет 2446 мм. Дорожный просвет 178 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 71 мм, ход поршня – 75 мм. Коленвал двигателя и разгоняется до 1000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Выложил админ: по просьбе Эстебана

Cмотрите ВИДЕО про снятие руля шевроле авео т250.

Ответ автовладельца по имени Егор :Привлекательна внешне, узнаваема. Проходима, несмотря на то, что меня пугали, “автомат зимой-проблемы” – ни разу не подвела. B мороз до -30 заводится c автозапуска без проблем. Расход не большой. Комфортные сидения. 1200 км пути за день – спина не устает. Цена приемлемая.

Оригинальное название: Mengeluarkan kemudi Chevrolet Aveo т250

Дата выхода: 02. 02. 2019 года

Смех в теме: – Что у нас сегодня на обед?- Перчик.- Фаршированный?- Молотый.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
