Suzuki Grand Vitara Rhino › Logbook › Разбираем фару DEPO SGVN

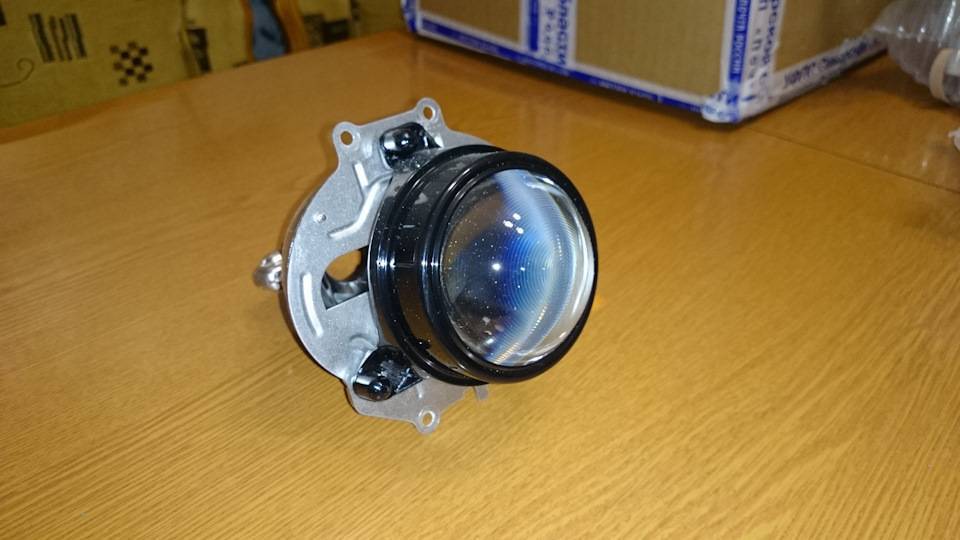

Всем привет!Не секрет что оптика (фары) с линзами со временем начинают светить тусклее из-за выгорания отражателя линзы.Так вот начал я замечать что правая фара светит намного хуже чем левая.Поиски причины проблемы и её решения свелись к следующему (плохие лампы отметаем): выгорела линза (отражатель).Как лечить? Можно разобрать фару и восстановить отражающее покрытие линзы (краска, хром-пленка, специальные мастерские и т.д.); можно заменить фару или же заменить линзу.Меня заинтересовала замена линзы.Была найдена битая фара — донор. Её-то я и буду разбирать.
Чтобы разобрать блок-фару на герметике её необходимо нагреть. Для этого используют либо духовку либо коробку, в которую дуют строительным феном. Я посчитал духовку экстремальным вариантом, поэтому использовал коробку и строительный фен.
Значит для процедуры нам понадобится коробка, в которую помещается фара, строительный фен, отвертка крестовая и с плоским лезвием, перчатки, мягкая ткань (на которой мы будем елозить с фарой) и, желательно, помощник.Откручиваем 3 самореза на задней части фары (они крепят стекло), если саморезы не откручиваются на холодную (герметик их держит) можно попытаться открутить после нагрева.
В коробке делаем отверстие под фен и напротив отверстия делаем экран, чтобы горячий воздух не дул прямо на фару (расплавится).Помещаем нашу фару в коробку. Закрываем коробку и щели. Включаем фен. Минут на 7 на максимальном потоке воздуха. Не забываем про проветривание — воняет пластиком.Достаем нашу фару (перчатки не забываем надеть). Помощник держит, а мы пытаемся при помощи плоской отвертки поддеть стекло и начать раскрывать фару. Если не получается с первого раза, снова кладем фару в коробку и греем. Главное не спешить, пластик корпуса становится очень мягким и может порваться.После отделения стекла от корпуса, передо мной предстала такая картина. Механизм регулировки фары был отломлен, но линза живая.
Стекло и маска фары тоже целые.

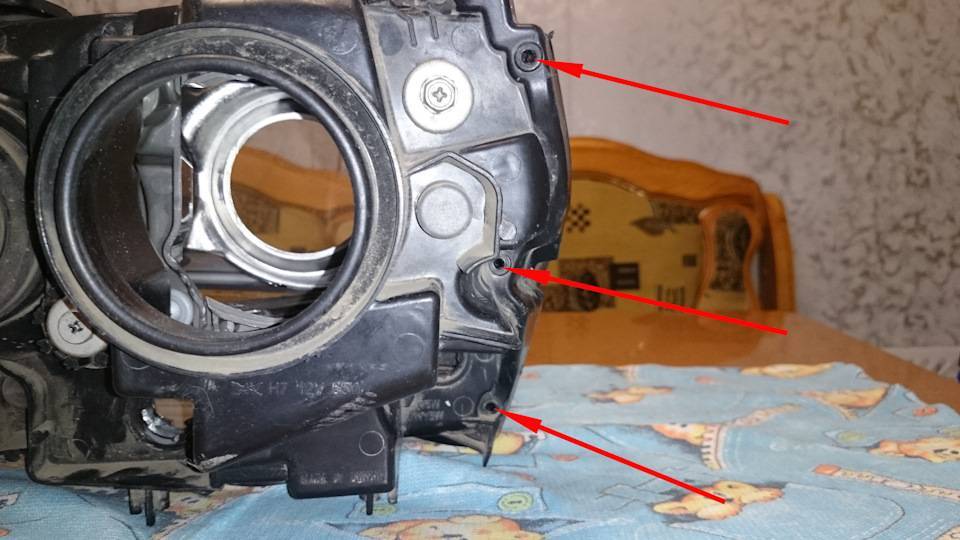

Фара DEPO — возможно у оригинальной фары крепеж другой.

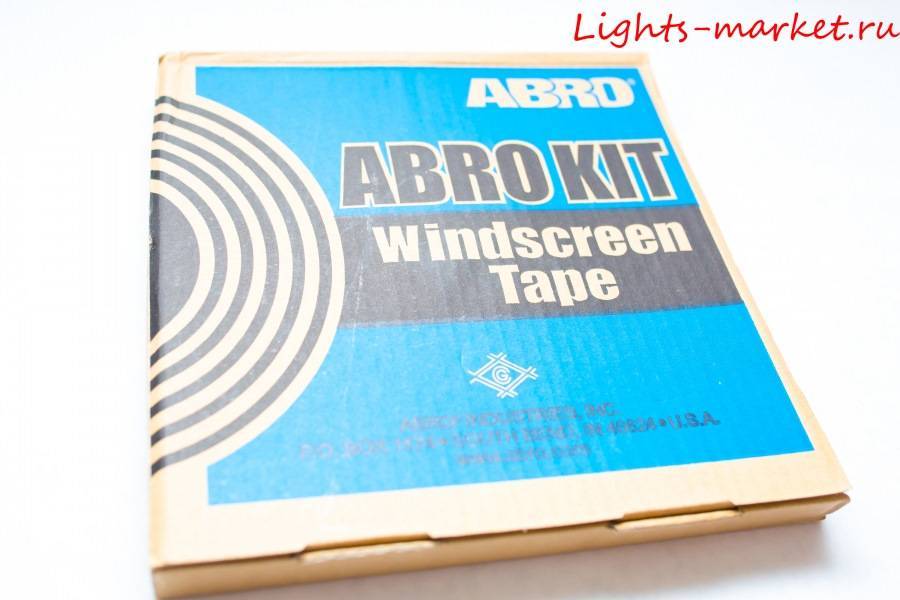

Собирается фара либо на тот же герметик либо на специальный герметик, например такой:
Но самое интересное, что после того, как я нашел и заказал фару с разборки, я полез в свою «ослепшую» фару, чтобы посмотреть на состояние линзы при помощи эндоскопа (Китай нас выручает).
Отстегнул разъем от патрона лампы, снял патрон, а лампа при этом болтается в разъеме. Теперь настала пора признаться в собственной рукожопости.При замене перегоревшей лампы (впервые с правой стороны), я вставил новую лампу и закрепил её зажимом так как было раньше, но не учел того, что лампа зажимается вместе с патроном, т.е. зажим давит на патрон, а не на лампу.
В итоге лампа болталась в разъеме и не попадала в рабочий фокус. После исправления фара стала светить как и положено, хотя небольшое пятно на отражателе есть (эндоскоп показал), но оно не такое уж критичное.Вот так и на старуху бывает проруха.А коли фара куплена, разобрал её для опыта.
Замена фар в Suzuki New Grand Vitara Suzuki Grand Vitara
1. Вытягиваем клипсы и откручиваем болт подкрылка
2. Снимаем переднюю решетку (4 клипсы)
3. И вытягиваем ее в указанном направлении за верх
4. Далее откручиваем 2 болта
5. И вытягиваем еще 4 клипсы
6. Аккуратно оттягиваем угол бампера
7. Откручиваем 2 болта крепления фары, которые видно когда угол бампера оттянут
8. Откручиваем 2 болта крепления фары сверху
9. Собираем все в обратном порядке
Добрый день. Менял лампочку на ближний свет фар. Сломал крепление лампы ( под прижимной пружиной), что делать? Посоветуйте пожалуйсто.
Отправьте страницу себе или другу, чтобы не потерять
Не нашли ответ на вопрос?Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!
Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.
Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.
Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.
Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.
В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Ремонт или замена
Каждый раз, когда предстоит решить задачу с неисправным автомобилем, владелец должен принять решение относительно:
- Покупки новых автозапчастей и их установкой;
- Ремонтом вышедших из строя узлов и агрегатов.

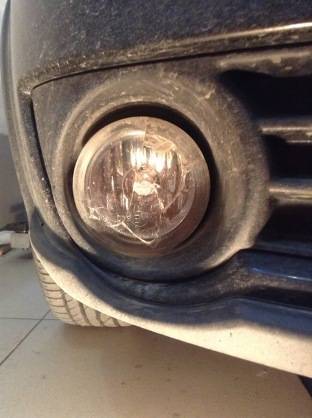

Еще одна неприятность, поджидающая владельцев Сузуки – потеря прозрачности стекла. Происходит это вследствие «бомбардировки» нижней части бампера дорожной пылью, в результате чего противотуманные фары на Сузуки СХ4 тускнеют.
Рассмотрим «бюджетный» вариант восстановления функциональности авто:
- покупка бу деталей;
- покупка ремкомплектов через интернет.
В первом случае вы потратите пару часов или дней на поиски нужной вам детали, а во втором случае потребуется от недели и до месяца ожиданий доставки.
Выбор лампы
Выбор ламп для фар автомобиля является очень ответственным моментом, ведь от их зависит комфорт и безопасность движения. Потому к нему нужно хорошо подходить.
На фото — лампа эталона H7
В текущее время на рынке представлен большой ассортимент ламп, различающихся по различным характеристикам, что несколько усложняет выбор. Замена подшипников Редуктор на нашу модель xl-7 настолько Сузуки Гранд Витара xl7, Потому, за ранее нужно ознакомиться с основными их видами.
Сначала, они делятся по типу конструкции:
Лампочка ближнего света на Сузуки Гранд Витара употребляется эталона Н7. Но, кроме типа ее конструкции нужно обусловиться к тому же с механизмом работы, потому что от этого зависят главные характеристики освещения. (См. также статью Противотуманки Сузуки SX4: особенности.)
Сопоставление галогеновых и ксеноновых ламп
Зависимо от механизма работы, они делятся на три вида:
По механизму работы они напоминают обыденные лампы накаливания, разница заключается только в более крепкой нити, способной накаляться до 3-х тыщ градусов. Не считая того, их пробирка заполнена газом. Купить бампер Сузуки Гранд Витара ! Цены на Благодаря этому мощность светового потока добивается 1550 Лм, что существенно превосходит показатель обыденных лампочек накаливания.
Стандартные галогенные лампы владеют соответствующим желтоватым свечением. Но, в ближайшее время можно повстречать модели, у каких цвет светового потока приближен к белоснежному либо голубому. Отзыв владельца Сузуки Гранд Витара 2011 год: От добра добра не честный полный привод, Купить фару Сузуки Гранд Витара ! Цены на новые, В народе их именуют псеводксеноновыми.
Цветовая температура этих ламп лежит в границах 4300 — 8500 К, т.е. от желтого до сиренево-фиолетового. Ремонт и техническое обслуживание suzuki Обслуживание автомобилей сузуки гранд витара в Благодаря этому они лучше освещают дорогу, и при всем этом меньше напрягают глаза.
Как Снять Фару На Сузуки Гранд Витара
Нормы выбросов отработанных газов у Suzuki Grand Vitara
Лампы освещения автомобилей меняются время от времени, когда их огни гаснут или они в конечном итоге тускнеют. Эта работа не представляет никаких сложностей, но перед этим необходимо приложить некоторые ее особенности. Ниже мы подробнее рассмотрим, как заменить глянец лампы на Suzuki Vitara.

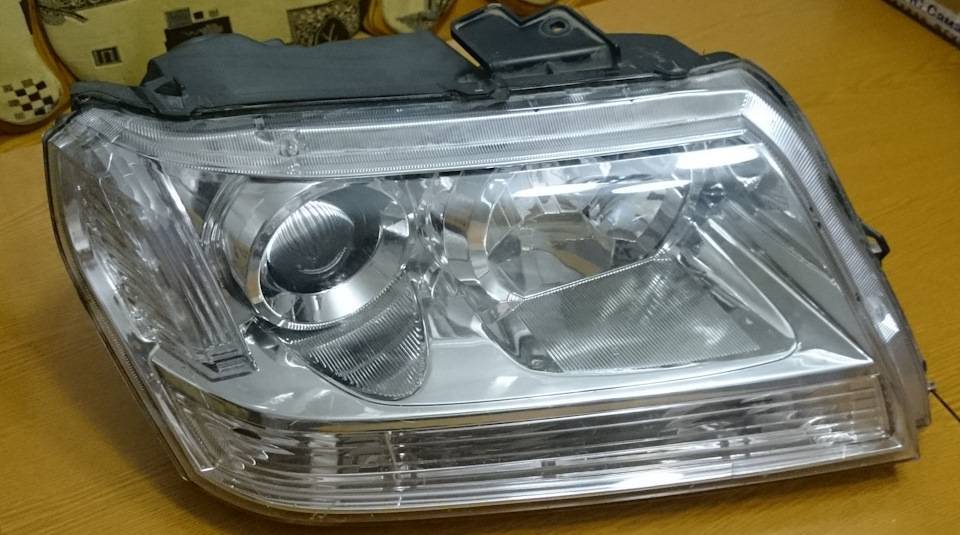

Фара автомобиля Grand Vitara
Выбор лампы
Выбор ламп для автомобильных фар является очень важным моментом, ведь комфорт и безопасность зависят от их состояния. Поэтому нужно подходить к нему хорошо.
На фото — стандартная лампа H7
Сегодня в торговле представлен большой ассортимент светильников с различными характеристиками, что несколько усложняет выбор. Так что вам нужно приложить их основные типы, чтобы начать.
Прежде всего, они делятся по типу конструкции:
Фара ближнего света на Suzuki Grand Vitara использовала стандарт H7. Но помимо типа его конструкции, необходимо дополнительно определить рабочий механизм, поскольку по этой причине основные характеристики освещения зависят. (См. Также статью Foglights на Suzuki SX4: Особенности.)
Сравнение галогенных и ксеноновых ламп
По механизму работы они делятся на три типа:
Придерживаясь принципа работы, они напоминают обычные лампы накаливания, разница лишь в более сильной нити, которая может светиться до 3 тысяч градусов. Сегодня их пробирка заполнена газом. По этой причине световой поток достигает 1550 лм, что намного выше, чем у обычных ламп накаливания.
Стандартные галогенные лампы имеют соответствующее желтоватое свечение. Но в настоящее время существуют модели, в которых цвет светового потока близок к белому или синему. Обычно они называются псевдоксенонами.
Цветовая температура этих ламп лежит на 4300 — 8500 К, то есть от желтого до пурпурно-фиолетового. Используя этот факт, они лучше освещают дорогу, в этом случае они меньше напрягают глаза.
Замена задних фонарей для Suzuki GrandVitara VLGavto
Здесь лидер технической среды Геннадий Емелькин скажет, что действительно есть способ замены ламп накаливания.
Для сравнения цветовая температура солнца в полдень составляет 5500 К.
Среди других преимуществ ксеноновых ламп — длительный срок службы — до 3 тысяч часов по сравнению с 1 тысячей часов для галогенов. Даже сегодня они потребляют меньше электроэнергии, что объясняется их большей эффективностью.
К недостаткам таких лампочек можно отнести несколько моментов:
- Высокая стоимость;
- Запуск задерживается, потому что требуется время, чтобы осветить.
- Им необходимо установить дополнительный блок, который подает 25 000 вольт на лампу зажигания. Поэтому лучше не делать установку дома, а доверить ее специалистам.
- Освещать дорогу в сырую погоду (дождь, снег, туман).
Стандартные светодиодные лампы H7 генерируют 2000 люменов света. Здесь они в три раза длиннее ксенона, а цена примерно одинакова.
Температура света, как у ксенона, очень близка к дневному свету. Надо сказать, что для светодиодных ламп также требуются блоки розжига.
H7 светодиодная лампа
Из вышеизложенного следует, что ближний светильник Grand Vitara следует выбирать не столько с точки зрения ваших финансовых средств, сколько как:
- Климатическая влажность;
- Погода, в которой в большинстве случаев приходится ездить.
Что касается производителей, то лучше всего доверять известным брендам:
Советы! Лампы на любой машине лучше поменять пары так, чтобы левый и правый источники света обеспечивали равномерное освещение, а лампы накаливания имели примерно одинаковый срок службы.
Основные элементы фар Grand Vitara

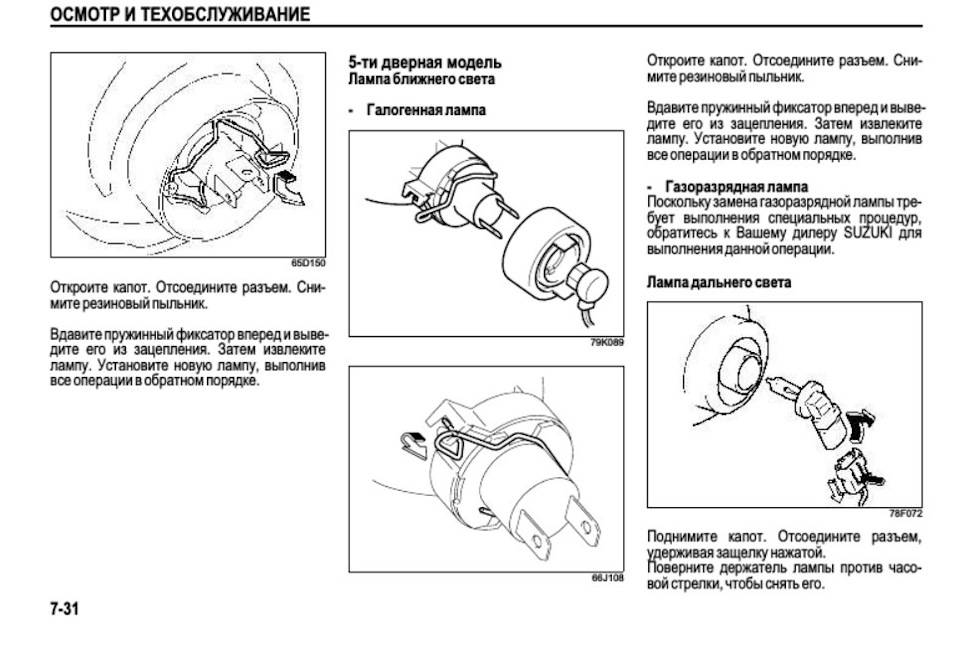

Процесс замены
Резюме по замене осветительных приборов на Grand Vitara довольно распространенное:
- Вам нужно открыть капот и снять крышку фары, повернув ее против часовой стрелки.
- Далее отключите автомобильные провода.
- Затем пружина, удерживающая держатель колбы, удаляется. Для этого вам нужно нажать его и отложить в сторону, как показано на схеме.
Схема весенней разборки
- Затем держатель колбы (в схеме под № 7) следует повернуть против часовой стрелки и вынуть.
- После этого старую лампу нужно выключить и заменить последней, после чего конструкция собирается в обратном порядке.
Смотри! Не прикасайтесь к стеклянным трубкам при работе с лампами. Жирные отпечатки пальцев станут предпосылкой их острых неудач.
Здесь, по сути, вся основная информация о том, как поменять ближний свет на Suzuki Grand Vitara.
Вывод
Процесс замены поворотников на Grand Vitara прост, незнаком с капотом. Но при покупке новых светильников вы должны подходить к ним хорошо, учитывая приведенную выше информацию.
Видео дает вам возможность узнать всю дополнительную полезную информацию по обсуждаемой выше теме.
Suzuki Grand Vitara | Снятие и установка бамперов | Сузуки Гранд Витара
| Рис. 11.80. Снятие переднего бампера |
Снятие переднего бампера (рис. 11.80) производите следующим образом:
- — снимите нижний щиток двигателя;
- — снимите фиксаторы в нижней части бампера (2 шт.);
- — снимите накладку бампера (2 винта-самореза);
- — снимите крепление бампера на боковом крыле (2 винта-самореза);
- — выверните четыре болта поперечины снизу;
- — отсоедините разъемы противотуманных фар, звукового сигнала, габаритных фонарей и стеклоочистителей фар;
- — поднимите рычаги стеклоочистителей фар;
- — снимите бампер;
- — отсоедините шланг омывателя фар у тройника.
Установку производите в обратном порядке. Обязательно отрегулируйте положение бампера. Момент затяжки болтов 40 Н·м.
| Рис. 11.81. Разборка переднего бампера |
Разборку переднего бампера (рис. 11.81) производите следующим образом:
- — снимите габаритные фонари (вдавите защелки);
- — снимите спойлер (17 скоб);
- — снимите рычаги стеклоочистителей фар;
- — снимите узел электродвигателя и рычага стеклоочистителя фары в сборе;
- — снимите втулку стеклоочистителей фары;
- — снимите звуковой сигнал и противотуманные фары;
- — снимите полосу-накладку;
- — снимите опорную штангу и крепление;
- — снимите молдинг (сначала выньте фиксатор, а затем снимите, сдвинув, молдинг).
- Сборку производите в обратном порядке.
- Снятие заднего бампера производите следующим образом:
| Рис. 11.82. Элементы, демонтируемые перед снятием заднего бампера |
— снимите отрицательную клемму аккумулятора (рис. 11.82);
- — снимите внутри багажника напольное покрытие;
- — снимите внутри багажника накладку внутренней части заднего бампера;
- — выньте пистоны А и отведите боковые панели внутрь;
| Рис. 11.83. Элементы, демонтируемые для снятия заднего бампера: 1 — винты-саморезы крепления бампера на крыле; 2 — пистоны крепления накладки бампера |
— снаружи автомобиля снимите накладку бампера, вынув пистоны 2 (рис. 11.83);
— крепление бампера на крыле, винты-саморезы 1 (2 шт.);
— отсоедините разъемы габаритных фонарей;
| Рис. 11.84. Элементы крепления заднего бампера: 1 — гайки крепления бампера; 2 — болты крепления бампера; 3 — винты крепления бампера; 4 — пистон под центральной частью бампера |
— отверните (рис. 11.84) винты 3, гайки 1, и болты 2;
— выньте пистон 4 под центральной частью бампера;
— снимите задний бампер.
Установку производите в обратном порядке. Момент затяжки болтов кузова 40 Н·м. Момент затяжки болтов боковой стенки 5 Н·м.
| Рис. 11.85. Разборка заднего бампера |
Разборку заднего бампера (рис. 11.85) производите следующим образом:
- — снимите габаритные фонари (вдавите защелки);
- — снимите боковую монтажную пластину;
- — выдвиньте спойлер (4 пистона и 2 фиксатора);
- — снимите опорную штангу (8 фиксаторов) и ее крепление (16 фиксаторов);
- — снимите полосу-накладку (2 пистона);
- — вынув 14 фиксаторов, отсоедините молдинг.
- Сборка заднего бампера производится в обратном порядке.
Разновидности амортизаторов
На автомобиль Сузуки устанавливаются амортизаторы 2 типов. Все они имеют одинаковую конструкцию, но различаются содержимым закачки. К ним относятся:
- Гидравлические. Конструкция состоит из штока, поршня, камеры и направляющей втулки. В качестве амортизирующего вещества используется масло. В процессе работы идёт его передвижение в полости корпуса амортизатора. В задачу узла входит гашение вибрации автомобиля, уменьшении амплитуды колебаний.
- Газо-масляные. При одинаковой конструкции во внутреннюю полость закачивается азот под давлением 4–20 атмосфер. В результате не происходит смешивания газа с маслом. Такие амортизаторы считаются более надёжными, поскольку создают усиленное сопротивление колебаниям автомобиля.
Предпочтение отдаётся газо-масляным амортизаторам, поэтому и установка их идёт значительно чаще. Масляные устройства значительно им уступают. Особенно разница чувствуется при движении автомобиля по плохим дорогам.
Амортизационный ресурс
Несмотря на качество изготавливаемых изделий ресурс амортизаторов недостаточно высокий. Если судить по техническим характеристикам, то их замену следует проводить через каждые 70 тыс. км.
При агрессивной езде по плохим дорогам эта цифра понижается более чем в 2 раза и составляет 30 тыс. км. При движении по бугристому покрытию нагрузка на задние узлы значительно возрастает, и это приводи к их износу.
Замена фар в Suzuki Grand Vitara II
Масляный сальник 14. Карданные валы 15. Тормозная система 16. Передние тормоза 18. Стояночный и задний тормоз 19. Антиблокировочная тормозная система ABS 20. Двигатели 21. Механическая часть двигателя J20 22. Охлаждение двигателя 23. Топливная система 24. Система зажигания 25. Система зажигания для двигателя J20 26. Система запуска 27. Система электрооборудования 28. Система выпуска 29.
Коробки передач 30. Механическая коробка передач тип 2 31. Сцепление 33. Передача 34. Передний и задний дифференциалы 35.
Задний дифференциал 37. Система освещения 38. Иммобилайзер 41. Предлагаем Вашему вниманию адресно-телефонный справочник автопредприятий предоставляющих товары и услуги автомобилям Suzuki:.
Авторазборы, разборки Магазины автозапчастей Сервисы, технич. По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние.
3. Система освещения
Компоненты системы
А. Модель с люком крыши В. Модель без люка крыши С. Модели со светодиодными фарами головного освещения
- Освещение салона
- Датчик дождя/освещенности
- Рассеиватель лампы освещения салона
- Лампа индивидуального освещения
- Лампа движения задним ходом
- Верхний дополнительный стоп-сигнал
- Комбинация задних фонарей
- Задний противотуманный фонарь (если оборудовано)
- Модуль фары головного освещения
- Передние противотуманные фонари
- Дневные ходовые огни (если оборудовано)
- Светодиодные дневные ходовые огни (если оборудовано)
- Боковой повторитель указателя поворота
- Повторитель указателя поворота в зеркале заднего вида (если оборудовано)
- Подсветка номерного знака
- Подсветка багажного отделения (если оборудовано)
- Реле передней противотуманной фары
- Реле фары головного освещения, дальний свет
- Реле фары головного освещения, ближний свет
- Реле дневных ходовых огней (если оборудовано)
- Реле заднего противотуманного фонаря (если оборудовано)
- Реле задних фонарей
- Объединенный разъем
- Электронный блок управления системами автомобиля (ВСМ)
- Выключатель передних противотуманных фар
- Переключатель управления фарами головного освещения и указателями поворота
- Выключатель аварийной сигнализации
- Подсветка перчаточного ящика
- Подсветка зоны ног (если оборудовано)
Характеристики применяемых ламп в системе освещения
| Наименование | Характеристика | Наименование | Характеристика | |
| Фары головного освещения (ближний) | Галогенные | 55 W (H11) | Боковой повторитель указателя поворота | 5 W |
| Светодиодные | LED | Боковой повторитель указателя поворота в наружном зеркале | LED | |
| Фары головного освещения (дальний) | 60/65 W (HB3) | Задний габаритный огонь и стоп-сигнал | 21 / 5 W | |
| Лампа переднего указателя поворота | 21 W | Лампа движения задним ходом | 16 W | |
| Лампа габаритного огня | 5 W | Лампа заднего указателя поворота | 21 W | |
| Дневной ходовый огонь со светодиодом | LED | Задний противотуманный фонарь | 21 W | |
| Дневной ходовый огонь | 13 W | Лампа верхнего дополнительного стоп-сигнала | LED | |
| Противотуманная фара (без дневных ходовых огней) | 55 W (H11) | Лампа освещения номерного знака | 5 W | |
| Противотуманная фара (с дневными ходовыми огнями) | 35 W (H8) |
Фары головного освещения
Снятие и установка
Внимание:
Не касаться разогретых ламп фары головного освещения.
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять панель переднего бампера в сборе, а также держатели бампера (подробнее, см. соответствующий раздел в главе Кузов).
3. Отсоединить разъемы жгутов электропроводки от модуля фары головного освещения.
4. Выкрутить винты крепления фары головного освещения (1) и отсоединить фиксатор (2), после чего снять фару в сборе (3), как показано на рисунке ниже.
5. При необходимости, извлечь лампы из блока фары головного освещения, как показано на рисунке ниже.
Сетка защитная в бампер Premium черный Strelka → SKU: SGV12.PREMIUM.black
Suzuki Grand Vitara FL 2012-2014
Подробное описание
Защита радиатора и воздухозаборника «Премиум».
Алюминиевая сетка выпускается двух цветов: хром матовый или черная.
Установка защиты радиатора от «Стрелка11» избавит вас от лишних хлопот и затрат.
Защищает радиатор автомобиля от попадания в него небольших камней, насекомых и прочего мелкого мусора, не препятствуя потокам воздуха (без ущерба для охлаждения двигателя).
Сетка изготовлена из алюминиевой сетки с размером ячейки 4*10 мм. Эксклюзивный 3D рисунок сетки придает ей дополнительной жесткости.
Окантовка защиты радиатора «Премиум» изготовлена из алюминиевого профиля с круглым сечением диаметром 6мм, размещена по всему периметру сетки в точности повторяет геометрию посадочного места в бампере, придавая законченный, эстетический вид всему изделию. Имеет полимерно-порошковое покрытие и окрашивается в цвет сетки.
Специально разработанные крепежные элементы не видны снаружи и не портят внешний вид изделия, изготавливаются из 2-х миллиметрового пластика черного цвета, с учетом всех конструктивных особенностей данной модели автомобиля, надежно фиксируя защиту радиатора в посадочном месте.
Зимний пакет: устанавливается только на защитную сетку радиатора производства компании «Стрелка11». Зимний пакет предназначен для защиты радиатора от грязи, зимней химии, слякоти и сохранения тепла в моторном отсеке. Зимний пакет изготовлен из АБС пластика 1 мм. толщины, повторяет форму защиты радиатора, крепится пластиковыми винтами в ячейку защитной сетки радиатора Стрелка11 не повреждая полимерного покрытия. В теплое время года (от -5°С и выше), во избежание перегрева двигателя, зимний пакет необходимо снять!
