Снимаем бачок омывателя на Шевроле Лачетти своими руками

Инструкция снятия

Емкость омывателя способна повредиться из разных причин. Если наступили морозы, а морозостойкую жидкость вы залить забыли, на утро есть шанс увидеть под капотом лопнувшую емкость, которую придется заменить. Качество омывающей жидкости тоже бывает не самым лучшим, что способно привести к такому же результату. Независимо от причин, лопнувший бачок должен быть удален из-под капота. Для этой работы есть своя собственная процедура, которая отличается в зависимости от марки автомобиля. Крепления могут быть как разными, так и похожими, а для работы чаще всего нужна плоская отвертка, а также ключи на 10 и на 13.

Ремонт старой емкости возможен, однако, потраченные на это деньги и время не всегда стоят того. Если говорить понятнее, даже подремонтированный бачок не будет выполнять всех возложенных на него функций, выглядит менее эстетично, а время службы после ремонта все равно будет сокращено, ведь износ пластика может быть велик. Если есть такая возможность, пренебрегать ремонтом не стоит. Для старых автомобилей ремонт приемлем, все будет работать нормально, пока совсем не износится. Если же вы не хотите отдавать предпочтение ремонту этой детали в своем автомобиле, лучше всего поехать в магазин.

Есть большой шанс найти бачок, который по своим характеристикам подойдет к вашему авто, и окажется даже больше по размерам. Если изделие не оригинальной модели, оно будет даже дешевле, а по характеристикам – не менее продуктивным. Есть бачки с датчиком для омывающей жидкости и купить их не трудно. Если крепления совпадают, то новую систему можно установить, даже если форма ее немного отличается от оригинальной системы, установленной ранее в машине. Если вы хотите поддерживать марку и комплектацию автомобиля – ищите бачок, который выглядит так же, как и ваш.

Как снять бачок омывателя на Ладе Калине?

Что понадобится для того, чтобы заменить емкость омывателя? Для работы следует взять отвертку с плоским лезвием и ключ на 10.

  1. Первый этап – откручивание одной гайки и болта крепления. Насосы можно снять отверткой или просто потянув за них рукой. Дальше дело за хомутом, который служит в качестве крепления шлангов. Если он не снимается, то его можно разрезать, после чего установить новый – такие шланги стоят немного. Заметка: перед началом работы воду или другую жидкость надо удалить, поскольку в процессе снятия она может пролиться.
  2. После того, как вы открутили крепление в виде гайки и болта, можно снять саму емкость. Во время процедуры можно заменить и износившиеся насосы, шланги и провода, установив новые.

Снятие и установка бачка для Лада Приора

Сначала снимается аккумуляторная батарея. Можно снять клемму, для этого понадобится ключ на 10.
Снимается верхний крепеж, для этого нужен ключ на 13.
Стойка крепления снимается при помощи ключа на 13. Делать это следует аккуратно, чтобы не уронить гайку.
Колодка с проводами отсоединяется от насоса омывателя. К «плюсу» присоединяется колодка с проводом розово-голубого цвета, а к «минусу» – черный провод.
Доставая насосы, может пролиться жидкость. Поэтому следует подготовить тряпки, чтобы собрать ее.
Все крепится к стойке двумя гайками, которые находятся в районе фары.
Старый бачок достается из ниши и на его место устанавливается новый. Для этого он приподнимается и снимается со шпильки

Очень важно закрепить его качественно.
Чтобы вода не пролилась, отверстие закрывается пальцем, после чего она сливается в чистую емкость.
Места установки насоса можно смазать герметиком. Таким образом, резиновые уплотнители будут прилегать более плотно, исключив возможность утечки воды

Также места соединения со шлангами можно промыть, если требуется.
Установка идет в последовательности, противоположной снятию.

Расположение салонного фильтра

Если вы почувствовали в своем автомобиле, что при включении печки или кондиционера в нем попахивает пылью или гарью, то по всей вероятности подошло время поменять фильтр салона. Обычно такие элементы очистительной системы, изготовленные производителем могут задерживать до 95% вредных веществ, содержащихся в воздухе.

Новый фильтр

Он расположен в салоне вашего Лачетти — его крышка находится перед передним пассажирским сиденьем. Невооруженным глазом увидеть практически невозможно, поскольку он скрыт бардачком. Пожалуй, основная сложность в процессе замены этого компонента — в том, что до него не так легко добраться. Для получения более комфортного доступа к фильтру нужно будет снимать бардачок.

Реанимируем систему омывания

Как заменить мотор?

К сожалению, починить эту деталь довольно сложно. И часто замена насоса омывателя лобового стекла даже дешевле починки старого экземпляра. Поэтому лучше сразу заказать новую деталь и не мучиться с ремонтом.

Замена насоса омывателя:

Заменить прибор несложно:

  • Перед тем как приступить к замене, удалите из бачка всю оставшуюся жидкость.
  • Найдите контакт, соединяющий насос с аккумулятором. Аккуратно отсоедините питание.
  • Следующий пункт факультативный. Вы можете отсоединить бачок, отвернув болты, при помощи которых он закреплён. Однако если ловкость рук позволяет вам совершать манипуляции с закреплённым бачком, можно обойтись и без его демонтажа.
  • Достаньте из бачка электронасос и открутите трубки.

Внимание! Запомните, куда и какой шланг был привинчен. В будущем их придётся ставить чётко на свои места

  • Итак, теперь достаём новый насос и подключаем его к системе.
  • Привинчиваем трубки, поставив их в прежнее положение.
  • Если бачок был демонтирован, ставим его на место и закручиваем болты.
  • Подсоединяем контакт от аккумулятора, чтобы мотору было от чего питаться.
  • Заливаем воду обратно.

После этого нажмите на рычаг омывания. Если появилось жужжание, значит, мотор заработал.

Как прочистить форсунки?

Для промывки приготовьте специальный едкий раствор. Для этого возьмите очищенную воду без хлора и добавьте уксус. Смешивать ингредиенты нужно в пропорции один к одному. Полученную жидкость хорошо размешайте.

Залейте раствор в бачок. Нажмите на рычаг омывания. Ничего, если на стекло не поступит вода. Главное, чтобы жидкость дошла до места засора. Оставьте систему в таком состоянии на два часа. После этого попробуйте снова нажать на рычаг. Если вода появилась, слейте едкий раствор и промойте трубки дистиллированной водой.

Если вода не стала поступать, но вы уверены, что причина неполадок кроется в засоре, повторите нажатие на рычаг и оставьте кислотную жидкость ещё на два часа, после чего вновь проведите проверку.

Снять форсунки

Нелишним будет рассказать и о том, как снять омыватели лобового стекла. Эта информация пригодится тем, кто решил отдельно прочистить форсунки или и вовсе заменить их.

Форсунки снимаются при открытой крышке капота:

  • Посмотрите, обладают ли детали пластиковыми заглушками. Если это так, их следует снять. Только аккуратно обращайтесь с защёлками, так как они могут быть выполнены из дешёвого пластика.
  • Возьмите плоскую отвёртку и отомкните ей пружинные застёжки. После этого форсунку можно демонтировать.
  • Устанавливаются приборы при помощи тех же действий, но в обратном порядке.

Многие не задумываются о важности омывательной системы до тех пор, пока не столкнутся с её проблемами. Ведь едва ли кому-то понравится ездить с грязным стеклом, не имея при этом практически никакого обзора

Чтобы избежать подобных неприятностей, используйте для омывания стёкол качественные нехлорированные жидкости.

А если что-то всё-таки сломалось, не расстраивайтесь. Восстановление системы — дело не хлопотное и даже не особо затратное.

Главное — не закрывайте на такие проблемы глаза.

Где расположена емкость с омывающей жидкостью?

Начинающие автовладельцы часто не знают, где находится бачок омывателя. Они часто путают его с емкостью для охлаждающей или тормозной жидкости . На самом деле, найти интересующий бачок не составляет труда.

Допустим в автомобилях ВАЗ он расположен под капотом, с левой или правой стороны от мотора в зависимости от модели, а также может их быть два, на задние и передние стекла. А на иномарках он может стоять под передним бампером.

При недостаточном уровне воды или незамерзающей жидкости в бачок достаточно произвести доливку. Но что делать, когда лопнул бачок омывателя стекол? В такой ситуации единственное спасение — замена вышедшего из строя устройства.

Как произвести замену бачка омывателя:

Поднимайте капот и находите датчик, контролирующий уровень омывающей жидкости (есть не на всех авто). Отсоедините колодку, которая подходит к этому устройству. Так же с электрического насоса, подкачивающего омывающую жидкость разъединяйте колодки с проводами. При этом демонтируйте провода с обоих насосов — для лобового стекла и для заднего.

После чего демонтируйте бачок омывателя с крепления, и снимите трубочки со штуцеров обеих насосов. Доставайте электрические насосы из емкости. Чтобы выполнить эту работу, вам придется преодолеть определенное усилие, создаваемое уплотнительными втулками.

Осторожно поддевайте упомянутую втулку (можно использовать плоскую отвертку или что-то подобное), после чего доставайте ее из отверстия емкости. Оцените состояние втулки на факт эластичности

Если на ней имеются повреждения, производите замену.

Выкручивайте пробку и доставайте из емкости датчик, контролирующий уровень жидкости для омывания стекол (если конечно он есть на вашем авто). Производите проверку работоспособности датчика. Для выполнения этой задачи подключайте к его разъемам контрольную лампу, после чего запитайте устройство напряжением 12 Вольт.

Если поплавок находится снизу (то есть сигнализирует об отсутствии жидкости), лампочка должна светиться. Теперь поднимайте поплавок вверх, и контролируйте поведение лампочки — свечения быть не должно. Если алгоритм не такой, как описано выше, датчик нуждается в замене.

Датчик уровня жидкости бачка омывателя

На этом снятие бачка омывателя завершено. Далее вам требуется определиться, будете ли вы менять устройство или же попробуете сделать ремонт, то есть его заклеить. Первый вариант более предпочтителен. Да и стоимость изделия не настолько велика, чтобы экономить.

Теперь устанавливайте емкость на место и соблюдайте обратный порядок. Если с монтажом электрических моторчиков возникают проблемы, и они с трудом становятся через уплотнители, используйте мыло для смазывания краев.

Оригиналы и аналоги элементов омывателя на Лансер X

В системе омывателя стекла лансер 10 используются элементы, перечень которых, а также их цена и артикул отображены в таблице ниже.

Таблица — Элементы омывателя

НаименованиеОригинал или аналогПриблизительная стоимость, рубПримечание
Моторчик омывателяоригинал3000-3300седан — 8260A109 хетчбек — 8260A059
Моторчик омывателяаналог300седан — Meyle 1009550006 хетчбек — MEYLE 100 955 0010
Бачок омывателяоригинал1200-14008260A117
Бачок омывателяаналог600-2200FPS FP4811102 Polcar 5234ZBS2 Polcar 5234ZBS1
Прокладка бачка омывателя лобового стеклаоригинал20-1008260A099
Горловина бачка омывателяоригинал50-2508260A097
Кольцо уплотнительное насоса омывателяоригинал20-90MB141876
Крышка бачка омывателяоригинал150-3008260A164

Причины по которым может не работать стеклоомыватель

Причины, из-за которых не работает омыватель на lancer x могут быть как в механической части, так и в электрической. К механическим поломкам относятся:

  • разгерметизация системы, например, в результате слетания патрубка;
  • забивание форсунок, возникшее в результате попадания мусора внутрь системы;
  • механическое повреждение бачка или другого элемента.

К электрическим причинам, вызывающим неисправность омывателя относятся:

  • перегорание предохранителя цепи моторчика омывателя;
  • окисление клемм и контактов;
  • поломка кнопки включения омывателя;
  • выход из строя моторчика.

Также, причиной, почему не работает омыватель, может быть закончившаяся жидкость в бачке. Своевременно доливание воды или незамерзайки поможет избежать данной неприятности. Поэтому перед поиском неисправности следует отрегулировать объем залитой жидкости.

Диагностика механических неисправностей

Для диагностики механических неисправностей необходимо долить жидкость в бачок омывателя. После этого следует проверить не появилась ли течь под автомобилем. В случае механического повреждения бачка или магистрали возможно моментальное появление лужи или небольшое капанье в зависимости от масштабов разгерметизации.

Забивание форсунки редко полностью перекрывает ход жидкости по ней. Струя становится значительно слабее, но все же продолжает течь, не покрывая всю поверхность стекла. При этом, как правило, веерные форсунки редко забиваются две одновременно.

Поиск электрических неисправностей

Начинать поиск неисправности следует с проверки предохранителя. Для этого можно воспользоваться:

  • мультиметром;
  • омметром;
  • аналогичной, заведомо исправной перемычкой.

Если предохранитель цел, то следует проверить все места контактов. Наличие окислов может препятствовать работе омывателя.

Далее необходимо проверить моторчик насоса и кнопку. Для этого необходимо выполнить следующие действия:

  1. Подлезть со стороны правого переднего колеса к контактам моторчика.
  2. При помощи вольтметра или мультиметра произвести контроль напряжения. При этом помощник в салоне должен нажимать кнопку включения омывателя.
  3. В случае отсутствия напряжения виновником неисправности является кнопка. В противном случае необходимо демонтировать моторчик.
  4. Для убеждения в неисправности насоса требуется подать на него напряжение 12 В. Если насос не заработает, значит он виновник неисправности.

Если моторчик и кнопка исправны, необходимо проверить состояние электропроводки.

Процесс замены моторчика омывателя Лансер 10

Замена моторчика производится в следующем порядке:

  1. Вывернуть правое колесо.
  2. Отсоединить минусовую клемму от аккумуляторной батареи.
  3. Крышка бачка омывателя может оставаться на месте.
  4. При желании можно снять передний бампер полностью, но достаточно выполнить откручивание креплений только у правого переднего колеса.

    Место осуществления замены моторчика омывателя

  5. Проверить состояние креплений. Если они слишком сильно повреждены ржавчиной, то рекомендуется заменить их.

    Открученные шурупы крепления подкрылка и переднего бампера

  6. Аккуратно раздвинуть передний бампер и подкрылок. Моторчик находится за ними.

    Получение доступа к моторчику и бачку

  7. Очистить моторчик от загрязнения.
  8. Сжать фиксаторы клеммной колодки и рассоединить разъем.
  9. Отсоединить шланг магистрали омывателя от штуцера.
  10. Поддеть насос отверткой и снять с защелок.
  11. Проверить состояние резинового уплотнительного кольца. Если оно потеряло эластичность, то рекомендуется его замена на новое.

    Вид бачка после демонтажа моторчика

  12. На этом снятие моторчика завершено. Установка нового насоса производится в обратном порядке.

    Новый моторчик и его упаковка

Замена бачка омывателя ланос

Шевроле Ланос. Проверка уровня жидкости в бачке омывателя ветрового стекла

При температуре окружающего воздуха +2 °С и ниже следует заливать в бачок омывателя только специальную стеклоомывающую жидкость или концентрат, разбавленный водой в необходимых пропорциях. Вода либо сильно разбавленная стеклоомывающая жидкость могут замерзнуть в бачке, тру-

бопроводах или форсунках омывателя. Чистая вода допустима для применения только в теплое время года. Заливная горловина бачка омывателя ветрового стекла.

Для долива жидкости. .открываем крышку заливной горловины бачка. Доливая жидкость, контролируем уровень через полупрозрачную стенку горловины.

Шевроле Ланос. Замена щеток очистителя ветрового стекла

Замену щеток проводим при ухудшении качества очистки ветрового стекла, примерно раз в год — лучше перед началом осенне-зимнего периода. Длина обеих щеток очистителя ветрового стекла одинакова и составляет 480 мм (около 19’). Щетки следует периодически промывать под краном теплой водой с мылом. Если щетки сильно загрязнены или покрылись льдом, их следует снять и очистить.

Для этого отводим рычаг со щеткой от ветрового стекла. Будьте осторожны при снятии щеток: рычаг под действием пружины может резко опуститься на стекло и расколоть его.

Сдвигаем щетку с крюка рычага так, чтобы фиксатор щетки вышел из крюка, и снимаем щетку с рычага.

Если требуется заменить фиксатор щетки, сдвигаем его с оси щетки и снимаем.

Аналогично снимаем другую щетку очистителя ветрового стекла. Устанавливаем щетки в обратной последовательности.

Вновь приветствую, читатель! Как уже упоминалось ранее — намедни произошло у меня приключение с нашими чудесными дорогами, в результате чего одной из поломок было протекание бачка омывайки. Без неё, родимой, ездить как-то вообще не ок. И вот, спустя какое-то время и перебиваясь кое-как, наконец-то на майских праздниках добрался до гаража и решил посмотреть, что там да как.Сперва думал заехать на яму, чтоб оттуда всё и рассмотреть да сделать. Потом эта идея отпала, так как фиг что оттуда видно, да и стало понятно, что снимать его надо полностью, чтоб детально рассмотреть и попытаться заклеить.

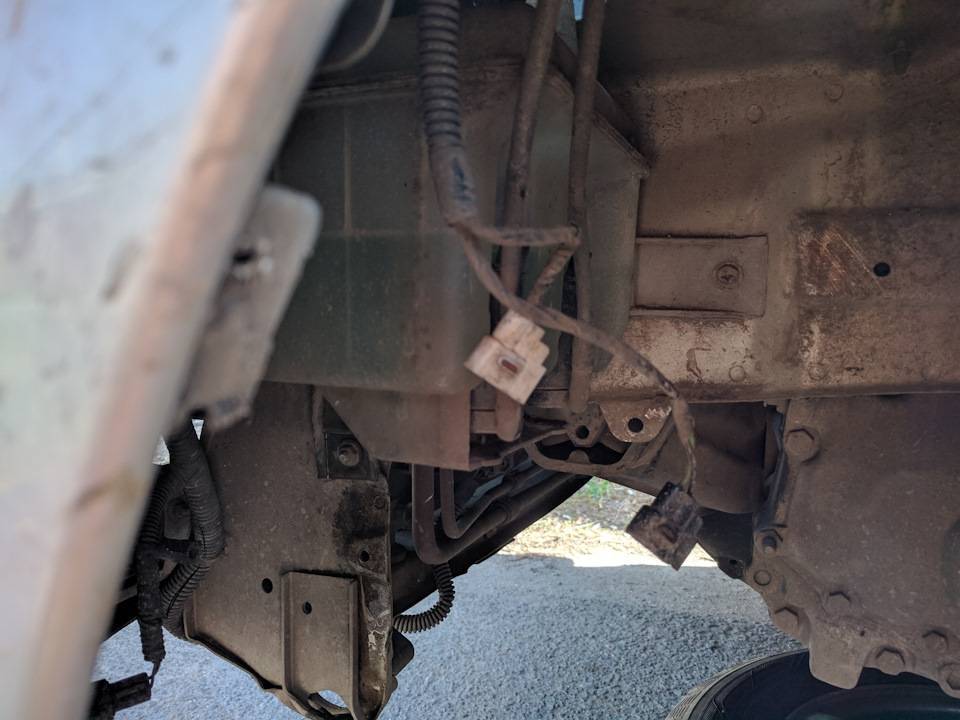

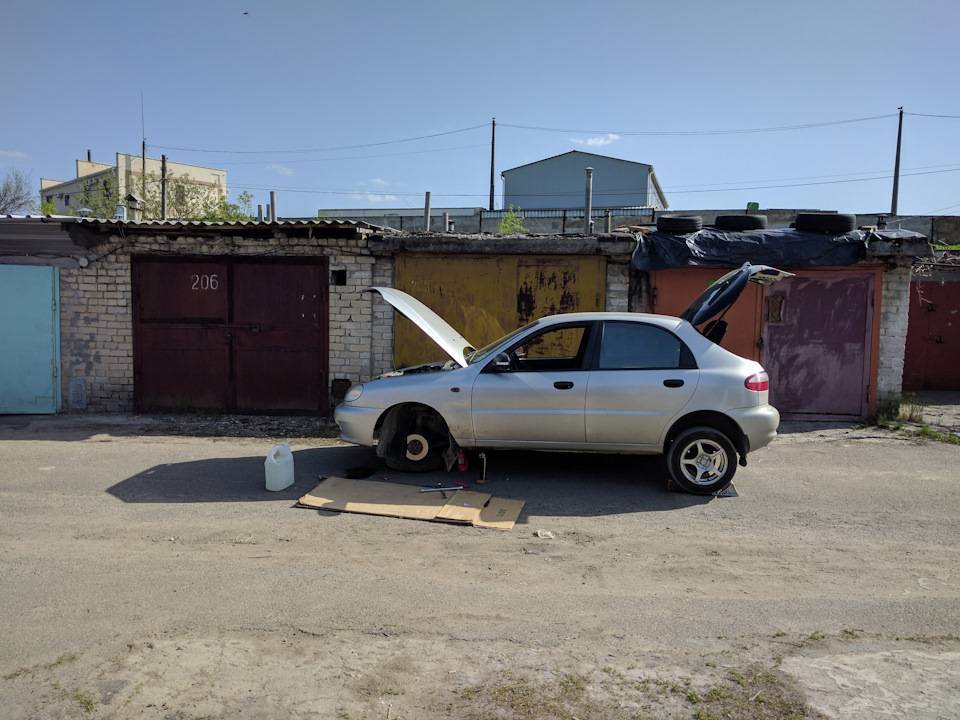

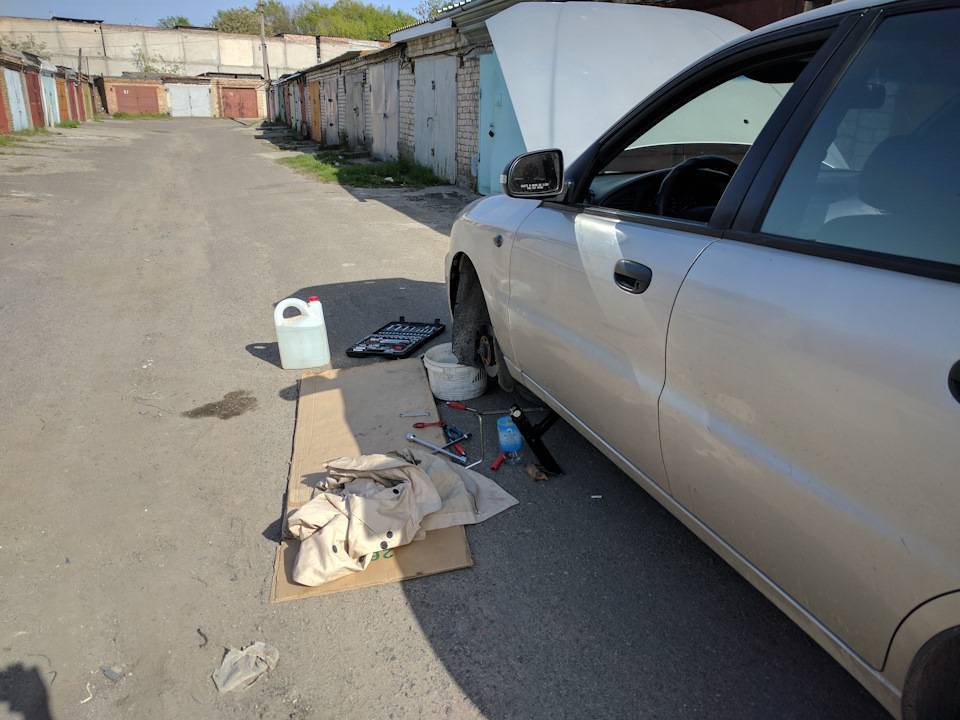

В итоге вместе с другом сняли переднее левое колесо, сняли переднюю часть подкрылка (полностью решили не снимать, он и так плохо себя чувствует и держится на честном слове. Надо новые ставить), ну и заглянув в щель узрели сам бачок. Отсоединили провода от моторчика (предварительно сняв минусовую клемму с аккума), отсоединили шлангочки, слили остатки тестовой воды в ведро и начался процесс откручивания.

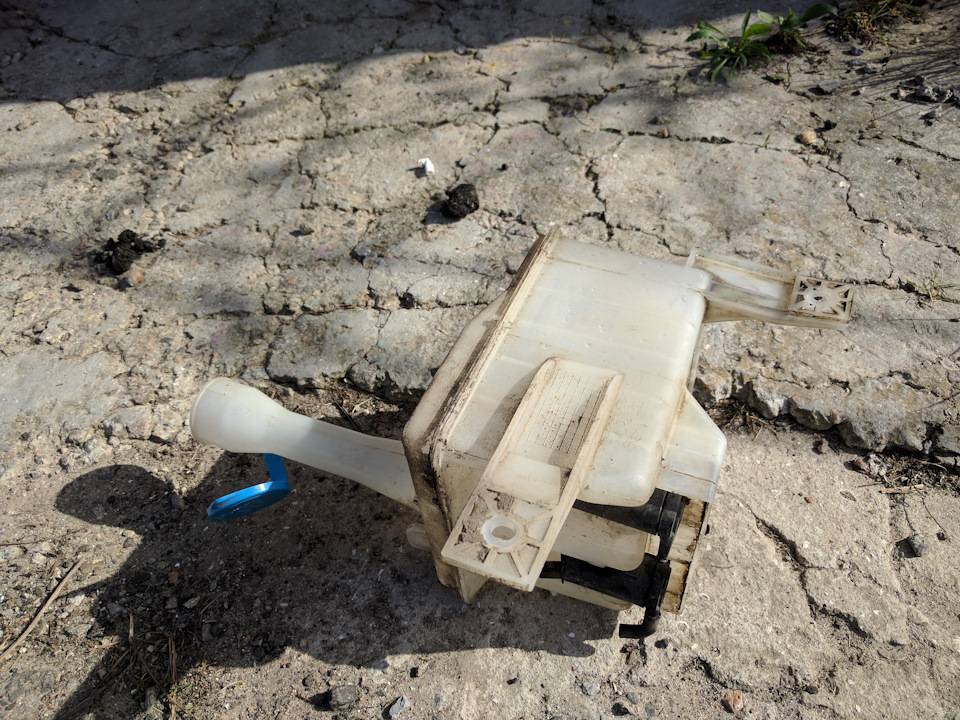

Держится бачок на трёх гайках. Открутили, вытащили, начали осмотр. Детально все поломки и как они выглядят залеплено я не сфоткал (как-то не до того было, а потом уже поздно), но, в общем, пока я скакал по кирпичам да ямам из позапрошлой записи, от нагрузок, ударов и вибраций на одном из креплений бачок не выдержал и прям по креплению дал трещину, выходящую на две грани бачка. После осмотра, собственно, начал заклеивать. Для этого использовал клей Cosmofen CA 12 и к нему в пару полимер порошковый StrongPlast, компонент B. Никогда раньше таким не пользовался и не знаю, как правильно что делать. Сначала думал их надо отдельно смешать между собой. Но сделать это не получилось: как только клей встречался с полимером он моментально превращался в затвердевшую кучку непонятно чего. Размешивать-перемешивать особо не представлялось возможным. По итогу я на трещину лил немного клея, потом сверху посыпал порошком полимера, и сверху опять заливал это всё клеем. Получалось не красиво, но, вроде, крепко

Залили воды для теста — вроде держит. Собрали всё в обратном порядке, залил омывайку — всё норм. Заодно устранили проволокой протекание в месте соединения шлангочек с мотором лобового стекла. По итогу: напор усилился, по сравнению с тем, как было до этих манипуляций всех + заработало омывание заднего стекла (хз чего ему раньше не хватало для работы, но сейчас работает :)). После ремонта откатал уже неделю. Пока ничего не протекает, всё отлично. Ну если, не дай Бог, опять начнёт капать — поставлю новый бачок, не так это сложно, как мне изначально казалось

Теперь о паре новых плюшек

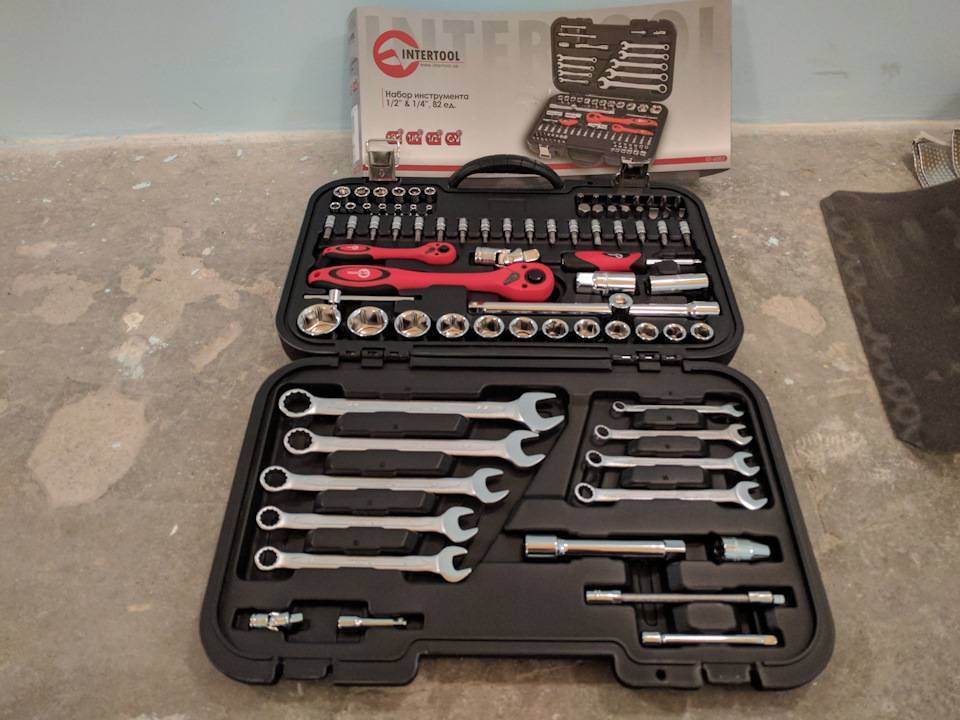

Наконец-то купил себе охренетительный набор отверток (и ключей). В общем обзавелся инструментом. Теперь можно более активно крутить-вертеть и корчевать тачку А то раньше перебивался чем попало и иногда у друга инструмент одалживал. Теперь есть всё своё. Набором весьма доволен, всё круто, симпатично. Отзывы о нём кругом (и на драйве тоже) весьма хорошие, так что, думаю, будет служить верой и правдой.

Еще наконец-то решился приобрести себе K-line адаптер (за 500 грн, такой уже на драйве мелькал неоднократно). Проверил-подключил — работает

Частые неисправности агрегата

Ёмкость для незамерзающей жидкости не нуждается в обслуживании во время эксплуатации авто, но могут возникнуть неисправности, требующие ремонта или полную замену изделия. Обращаться к специалистам автосервиса необходимо в следующих ситуациях:

  • Если в корпусе резервуара образовались трещины.
  • Была нарушена герметичность изделия и начали образовываться протечки.
  • Резьбовое соединение недостаточно плотное, что также может привести к утечкам.
  • Произошло замерзание воды, агрегат в этом случае полностью теряет работоспособность.
  • Поломка электрического моторчика. Подобная неисправность приводит к снижению давления, и средство будет попадать к форсункам в недостаточном количестве или вовсе не будет поступать.


Доливаем незамерзайку в бачок стеклоомывателя

При авариях, вибрациях или механическом воздействии конструкция может полностью разрушиться. Если бачок омывателя лопнул, может потребоваться его полная замена. Все виды неисправностей делятся на две основные категории: механические и электрические дефекты. Первые встречаются гораздо чаще, и, как показывает практика, виноваты чаще всего сами автовладельцы

Важно всегда следить за уровнем жидкости и вовремя переходить на зимнее средство

Причины электрического характера встречаются реже, к наиболее распространённым можно отнести выход из строя предохранителя и неисправность электрического насоса.

Типы, устройство и особенности бачков омывателей

Все бачки стеклоомывателей, независимо от типа и применимости, имеют принципиально одинаковую конструкцию и состоят из следующих деталей:

  • Корпус — емкость, которая служит для хранения жидкости и монтажа остальных компонентов стеклоомывателя. На корпусе предусмотрена заливная горловина с винтовой крышкой;
  • Насос (или насосы) для подачи жидкости к форсункам. В некоторых стеклоочистителях старого образца насос находится отдельно, в том числе это может быть ручной или ножной насос, установленный на приборной панели или на полу (как в ранних модификациях ВАЗ-2101 и 2102);
  • Датчик уровня омывающей жидкости (не во всех бачках);
  • Кронштейны, хомуты, выемки под кронштейны и другие компоненты крепления бачка.

Основой бачка выступает корпус, он может быть двух основных типов:

  • Мягкий (эластичный) — такие бачки часто использовались в прошлом веке, они за свою характерную форму были прозваны «грелками»;
  • Жесткий — современный тип бачков, о котором пойдет речь дальше.

Корпус бачка — пластиковый, изготавливается из полупрозрачного материала, что позволяет визуально оценивать количество жидкости в бачке. Пластик также решает проблему замерзания воды в бачке — этот материал при расширении льда не лопается и после размораживания бачок полностью сохраняет свои качества. По типу конструкции бачки бывают:

  • Цельнолитые — корпус бачка отливается из пластика методом экструзии и является единой деталью;
  • Составные — корпус изготавливается из двух литых пластиковых деталей, которые затем соединены жестко или с возможностью разборки.

Независимо от конструктивного типа бачка, на нем выполняется несколько элементов:

  • Заливная горловина для установки винтовой крышки;
  • Винтовая крышка, зачастую крышки имеют пластиковые уздечки, исключающие потерю;
  • Отверстие (или отверстия) для монтажа водяного насоса в сборе с мотором (или двух насосов);
  • Отверстие для монтажа датчика уровня омывающей жидкости;
  • Кронштейны или хомуты для монтажа бачка;
  • Отметки уровня омывающей жидкости (а также вертикальные желобки, через которые удобнее контролировать уровень жидкости).

Объем бачком может быть различным — от 1,5 до 5,2 и более литров. Чем больше бачок, тем реже его нужно заполнять, однако большой бачок сложнее разместить в подкапотном пространстве, поэтому сегодня эти детали могут иметь самые замысловатые формы. Наиболее сложную форму имеют бачки легковых автомобилей (особенно компактных), а в грузовиках бачки омывателей имеют традиционную прямоугольную или круглую (цилиндрическую) форму.

Бачки омывателей делятся на несколько типов по количеству и месту расположения насосов, по способу крепления и по наличию датчика уровня.

По количеству и месту расположения насосов бачки бывают:

  • С одним насосом в верхней части бачка — это классические бачки, которые использовались на очень многих отечественных легковых автомобилях, и все еще находят применение в автомобилях ГАЗель, УАЗ, некоторых грузовиках и т.д.;
  • С одним насосом в нижней части бачка — это современные бачки, в которых используется компактный насос, установленный наклонно у нижнего края одной из боковых стенок (для этого в бачке предусмотрена специальная ниша);
  • С двумя насосами в нижней части бачка — это бачки предыдущего типа с одним дополнительным насосом. Причем многие производители предлагают одну модель бачка в двух модификациях — с одним и с двумя насосами, в остальном они идентичны.

В бачках первых двух типов питание всех форсунок (жиклеров) стеклоомывателей осуществляется только одним насосом. В бачке третьего типа питание жиклеров осуществляется индивидуальными насосами, что повышает эффективность обмыва стекла.

Монтаж насосов на бачке осуществляется через отверстия, в которые вставлены резиновые уплотнительные втулки. Насос, установленный сверху бачка, дополнительно может фиксироваться пластиковой накидной гайкой или фланцем на защелках. Насосы, расположенные в нижней части бачка, удерживаются за счет упругости резиновых втулок и дополнительного крепежа не имеют.

Как снять бачок омывателя на Шевроле Лачетти: фото и советы

Компоновка подкапотного пространства в современных автомобилях явно не проектировалась для частого обслуживания. Некоторые узлы так глубоко зарыты, что даже после пяти лет эксплуатации многие владельцы не догадываются о расположении некоторых из них. До поры до времени владельцам Шевроле Лачетти и в голову не приходило как снять бачок омывателя лобового стекла. Но когда в один прекрасный день по стеклу дворники размазывают грязь, а смыть её нечем, приходится призадуматься.

Бачок омывателя Лачетти — где находится и зачем его снимать

Расположение бачка омывателя под капотом

Добраться до него хотя бы для визуального осмотра из-под капота решительно невозможно. Бачок выполнен из прочного капрона, тем не менее иногда приходится с ним знакомиться поближе. Во-первых, качество незамерзающей жидкости иногда оставляет желать лучшего и она всё-таки замерзает. Как результат — жидкость не поступает, стекло грязное, но при таком развитии событий бачок может запросто лопнуть.

Насос вблизи.

Во-вторых, часто выходит из строя электронасос от фирмы Beru.

Обратный клапан

В-третьих, многих угнетает отсутствие обратного клапана в системе омывателя переднего стекла, хотя на омывателе заднего в хэтче и в универсале он установлен.

Для имплантации обратного клапана (как правило, ставят копеечный ВАЗовский топливный клапан 2108-1156010) тоже необходимо добираться до бачка и трубок. Поэтому, не откладывая, снимаем бачок на Лачетти быстро своими руками.

Снимаем бачок омывателя на Шевроле Лачетти

Из под капота бачок не снять.

Вся работа по демонтажу бачка займёт около получаса времени вместе с установкой, а для этого будет необходим стандартный набор инструментов и домкрат. Поехали.

  1. Устанавливаем автомобиль на ровную площадку, глушим двигатель, включаем первую передачу и затягиваем ручник.
  2. Обязательно снимаем минусовую клемму с аккумулятора, чтобы избежать возможного короткого замыкания.
  3. Срываем крепление переднего левого колеса и вывешиваем передок слева на домкрате.
  4. Снимаем переднее левое колесо.
  5. Чтобы добраться до бачка, необходимо снять пластиковый подкрылок. Для этого откручиваем пять пластиковых гаек, 7 саморезов, один винт на 10 и выковырять два пластиковых пистона.Снимаем подкрылок передней колёсной арки.

    Расположение шлангов с бачка омывателя.

Аккуратно снимаем шланги омывателя со штуцера, можно осторожно использовать плоскогубцы. Отключаем колодку жгута проводов

Расположение колодок.
Откручиваем три самореза крепления бачка головкой на 10. Демонтированный бачок.
Снимаем бачок омывателя в сборе с электронасосом. Установка проводится в обратной последовательности. Как видим, процедура снятия несколько хлопотна, но ничего сложного в ней нет, с работой справится даже не специалист и на все уйдёт не более получаса. Хорошего всем обзора и ровных дорог!

Почему форсунка не брызгает

  • Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
  • Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
  • Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
  • Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
  • Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

  • корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
  • используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

  1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
  2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
