Проверяем ремень ГРМ на Форд Фокус 2 своими руками

Процесс замены

Для диагностики отворачиваем верхнюю крышку. Для этого используем головку на 8. При помощи головки на 18 прокручиваем коленвал по часовой. При этом ключ накидывается на болт, которым крепится шкив.

После этого производим обследование состояния ремня. Надо помнить, что на нем не должно быть масляных пятен и механических повреждений. При наличии таких дефектов ремень явно нужно менять. Для этого снимается крышка головки цилиндров и шкив. Чтобы исключить проворачивание шкива, его нужно поддерживать при помощи отвертки.

После откручивания остальных болтов снимается сама крышка. Перед тем как снимать ремень необходимо коленвал и распредвал установить в положение так называемой мертвой точки. Для этого накидываем ключ на болт крепления шкива и начинаем его прокручивать по часовой до полного совпадения валов.

Кулачки распредволов должны находиться в том положении, которое показано на снимке ниже:

Теперь перед нами стоит задача удержать коленвал от проворота. Для этого автомобиль подвешивается на опору, включается пятая передача, а педаль тормоза нажимается до упора. В некоторых случаях таким образом застопорить коленвал не получается, тогда используем пластину с приваренными к ней железными прутками. Концы этих прутков вставляются в отверстия шкива. Выкручиваем болт и снимаем шкив. Чтобы снять нижнюю крышку, придется открутить 3 болта головкой на 8. Демонтируем крышку.

Теперь демонтируется генератор. Для этого выкручиваем шпильку крепления головкой на 8. Снимаем кронштейн. Делается это после того, как головкой на 13 будут откручены 3 болта его крепления.

Теперь перед нами открылся сам ремень, который мы и будем демонтировать. Для этого нам необходимо ослабить ролик натяжения, провернув его по часовой стрелке. Делается это до того, пока ушко на ролике и отверстие на неподвижной пластине ни совместятся.

После проведения данных процедур можно производить непосредственное снятие ремня. Когда ремень будет снят, распределительный и коленчатый нельзя проворачивать во избежание их контактирования с поршнями, так как от этого последние могут загнуться. Меняя ремень, не забудьте сменить и ролик натяжения. Для этого берем накидной ключ на 13.

Для монтажа другого ремня нужно ослабить болты, которыми крепятся шкивы распредвалов. После установки нового ролика натяжки закручиваем болт его крепежа. Следует помнить, что метки на пластинах должны быть совмещены. Теперь выставляем фазы газораспределения. Устанавливаем коленвал. Чтобы установка была правильной, вворачиваем установочный болт в отверстие, защищенное пластиковой пробкой.

Установочный палец должен быть в диаметре 10 мм. Изготовить его можно из болта такого размера. Вкручиваем палец в цилиндрический блок. Этим самым мы заблокируем коленчатый вал от его проворачивания по часовой. Необходимо также зафиксировать и распредвалы. На концах валов имеются пазы, в которые нужно поместить пластину – 5 мм. Ей валы будут зафиксированы.

После этого можно надеть ремень и завести его за ролик натяжения. Вынуть установочный болт и пластину можно будет после того, как будет установлена крышка привода ГРМ и приводный шкив. Теперь прокручиваем коленвал по часовой на 2 оборота. Сборка остальных узлов выполняется в обратном порядке.

Водяной насос, как элемент двигателя

Форд Фокус 2 комплектуется несколькими типами силовых установок, отличающихся по техническим характеристикам и показателям.

Все они зарекомендовали себя с хорошей стороны, являются надежными, неприхотливыми и ремонтопригодными.

Но какой бы надежностью не обладал силовой агрегат, поломки его в процессе эксплуатации неизбежны.

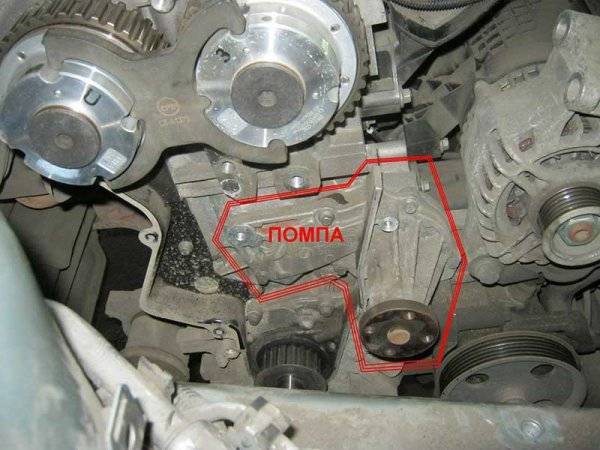

Одним из слабых мест на двигателях Фокус 2 является водяной насос.

Со временем данный элемент изнашивается, из-за чего появляется повышенная шумность при работе мотора или же подтекание охлаждающей жидкости.

Помпа – элемент двигателя, который не подлежит ремонту и при появлении проблем в ее работе производится замена данной детали на новую.

Пошаговая инструкция

1. Демонтируем расширительный бачок.

2. До снятия ремень генератора ослабляем четыре болта шкива помпы (ключ на 10).

3. Срезаем ремни генератора и кондиционера.

4. Откручиваем один болт и гайку крепления кронштейна генератора и бачка ГУР. (головка на 14)

5. Демонтируем генератор открутив нижней болт и отсоединив плюсовой провод и разъем (головка на 14).

6. Далее выкручиваем шпильку и снимаем генератор (головка Torx).

7. Вывешиваем двигатель и демонтируем опору.

8. Снимаем верхнею пластиковую защитную крышку ремня ГРМ (головка на 10). Расположение отверстий под болты для удобства показано на снятой крышке.

9. Откручиваем два болта крепления кронштейна опоры двигателя спереди.
10. И два со стороны впускного коллектора.

11. Выкручиваем технологическую заглушку из блока цилиндров, возле правого ШРУСа.

Выставляем верхнею мертвую точку (ВМТ)

1. Вкручиваем в отверстие фиксатор коленвала до упора. Вращаем коленвал по часовой стрелки до упора в фиксатор.

2. Фиксируем муфты VCT фиксатором распредвалов «бабочкой».

Снимаем старый ремень ГРМ

1. Откручиваем болт шкива привода вспомогательных агрегатов. Блокируем его любым удобным способом, мы использовали универсальный фиксатор, так же можно заблокировать коленчатый вал через маховик, но для этого придется снять стартер. Демонтируем сам шкив.

2. Открутив три болтика демонтируем нижнею крышку ГРМ (голвка на10).

3. Фиксируем натяжной ролик, любым удобным предметом, откручиваем его и снимаем вместе с ремнем ГРМ. При желании можно поменять и сальник коленвала.

Замена помпы

1. Снимаем старую помпу, выкрутив пять болтов (головка на 10).

2. Устанавливаем новый водяной насос, предварительно смазав его прокладку тонким слоем герметика. Равномерно протягиваем болты в несколько проходов.

Установка нового ремня ГРМ

1. Ставим на место натяжной ролик.
2. Проверяем что коленвал уперся в фиксатор.
3. Установку зубчатого ремня начинаем со шкива коленвала далее на муфты VCT и натяжной ролик. Нисходящая ветвь ремня должна быть натянута.

4. Снимаем фиксатор ролика, тем самым натягивая ремень.

5. Устанавливаем на место нижнею крышку ГРМ и шкив вспомогательных агрегатов. Болт коленвала обязательно заменить на новый, повторное использование не допускается.
6. Затягиваем болт коленвала (40 Н/м + доворот на 90 градусов).
7. После снимаем все фиксаторы, проворачиваем коленвал два оборота, убеждаемся что поршня не встречаются с клапанами. Проверяем правильность фаз газораспределения, временной установкой фиксаторов коленвала и распредвала
8. Устанавливаем все детали в порядке обратном снятию. Не забываем про антифриз.

9. Ремень генератора он же приводной ремень навесных агрегатов устанавливаем при помощи специального приспособления.

10. Ремень кондиционера аналогично.

Все довольно просто, поэтому данную процедуру может выполнить любой автолюбитель своими руками в обычном гараже без визита в автосервис.

Запчасти, которые нам потребуются:

— ремень ГРМ Gates арт. 5433 XS— ролик натяжитель Gates арт. T43171— приводной ремень генератора Contitech арт. 6PK1059 ELAST— приводной ремень кондицинера Contitech арт. 5PK868 ELAST— прокладка клапанной крышки Elring арт. 761.031— болт коленвала «44.5 Ford» арт1 406 755 — болт распредвала Ford – 2 шт. арт. 1 444 182— сальник коленвала Corteco арт. 15510081B— сальник распредвала – 2 шт. Corteco арт. 15510080B— фиксатор коленчатого вала— фиксатор натяжного ролика— набор гаечных ключейЕсли не получится купить фиксатор коленчатого вала, его можно сделать самостоятельно. Вот его размеры:

Подный набор для фиксации валов при смене ГРМ на двигателье 100 л.с. (без системы изменения фаз ГРМ), выглядит вот так:

Технология замены ремня грм.

Если вам лень читать, вот видео инструкция с заменой ремня: Работу выполняем на яме.

1) Снять высоковольтные провода и выкрутить свечи, это в дальнейшем сильно облегчит процесс, когда будем крутить коленвал. 2) Открутив 11 болтов на 10, убираем клапанную крышку.

3) У расширительного бочка открутить крепление и отвести его в сторону, антифриз можно не сливать. 4) Далее выкручиваем 4 болта на 10 шкива помпы.

5) Если старые ремни не оставляем, тогда их просто срезаем ножом. 6) Если Вы решили оставить старые ремни, тогда нужно убрать генератор и компрессор кондиционера.

6. 1. Отключаем на аккумуляторе минусовую клемму.

6. 2. У компрессора кондиционера выкручиваем 4 болта, отодвигаем его в сторону.

6. 3. Ремешок снимаем.

6. 4. Откручиваем гайку и болт, удерживающие бачок ГУР и кронштейн генератора.

6.5. Затем выкручиваем нижний болт генератора6.6. После убираем шпильку, генератор смещаем вниз и снимаем ремень.

7) Домкратом приподнимаем движок, убираем опору.

Болты откручиваем и снимаем защитную переднюю крышку ремня ГРМ.

9) Продолжаем демонтаж – убираем кронштейн. 10) Маркером ставим метку. По часовой стрелке двигаем коленвал пока на распредвалах прорези не встанут параллельно плоскости головки, вставляем в них фиксатор распредвалов.

11) Снизу убираем заглушку и на ее место вкручиваем фиксатор, который заблокирует коленвал от поворота.

12) Снять переднее правое колесо. Проверив, что все заблокировано, открутить болт шкива коленчатого вала. Здесь не помешает помощь помощника. 13) Убрать шкив и освободить нижнюю крышку ГРМ.

14) Зафиксировать натяжной ролик, и открутив, снимаем его вместе с ремнем ГРМ. 15) Наконец начинаем устанавливать новый ремень ГРМ и ролик натяжной. Сняв фиксатор с ролика, происходит натяжение ремня.

16) Устанавливаем на свои места нижнюю крышку ГРМ и шкив коленчатого вала. Нельзя повторно использовать болт коленвала, поэтому обязательно ставим новый! Затягиваем его моментом 40 Н/м и довернуть на 90.

17) Снять все фиксаторы, провернуть коленвал, чтобы совпали все метки на распредвалах. Дальше собираем в обратном порядке все детали. Наша работа окончена.

Как вы могли заметить, данная задача не входит в разряд не выполнимых. Главное внимательность и аккуратность!

Особенности и нюансы замены помпы

Мы уже упоминали, что на некоторых моторах Форд Фокус 2 избежать снятия ремня ГРМ не удастся. Это двигатели, которыми комплектовалось авто с 04.2005 года. На них натяжной ролик ремня ГРМ располагается на корпусе водяного насоса.

Последовательность работ по замене на таких моторах практически идентична описанной, но после удаления приводных ремней компрессора и вспомогательных агрегатов, нужно будет еще и снимать привод ГРМ с натяжного ролика, чтобы открутить и снять насос.

Важно при выполнении замены помпы, после скидывания ремня ГРМ случайно не провернуть коленчатый или распределительные валы. В противном случае придется проводить установку клапанов по меткам, что значительно затруднит процесс замены помпы

Что касается других двигателей, устанавливаемых на Фокус – 1,8 л, 2,0 л, то последовательность работ идентична описанной, но есть небольшой нюанс, касающийся конструктивных особенностей водяного насоса. На одних помпах фланец крепления шкива имеет треугольную форму, на других – круглую. Именно в этом и кроется особенность.

На 1,8-литровом двигателе насос с треугольным фланцем становится на место без проблем.

А вот круглая помпа на место не становиться из-за очень малого пространства между картером двигателя и лонжероном.

Чтобы поставить такой насос придется откручивать крепление опоры двигателя, поддомкрачивать его немного вверх или же смещать вперед (в сторону радиаторной решетки). После этого пространства будет достаточно, чтобы установить помпу с круглым фланцем.

В итоге отметим, что благодаря использованию для привода водяного насоса ремня вспомогательных агрегатов, конструкторам удалось обеспечить простоту и легкость замены помпы на Форд Фокус 2, поэтому эту операцию может выполнить самостоятельно даже начинающий автолюбитель

Однако, чтобы не осложнить себе работы, обратите внимание на геометрию фланца помпы круглая или треугольная, старайтесь выбирать водяной насос аналогичный установленному ранее.

Замена ремня ГРМ Форд Фокус 2 1.6 16V Duratec Ti-VCT своими руками

1.6 16V Duratec Ti-VCT – двигатель довольно популярен на дорогах России. Именно этот мотор устанавливается на автомобили Форд Фокус 2.

По регламенту, смена ремня ГРМ должна производиться раз в каждые 160 тыс. километров, но так как русский климат довольно суровый, данную процедуру желательно проводить почаще.

Замена ремня ГРМ занятие не сложное, но на СТО за это возьмут приличные деньги.

Итак, для замены понадобятся следующие инструменты:

1. Набор фиксаторов JTC 4763 (ford Focus/C max)
2. Головка на 8,10,22
3. Отвертка (прямая)
4. Силовой ключ (+Труба)

Перед тем, как начать менять ремень, нужно сначала посмотреть пробег, в моем случае он был равен 61 тысячи.

Как говорится в регламенте, ремень нужно менять каждые 160 тысяч.

Ну все, приступаем, первым делом нужно открутить болты, держащие защитный кожух ремня.

Чтобы увидеть, в каком состоянии находится ремень, нужно отогнуть кожух и прокручивать двигатель. Ремень ГРМ нужно осматривать со всех сторон, только внимательный осмотр позволит нам определить износ.

В том случае, если на ремне присутствует множество трещин, значит, ремень нужно заменить. Перед тем, как начать менять ремень нужно открутить защиту картера двигателя. Она прикручена на 6 болтов (4 болта на 13″ и 2 болта на 17″).

После того, как защита двигателя снята, Вы сразу же получите доступ к приводным ремням.

После нужно открутить болты и снять компрессор кондиционера.

Ремень компрессора снимаем, а сам компрессор ставим на место. На снятом ремне оставляем отметки, как он был установлен.

Теперь обесточиваем всё. Чтобы обесточить автомобиль, нужно снять клемму с аккумулятора, желательно еще и завернуть её в изоляцию.

Не забывайте про бачок с жидкостью ГУР, его нужно снять и убрать в сторону. Теперь можно отодвинуть сторону шланги с ОЖ.

Бачок с охлаждающей жидкостью снимаем и убираем в сторону, чтобы не мешался, в результате получим свободное место, благодаря которому добраться до кожуха ремня ГРМ не будет сложным.

• После приступаем к генератору, нужно выкрутить 2 верхних болта, а справа выкрутить и снять фишку и клемму на генераторе.
• Чтобы снять генератор нужно выкрутить нижний болт.

Как только генератор будет снят, вы сможете снять ремень. Далее нужно открутить 4 болта на шкиве, после снять его.

1. Начинаем откручивать верхние болты на защитном кожухе ремня ГРМ.
2. После с защитного кожуха нужно открутить нижние и центральные болты, а после снять его.
3. Как только Вы снимете защитный кожух, то сразу же увидите ремень ГРМ.

Перед тем, как снять ремень, в первую очередь нужно закрепить маховик, так как если его не закрепить, его провернет. Чтобы зафиксировать маховик, нужно снять стартер.

После вставить туда специальный фиксатор. Теперь нужно включить нейтралку, после начинаем крутить муфту по ходу часовой стрелки, крутить нужно до тех пор, пока она не окажется в положении на 11 часов. После этого берем фиксирующий болт коленвала.

• Его нужно закрутить место заглушки.
• Некоторые автовладельцы, иногда оставляют заметки положения маховика, это делается на тот случай, если все сорвется.
• Коленвал нужно зафиксировать 2-мя болтами.
• Берем ключ для удерживания шкива, в одну руку, а во вторую нужно взять головку на 18, после начинаем откручивать болт.
• Начинаем приподнимать двигатель домкратом, это нужно сделать для того, чтобы открутить и снять опору мотора.
• Опора движка крепится на 4-ых болтах.
• Как только снимите опору, начинайте сразу снимать держатели опоры.
• Начинаем устанавливать бабочку на муфты.
• После выкручиваем болт коленвала.

Начинаем снимать шкив

Его можно вытаскивать пользуясь держателем шкива. В самом конце шкив нужно тянуть аккуратно, желательно руками. Далее нужно снять крышку зубчатого шкива.

1. После, ролик натяжителя ремня ГРМ нужно расслабить и снять его.
2. Помните, что чека вставляется сразу.

Затем, ставим новый ремень ГРМ, не снимая чеки нужно затянуть натяжитель ремня, а после и болт коленчатого вала. Обязательно проверяем не сбилась ли метка на маховике.Ну вот и все, начинаем все собирать в обратной последовательности.

Не нашли ответ на свой вопрос?

Спрашивайте в х. Ответим обязательно!

Замена ремня ГРМ в Форд Фокус 2 своими руками

Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:

Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.
Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.
Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.
Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.

Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.
Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.
Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.
Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.

Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.

Смонтируйте шкив коленчатого вала Форд Фокус

Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки

Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.

Замена ремня ГРМ Форд Фокус 2 1.6 115 л.с

Замена ремня ГРМ Форд Фокус 2 – сложный процесс, который еще больше усложняется тем, что на шкивах распредвалов отсутствуют шпонки, меток здесь тоже нет. Меняя ремень, нужно снять и крышку клапана.

Если вы уверены, что данная задача вам под силу, приступайте к ее выполнению. В противном случае лучше обратиться к специалистам.

Но данная инструкция поможет вам справиться с этой задачей, даже не обладая определенными навыками.

Регламент производителя подразумевает замену ремня через 100 000 км. Кстати, вместе с ремнем ГРМ придется заменить и все приводные ремни, потому что на данной автомобильной марке они годны только для одноразового использования.

Повторно их устанавливать крайне не рекомендуется. Обрыв ремня обязательно приведет к тому, что клапаны загнутся, поэтому не забывайте выполнять замену ремня вовремя. Чтобы исключить обрыв, необходимо диагностировать состояние ремня.

Процесс замены

Для диагностики отворачиваем верхнюю крышку. Для этого используем головку на 8. При помощи головки на 18 прокручиваем коленвал по часовой. При этом ключ накидывается на болт, которым крепится шкив.

После этого производим обследование состояния ремня. Надо помнить, что на нем не должно быть масляных пятен и механических повреждений. При наличии таких дефектов ремень явно нужно менять. Для этого снимается крышка головки цилиндров и шкив. Чтобы исключить проворачивание шкива, его нужно поддерживать при помощи отвертки.

После откручивания остальных болтов снимается сама крышка. Перед тем как снимать ремень необходимо коленвал и распредвал установить в положение так называемой мертвой точки. Для этого накидываем ключ на болт крепления шкива и начинаем его прокручивать по часовой до полного совпадения валов.

Кулачки распредволов должны находиться в том положении, которое показано на снимке ниже:

Теперь перед нами стоит задача удержать коленвал от проворота. Для этого автомобиль подвешивается на опору, включается пятая передача, а педаль тормоза нажимается до упора.

В некоторых случаях таким образом застопорить коленвал не получается, тогда используем пластину с приваренными к ней железными прутками. Концы этих прутков вставляются в отверстия шкива. Выкручиваем болт и снимаем шкив.

Чтобы снять нижнюю крышку, придется открутить 3 болта головкой на 8. Демонтируем крышку.

Теперь демонтируется генератор. Для этого выкручиваем шпильку крепления головкой на 8. Снимаем кронштейн. Делается это после того, как головкой на 13 будут откручены 3 болта его крепления.

Теперь перед нами открылся сам ремень, который мы и будем демонтировать. Для этого нам необходимо ослабить ролик натяжения, провернув его по часовой стрелке. Делается это до того, пока ушко на ролике и отверстие на неподвижной пластине ни совместятся.

После проведения данных процедур можно производить непосредственное снятие ремня. Когда ремень будет снят, распределительный и коленчатый нельзя проворачивать во избежание их контактирования с поршнями, так как от этого последние могут загнуться. Меняя ремень, не забудьте сменить и ролик натяжения. Для этого берем накидной ключ на 13.

Для монтажа другого ремня нужно ослабить болты, которыми крепятся шкивы распредвалов. После установки нового ролика натяжки закручиваем болт его крепежа. Следует помнить, что метки на пластинах должны быть совмещены. Теперь выставляем фазы газораспределения. Устанавливаем коленвал. Чтобы установка была правильной, вворачиваем установочный болт в отверстие, защищенное пластиковой пробкой.

Установочный палец должен быть в диаметре 10 мм. Изготовить его можно из болта такого размера. Вкручиваем палец в цилиндрический блок. Этим самым мы заблокируем коленчатый вал от его проворачивания по часовой. Необходимо также зафиксировать и распредвалы. На концах валов имеются пазы, в которые нужно поместить пластину – 5 мм. Ей валы будут зафиксированы.

После этого можно надеть ремень и завести его за ролик натяжения. Вынуть установочный болт и пластину можно будет после того, как будет установлена крышка привода ГРМ и приводный шкив. Теперь прокручиваем коленвал по часовой на 2 оборота. Сборка остальных узлов выполняется в обратном порядке.

Видео по замене своими руками
