Проверяем на Шевроле Нива модуль зажигания своими руками: основные неисправности

Как проверить модуль зажигания Шевроле Нива: неисправности

Модуль зажигания на Нива Шевроле и других отечественных автомобилях – это не что иное, как импульсный источник подачи высокого напряжения. Случается, что иногда эти устройства ломаются, и им требуется частичный ремонт или полная замена. В этой статье мы подробно разберём как проверить это устройство, для того, чтобы определить факт возможной неисправности.

о проверке модуля зажигания:

Принцип действия модуля зажигания на Шевроле Нива

Штатное расположение модуля зажигания под капотом вызывает вопросы.

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Сам по себе модуль зажигания имеет четыре гнезда для подсоединения к ним высоковольтных проводов, которые уже потом идут прямо к свечам зажигания.

Импульсы в модуле возникают не хаотично, а парно, то есть на клеммах 1-4, а потом 2-3, это объясняется тем, что каждая из внутри расположенных катушек ответственна за действия двух цилиндров, ввиду парного возникновения искры.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках

Бронепровода отмечены стрелочками

Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

  • Двигатель не способен легко набрать «рабочие» обороты.
  • Холостой ход будет «плавать».
  • Возможно «троение» двигателя.
  • Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Обратите внимание, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости возможно добраться лишь до места её ремонта

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

  1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
  2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
  3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
  4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

  1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
  2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
  3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
  4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

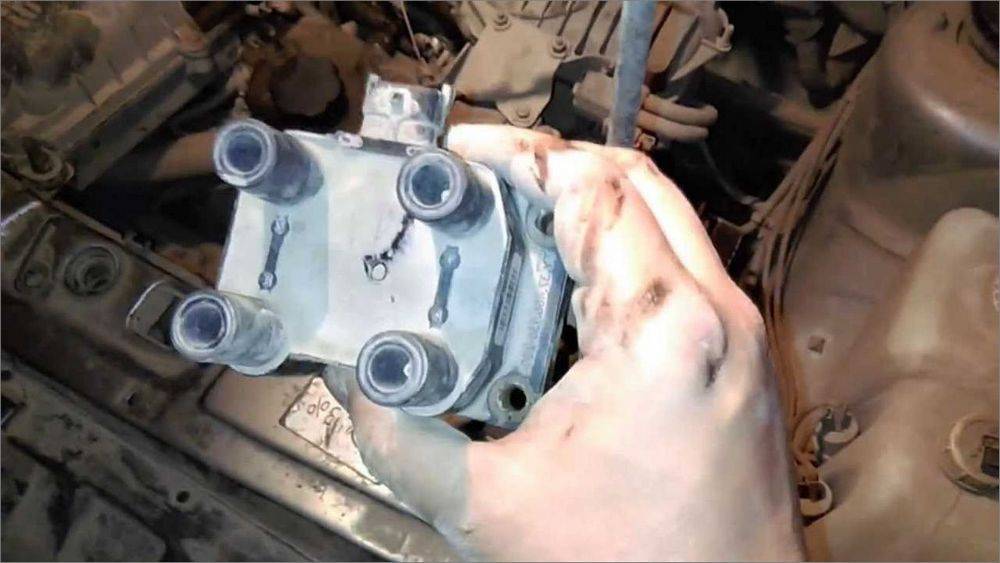

Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Порядок проверки модуля зажигания

Прежде всего придется обзавестись мультиметром. Не нужно искать какие-то высокоточные и дорогие приборы. Вполне хватит обычного, китайского. Главное, чтобы он имел цифровую индикацию, это существенно упростит измерение. Оптимальным с точки зрения цены и функционала является мультиметр DT 830 и его многочисленные модификации. Это один из самых распространенных и простых в обращении приборов. Процесс проверки будет рассмотрен на его примере.

Прежде всего необходимо убедиться в целостности первичной обмотки модуля зажигания «Нивы-Шевроле». Для этого:

  • переключатель на передней панели прибора устанавливается в положение 200 Ом;
  • отключить от модуля разъем, снять провода высокого напряжения;
  • последовательно измерить сопротивление между средним и крайними контактами клеммной колодки;
  • показания прибора должны находится в пределах 0,5 Ом.

Точности мультиметра, конечно, недостаточно для измерения таких маленьких величин, но для проверки первичной обмотки на обрыв, этого вполне хватает.

Следующим этапом измеряем сопротивление «вторички». Последовательность действий:

  • переключатель диапазонов DT-830 переводим в положение 20 К;
  • щупами прибора необходимо стать сначала между высоковольтными выводами 1 и 4 цилиндров, затем — 2 и 3;
  • дисплей прибора должен высветить 5.4 кОм.

Следует сказать, что диагностировать неисправность модуля зажигания «Нивы-Шевроле» можно только в случае существенного отличия показаний от нормы, или что чаще, если на индикаторе прибора горит «1». Это обозначает бесконечно большое сопротивление, проще говоря — обрыв обмотки.

Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме.

Как проверить модуль зажигания

Такие повреждения обнаруживаются при снятии задней крышки модуля.

Модуль зажигания Вся надежда на то, что поменяв модуль зажигания, машина поедет и мы все-таки доедем к теще Шурую обратно в магазин и покупаю модуль зажигания далее МЗ , он недешевый — стоит рублей, отечественный. Обычные для 8-клапанных движков Шеви Нива же , под ключ 21 мм. Нарушение пайки вследствие высокой вибрации двигателя Попадание влаги внутрь корпуса Образование конденсата Так, например, если есть повреждения в бронепроводах, то импульс катушки используется не полностью, и он ищет другой выход, в результате чего пробивает вторичную обмотку, где более низкое сечение проводов.

На завтра у нас по плану ехать к теще за км, поэтому все равно было очково, а вдруг не провода?

Установка на морозе заняла несколько часов. Я снял старый модуль зажигания, кронштейн от него и установил новый.

Как проверить модуль

Качественная и полная проверка катушки выполняется мультиметром. Обычно процедура выглядит так.

  1. Перед снятием устройства следует проверить все контакты на наличие окислений и повреждений. В отдельных случаях подобная манипуляция предотвращает ненужный ремонт.
  2. Последующая проверка выполняется только на снятом устройстве. От модуля отключаются все провода и коробка снимается.
  3. Далее потребуется прозвонить силовые выводы мультиметром. Прибор переводится в режим до 20 вольт. Минусовая клемма прозвонки подсоединяется к массе. Плюсовой полюс прислоняется к выводу D. Если элемент работает, показания прибора будут 12 Вольт.
  4. Далее перевести прибор на сопротивление и подключить к выводу С. Показатель прибора не должен превышать 1 Ом.
  5. На выводах А и В напряжение не должно превышать 0,3 Вольта.

На моделях Шнивы 2004 года, где используется 8 клапанов и классическое зажигание, схема тестирования будет отличаться.

Устройство и принцип работы

Система питания Шеви Нивы включает следующие элементы:

  • Бак для горючего, в котором хранится бензин. К баку подсоединены шланги для отвода воздуха и паров бензина в адсорбер. Чтобы горючее не проливалось при опрокидывании машины, в системе отвода установлен гравитационный клапан.
  • В бак вмонтированы топливный насос и датчик уровня бензина. Коллекторный электродвигатель обеспечивает давление в системе, достаточное для работы форсунок. На Ниве Шевроле используется погружной насос вихревого типа с энергопотреблением 6 ампер.
  • Регулятор давления, к которому горючее поступает по армированному топливопроводу.
  • Топливная рампа и форсунки, которые дозируют впрыск бензина.
  • Фильтры грубой и тонкой очистки. Они устанавливаются после топливного насоса и в каждой из форсунок.

Кроме перечисленных элементов, в систему входит дроссельный узел, который регулирует подачу воздуха в цилиндры. Между ним и адсорбером установлен электромагнитный клапан. Он управляет подачей паров бензина во впускной трубопровод.

Модуль зажигания нового образца

Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех. Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра.

Буквенные обозначения ясно видны на корпусе устройства. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков.

Случается, это из-за следующего: Работа автомобиля происходила при нерабочих ВВП высоковольтных проводах — прим.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата. Тестирование при работающем двигателе производится так.

Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт. Первый контакт в гнездо С, второй масса.

Переключатель на омметре 20 Ом. В норме показывает меньше 1 Ом, то есть масса в норме. Первый контакт в гнездо В, второй масса.

Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В. Контакт А проверяется аналогично предыдущему.

Катушка зажигания Шевроле Нива

Если такая проверка показала норму, нужно тестировать модуль. Старые свечи черные от нагара, но ничего криминального внешне нету. Ставим новые, молимся и заводим. Вжиииихх — завелась, не троит. Чутка погрел движок, пробую ехать — всё круто, еду Резко лечу домой радостный, на часах уже 8 вечера.

Про себя думаю — повезло, что свечи. Так бывает — их пробивает.

На следующий день с утречка везу жену на работу 15 минут туда , еду обратно и уже практически подъезжай к дому, чувствую — пропала тяга, нажимаю на газ — машина тормозит. Спустя пару секунд и движок затроил.

Блин, думаю, хорошо что доехал своим ходом. Гугл говорит — меняй высоковольтные провода, их также пробивает и по идее их тоже надо менять почаще, а не ездить на одних проводах года.

ВВ-провода Сажусь на автобус и еду в ближайший магазин запчастей. Выбор не велик, нет брендовых и крутых Тесла и им подобных. Это особенно актуально при эксплуатации в сложных условиях, когда двигатель работает на высоких оборотах, при этом скорость передвижения небольшая и в результате вентиляция салона недостаточная.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей.

Загрузка ..

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Снимаем экран двигателя. Снимаем с выводов катушки зажигания наконечники высоковольтных проводов. Отжав фиксатор колодки жгута проводов системы управления двигателем… …отсоединяем колодку от разъема катушки. Шестигранником «на 5» отворачиваем четыре винта крепления катушки к кронштейну… …и снимаем катушку. Устанавливаем катушку зажигания в обратной последовательности. Для правильного подсоединения наконечников высоковольтных проводов… …на корпусе катушки рядом с её выводами нанесены номера цилиндров.

Причины проблем с искрообразованием

Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:

  • Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
  • Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
  • Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
  • Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
  • Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
  • Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.

Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:

  1. Естественно, проверить наличие искры;
  2. Оценить наличие описанной выше симптоматики;
  3. Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
  4. Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).

Если по итогу проведения всех диагностических процедур проблема не выявлена, то, скорей всего, обращения на СТО не избежать. В ином случае вполне допустимо провести собственноручный ремонт, конечно, при наличии должных навыков, умений и инструментов.

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

  1. Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.
  1. Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.

  • voditelauto.ru
  • inter-foto-press.ru
  • djeeprus.ru

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

  • Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
  • При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
  • «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
  • В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

  • Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
  • Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
  • Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
  • Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
  • Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Перенос модуля зажигания Шнивы

Нередко на БУ машинах можно столкнуться с тем, что прежний владелец перенес катушки в другое место. Перенос модуля актуален ввиду причин.

  1. Снижение нагрева корпуса – начинка коробки боится повышенной температуры.
  2. Исключение попадания пыли и влаги.
  3. Удобство обслуживания.

Замена места расположения блока выглядит так.

  • гаечным ключом откручивается корпус детали от посадочного места;
  • далее можно снять сам модуль;
  • выбрать место, куда можно перенести коробок – следует учитывать длину проводов;
  • закрепить винтами катушку на корпусную панель автомобиля.

Аналогично деталь переносится на Нексии и других моделях ВАЗ.

Характеристики и установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива (ВАЗ 2123)

1. Зажигание «Божья искра»

Что такое зажигание «Искра»? Это аналог модуля зажигания 2112-3705010.

Основная причина его выхода из строя — вибрация и плохое охлаждение. Частично эти недостатки компенсируются переносом МЗ с мотора на кузов, но это лишь полумера. Полноценным решением проблемы является применение коммутаторного зажигания «Искра».

Функциональное описание «Искры»:

заменяет ненадежный 2112-3705010 на сборку из 2 коммутаторов и катушку зажигания 2111-3705010.
работает только под управлением Января 5.1 и других ЭБУ, не содержащих в себе силовые ключи управления катушками зажигания. С Январем 7.2 и его аналогами не работает!
не боится жары и вибраций, т.к

коммутаторы располагаются вдали от мотора (на моторном щите или в другом месте на кузове), а в самих коммуаторах нет ненадежной пайки по алюминию.
Позволяет получить мощную и стабильную систему зажигания, что особенно важно в турбированных моторах, где при наддуве выше 1.5Атм не редко возникают перебои на штатной системе зажигания.

С не меньшей пользой применяется и на атмосферных моторах.

В случае выхода из строя ремонт сводится к покупке недорогого коммутатора (примерная цена 350р) и его несложной доработке.

В случае же применения 2112-3705010 каждый его выход из строя приводит к трате денег порядка 1700-2500р.

Внешний вид применяемой с Искрой катушки зажигания 2111-3705010:

Отдельное слово о пресловутых «волгокатушках».

Если говорить кратко — применение их в наше время есть невежество и «деньги на ветер». Если говорить подробнее — качество деталей ГАЗ самое низкое, что есть из отходов производства на рынке. Все тесты катушек ГАЗ, проводимые в разные годы и разными людьми, однозначно показывают нижайшие параметры у этих катушек.

Более того, зачем монтировать 2 раздельные катушки, вместо одной компактной катушки?

2. Что такое bolt-on комплект Искры?

Шнур искры имеет такой же разьем, как и в 2112-3705010! Это по истине уникальное предложение, т.к. таких разьемов нет в отдельном виде и для Искры они изготавливаются специально.

Не требуется никакого вмешательства в проводку машины, чтобы установить Искру. Она подключается как штатный 2112-3705010!

3. Какие особенности установки комплекта Искры? Коммутаторы в обязательном порядке должны быть «заземлены», т.е. иметь соединение между своим алюминиевым корпусом и массой машины проводом сечением не менее 0.75 кв.мм.. Соединение надо выполнить до первого включения зажигания. Без соединения коммутаторы могут выйти из строя сразу.

Внешний вид «Искры»:

2. Установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива Старый 2112

Модуль один раз подвел, новый тоже что-то капризничал 1 раз. Не стал дожидаться пока он погибнет и стал искать решение. Оказалось, это одна из болячек машин до 2006 года, выходит из строя модуль зажигания. Решил заказать с дополнительным переделанным комутатором, хотя если я правильно понял доработать самому его несложно.

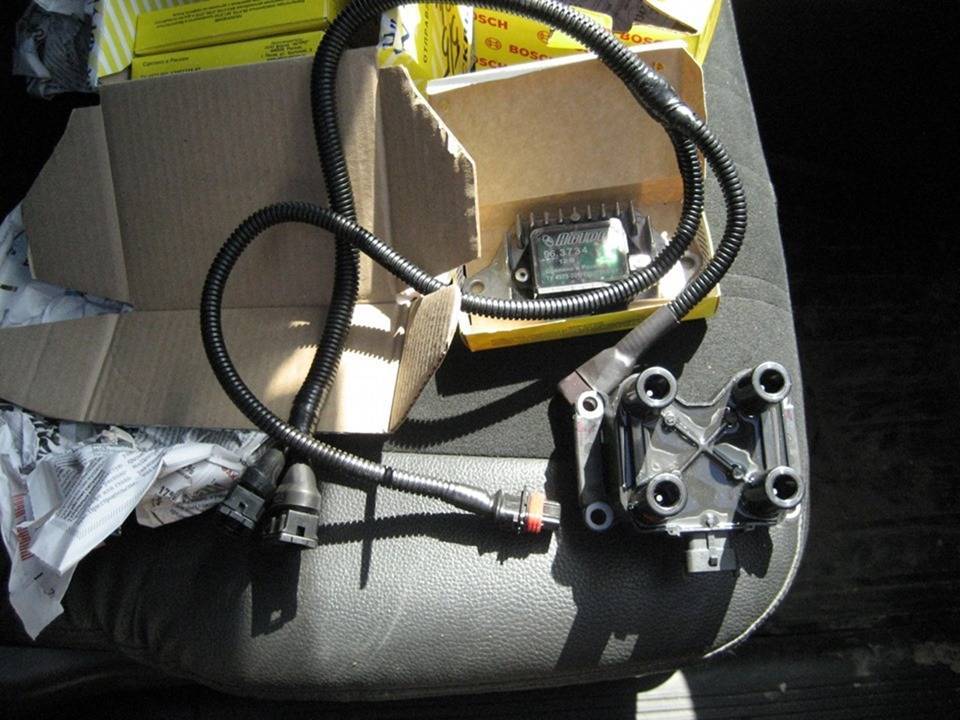

Распроводовка, 3 комутатора 2250р. Катушка зажигания 1350 р.

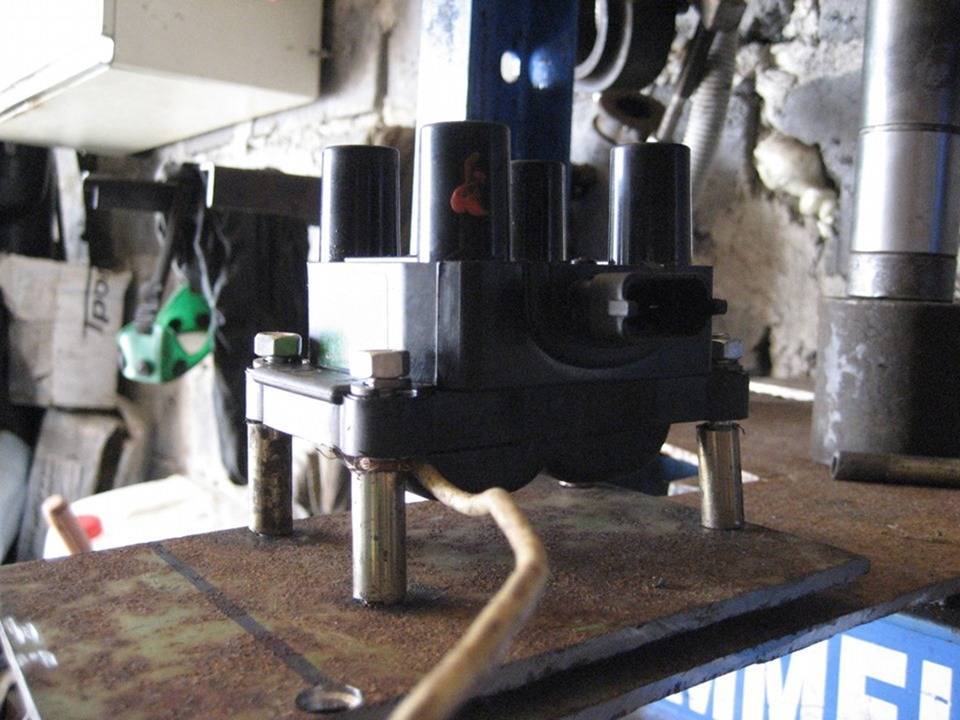

Площадка под катушку с дополнительной массой (так на всякий случай). Новая катушка крепится на 4 болта, против штатных 3х.

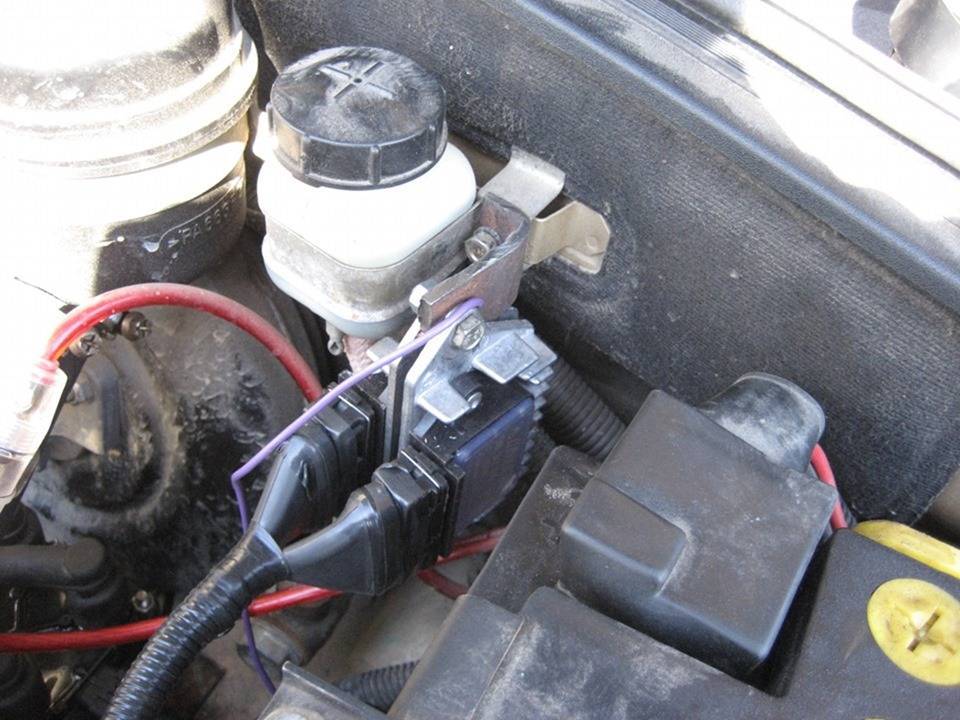

Коммутаторы крепим к болту тормозного бачка.

Катушку убираем подальше от двигателя. У меня она стала под заднее крепление воздушного фильтра. Вид со стороны левого крыла.

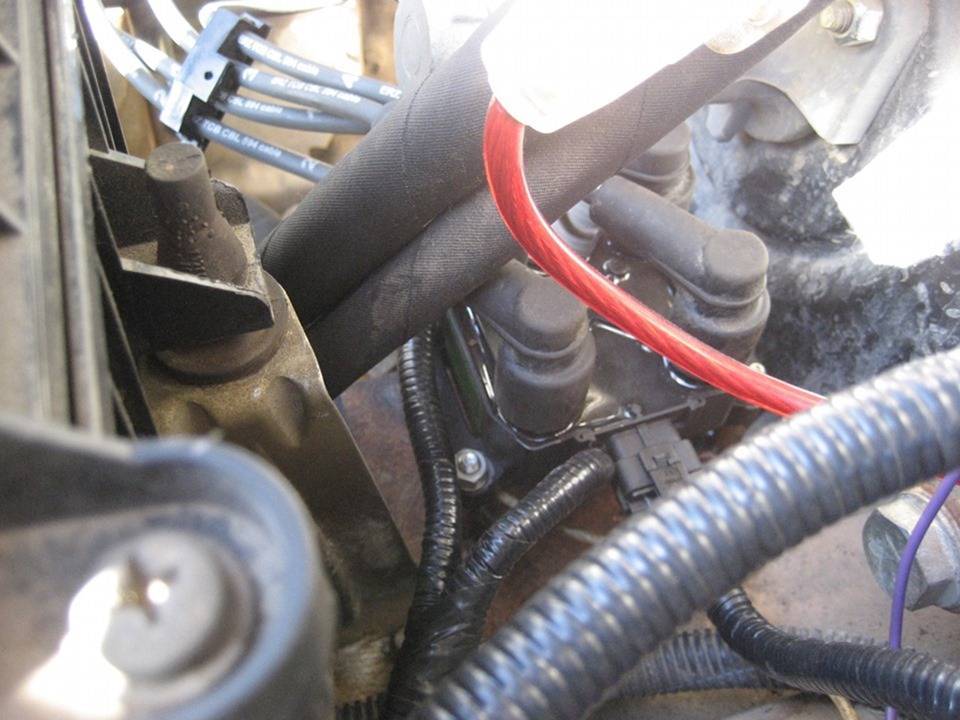

Вид со стороны двигателя.

Соединяем провода и заводим. Работает ровно. Из субъективных наблюдений стала лучше заводится. Обычно с первого оборота заводилась и тут же глохла. Со второго заводилась и работала ровно. С новым зажиганием заводится с первого оборота. По расходу примерно тоже осталось. По надежности посмотрим, но штатный модуль лежит в багажнике. Перекинуть провода на него если что пара минут.
