Как проверить зажигания ВАЗ 2106 мультиметром
Для того чтобы проверить катушку мультиметром нам потребуется сам мультиметр и конечно же сама катушка зажигания. берём мультиметр выставляем 200-оМа далее проверяем клеммы (Б — К) сопротивления быть должно как минимум в приделах 04.0-оМа разброс сопротивления от 03.8 до 04.5-оМа это норма больше уже с катушкой явно что-то не то теперь надо проверить высоковольтную часть выставляем режим измерения 20-кЛом 1 любой щуп на клейму Б или К другой на высоковольтный контакт сопротивление 7.6 кЛом от 7 до 8 кЛом это является нормой Значит у вас катушка целая но также не забываем что может быть внутренний пробой катушки то есть пробой изоляции между высоковольтной и низковольтной обмоткой а также межвитковый и еще надо проверить на корпус то есть также на 20 кЛом оставляем на каждый контакт относительная массе проверяем потому что попадались катушки так проверяем всё нормально на корпус пробивает и если меж обмоточной и межвитковых замыканий нету то она будет функционировать.
Принцип работы катушки зажигания
Самая обыкновенная катушка на своей первичной обмотке имеет 100 – 150 витков изолированной медной проволоки. Оба конца проводника выводятся на ее корпус. Вторичная обмотка изготовлена из 30 000 – 50 000 витков и зависит от модификации. Диаметр проволоки высоковольтной обмотки значительно меньше чем у низковольтной. Плюс от аккумулятора подается на первичную обмотку, а вторичная подключается к выводу на свечи зажигания.
Для увеличения силы магнитного поля проволоку обеих обмоток накручивают на ферромагнитный сердечник. На некоторых моделях во избежание перегрева провода и металлического сердечника, полость внутри катушки заполняется трансформаторным маслом. Оно обеспечивает не только надежное охлаждение, но также является отличным изолятором.
Катушки зажигания разделяются на три основных типа:
- индивидуальные;
- двухвыводные;
- классические (сухие или масляные).
Применение той или иной катушки зависит от используемой системы зажигания ДВС.
Особенности индивидуальной катушки зажигания

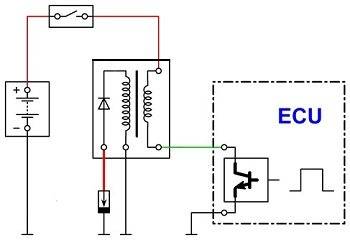

Схема системы зажигания. Чаще устанавливаются на двигателях с электронной системой зажигания. Основной принцип работы такой же как и у стандартных. По конструкции тоже имеет низковольтную и высоковольтную обмотки. Отличием является расположение первичной обмотки внутри вторичной. Соответственно в катушке два сердечника – наружный и внутренний. На высоковольтной обмотке такой катушки имеется установлен специальный диод, отсекающий ток высокого напряжения.
По конструкционным особенностям сердечника делятся на два подвида:
- компактная;
- стержневая.
Второй подтип часто соединяют модульным способом по 4 шт. Для индивидуальных катушек зажигания важна синхронизация всех устройств с распределительным валом мотора. Эта необходимость вызвана тем, что за прохождение одного периода каждая катушка дает одну искру.
Двухвыводные катушки (сдвоенные)
Конструкционной особенностью является наличие дополнительной пары выводов от вторичной обмотки. Благодаря такому подходу появляется возможность формирования искры одновременно на двух свечах зажигания. Свеча первого цилиндра дает искру в момент сжатия топливной смеси, а второго – на выпуске отработанного газа. Применяются при парном количестве цилиндров в ДВС. Значительно упрощаются систему зажигания и позволяют исключить из нее распределители.
Подключение проходит одним из способов:
- два контакта свечи и катушки соединяются при помощи высоковольтной проводки;
- первый контакт напрямую надевается на свечу, второй подсоединяется высоковольтным проводом.
На четырехцилиндровых моторах могут устанавливаться четырехвыводные трансформаторы зажигания, по сути являющиеся простой спайкой двухвыводных.
На восьмиклапанных двигателях ВАЗ используются блоки зажигания с двухканальными катушками, способными давать искру на два цилиндра одновременно. Но с появлением 16-ти клапанных двигателей (Приора, Гранта и т. Д.) стали применять индивидуальные катушки зажигания (ИКЗ).
Сухие и маслозаполненные
Относятся к классическим системам катушек зажигания, где внутреннее пространство заполняется трансформаторным маслом. При прохождении по проводникам больших токов они начинают разогреваться, масло в этом случае выполняет роль охладителя. Корпуса таких катушек обычно производят металлическим, хотя это не всегда целесообразно.
Ввиду этого в последнее время большинство автопроизводителей стали применять иной вид конструкций – сухой трансформатор. В качестве корпуса в них выступает слой эпоксидной смолы, которая защищает обмотки от повреждений загрязнений и повышенной влажности, а также служит охлаждением.
Несмотря на тип катушек во время проверки главным техническим параметром на который необходимо обращать внимание – это показания сопротивления обмоток. Измерять его можно при помощи обычного мультиметра или омметра
Катушка зажигания скутера: как проверить и определить неисправности
Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа . Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.
Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.
Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.
Как проверить катушку зажигания скутера.
Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.
Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления .
Проверяем первичную обмотку
Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.
Проверяем вторичную обмотку
В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.
Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.
проверка и замена катушек зажигания двигатель ЗМЗ 406 на автомобиле Волга ГАЗ 31105
Отсоединяем высоковольтные провода от выводов вторичной обмотки катушки зажигания .
Отсоединяем два наконечника проводов системы управления двигателем от выводов первичной обмотки катушки зажигания.
При включенном на автомобиле Волга ГАЗ 31105 зажигании, вольтметром последовательно измеряем напряжение на наконечнике каждого провода .
На одном из проводов должно быть напряжение+12 В, в противном случае — неисправность в цепи питания катушек зажигания.
Для проверки управляющего сигнала с ЭБУ на катушку зажигания при выключенном зажигании отсоединяем колодку жгута проводов от реле топливного насоса .
Между наконечниками проводов включаем контрольную лампу. При вращении коленчатого вала двигателя стартером лампа должна мигать с высокой частотой.
Подключаем к выводам низковольтной обмотки катушки зажигания омметр и измеряем ее сопротивление.
У исправной катушки зажигания сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом. Чтобы получить точное значение измерений, необходимо учитывать сопротивление проводов прибора. Его можно определить, закоротив щупы омметра.
Подключаем омметр к высоковольтным выводам обмотки катушки зажигании и замеряем сопротивление вторичной обмотки катушки зажигании.
У исправной катушки зажигании сопротивление вторичной обмотки должно быть 5-7 кОм.
Для снятия катушки зажигании.
ключом «на 12» отворачиваем два болта крепления катушки зажигании к крышке головки блока цилиндров и снимаем катушку зажигании.
Устанавливаем новую катушку зажигании в обратной последовательности. Аналогично проверяем и заменяем другую катушку зажигания.
На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.
Обмотки заключены в пластмассовый корпус 2.
Пространство между обмотками заполнено компаундом 7.
На корпусе имеются выводы низкого и высокого напряжения 6.
Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.
В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.
Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.
Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа. Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.
Основные причины отсутствия искры
Общий вид двигателя 10-12 серии 16 клапанов
Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:
- Выход из строя топливного насоса.
- Свечи зажигания.
- Катушка зажигания.
- Высоковольтные провода и их расположение.
- Газораспределительный механизм.
Все причины найдены и стоит перейти к процессу устранения данной неисправности.
Даёшь искру? Устранение проблем!
Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.
Топливный насос
Топливный насос производства Bosch
Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.
Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.
Предохранители расположены слева от рулевого колеса под переключателем режима света
Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.
Свечи зажигания

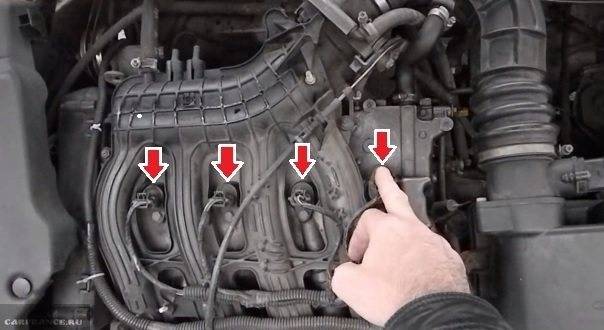

Расположение свечей зажигания на двигателе
Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.
При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.
Альтернативный способ проверки свечей зажигания
Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки
Катушка зажигания
Ремонтированная катушка зажигания
Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.
Высоковольтные провода
Проверка высоковольтного провода при помощи мультиметра
Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.
Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.
Причины выхода из строя катушки зажигания
Рассмотрим причины, почему выходит из строя катушка зажигания.
Естественный износ
Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.
Электрический пробой
Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства. Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.
Перегрев
В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.
Выполнение ремонтных работ
Самой распространенной проблемой для автомобиля ВАЗ-2110 является ситуация, когда исчезает напряжение в двух цилиндрах. По прошествии определенного времени, мотор начинает работать вновь. При этом, это происходит после того как задняя пластина на модуле была нажата. Безусловно, регулярно выполнять такую процедуру регулярно – не правильно. Именно поэтому, лучше выполнить диагностику блока, а после произвести замену его отдельной составляющей или полностью.
Как осуществляется демонтаж модуля зажигания
Выполнение демонтажа модуля – это не сильно сложная процедура. В данном случае необходимо понимать алгоритм действий. Итак, он является следующим:
- Отключение провода от аккумулятора.
- Демонтаж защитной пластины на моторе.
- Демонтаж проводов размещенных на свечах зажигания.
- Отсоединение провода от модуля.
- Отключение разъема от модуля.
- Выкручивание гаек фиксирующих блок.
- Аккуратный демонтаж, позволяющий приступать в замене.
Проверка модуля зажигания ВАЗ 2110 Теперь попробуем разобраться в том, каким образом осуществляется работа с данной комплектующей. Изначально, на нем необходимо выполняется открытие пластины, изготовленной из алюминия. Здесь может применяться любой инструмент, к примеру, отвертка. Здесь необходимо определить место, где находится небольшая по размерам печатная плата с электронными элементами. Чтобы не повредить ее в процессе работы, необходимо покрыть ее при помощи силикона. В дальнейшем он будет снят.
Далее необходимо оторвать все имеющиеся провода. Бояться выполнять данную процедуру не нужно, так как проводка будет заменена. Следующим этапом становится припаивание к основной плате проводка. Сложнее выполнять паяние к коллекторам транзистора, так как они покрываются специальным слоем. Чтобы решить проблему нужно удалить защитный слой. После того как паяние было выполнено, следует покрыть места паяния при помощи обычного лака. Проверив модуль и убедившись, что все функционирует, нужно покрыть поверхность при помощи специального герметика. Далее необходимо выполнить сборочные работы в обратном порядке.
В целом, выполнение данной процедуры не является сложным видом работ. При этом ее нужно выполнять аккуратно и в соответствие с алгоритмом действий
Следует уделить особое внимание тому, каким образом выполняется пайка
Причины дефектов
Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:
- Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
- Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
- Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
- Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.
В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.
Как проверить катушку зажигания тестером
Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.
Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.
В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.
Подготовка к проверке
До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.
Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения
Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.
Какое сопротивление должно быть на катушке зажигания
Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».
Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.
Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым
Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.
Внешний осмотр
Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.
Проверка первичной обмотки
Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.
Схема проверки первичной и вторичной обмоток катушки зажигания
Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.
Проверка питающего напряжения
Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.
Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).
Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.
Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.
После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.
