Как проверить и заменить датчик распредвала самому?

О принципах работы и функциях

Принцип работы во многом – такой же, как и у датчика Холла. Информация считывается с вала двигателя. Этот процесс организуется при участии шестерёнки, которая снабжается двумя зубцами. Сами зубцы устанавливаются так, чтобы при попадании на регулятор первый поршень сохранял верхнее, либо нижнее положение.

Сигнал, передаваемый датчиком управления, передаётся к главному управляющему блоку. Последний проводит анализ поступивших данных, контролирует и меняет угол зажигания, если такая необходимость появилась. Из основных функций устройства стоит отметить постоянную регулировку угла зажигания при функционирующем двигателе. Благодаря таким решениям двигатели становятся более эффективными.

Проверка и признаки неисправности

Появление проблем можно распознать по следующим признакам:

  • Постоянно горит надпись Check. После этого мотор начинает работать при сохранении аварийного режима. С фазированного впрыска осуществляется переход на систему зажигания. При этом система ориентируется только на данные от датчика. Р0340 – код ошибки, который выскакивает чаще всего при подобных обстоятельствах.
  • Расход топлива увеличивается на 5-10 процентов.
  • Появляются проблемы с динамикой и тягой, перебои в работе самого двигателя.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта

Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Источник

Три основные причины появления ошибки Р0021

Первая причина — падает давление масла на соленоидах распределительного вала. Эта причина может вызывать не только ошибку P0021, но и , Р0345, а также другие аналогичные, которые так или иначе связаны с работой упомянутого распредвала. Почему это может происходить? В некоторых двигателях прокладки крышки масляного канала (где они есть) выполняются из бумаги. Соответственно, они имеют непродолжительный срок службы, после чего попросту вздуваются. Поэтому масло и уходит через крышку.

Устранениеисправить это можно заменив бумажную прокладку на железную. Порой сложность может возникнуть у владельцев некоторых автомобилей (например, «Инфинити» или «Ниссан») в связи с труднодоступностью указанной прокладки. Однако, если вы не планируете выполнять работы самостоятельно, это вас не должно волновать.

Вторая причина — установка неподходящего датчика
распределительного вала, который не применяется на вашей машине. Обычно это происходит после ремонта или выхода последнего из строя

Поэтому при покупке важно проверять, что вам предлагают продавцы

Описание датчиков распредвала

Замена датчика распредвала Ниссан

Устранениепоинтересуйтесь, какой именно датчик установлен в двигателе, ознакомившись с документацией к вашему автомобиле. Это избавит вас от потенциальных проблем.

Третья причина — выход из строя датчиков распределительного вала (ДПРВ, AVCS) или их проводки. Поэтому при возникновении ошибки Р0021 рекомендуется первым делом проверить исправность упомянутого датчика. Это лучше делать в специализированном сервисе с использованием соответствующего оборудования.

Устранениепочистить или заменить полностью датчик, в случае неисправности. Чистка или замена определяется в зависимости от ситуации. Последний вариант предпочтительней.

Ошибки датчика распредвала (коды)

P0340Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341Недопустимое значение сигнала ДПРВ
P0342Низкий уровень сигнала на входе цепи ДПРВ
P0343Высокий уровень сигнала на входе цепи ДПРВ
P0344Неустойчивый сигнал ДПРВ

Помимо признаков, перечисленных выше, возможны дополнительные:

  • нестабильные обороты двигателя, его «колбасит»;
  • полное отсутствие синхронизации двигателя, идут «прострелы» зажигания;
  • отказ запуска двигателя;
  • изменение характера выхлопных газов;
  • потеря мощности двигателя;
  • троение двигателя.

Не всегда эти признаки указывают только на датчик распредвала. Возможно, сбит угол зажигания, перескочил ремень ГРМ, неисправен датчик коленвала (они работают в паре).

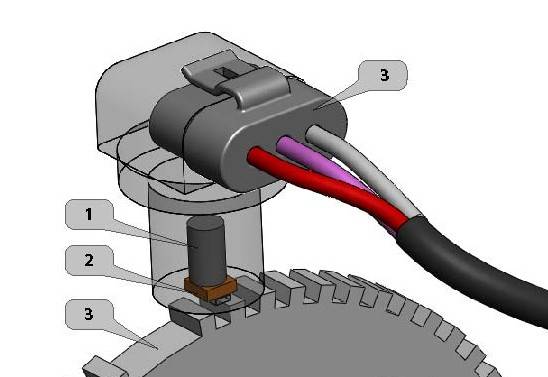

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95% от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Замена датчика распредвала

В случае неисправности ДПРВ необходимо обязательно произвести его замену, причем сделать это можно самостоятельно. Даже в том случае, если датчик работает правильно, специалисты рекомендуют менять его через 5 лет или же 100 000 км пробега. Но не всегда это означает, что датчик подлежит замене. Допустим, неполадки в нем происходят в результате загрязнения или же в том случае, если неверно установлен зазор. Тогда его необходимо сначала почистить. Если же и это не помогло, то следует установить новый датчик. Также нужно проверить контакты клеммной колодки. Если они окислены, то это может тоже стать причиной неисправности датчика.

Для того чтобы замена ДПРВ прошла успешно, требуется осциллограф, с помощью которого выявляется стабильность считывания датчиком данных на разных оборотах двигателя. Хороший признак, если прибор рисует ровные линии без пробелов. Сначала осмотрите датчик на предмет наличия повреждений, прозвоните электрическую цепь, для того чтобы убедиться в правильности коммутации разъемов и отсутствии обрывов. Откручиваем удерживающий винт, снимаем клемму с датчика и вынимаем его из гнезда. Необходимо при этом осмотреть зубья на диске распредвала на предмет их целостности.

Для обнуления ошибки необходимо сбросить массу с аккумулятора. Колодка с проводами отсоединяется от ДПРВ. При помощи ключа на 10 откручивается болт, который удерживает датчик. После того как вытащите устройство, необходимо намазать место стыка датчика с двигателем тонким слоем герметика. С помощью болта закрепите новый элемент на место. В случае необходимости очистите колодку с проводами и подключите ее к датчику. Проверьте состояние уплотнительного кольца и по необходимости произведите его замену. Заведите двигатель после того, как присоедините клемму аккумулятора.

Датчик распредвала ВАЗ по конструкции и электромагнитным характеристикам схож с тем, который устанавливается на иномарках. При замене его на автомобилях иностранного производства можно использовать ДПРВ российские, подходящие по размеру.

Диагностика оборудования

Если во время работающего двигателя транспортного средства система самодиагностики находит ошибку в работе датчика – загорается индикатор, свидетельствующий о сбое в работе оборудования. В таком случае необходимо убедится в отсутствии обрывов в электрических цепях, проверить контакт между двигателем транспортного средства и экранирующей оболочкой кабеля, убедится в правильном подключении всех разъемов, исследовать поверхность датчика на предмет повреждений механического типа.

Если диагностика, самостоятельная или с привлечением специалистов СТО, выявила наличие неустранимых поломок – датчик подлежит обязательной замене.

Проверка датчика положения распредвала мультиметром

Однако подтверждение правильной или плохой работы датчика положения распределительного вала может потребовать объемных тестов. Например, неисправный сигнал CMP может быть трудно проверить без специального оборудования. Тем не менее, вы можете сделать несколько простых проверок в своем гараже, используя инструмент цифровой мультиметр (DMM).

  • Сначала проверьте состояние электрического разъема CMP и проводов. Отсоедините разъем и проверьте на наличие ржавчины или загрязнений, например, масла, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: оборванных проводов, ослабленных проводов и признаков ожогов, вызванных близкими горячими поверхностями. Кроме того, убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания, которые могут мешать сигналу датчика.
  • После этих проверок используйте цифровой мультиметр, который может проверять напряжение переменного или постоянного тока, в зависимости от вашего конкретного типа датчика положения распределительного вала. Вам также понадобятся правильные эталонные электрические параметры для вашего конкретного типа CMP. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.
  • С некоторыми датчиками вы можете провести обратную проверку проводов через электрический разъем датчика.
  • Если это невозможно, посмотрите, можете ли вы отсоединить разъем CMP и прикрепить жилу медного провода к каждой клемме разъема. Затем вставьте разъем обратно так, чтобы две жилы торчали через корпус разъема.
  • Другое решение для тестирования – это прокалывать каждый провод с помощью булавки, стараясь не закорачивать провода во время ваших испытаний. Если вы используете этот последний метод, используйте изоленту, чтобы закрыть отверстия для штифтов на изоляции проводов после того, как вы закончите испытания, чтобы предотвратить коррозию от проникновения влаги в провода.

Тестирование двухпроводного датчика положения распределительного вала:

  • Если у вас двухпроводной магнитный датчик CMP, установите мультиметр на «AC Volts».
  • Попросите помощника включить ключ зажигания, не запуская двигатель.
  • Проверьте наличие энергии, протекающей через цепь. Прикоснитесь к заземлению одного из ваших датчиков (любой металлической части двигателя), а другой – к каждому из проводов датчика. Если ни один из проводов не имеет тока, в цепи датчика произошел сбой.
  • Пусть ваш помощник провернет или запустит двигатель.
  • Прикоснитесь к одному из проводов CMP, а другой к другому проводу. Проверьте дисплей своего измерителя и сравните показания с техническими характеристиками вашего руководства. В большинстве случаев вы увидите колеблющийся сигнал от 0,3 вольт до 1 вольт.
  • Если нет сигнала, у вас плохой CMP.

Тестирование трехпроводного датчика:

  • После того, как вы определили провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля, проверьте цепь, установив мультиметр на «Вольт постоянного тока».
  • Попросите помощника включить ключ зажигания, но не запускайте двигатель.
  • Прикоснитесь к черному проводу к земле (металлический кронштейн, болт или металлическая поверхность на самом двигателе), а другим проводом (обычно красным) – к силовому проводу. Сравните ваше чтение со спецификацией в вашем руководстве.
  • Пусть ваш помощник провернет или запустит двигатель.
  • Коснитесь сигнального провода красным щупом от вашего измерителя и заземляющего провода черным щупом. Сравните ваши данные со спецификацией в руководстве по ремонту вашего автомобиля. Если сигнал напряжения ниже спецификации или сигнал не поступает от датчика, скорее всего, он неисправен.
  • Снимите его и осмотрите его на наличие признаков физического повреждения или загрязнения.

Посмотрите видео ниже, чтобы увидеть, как вы можете выполнить эти тесты, используя индикатор и мультиметр. Это также даст вам представление о характере тестов. Если вы не можете найти что-то не так с датчиком или его цепью, возможно, у вас произошел прерывистый сбой или сбой в связанном компоненте. Например, у вас может быть ослабленный или чрезмерно растянутый ремень ГРМ или натяжитель ремня ГРМ. Изношенный ремень может препятствовать синхронизации распределительного вала и коленчатого вала, в результате чего датчик CMP посылает неправильный сигнал.

Признаки неисправности датчика фаз

При полном или частичном выходе датчика фаз из строя электронный блок управления в принудительном порядке переводит двигатель в режим парафазного впрыска топлива. Это означает, что момент впрыска топлива выполняется по показаниям датчика коленчатого вала. В результате этого каждая топливная форсунка выполняет впрыск топлива в два раза чаще. Таким образом обеспечивается гарантия того, что в каждом цилиндре будет образовываться топливовоздушная смесь. Однако она образовывается не в самый оптимальный момент, что приводит к падению мощности двигателя, а также перерасходу топлива (пускай и небольшому, хотя это зависит от конкретной модели двигателя).

Симптомами неисправности датчика фаз является:

  • увеличивается расход топлива;
  • повышается токсичность выхлопных газов, будет ощущаться в запахе выхлопных газов, особенно если выбит катализатор;
  • двигатель начинает работать неустойчиво, заметнее всего на малых (холостых) оборотах;
  • снижается динамика разгона автомобиля, а также мощность его двигателя;
  • на приборной панели активируется сигнальная лампа Check Engine, а при сканировании ошибок их номера будут связаны с датчиком фаз, например, ошибка p0340;
  • в момент запуска двигателя в 3…4 секунд стартер крутит двигатель «в холостую», после чего мотор запускается (обусловлено это тем, что на первых секундах электронный блок управления не получает никакой информации от датчика, после чего автоматически переходит в аварийный режим, основываясь на данных, поступающих от датчика положения коленчатого вала).

Кроме вышеперечисленных признаков, часто при выходе датчика фаз из строя возникают проблемы с системой самодиагностики автомобиля. В частности, в момент запуска водитель вынужден крутить стартером несколько больше времени, нежели обычно (как правило, 6…10 секунд, в зависимости от модели машины и установленного на ней двигателя). А в это время происходит самодиагностика электронного блока управления, что приводит к формированию соответствующих ошибок и переводу двигателя в аварийный режим работы.

Неисправности датчика фаз на авто с ГБО

Отмечается, что при работе двигателя на бензине или дизельном топливе описанные выше неприятные симптомы проявляются не так остро, поэтому зачастую многие автолюбители длительное время используют автомобили с неисправным датчиком фаз. Однако, если ваш автомобиль оборудован газобаллонным оборудованием от четвертого поколения и выше (где используется собственная «умная» электроника), то двигатель будет работать с перебоями, и комфорт от вождения машины резко снизится.

В частности, значительно возрастет расход топлива, топливовоздушная смесь может быть обедненной или, наоборот, обогащенной, значительно снизится мощность и динамика двигателя. Все это происходит из-за рассогласованности работы программного обеспечения электронного блока управления двигателем и блоком управления ГБО. Соответственно, при использовании газобаллонного оборудования датчик фаз нужно менять сразу же после выявления его поломки. Использование машины с выведенным из строя датчиком положения распределительного вала вредно в данном случае не только для двигателя, но и непосредственно для газобаллонного оборудования и его управляющей системы.
