Датчики АБС: как проверить систему ABS

Сколько стоит на Мазда 3 замена датчика АБС: цены на оказание услуг и из чего они складываются

Формирование стоимости за ремонт машины – самый острый вопрос для владельца транспортного средства. Мы предлагаем действительно хороший ремонт по выгодной цене. Стоимость диагностики и замены датчика АБС зависит от нескольких факторов:

В каком именно месте расположено устройство считывания информации, на сколько затруднен доступ к нему. Какие детали придется снять, чтобы подобраться к датчику в плотную.
Количество времени, которое придется потратить на замену оборудования.
Срочность проводимых операций. Мастеру за выход во вторую смену требуется доплата.
Модель и марка автомобиля. В дорогих джипах или седанах процесс съема и наладки датчика происходит сложнее, чем в бюджетных транспортных средствах.
Переделка неудачного ремонта. Пытаясь сэкономить, владелец пытается сам отремонтировать машину. Это приводит к созданию дополнительных трудностей для последующего правильного ремонта в автосервисе

Посадочное гнездо может по неосторожности загнуться или контактная группа вовсе отломится, мастеру придется все это исправлять.

На стоимость услуги по замене АБС не может повлиять цена самого датчика. Измеритель можно приобрести в автосервисе или привезти с собой, если в нашем наборе такого не окажется. Следует помнить, что параметры новой детали должны полностью совпадать со старой. Посадочное гнездо, длина и количество подсоединяемых проводов.

Как проверить датчик АБС

Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.

Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.

Работа абс на автомобиле

При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.

При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.

Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.

Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.

Устройство датчика абс

Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.

Неисправности датчика абс

Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».

Проверка датчика абс

При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.

Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.

Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.

Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.

К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.

Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.

Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик — это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Проверка колеса — следующий этап: меняющееся сопротивление означает, что датчик исправен и не нуждается в замене. Обнаруженные обрывы необходимо устранить: любой разрыв исправляется методом спайки, но ни в коем случае не скрутки, что позволяет свести вероятность появления новых обрывов и начала процесса окисления к минимуму.

Если диагностика датчика АБС показала, что он неисправен и не подлежит ремонту, его нужно отсоединить и заменить на новый. Как правильно проверить датчик АБС на работоспособность, чтобы предотвратить появление отказов в его работе в ближайшем будущем? Для этого надо осмотреть контакты устройства и убедиться в исправном состоянии проводки: второй по популярности причиной неправильной работы узла является нарушение её целостности.

Если загорелась лампочка ABS, упростить диагностику блока и сэкономить средства на поездке в автосервис поможет специальная диагностическая система, дающая возможность провести проверку даже неспециалисту: после её запуска на экране появятся коды ошибок. Узнать, что они означают, можно с помощью прилагаемой к прибору инструкции.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

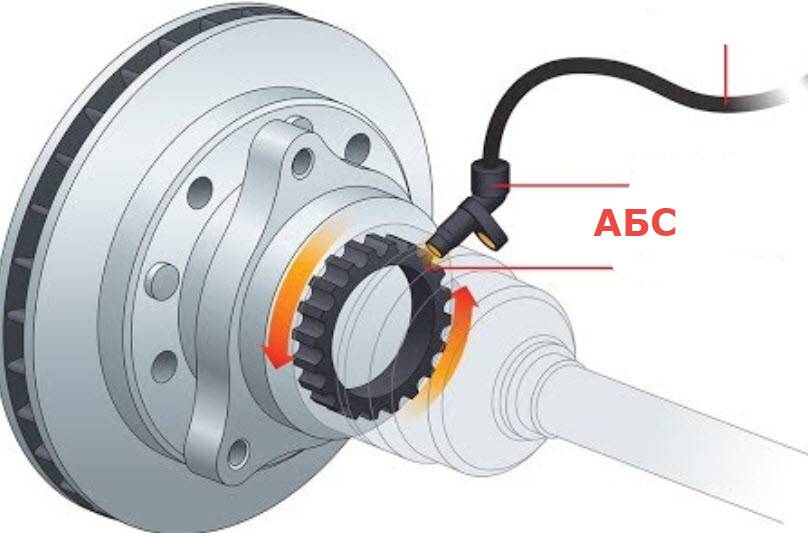

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Как выполняется проверка?

Если на приборной панели горит ошибка ABS или тормозной системы, то не всегда причина кроется в самом датчике ABS. Что бы точно выявить причину неисправности рекомендуется провести комплексную диагностику автомобиля. Для экономии бюджета и времени наиболее предпочтительным вариантом будет самостоятельная диагностика с помощью ODBII сканера.

Если бюджет ограничен и вы не хотите тратить больших сумм на приобретение устройства, рекомендуем обратить внимание на адаптер корейского производства Scan Tool Pro Black Edition. Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему)

Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени

Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему). Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени.

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

  1. Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
  2. Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.
  3. Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
  4. Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
  5. Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
  6. Операцию повторите на всех колесах.

На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Принцип работы датчика АБС

Датчик ABS – электромагнитный. То есть в него встроены индуктивность и магнитный сердечник, которые реагируют на сигнал, поступающий при вращении колес.

Автолюбители со стажем знают, что при торможении на скользкой дороге на педаль тормоза следует нажимать прерывисто, чтобы исключить блокировку колес, следовательно, что может привести к неуправляемости  автомобиля.

В принципе, такую функцию выполняет блок ABS. Он не дает заблокировать колеса. Если диагностика показала на неисправность датчика АБС, сначала следует убедиться в его работоспособности.

Конкретно компьютерная диагностика может показать неисправности «обрыв или короткое замыкание» или «отсутствие сигнала». И в том и в другом случае может быть виноват датчик ABS.

Помощь осциллографа

Осциллограф позволяет с высокой точностью замерять уровень сопротивления, обнаруживая сбои в тормозах. Единственный минус – аппаратура довольно дорогая, не каждая автомастерская способна закупить ее. АБС в своем функционировании рассчитывает на сведения, поступающие с датчиков индуктивного характера, устанавливаемые на ступицах. При резком торможении на ЭБУ не поступит сигнал с одного колеса. Он теряется, поскольку подразумевается блокировка покрышки. Она отдает сигнал электромагнитным клапанам для сброса гидравлического давления на пару секунд и для разблокирования колеса до того момента, пока блок не заметит возврат сигнала.

Именно поэтому неоценима роль датчиков. Они работают практически одинаково с датчиками коленвала. Колебание синусоидной формы отражается на экране осциллографа. С его помощью можно узнать о возникших вследствие механического удара на гребенках ступицы повреждениях, увидеть стертость магнитного напыления в системах индуктивных датчиков.

Перед работой обязательно поднятие авто на домкрате. Программу «Осциллограф» можно скачать в интернете и установить на ноутбук. Чем быстрее вращаем колесо, тем больше колебаний.

Читайте НАС ВКонтакте

Как проверить датчик АБС

Проверить работоспособность датчика скорости можно, связавшись со специалистом автосервиса или самостоятельно:

  • Никаких специальных устройств;
  • Мультиметр;
  • Осциллограф.

Тестером (мультиметром)

Помимо измерительного прибора вам потребуется описание функциональных возможностей данной модели. Последовательность выполняемых работ:

  1. Автомобиль устанавливается на платформу с ровной ровной поверхностью, фиксируя ее положение.
  2. Колесо снимается для свободного доступа к датчику.
  3. Вилку для подключения отсоединяют от общей разводки и очищают от грязи. Колпаки задних колес расположены в задней части салона. Чтобы обеспечить к ним беспрепятственный доступ, необходимо снять подушку заднего сиденья и сдвинуть коврик со звукоизолирующими ковриками.
  4. Производится визуальный осмотр соединительных проводов на отсутствие потертостей, разрывов и нарушений изоляции.
  5. Мультиметр установлен в режим омметра.
  6. Контакты датчика подключаются к щупам устройства и измеряется сопротивление. Скорость чтения можно посмотреть в инструкции. Если нет справочника, то за норму принимаются показания от 0,5 до 2 кОм.
  7. Проводку необходимо окольцевать, чтобы исключить возможность короткого замыкания.
  8. Чтобы убедиться, что датчик работает, прокручивается колесико и отслеживаются данные с устройства. Показание сопротивления изменяется при увеличении или уменьшении скорости вращения.
  9. Переведите прибор в режим вольтметра.
  10. При движении колеса со скоростью 1 оборот / с напряжение должно быть 0,25-0,5 В. С увеличением скорости вращения напряжение должно возрастать.
  11. Наблюдая за временем, проверьте оставшиеся датчики.

Оптимальным считается сопротивление от 0,5 до 2 кОм на выводах датчика АБС

По измеренным показателям сопротивления определяется исправность датчиков:

  1. Показатель снижен по сравнению с нормой: неисправен датчик;
  2. Сопротивление стремится к нулевому витку в индукционной катушке или соответствует ей;
  3. Изменение данных сопротивления при перегибе проводки — повреждение жил проводов;
  4. Сопротивление стремится к бесконечности: обрыв провода датчика или индукционной катушки.

Перед проверкой целостности проводки необходимо знать распиновку разъема модуля управления. После этого :

  1. Разомкните соединения датчика и блока управления;
  2. Согласно распиновке все жгуты поочередно окольцованы.

Осциллографом

  1. Отсоедините разъем устройства и очистите его от грязи.
  2. Осциллограф подключается к датчику через контакты.
  3. Хаб прокручивается со скоростью 2-3 об / с.
  4. Записывается график изменения сигнала.
  5. Аналогичным образом проверяется датчик на другой стороне оси.

Осциллограф дает наиболее полную картину работы датчика антиблокировки

Датчики исправны, если:

  1. Фиксированные амплитуды колебаний сигнала на датчиках оси идентичны;
  2. Кривая графика плавная, без видимых отклонений;
  3. Высота амплитуды стабильна и не превышает 0,5В.

Без приборов

Правильное функционирование датчика можно определить по наличию магнитного поля. Для этого на корпус датчика прикладывается любой стальной предмет. Когда зажигание включено, его нужно притянуть.

Также необходимо осмотреть корпус датчика, чтобы убедиться в его целостности. На проводке не должно быть потертостей, разрывов изоляции, окислов. Разъем датчика должен быть чистым, а контакты — не окисленными.

Самые распространенные неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, но среди часто встречающихся можно выделить четыре.

  1. После запуска двигателя и программы диагностики ABS высвечивается ошибка, а вся система отключается . Как правило, это происходит при обрыве проводов, ведущих к датчикам колес либо ошибке в блоке контроллера.
  2. После поворота ключа зажигания система АБС проходит самотестирование, но после этого самостоятельно деактивируется. Причиной такого нелогичного поведения чаще всего становятся окисленные контакты, их плохом соединении, проблемах с питанием системы или замыканием некоторых колесных датчиков на массу.
  3. Запуск двигателя и программы диагностики АБС выявляет наличие ошибки, но система продолжает оставаться активной – такое поведение практически всегда говорит о том, что неисправен один из датчиков на колесах либо оборван ведущий к нему провод.
  4. АБС не запускается совсем. Если исключить проблемы с аккумулятором и центральным блоком, виновником могут оказаться провода, слишком большой люфт подшипников ступиц, сломанный или надломленный ротор датчика.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

  1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
  2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
  3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

«>

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

  1. В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
  2. Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
  3. Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Важно! Если работоспособность одного либо нескольких датчиков будет нарушена, АБС откажет целиком, поскольку электронный блок не сможет сравнивать поведение колес. Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы

В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Как работает АБС

С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему начали устанавливать в 1970-х годах. Система ABS включает в себя блок управления, блок управления гидравликой, колесные тормоза и датчики скорости.

Основным устройством АБС является блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и оценивает их. Полученные данные анализируются, и система делает вывод о степени пробуксовки колес, об их замедлении или ускорении. Обработанная информация отправляется в виде сигналов на электромагнитные клапаны гидроагрегата, который выполняет задачу управления.

Давление подается от главного тормозного цилиндра (ГТЦ), который обеспечивает возникновение прижимной силы в тормозных цилиндрах суппортов. Благодаря толкающей силе тормозные колодки прижимаются к тормозным дискам. Вне зависимости от ситуации и усилия водителя, нажимающего на педаль тормоза, давление в тормозной системе будет оптимальным. Преимущества системы заключаются в том, что каждое колесо анализируется и выбирается оптимальное давление, что предотвращает блокировку колес. Полное торможение происходит из-за давления в системе срабатывания тормозов, контролируемой АБС.

Так работает АБС. На автомобилях с задним и полным приводом имеется только один датчик касания, который находится на дифференциале заднего моста. Информация о возможности блокировки снимается с ближайшего колеса, и команда на необходимое давление передается на все колеса.

Устройство, управляющее электромагнитными клапанами, может работать в трех режимах:

  1. При открытом впускном клапане и закрытом выпускном отверстии устройство не препятствует повышению давления.
  2. Впускной клапан получает соответствующий сигнал и остается закрытым, при этом давление не меняется.
  3. Выпускной клапан получает сигнал уменьшения давления и открывается, в то время как впускной клапан закрывается, а давление снижается, поскольку обратный клапан срабатывает.

Благодаря этим модальностям снижение и повышение давления происходит постепенно. В случае возникновения проблемы система ABS отключается, и тормозная система работает без ее участия. На панели приборов соответствующий индикатор выдает проблемы с АБС.

Как устранить обнаруженные неисправности

Как только диагностические меры увенчались успехом, и проблема найдена, возникает необходимость устранения неисправного элемента системы. Если дело касается датчика АБС или импульсного кольца, говорить о восстановлении их работоспособности не приходится.

В данном случае они как правило подлежат замене. Исключением может стать тот случай, когда рабочая поверхность датчика попросту загрязнилась в ходе длительной эксплуатации. Для этого будет достаточно очистить его от окислов и частиц грязи. В качестве чистящих средств желательно воспользоваться обычным мыльным раствором. Использование химических препаратов крайне нежелательно.

Если причиной сбоя явился блок управления, его реанимация в ряде случаев может вызвать серьезные затруднения. Тем не менее, его всегда можно вскрыть и при визуальном осмотре оценить масштабы катастрофы. Демонтаж крышки необходимо производить аккуратно, во избежание повреждения рабочих элементов.

Нередко случается так, что в результате вибрации контакты одного из выводов попросту утратили жесткость. Чтобы вновь припаять их к плате не нужно иметь семь пядей во лбу. Для этого достаточно обзавестись хорошим импульсным паяльником или же паяльной станцией.

При проведении пайки, важно помнить, что керамический изолятор блока очень чувствителен к перегреву. Поэтому в данном случае нужно позаботиться о том, чтобы на него не оказывалось повышенного термического воздействия

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

  • включение контрольной лампы системы на ходу;
  • устойчивое блокирование колес при интенсивном торможении;
  • отсутствие звуков, свидетельствующих о работе АБС (вибрация педали тормоза);
  • появление в памяти электронной системы кодов ошибок, относящихся к АБС.

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Типы датчиков

На автомобилях встречаются два вида датчиков:

  • пассивный датчик, построенный на основе катушки;
  • активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Принцип работы сенсора вращения колеса

Такое устройство, как датчик АБС, не может иметь примитивную единую конструкцию. Существует как минимум четыре вида исполнения:

  • Пассивные датчики применяются на недорогих автомобилях, на которых установлена только система АБС.Катушка с магнитным сердечником создает постоянное магнитное поле. Когда мимо сердечника проходит металлический предмет, поле меняется, и вырабатывается электроток. В качестве металлического предмета выступают зубья колеса. Преимущество такого датчика — низкая стоимость и высокая надежность. Кроме того, на работоспособность не влияют внешние магнитные поля. Питание не требуется, корпус прочный, не подвержен механическому воздействию. Замена такого датчика АБС может не потребоваться в течение всего срока эксплуатации автомобиля.
  • Как работает простейший датчик на эффекте Холла? Постоянный магнит формирует магнитное поле, проходящее через датчик Холла (на схеме — ИС Холла).В момент прохождения мимо его зубца шестерни, вырабатывается электрический импульс. Он регистрируется модулем управления АБС. Такие датчики относительно надежны, но могут выйти из строя по причине наличия электросхемы. Характеризуются высокой точностью, работают практически в любом диапазоне скоростей.
  • Как устроен датчик с магнитным кодирующим устройством? Принцип работы основан на изменении сопротивления датчика при прохождении через него переменного магнитного поля.Обеспечивается высокая точность, датчик компактный, может находиться в любом узле ступицы колеса. Устанавливается в автомобилях, в которых помимо антиблокировочной системы, применяется противозаносная и помощи спуска с горы.
  • Анизотропные магниторезистивные датчики относятся к комбинированным устройствам, и сочетают в себе сразу две технологии. Датчики Холла и резистивные сенсоры дублируют и дополняют друг друга.При этом обеспечивается высокая точность и надежность срабатывания. Ремонт такого датчика невозможен, по причине высокой сложности исполнения. Стоимость также большая: на безопасность приходится платить.

Несмотря на различие в конструкции, у всех моделей есть общая черта: они располагаются в ступицах колес. Проверка датчика начинается с поиска места установки. Найти его нетрудно: к ступице идет всего один провод: он подключен к разъему искомого устройства.

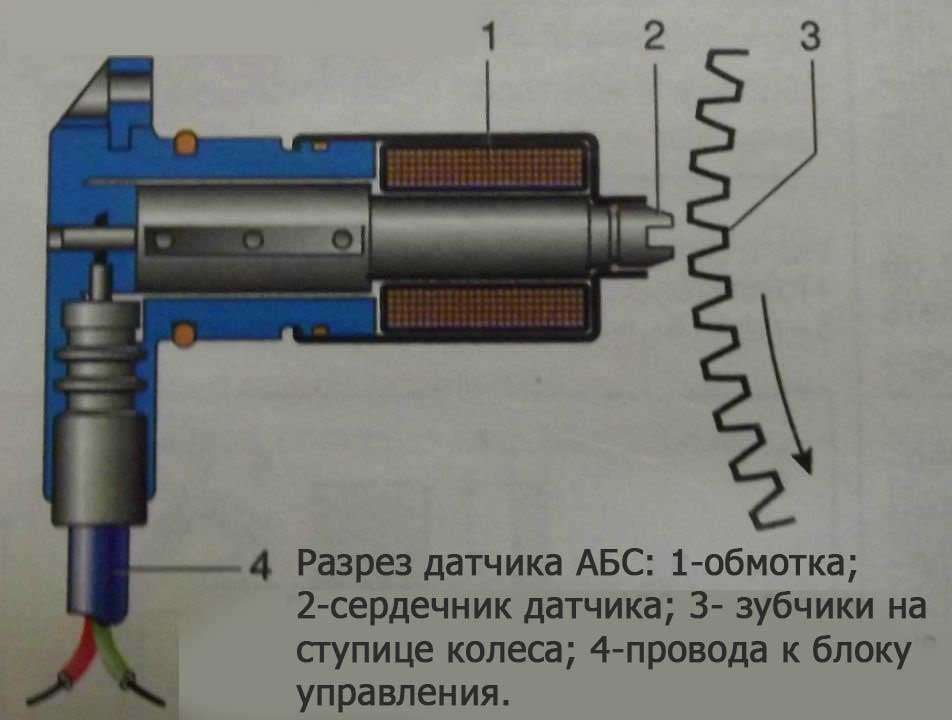

Конструкция элемента индуктивного типа

Поскольку самыми распространенными являются индуктивные датчики, то в дальнейшем будет рассматриваться именно их конструкцию.

Состоит такой датчик из индуктивной катушки, внутрь которой помещен магнитный сердечник. Устанавливается он рядом с зубчатым импульсным кольцом, но так чтобы между ними имелся определенный зазор.

При вращении колеса через магнитное поле, создаваемое сердечником, проходят зубья кольца, что влияет на магнитный поток, из-за этого в обмотке катушки меняется значение переменного напряжения.

В результате скорость вращения колеса, а вместе с ним и импульсного кольца, влияет на частоту и амплитуду колебаний выходного напряжения на катушке. Эти параметры и подаются на «мозги», в результате чего ими оценивается скорость замедления колеса.

Проблемы хоть с одним из датчиков АБС, могут привести к полному отключению системы. И хоть тормозная система на авто будет работать, но об эффективности торможения и безопасности, которое давала ABS, можно забыть.

Проверка тестером

Для проведения диагностики датчика ABS, например, на автомобиле Тойота, с помощью мультиметра (тестера) требуется:

  1. Приподнять машину с помощью домкрата (или установить на подъёмнике);
  2. Снять сначала колесо, а затем крышку управляющего блока;
  3. Отсоединить разъёмы контроллеров;
  4. Подключить мультиметр сначала к специальным проводам (ПИН), а затем к контактному разъёму датчика.

Теперь можно выполнять тестирование, которое заключается в замерах сопротивления на контактах. Сначала электрическую цепь проверяют на наличие короткого замыкания. После этого проверяющему следует вручную крутить колесо и считывать показания прибора – сначала в режиме омметра, затем, используя его как вольтметр. Значения всех параметров должны соответствовать информации из пособия по ремонту данного транспортного средства.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока. Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.

https://youtube.com/watch?v=Hez9SOqQZBo

Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.

В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
