Система ABS автомобиля

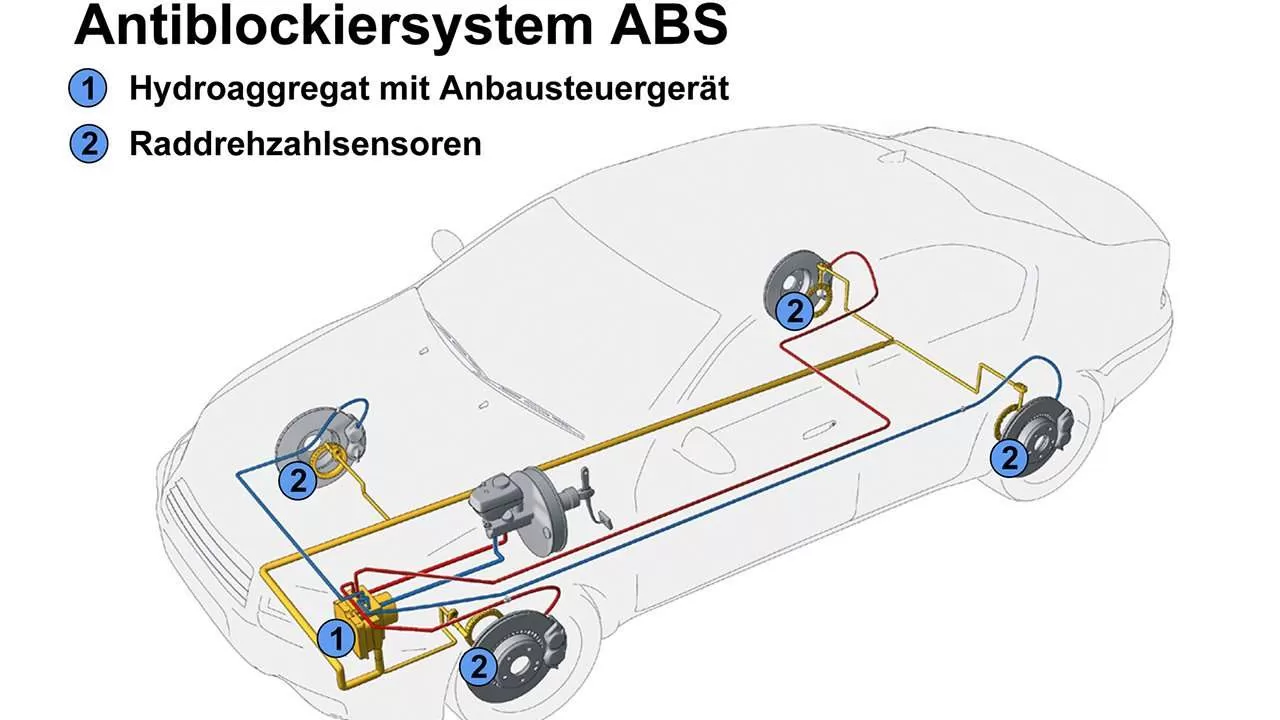

Схема работы ABS

Выделяются 3 фазы срабатывания антиблокировочной системы (абс):

  • сбрасывание давления внутри рабочего цилиндра;
  • удерживание давления внутри этого же цилиндра;
  • повышение давления.

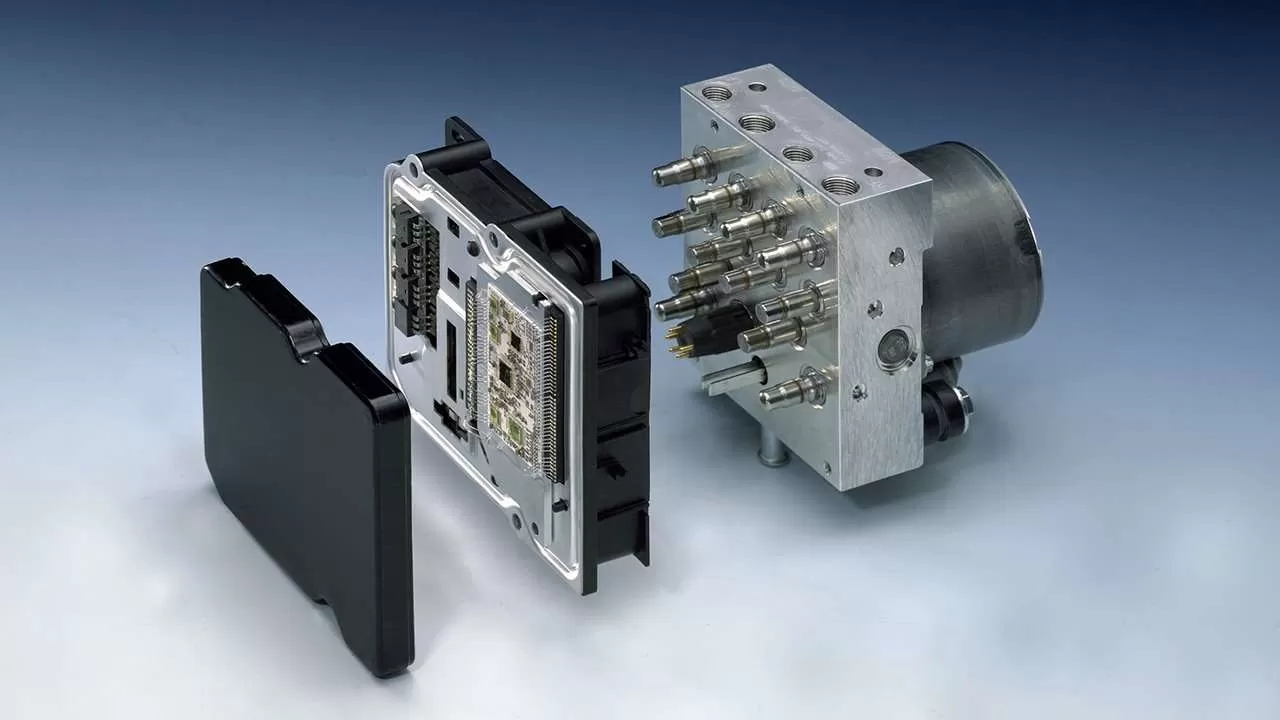

Заметим, что установка гидравлического блока на авто происходит позади основного тормозного цилиндра, а с помощью электромагнитных клапанов осуществляется управление нагнетанием жидкости внутрь цилиндра.

Работа связана с определением частоты оборотов колеса. Когда начинается процесс торможения (водитель нажимает на педаль), происходит определение частоты вращения колеса антиблокировочной системой. При прекращении вращения колеса и начале скольжения, сигнал подаётся на скоростной датчик. После чего блок управления инициирует открытие выпускного клапана. Тормозная жидкость прекращается поступление внутрь тормозного цилиндра. После начала оборотов колеса и достижения такой скорости его вращения, которая превышает заданный лимит, происходит закрытие выпускного и открытие впускного клапана благодаря ABS. Если торможение продолжается, происходит повторение всех этапов вплоть до полной остановки автомобиля.

ABS делят на 3 типа:

  • 2-канальная ABS осуществляет контроль тормозного усилия для передних колес одновременно. Этот вид антиблокировочной системы является самым простым и дешёвым, однако он мало эффективен.
  • 3-канальная ABS контролирует тормозное усилие по отдельности на передних колесах и на заднем мосту.
  • 4-канальная ABS осуществляет контроль блокирования каждого из колёс, причём относительно каждого отдельного колеса электроника осуществляет определённые действия для коррекции. Такой тип системы является самым дорогим и сложным.

Закрытая система с 33-ходовыми электромагнитными клапанами

Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

На рисунке а, б и в представлен процесс регулирования для каждого колеса.

В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.

Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.

Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.

Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.

При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.

Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.

На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.

При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.

Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.

Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.

Функция сигнальной лампы проверяется блоком управления через контакт 29.

Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.

Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.

Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).

Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.

В чем секрет работы ABS

Важно знать по какому принципу работает АБС, ведь она имеет тесную связь с системой управления, а это значит, что соответственно и с уровнем безопасности автоводителя и пассажира. Итак, основная идея работы системы состоит в том, что когда водитель жмет педаль тормоза, происходит мгновенный контроль, а также на колеса перераспределяется тормозное усилие

Посредством этого, автомашина управляема в любых условиях, и достигается эффект снижения скорости. Однако нельзя полагаться только на различные дополнительные системы потому, что водителю следует освоить собственный автомобиль – длину тормозного пути и поведение в экстренных ситуациях. Рекомендуется протестировать способности автомобиля на специализированных автодромах, для того, чтобы в будущем предотвратить щекотливые ситуации на дороге.

Еще существуют некоторые особенности работы АБС. Например, когда шофер решил прекратить движение автомашины, оснащенной системой ABS, то при нажатии педали тормоза ощущается легкая вибрация на педали, и может слышатся сопровождающий звук похожий на «трещотку». Вибрация и звук – это признак того, что система заработала. Тем временем датчики выполняют считывание показателей скорости, а блок управления обеспечивает контроль давления внутри тормозных цилиндров. Таким образом, не позволяет блокировку колес, а притормаживает быстрыми рывками. Благодаря этому, обороты автомобиля падают, и при этом не идет в занос, что позволяет управлять транспортным средством до самой остановки. Даже при скользкой дороге, с системой ABS, водителю необходимо только держать под контролем направление автомобиля. Такое идеальное и управляемое торможение возможно только благодаря системе АБС.

Следует подчеркнуть следующие этапы действия:

  1. Сбрасывание давления в тормозном цилиндре.
  2. Поддержка беспрерывного давления в цилиндре.
  3. Увеличение давления до соответствующего уровня в самом тормозном цилиндре.

Контролирование, а также рабочие процессы системы торможения автомашины выполняются в согласии с информацией, которая поступила на блок управления АБС от скоростных датчиков.

При процессе торможения, ABS расшифровывает информацию с датчиков частоты вращения колес, благодаря которой равномерно падает скорость транспортного средства. В случае остановки любого колеса, сигнал моментально отправляется с датчиков скорости к блоку управления. Приняв такой сигнал, модуль управления снимает блокировку благодаря активации выпускного клапана, который блокирует вход жидкого вещества в колесный тормозной цилиндр. В этот момент насос возвращает жидкость в гидроаккумулятор. Когда обороты колеса увеличатся до допустимой скорости, то блок управления даст команду прикрыть выпускной и открыть впускной клапан. После этого запускается насос, который будет нагнетать давление в тормозной цилиндр, в результате чего колесо будет дальше притормаживать. Эти процессы осуществляются мгновенно, и длятся до окончательной остановки транспортного средства.

Обсуждаемая суть работы АБС, представляет самую новую четырехканальную систему, в которой происходит контроль всех колес транспортного средства.

Врождённые недостатки АБС

АБС в тех же условиях быстро придёт к выводу о чрезвычайно скользкой дороге и практически полностью запретит работу тормозов. Выход из ситуации может быть только одним — отключать систему вручную или автоматически. Применяются разные способы: введение нижнего порога скорости срабатывания, ручное управление путём выставления конкретного типа дорожного покрытия или даже попытки регулировать работу при движении на подъёмах и спусках.

Наличие АБС делает практически невозможными правильную замену в автомобиле тормозной жидкости и прокачку системы без наличия дилерского сканера со специальной управляющей программой. Трудно сказать, является ли это недостатком. Всё же тормоза — тема очень серьёзная, и отдаление их от самодеятельного вмешательства повышает безопасность. Заводская программа, имея возможность управлять насосом и клапанами в строго определённой последовательности, способна тщательно удалить все остатки старой загрязнённой и насыщенной водой жидкости из самых труднодоступных мест. Простой прокачкой с помощью педали этого не добиться.

Видео: ABS что это? Антиблокировочная система автомобиля.

Вам также будет интересно почитать:

Онлайн аукцион авто Японии

Недостатки и преимущества Шевроле Ланос

Как оживить аккумулятор автомобиля

Volkswagen Tiguan нового поколения

Стоит ли покупать BMW 6-й серии 2019? Вот некоторые причины за и против

Стоит ли покупать Ford Escape 2019 года? Вот некоторые причины за и против

Что делать, если двигатель автомобиля начал постепенно есть масло

BMW — история автоконцерна

Принцип действия антиблокировочной системы

Принцип действия такой антиблокировочной тормозной системы за последние несколько десятков лет фактически не изменился. При торможении от блока управления поступает сигнал к цилиндрам тормозов, после чего рабочая жидкость проходит по впускным каналам. Такое давление тормозной жидкости передается через электромагнитные клапаны к каждому колесу что и позволяет эффективно замедлять транспортное средство. В том случае, если блок управления определяет опасность блокировки колеса, то электромагнитному датчику поступает соответствующий сигнал, он закрывается, что в свою очередь предупреждает торможение и блокировку колес автомобиля.

Любое даже самое лёгкое и простое торможение в автомобиле, оснащенным системой ABS, проходит под контролем автоматики. В зависимости от того, с какой интенсивностью вы нажимаете на педаль тормоза и от положения колес, система принимает решение на открытие или закрытие электромагнитных клапанов. Подобные системы с использованием датчиков ABS и электромагнитных клапанов отличаются простотой конструкции, поэтому они надежны и долговечны. Проблемы лишь могут доставлять датчики, которые часто повреждаются противогололедными реагентами, и требуют соответствующей замены.

В тот момент, когда система ABS срабатывает и распускает колеса, автовладелец чувствует в этот момент пульсацию педали тормоза. Такая пульсация происходит при быстром открытии и закрытии электромагнитных клапанов, что необходимо для соответствующего замедления и предупреждения блокировки колес.

Советы по эксплуатации антиблокировочной системы

Современные антиблокировочные системы – это долговечные и надежные узлы, которые не требуют какого-либо специального обслуживания. Необходимо лишь время от времени проверять работоспособность датчиков в колесах и при необходимости производить их замену.

Не следует перегревать блоки управления или заливать их водой.

В том случае, если требуется варить металл в автомобиле или вам нужно подключиться в бортовой системе электросистеме автомобиля, проводка ABS должна быть отключена.

Следите за состоянием контактов на генераторе, что предупредит короткие замыкания и выход из строя датчиков.

Избегайте подсоединения аккумулятора вашего автомобиля к другому транспортному средству.

Не следует разделять электрические разъемы датчиков при включенном зажигании и работающем двигателе.

В том случае, если отмечаются неисправности системы ABS, то на приборной панели загорится соответствующая контрольная лампа. Автомобиль в данном случае будет эффективно тормозить, но при чрезмерном усилии на педали тормоза колёса будут блокироваться, что может привести к заносу. Поэтому если отмечаются какие-либо неисправности ABS, необходимо учитывать это и тормозить плавно и аккуратно, а при возможности следует как можно скорее обратиться в соответствующие СТО за выполнением ремонтных работ.

15.02.2018

Проблемы при эксплуатации абс

Несмотря на кажущуюся надежность abs иногда с ними все-таки возникают определенные проблемы.

Электронный блок управления выходит из строя очень редко. Однако антиблокировочная система тормозов, имеет свою ахиллесову пяту. Речь идет о колесных датчиках, которые расположены около деталей ступицы или полуосей.  Главная причина всех неисправностей не очень удачное месторасположение деталей.

Сбои в работе колесных датчиков могут быть даже весьма незначительным причинам:

  • Сильные загрязнения ступиц или полуосей.
  • Большой люфт подшипников ступицы.

Узнать о том, что abs неисправна можно узнать по специальной контрольной лампе на приборной панели. Если она горит непрерывно, значит, абс не работает. Впрочем, сильно переживать не стоит. Тормоза у автомобиля в этом случае продолжат функционировать в штатном режиме, главное, в случае гололеда или дождя, давите на педаль рывками, чтобы автомобиль не попал в занос.

Если контрольная лампочка загорается во время движения. Первым делом остановитесь, заглушите двигатель и проверьте напряжение между клеммами аккумулятора. Если оно ниже 10,5, причина именно в аккумуляторе. Смело продолжайте движение, но при первой же возможности подзарядите аккумуляторную батарею. Если же лампочка периодически загорается и гаснет через несколько секунд. Вероятнее всего, причина в одном из контактов электроцепи abs. Постарайтесь загнать машину на смотровую яму как можно скорее и там проверьте все провода и зачистите контакты. Если не сумеете найти причину. Выход только один – отправляйтесь в специализированный автосервис.

Обслуживание

Как и любой автомобильный узел антиблокировочная система требует специализированного обслуживания. Только, если все мероприятия будут выполнены правильно и вовремя, abs будет действовать штатно и принцип его работы не изменится.

К примеру, перед заменой тормозной жидкости необходимо обязательно разрядить аккумуляторную батарею гидроблока абс. Делается это очень просто – достаточно при выключенном зажигании не менее 20 раз нажать на педаль тормоза и все.

И еще не забывайте о том, что включив зажигание, вы сразу же подключаете электрический насос  гидроблока абс. Если в этот момент система будет разгерметизирована, то жидкость из нее просто выдавит и придется заливать новую.

Однако этот метод можно использовать при прокачке системы – жмите на тормоза, до  тех пора пока из трубки не перестанут выходить пузырьки воздуха.

Ремонт

Самое главное если вы заметили какую-либо неисправность связанную с работой антипробуксовочной системы, можете смело опробовать методы ремонта указанные выше. Однако если они не помогают не стоит глубже вмешиваться в работу системы. Вы запросто можете по незнанию, что-нибудь испортить и тогда системе понадобится уже дорогостоящий ремонт, который существенно ударит по вашему карману.

Что такое ABS на автомобиле

Это система, препятствующая блокированию колес во время экстренного торможения или на скользкой поверхности. Опасность блокировки колес состоит в том, что в случае резкого нажатия на тормоз, водитель может потерять управление автомобилем. Известно, что при заблокированных колесах управлять машиной проблематично, она не слушается руля, а двигается по своей траектории за счет инерции и скольжения блокированных колес. В лучшем случае увеличится тормозной путь, в худшем – сорвется в неконтролируемый занос. Если они будут хоть немного вращаться, то можно свернуть в сторону, изменить направление движения и избежать столкновения.

Реклама:

Именно для предотвращения таких опасных ситуаций была создана антиблокировочная система (АБС). Она понимает, что если колесо резко прекратило вращение, а автомобиль сохраняет при этом скорость, то произошло экстренное торможение и нужно водителю помочь не потерять контроль над авто. Она ослабляет давление на тормозные механизмы этого колеса, разрешая ему вращаться, а не скользить по поверхности. Вы подумаете, что при этом увеличивается тормозной путь и столкновения не избежать, ведь колодки отошли от диска. Это не так, за считанные доли секунды она вновь сомкнет колодки, и механизм заблокируется. Если скорость транспортного средства остается выше определенного уровня, она вновь вступит в работу и «отпустит» тормоза, освободив колесо. Это процесс будет происходить до тех пор, пока авто не остановится или водитель не ослабит педаль тормоза.

По поводу тормозного пути на дорогах с разным покрытием, стоит поговорить отдельно. Да, она уменьшает его на асфальтированных дорогах, колеса не скользят, а планомерно замедляются. На грунтовых дорогах или покрытых рыхлым снегом, длина торможения будет выше, чем у автомобиля без «помощника». Это обусловлено тем, что при резком нажатии на тормоз, у авто, не оборудованном АБС, колеса блокируются, и перед ними образуется препятствие в виде снега или песка (щебня, грунта и т.д.). Эта своеобразная стена под покрышкой быстрее останавливает машину. Антиблокировочная система не дает колесам блокироваться, они не «собирают» перед собой насыпь из дорожного покрытия, которое помогало бы остановиться, они продолжают свободно вращаться. В этом случае тормозной путь увеличивается. Это наглядно продемонстрировано на видео ниже

Другие известные типы

  1. Одноканальный состоит из датчика, расположенного на заднем мосту, задача которого заключается в распределении тормозного усилия синхронно на четыре колеса. Такого рода система имеет всего одну пару клапанов, благодаря чему, одновременно варьируется давление полностью по всему контуру.
  2. Двухканальный – в ней осуществляется парный контроль колес, которые размещены по одной стороне.
  3. Трехканальный состоит из трех датчиков скорости: один вмонтирован на заднем мосту, а остальные вмонтированы на передних колесах в отдельности. В упомянутом виде системы находится три пары клапанов (впускной и выпускной). Действие этого вида ABS состоит в индивидуальном контроле передних колес и в паре задних.

Сравнив разные типы АБС, можно заключить, что их отличие проявляется только в разном количестве самих клапанов и датчиков контроля скорости. Однако суть системы в транспортном средстве, а также порядок протекающих процессов идентична у всех видов систем.

КАБИНЕТ ТЕРАПЕВТА

У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.

Ошибки модуля управления.

Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.

Ошибки датчиков скорости колес.

Другие типы ошибок.

Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.

ABS – это антиблокировочная система тормозов. Из названия сразу становится понятным ее предназначение. Но как же она работает?

Для чего нужна ABS

Каждый водитель знает, что во время торможения рано или поздно может наступить момент, когда колеса перестают вращаться и автомобиль начинает идти юзом. Такая ситуация опасна тем, что машина становится неуправляемой. Колеса, которые не вращаются, даже если их повернуть рулем, не смогут изменить траекторию движения автомобиля.

Блокировка колеса возникает тогда, когда сила торможения превышает коэффициент сцепления шины с дорогой. Этот момент возникает каждый раз в разное время и на льду наступит гораздо раньше, чем на сухом асфальте. Поэтому торможение во время гололеда (да еще экстренное!) превращается в весьма сложное задание.

Чтобы облегчить вождение автомобиля в сложных погодных условиях, была разработана антиблокировочная система тормозов.

Как работает ABS

Принцип работы антиблокировочной системы весьма прост – она способна обнаруживать блокировку одного или нескольких колес и, когда это происходит, «отключает» тормоза. Это равносильно тому, как если бы Вы отпустили педаль тормоза. Когда колесо снова начинает вращаться, ABS регистрирует начало вращения и вновь «включает» торможение…

Главная «фишка» всех этих действий в том, что ABS отключает и включает тормоза до 30 раз в секунду! Во время работы системы педаль тормоза дрожит под ногой, а на некоторых автомобилях слышно стрекотание работающих клапанов. При этом колеса продолжают вращаться, автомобиль не теряет управление, а торможение происходит с максимальной эффективностью.

Устройство ABS

Антиблокировочная система тормозов имеет в своем составе весьма скромное количество крупных модулей. В их число входят датчики вращения колес, блок клапанов и управляющий блок. Все.

Датчики вращения служат для определения вращения колеса. Если вращения нет, но автомобиль движется, значит, колесо заблокировано. Сигнал с датчика приходит в управляющий блок, а он включает соответствующий клапан. Клапан перекрывает соответствующую тормозную магистраль, отключая тем самым тормоза. Соответственно, когда колесо начинает вращаться, сигнал идет по той же цепочке, но команда от управляющего блока отключает клапан. Подача тормозной жидкости возобновляется и торможение продолжается.

Антиблокировочные системы делятся на три вида:

1) Одноканальные. Простейшие ABS, способные управлять блокировкой и торможением только на всех колесах сразу. Малоэффективны в случаях, когда колеса разных бортов едут по разным покрытиям (классическая ситуация: под левыми колесами асфальт, а под правыми – лед).

2) Двухканальные. Работают с двумя тормозными контурами по отдельности. Если контуры распределены по бортам, то вращение колес будет регулироваться более эффективно, чем при одноканальной ABS

3) Многоканальные. Воздействуют на каждое колесо индивидуально. Такие ABS наиболее эффективны, поскольку способны управлять любым колесом именно так, как нужно в данный момент времени. Торможение будет отличным, даже если под всеми колесами будут совершенно разные покрытия.

Управляющий блок ABS имеет встроенную систему самодиагностики. Опрос датчиков и определение работоспособности системы обязательно происходит после включения зажигания. В это время на панели приборов обязан светиться специальный указатель. После нескольких секунд он так же обязан погаснуть. Если указатель продолжает светиться, значит, в ABS присутствует неисправность. Эксплуатировать автомобиль с неработающей антиблокировочной системой крайне нежелательно – нужно провести диагностику и ремонт.

Возможные неисправности

Если на приборной панели регулярно загорается соответствующий значок, то придется проверить, насколько исправен механизм. Среди мелких и наиболее распространенных поломок встречается засор датчиков или выпадение провода. Реже случается поломка элементов АБС и проникновение воздуха внутрь устройства.

Неисправности возникают при перегорании предохранителей или поломке датчиков, которые вращают колеса. Со временем они изнашиваются, поэтому в какой-то момент такая поломка обязательно проявится. Даже небольшое засорение приведет к временной неисправности механизма, но в таком случае его легко восстановить.

Антиблокировочная система тормозов сохраняет управляемость машины и сокращает тормозной путь при возникновении экстренной ситуации на дороге. Правильное использование устройства приведет к большей маневренности автомобиля даже на скользкой или неровной дороге, но на мягкой поверхности АБС бесполезна.

По мере развития автомобильной отрасли улучшаются и системы безопасности, поэтому модели последнего поколения уже способны самостоятельно определять тип покрытия. Это исключается основные ошибки механизма и позволяет влиять на подвеску авто.

Как вам статья?

Мне нравитсяНе нравится

Устройство и принцип работы

Давайте более подробно узнаем как работает ABS в автомобиле. Принципиальное устройство системы АБС достаточно простое.

Она состоит из датчиков, определяющих то, с какой скоростью вращается каждое колесо (они устанавливаются внутри ступицы). Модулятора, задачей которого является смена давления тормозной жидкости и блока управления. Это все, что входит в систему ABS.

Колёсные датчики непрерывно совершенствуются, становясь всё компактней и надёжней, и работая всё чётче. Когда-то такой датчик был только один, и устанавливали его на задний мост.

Затем датчиками стали снабжать также передние колёса. А в наши дни ABS в машине подразумевает оснащение датчиком каждого колеса отдельно и соединение этого датчика с индивидуальным модулятором.

Система антиблокировки (АБС) последних поколений не только следит за скоростью вращения колёс. Устройство ABS строго контролирует все составляющие общих показателей динамики автомобиля – как продольной, так и поперечной. Полученные данные система анализирует и соответственно корректирует давление в тормозной системе. А при необходимости может даже принудительно изменить силу тяги двигателя.

То есть, если в ходе маневра с торможением колесо буквально “стопорится” (и датчики определяют показатель угловой скорости, приближающийся к нулевому), об этом в доли секунды узнаёт управляющий блок системы, который немедленно принимает решение о том, что колесо необходимо “растормаживать”.

Для этого соответствующий модулятор ABS снизит давление тормозной жидкости и оперативно направит её избыток в гидроаккумулятор. И так будет продолжаться, пока колесо снова не станет управляемым и маневренным и успешно “зацепившись” за дорожное полотно снова не станет вращаться. Колесо разблокировано, его скорость снова повысилась?

Система АБС вернёт давление тормозной жидкости и будет снова притормаживать колесо. Это будет повторяться, пока автомобиль не остановится окончательно, или пока водитель не перестанет давить на тормоз. Если система не исправна, то в этом случае загорается лампочка аниблокировочной системы ABS на консоли приборной доски.

Технический прогресс постепенно делает вождение автомобиля всё более безопасным. Безусловно, система ABS на автомобилях, как и прочая “умная” электроника – это не абсолютное спасение от любых аварийных ситуаций и не замена мастерству вождения.

Однако доказано: правильно настроенная на полностью исправном автомобиле ABS позволяет сэкономить до четверти тормозного пути и даёт водителю шанс для успешного маневра. Это драгоценная возможность, которая уже спасла и ещё спасёт не одну жизнь!

Всем удачи и хороших тормозов!

Поделитесь информацией с друзьями:

Принцип работы и зачем нужна ABS

Антиблокировочная тормозная система не дает колесам заблокироваться при езде. И если в момент торможения это происходит, то лишь кратковременно, поскольку ABS сразу же снижает давление в тормозном канале, восстанавливая работоспособность колес. А если манипулировать с тормозом сильно и постоянно, то цикл блокировка/разблокировка будет осуществляться с регулярностью несколько раз в секунду.

Большинство водителей почему-то ошибочно считает, что АБС необходима исключительно для сокращения тормозной дистанции, в то время как ее предназначение заключается в том, чтобы машина управлялась во время даже экстренного торможения. Ведь у малоопытных автомобилистов есть привычка сильно нажимать педаль тормоза, что приводит к блокировке колес. Соответственно, автомобиль перестает слушаться руля, и транспортное средство продолжает двигаться прямолинейно. То есть до тех пор, пока не будет восстановлено сцепление с дорожным покрытием, совершить любой маневр невозможно. Именно эту проблему и помогает решать антиблокировочная система торможения, повышающая активную безопасность.

Однако это не все, ибо еще одной функцией АБС является обеспечение безопасного движения на поверхностях с неоднородным покрытием. Допустим, если одна сторона автомобиля попадает на лед или в лужу, а другая остается на сухом асфальте, то есть большой риск, что машина пойдет юзом и даже развернется. Причина этого эффекта в том, что одна сторона будет тормозить эффективнее другой. Чтобы такого дисбаланса не происходило, и нужна антиблокировочная система.

Главное преимущество системы ABS

На практике посредством многочисленных тестов было доказано, что система ABS позволяет достичь более короткого тормозного пути. У водителя машины повышается в несколько раз способность управлять транспортным средством, сохраняя чёткий контроль. Кроме того, система даёт возможность проводить манёвры даже в моменты резкого торможения. Сочетая два вышеописанных фактора, автомобиль, наделённый системой ABS, получает огромное преимущество перед обычными транспортными средствами.

Некоторые водители с большим стажем правильно тормозить умеют и без системы ABS. Они контролируют момент срыва колёс самостоятельно, как это делают мотоциклисты. Таким образом, ослабляется усилие при остановке на грани блокировки и торможение получается не резким, а прерывистым. Но такой эффект, получаемый при немалых затратах сил и энергии, сравним разве что с одноканальной ABS. А есть ещё, как известно, и многоканальное ABS, рассчитанное на контролирование тормозного усилия на каждое из колёс по отдельности. Такой вид ABS позволяет не только эффективно тормозить, но и стабилизировать поведение транспортного средства в сложных условиях. Например, при езде на снежной обледенелой дороге, когда сцепление колёс с дорожным покрытием неравномерно.

В любом случае для новичка-водителя даже одноканальное ABS станет отличным помощником. Он научится спокойно тормозить, не боясь о последствиях. Ему будет нужно просто приложить максимум усилия к тормозной педали или рукоятке, сохраняя при этом возможность манёвра.

Работа системы ABS в некоторых случаях, как и говорилось выше, приводит к увеличению тормозного пути

Это очень важно, к примеру, если ездить по зимним дорогам на летних шинах. Кроме того, на рыхлых поверхностях, таких как глубокий снег или гравий, заблокированные при торможении колёса зарываются глубоко в поверхность, а это даёт дополнительное замедление

Интересно, что на некоторых автомобилях ставят систему АБС, которая автоматически отключается. По сути, это очень удобно и эффективно. И даже ставится на некоторые модели ABS специальный алгоритм торможения, позволяющий достигать эффективного замедления без потери управляемости. То же происходит и при полной блокировке. Что касается типа поверхности, то он может быть установлен даже вручную водителем при помощи подключения специальных датчиков.
