Проверка датчика скорости на ВАЗ-2114 своими руками

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 установлен в приемном гнезде привода спидометра в верхней части корпуса МКПП. К нему есть доступ как сверху, при открытом капоте, так и снизу автомобиля, при установке его на смотровую яму.

ДС выполняет несколько функций, таких например, как:

  • передача данных на спидометр о скорости передвижения автотранспортного средства
  • поддержка нормальной деятельности РХХ
  • передача сигналов на ЭБУ для поддержания оборотов, соответствующих режиму езды

В связи с выполняемыми задачами он подключается к контроллеру и спидометру через монтажный блок в моторном отсеке. В электрической схеме ДС задействован через предохранитель, установленный в кабине, на реле вентилятора печки.

При неисправностях в линии датчика скорости на экране бортового компьютера автомобиля загораются следующие сигналы:

  • Р0500 — эта ошибка извещает об отсутствии сигнала от ДС
  • Р0503 — эта ошибка появляется на дисплее при неустойчивом, прерывистом сигнале от ДС

Появление подобных ошибок призывает водителя обратить внимание на это участок в электросхеме двигателя и часто их причиной является отсутствие или окисление контактов. Тем не менее, если проявляются и вторичные признаки отказа ДС, то возникает необходимость в его проверке или замене

К таким признакам может относиться:

  • неустойчивая работа или полный отказ указателя скорости на приборной доске
  • плавающие обороты на малом газу, возможно самовыключение двигателя
  • повышенный расход топлива
  • сниженная мощность силового агрегата

Эти признаки могут проявляться при отказах и в других системах автомобиля, например в топливной, однако при одновременном возникновении ошибки на дисплее компьютера и какого-нибудь из перечисленных признаков следует проверить работоспособность ДС.

  1. Первым делом необходимо проверить наличие контактов в цепях и на приборах, а также целостность проводки в электрической цепи ДС, прозвонив ее.
  2. Для проверки датчика без его снятия надо установить машину на ровную площадку, зафиксировать механическими колодками и с помощью домкрата поднять левое переднее колесо. Приготовленный заранее вольтметр подключить к контактам ДС и руками придать вращение поднятому колесу. Во время раскрутки колеса необходимо следить за показаниями вольтметра. Если напряжение и частота, показываемые прибором растут в соответствие с оборотами колеса, то датчик работоспособный.
  3. Не требуется снятия ДС и еще при одном способе. Заранее приготавливается «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС присоединятся контактные провода «контрольки». Если при раскрутке колеса лампочка загорается, то ДС исправен.
  4. Если прибегнуть к третьему способу, то в этом случае необходимо снять датчик и проверить с помощью вольтметра входное и выходное напряжение.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

  1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
  2. Поддержка оптимального функционирования регулятора холостого хода.
  3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки

Что означает

Р0500

Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости

Р0503

Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

  • На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
  • При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
  • Увеличивается расход горючего;
  • Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

  1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
  2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
  3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

https://youtube.com/watch?v=9zbNx0doWqs

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

  1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
  2. Поддержка оптимального функционирования регулятора холостого хода.
  3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки Что означает
Р0500 Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503 Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Датчик скорости автомобиля

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

  • На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
  • При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
  • Увеличивается расход горючего;
  • Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

  1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
  2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
  3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Датчики автомобилей ваз

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Причины поломки датчика скорости ВАЗ 2115

Причины, которые сразу можно выявить или выяснить только при помощи тщательной диагностики могут быть следующие:

  1. У регулятора может оборваться электроцепь.
  2. У устройства прерывается контакт с бортовой сетью.
  3. Выявляется неисправность механического привода.
  4. Датчик может попросту повредиться или износиться.

Диагностика работы датчика

Провести диагностику можно при помощи мультиметра, сначала демонтировав контроллер:

  1. Далее нужно произвести определённые настройки тестера, чтобы он работал с переменным напряжением.
  2. Затем нужно замкнуть щупы измерительного устройства на контактах. Первый щуп надо присоединить к контакту из приборки, а второй к части в области кузова машины.
  3. В передней части контроллера находится шток, когда он вращается, означает, что устройство включается. Для эффективной диагностики нужно прокрутить этот шток.
  4. Если шток отображает, что скачков нет, значит контроллер неисправен.

  Как подключить датчик движения ДД 009?

Снятие датчика скорости

У датчика скорости ВАЗ расположение рядом с дифференциалом – на дальней стороне коробки передач. В попытках демонтировать его необходимо быть уверенным, что все провода целы и правильно ли зафиксированы. Окислившиеся или загрязнённые контакты нужно почистить и покрыть специальной смазкой. Если же с проводами всё в порядке, то надо отключить аккумулятор и снимать контроллер.

Для этого пригодятся следующие инструменты:

  • отвёртки;
  • гаечные ключи на размеры 10 и 21;
  • плоскогубцы.

Для наибольшего удобства и для доступа к датчику сначала нужно снять адсорбер, открутив определённые гайки. Снять колодку с проводами можно сжав фиксатор. Далее необходимо снять сам датчик. Вынуть его целиком можно, используя гаечный ключ под номером 21. Затем можно заменить на новое устройство.

Главное быть с датчиком аккуратнее и сильно не сжимать его, потому что корпус у него хрупкий, сделанный из пластмассы. Пазы должны совпасть с втулками, иначе он будет ненадёжно зафиксирован. Далее следует заключительный этап – установка датчика. Его надо закрутить по часовой стрелке, главное сильно не утруждаться, чтобы он не треснул.

После замены датчика нужно обнулить ошибки ЭБУ, иначе будет по-прежнему отображаться ошибка, и замена не даст должного результата.

Часто бывает, что нет надобности демонтировать датчик скорости. Возможно, поломка произошла из-за плохого контакта с электросетью автомобиля. В данной ситуации необходимо просто поменять или почистить контакты.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Основная роль датчика скорости (ДС) заключается в получении информации о количестве оборотов, передаваемых с шестерен коробки передач на передние колеса автомобиля, а также передачи этих данных на электронный блок управления (ЭБУ).

Контроллер обрабатывает полученную информацию и передает ее на панель управления, тем самым информируя водителя о скорости передвижения и пройденном расстоянии.

Кроме этого, на основании этой же информации, ЭБУ рассчитывает необходимые пропорции для топливной смеси, подаваемой в цилиндры двигателя.

В автомобилях ВАЗ 2114 могут встречаться два типа датчиков скорости:

  • датчик с механическим приводом от шестерни КПП и тросовым приводом спидометра (имеет боковой отвод проводов и посадочное место для троса);
  • датчик с механическим приводом от КПП и электронным соединением с контроллером;

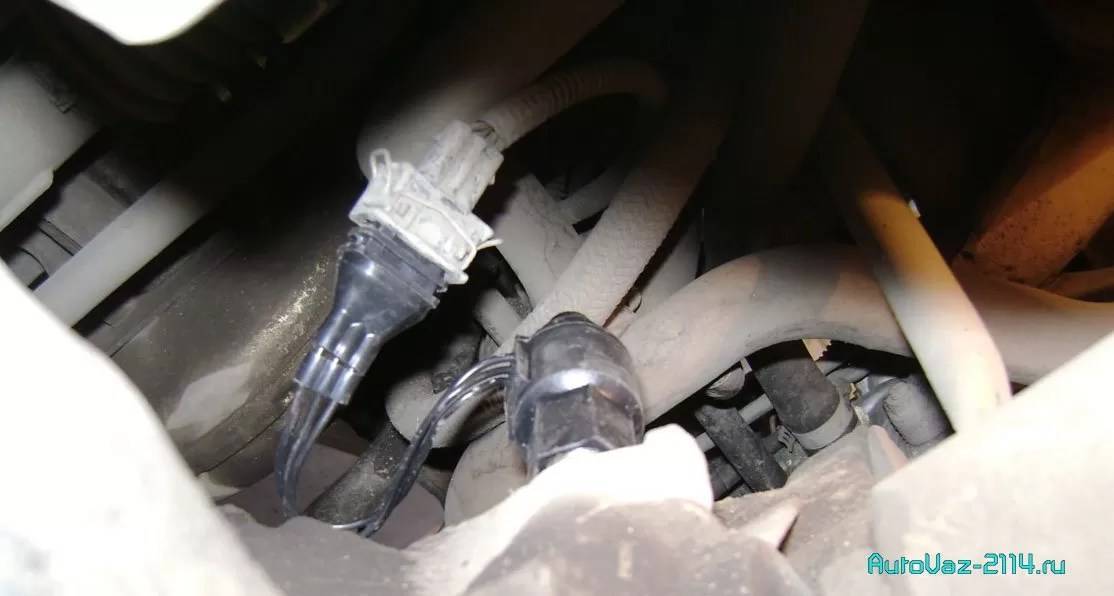

Датчик скорости расположен с тыльной стороны двигателя сверху на корпусе КПП.

Не работает спидометр на ВАЗ 2114

Не работает спидометр на ваз-2115: признаки, причины, замена датчика

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

  • Откройте крышку капота своего автомобиля;
  • Уберите адсорбер для удобства;
  • Найдите в районе ШТРУСа провод, идущий собственно на датчик;
  • Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

  • плоская и крестовая отвертки;
  • плоскогубцы;
  • набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Замена датчика скорости

Если дергается стрелка спидометра ВАЗ-2107, то необходимо заменить тросик или же износившиеся шестеренки, грани которых за время эксплуатации автомобиля уже износились. Это правило действует практических для всех автомобилей, которые оснащаются МКПП. В автоматическую коробку устанавливается датчик скорости. Давайте на примере «Акцента» рассмотрим процесс замены.

Для проведения работ нам понадобится купить оригинальные датчики скорости стоимостью 800-900 рублей за штуку. Из инструмента нужен ключ на 10 и 12, а также соответствующие головки. Всего датчиков два. Первый располагается сверху коробки, второй — снизу. Чтобы добраться до верхнего, необходимо демонтировать короб воздушного фильтра и снять АКБ с площадкой. После этого ключом на 10 выкручиваем старый и устанавливаем новый. Нижний датчик находится за левым колесом. Чтобы добраться до него, нужно снять защиту коробки и переднюю часть подкрылка.

Типы устанавливаемых измерителей

Замена датчика скорости своими руками для ваз 2115 мало, чем отличается от замены на любом автомобиле «десятой серии» (например ВАЗ 2110-2112), а так же серии «Самара» (ВАЗ 2113-2115), и новинках, таких как Лада Калина, Гранта либо Приора. Сам датчик располагается на задней стороне сверху КПП (если смотреть от радиатора) прямо над дифференциалом, где и выходят провода (на фото ниже показан стрелкой, смотрите под патрубками).

Под патрубком, указанным стрелкой располагается искомый нами измеритель

На моделях ВАЗ в разное время ставились датчики (измерители) трех типов.Первый из них на новых автомобилях уже не применяется.

Тип №1

Устанавливался на первые «Самары» имеющие инжектор с тросовым приводом спидометра:

  • Он устанавливался как «промежуточная вставка» между тросом спидометра и выходом шестеренки на КПП.
  • От него в сторону отходят провода с разъемом.

Измеритель скорости первого (наиболее старого) типа

Его неисправность определить можно только специальным диагностическим прибором при одинаковых оборотах на (ХХ) холостом ходу. А так же при движении автомобиля накатом и при остановке.

Иногда, когда случается такая поломка, автомобиль начинает глохнуть сразу после включения «нейтралки» (нейтральной передачи) при движении. Происходит это из-за того, что автомобиль, при движении, держит немного завышенные обороты ХХ изначально (1000 вместо 850 если автомобиль остановился). Это придумано для плавного переключения при движении накатом от «нейтралки» к передаче.

Можно сделать это, попытавшись провернуть привод, используя любые подручные средства. Аккуратно! Чтоб не разбить квадратное окошко.

Тип №2

Более новая модель измерителя, устанавливается на последующие модели инжекторных ваз.Главное ее отличие, это электронный спидометр и полное отсутствие троса. Накручивается он прямо на выход шестерни привода.

Измеритель скорости второго типа, более новая модель без троса

При поломке его на панели приборов перестает отображаться скорость движения авто.Остальные симптомы такие же как и у первой модели.

Тип №3

Новейшая версия в которой ненадежный механизм привода (в случае поломки которого приходилось раньше снимать и разбирать коробку) заменен на современный электронный (который и основывается на эффекте Холла).

Измеритель скорости, работа которого основана на эффекте Холла

Последствия выхода из строя такого измерителя точно такие же, рассмотренные у предшествующего аналога. Однако на машинах с таким типом датчика устанавливаются электроусилители руля (сокращенно ЭУР). При отказе измерителя меняется усилие при повороте руля, а в некоторых случаях сгорает обмотка ЭУР. Это особенно неприятно при «плавающем» дефекте измерителя скорости. При повороте начинает меняться усилие на руле.Некоторых водителей это пугает. Сейчас от ЭУР отказались.

Прежде чем покупать новый, необходимо проверить, измеритель, какой маркировки установлен на вашей машине.Маркировка измерителя пишется на его боковом пояске.

СНЯТИЕ И ЗАМЕНА

Для этого отлично подойдет ВД-40 или любой растворитель (тот же спирт), протрите ватной палочкой контакты на колодке, если проблема была в окислении – ДС начнет работать.

Если же и это не помогло, рациональнее всего приобрести и установить новое устройство – стоит оно не дорого (стоимость нового ДС составляет порядка 300-400 рублей) а на замену уходит не более 10 минут.

Чтобы снять и подключить ДС вам потребуются ключ на 21 и техническая тряпка, чтобы протереть посадочное гнездо от скопившихся на нем осадков масла и пыли.

Для начала разберемся, где находится датчик скорости на ВАЗ 2114. Вы можете увидеть его на корпусе КПП, вблизи щупа проверки количества масла в картере. Если вы загоните автомобиль на яму, снимать ДС будет гораздо проще, поскольку доступ к нему сверху ограничивается патрубком воздушного фильтра и абсорбером, которые для замены ДС также придется демонтировать.

Снятие ДС выполняется в следующей последовательности:

  • Загоняем четырнадцатую на яму;
  • Снимаем питание с АКБ (для лучшего освещения оставьте капот открытым);
  • Залазим в смотровую яму и находим ДС, очищаем накопившуюся на нем грязь тряпкой;
  • Отсоединяем колодку контактов (колодка заклинена пружинным фиксатором, на колодке есть кнопка для его разъединения);
  • 21-ым ключом выкручиваем ДС из посадочного гнезда;

Теперь о том, как правильно подключить новый ДС

Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение

Никакой науки тут нет – если ДС с первого раза сел в посадочное гнездо, значит все на своих местах, если ему что-то не дает продвинутся – значит шток во втулку не попал.

Затягивать резьбовое соединение нового ДС нужно аккуратно, чтобы не повредить пластиковый корпус устройства.

На этом все. Отметим, что замена ДС на автомобилях 2113 выполняется аналогичным образом.

Причиной, почему ВАЗ-2114 начинает глохнуть на холостом ходу, становятся датчики, а точнее их неисправность. Конечно, непосредственно причиной могут стать ДПДЗ, или ДМВР. Но, как показывает практика, обычно . Но, не стоит сразу прибегать к замене, поскольку необходимо определить точно проблему. Для этого стоит провести диагностику. В данной статье будет рассказано о причинах выхода из строя датчика скорости, а также о методах его диагностики.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

  • Отвертки.
  • Плоскогубцы.
  • Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

  1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
  2. Гаечным ключом на 21 снимите датчик скорости.
  3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
  4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

https://youtube.com/watch?v=qiDmZLUuTMI

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

  1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
  2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
  3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

https://youtube.com/watch?v=jsP9uC7EE-Q

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Способ первый

  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться

Способ второй

  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Способ третий

  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
