Меняем датчика заднего хода на ВАЗ-2114: покажем где он находится

Типы, конструкция и принцип работы выключателя заднего хода

Используемые в настоящее время выключатели заднего хода имеют принципиально одинаковую конструкцию, отличаясь лишь некоторыми деталями и характеристиками. Основой устройства выступает металлический корпус, изготовленный из бронзы, стали или других устойчивых к коррозии сплавов. На корпусе выполнен шестигранник под ключ и резьба для монтажа в картер КП. Со стороны резьбы располагается кнопка, внутри корпуса установлена связанная с кнопкой контактная группа, а задняя часть корпуса закрыта пластиковой крышкой с клеммами. Также на корпусе со стороны клемм может выполняться вторая резьба увеличенного диаметра, используемая для присоединения других компонентов.

Выключатель с цилиндрической кнопкой

Выключатель со сферической кнопкой

Кнопки ВЗХ могут быть двух конструктивных типов:

  • Сферические (короткоходовые);
  • Цилиндрические (длинноходовые);

В устройствах первого типа в роли кнопки выступает шарик из стали или иных металлов, частично утопленный в корпусе, обычно такая кнопка имеет ход не более 2 мм. В устройствах второго типа в качестве кнопки выступает металлический или пластиковый цилиндр (длиной от 5 до 30 и более мм), обычно его ход достигает 4-5 мм и более. Кнопка любого типа располагается в выступе металлического корпуса выключателя, она жестко связана с подвижным контактном контактной группы. Кнопка подпружинена, что обеспечивает размыкание цепи при выключенной задней передаче.

Подключение выключателя к электросети транспортного средства выполняется стандартным разъемом (как обычным, так и байонетным — поворотным) с ножевыми/штыревыми контактами, с помощью винтовых зажимов или одиночных штыревых/ножевых клемм. Устройства с разъемами первого типа соединяются со стандартизированными колодками, к устройствам второго типа присоединяются провода со снятой изоляцией, а к устройствам третьего типа — одиночные ответные клеммы типа «мама». Также существуют ВЗХ с электроразъемами, вынесенными на жгуте проводов.

Из основных характеристик ВЗХ нужно отметить:

  • Напряжение питания — 12 или 24 вольт;
  • Номинальный ток — обычно не более 2 ампер;
  • Размер резьбы — наиболее широко распространен ряд М12, М14, М16 с шагом резьбы 1,5 мм (реже — 1 мм);
  • Размер под ключ — 19, 21, 22 и 24 мм.

Наконец, все ВЗХ можно условно разделить на группы по применяемости — специализированные и универсальные. В первом случае выключатель монтируется только на КП и служит для коммутации цепи света заднего хода (а также соответствующей звуковой сигнализации). Во втором случае выключатель может применяться для коммутации различных цепей — огня заднего хода, стоп-сигналов, делителя и других.

Установка выключателя заднего хода на КП через уплотнительное кольцо

ВЗХ вворачивается в предусмотренное для него резьбовое отверстие, выполненное в картере коробки переключения передач, уплотнение соединение выполняется с помощью металлической шайбы, резинового или силиконового кольца. Кнопка выключателя располагается в полости картера КП, она контактирует с подвижными частями механизма выбора передач — наиболее часто со штоком вилки включения заднего хода. При выключенной задней передаче шток вилки находится на некотором расстоянии от выключателя, за счет усилия пружины кнопка выдвинута из корпуса, контактная группа разомкнута — по цепи фонаря заднего хода не течет ток и фонарь не горит. При включении задней передачи шток вилки упирается в кнопку, она утапливается и приводит к замыканию контактов — по цепи начинает течь ток и фонарь загорается. Таким образом, выключатель заднего хода работает, как простой кнопочный выключатель без фиксации положений, но его конструкция обеспечивает устойчивость к воздействию трансмиссионного масла, высоких давлений, температур и механических нагрузок.

Замена датчика заднего хода

Для замены нам понадобится трансмиссионное масло, ёмкость для масла. Дело в том, что когда мы вытащим датчик, из появившегося отверстия польётся масло и ваша задача – как можно быстрее вставить новый датчик на место старого.

  1. Ставим машину на эстакаду.
  2. Ставим на ручник или передачу.
  3. Снимаем защиту.
  4. Находим датчик и снимаем с него контакты.
  5. Подставляем ёмкость и начинаем откручивать датчик.
  6. Вынув старый, быстро закручиваем новый.

Затем даём немного отстояться и проверяем уровень масла в кпп. Чтобы узнать, как проверить уровень масла в кпп, читайте статью Как проверить уровень масла в кпп? Подливаем сколько нужно масла и собираем всё обратно.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя. Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода.

Ниже все показано наглядно:

  • Отсоединяем штекер от разъема, и отводим его в сторону.
  • И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:
  • И окончательно выкручиваем этот выключатель рукой.

Обратите внимание, что при окончательном откручивании данной детали, из КПП польется масло. Поэтому необходимо принять следующие меры:

  1. Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
  2. Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 100-200  рублей, так что по сути — данный ремонт можно считать копеечным.

Замена датчика

Осуществляется данная процедура довольно просто. Поскольку необходимо залезть под авто, то настоятельно рекомендуется завести его на яму. В таком случае прибор будет превосходно видно.

Поэтому стоит выполнить процедуру самостоятельно. Главное здесь не терять время с установкой нового прибора. Если упустить нужный момент — из отверстия может хлынуть масло прямо на одежду. Лучше заранее подготовить тазик.

Пошаговый план замены должен выглядеть следующим образом:

  1. Контакты датчика освобождаются от защиты, затем отсоединяются.
  2. Прибор откручивается ключом на 22. Если же инструмент оказывается бессильным (а подобное возможно из-за близости масла), то необходимо вооружиться молотком и зубилом. Правда, здесь следует быть предельно внимательным, чтобы сильно не забрызгало.
  3. Сразу после снятия неисправного датчика, необходимо закрутить новый. Причина подобной оперативности уже объяснялась выше. К слову, коробку следует протереть от масла, если оно протекло.
  4. Контакты и защита возвращаются на место.
  5. При необходимости доливается масло.

После замены следует проверить прибор на работоспособность: включить зажигание и заднюю передачу. При этом авто заводить нет необходимости.

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

Количество подающегося воздуха регулируется расходомером ДМРВ в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств  2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер 2112-1148300-04

При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе они должны соответствовать

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

  • количество оборотов двигателя не контролируется оно может самопроизвольно повышаться и понижаться,
  • силовой агрегат может произвольно заглохнуть без причины на холостых оборотах,
  • на холодном двигателе водитель не может увеличить число оборотов,
  • когда включается дополнительное оборудование оптика, отопитель, дворники существенно падают обороты мотора, в частности, если автомобиль движется на холостых,
  • обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

Диагностика датчика

В первую очередь проводится внешний осмотр. Проверяем целостность проводки, состояние контактной группы. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Далее — тестируем сам датчик:

  1. Ставим автомобиль на яму или на подъемник.
  2. Отсоединяем разъем и отводим его в сторону.
  3. Включаем зажигание, не заводя двигатель.
  4. Подключаем щупы мультиметра к датчику и просим помощника включить заднюю передачу.
  5. Исправный сенсор покажет нулевое сопротивление между контактами.

Если тест провален, необходимо извлечь датчик из коробки передач. При этом из нее вытечет часть трансмиссионного масла, поэтому лучше подготовить пробку в виде болта с такой же резьбой или временно вкрутить другой датчик.

Совет: Не выбрасывайте сломанный сенсор, он может пригодиться для временного перекрытия отверстия.

Промыв корпус снаружи, и почистив контакты, можно проверить датчик тем же мультиметром. Усилие нажатия на шток небольшое при условии, что он не заблокирован коррозией. Поэтому достаточно нажать на него пальцем и посмотреть на результаты замера сопротивления.

Описание ДЗХ

Назначение

Датчик холостого хода ваз 2114 цена

Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.

В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.

Конструкция и принцип действия

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.

Что касается принципа действия, то он заключается в следующем:

  1. Водитель переключает рычаг трансмиссии в положение активации задней скорости.
  2. При этом вилка переключения рычага коробки передач прижимается к контроллеру.
  3. Далее, устройство осуществляет замыкание кабеля на массу.
  4. После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:

  1. Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
  2. Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
  3. Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
  4. Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
  5. Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
  6. Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
  7. И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

  • поставить автомобиль на эстакаду;
  • установить ручник;
  • снять защиту;
  • удалить контакты ос старого датчика;
  • подставить емкость и снять лягушку;
  • выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.

Как мы уже выяснили, этот прибор отвечает за включение задних огней на машине. Если же белый свет не появляется, когда водитель сдает назад, то возникает насущная проблема. Необходимо определить причину неисправности.

Сломаться мог не только датчик, но и что-нибудь другое. Например, предохранитель или какой-нибудь кабель.

А без заднего света ездить в темноте не очень приятно. Банально трудно сообщить другим участникам движения о своих намерениях тронуться назад. К тому же они освещают путь самому водителю.

Пусть данная неисправность и не кажется критичной (как, например, поломка датчика детонации), ее все же необходимо исправить. А сделать это можно следующим образом.

Разновидности датчиков

По типу привода:

  • Штоковые или стержневые: подвижный элемент в виде штыря с большим диапазоном подвижности.

    Такой элемент не требует высокой точности в механике, но занимает много места в коробке передач. К тому же требуется обеспечение герметичности: например, сальника вокруг штока.

  • Шариковые: нажимной механизм в виде подпружиненного стального шарика.

    Малый ход (2–5 мм), требуется высокая точность. Зато датчик занимает мало места и герметичен по конструкции.

По типу разъема:

  • открытие контакты штыревого или ножевого типа;
  • закрытый стандартный разъем с кожухом для защиты от окисления;
  • байонетный поворотный разъем;
  • винтовые клеммы для крепления проводов без разъема.

Способ соединения проводов принципиально не имеет значения. Все виды подключения, кроме открытых, достаточно надежны и герметичны.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

  • Загнать автомобиль на подъемник или яму.
  • Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Замена ДЗХ – не самая чистая работа

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

  1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
  2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
  3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
  4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
  5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
  6. Доставайте вышедший из строя прибор, вставьте на его место новый.
  7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
  8. Верните на места все контакты, наденьте обратно защиту.
  9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
  10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Снятие и замена

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

  • Поверните ключ зажигания, но не заводите сам двигатель;
  • Включите заднюю передачу на вашей КПП;
  • Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

 Загрузка …

Вскрытие черного ящика или лечение фонарей заднего хода

Чтото я зачастил последние дни с записями, то пусто то густо :-D, ну да ладно речь сегодня пойдет про то как я с огнями заднего хода боролся.

Месяца два назад, когда еще дубак стоял гонял я на мойку, помылся все норм, пригнал домой оставил машину за оградой да домой попёрся. Вечером пошел загонять машину в гараж, включаю заднюю и у меня тухнет приборка, бортовой да и задний тоже . . . что за Х**ня подумал, давай бегом в GOOGLE там говорят предохранитель смотри болван . . .смотрю предохранитель а он не бельме.

Вот он F16 — выделен красным

ставлю другой включаю заднюю и та же история, ну значит черный ящик замок (Он же блок предохранителей или ЧЯ) надо же было додуматься под водосток воткнуть . . . на улице дубак с блоком колупаться желания ну никак небыло, да и провода дубовые, поэтому пошел более легким путем, скинул фишку с датчика да и забыл, запил, забил . . . ездить так конечно можно, но не комильфо, особенно на стоянке когда едешь а народ даже не догадывается в какую сторону. Сегодня принялся решать данную проблему, для начала выяснил на какие контакты блока предохранителей идут провода от датчика (Колодка Х6 контакты 2 — зелёный и 12 — оранжевый) скинул ЧЯ взял эту колодку и прозвонил мультиметром провода к датчику на предмет короткого замыкания (коза в народе), провода в порядке, ковыряем дальше. Разобрал его и давай смотреть что где не так, в принципе в все дорожки нормальные не окислились, замыкать тоже нечему, но одно дело просто посмотреть а другое прозвонить и убедиться что все хорошо здесь. Чтобы прозванивать дорожки пришлось маленько вникнуть в схему. Из схемы следует, что «+» идет с предохранителя F16 на 12-ый контакт колодки Х6 и идет к датчику (оранжевый провод), пройдя через датчик возвращается во 2-ой контакт колодки Х6 (зеленый провод) и с него уходит на колодку Х9 16-й контакт (Выход на лампы заднего хода)

схематично нарисовал что куда идет

Соединение колодок Х6 и Х9

по фоткам и схеме видно что тут все просто, прозвонил, все в порядке козы нет, начал искать дальше . . . Разобрал задние фонари, может где с них коза идет и бодается, но тут тоже все в порядке, никаких намеков на козу, прозвонил провод от ЧЯ до фонарей тоже все в порядке . . . Дальше начались великие думы, где и что может быть . . . посидев, пораскинув мозгами, взвесив все аргументы и доказательства решил проверить сам датчик, т.к. вышибает предохранитель только после включения задней передачи, в ЧЯ и проводке все в порядке. прозвонил контакты на датчике на массу все норм и опять думы думать . . . потом что то меня дернуло включить скорость заднюю и еще раз прозвонить ИИИИИ БИНГО один контакт во включенном состоянии пробивает на массу!

Вот он, контакт зеленого провода

Как взаимосвязаны мойка авто и датчик задней передачи? Стоят брызговики моторного отсека, струя под давлением просто не могла попасть на датчик и повредить ег! я вообще нихера не понимаю . . . но факт остается фактом, датчик под замену. Поменял датчик, собрал блок предохранителей, воткнул на место и вот результат

» />
Все прекрасно работает

Буквально за неделю до этого пропали габариты с левой стороны и подсветка всего в салоне предохранители целые, проблема оказалась в ЧЯ

Выделено пятно контакта пайки нижней платы и верхней.

Пайка окислилась и на выходе получалось всего 5 вольт вместо 12, 5 минут работы паяльником, два мазка лаком для ногтей и все пришло в норму)))

Всем кто дочитал данную запись мое уважение, ибо не каждый будет читать эту муть))) Можно было конечно и короче все написать, но писать типа «Плюнул, сунул, сверху скотчем» не люблю, да и хотелось поведать полную историю моих злоключений!)) Так что не бросайтесь сразу скидывать блок предохранителей и трепать его на куски, все может оказаться гораздо проще))) Учитесь на чужих ошибках)))

Устройство и принцип работы датчика

ДЗХ автомобиля ВАЗ 2115 имеет очень простую конструкцию. Такое изделие состоит из следующих деталей:

  • Герметичного корпуса.
  • Нефиксируемого выключателя.
  • Толкателя.
  • Выводной клеммы.

Герметичный корпус надежно защищает подвижные контакты выключателя от проникновения масла, воды и грязи. Часть внешней металлической оболочки выполнена в форме шестигранника, благодаря наличию которого можно закручивать элемент с использованием гаечного ключа.

Выключатель приводится в движение толкателем, а для возврата контактов в исходное положение используется специальная пружина. К выводному контакту подсоединяется штекер электрической системы. В электрической системе ВАЗ 2115 применяется устройство этого типа с двумя контактами.

Как определить причину?

На первом этапе автомобилисту необходимо удостовериться в том, что повреждён именно контроллер, а не лампа или предохранитель. Поэтому нужно проверить целостность плавкого предохранителя. На «десятке» он расположен в монтажном блоке, непосредственно под приборной панелью. Коммутационный аппарат рассчитан на 7,5 А и установлен под №19. Затем необходимо проверить лампочку и провода. Если с ними всё в порядке, то нужно переходить к проверке контролера.

Перед заменой рассматриваемого устройства, нужно установить место его расположения.

Чтобы найти датчик необходимо:

заехать на эстакаду;

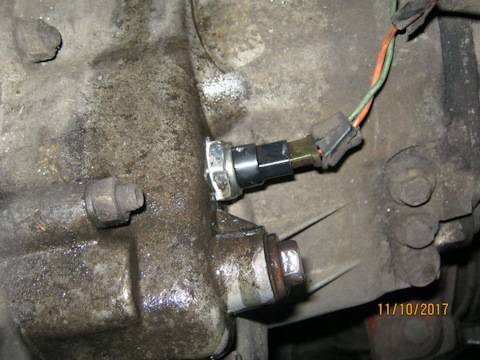

обратить внимание на коробку передач. В левой части этого узла расположен контроллер заднего хода;
в этом месте находится только один датчик с проводами от коробки передач

Других элементов в данном узле автомобилист не найдёт.

Для этого необходимо выполнить ряд действий:

  • отключить от контроллера клемму;
  • воспользоваться мультиметром, предварительно включив его в режим измерения сопротивления;
  • подключить мультиметр к разъемам контроллера;
  • включить заднюю передачу;
  • завести силовой агрегат.

Расположение

Для начала необходимо понять, где именно устройство располагается.

Можно пойти двумя путями:

  1. Залетайте под днище и смотрите снизу вверх на подвеску. Искомый объект на ВАЗ 2114 располагается на коробке переключения передач. Всего там два датчика — скорости и заднего хода.
  2. Если залезать под машину не хотите или не можете, попробуйте добраться до девайса через подкапотное пространство, открыв крышку. Хотя первый вариант объективно удобнее.

Расположение устройства

Это интересно: Какая резина стоит на Лада Веста с завода — рассмотрим по порядку

Инструкция по замене своими руками

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

  1. Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
  2. Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
  3. Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
  4. Отключите разъем питания от контроллера и выкрутите его из места установки.
  5. Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
  6. Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
  7. Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
