Подтягиваем стояночный тормоз (ручника) на Toyota Corolla 120 кузов

Как отрегулировать ручник на Тойоте

Инструкция

Регулировка ручника на Тойоте чаще всего требуется после того, как были сняты для ремонта тормозные колодки, барабаны, тросики или рукоятки ручного тормоза. Помимо этого, она позволяет компенсировать растяжение тросика. Прежде чем вы начнете регулировку ручного тормоза, снимите оба барабана заднего тормоза. Это позволит вам убедиться в том, что колесикам регулятора разжимных планок левых и правых узлов тормоза ничто не мешает свободно вращаться. Каждое колесико поверните назад на пять зубцов.

Ограничители, которые расположены на рабочих рычагах должны упираться в края колодок. Чтобы проверить это, попросите помощника сместить рукоятку ручника. Если они не упираются в края колодок, осмотрите тросики на присутствие деформаций и признаков износа. И только после этого приступайте к регулировке ручника на Тойоте.

Поднимите рычаг ручного тормоза на один-три щелчка, после чего ослабьте контргайку уравнителя, а регулировочную гайку заверните. После этого тросик привода ручного тормоза должен слегка натянуться. Если же натяжение отсутствует, вам придется полностью заменить трос ручника. Проверьте натяжение троса. Для этого затяните рукоятку ручного тормоза на несколько щелчков. Если все в порядке, а трос натянут, вам придется приложить немалые усилия, чтобы повернуть руками заднее колесо автомобиля.

Закрутите контргайку уравнителя, после чего отпустите рычаг ручника и проверните задние колеса. Если все сделано правильно, они будут вращаться равномерно, без каких-либо рывков. Прежде чем окончательно закрутить все гайки крепления, не забудьте установить термоизоляцию тормозной системы.

По окончании регулировки отпустите заднюю часть автомобиля на землю и проверьте эффективность работы ручного тормоза на первой передаче.

Обратите внимание

Во время проверки работы ручника попросите помощника подойти к барабанам и послушать щелчки, которые являются свидетельством того, что механизм работает правильно.

www.kakprosto.ru

Это интересно: Какой класс автомобиля тойота королла — разбираемся тщательно

Подтягиваем ручник (стояночный тормоз)

Время от времени процедура подтягивания ручника необходима из-за нескольких факторов:Во-первых при частом пользовании ручником растягивается тросик от рычага к колодкамВо-вторых колодки задние изнашиваются и появляется зазор.Чтобы подтянуть ручник нужно запомнить что на Спасио это делается прямо из салона машины. Поэтому не откладывайте эту процедуру до теплых летних деньков когда бы Вы смогли заехать на эстакаду.

Чтобы добраться до гайки и контргайки необходимо разобрать половину центральной консоли (будем ее так называть), что внизу между водительским и передним пассажирским сиденьем.Здесь стоит отметить что в различных комплектациях могут быть отличия.В частности после рестайлинга в 1999 году появился подлокотник, которого не наблюдалось в моей машине 1997 года

Итак сам процесс: 1. Сначала снимаем с торца пластмассовую заглушку. Смотрите рисунок 1, 2 и 3.


Рис. 1	Рис. 2	Рис. 3

Как выглядят защелки смотрите на рисунках 4, 5, 6 и 7


Рис. 4	Рис. 5

Рис. 6	Рис. 7

2. Откручиваем 2 болта на 10мм. Понадобится или узкий трубчатый ключ или тонкая головка. Смотрим рисунок 8

Рис. 8

3. Снимаем заглушку зазоров у рычага АКПП. Смотрите рисунок 9, 10 и 11.


Рис. 9	Рис. 10	Рис. 11

4. Далее окручиваем 2 самореза крестовой отверткой с торцов всей этой центральной конструкции. Фотографии здесь не нужны, просто загляните сбоку со стороны любого сиденья и все увидите.

5. Поднимаем ручник чтобы легче было вытащить центральную консоль.

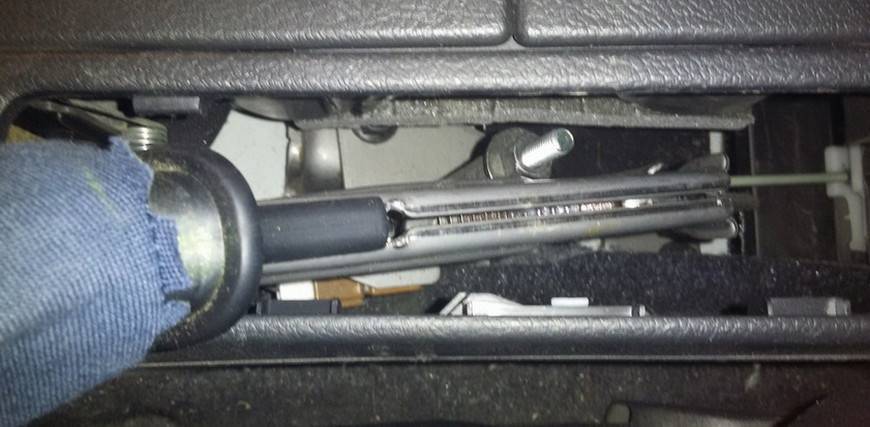

6. Ослабляем контр гайку и регулируем ручник с помощью регулирующей широкой гайки. Смотрите рисунок 12 и 13. Количество щелчков ручника не более трех.


Рис. 12	Рис. 13

7. Собираем все в обратной последовательности. Лишних деталей быть не должно

Автор статьи : Александр aka Baskin .
