Блоки в салоне
Расположение
Общая схема расположения блоков в салоне
Описание
- 9 — контроллер управления камерой
- 10 — центральный монтажный блок (J/B)
- 11 — реле управления замками дверей
- 12 — блок реле со стороны водителя (R/B) (реле противотуманных фар)
- 13 — гидравлический блок системы ABS (с 04.1999 г.)
- 14 — блок реле со стороны водителя (R/B)
- 15 — монтажный блок со стороны водителя (J/B)
- 16 — усилитель кондиционера
- 17 — реле заднего отопителя
- 18 — монтажный блок №4
- 19 — блок предохранителей
- 20 — реле включения высокой скорости вентилятора отопителя
- 21 — датчик замедления (с 07.1997 г.)
- 22 — блок управления системы блокирования селектора
- 23 — электронный блок управления двигателем
- 24 — центральный датчик системы SRS
- 25 — монтажный блок предохранителей под приборной панелью (J/B)
Блок предохранителей

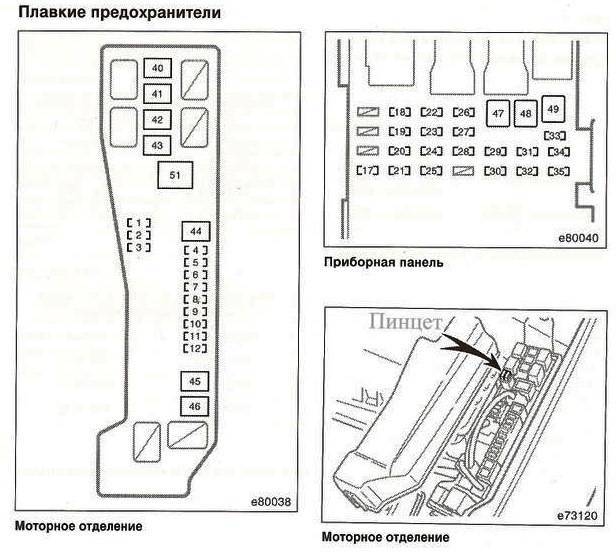

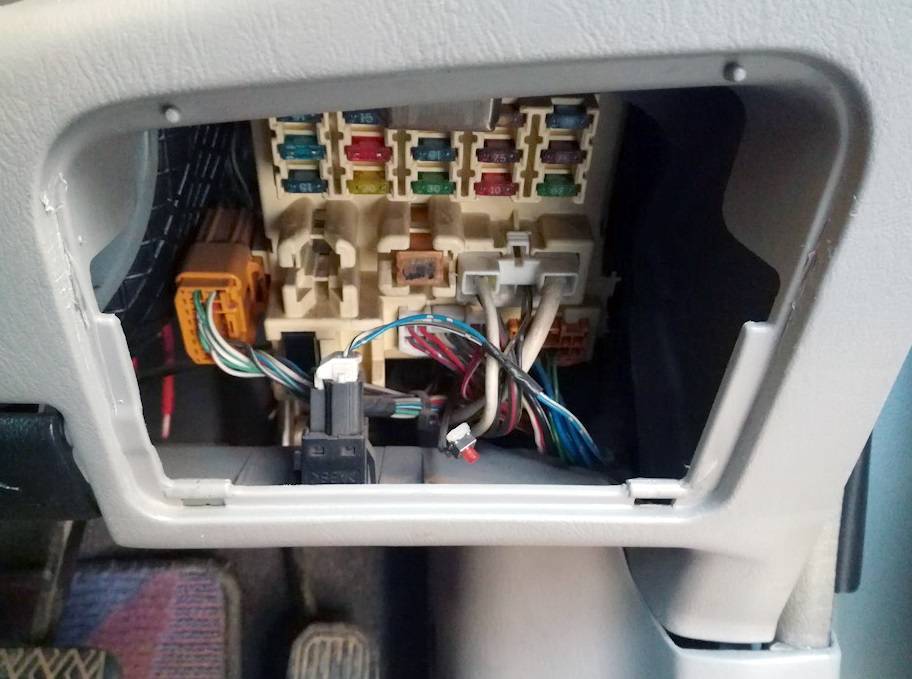

Он находится в нижней части панели приборов, за защитной крышкой.
Схема
Назначение
| LECTRONIC-B (ECU-B) | 15А Подушки системы безопасности (SRS), преднатяжители ремней безопасности, магнитола и система заднего обзора |
| STOP | 15А Электронный блок управления АКПП и двигателем, анти блокировочная система тормозов (ABS), система блокировки ключа в замке зажигания, стоп-сигналы. |
| accessory socket | 15А Дополнительное оборудование |
| POWER | 30А Люк, стекло подъемники |
| DOOR | 30А Центральный замок и система блокировки ключа в замке зажигания |
| FOG | 15А Противотуманные фары, система управления двигателем и АКПП |
| TAIL | 15А Система управления двигателем и АКПП, комбинация приборов, тахометр, противотуманные фары, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, подсветка, габариты. |
| CIG | 15А Наружные зеркала, подушки безопасности, система блокировки ключа в замке зажигания, прикуриватель, магнитола, камера заднего обзора, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, дополнительное оборудование |
| TURN | 7,5А Аварийная сигнализация, указатели поворота |
| DEFOG | 30А Обогреватель стекла задней двери |
| GAUGE | 10А Система зарядки, система управления двигателем и АКПП, система 4WD, анти блокировочная система тормозов (ABS), комбинация приборов, система предупреждения о не выключенном освещении и оставленном ключе в замке зажигания, кондиционер, фонари заднего хода, система предупреждения о не пристегнутых ремнях безопасности, стеклоподъемники, система управления люком, центральный замок, магнитола, система заднего обзора, тахометр |
| ELECTRONIC-IG | 10А Электродвигатель вентилятора системы охлаждения, анти блокировочная система тормозов (ABS), система блокировки ключа в замке зажигания. |
| (ECU-IG) | |
| WIPER | 20А Очиститель и омыватель лобового стекла и стекла задней двери |
| STARTER | 5А Система запуска, система зажигания, система управления двигателем и АКПП, комбинация приборов |
| IDLE-UP | 10А Система управления двигателем и АКПП, обогреватель стекла задней двери |
| IGN | 7,5А Система зарядки, система управления двигателем и АКПП, подушки безопасности, комбинация приборов |
| CDS FAN | 30А Вентилятор конденсатора кондиционера |

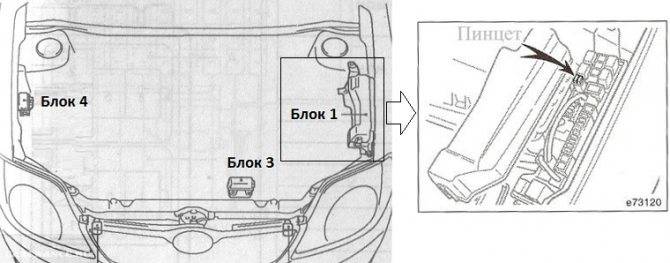

С обратной стороны блока могут крепится некоторые реле: реле габаритов, интегрированное реле.
На схеме обозначен под цифрой 18.
Схема
- R1 — Реле электро вентилятора отопителя
- R2 — Главное реле отопителя
Блок реле со стороны водителя
На схеме обозначен под цифрой 14.
Схема
Обозначение
- Главное силовое реле
- Реле питания дополнительного оборудования
- Реле топливного насоса
- Реле указателей поворотов
Tyota Corolla Fielder (Королла Филдер)
Tyota Corolla Fielder (Королла Филдер) 02.06.2021
Преимущества проката автомобилей
16.12.2020
Двигатели Тойота Королла
Без демонтажа мотора с автомашины возможно исполнить большое количество ведущих операций по починке. Перед началом каждых дел очень лучше помыть моторный отсек и движок хоть каким средством для чистки мотора. Трудиться с незапятнанным движком проще, не считая такого, предотвращается попадание грязищи вовнутрь мотора. Для снятия кое-каких подробностей и агрегатов и расширения рабочего места имеет возможность
16.12.2020
Экстерьер и интерьер модели тойота каролла
Тойота Королла 1.6 Стартовая стоимость — 1 335 000 руб. за машину в комплектации «Стандарт», подключающую 4 подушки защищенности, кондюк, аудиоподготовку, подогрев фронтальных сидений и датчик света. Версия «Классик», дополненная аудиосистемой, подогревом руля и лобового стекла, легкосплавными дисками, предлагается за 1 424 000 руб.. Эта же «Тойота Королла» с вариатором дороже на 56 тыс. руб..
15.12.2020
Особенности колесных дисков для автомобиля Тойота Королла
Автомашину Тойота Королла 1 из наистарейших моделей, предлагаемых известным изготовителем из Стране восходящего солнца. За бесконечные годы изготовления было выпущено уже 11 всевозможных моделей авто. Колеса Тойота Corolla Любая свежая версия прибавляла что-нибудь свежее, делая автомашину животрепещущим для собственного времени. По всякой модели есть широкие способности для автономного дизайна авто – к примеру, возможно ввести
12.07.2015
Предохранители на Тойоту Филдер: общая информация
Предохранители на Тойоте Филдер имеют несколько различных блоков, которые разбросаны по всему автомобилю. Подробное описание поможет найти все блоки, а также понять, то какой именно вам нужен для дальнейшей работы.
01.01.2015
Электросхема Тойоты Филдера
Электросхемы Тойота Королла филдер и краткий функционал приведенных узлов-индикаторной панели, усилителя руля, системы управления двигателем, системы зажигания и системы запуска двигателя.
25.12.2014
Как заменить масло в вариаторе на Тойоте Филдере
Замена масла в вариаторе на Тойоте Королле Филдер процесс достаточно сложный, однако выполнимый. Поэтапная инструкция шаг за шагом раскрывает особенности замены масла.
25.12.2014
Как заменить колодки на Филдере?
Замена колодок на Филдере процесс достаточно не сложный, однако имеет свои нюансы. Подробное описание замены колодок на Тойоте Королле Филдер поможет вам самостоятельно заменить их.
05.12.2014
Тойота Филдер возможности автомобиля и технические характеристики
Тойота Филдер технические характеристики: описание, интерьер, экстерьер, силовые агрегаты трёх видов, тормозная система автомобиля, подвеска. Цена авто Филдера.
Новости Toyota
27.07.2021
Toyota Corolla не заводится: нахождение причины и решение проблемы
17.07.2021
Какая разболтовка колес на Toyota Corolla 150
17.07.2021
Toyota Corolla 2021: перспективная модель с новым кузовным и интерьерным дизайном
17.07.2021
Как провести самодиагностику двигателя toyota и расшифровать коды ошибок
Все новости
При копировании материалов активная ссылка на CorollaFan.ru обязательна.
Политика конфиденциальности | 2014-2019 Сайт фанатов Toyota Corolla (Тойота Королла). Adblock detector
Блоки предохранителей в салоне
Блок предохранителей А Toyota Corolla 150 находится под перчаточным отсеком слева от водительского сиденья. Расположение изображено на рисунке:
Назначение и номинал предохранителей Тойота Королла 150 приведены в таблице:
| Обозначение F | Цепь питания | Номинал |
|---|---|---|
| 1 | ЭБУ | 30 Ампер |
| 2 | Поворотники | 40 Ампер |
| 3 | Запасной | — |
Расшифровка реле.
| Обозначение R | Цепи управления |
|---|---|
| 1 | Главное реле поворотных индикаторных огней |
| 2 | Реле электропривода вентилятора печки |
| 3 | Реле по цепи «зажигание включено» №1 |
Блок В Тойота Королла 150 располагается ниже приборки. Внешний вид блока.
Схема позиций предохранителей показана на рисунке:
| Обозначение F | Защищаемая цепь | Номинал |
|---|---|---|
| 1 | Предохранитель управления стартером, форсунками, АКПП блокированием | 7.5 Ампер |
| 2 | Противотуманки | 15 Ампер |
| 3 | Запасной | |
| 4 | Цепи управления стартером, управление впрыском | 25 Ампер |
| 5 | Система замка центрального | 25 Ампер |
| 6 | Запасной | |
| 7 | Стопы, цепи блока АБС, управление форсунками | 10 Ампер |
| 8 | Питание разъема диагностического | 7.5 Ампер |
| 9 | Задний ход, стеклообогреватель цепи управления зарядом аккумуляторной батареей, заднего вида зеркало, аварийка, поворотники, сигнализатор ремня безопасности | 10 Ампер |
| 10 | Корректор светового потока фар, электроусилитель рулевого управления, АБС, система управления курсовой устойчивости, система многофункционального управления | 10 Ампер |
| 11 | Стеклоомыватель | 15 Ампер |
| 12 | Запасной | |
| 13 | Очиститель лобового стекла | 25 Ампер |
| 14 | Обогреватель боковых и задних зеркал. Кондишн | 10 Ампер |
| 15 | Сидений подогрев | 15 Ампер |
| 16 | Освещение передней панели, фонари задние, номерной знак освещение, габариты, противотуманки, управление форсунками, фары передние. | 10 Ампер |
| 17 | Приборки освещение, освещение переключателей на руле, освещение бардачка | 7.5 Ампер |
| 18 | Запасной | |
| 19 | Стеклоподъемники управление передние | 20 Ампер |
| 20 | Стеклоподъемник задний правый привод | 20 Ампер |
| 21 | Стеклоподъемник задний левый привод | 20 Ампер |
| 22 | Электропривод управления люком | 20 Ампер |
| 23 | Прикуривател ь | 15 Ампер |
| 24 | АКПП (блокировка), система аудио, блок управления кузовом Smart Entry | 7.5 Ампер |
| 25 | Запасной | |
| 26 | Обогреватель зеркал, ЭБУ | 10 Ампер |
| 27 | Запасн. | |
| 28 | Запасн. | |
| 29 | Противотуманка задняя | 7.5 Ампер |
| 30 | Блокиратор руля, блок управления подушек безопасности, КПП робот, ЭБУ | 7.5 Ампер |
| 31 | Приборная панель | 7.5 Ампер |
Наименование, обозначения и назначения реле приведены в таблице.
| Обозначение R | Наименование |
|---|---|
| 1 | Реле электропривода охлаждения |
| 2 | Реле света фар переключения |
| 3 | Реле КПП (робот) |
| 4 | Реле фар |
Блоки предохранителей и их расположение в салоне автомобиля
Итак, с основным блоком предохранителей и реле в подкапотном пространстве мы разобрались, теперь давайте перейдем к двум другим и не менее важным блокам предохранителей и реле, расположенным в салоне автомобиля.
Однако прежде чем приступать к подробному разбору блоков следует вернуться чуть-чуть назад и упомянуть о расположении салонных блоков управления. Дело в том, что расположение салонных блоков отличается в машинах, предназначенных для Европы и Америки от «праворуких» моделей для азиатского рынка.
У европейских же версий автомобилей, все основные реле в большинстве своем скомпонованы в одном месте.
Давайте рассмотрим салонный блок №2 европейского автомобиля. Местоположение данного блока — на нижней части торпеды, с водительской стороны. Для того,чтобы добраться до этого блока потребуется снять выдвижной пластиковый карман-накладку, после чего взору предстанет изобилие предохранителей и реле. Давайте разбираться что и куда, схемотехника следующая.
| Обозначение предохранителя на схеме | Номинал предохранителя (А) | Предназначение (для какой цепи/узла нужен) |
|---|---|---|
| 1 | Отсутств. | Дополнительный вывод/запасной контакт |
| 2 | Отсутств. | Дополнительный вывод/запасной контакт |
| 3 | Отсутств. | Дополнительный вывод/запасной контакт |
| 4 | 25 | Обогреватель |
| 5 | 15 | Управление электрозеркалами, аудиоколонки, часы, динамики, бортовая сеть 12V (прикуриватель) |
| 6 | 15 | Датчики и индикаторы, цепь стартера, цепь зарядки, система безопасности, система впрыска топлива |
| 7 | 10 | Обогрев стекол заднего вида, система впрыска топлива |
| 8 | 7.5 | Система впрыска топлива, датчики и индикаторы |
| 9 | 10 | Система ABS, система курсовой устойчивости, кондиционер, задняя противотуманка |
| 10 | 25 | Предохранитель “CIG” |
| 11 | 15 | Система впрыска топлива, часы, подсветка приборной панели, габаритные огни, гидрокорректор фар, стеклоочиститель фар, обогрев сидений, передние противотуманки |
| 12 | 20 | Цепь ЭСП (электростеклоподъёмников) |
| 13 | 15 | Система впрыска топлива, система ABS, система курсовой устойчивости, задние стоп-сигналы |
| 14 | 15 | Передние противотуманки |
| 15 | 15 | Цепь центрального замка |
| 16 | Отсутств. | Не задействовано |
| 17 | 10 | Цепь кондиционера |
| 18 | 7.5 | Цепь бортовой системы диагностики |
| 19 | 10 | Система безопасности SRS, цепь зарядки, фонари заднего хода, индикатор ремней безопасности, обогрев заднего стекла, аварийная сигнализация, цепь центрального замка, цепь ЭСП, |
| 20 | 15 | Цепь обогрева сидений |
| 21 | 15 | Цепь стеклоочистителей и стеклоомывателей лобового стекла |
| 22 | 10 | Система безопасности SRS, система ABS, система управления ЭУР, контроль блокировки передач, фароочиститель |
| 23 | 25 | Цепь стеклоочистителей и стеклоомывателей заднего стекла |
| 24 | 40 | Цепь обогрева заднего стекла, предохранитель М-HTR/DEF I-UP |
| 25 | 30 | Цепь системы ЭСП, системы электрического люка |
| 26 | 40 | Цепь системы кондиционирования воздуха, предохранитель А/С |
Теперь, давайте рассмотрим ещё один блок, находящийся в салоне автомобиля, это исполнительный блок №5 с расположенным в нём реле. Для того, чтобы подобраться к этому блоку потребуется снять правый воздуховод со стороны пассажира, а также бардачок. В этом небольшом блоке расположены 4 реле, рассмотрим за что они отвечают.
| Расположение/ | Предназначение (для какой цепи/узла нужен) |
|---|---|
| маркировка | |
| A | Реле управления холостого хода |
| B | Реле противотуманок |
| C | Реле для дополнительных агрегатов |
| D | Реле отопителя |
Блок реле и предохранителей на Toyota Corolla
Если необходимо заменить предохранитель, обязательно в качестве нового используйте деталь той же мощности, что и прежняя. Конечно, физически и разной мощности могут взаимозаменяться, однако использовать следует только предохранитель соответствующей технической характеристики Корола.
Блок СРС ЦЗЛ DME EGS DDE JBE CAS ICM. Мехатроник. Мозги коробки. Блок управления коробкой. Блок ксенона. Блок розжига. Блок адаптива. Парктроник.
Установите ваш новый блок, поочередно подключив все жгуты с проводами, чтобы не запутаться. Когда все провода будут подключены, закрутите саморезы, на которых он держится, и закройте облицовочную крышку.
Кроме неисправности электрических компонентов, предохранитель может перегореть вследствие короткого замыкания в проводах, ведущих к соответствующему компоненту
Обратите внимание на защемленные или истертые провода, которые соприкасаются с металлическими деталями кузова, а также на ослабленные соединения
7.
Toyota Corolla в кузове E 120 (2000–2005) также имеет 2 отсека с предохранителями, находящимися под капотом авто и в салоне.
Фонарь. Туманка. Противотуманная фара. Бампер передний. Бампер задний. Дверь передняя. Дверь задняя. Крышка багажника. Капот. Крыло. Зеркало.
В транспортном средстве Тойота Королла в кузове Е120 располагается пять монтажных блоков, которые располагаются, как в подкапотном пространстве, так и в салоне автомобиля. Найти эти блоки достаточно легко, если знать, где искать. Диск тормозной. Суппорт. Рулевой карданчик. Секция рулевого вала. Выхлопная труба. Глушитель. Карданный Вал. Кардан. Ручник. Кузов: Стоп сигнал.
Чтобы извлечь предохранитель, сначала отключите зажигание, затем извлеките предохранитель при помощи специального пластикового пинцета (смотрите иллюстрацию). В предохранителе должен быть виден проводок, если предохранитель перегорел, проводок будет расплавлен или разорван. 4.
Номинал предохранителя указан в верхней части, при этом в зависимости от номинала предохранитель будет иметь другой цвет. Запасные предохранители есть в блоке предохранителей.
5. Если предохранитель в одной и той же цепи постоянно перегорает, значит она неисправна.
Использование в Toyota Corolla e120 четвертого блока предохранителей предусмотрено при наличии системы ABS. Схема блока состоит из защитного элемента ABS (VSC) с номиналом 7.5 А, двух релейных устройств для электрического насоса и клапанов АБС.
Первый блок предохранителей, общий вид.Первый блок предохранителей.И еще один ракурс блока предохранителей.Где расположен и как открывается блок предохранителей.
Головка блока цилиндров. ГБЦ. Коленвал. Маховик. Распредвал. Водяная электро помпа. Впускной Выпускной коллектор. Вакуумный насос. При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.
Зачем нужны они
Предохранитель в транспортном средстве сделан из плавкого сплава и защищает проводку от возгорания и замыкания. Принцип действия его таков:
- Происходит замыкание в цепи.
- Проводка нагревается, а следом и вся цепь.
- Нагрев доходит до предохранителя. Но так как температура плавления детали низкая, то он быстро оплавляется и выходит из строя.
- Цепь размыкается.
Внимание! Если автовладелец обнаружил, что в Тойоте Королла е150 не работает узел или устройство, то в первую очередь необходимо проверить на работоспособность блок предохранителей. Это интересно: Тормозная жидкость на ваз 2107: выбор, замена
Это интересно: Тормозная жидкость на ваз 2107: выбор, замена
Предохранители для Тойота Королла: их блоки, где находятся
Все электрические цепи автомобиля защищены плавкими предохранителями, их ещё называют защитными устройствами или защитными вставками, а также автоматическими выключателями, которые установлены в два блока. Эти узлы устанавливают в разных местах автомобиля Тойота Королла.
При перегорании любой вставки требуется её замена. Произвести её можно самостоятельно, если Вы знаете, где находится узел с предохранителями, его номер, а также место установки вышедшего из строя.
Центральный блок находится под панелью приборов автомобиля. Он располагается на стенке. Его закрывают легко снимаемой декоративной панелью. Второй блок располагают в моторном отсеке. Для моделей Тойота, у которых установлен кондиционер, его расположение несколько иное, он находится рядом с аккумуляторной батареей.
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
При отказе в работе какого-либо элемента электрической цепи или целого электронного устройства первым делом необходимо проверить защиту этого узла.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
О видах плавких вставок
Плавкие вставки, устанавливаемые на машинах Тойота Королла, бывают трёх видов. Условно их обозначают вид А, вид В, вид С.
Все они имеют разную конструкцию, поэтому неисправность каждого из них имеет свою особенность. Так у прибора вида А неисправность в виде перегоревшей нити можно увидеть только при снятом самом приборе.
Перегоревшую нить можно увидеть сбоку, между контактами, тем самым узнать, нужно её менять или нет.
Плавкие вставки вида В устроены несколько иначе. Состояние токопроводящей нити можно увидеть, а также проверить целостность, не вынимая её из гнезда. Это видно, если посмотреть на вставку сверху. То же самое можно сказать и о приборах вида С, они отличаются только видами плавких вставок.
Инструкция по замене предохранителей
Если при диагностике электрооборудования Тойоты Королла обнаружена перегоревшая защитная вставка, её необходимо заменить. Перед заменой необходимо отключить все потребители электрического тока и только после этого приступать к замене.
Специалисты для этих целей в своей работе используют различные пинцеты. С их помощью легко вынуть, потом вставить любой проверяемый прибор. В новых автомобилях Toyota пинцеты имеются под крышкой блока, который установлен под капотом. Блоки изготовлены таким образом, что пальцами не всегда удаётся выполнить данную операцию.
Устанавливать новый предохранитель необходимо только такой, какой указан в инструкции по эксплуатации Toyota Corolla. При установке с меньшим номинальным током, он при включении оборудования снова перегорит, а если с большим – возможен выход из строя электронного блока или возгорание проводки.
Автомобили Toyota Corolla E120-E130 имеют в цепях электрооборудования 5 узлов с защитными приборами и реле. Два блока расположены в салоне машины, а три в моторном отсеке.
Дополнительные подкапотные блоки №3 и №4
Самые основные блоки мы рассмотрели, теперь самое время рассказать о двух дополнительных блоках. Начнём с блока №3, он находится под капотом, рядом с решеткой радиатора. В этом блоке расположены три реле:
- реле №1 — отвечает за вентилятор радиатора;
- реле №2 — отвечает за вентилятор радиатора;
- реле №3 — отвечает за вентилятор радиатора.
Блок №4 расположен с правой стороны автомобиля по ходу движения, рядом с чашкой стойки подвески. В этом блоке имеет один предохранитель и три реле:
- предохранитель №1 — отвечает за цепь системы ABS (VSC), номинал 7.5А;
- реле «А» — отвечает за включение насоса системы ABS;
- реле «В» — отвечает за работу клапанов системы ABS.
На этом можно закончить нашу обзорную статью об электрике и предохранителях в автомобиле Toyota Corolla 120. Благодарим за прочтение.
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
Это интересно: Опель астра или тойота королла что лучше
Блоки в салоне
Схема расположения
Общее описание
- Блок предохранителей / Интегрированное реле
- Распределительный блок
- Блок реле №1
- Реле противотуманного света
- Блок управления ABS
- Компьютер транспондера ключа
- Распределительный блок
- LHD: Усилитель кондиционера
- Реле дневных ходовых огней
- Ресивер центрального замка
- Блок реле №2
- Блок управления O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем2C: Таймер подогревателя двигателя
- Центральный блок подушек безопасности
- RHD: Усилитель кондиционера (механический кондиционер)
- RHD: Усилитель кондиционера (автоматический кондиционер)
- RHD: Реле центрального замка
- RHD: Блок управления блокировкой селектора коробки передач
Блок предохранителей
Находится в нижней части панели приборов, за перчаточным ящиком.
Пример обозначения с крышки
Схема
Назначение
| 1 | 7,5A TURN — Указатели поворота, аварийная сигнализация |
| 2 | — |
| 3 | 10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок |
| 4 | 20А WIP — Стеклоочиститель и омыватель |
| 5 | 10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами |
| 6 | 10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль |
| 7 | 7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности |
| 8 | 15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач |
| 9 | 15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация |
| 10 | — |
| 11 | — |
| 12 | 7,5А OBD — Диагностический разъем |
| 13 | 5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет |
| 14 | 5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | 30А D/L — Центральный замок |
| 16 | 15А FOG — Противотуманный свет |
| 17 | 15А S-HTR — Подогрев сидений |
| 18 | — |
| 19 | 15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач |
| 20 | — |
| 21 | Предохранитель: «DOME» |
| 22 | 30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR” |
| 23 | 30A POWER — Стекло подъемники, люк |
| 24 | Перемычка |
С обратной стороны блока крепятся некоторые реле.

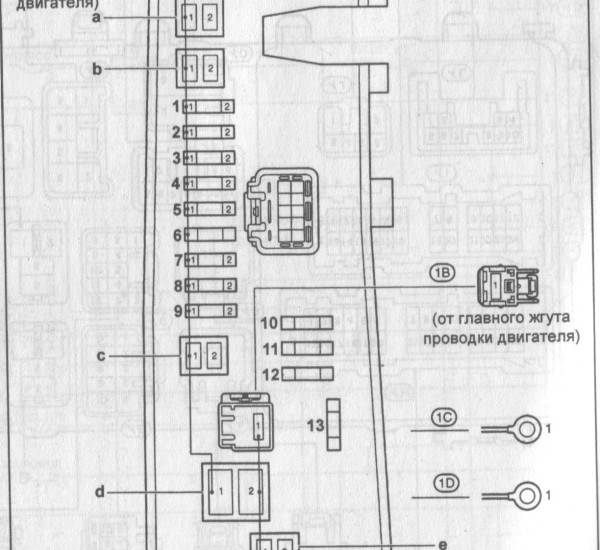

Схема
Обозначение
- A — Реле обогревателя заднего стекла (DEF)
- B — Реле габаритов (TAIL)
- C — Интегрированное реле
Блок реле №1
Схема
Расшифровка
| R1 | Указатели поворота (аварийная сигнализация) |
| R2 | Топливный насос (C/OPN) |
| R3 | Стекло подъёмники (P/W) |
Схема
Описание
- 15А А/С — Кондиционер, вентилятор системы охлаждения
- 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
- R1 — Реле отопителя (HTR)
