Подтягиваем и регулируем ручник на Рено Дастер своими руками

Ручной тормоз на Рено Дастер. Устройство и регулировка

Неотъемлемой частью каждого автомобиля является стояночный тормоз. Благодаря ему можно удерживать автомобиль на уклоне, а также использовать в качестве экстренной аварийной тормозной системы, в случае если основная система откажет. Ручник Рено Дастер состоит из тормозного механизма и тормозного привода, у которых повышенные эксплуатационные свойства, благодаря чему устройство может функционировать долгое время без поломок.

Он бывает следующих типов:

  • Гидравлический
  • Механический
  • Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

  • Кулачковым
  • Барабанным
  • Винтовым
  • Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

  • Протягивайте тросик до шестого щелчка.
  • Убедитесь в результате.
  • Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

  • Демонтируйте заглушку с облицовочной части тоннеля.
  • Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

  • Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
  • Опускайте ручной тормоз вниз.
  • Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
  • Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
  • Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

  • Контролируйте уровень тормозной жидкости.
  • Проверьте и поменяйте колодки на передних колесах.
  • Проверьте и поменяйте барабан на задних колесах.
  • Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

  • При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
  • В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Замена тормозных колодок на Рено Дастер

Рано или поздно необходима замена тормозных колодок на Рено Дастер, как правило, потребность в замене возникает по достижению 30-60 тысяч килолитров, когда толщина, достигает придельного значения.

Важно отметить, что процесс по замене у переднего и заднего привода имеет определённые отличия, однако у задних тормозов конструкция схожа, основное отличие в том, что у версии 4×4 барабан крепится при помощи звездочки, а у версии с моно приводом прикручен ступичной гайкой. Чтобы поменять передние тормозные колодки на Рено Дастер следует приготовить седлающие инструменты:. Чтобы поменять передние тормозные колодки на Рено Дастер следует приготовить седлающие инструменты:

Чтобы поменять передние тормозные колодки на Рено Дастер следует приготовить седлающие инструменты:

  • Шестигранник на семь
  • Плоская отвертка, у которой широкий конец
  • Пассатижи

Прежде чем приступать к работе следует проверить состояние тормозной жидкости, и если ее много желательно взять шприц и убрать лишнюю жидкость, так как вовремя замены она может вылиться из бачка. Когда все работы будут окончены, жидкость нужно будет долить до нормы. Так же следует знать, что менять необходимо весь комплект, так как будет происходить неравномерный износ, и автомобиль при торможении будет вести в сторону.

Когда все подготовлено, переходим к работе:

  1. Первым делом поднимаем автомобиль домкратом и снимаем необходимое колесо, затем берем отвертку и вставляем ее между корпусом и колодкой в отверстие суппорта, отодвигаем поршень как можно дальше, это нужно сделать для того чтобы раздвинуть колодки и поршень.
  2. Снимаем колпачки у болтов, которые закрепляют суппорт, находятся они в нижней и верхней части.
  3. Берем шестигранник и откручиваем эти болты.
  4. При помощи пассатижей снимаем скобы и пружинный фиксатор
  5. Когда пружины сняты, отделяем от диска суппорт, таким образом, чтобы внутренний остался на суппорте, а внешний на диске.
  6. Прежде чем будет произведена замена передних тормозных колодок на Рено Дастер, нужно будет взять щетку и зачистить все места от грязи и пыли.
  7. Когда все будет чисто, берем новую колодку и размещаем ее на внешнюю сторону диска, а вторую устанавливаем на суппорт
  8. Когда на тормозном диске будет зафиксирован суппорт, можно все собирать обратно

Менять передние колодки Рено Дастер следует, когда происходит неравномерный износ, и вовремя движения появляется скрип, или когда толщина их будет меньше шести миллиметров.

Так же помимо колодок может потребоваться и замена тормозных дисков, поэтому необходимо знать их объём и каталожный номер.

Двигатели с объёмом полтора и 1.6 литров имеют диски 269 миллиметров, а номер:

  • Оригинальные Renault 402066300R
  • Аналог Bosch 098479779

Двигатель с объёмом два литра имеет диски с объёмом 280 миллиметров

  • Оригинальные Renault 402064151R
  • Аналог Bosch 0986479777

Есть, конечно, и другие аналоги, но эти пользуются большей популярность среди автовладельцев.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Алгоритм действий при замене колодок:

  1. Установить автомобиль на ровную площадку и заглушить двигатель.
  2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
  3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
  4. Отвернуть болты и снять колесо со ступицы.
  5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
  6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
  7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
  8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
  9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
  10. Демонтировать по аналогии нижнюю пружину.
  11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
  12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
  13. Вытащить стержень с противоположной стороны барабанного механизма.
  14. Снять по аналогичной методике фиксатор передней накладки.
  15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
  16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
  17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

  1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
  2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
  3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
  4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
  5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
  6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
  7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
  8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

  • ключ для колесных болтов,
  • пассатижи простые & раздвижные,
  • плоскую отвёртку.

Задние колодки пора менять при:

  • истончении накладок,
  • замасленности накладок,
  • плохом их соединении с основой,
  • сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.


Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

  1. Включается 1-я передача, ставятся колёсные упоры спереди.
  2. Ручник до упора отжимается вниз.
  3. Заднее колесо снимается, Рено Дастер подпирается.
  4. Тормозную жидкость желательно немного откачать из бачка.

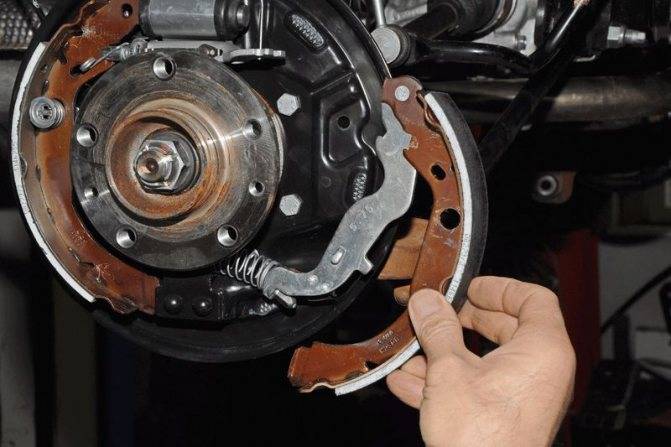

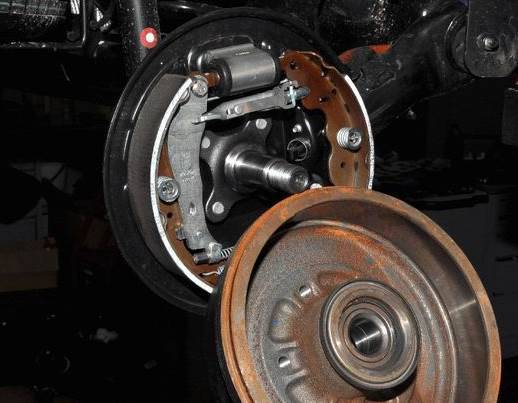

  5. Снимается барабан.
  6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
  7. Трос отсоединяется от рычага.
  8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
  9. Чашка с пружинкой, опорная стойка снимаются.

    Ссылка на фото

  10. Так же снимается вторая опорная стойка следующей накладки.
  11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
  12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
  13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

  14. От накладок отцепляются кончики стяжной пружины, она снимается.
  15. Из пазика колодки спереди извлекается вилка распорки.
  16. От передней накладки отцепляется конец серьги зазорного регулятора.
  17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
  18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
  19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
  20. С задней колодки снимается оттяжная пружинка распорочной планки.
  21. Тормозной механизм осматривается, очищается от грязи.
  22. Деформированные заржавевшие детали меняются на новые.
  23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
  24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
  25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
  26. Барабан ставится на место.
  27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
  28. Колесо ставится на место, проверяется, насколько легко оно вращается.
  29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Ручной тормоз (ручник) регулировка и замена тросов

На Рено Дастер / Каптур и Ниссан Террано установлен 1 трос на каждое заднее колесо. Тросы одинаковые, т.к. левый = правому, взаимозаменяемы и поставляются под одним артикулом. Таким образом для замены тросов на задних колесах необходимо приобрести 2шт.

Трос ручного тормоза Duster, Terrano ( 4×4 ) на одно колесо BOSCH (аналог 364003676R)

Как регулируется стояночный тормоз Рено Дастер?

Чаще всего регулировка стояночного тормоза требуется после ремонтных работ (например, если производилась замена автомобильных тросов).

Прежде, чем начать регулировку, нужно демонтировать декоративную пластиковую панель, находящуюся в салоне авто между передними сидениями (иногда достаточно снять лишь верхнюю накладку на панели). Следующий шаг – вывесить задок автомобиля.

Затем нужно нажать на педаль несколько раз и зажать ее. Рычаг ручного тормоза поднимается вверх. Оптимальное количество щелчков для хода рычага – 6-8. Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.

Для вращения гайки, которая находится возле стояночного тормоза, желательно использовать ключ на 10 – наиболее удобный размер.

Как проверить правильность регулировки?

В результате, когда рычаг опущен, задние колеса должны вращаться. Если же рычаг поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.

Рено Дастер замена тросов стояночного тормоза

Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.

Работу проводим на смотровой канаве или эстакаде.Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см.Регулировка привода стояночного тормоза).Опускаем рычаг стояночного тормоза.Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…

…выводим трос из прорези уравнителя.

Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…

…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.

Вынимаем трос из двух пластмассовых держателей на топливном баке…

…и пластмассового держателя на днище кузова.В салоне автомобиля …

…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

Выводим трос из отверстия в днище кузова.Аналогично снимаем правый трос стояночного тормоза.Устанавливаем задние тросы стояночного тормоза в обратной последовательности.Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).Отогнув разрезанные части коврового покрытия…

…головкой «на 13» отворачиваем две гайки крепления рычага к полу.

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.

Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.

Вынимаем передний трос из отверстия рычага.Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…

…наконечника переднего троса…

…и наконечников задних тросов.Вынимаем передний трос из уравнителя.Устанавливаем передний трос стояночного тормоза в обратной последовательности.После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).

Категории товаров, которые вам могут быть интересны на основании статьи «Ручной тормоз»:

Вы здесь

Вам потребуется торцовая головка «на 13». Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 5-7 зубцов (щелчков) храпового устройства. При необходимости привод стояночного тормоза регулируют из салона. 1. Снимите облицовку тоннеля пола (см. тут)

2, Откиньте вперед установленную на облицовке рычага привода стояночного тормоза заглушку, закрывающую регулировочный узел привода стояночного тормоза.

3. Заворачивая или отворачивая регулировочную гайку, добейтесь хода рычага на 5-7 щелчков. 4. Выполните несколько полных ходов рычага и опустите рычаг до упора. 5. Поддомкратьте заднюю часть автомобиля и проверните задние колеса рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. 6. Установите на место заглушку регулировочного узла и облицовку тоннеля пола.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Проверка в дорожном испытании

Чтобы убедиться, что натяжку ручника произвели правильно, следует проверить действия ручного тормоза в условиях дороги. Для начала требуется найти склон, уклон которого составляет 23%. Чаще всего используют специальные эстакады. Именно на них заезжает машина, а в последствие поднимается рукоять ручника. Если транспортное средство хорошо зафиксировано в неподвижном состоянии на дороге и не скатывается, то значит, вся процедура регулировки ручного тормоза прошла успешно – натянутый ручник выполняет свою функцию.

После этого необходимо проверить блокировку колес. Они должны без усилий вращаться при опущенной ручке, и быть неподвижными при 23%.

Он бывает следующих типов:

  • Гидравлический
  • Механический
  • Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

  • Кулачковым
  • Барабанным
  • Винтовым
  • Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Если регулировка ручного тормоза Рено Дастер произведена правильно, то тормозная система будет работать исправно. Процесс занимает не больше 10 минут, и выполнить его можно самостоятельно, следуя пошаговому плану. После небольших проверочных испытаний, автомобиль Рено Дастер будет готов к эксплуатации.

Но случаются моменты, когда перенатяжка или заклинивание трос разрывается. В этой ситуации требуется замена на новый.

Когда менять колодки, признаки износа

Конструкция тормозного механизма Рено Дастер Полноприводный Renault Duster имеет заднюю независимую многорычажную подвеску, передниприводная версия комплектуется торсионной полузависимой балкой. Вследствие этого есть различия в расположении и креплении троса ручника к колодкам

Важно учитывать, что задние колодки на Дастер 4х2 и 4х4 отличаются механизмом привода тормозов ручного тормоза. Минимально допустимый внутренний диаметр тормозного барабана составляет 229,5 мм, а новый барабан имеет номинал 228,5 мм. Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс

км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс. км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

  1. Снижение эффективности торможения.
  2. Шум, скрип при торможении.
  3. Большой рабочий ход рычага ручника.
  4. Вибрации при нажатии педали тормоза, хотя это скорее говорит об износе тормозного барабана.

Интересное по теме: Лучшие свечи для Хендай Солярис. Выбор и замена своими руками

Чтобы определить износ надо измерить толщину фрикционной накладки тормозной колодки включая основание. Толщина новой колодки составляет 4.9 мм. Максимально допустимый износ 3.5 мм. При показателях ниже 4мм необходима оперативная замена.

Важно произвести замену всех четырех элемент обоих колес. В противном случае при торможении машину может повести в сторону

Замена

Каждая деталь автомобиля имеет свой ресурс это касается и деталей которые входят в систему ручного тормоза

Особое внимание следует уделять тросику так как основные проблемы которые могут появится в этой системе связанны именно с ним. Следует знать что у задних колес колодки разжимаются благодаря двум тросикам, каждый из которых имеет свой привод

Менять его необходимо в следующем порядке:

  1. При помощи регулировочной гайки ослабляется трос

  2. Машина устанавливается на домкрат, для того чтобы снять колеса и демонтировать барабаны
  3. Отщелкиваем фиксирующую пружину и снимаем задние колодки
  4. Отжав пружину с рычага снимается конец тросика
  5. У защитного каркаса сжимаем элемент крепежа и в щите тормозного узла снимается трос
  6. Отжимается защитная оболочка левого и правого тросика, затем немного тянется привод и из отверстия уравнителя выводятся их концы
  7. Под днищем через каналы  вытягиваются тросики
  8. Новая деталь устанавливается в обратном

На этом работы по извлечению и замене необходимой детали можно считать завершенными.

Как можно заметить замена тросов ручника Рено Логан не такая уж сложная задача, с ней сможет самостоятельно справится каждый автовладелец,  главное последовательно и согласно выше приведенной инструкции производить все действия.

Важно помнить что ручник нужно эксплуатировать постоянно по мере необходимости, так как есть такое заблуждение что  если его реже использовать он дольше прослужит, но это не так. Тут действует так называемый эффект бумеранга, и в случае если  он будет редко перемещаться по защитному каналу его может заклинить в результате чего может  может порваться, и тросик  придется менять

  • https://carfrance.ru/podtyagivaem-i-reguliruem-ruchnik-na-reno-logan-svoimi-rukami-odna-nebolshaya-xitrost-foto-i-video/
  • https://carenault.ru/logan/logan-1/reguliruem-ruchnik-reno-logan-1/
  • https://expertrenault.ru/logan/tormoznaya-sistema-logan/ruchnik-reno-logan
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
