Технические характеристики
Оборудование оснащено корпусом стандарта 2 Din, фронтальная часть магнитолы имеет декоративную рамку, позволяющую вписать устройство в центральную часть панели приборов. Магнитола оснащается 4-канальным усилителем с поддержкой регулировки баланса между передними и задними каналами. Предусмотрена установка привода лазерных компакт-дисков стандарта CD, на дисплее отображается сопроводительный текст, записанный на носителе.
Радиоприемник поддерживает прием средних и длинных волн, а также ультракоротковолнового излучения. Радиостанции записываются в память устройства, для вызова каналов использованы 6 кнопок. Прибор подсоединяется к сети автомобиля, предусмотрен защитный предохранитель (срабатывает при перегрузке или коротком замыкании). Часть магнитол оснащается блоком беспроводной связи Bluetooth, предусмотрена возможность самостоятельной установки штекера Aux.
Руководство пользователя
В прилагаемом документе к машине, магнитола форд 6000 CD полностью описана, а инструкция позволяет узнать о следующих характеристиках:
- отдельная кнопка для включения/выключения основного устройства;
- встроенным таймером подается питание на протяжении 60 минут после полного выключения машины;
- Clock отображает дату и время;
- поворот регулятора позволяет изменить громкость;
- корректируется уровень баланса и тональности активным режимом посредством кнопки Bass/Tre или Fade/Bal;
- телефонные звонки можно принимать при помощи кнопки с изображением трубки.
Как включить блютуз
Для включения/отключения системы Bluetooth на устройстве 6000 CD необходимо выполнить следующее:
- зайти в Menu;
- в Menu нажать правая кнопка мыши позволяет вывести навигацию по разделам;
- нажимать Menu до появления надписи BT ON или BT OFF.
У некоторых машин нет блока громкоговорителя. Если активировать блютуз, то смартфон не распознает основное устройство. Проверка присутствия модуля коммутации возможна только при компьютерном диагностировании машины. Блок блютуз-связи используется для разговоров по телефону, при этом отсутствует возможность трансляции музыкальных композиций
Важно отметить, что поддержки русского языка нет
Подключение телефона к магнитоле на Форд Фокус 2 через блютуз
Чтобы подключить телефон к стандартной магнитоле 6000 сд достаточно модуль и провода USB/ Необходимо также приобрести Bluetooth-адаптер, подключающийся к устройству. К нему же можно будет подсоединить смартфон и другие гаджеты с возможностью воспроизведения музыки. Чтобы подключить адаптер, необходимо снять переднюю панель:
Данные контакты требуются для подключения адаптера следующим образом:
Вынимается магнитола из гнезда и подключаются адаптерные провода к обратной контактной стороне в соответствии со схемой.
Теперь нужно найти питание для адаптера, имеющего номинал 5 В. Преимущественно, он берется с основного конденсатора с середины платы
Важно не перепутать полярность. Достаточно произвести активацию устройства, и при грамотной сборке можно подключать телефон
Как подключить флешку
У головного устройства 6000 CD на рестайлинге форд фокуса нет заводского USB, позволяющее подключить флешку или другие внешние накопители. Можно самостоятельно подсоединить конвертер сигнала. Некоторыми владельцами коммутируется декодер файлов MP3.
Питательную колодку нужно подключить к сети машины с использованием дополнительного стабилизирующего устройства. Это поможет понизить параметры напряжения до 9 В. Остальные провода нужно подключить к штекеру на корпусе оборудования. Порт выводится в элемент пластика на консоли по центу или на кнопочные заглушки.
Как подключить AUX
Разъем AUX позволяет включать музыку от внешнего источника. Для подключения требуется обычный штекер для наушников с диаметром 3,5 мм. Прослушивание возможно при переводе основного устройства в нужный режим посредством кнопки.
Прежде чем использовать «аукс» повышается уровень громкости посредством регулятора, который расположен на внешней панели. Это позволит понизить воздействие помех, которые появляются от электроцепи машины.
Контролировать громкость тембра можно при помощи регулирующих поворотных ручек на оборудовании. Переключаются треки, приостанавливаются и воспроизводятся при помощи нажатия на клавиши внешнего проигрывателя. Некоторые Форд с головным устройством 6000 CD не имеют заводского AUX, но он легко монтируется своими силами.
Процедура заключается в следующем:
- Покупается шнур для соединения, имеющий 3,5 мм разъем.
- Снимается корпус, при этом боковины сжимаются. Фиксаторы можно снять при помощи пластин из металла. Устанавливается в 4 паза, имеющиеся с передней стороны оборудования. Рабочие стороны немного подрезаны.
- При вынимании магнитолы необходимо отключить все провода.
Подсоединяются порта AUX к контактам и выводятся в ящик.
- Теперь осталось установить снятые элементы и проверить работу разъема.
Громкая связь через АUX — Ford Focus Sedan, л., года на DRIVE2
Часть автомобилей Ford с головным устройством CD не оснащена штатным разъемом AUX, который можно установить самостоятельно. Процедура установки разъема на примере Fiesta: Приобрести соединительный шнур с круглыми 3,5 мм разъемами.
Снять корпус перчаточного ящика, сжав боковины руками. Демонтировать фиксаторы головного устройства при помощи тонких металлических пластин. Инструмент устанавливается в 4 паза, имеющихся на передней панели магнитолы, рабочие стороны имеют подрезку.
1.67.3 НАСТРОЙКА МОБИЛЬНОГО ТЕЛЕФОНА «HANDS-FREE»
Вынуть магнитолу из шахты и отключить разъемы проводов. Подсоединить порт AUX к контактам и вывести его в перчаточный ящик. Произвести обратный монтаж снятых деталей и проверить работоспособность разъема. Как подключить флешку Головное устройство CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя.
Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В.
Остальные провода громкая связь в форд фокус 2 подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки. Схема подключения магнитолы В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса.
Распиновка магнитолы CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.
К сожалению, на данный момент снять такое видео не представляется возможным, так как комплектацией моего автомобиля не предусмотрено подключение телефона. Если мне удастся найти автомобиль с нужной комплектацией, то я обязательно запишу видео и здесь размещу на него ссылку.

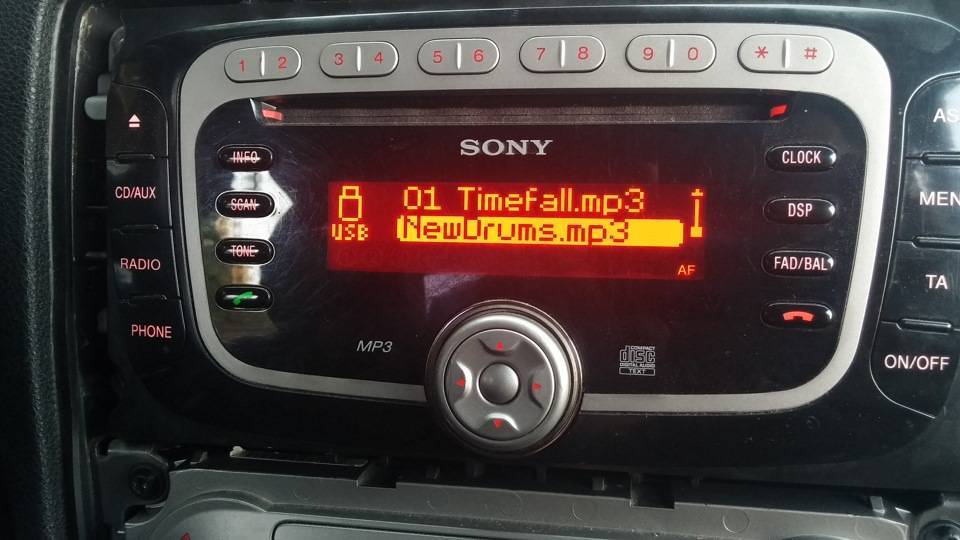

А пока попробую описать процесс подключения телефона к аудиосистеме SONY текстом. Итак, если в Вашей автомагнитоле имеется клавиша РHONE и две кнопки с изображением красного и зеленого телефонов это вовсе не означает, что у Вас есть функция подключения телефона через Bluetooth.
Если клавиша MENU не активна, значит комплектацией не предусмотрено подключение телефона. Если Bluetooth имеется, то с помощью стрелок вправо или влево включите Bluetooth в положение ON, затем включите Bluetooth, в Вашем телефоне и синхронизируйте его с аудиосистемой введя громкая связь в форд фокус 2 код, который высветится на дисплее автомагнитоkы. Вот в принципе и все, система готова к работе, разговаривайте.
Писал по памяти, поэтому может быть, где-то допустил громкая связь в форд фокус 2, но принцип подключения. Через AUX На любом современном телефоне есть разъем для наушников 3,5мм, поэтому их все можно подключить к вашей машине главное, чтобы и у нее был такой разъем. Вам понадобится кабель AUX, который выглядит вот так: Подробный способ подключения написан вот в этой статье.
Но с громкой связью -это совсем другой компот!
Магнитола Форд Фокус 2 подключение aux и микрофона
Я за безопасное, но динамичное вождение! Как-то так, друзья. Желаю всем всего наилучшего! И будьте внимательны, ведь сидеть за рулём-это не то же самое, что сидеть на диване возле телевизора: Прикупил провод джек-джек за двадцаточку Аукс пригодился. С другой стороны провода Lenovo S На майфуне можно частоты подрегулировать…и эквалайзер запресетить…Правда джойстик теперь стал малофункциональным.
Включаем блютуз на штатной магнитоле Форд Фокус 2 6000cd (инструкция внутри)
Ну чё, поехали! Один раз нажимаем на правую стрелку. После этого 6 раз нажимаем на кнопку выбора меню. На дисплее должна загореться надпись ВТ on или ВТ off. Стрелкой устанавливаем значение On и подтверждаем кнопкой выбора меню. Сообщение о том, что на магнитоле CD подключен телефон через блютуз. Блютуз включится и внешнее устройство должно распознать магнитолу как Ford Audio.
Установка AUX, лайт версия! — бортжурнал Ford Focus Hatchback 2.0 2006 года на DRIVE2
Я немного упростил установку AUX к штатному штекеру! Так как чем больше разъемов и соединений, тем хуже качество звука! И так преступаем…
откручиваем 7 болтов крепления вещевого ящика и вынимаем его…
находим этот штекер…
я не стал заморачиваться и нахрен отрезал штекер)))
берем обычный AUX провод (длину сами выбирайте, смотря куда будете выводить провод)…
отрезаем второй конец провода…
зачищаем до защитного экрана…
защитные экраны отделяем и аккуратно скручиваем…
сами провода тоже зачищаем и скручиваем…
предварительно подготавливаем термо кембрики…
защитные экраны скручиваем друг с другом…
вернемся в бардачок, там так же отрезанные от колодки провода зачищаем…
тут вышел косяк))) забыл сфоткать что с чем соединил и с красными кембриками погорячился (маленькие оказались)! черный провод из бардачка соединяем с защитным экраном провода AUX, остальные 2 провода без разницы как соедините…
одеваем последний кембрик, и все готово)))
вывел пока отсюда, шуруповерт дома забыл, лень было идти)))
Через USB
Этот способ очень удобен тем, что через него можно не только слушать музыку с мобильного устройства, но еще и подзаряжать его. Кроме того, подключившись по USB, вы можете управлять треками с экрана вашей автомагнитолы, благодаря чему будете меньше отвлекаться от дороги.
О том, как соединить телефон данным способом, написано в этой инструкции. Она общая для всех авто, поэтому подойдет и для Фокуса. Единственное, что вам понадобиться — это шнур, но как правило, он всегда идет в комплекте с любым современным телефоном.
Кстати, через USB можно подключить и обычную флешку с музыкой, только для этого потребуется специальный кабель-переходник.
Подключаем телефон к магнитоле на Форд Фокус 2
На автомобилях Форд Фокус второго поколения устанавливали штатную магнитолу 6000CD. В её обязанности входило только проигрывание компакт-дисков аудио-формата и прослушивание радио. Ещё можно было управлять устройством кнопками на руле. Магнитола пришла на смену 5000-й серии с кассетным магнитофоном, но морально устарела ещё в начале 2000-х. Как расширить функционал и подключить телефон к магнитоле Форд Фокус 2 будем разбираться сегодня.
Альтернатива 6000CD. Цены и новые возможности

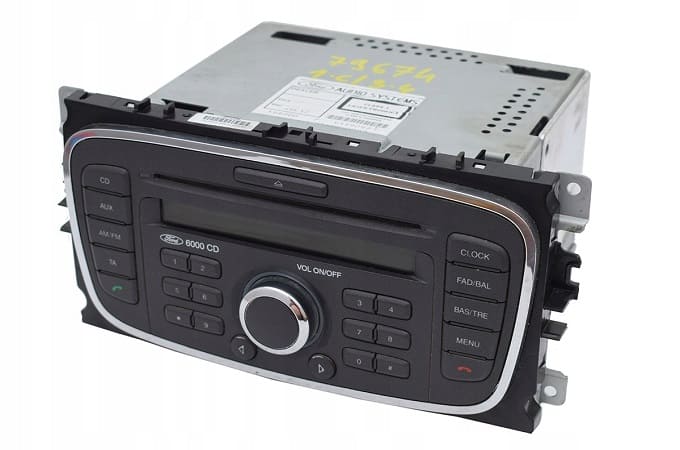

Внешний вид 6000CD.
Без существенных доработок и нового дополнительного оборудования проигрывание музыки формата МР3, подключение внешних носителей информации, подключение телефона и беспроводной гарнитуры в штатной магнитоле невозможно.
Автомобильная электроника развивается быстрее, чем сами автомобили, поэтому очень многие производители предлагают альтернативную магнитолу, выполненную в размере 2 DIN и полностью по форме повторяющую штатную фордовскую. Цены и возможности у каждой из них разные, поэтому рассмотрим несколько вариантов.

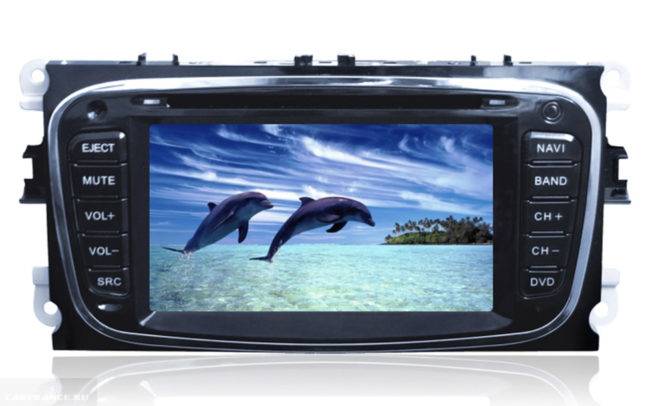

Магнитола Winca — 8903
Как и конкуренты, устройство превратит штатную радиоточку в полноценный мультимедийный центр. Winca — 8903 имеет сенсорный 7-дюймовый экран разрешением 800х480 с регулировкой яркости и чувствительности сенсора. CD-привод читает диски всех возможных форматов, от аудио диска до DVD и графических изображений. К устройству можно подключить цифровой телевизор, по умолчанию встроена Bluetooth громкая связь, есть порты для подключения USB устройств и считывания карты памяти формата SD. Устройство поддерживает управление с кнопок на руле.
Устройство MyDean 7112
Возможность подключения телефона через Блютус.
Цена магнитолы повыше, чем предыдущей за счёт установки штатного навигатора. За устройство просят порядка 27 000 рублей . По форме и типу крепления полностью совпадает со штатной 6000-й магнитолой, но добавляет массу функций:
- встроенный навигатор;
- встроенная Bluetooth-громкая связь;
- модуль памяти на 6 дисков CD-формата;
- читает диски всех компьютерных форматов (аудио, видео, графические файлы);
- возможность подключения камеры заднего вида;
- возможность выхода в интернет;
- поддержка большинства навигационных программ.
Модель имеет цветной сенсорный экран диагональю 7 дюймов разрешением 800х480.
Устройство Navipilot
Магнитола с ещё более широким функционалом и с приятной ценой около 19 000 рублей. Как и предыдущие модели, имеет семидюймовый цветной сенсорный экран, и все основные функции, которые есть в предыдущих моделях. Отличается особой проработкой навигационного оборудования и дополнительных функций:
- трёхмерный навигатор с поддержкой яндекс-карт, СитиГид, Навител;
- умеет прокладывать маршрут в реальном времени с учётом пробок;
- встроенный аналоговый ТВ-тюнер с антенной в комплекте;
- полная поддержка Bluetooth — громкая связь, проигрывание музыки с внешних устройств;
- встроенный 3G модем, программная подготовка для интернет-сёрфинга;
- двухзонный вывод видео — можно подключить дополнительный экран, на подголовнике или на потолке.
Подключение телефона к магнитоле на Форд Фокус 2 через блютуз
Комплект для подключения телефона к стандартной магнитоле.
- Модуль ( 1 577 856 ),
- кронштейн ( 1 318 300 ),
- микрофон ( 1 532 666 ),
- провод USB ( 1 520 709 ),
- джойстика с кнопкой «voice» ( 1 318 965 ).
За 5-8 тысяч рублей можно купить Bluetooth-адаптер и подключить его к штатной магнитоле. А к адаптеру уже подключать и телефон, и любое внешнее устройство для проигрывания музыки. Это касается не только 6000-й магнитолы, но и всех остальных, самых дешёвых, но с возможностью подключения через AUX. Для подключения адаптера нужно снять лицевую панель магнитолы, где мы увидим такую картину:

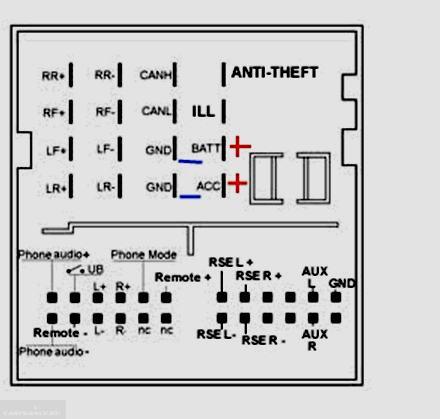

К этим контактам будем подключать адаптер по такой схеме:
Далее вынимаем магнитолу из гнезда и подключаем провода от адаптера к обратной стороне контактов по схеме — правый динамик к контактам правого выхода и так далее. Теперь ищем на плате магнитолы питание для адаптера номиналом 5 В. Как правило, его берут с большого конденсатора по центру платы. Не путаем полярность. Устройство подключено. Теперь его можно приклеить к корпусу магнитолы на двухсторонний скотч, можно расположить в бардачке и вывести провода через заготовленной заранее отверстие.
Синхронизация
После подключения к магнитоле включаем радио, находим в меню Bluetooth, включаем Bluetooth в телефоне и синхронизируем устройства между собой. Телефон увидит магнитолу как Форд Аудио, а магнитола попросит ввести код подтверждения соединения. Теперь можно пользоваться Bluetooth гарнитурой, слушать музыку с телефона. Удачных экспериментов и солнечных дорог!
Как Включить Блютуз На Форд Фокус 2
Включить Bluetooth Штатная магнитола Ford Focus 4,5 6000 кд (внутренняя аннотация)
Владельцы более современных и дорогих автомобилей уже привыкли к тому, что основное устройство. настоящий мультимедийный центр. Даже в плохой комплектации почти все автомобили после 2014-2015 гг. Мультимедиа имеет как можно больше функций для изменения полнофункционального разнообразия музыки с поддержкой внешних устройств и различных форматов файлов, навигатором, сенсорным экраном, поддержкой парковочных датчиков и задних камер для других радиальных обзоров. Иногда основной блок Ford Focus 4.5 не предоставляет другого выбора, кроме как слушать радио и воспроизводить аудио CD. в качестве включить Bluetooth на Ford 2600CD и, если возможно, с аннотацией, мы разберемся вместе.
в качестве включить Блютуз радио 6000CD Ford Focus 2,4
О европейских версиях второго модуля Focus блютуз выборочно установлен. Для тех версий, которые были собраны в нашей стране, радио 6000CD было установлено без модуля Bluetooth, хотя кнопка с изображением телефона обязательно присутствует во всех версиях. В большинстве наших приемов эта кнопка выполняет очевидную функцию отключения звука, она просто отключает звук радио. В тех версиях (в основном, европейских и американских сборок), где модуль встроен в радиоприемник 6000CD, процедура включения Bluetooth выглядит следующим образом:
- Включите устройство.
- Нажмите кнопку выхода в меню.
- Просто нажмите стрелку вправо один раз.
- В результате мы нажимаем кнопку выбора меню 6 раз. Включенный VT или BT выключится на экране.
- Используйте стрелку, чтобы выбрать Вкл, и подтвердите выбор кнопкой меню.
блютуз для основного блока брод Mondeo /фокус.
Форд Фокус Радио Активация 2.4
Онлайн ремонт авто для вашего автомобиля 5% скидка на промокод smolcustom Спасибо.
Сообщение заключается в том, что телефон фактически подключен к радио 6000CD через Bluetooth.
Bluetooth включится, и внешнее устройство должно распознать радио как Ford Audio. При первом подключении устройство может попросить вас ввести PIN-код, после чего радио используется в качестве устройства связи Bluetooth.
Что делать, если Bluetooth не установлен или не работает
По большей части, со всеми нашими хитростями, вы должны купить модуль Bluetooth и установить его без помощи других. Устройство подключается без каких-либо хлопот, и после установки радио может использовать его в качестве устройства аудиосвязи, оно будет считывать нашему клиенту возможные форматы аудио и изображений.
Одно из таких устройств производится компанией YATOUR, модель YTM06-FRD1. Фотография устройства находится наверху, и вы можете видеть, что он имеет один USB-порт, вход AUX, слот для карты памяти, и сегодня устройство имеет 8 ГБ встроенной памяти. Вы можете управлять музыкой на руле, устройство полностью совместимо с обычным радио Ford.
Включает 12-контактный кабель для радио, разъем для подключения внешних устройств (плеер, компьютер, планшет) и сегодня по протоколу блютуз Адаптер может воспроизводить потоковое аудио. Стоимость адаптера на разных сайтах колеблется от 50 до 60 баксов.
Распиновка штатной магнитолы ford focus 3
Отзыв владельца Ford Focus III Hatchback — автозвук. И так, однажды захотелось посмотреть фильм с телефона в машине, и было бы здорово слушать звук через колонки с сабвуфером. Смотрю в бордачке рядом с флешкой отверстие под aux, но самого провода нет. На форуме вычитал, что нужно лишь вставить пару проводов в шлейф магнитолы. Главное, чтобы на магнито Схему разборки магнитолы не описываю, так как там все элементарно. Но выложу распиновку разъемов магнитолы РП Всем удачи, если будут вопросы- пишите! Цена вопроса: 70 ₽. Распиновка разъемов штатных автомагнитол устанавливаемых на Ford. 6 — Ant или ANT+ или AutoAnt или NAKOP.ME = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда). 7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона. 8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон).
FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD , FORD (Ещё одна разновидность разъёма) Разъём магнитолы Ford. FORD , FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD CD Разъём магнитолы Ford. Фото FORD CD с кнопкой CDDJ Разъём магнитолы Ford. Подбор ламп. Распиновка разъемов. Размеры штатной акустики. Схемотехника. Автомобильные компьютеры. Учебник JBL SpeakerShop. Видеогалерея. Справочник. Логотипы автомобилей.
Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями. Так же можно установить панель с кнопками от РП AUX нискоуровневый межблочник вход плюс левый Где что можно посмотреть?
Распиновка разъемов автомагнитол
Вот и повернулась к моему дню рождения уникальная возможность заменить штатное головное устройство. Всегда были мысли по этому поводу, но как то то денег лишних не было, то куда-то не туда они уходили… В общем такой подгон к дню рождения я получил от папы, за что я ему превилико благодарен. Магнитола с отличным набором функций, здесь есть все, что необходимо и даже больше, включая выход в интернет, навигацию с пробками, dvd, tv, подключение камеры заднего и фронтального вида и другое… Начинка на платформе виндоус 6.
Схему подключения, и распаковку нашёл в интернете, собственно вот они от штатного, до евро кабеля. Переходник был в комплекте. Распиновка от штатной 2din cd. Прочие синие 3 провода решил заизолировать и убрать куда по дальше. Ну, решил я про себя, контрольный запуск и можно идти спать, и тут начало твориться что то не понятное, это как раз то, о чем я спрашивал в предыдущей статье.
Перестала отображаться температура наружного воздуха, не работали стеклоподъемники, подогревы сидений, не отображались на приборке индикаторы включения поворотников и чего только не было…. Именно с таким видом я отправился домой…. На следующий день решил я не пытать удачу, а поехать в сервис к знающим людям и спросить совета. Со слов автоэлектрика, моя проблема в кан шине и решить её может только дилер, и стоить это будет отнюдь не дешево, я ухмыльнулся, говорю понятно, бывай.
Поехал на другой сервис, там ребята были уже по продвинутей и после того, как я описал все мои действия по подключению они сразу же поняли в чем дело и решить эту проблему не составляло ни какой трудности. Дело в том, что те самые провода синие нельзя оставлять просто так, они должны быть замкнуты, причём между собой. Вот схема правильного подключения магнитолы и кан проводов.
Собственно провода идущие в мафон. В этот же день я купил переходную рамку для установки квадратной магнитолы с овальный.
И в итоге все выглядит именно так. Я думаю вам тоже бросается в глаза стертые кнопки блока климат контроля, но об этом позже. Кстати датчик GPS необходимо устанавливать так, чтобы для него не было преградой никакой железной пластины, только под пластмассой, либо спутники ловить не будет… Основное было подключено, осталось дело за подключением камеры заднего вида, антенны тв, и покупки модема, об этом в другой статье…. Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями.
Cars Experience Communities Read most popular. DanStrong last online more than a month ago. Prev Когда увидел новые цены на страховку… Next Подключение камеры заднего вида. Comments 5 Only registered users can participate in discussions. Sign Up Login with. А что вы делали что так кнопки облезли? Да уж, царапки однако.
Как подключить телефон к магнитоле Ford Focus 2 через блютуз
На автомобилях модели Форд Фокус 2 поколения устанавливали штатную магнитолу 6000CD. В ее функционал входило проигрываение аудио-CD, а также прослушивание радио. Также в улучшенные комплектации входил мультируль с кнопками управления. Это модель магнитолы сменила 5000 серию с кассетным магнитофоном. Мы рекомендуем посмотреть замену могли подключить bluetooth к своей к магнитео Ford Focus 2. Для это мы рекомендуем данные модели:
