Чистка карбюратора ВАЗ 2107

Наружная мойка карбюратора

Необходимость наружной чистки определяется водителем исходя из конкретных условий эксплуатации. Иногда бывает, что не слишком чистый агрегат работает лучше, чем новый. Поэтому усердствовать с этим не стоит. Технически наружная чистка карбюратора ВАЗ-2109 или иной модели целесообразна при наличии лохмотьев жирной грязи в пусковом устройстве и/или в рычажном механизме, когда они препятствуют взаимному перемещению деталей.

Предварительно необходимо снять воздухоотделитель. Как правило, мойку карбюратора производят с помощью кисти и керосина или дизельного топлива. Также можно использовать специальные химические препараты, которые затем смываются водой. При этом следите, чтобы внутрь впускного коллектора и карбюратора не попали грязь или мусор. После мойки рекомендуется хорошо продуть устройство воздухом с помощью компрессора.

Чистка сетчатого фильтра

Перед тем как отвернуть держатель-пробку сетчатого фильтра, сначала вручную заполняем топливом поплавковую камеру до тех пор, пока не закроется запорный клапан. После этого выкручиваем пробку и извлекаем фильтр. Затем его промываем в растворителе и продуваем воздухом. Полость под пробкой промывается жёсткой кистью.

После этого подставляем ёмкость под отверстие для пробки и прокачиваем топливо, чтобы промыть полость фильтра. Затем ставим фильтр глухим концом в держатель и заворачиваем его до упора.

Промывка поплавковой камеры

Эта процедура довольно сложная и требует определённых условий. Специалисты не рекомендуют её выполнять без необходимости. Косвенным свидетельством засорения поплавковой камеры может быть состояние сетчатого фильтра. Если поверхность сетки загрязнена более чем на 1/5 часть, следует проверить состояние поплавковой камеры и при необходимости её промыть.

Чтобы был доступ к поплавковой камере, сначала снимаем воздушный фильтр. Затем ослабляем зажимы топливных трубопроводов и снимаем их. Отключаем разъём электромагнитного клапана. Потом отвинчиваем 4 винты и аккуратно снимаем крышку карбюратора вверх, чтобы не задеть поплавки

Вслед за этим осторожно переворачиваем крышку и кладём её вверх поплавками на стол

Промывка поплавковой камеры, если карбюратор установлен на двигателе, производится с использованием резиновой груши. Сначала откачиваем топливо из камеры, а затем высасываем все загрязнения и мусор. После этого протираем дно и стенки камеры тонкой жёсткой кистью.

Чистка жиклёров и других деталей

Жиклёры сначала выворачивают узкой длинной отвёрткой, а затем вытаскивают с помощью предварительно приготовленных деревянных палочек. Сначала насаживает жиклёр на заточенный конец, а потом вынимаем. После этого продуваем эмульсионные колодцы карбюратора сжатым воздухом. Если в процессе этой операции в поплавковой камере появилась грязь, следовательно, загрязнён соединительный канал.  В этом случае промываем повторно поплавковую камеру и повторяем процедуру с продувкой колодцев.

На деталях карбюратора в процессе работы накапливаются темно-смолистые отложения. Этот налёт является следствием принудительной вентиляции полости картера. Количество отложений зависит от износа соответствующих деталей двигателя. Чем больше их выработка, тем интенсивнее происходит загрязнение карбюратора.

Существенное влияние на работу карбюратора оказывает засорение калиброванных отверстий воздушных жиклёров. В первую очередь это касается главной дозирующей системы и холостого хода. Чистка жиклёров производится после их предварительного замачивания в бензине медной проволокой или деревянными палочками.

Как снять агрегат

Действительно, этот вопрос может застать врасплох неопытного владельца «шестёрки» или «семёрки». Но сама процедура демонтажа не считается сложной. Главное — запоминать или записывать места подключения разных шлангов, так как при первом опыте обратная установка может вызвать трудности.

Демонтировать карбюратор ДААЗ рекомендуется на холодном двигателе, так как устройство располагается прямо на впускном коллекторе.

Важно последовательно отсоединить топливные магистрали и провода

Подготовительный этап включает в себя снятие коробки воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшие работы занимают не более 10 минут:

  1. Сначала от корпуса карбюратора отсоединяется два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключён к дроссельной.

  2. Сразу же отсоединяется пружина возврата и её фиксатор.

  3. Следующий шаг — отключение провода экономайзера принудительного холостого хода.

  4. Ослабить хомутное соединение на широком патрубке подачи бензина и снять сам шланг. После него можно снимать шланг обратной подачи топлива.

  5. От штуцеров в верхней части корпуса можно отсоединить вентиляционный и вакуумный шланги.

  6. Далее возможен демонтаж самого блока карбюратора. Для этого необходимо открутить четыре гайки крепления и аккуратно вытащить со шпилек карбюратор вместе с прокладкой.

  7. Открытое отверстие в коллекторе на время работ рекомендуется закрыть мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине. Это обеспечит чистоту мотора и исключит попадание внутрь силового агрегата грязи.

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

  • Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
  • Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
  • Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
  • После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

  • Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
  • Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
  • Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

  • Винтом качества разгоняем обороты двигателя до максимальной отметки.
  • После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Налет на деталях карбюратора

Если Вы разберете карбюратор для его обслуживания, то можете заметить на его внутренних станках темно коричневый смолистый налет, не пугайтесь. Данный налет является естественным образованием. Он образуется в результате функционирования принудительной вентиляции картера.

А чем старше двигатель, он имеет больший износ, а как следствие увеличивается количество этих газов, которые поднимаются в полости воздушного фильтра, при этом загрязнение деталей карбюратора происходит больше. Вот такая взаимосвязь.

Налет на деталях карбюратора и стенках, которые находятся возле них, чистить обязательно. А вот чистить налет на стенках горловины, стенок заслонок, диффузоров не обязательно, так как этот налет существенно не влияет на общую работу карбюратора.

Поэтому не тратьте зря время. Хотя если вы педантичный человек и у вас есть время, то можете вычистить карбюратор до идеальной чистоты, хуже в любом случае от этого не будет и в последующем лучше скажется на регулировку карбюратора ваз 2107.

По причине того, что вторичная камера карбюратора мало времени находится в работе, ее вторичный жиклер и основной воздушный жиклер загрязняются не сильно. Однако проверять степень их загрязнения все же надо.

Рекомендуется это делать при каждом снятии крышки карбюратора.

Чистить жиклеры рекомендуется или бензином либо растворителем. Для этого можно использовать тонкую проволочку.

Чтобы в пути вас не ждали неодиночные неприятности, связанные с работой карбюратора, каждые 50 – 80 тыс. км пробега проверяйте в каком состоянии сетчатый фильтр, который находится в поплавковой камере карбюратора на входе.

Дело в том, что благодаря эффективной работе системы очистки топлива автомобиля ВАЗ 2107, данный фильтр засоряется редко. Однако если своевременно не менять топливный фильтр тонкой очистки, то могут быть проблемы в пути, так как данный сетчатый фильтр быстро засорится.

Промывать все детали и полости карбюратора нужно аккуратно. Допустим поплавковую камеру, где имеются отложения смол, желательно промывать растворителем или другими эффективными средствами.

Но, к примеру, промывать сами диафрагмы, прокладки стоит только чистым бензином, так как все растворители могут сильно их повредить, а для этого их надо промывать в отдельности.

Снятие и промывка

Прежде чем на ваз 2109 чистить карбюратор, не обойтись без снятия и разборки, а для снятия и последующей разборки карбюратора, воспользуетесь инструкцией, по ремонту приложенной к вашему автомобилю. Здесь весь процесс приведу вкратце:

Открутить крепления и снять крышку воздушного фильтра, затем сам фильтр, затем корпус фильтра
После этого снимаем крышку карбюратора, для этого выверните все винты крепления
Достаем поплавок из камеры
Снимаем уплотнительную прокладку, проверяем её сохранность, если необходимо – заменяем
Затем выкручиваем из корпуса главные жиклеры воздуха
Вынимаем из корпуса все жиклеры и их эмульсионные трубки
С помощью отвертки, снимаем стопорную пластинку пробок главных топливных жиклеров
Выворачиваем пробки, при этом обращаем особое внимание на внешний вид медных уплотняющих шайб, если они деформированы, тогда их необходимо заменить
Выкручиваем и вытряхиваем из корпуса устройства основные топливные жиклеры, однако внимательно — выполняя эту операцию, вам следует запомнить и маркировку и место, куда были установлены жиклеры, для того, чтобы, вкручивая их назад не перепутать местами
Отворачиваем топливный фильтр, и замачиваем его в ацетоне ненадолго, затем продуваем сжатым воздухом, прежде чем ставить на место
Заполняем бензином поплавковую камеру и с помощью шинного насоса продуваем все эмульсионные каналы
Когда будете выполнять эту операцию, из всех каналов начнет выходить бензин вместе с разнообразными загрязнениями
Эту операцию повторяют несколько раз в случае необходимости, , снова заполняют бензином поплавковую камеру и снова продувают каналы
Выполняя эту операцию, вам следует предпринять все возможные меры против разбрызгивания, разливания и стекания бензина куда попало
Промываете все жиклеры ацетоном, затем прочищаете капроновой леской либо заостренной спичкой (зубочисткой) и продуваете сжатым воздухом
Нельзя в коем случае прочищать жиклеры с помощью проволоки либо другого металлического предмета!
Следует так же быть предельно внимательным, чтобы не дай боже не потерять пружинки, винтики, а так же другие довольно мелкие детали
Разобрав карбюратор, очищаем тщательно каждую деталь
Надевайте перчатки, если дорожите своими руками
Помните, что все резиновые либо пластмассовые детали вам следует изолировать от попадания очистителя, иначе он может деформировать их
После завершения разборки карбюратора, все металлические детали его собираем в стеклянную банку либо металлическую коробку и заливаем их очистителем, затем даем им постоять, только периодически перемешиваем
Затем струей воды промываем и чистим детали с помощью старой зубной щеткой либо зубочистками
Даже не пытайтесь чем либо ковырять в любых отверстиях внутри карбюратора и в клапанах
Потому, что через эти отверстия подается воздух и топливо, они очень важны для стабильной работы мотора
Такие отверстия следует прочищать аэрозолем либо сжатым воздухом
Если вы считаете, что с первого раза вычистилось не все, тогда жидкий очиститель вы можете использовать повторно
Самые экономные автолюбители применяют очиститель по нескольку раз, сохранив жидкость в плотно закрытой таре
Знайте, что ваз 2109 карбюратора промывка не требует от вас обязательного удаления с горловины устройства смолистого налета и отложений от картерных газов, так же находящихся на стенках диффузоров, покрывающих поверхности всех дроссельных заслонок, потому что образование нагара именно в этих местах не оказывает никакого влияния на работу карбюратора
А на удаление тех отложений, которые образовались в каналах и отверстиях системы холостых оборотов, а так же переходной и главной дозирующих систем следует обратить максимально повышенное внимание
Так как чистота этих каналов с отверстиями существенно влияет на бесперебойную работу карбюратора и мотора
По завершении чистки карбюратора, надо тщательно просушить его и собрать согласно приложенной фото инструкции в руководстве по ремонту
Затем очищенный вами карбюратор еще предстоит установить в автомобиль, и отрегулировать

Рекомендуем: Правильное положение ног на педалях автомобиля автомат. Особенности управления автомобилем с акпп. как ездить с «автоматом»

Это интересно: Как отрегулировать карбюратор на скутере

На этом все с промывкой, дополнительно посмотрите видео материал по этому вопросу.

Тюнинг карбюратора ВАЗ 2107, видео

В карбюраторе ВАЗ всегда найдется место для тюнинга. До определенного предела он действительно помогает улучшить динамические характеристики двигателя без вмешательства в силовой агрегат. Как правило, тюнинг делается с целью:

  • снижения расхода топлива;
  • улучшения отдачи мощности двигателя;
  • улучшения разгонных характеристик;
  • отсрочки капремонта или тюнинга мотора.

Доработкат и тюнинг карбюратора, видео.

  1. Заменить диффузор №1 на больший, установить топливные и воздушные жиклеры на нештатные, с большей пропускной способностью, заменить распылитель ускорительного насоса, снять пружины соединения дроссельных заслонок с вакуумным насосом и заменить их на проволок. Всё это делается для подачи большего количества топливно-воздушной смеси;
  2. Заменить ремкомплект – набор прокладок и расходников, которые быстро выходят из строя. Зачастую замена ремкомплекта позволяет решить проблему с перебоями в работе карбюратора;
  3. Установить спортивный карбюратор вместо штатного. Спортивная версия имеет лучшую производительность, что заметно улучшает динамику мотора. Конечно, в Феррари старая «семерка» не превратится, но станет немного резвее. Правда, и расход топлива вырастет, но это не принципиально для любителей быстрой езды;
  4. Еще один шаг – установить карбюратор от другой модели ВАЗ с более мощным двигателем. Принцип тот же, что и с тюнингом «спортивной» версией – больше производительность, лучше динамика;
  5. Для самых понимающих – установить еще один карбюратор. Как ни странно, пара штатных карбюраторов дает прирост мощности (что ожидаемо) и при этом экономию бензина. Такой тюнинг под силу профессиональным мастерам, имеющим нужное оборудование, но это действительно интересный вариант улучшения автомобиля.

Снимаем карбюратор

На первом этапе откручиваем 4 болта и снимаем подседельный отсек, на некоторых моделях еще отвинчивают крышку маслобака. Потом снимается воздушный фильтр, для чего освобождаем винт хомута крепления манжеты и 2 болта на 10, фиксирующие корпус. Резиновую манжету корпуса фильтра с карбюратора можно стянуть с определенным усилием. Теперь надо отсоединить бензиновый и масляный шланги. С этой целью петли хомутов сжимаются и стягиваются два шланга. Ключом на 10 отворачивают ближний болт крепления к патрубку впуска. Откручиваем второй болт внутри. На данный момент уже освобождены 2 шланга, откручены 2 болта крепления. Сейчас надо снять устройство, отвинтить крышку дроссельной заслонки и вынуть дроссель. Для окончательного освобождения устройства надо снять с фиксаторов-защелок еще защитную крышку пускового обогатителя и открутить 2 винта с прижимной скобы обогатителя.

Разбираем карбюратор

Прежде чем развинчивать карбюратор, с него очищают внешнюю грязь – масло, пыль, песок. Это удобно делать бензином, налитым в ванночку. Надеваем перчатки, берем кисточку и очищаем наружную часть. Теперь надо потрясти карбюратор, вращая его в разные стороны, чтобы убрать остатки жидкости. Можно открутить прозрачный дренажный шланг и слить бензин. Работать удобно на широком столе, так как при разборке можно потерять мелкие детали.

Последовательность разборки карбюратора: 1. Сначала надо отвинтить 2 винта поплавковой камеры и снять крышку. 2. Изучаем устройство карбюратора в виде белого поплавка, 2-х жиклеров (главного и холостого хода), запорной иглы на лепестке. 3. Ось поплавка вынимается и освобождается поплавок с иглой

Особое внимание мелким деталям. 4

Берем шлицевую отвертку и выкручиваем 2 жиклера. Больше раскручивать ничего не надо.

Средства для чистки карбюратора

В автомагазинах представлен широкий выбор специализированных средств именно для очистки карбюраторов. Особенно эффективными считаются Gunk Carb Medic, ABRO CC-200, LIQUI MOLY, Hi-Gear, Run Way. Особенно удобны аэрозоли, оснащенные длинной пластиковой насадкой, благодаря которой можно «продуть» самые узкие жиклеры.

Важно правильно подобрать жидкость для чистки карбюратора. Некоторые автолюбители не покупают специальные средства для очистки, а пользуются обычным бензином, ацетоном или растворителем

Если вы решили поступить так же, убедитесь, что используемая вами жидкость не содержит в своем составе масло.

Внимание! Перечисленные выше средства являются сильными растворителями и при попадании в глаза могут вызвать серьезные осложнения! От воздействия химических средств нужно также беречь все неметаллические детали

Неисправности карбюратора дааз 2107 1107010

Смеситель – сложное устройство, содержащее много тонких жиклёров, каналов, мелких деталей. Достаточно небольшой песчинки внутри тарированного отверстия для нарушения привычного ритма работы агрегата. Признаки неполадок проявляются явно. Основные причины – недостаток воздуха, бензина, нарушения при создании горючей смеси. Своевременная прочистка, промывка, регулировка карбюратора, обслуживание, замена воздушного фильтра исключат неприятности в поездке. Краткий обзор наиболее распространённых поломок.

  1. Автомобиль заводится, работа на холостом ходу неустойчивая.
  2. Заметно увеличился расход горючего.
  3. Невозможно разогнать машину, холостой ход удерживает стабильно.
  4. Наблюдаются «провалы» при попытке тронуться с места.
  5. Появляются затруднения с холодным запуском.
  6. Осложнения горячего пуска.
  7. Обороты холостого хода завышены.
  8. Карбюратор стреляет.
  9. Не поступает топливо.
  10. Карбюратор снаружи влажный, капли бензина на корпусе.
  11. Случайные, несистемные перебои.

Перечисленные симптомы не указывают однозначно на разборку, ремонт карбюратора. Предварительно следует убедиться в исправности смежных узлов, механизмов. Например, ненастроенное зажигание, изношенная поршневая группа не позволят составить чёткую картину происходящего. Возможные грехи смесителя, за исключение износа базовых частей, реально устранить в домашнем гараже.

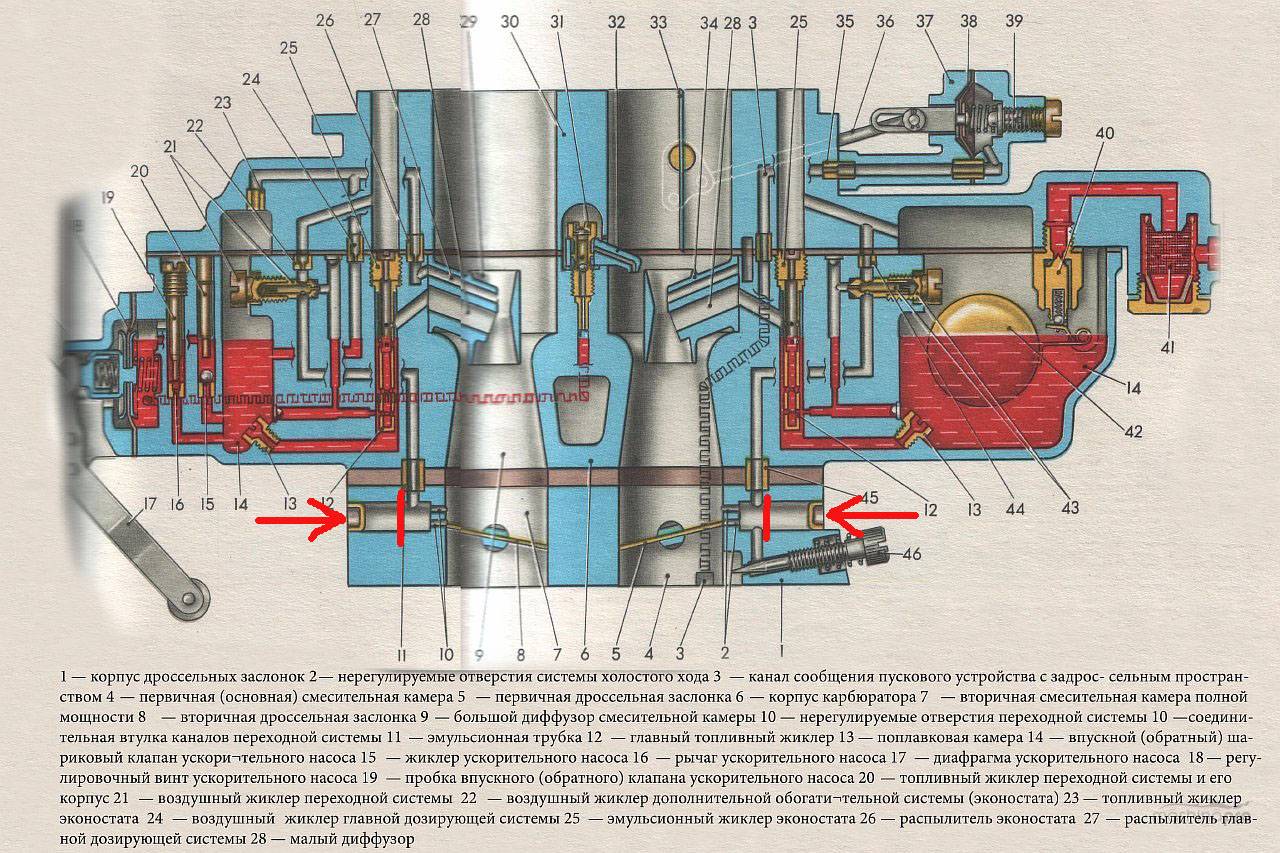

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Когда нужна регулировка ХХ?

Эту процедуру должен знать каждый автовладелец, так как она делается после любых работ с системой впрыска. В частности, если произошло нарушение настроек смесеобразования

Обратите внимание, что количество оборотов должно составлять не более 950 в минуту. Также стоит отметить, что всю настройку карбюратора необходимо проводить на прогретом моторе. Для осуществления настройки имеется два винта, расположены они на самом корпусе

Это винты количества и качества топлива. Путем их вращения можно достичь самого оптимального числа оборотов коленчатого вала двигателя внутреннего сгорания. Если имеется газоанализатор, при помощи этих винтов добиваетесь минимального содержания CO2 в выхлопной системе ВАЗ 2105. Карбюратор должен подавать ровно столько бензина, сколько может сгореть без остатка

Для осуществления настройки имеется два винта, расположены они на самом корпусе. Это винты количества и качества топлива. Путем их вращения можно достичь самого оптимального числа оборотов коленчатого вала двигателя внутреннего сгорания. Если имеется газоанализатор, при помощи этих винтов добиваетесь минимального содержания CO2 в выхлопной системе ВАЗ 2105. Карбюратор должен подавать ровно столько бензина, сколько может сгореть без остатка.

Ремонт карбюратора на ВАЗ 2107 своими руками

Вероятно, не один водитель ВАЗ 2107 сталкивался с такой неприятностью, как ремонт карбюратора. Несмотря на то, что модели с таким типом питания двигателя давно не выпускают, все равно многие автолюбители остаются преданными своим «карбюраторным» машинам. Именно поэтому проблема его разборки своими руками остается актуальной и по сей день.

Что такое карбюратор

Карбюратор является незаменимой частью автомобиля ВАЗ 2107. Он помогает ему завести двигатель путем смешивания бензина и воздуха, управляя их количеством. Таким образом, происходит контроль над содержанием топлива в этой смеси, которая называется топливовоздушная.

Основными элементами карбюратора являются:

  • емкость для топлива или же поплавковая камера;
  • поплавок со специальным игольчатым запорным клапаном;
  • распылитель;
  • главная корпусная деталь (смесительная камера);
  • сужение воздушной горловины карбюратора — диффузор;
  • воздушная и дроссельная заслонки;
  • топливный и воздушный каналы с отверстиями-жиклерами.

Возможные причины неисправности

Почему сломался карбюратор в вашем автомобиле ВАЗ 2107, определить с первого взгляда невозможно. Этот механизм настолько сложный, что только при детальном рассмотрении вы сможете понять причину поломки, чтобы произвести ремонт. Давайте рассмотрим самые распространенные проблемы.

  • негерметичное соединение карбюратора с выпускным трубопроводом;
  • недостаточное количество топлива в поплавковой камере;
  • загрязненные жиклеры и каналы;
  • сбился поплавок.

Все это вы можете легко исправить, если делаете ремонт своими руками, не прибегая к помощи профессионалов.

Как снять карбюратор?

Чтобы двигатель вашего ВАЗ 2107 вновь заработал как новый, необходимо осуществить ремонт карбюратора, то есть разобрать его.

Сначала снимите воздушный фильтр. Теперь ничего не мешает для того, чтобы протереть карбюратор. Сделайте это с помощью влажной тряпки, а при сильном загрязнении воспользуйтесь специальным очистителем для двигателя. Открутите на несколько оборотов крепление тросика воздушной заслонки.

Ослабьте болт оболочки тросика, который теперь легко можно снять.

Снимите вытяжной шланг для отвода картерных газов.

Открутите топливный шланг и аккуратно снимите его со штуцера. Отверстие в топливном шланге следует обязательно заткнуть. Сделать это можно обычным болтом.

Отсоедините шланг вакуумного регулятора, служащего для опережения зажигания.

Разъедините экономайзер, обогащающий горючую смесь, и пневмоклапан.

Снимите микропереключатель с клемм.

Отожмите отверткой наконечник от тяги привода, который имеет дроссельная заслонка.

Следующим действием вы должны вынуть обратную пружину этой заслонки.

Демонтируйте карбюратор от впускного коллектора трубопровода.

Открутите оставшееся крепление и снимите карбюратор.

Теперь вы должны обратить внимание на состояние прокладки. Замените ее, если она износилась или повреждена

Подробный разбор

Вытащив корпус карбюратора, вы можете его полностью разобрать. Так как возвратную пружину мы уже сняли, открутите трехплечий рычаг.

Держите его крепление, скручивая в это время кронштейн крепления возвратной пружины.

Теперь вы можете вынуть рычаг, его пружину и тягу. Снимите с дроссельных заслонок их корпуса.

Корпус топливного отверстия-жиклера также необходимо отвинтить.

Сам жиклер надо вынуть.

Промойте эти детали, убрав с корпуса элемент из резины. При необходимости замените эту деталь.

В насосе ВАЗ 2107 (ускорительном) открутите болт. Демонтируйте с насоса крышку в комплекте с диафрагмой и пружиной.

Выньте диффузоры.

Все запчасти промойте в растворе ацетона.

Используйте линейку, приложив ее своими руками ребром к корпусу, чтобы проверить его на искривление.

Если вы обнаружили небольшое искривление, то перед тем, как его исправить, вставьте в переходные трубки сверла. Они должны входить в отверстия с усилием, то есть быть меньшего диаметра, чем это отверстие. Теперь выньте эти трубки обычными плоскогубцами.

При незначительном искажении поверхности, вы можете воспользоваться тисками, чтобы его устранить. В тиски следует вложить губки, под которыми рекомендуется расположить листы фанеры. При сильной деформации рекомендуется аккуратно произвести ремонт корпуса – выстучать корпус столярным молотком. Теперь выровняйте поверхность широким напильником. Чтобы не спилить лишнее, контролируйте свои действия с помощью линейки – периодически прикладывайте ее к корпусу. Теперь промойте корпус в ацетоне и можете собрать карбюратор ВАЗ 2107 в обратном порядке.

Произведя своими руками ремонт такого сложного механизма, теперь вам не страшны никакие поломки в вашей машине.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

Производитель – Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина – от 10 до 14 литров на 100 километров пробега.

Производитель – ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

Производитель – ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина – иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания
. Конструкционно все карбюраторы имеют три неделимые части:

в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали – прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода – в любом случае, топливо в камеру попадает в строго определённой пропорции.

В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

После образования топливовоздушной смеси насос направляет её в диффузоры, а через них – в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
