Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

https://youtube.com/watch?v=X6G0ROEQxUE

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

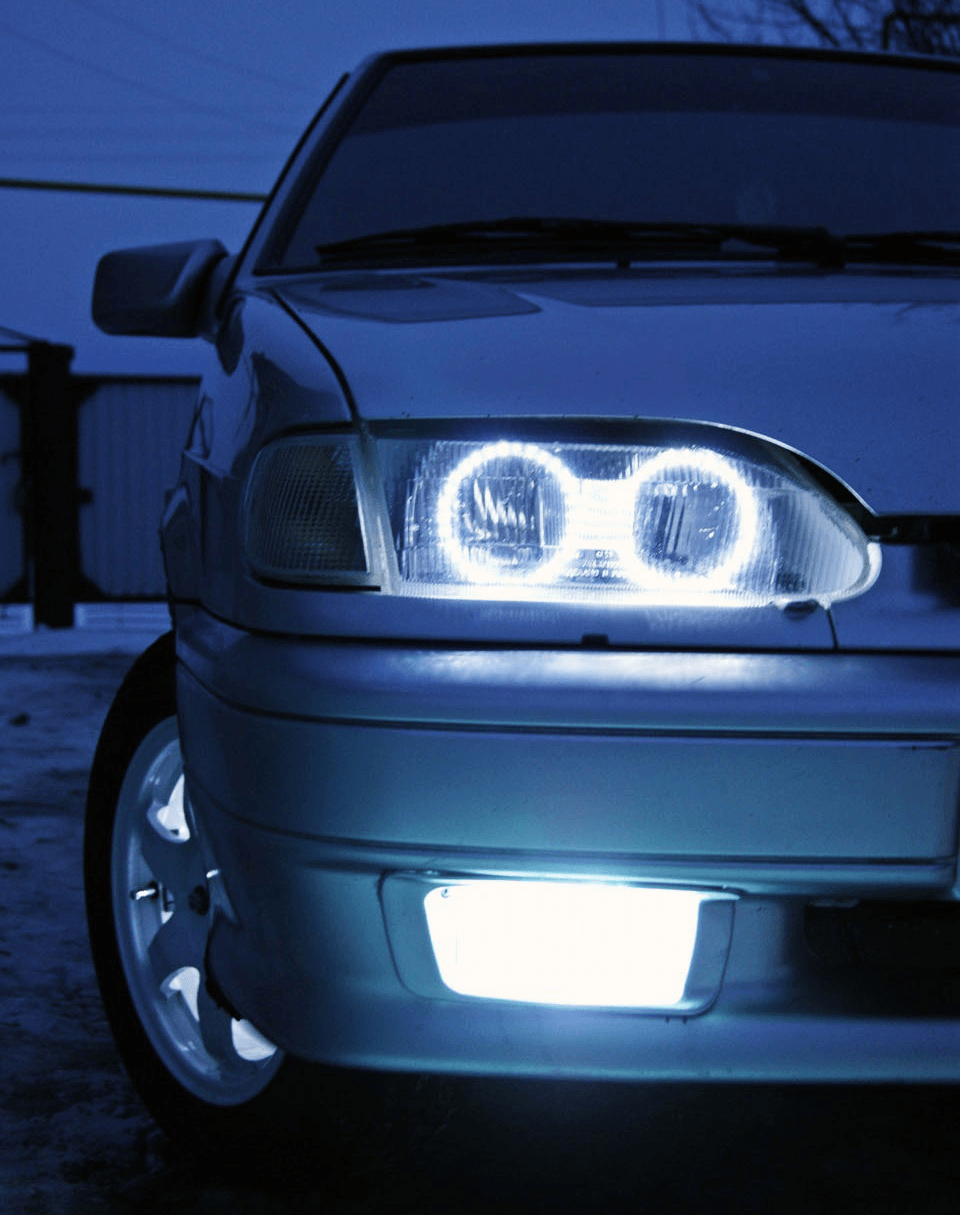

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

Покупка бампера с установленными противотуманными фарами.
Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

Сначала необходимо демонтировать передний бампер.
Для удобства проводимых работ, снимаем передний бампер
Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
Выполняем разметку под будущие противотуманные фары.

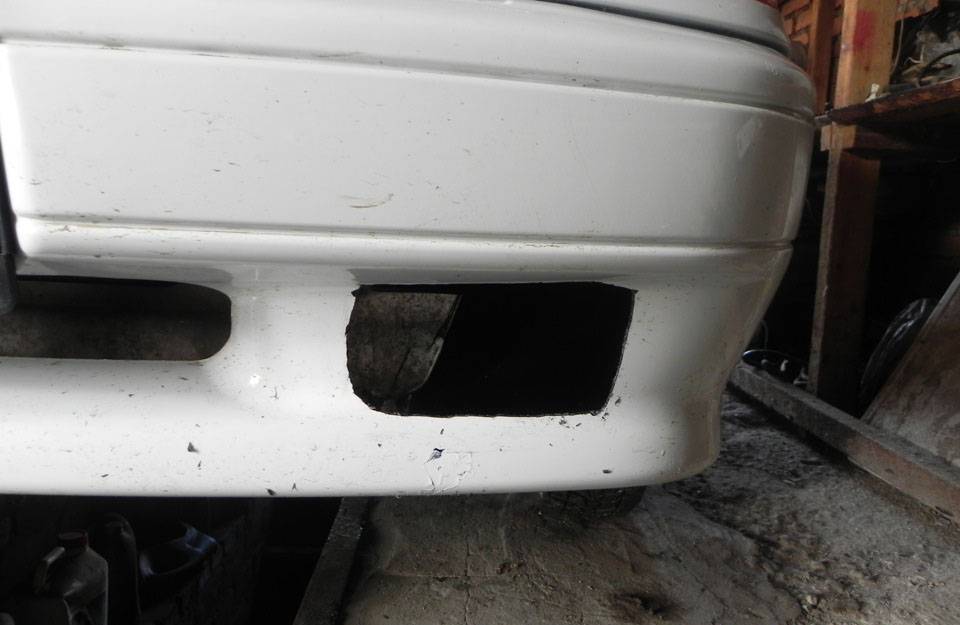

С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.
Прорезаем и шлифуем отверстия под будущие противотуманные фары
При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
В полученные отверстия, на болты, крепим противотуманные фары.
Проводим установку фар на посадочные места
Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
Делаем это в подкапотном пространстве, подальше от попадания воды.
От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».
Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева
Теперь, проводим подключение ПТФ и ксенона к электрической цепи.
Схема подключения ПТФ к общей бортовой сети
На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.
Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Виды лампочек в ПТФ

Для освещения используют несколько видов лампочек:

Галогеновые лампочки являются самыми распространенными. Они считаются достаточно эффективными и не ослепляют встречку. Вместе с тем такие лампочки в туманки ваз 2114 имеют малый ресурс и сильно нагреваются. Резкое охлаждение нагретого стекла может привести к трещинам и сколам. Если в погоне за освещенностью водитель установил слишком сильные лампы по сравнению со штатной мощностью, это приводит к перегреву БУ и автоматическому выключению фар.

Светодиодные лампочки пользуются все большей популярностью. Они отличаются широким цветовым диапазоном, достаточной яркостью и эффективным энергопотреблением. Светодиодки слабо нагреваются и не перегревают рабочую зону фары. Поэтому при длительной работе ПТФ фары не оплавляются и не выходят из строя. Фары с такими лампочками не слепят встречные машины. Но светодиодные лампы дороже галогеновых. Также необходим тщательный подбор ламп: они подходят не для всех типов фар.

Процесс подключения туманок на ВАЗ 2114

Когда вы все подготовили, можно переходить к этапу установки и подключения противотуманных фар. Монтаж лучше выполнять по инструкции, представленной ниже, соблюдая последовательность действий:

Подключение противотуманных фар на ВАЗ 2114 начинается с определения места кнопки на торпеде. Его можно выбрать любым, но лучше всего установить в штатный вариант убрав заглушку.
Снимаем с передней панели решетку. За ней будут расположены две колодки, используемые для включения фар, индикации работы противотуманных фар и подсветку кнопки. Разъем для ПТФ установлен с завода, вне зависимости от комплектации автомобиля.
Расположив кнопку в выбранном месте, занимаемся ее подключением, после собираем панель обратно.
Нам нужно открутить блок предохранителей, приподнять его и найти две колодки под номером 7 и 8.
Прокладываем к блоку от места установки реле жгут из 4 проводов с контактами, которые должны идти в комплекте.
После занимаемся подключением реле. Нам потребуется схема подключения противотуманок на ВАЗ 2114. К колодке №8 монтажного блока на 8 клемму подключаем провод от 30 контакта реле. 87 контакт идет на 1 клемму той же колодки. 85 соединяется с колодкой №7 на клемму 17, а 86 подается на массу.
Напряжение на туманки подается со 2 и 3 контакта колодки под №8, а массу в основном закрепляют на гайку блок-фар.
От 1 колодки с 6 контакта идет провод на 1 контакт переключателя наружного освещения, и с 4 колодки монтажного блока с 4 контакта на 2 контакт.
После нужно подключить кнопку управления. Здесь задействованы 5 и 19 контакт 4 колодки (Подробнее можно рассмотреть на схеме описанной выше).
Далее стоит установить противотуманные фары в нужное место. Если у вас уже имеется штатный бампер в котором имеются отверстия под туманки, значит просто установите их в стоковое место.
Если нет, то подготовьте отверстия. Для этого лучше воспользоваться ГОСТом, в котором сказано, что ПТФ должны быть установлены по высоте не менее 250 мм над грунтом, и не более 400 мм от габаритной ширины.
Перед вырезанием лучше отыскать владельца ВАЗ 2114 уже с установленными ПТФ, замерить бампер и подготовить трафарет под отверстия.
После все размеры переносим на свой бампер. Обводим по трафарету и начинаем вырезать. Когда отверстие вырезано стоит доработать его напильником, чтобы выровнять край.
Если все сделано правильно, можно установить в бампер «очки», и если все подошло, он не будет отличаться от стока.

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну.

При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дорогиНекоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.
Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль.
Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).
При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения.
Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.
Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками.

Прежде чем подключить противотуманные фары, приборы важно правильно установить на передней части машины. Выполняется это в соответствии с определёнными правилами, в которых чётко оговорено место монтажа источника света. На современных автомобилях ещё с завода размечаются места установки противотуманных фар

На современных автомобилях ещё с завода размечаются места установки противотуманных фар.

В основном такие элементы освещения устанавливаются на более дорогих комплектациях машин. Если фары с завода не были установлены, то места под их установку закрываются заглушками.

Противотуманные фары на передней части автомобиля должны устанавливаться в соответствии с установленными правилами.

Конструкция и эксплуатация

С завода в ВАЗ не устанавливается ксеноновое и светодиодное оборудование. Оптика ВАЗ 2114 оснащена несколькими модулями с использованием классической галогеновой лампы для основного света.

Устройство фары ВАЗ 2114 не отличается сложностью или современными решениями. Для замены ламп оптику не требуется демонтировать, а регулировка пучка осуществляется с помощью встроенных барашков.

Передние фары

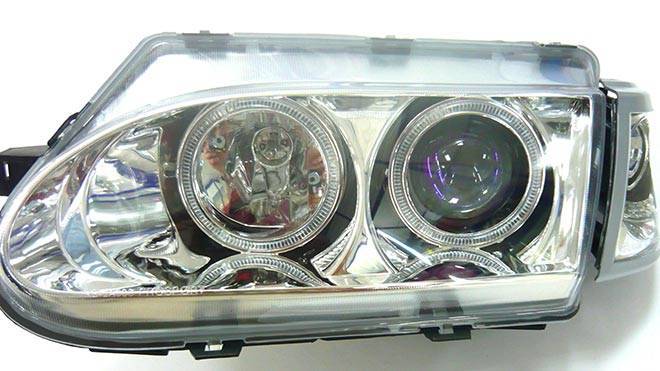

В продаже встречаются линзованные передние фары на ВАЗ 2114 под галоген и ксенон. Спортивные модификации прикрыты прозрачным стеклом с отсутствием рефлективных линий. Для формирования галки используется внутренний отражатель линзы. В такой оптике ВАЗ используется две отдельные лампы — на дальний модуль и ближний свет.

Устройство переднего фонаря, устанавливаемого заводом:

блок с отражателем для ближнего и дальнего луча;
отдельная лампа габаритных огней;
указатель поворота из прозрачного оранжевого пластика.

Отличительная черта — стеклянный щиток со специальными линиями, которые направляют пучок света на дорожное полотно.

При монтаже модифицированных фонарей требуется подключение дополнительного питания, блоков розжига и настройка угла положения луча. Чтобы включить дальний свет с помощью штатной клавиши в салоне ВАЗа, нужно правильно определить контакты и подать их на модуль.

К плюсам установки спортивной оптики относится увеличение светового пятна, а к минусам – дополнительные манипуляции с проводкой и низкое качество предлагаемой замены.

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

напильник;
дрель и свёрла;
электрический лобзик;
рулетка;
маркер.

Материалы для монтажа

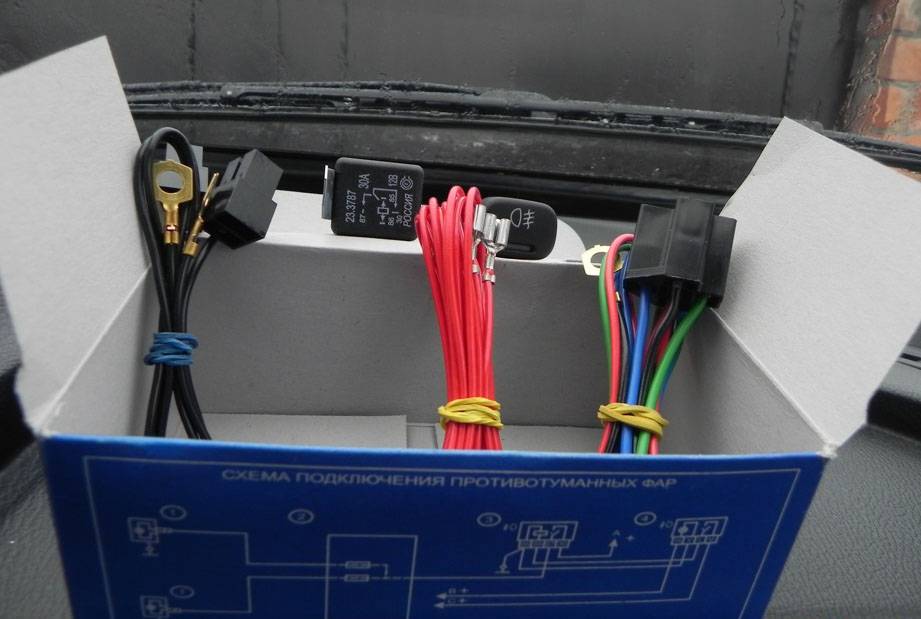

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
стяжки и клипсы для фиксации проводов;
схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).
К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
